Esta guía te va a servir para cambiar el conjunto del strain gauge de tu Kobra S1. Seguí estos pasos al pie de la letra para que la instalación quede bien hecha y sin problemas.
1. Herramientas:
Llave Allen S2.0
2. Pasos para el desmontaje:
Paso 1: Apagá la impresora
Antes de empezar a desarmar, apagá la impresora y desconectá la fuente de alimentación para trabajar seguro.
Paso 2: Retirá la carcasa del cabezal de impresión
(1) Primero, presioná ambos lados del conducto de aire de refrigeración como muestra la imagen y sacá la tapa frontal del cabezal de impresión hacia afuera.
(2) Desconectá el cable del ventilador de refrigeración del modelo y el cable de extensión; dejá la carcasa del cabezal de impresión a un lado.
(3) Usá una llave Allen S2.0 para aflojar los tornillos de fijación en la carcasa trasera del cabezal de impresión.
Paso 3: Retirá el hotend
(1) Presioná el botón del cable del hotend desde la parte trasera del cabezal de impresión para soltarlo.
(2) Después, tirá hacia arriba del clip que sujeta el hotend (marcado en el círculo de abajo) y retirá el hotend.
Paso 4: Desmontá el conjunto del strain gauge
(1) Usá una llave Allen S2.0 para aflojar los tres tornillos que fijan el conjunto del strain gauge y retiralo.
(2) Desconectá el enchufe del mazo de cables del conjunto del strain gauge.
3. Pasos para la instalación:
Paso 1: Reemplazá el conjunto del strain gauge
Colocá el conjunto nuevo del strain gauge y reinstalalo en el extrusor. Usá una llave Allen S2.0 para ajustar los tornillos que lo fijan.
Paso 2: Instalá el hotend
(1) Colocá el hotend nuevo, insertalo en el bloque de disipación de calor y asegurate de que el escalón del tubo quede al ras del bloque de disipación.
Nota: Al sacar y volver a instalar el hotend, tenés que verificar que esté bien colocado. (Si no está bien instalado, el nozzle del hotend puede llegar a rayar la build plate).

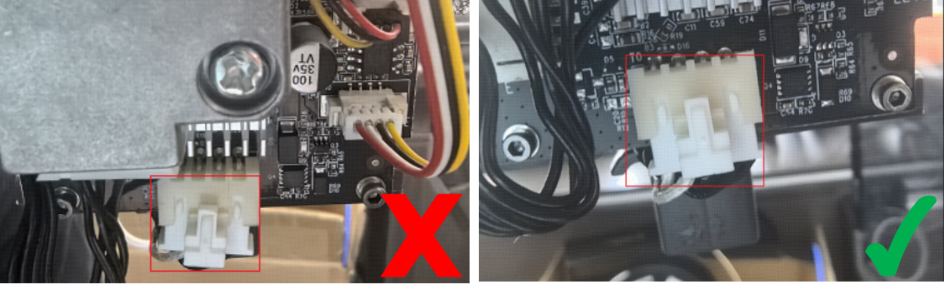

Nota: No insertes el cable del hotend como muestra la imagen de la izquierda. Por favor, insertalo hasta el fondo como muestra la imagen de la derecha. (Si el cable del hotend no está bien colocado, puede que el hotend no caliente).
(2) Empujá la palanca hacia abajo para sujetar el tubo; la palanca tiene que sobrepasar la funda de aislamiento. Luego, girá un poco el hotend para comprobar que haya quedado fijo en su lugar.
Paso 3: Instalá la carcasa del cabezal de impresión

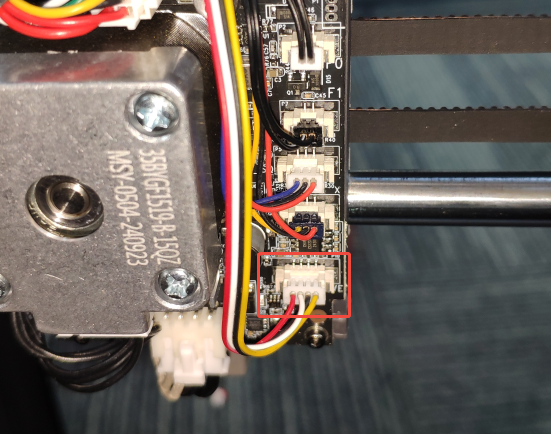

(1) Conectá el enchufe del mazo de cables del strain gauge a la placa principal del cabezal de impresión.

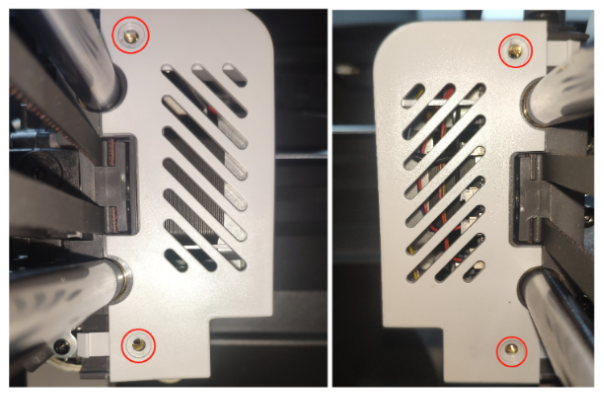

(2) Usá una llave Allen S2.0 para ajustar los tornillos de la carcasa trasera del cabezal de impresión.
(3) Conectá el cable del hotend a la placa adaptadora del cabezal de impresión, enchufá el ventilador de refrigeración del modelo con su cable de extensión y acomodá los cables.
(4) Por último, fijá la carcasa del cabezal de impresión en el cabezal.
Galería de referencia
Fuente: Adaptado al español desde el wiki Anycubic (licencia CC BY-SA). Revisión técnica por equipo Breva.
