En esta guía te vamos a mostrar cómo reemplazar la TH Board en la A1 mini. Si preferís una guía en video, la podés encontrar en la sección de abajo de este artículo de la wiki.
¿Cuándo usarla?
Esta guía está pensada para cuando tengas problemas con la TH Board. Algunos fallos comunes que pueden indicar que necesitás un cambio incluyen:
- Problemas con la nivelación de la cama, donde el nozzle no realiza correctamente el procedimiento de homing.
- El motor del extruder no gira como debería, posiblemente por un driver de stepper defectuoso.
- El conector USB C está dañado.
- El conector del cable cinta del sensor de filamento está dañado.
- El conector del calentador está dañado.
- La impresora no detecta el cabezal y muestra un mensaje de error en la pantalla.
- Recomendación del soporte técnico de Bambu Lab.
Herramientas y materiales necesarios
- TH Board de Bambu Lab para A1 mini
- Llave Allen H1.5
- 15 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica o en los cables del cabezal. Trabajar con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y generando un riesgo de seguridad.
Durante el mantenimiento, es posible que tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la máquina está encendida. Por eso, apagá la impresora y desconectala de la corriente antes de empezar.
Sacá la TH Board vieja
1. Sacá la tapa trasera del cabezal

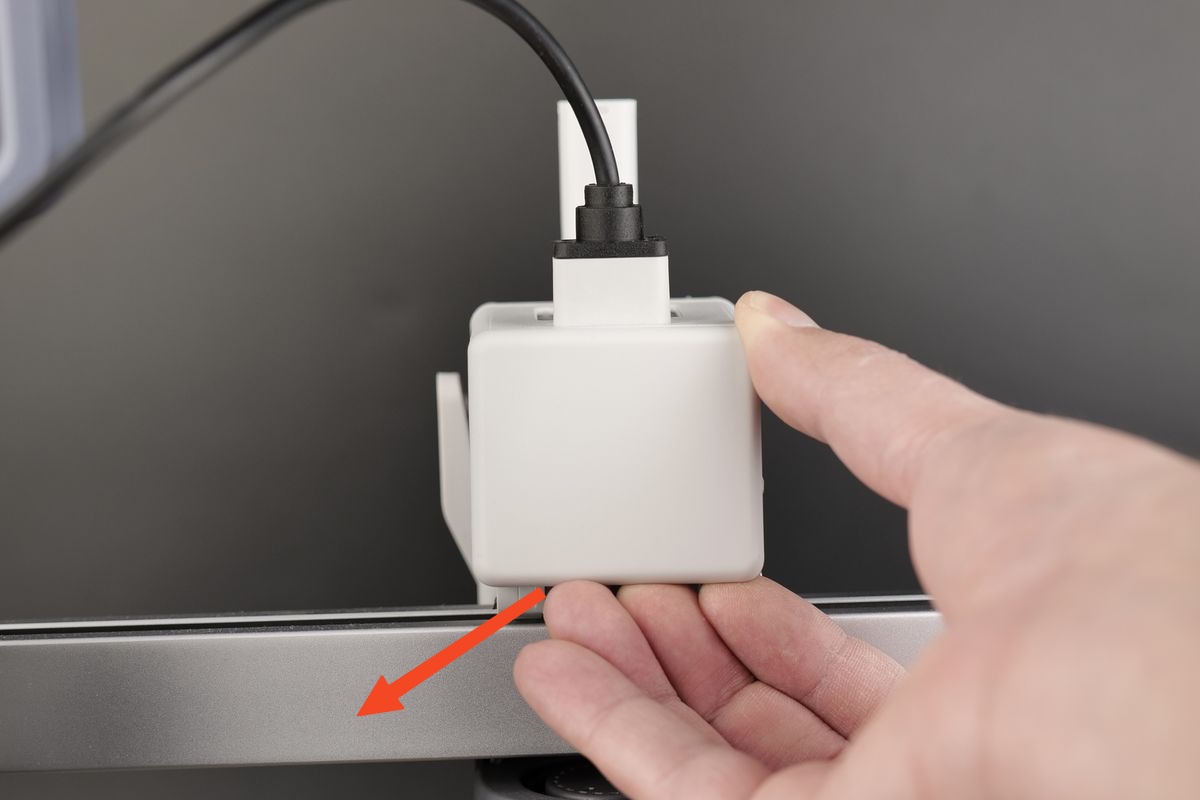

El primer paso es sacar la tapa de atrás del cabezal de impresión. Hacé palanca con cuidado tirando de la sección inferior, como se ve en la imagen.
2. Sacá el cable USB C del cabezal

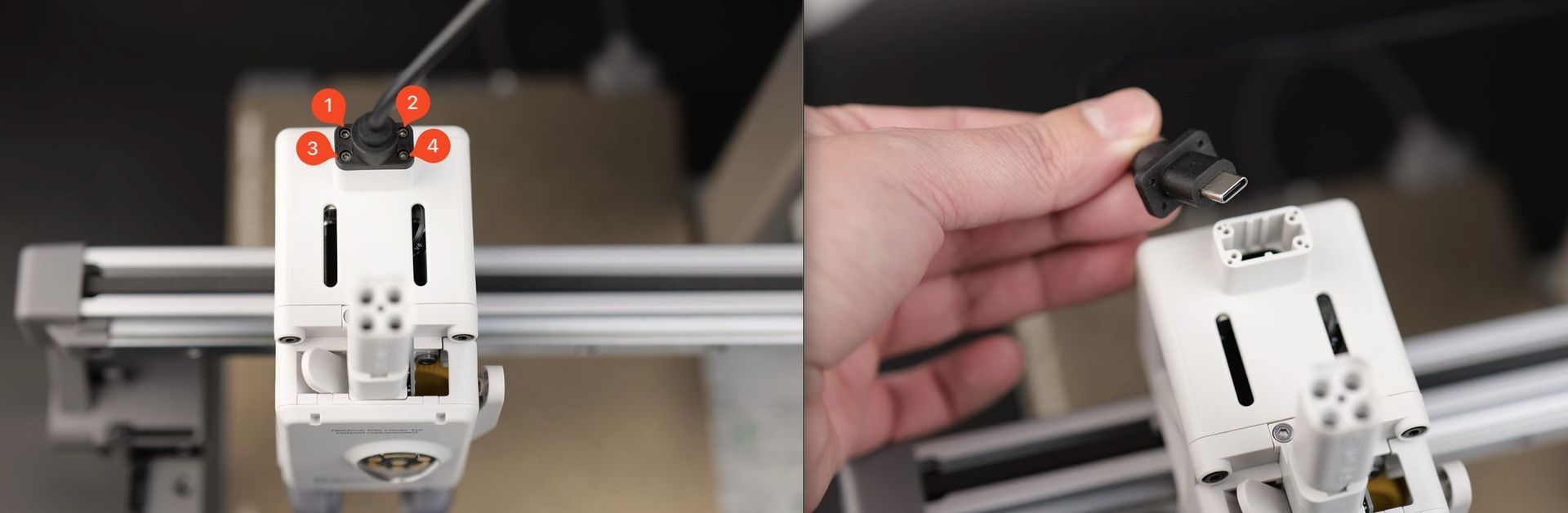

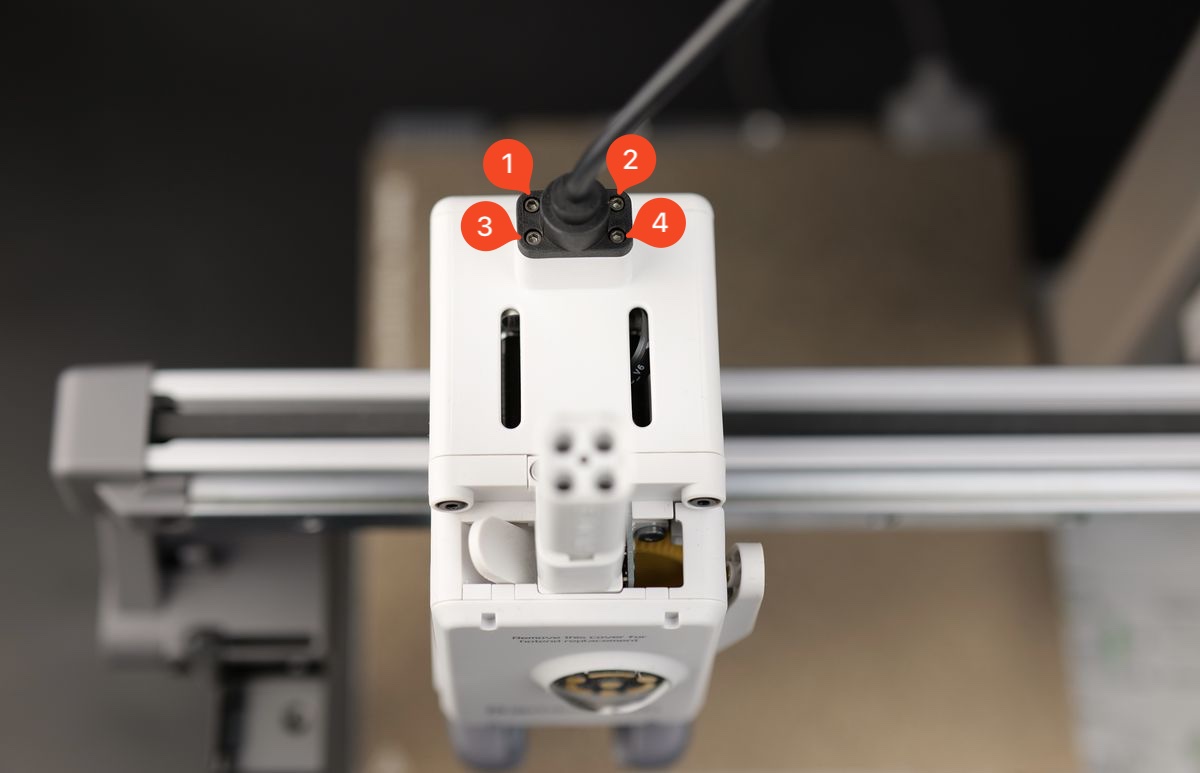

Después, sacá los cuatro tornillos que sujetan el cable USB C al cabezal de la A1 mini. Una vez retirados, tirá del cable hacia arriba para sacarlo.
3. Sacá los tornillos de la TH Board

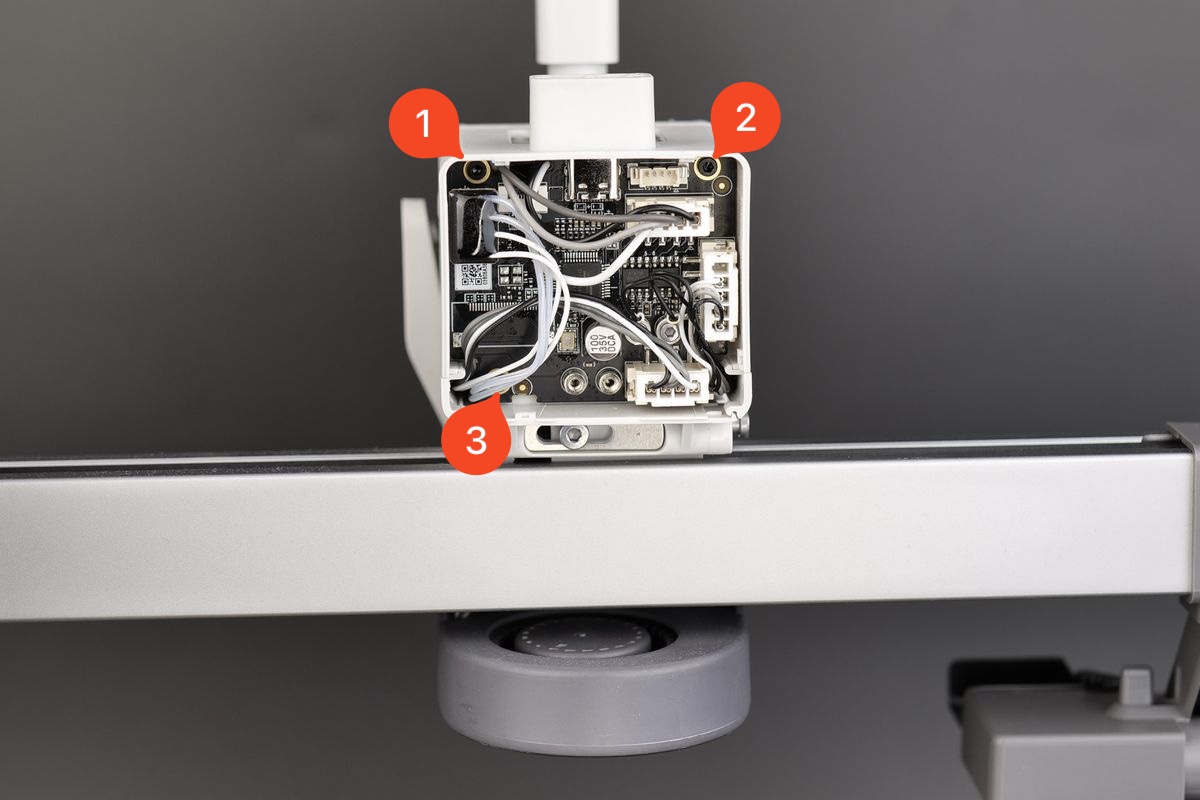

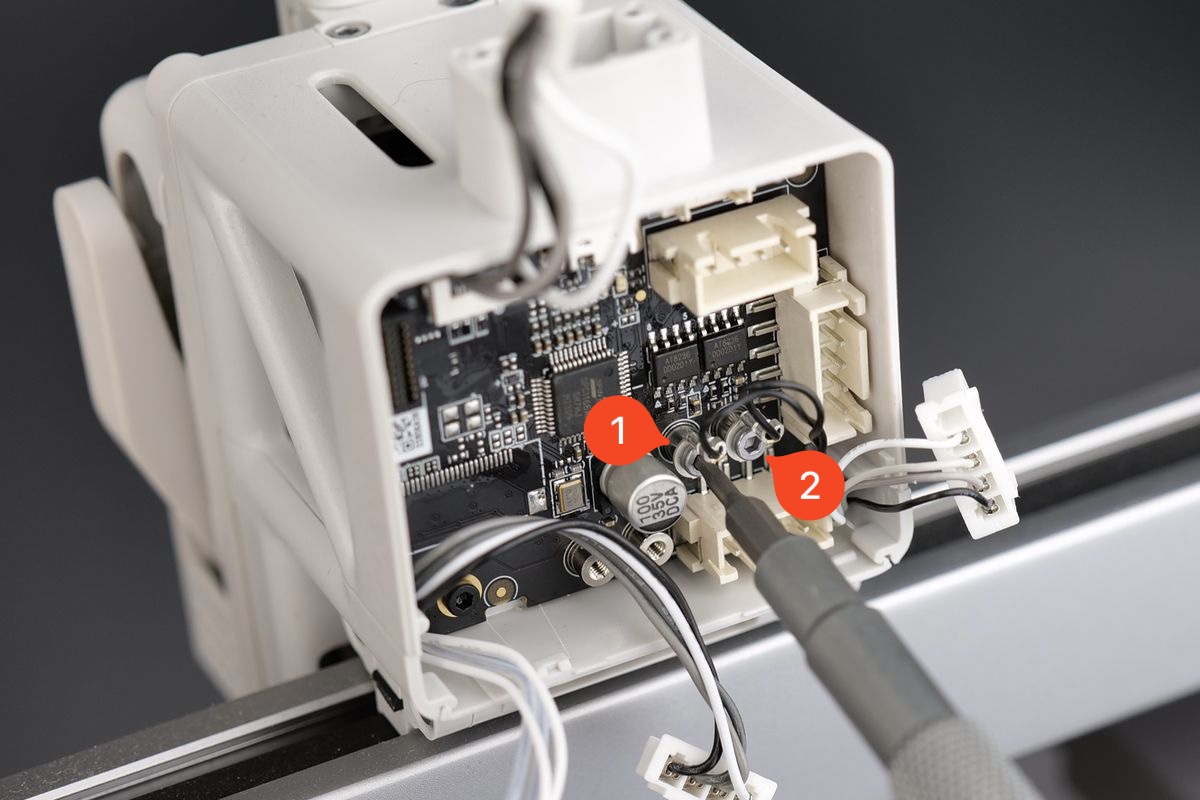

Retirá los tres tornillos negros que sujetan la TH Board en su lugar.
4. Desconectá los cables

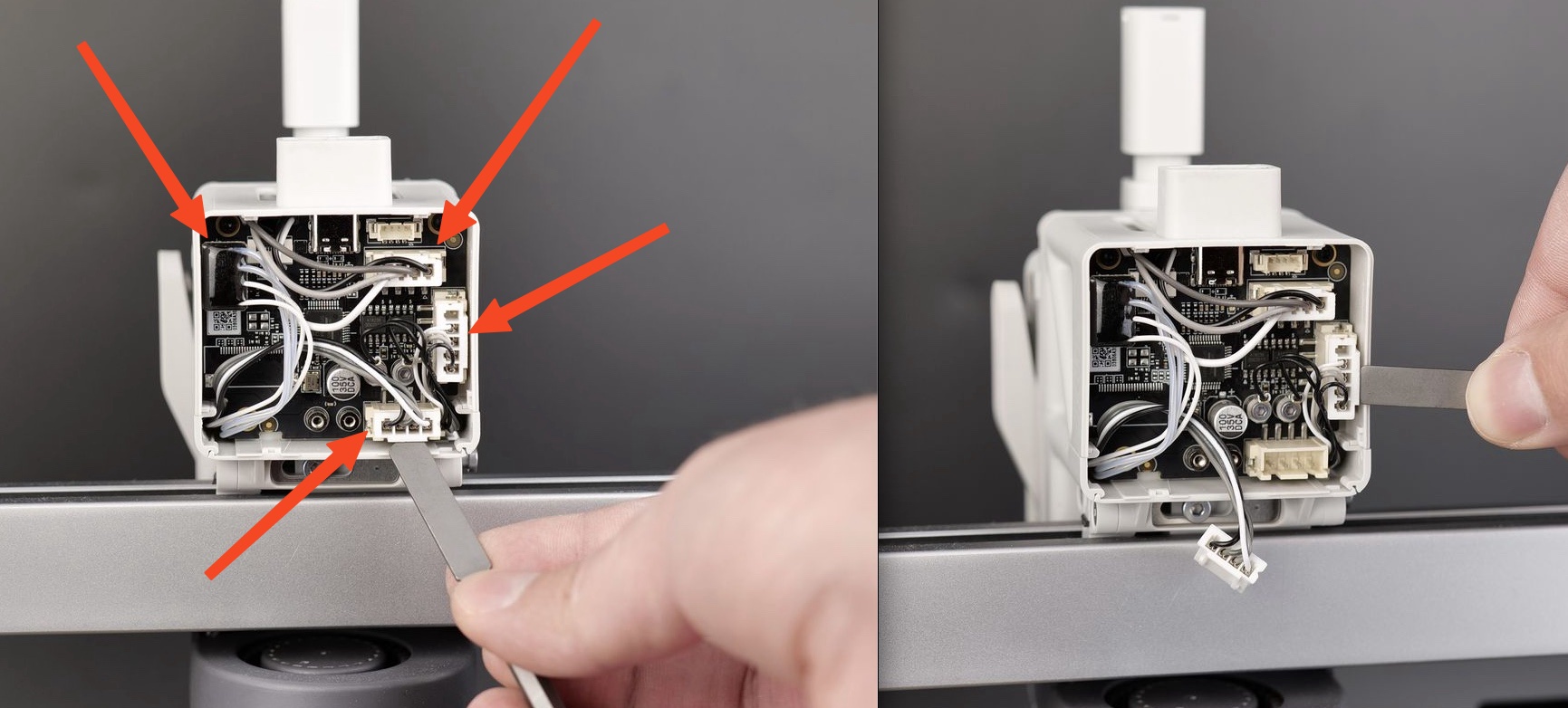

Ahora, desconectá los cuatro cables enchufados a la TH Board. Tirá con cuidado de los conectores y evitá tironear de los cables. Te recomendamos usar una herramienta plana para hacer palanca suavemente y evitar daños.
No te olvides de sacar también los cables del sensor Eddy, que están sujetos por dos tornillos.
5. Retirá la TH Board

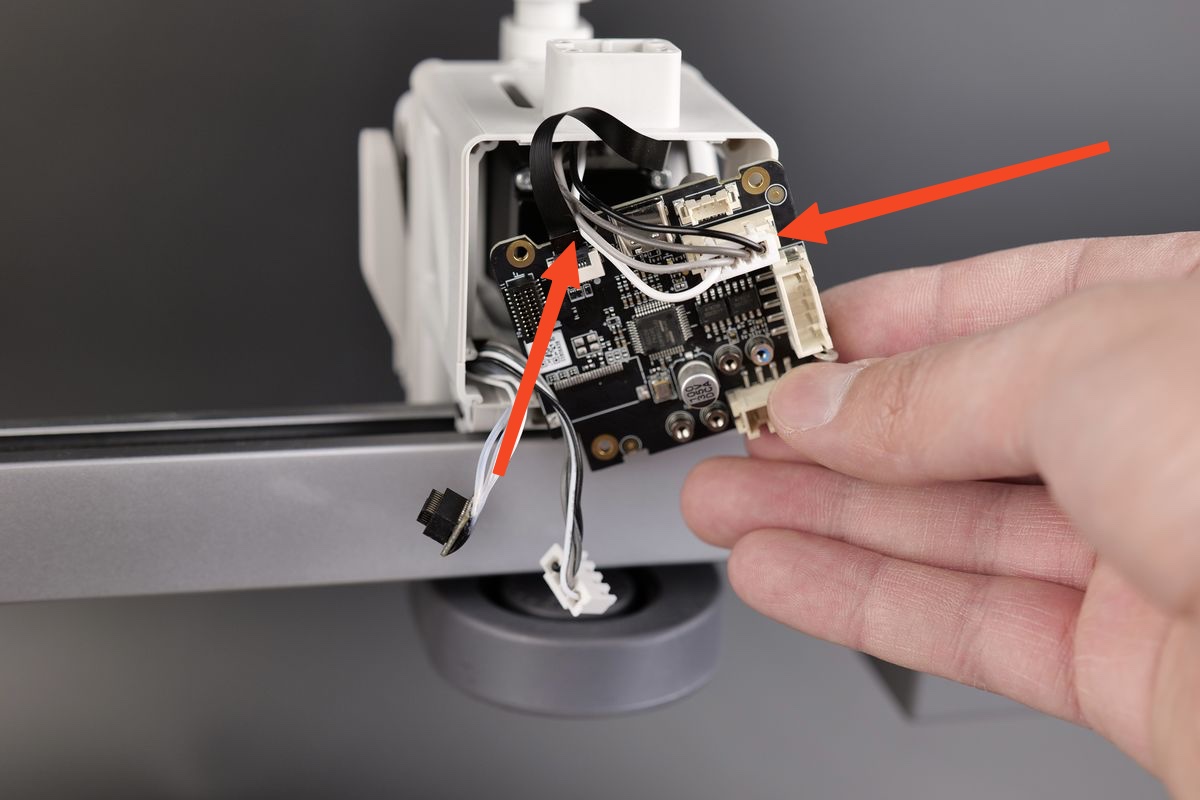

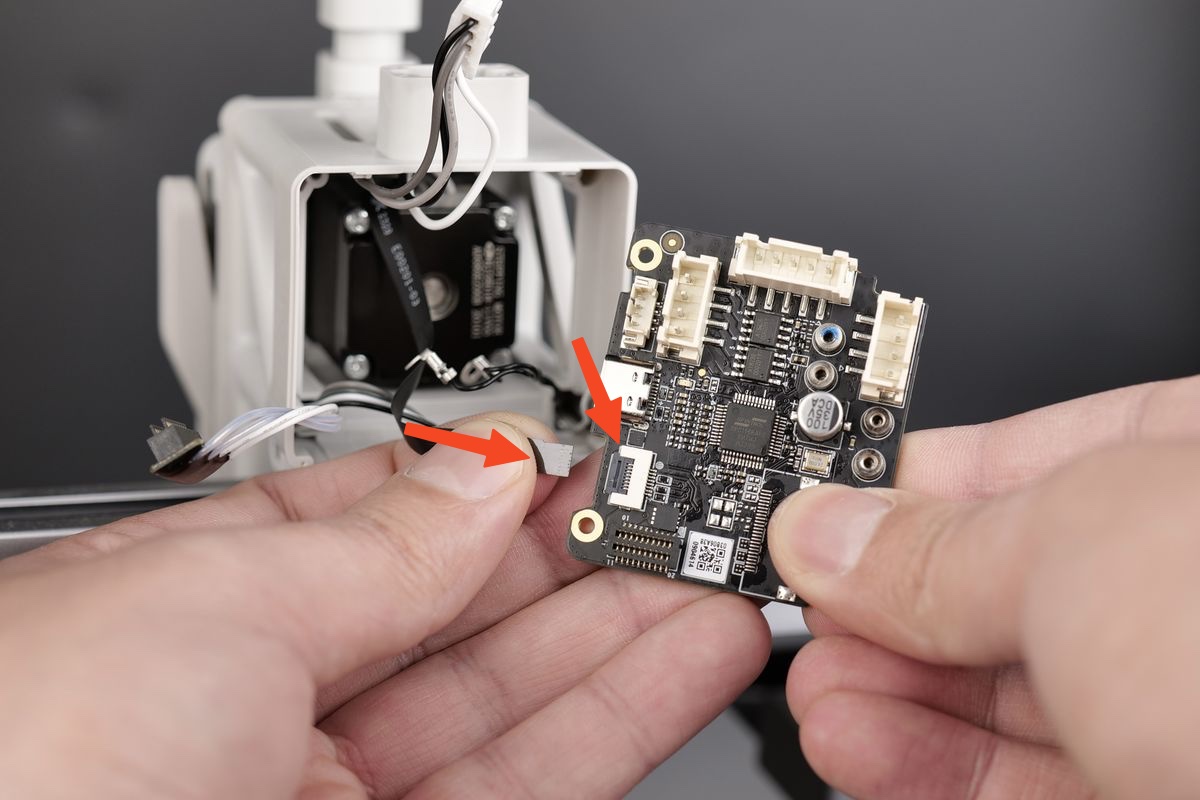

Ya podés sacar la TH Board de la carcasa de plástico. Tené mucho cuidado al retirarla, porque tenés que desconectar el cable cinta del sensor de filamento. Tirá despacio y hacia arriba, bien recto. No lo zamarrees, porque se puede dañar el cable.
Instalá la nueva TH Board
1. Colocá la TH Board en la carcasa

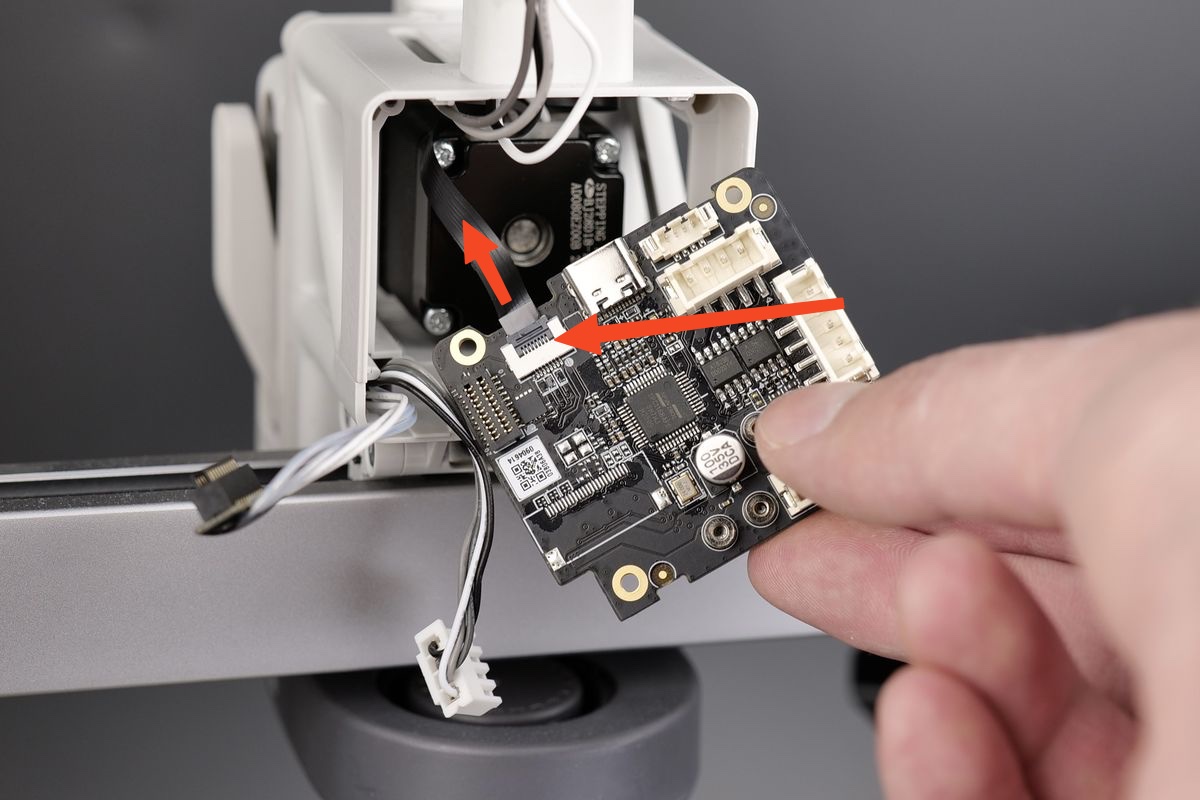

Lo primero es volver a poner la placa en el cabezal. Empezá conectando el cable cinta del sensor de filamento en la parte superior de la placa. Empujalo suavemente en el conector. Acomodá el cable del motor del extruder al lado del cable cinta y después empujá la TH Board a su posición original.
2. Poné los tornillos de la TH Board

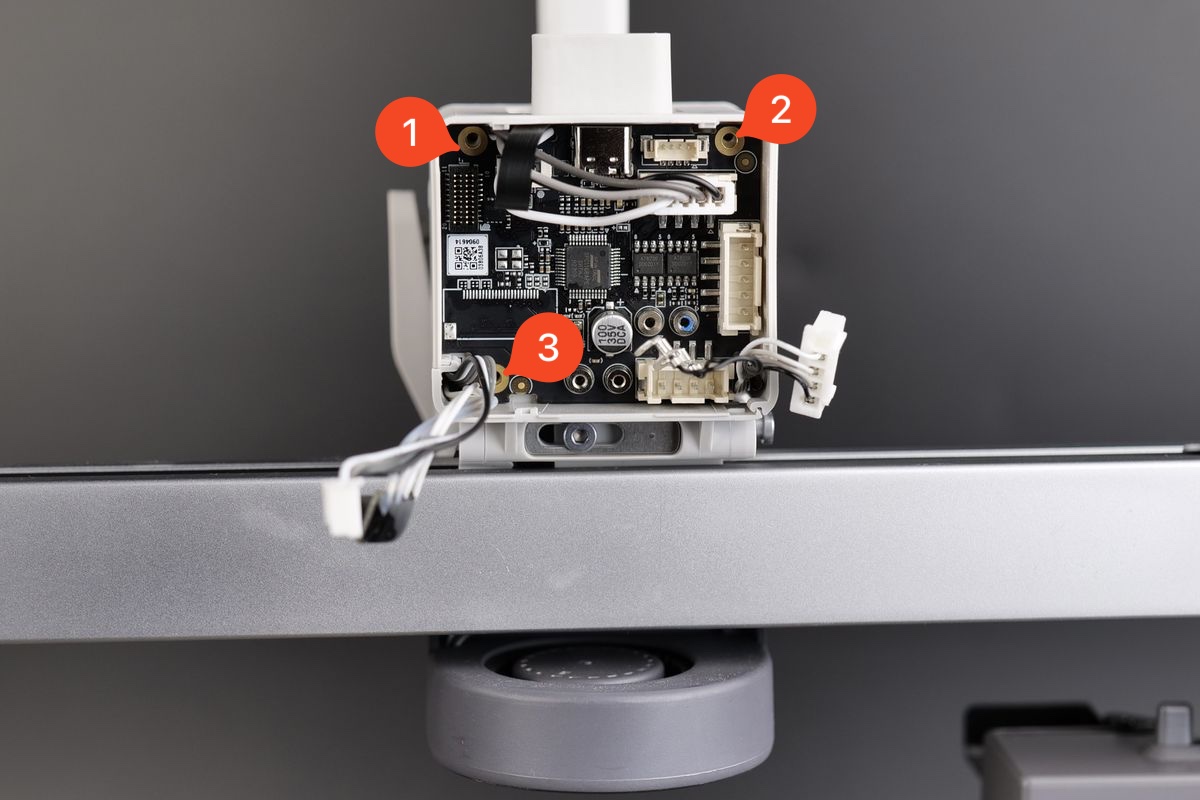

Usá los tres tornillos negros para volver a fijar la placa al cabezal. ¡Importante! No los ajustes demasiado para no dañar nada.
3. Reconectá todos los cables
Con la placa nueva en su lugar, volvé a conectar todos los cables:
- Conjunto del calentador del hotend
- Motor del extruder
- Ventilador del hotend
- Ventilador de capa (Part Cooling Fan)
- Cables del sensor Eddy
4. Reconectá el cable USB C
Volvé a instalar el cable USB C con los cuatro tornillos, fijándote bien en la orientación. No los ajustes de más porque podés barrer la rosca del plástico. El cable tiene una sola posición correcta: la línea del conector debe estar alineada con la parte trasera de la impresora.
5. Poné la tapa trasera del cabezal
Finalmente, colocá la tapa trasera de la A1 mini. La tapa va a presión: alineá los dos enganches superiores y empujá hasta que escuches los clics.
6. Verificá que todo funcione
Revisá las luces indicadoras en la placa. En estado normal, la luz de la TH Board tiene que estar fija en color verde.
Calibración después de la operación
Una vez terminada la instalación, es necesario realizar una calibración completa de la impresora para asegurar que el sensor Eddy y los demás componentes funcionen correctamente.
Guía en video
Acá podés ver el procedimiento detallado paso a paso en video para sacarte cualquier duda.
Problemas potenciales y soluciones
- La temperatura del hotend es 0: Revisá que el conector del calentador esté bien enchufado.
- El hotend no calienta: Verificá los cables y la conexión a la TH Board.
- La impresora no hace el homing correctamente: Revisá que los cables del sensor Eddy estén bien firmes.
- El sensor de filamento no funciona: Asegurate de que el cable cinta esté bien conectado y no se haya dañado al instalar la placa.

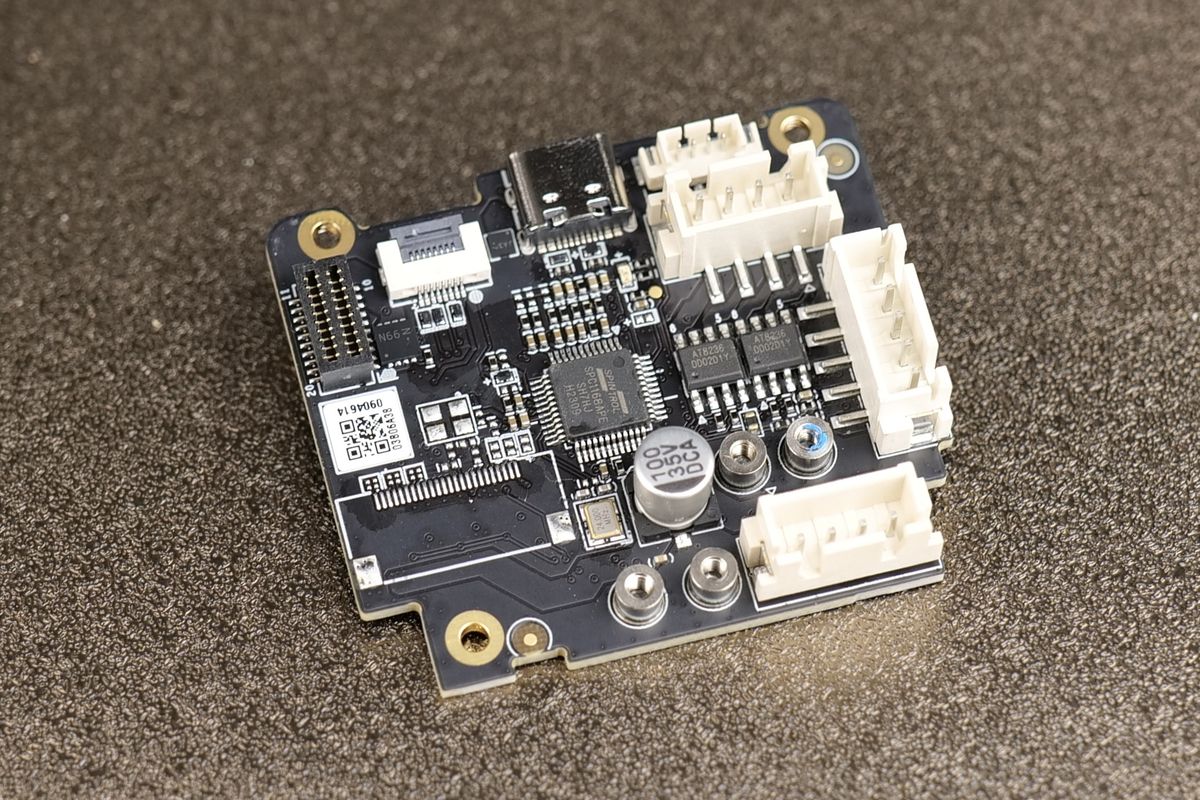

Conectores de la TH Board de A1 mini

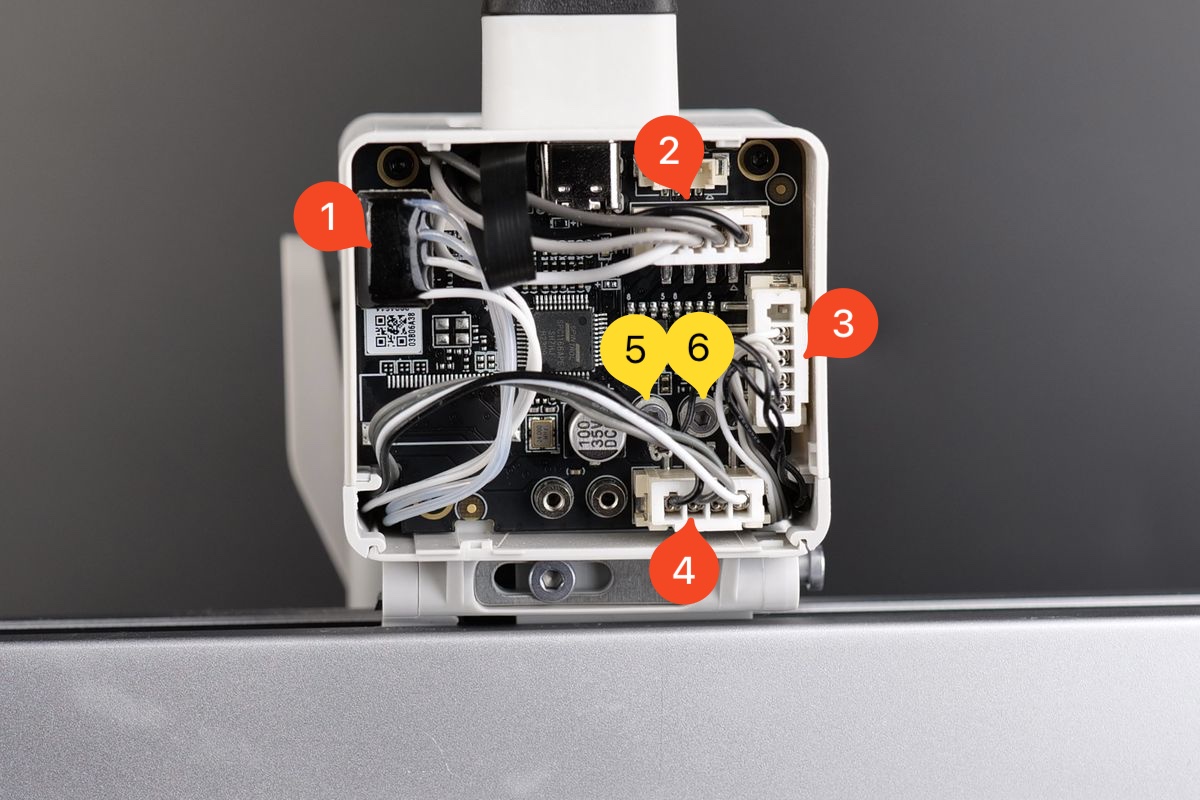

Fijate bien en el diagrama de conectores para no errarle a ningún cable al momento de reconectar todo.
