Esta guía te presenta cada módulo del AMS HT, explicando sus partes, conexiones y funciones. También cubre la instalación, configuración y los métodos de conexión para múltiples unidades, así podés configurar correctamente tu AMS HT para que rinda al máximo.
Aspecto y diagrama de dimensiones en 3D

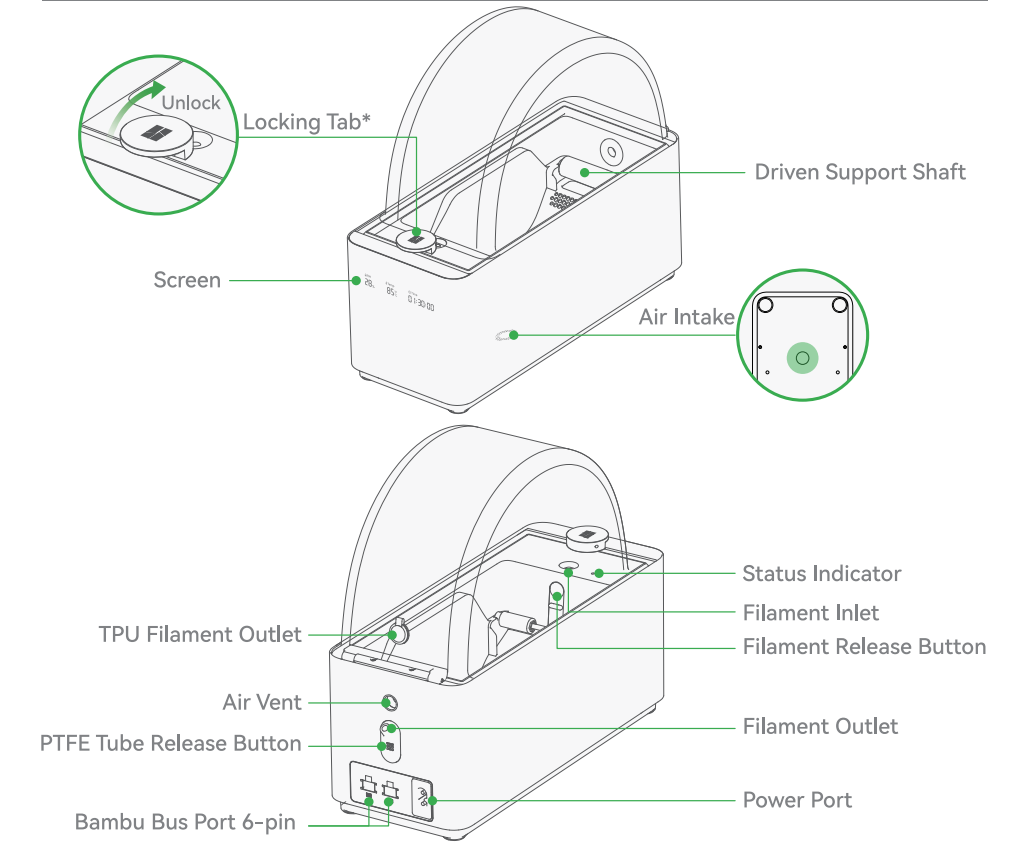

Aspecto del AMS HT y diagrama esquemático de los componentes.
Pantalla del AMS HT

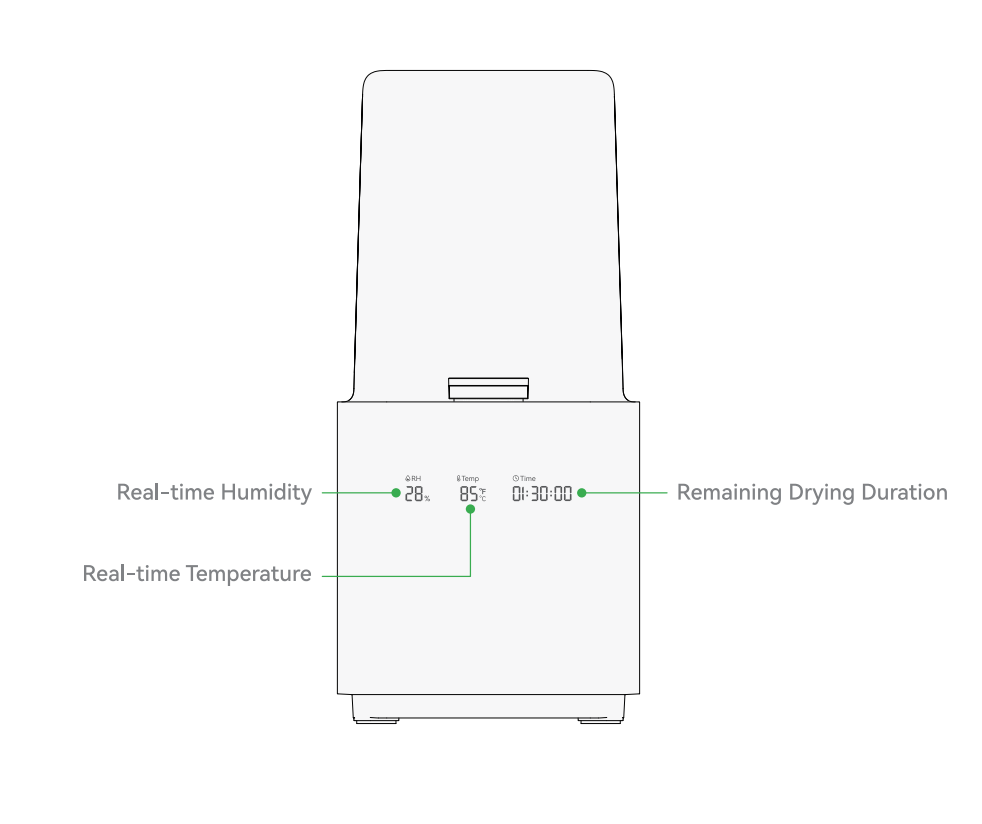

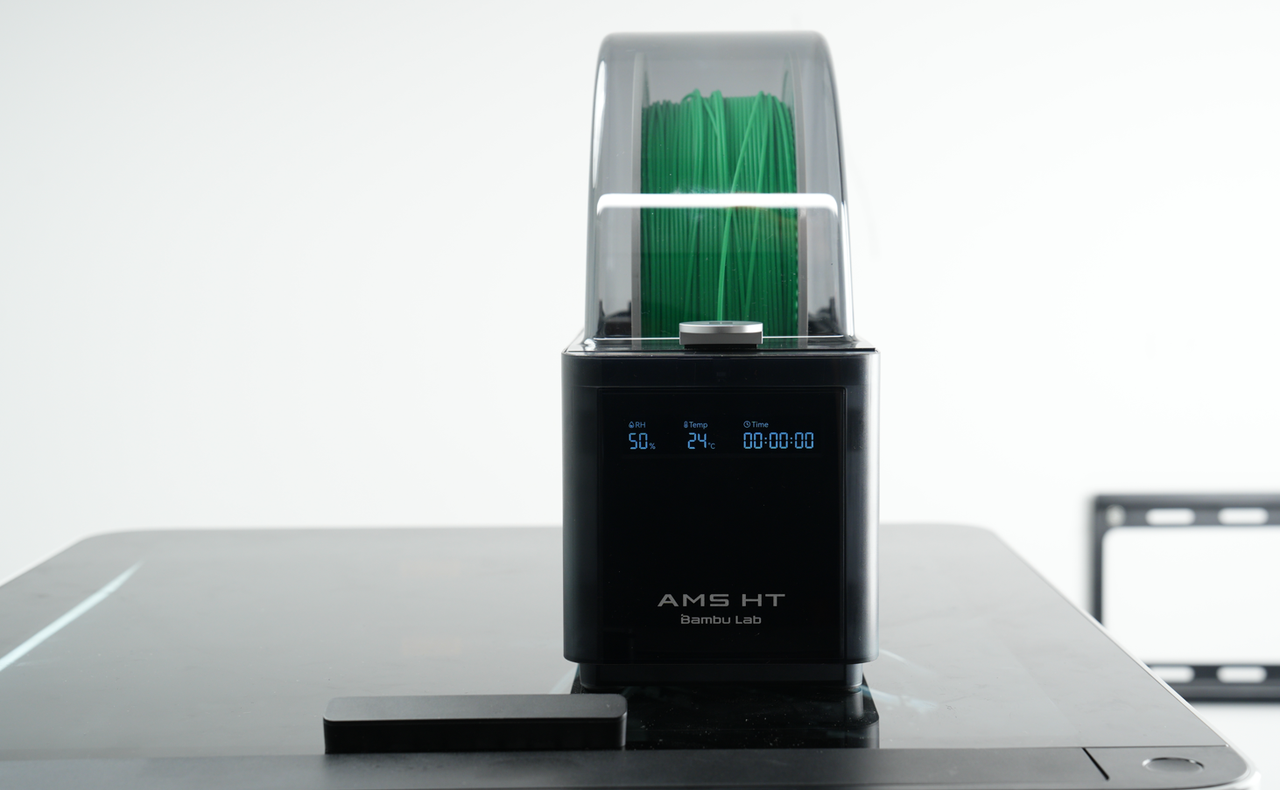

En el frente del AMS HT tenés una pantalla que te muestra de izquierda a derecha la humedad en tiempo real, la temperatura y el tiempo de secado restante, tal cual se ve en la imagen de abajo.
Sensor de tapa abierta

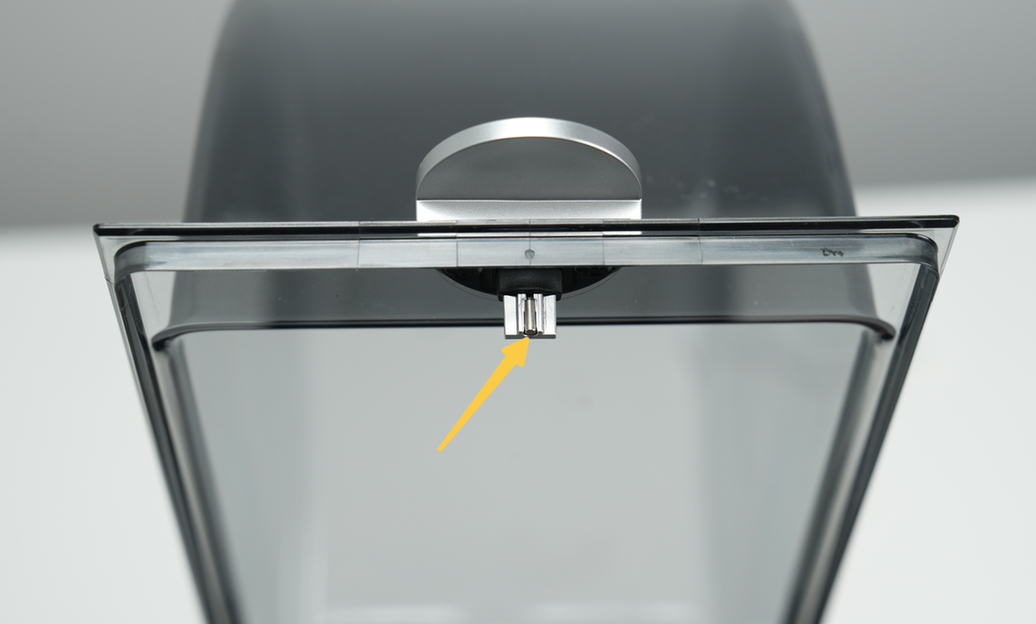

El AMS HT viene con un sensor de tapa abierta que está compuesto por un imán y un sensor Hall. Si abrís la tapa durante el proceso de secado, la impresora te va a tirar un aviso. El imán está ubicado en el conjunto de la manija de la tapa, mientras que el sensor Hall está en el marco central (Imán / Sensor Hall).
Entrada del filamento y luz indicadora

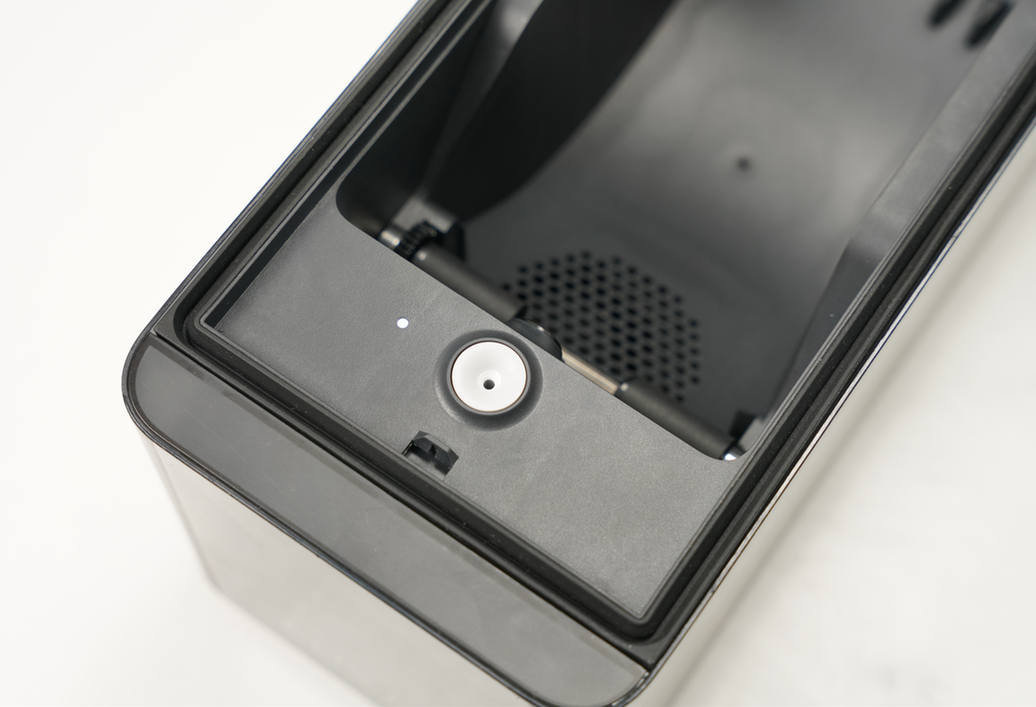

La entrada del filamento del AMS HT es la que ves en la imagen de abajo. Cuando insertás un filamento, la entrada lo tracciona automáticamente. Al retraer el filamento, el eje activo hace girar la bobina para enrollarlo de vuelta. La entrada tiene incrustada una funda antidesgaste reforzada con cerámica, ideal para prevenir el desgaste que se genera con el uso prolongado.
Al lado de la entrada hay una luz indicadora; los distintos patrones de luz corresponden a los diferentes modos de operación del AMS HT.
Botón de liberación del filamento

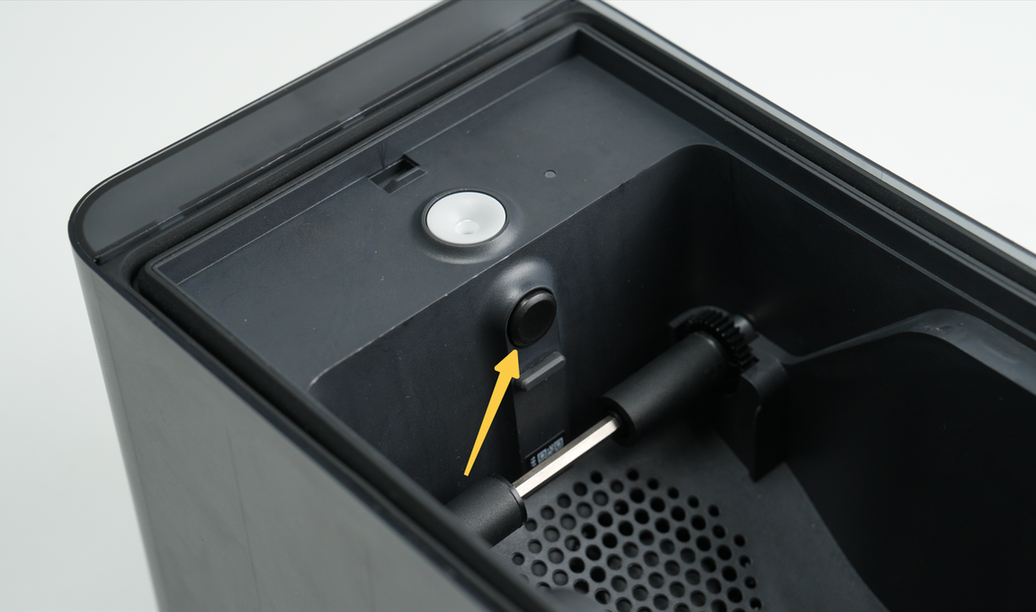

Atrás de la entrada del filamento tenés un botón de liberación. Si el filamento está adentro del AMS y necesitás sacarlo a mano, al presionar este botón se libera la presión del engranaje y podés tirar del filamento sin problemas.
Hub interno

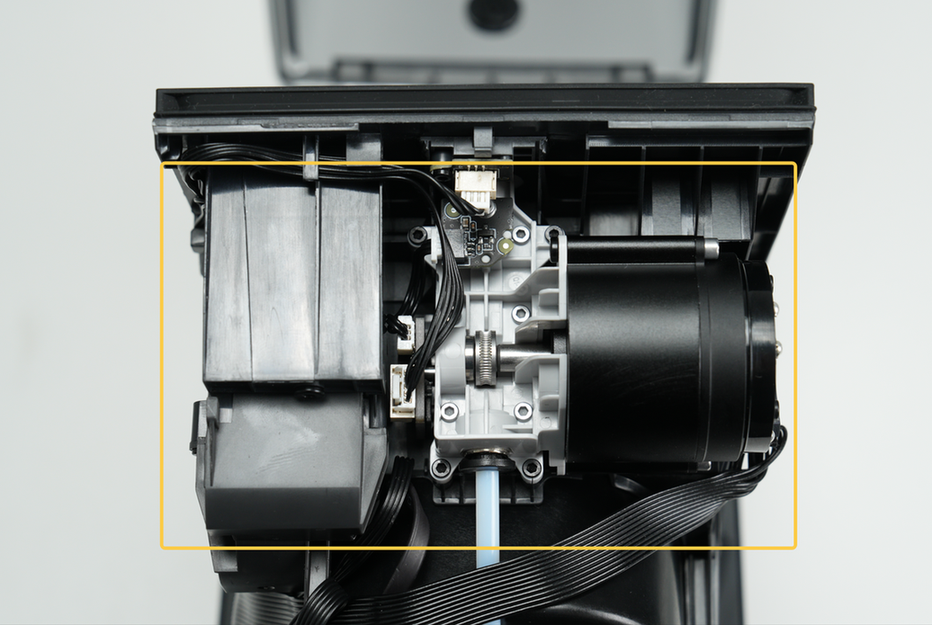

La unidad del hub interno está en el cabezal del AMS HT y se compone de un alimentador, un motor de asistencia interno y un conjunto de retracción de filamento.

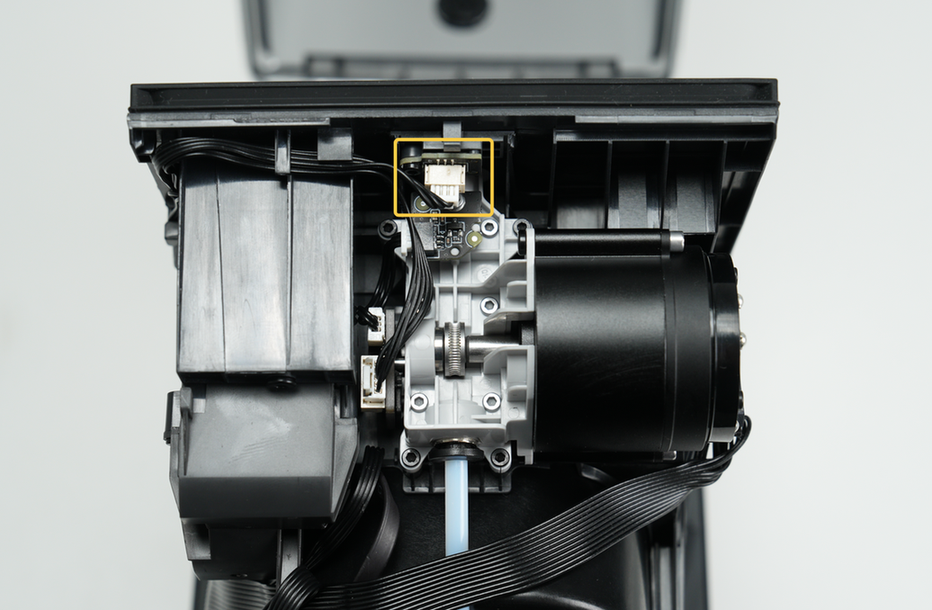

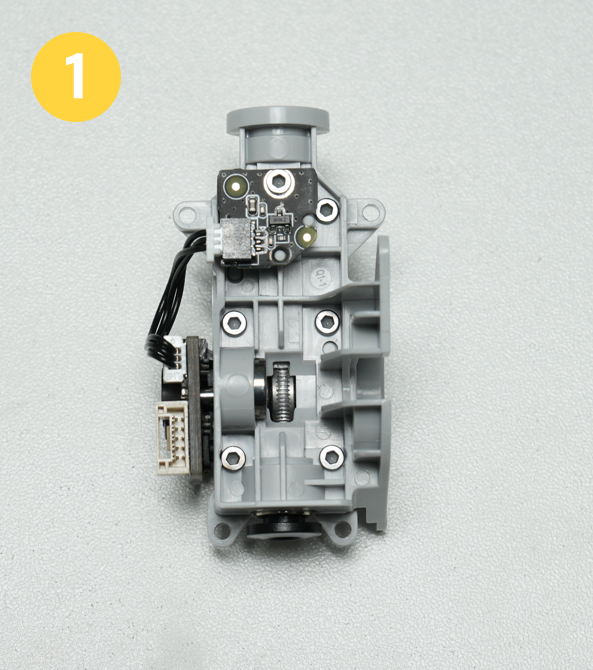

Alimentador: Incluye un sensor de detección de filamento y una rueda odómetro. El sensor Hall detecta si el filamento está puesto, y la rueda odómetro calcula cuánto filamento entró.

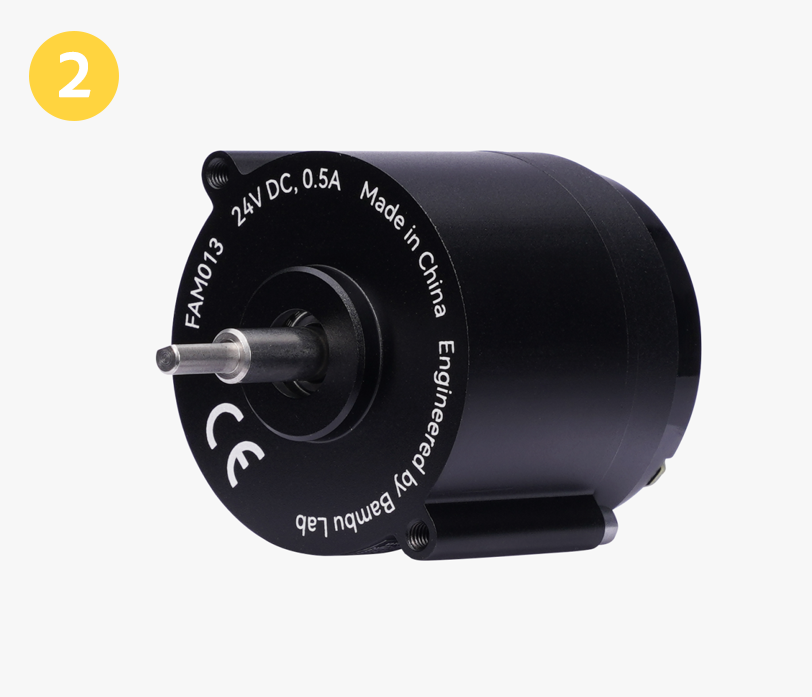

Motor de asistencia interno: Se encarga de empujar y descargar el filamento. Este motor te da el torque necesario para mover el filamento hacia adentro o hacia afuera con suavidad.

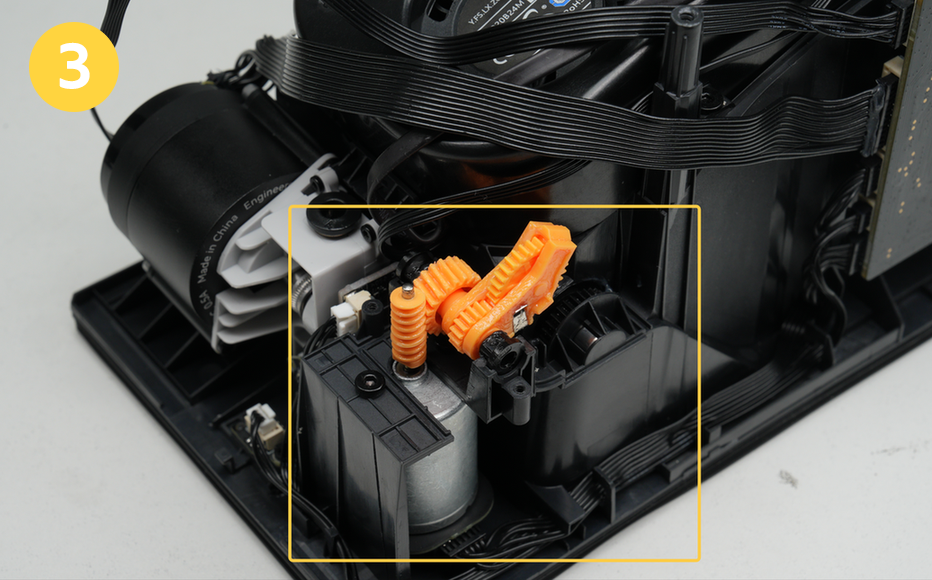

Conjunto de retracción de filamento: Trae un motor y un engranaje oscilante. Hace girar el eje activo cuando se descarga el material, enrollando el filamento de vuelta en la bobina.
Número de serie

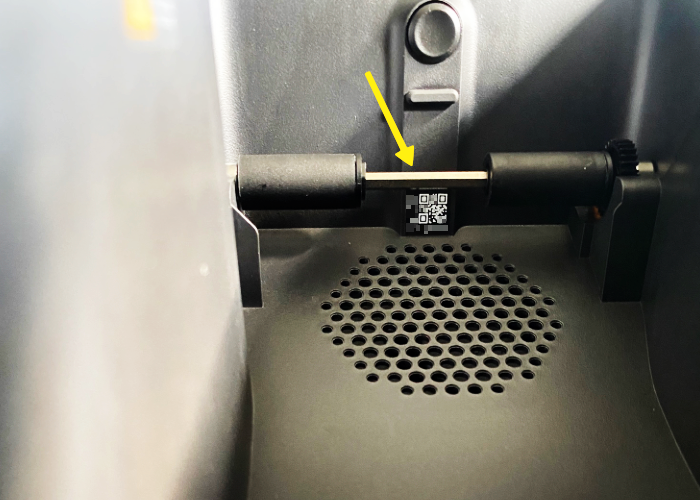

La etiqueta con el número de serie del AMS HT está en la parte delantera de la unidad, justo abajo de la barra del rodillo de filamento interna. Este número incluye tanto una parte alfanumérica como un código QR. Usalo si necesitás pedir garantía o soporte.
Salida para TPU
El AMS HT tiene una salida exclusiva para TPU en la parte de atrás de la tapa. Como el filamento de TPU es bastante blando, la carga automática por el AMS suele fallar. Cuando uses TPU, ponelo en el AMS HT, fijate que la bobina gire para el lado correcto y pasá el tubo PTFE por la salida para TPU. Empujá el filamento a mano por el tubo PTFE hasta el extruder para que los engranajes lo agarren bien. Nota: Al usar TPU, el AMS HT no te permite usar la carga y descarga automática, pero sirve bárbaro como caja de secado para que no absorba humedad.
Salida y botón de liberación
La parte de atrás del AMS HT trae una salida para conectar los tubos PTFE, con un botón cuadrado de liberación justo abajo. Si lo apretás, se suelta el tubo para que lo saques fácil.
Sensor Hall de salida
Cerca de la salida, en la parte trasera del AMS HT, hay un sensor Hall. Este componente se fija si el filamento salió bien del AMS. Si el filamento se corta o se traba, este sensor te ayuda a ubicarlo al toque para arreglar el problema.
Buffer
El AMS HT y la impresora tienen que conectarse mediante un buffer, que consta de un deslizador, un resorte y un sensor Hall. Cuando el AMS empuja el filamento hacia el extruder, el deslizador se mueve para adelante por la presión del filamento. El sensor Hall detecta dónde está el deslizador y el buffer manda la señal de vuelta al AMS y a la impresora. Controlando la velocidad de alimentación del AMS, podés mantener la tensión del filamento en un rango controlado, dejando que el extruder trabaje de forma suave y precisa.
Las impresoras de la serie H2 vienen con un buffer de alimentación integrado, que también incluye un sensor de filamento adentro. Este sensor puede detectar si el filamento está pasando por el buffer o si se cortó ahí adentro. Además, si imprimís con una bobina externa, el buffer tiene una función de detección de enredos para ver si el filamento de la bobina de afuera está enredado.
Para conectar el AMS HT a la X1 o
