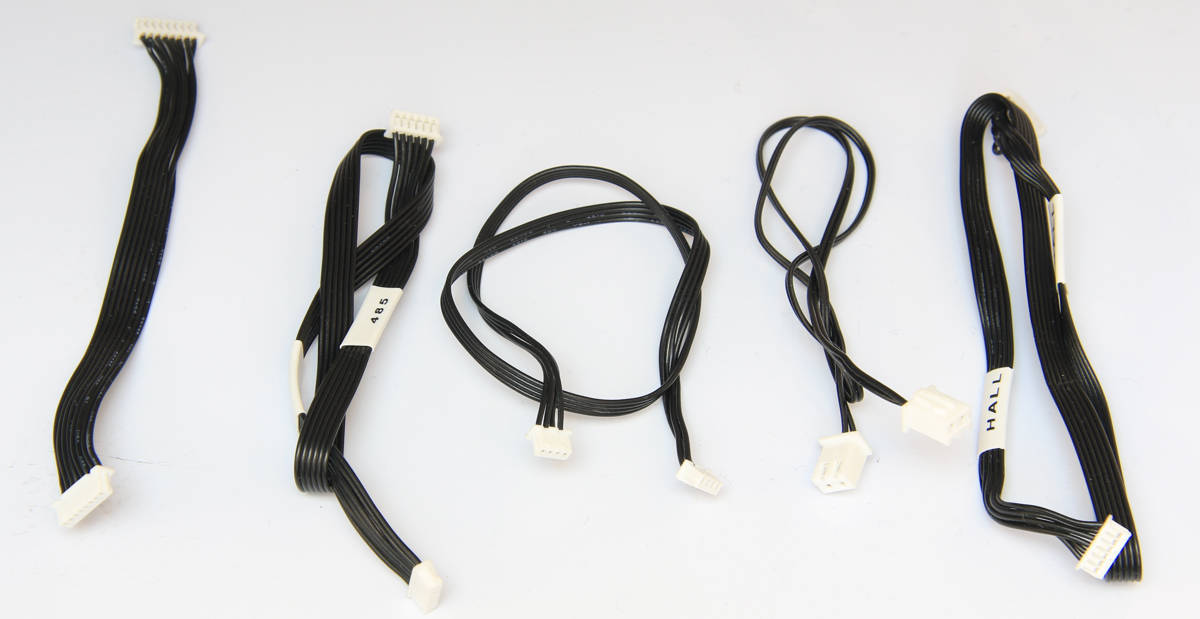

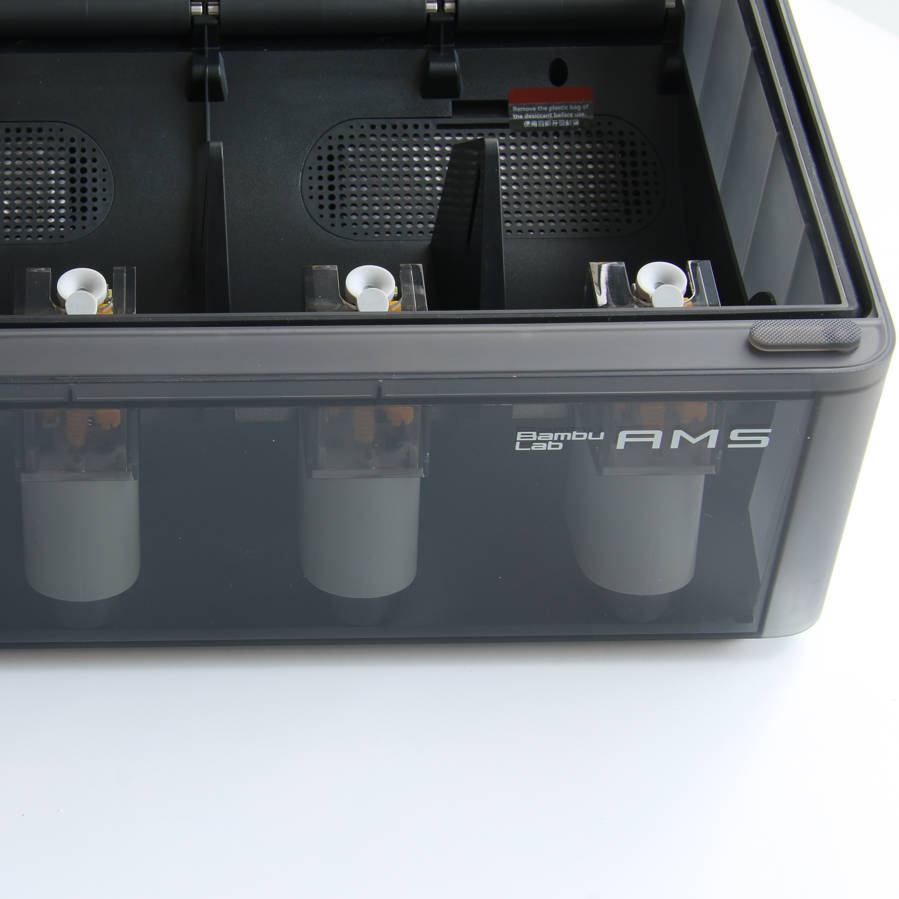

Este pack incluye cinco cables esenciales para reemplazar partes dañadas durante el mantenimiento o quemadas por el uso normal. Vas a encontrar cables para la placa RFID, la placa de medición de velocidad, la de selección de filamento, alimentación y el bus 485. Cambiarlos a tiempo te asegura que el AMS siga funcionando al pelo y sin dramas.
Herramientas y materiales necesarios
- Pack de cables para el AMS
- Llave Allen H2.0
- Pinzas
Advertencia de seguridad
¡Importante! Es recontra clave que desconectes el AMS de la impresora antes de hacerle cualquier laburo de mantenimiento a la parte electrónica. Si lo dejás enchufado te podés mandar una macana, provocar un cortocircuito y generar riesgos de seguridad graves. Si tenés dudas con esta guía, abrí un ticket en la página de Soporte y te damos una mano al toque.
Sacar e instalar el módulo del marco principal del AMS
Paso 1 (Sacar) - Retirar el tubo PTFE

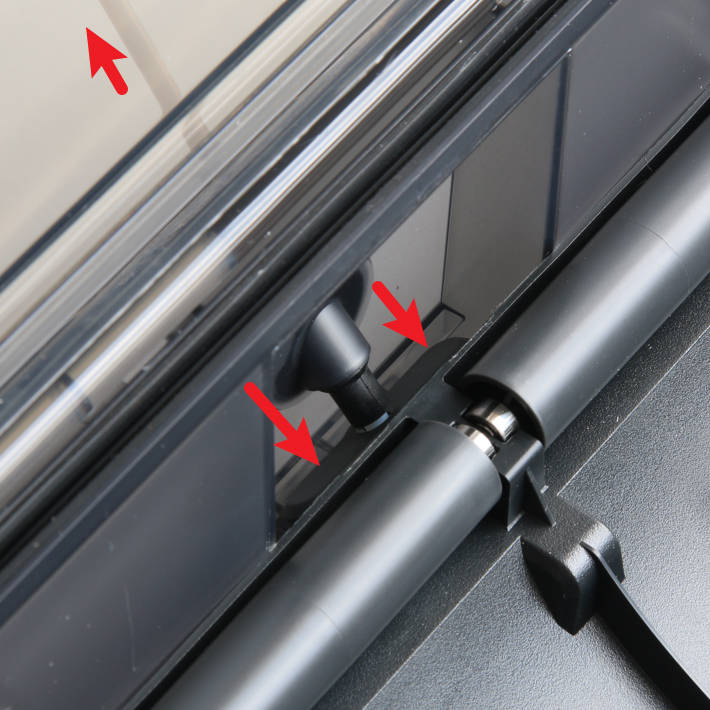

Abrí la tapa de arriba del AMS. Apretá el botón que está en el hub de filamentos para soltar el conector y tirá despacito del tubo PTFE para sacarlo.
Paso 2 - Soltar el módulo del marco principal

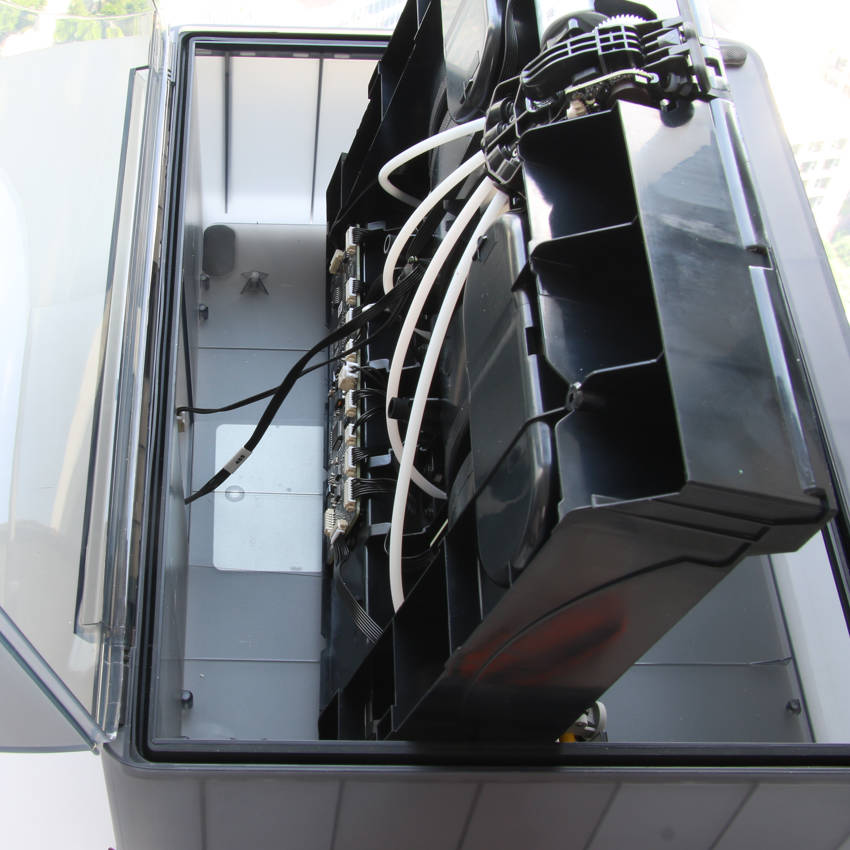

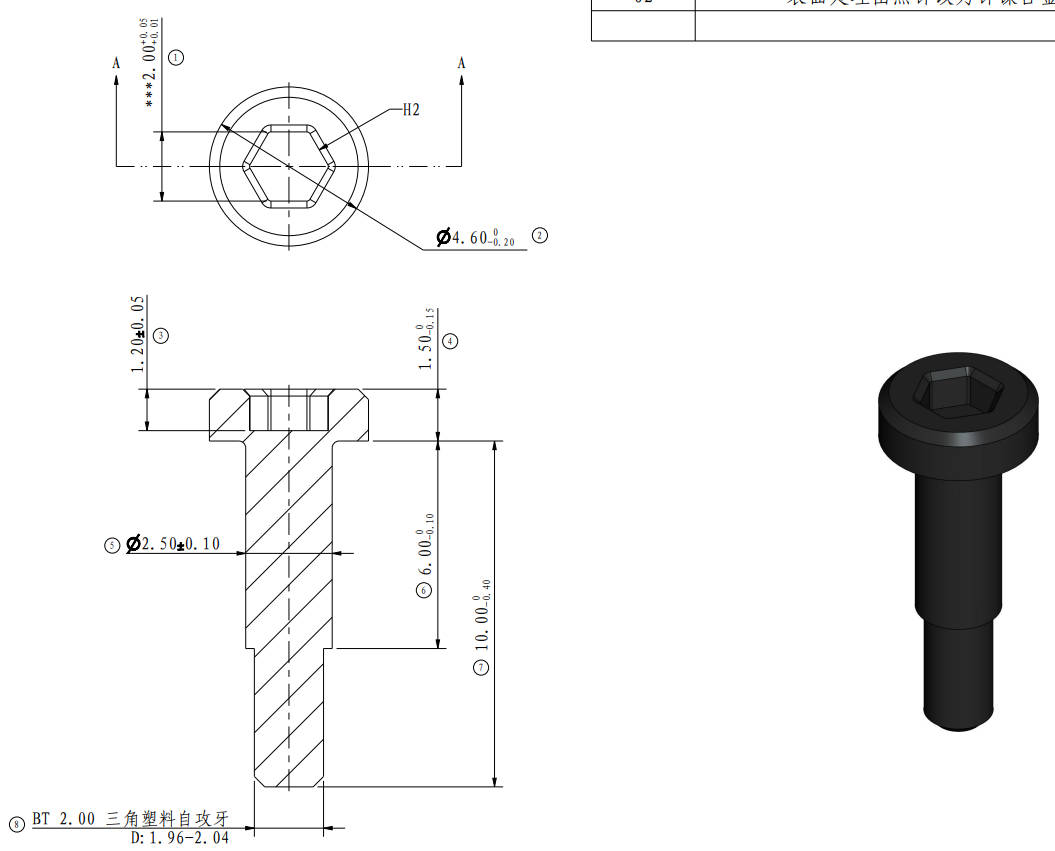

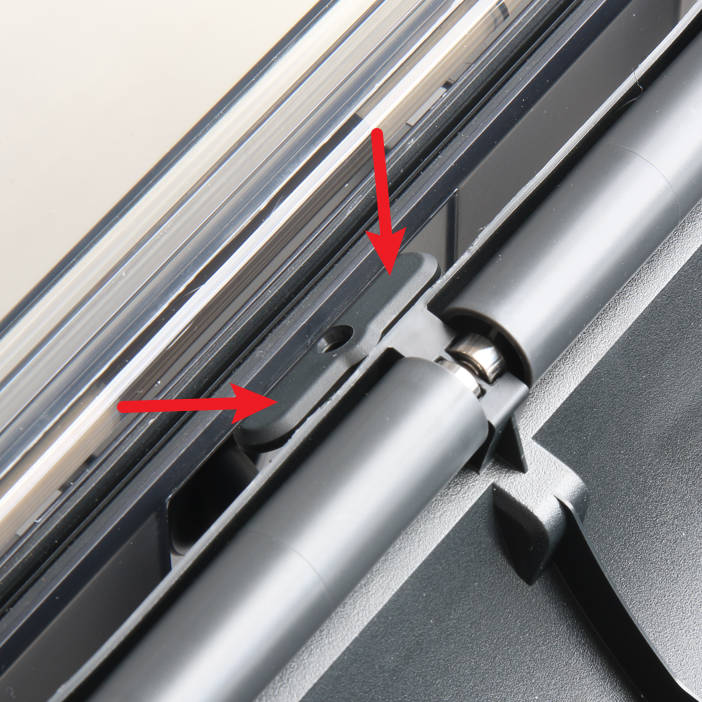

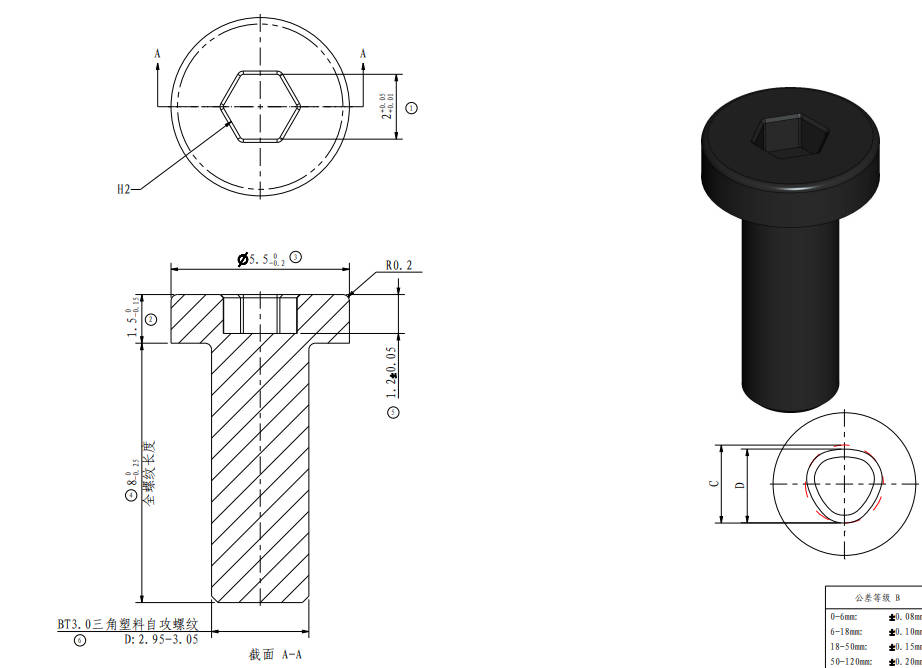

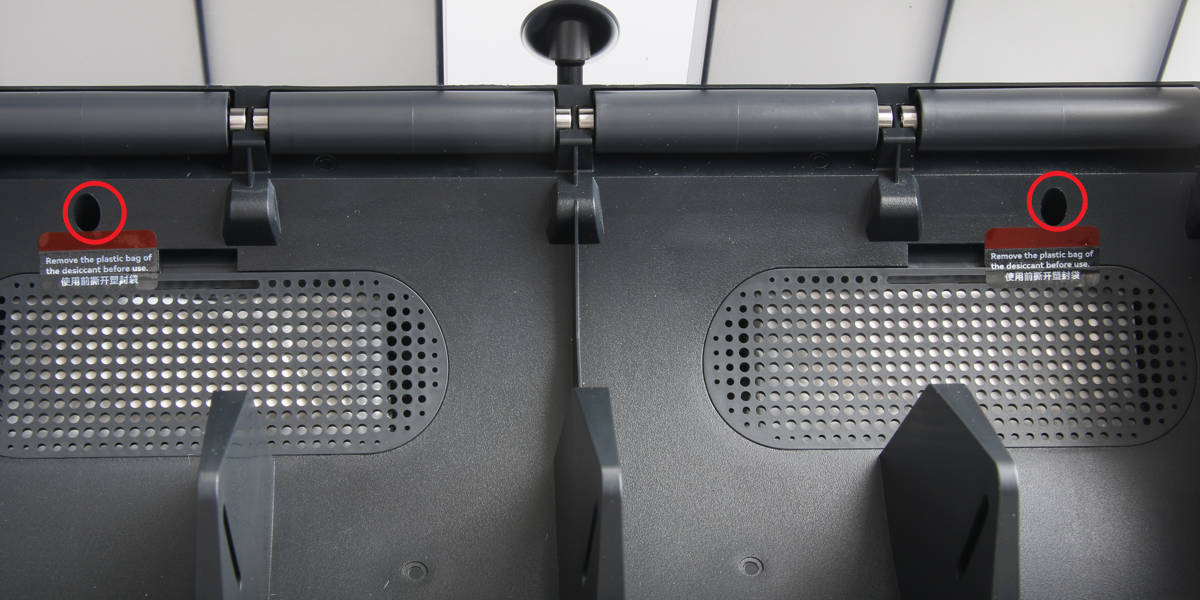

Sacá los 2 tornillos A que agarran el marco principal del AMS. Apretá el botón del hub de filamentos para levantar del todo la parte de atrás del marco. Apoyá los componentes del marco verticalmente sobre la carcasa inferior del AMS, prestándole atención a cómo están conectados los cables.
Paso 3 - Sacar el módulo del marco principal

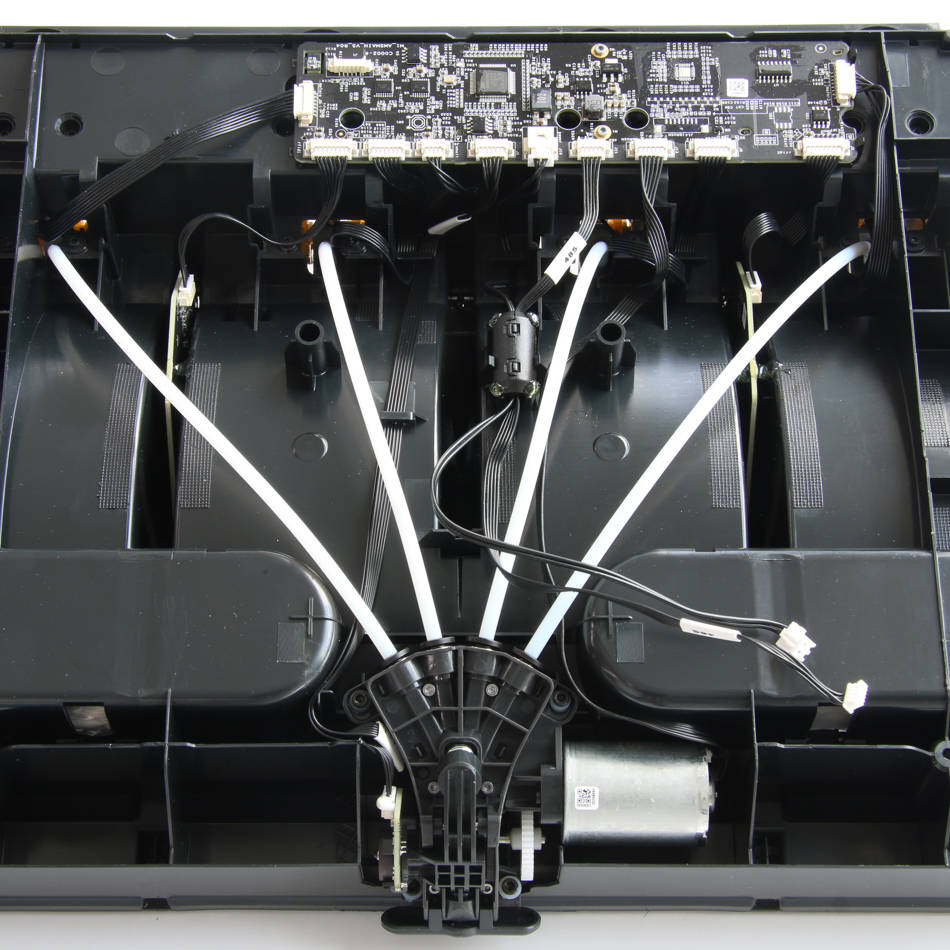

Desconectá el cable del bus 485 y el de alimentación de la placa de poder del AMS. Ahora sí, retirá los componentes del marco principal del AMS.
Paso 4 (Instalar) - Conectar el cable de alimentación y el bus 485
Acomodá el módulo del marco principal sobre la carcasa inferior del AMS. Enchufá el cable del bus 485 y el de alimentación a la placa de poder del AMS.
Paso 5 - Instalar el módulo del marco principal
Apretá el botón del hub de filamentos para calzar el marco principal del AMS en su lugar. Mandale los 2 tornillos A para asegurar bien el marco.
Paso 6 - Conectar el tubo PTFE
Fijate que el soporte de silicona del tubo PTFE quede bien alineado con el agujero de paso del hub de filamentos. Meté el tubo PTFE desde la parte de atrás del AMS y, cuando termines, pegale un tironcito para asegurarte de que quedó bien trabado.
Cambiar el cable RFID
Paso 1 - Sacar el cable RFID

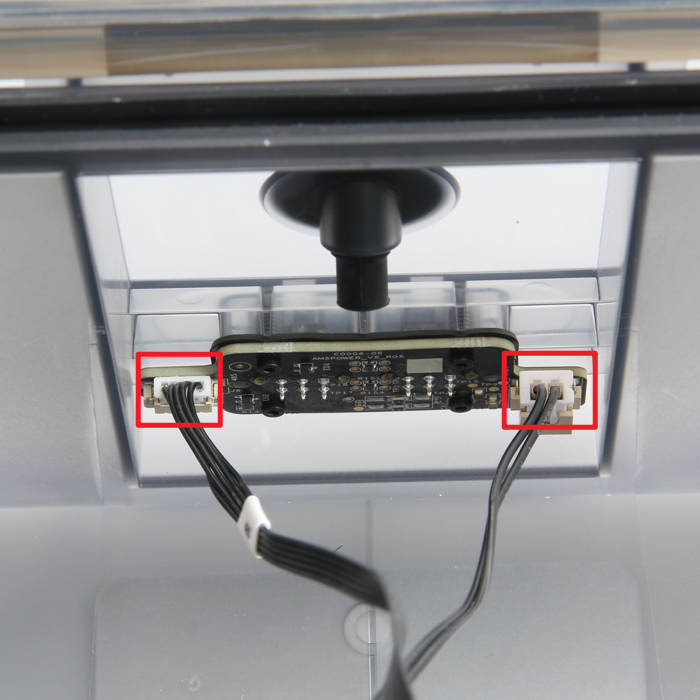

Desconectá el cable de la placa principal del AMS 1 y de la placa RFID. Hacé exactamente lo mismo para el otro cable, desenchufando el cable de conexión de la placa principal del AMS y la placa RFID 2.
Paso 2 - Conectar el cable RFID
Conectá el cable RFID a la placa principal fijándote en la dirección que marca la foto original de la guía. Hacé lo mismo para conectarlo a la placa RFID.
Cambiar el cable de alimentación y el del bus 485
Acordate: el de 2 pines es el de alimentación y el de 5 pines es el del bus 485.
Paso 1 - Desconectar los cables
Ubicá los conectores de los dos cables en la placa principal y desenchufalos. Meté la llave Allen por el soporte del anillo magnético y hacé palanca con cuidado para levantarlo.
Paso 2 - Sacar los cables
Destrabá los dos clips. Abrí el anillo magnético y sacá los cables.
Paso 3 - Conectar los cables
Enchufá el cable de alimentación y el del bus 485 a sus conectores en la placa principal del AMS.
Paso 4 - Instalar el anillo magnético
Meté los cables dentro del anillo magnético y aseguralos en el soporte. Si querés, le podés poner un poquito de pegamento al anillo para que quede mejor reforzado.
Cambiar el cable de la placa de selección de filamento y la de medición de velocidad
Fijate bien: el cable de afuera es para la placa de medición de velocidad, mientras que el que dice "HALL" es para la placa de selección de filamento.

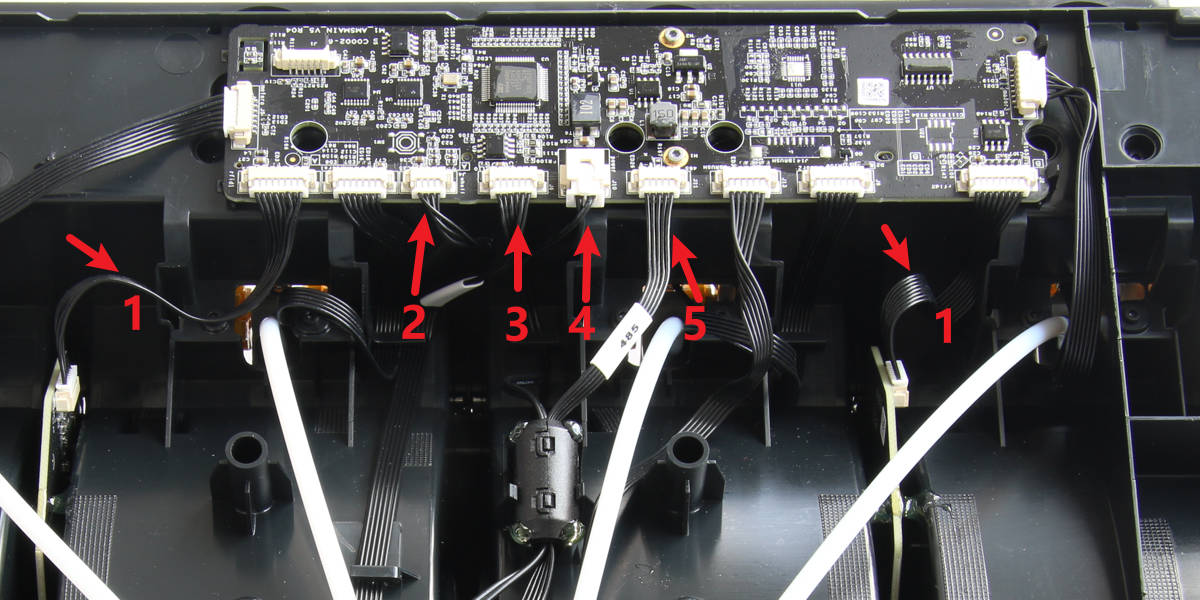

Paso 1 - Desconectar de la placa principal
Apretá las uniones para desconectar los 4 tubos PTFE del hub de filamentos. Después de eso, desconectalos directamente de la placa.
