Este artículo te muestra paso a paso cómo cambiar la placa RFID de tu AMS. Fijate de seguir bien las instrucciones para hacer el recambio sin problemas.
Placa RFID

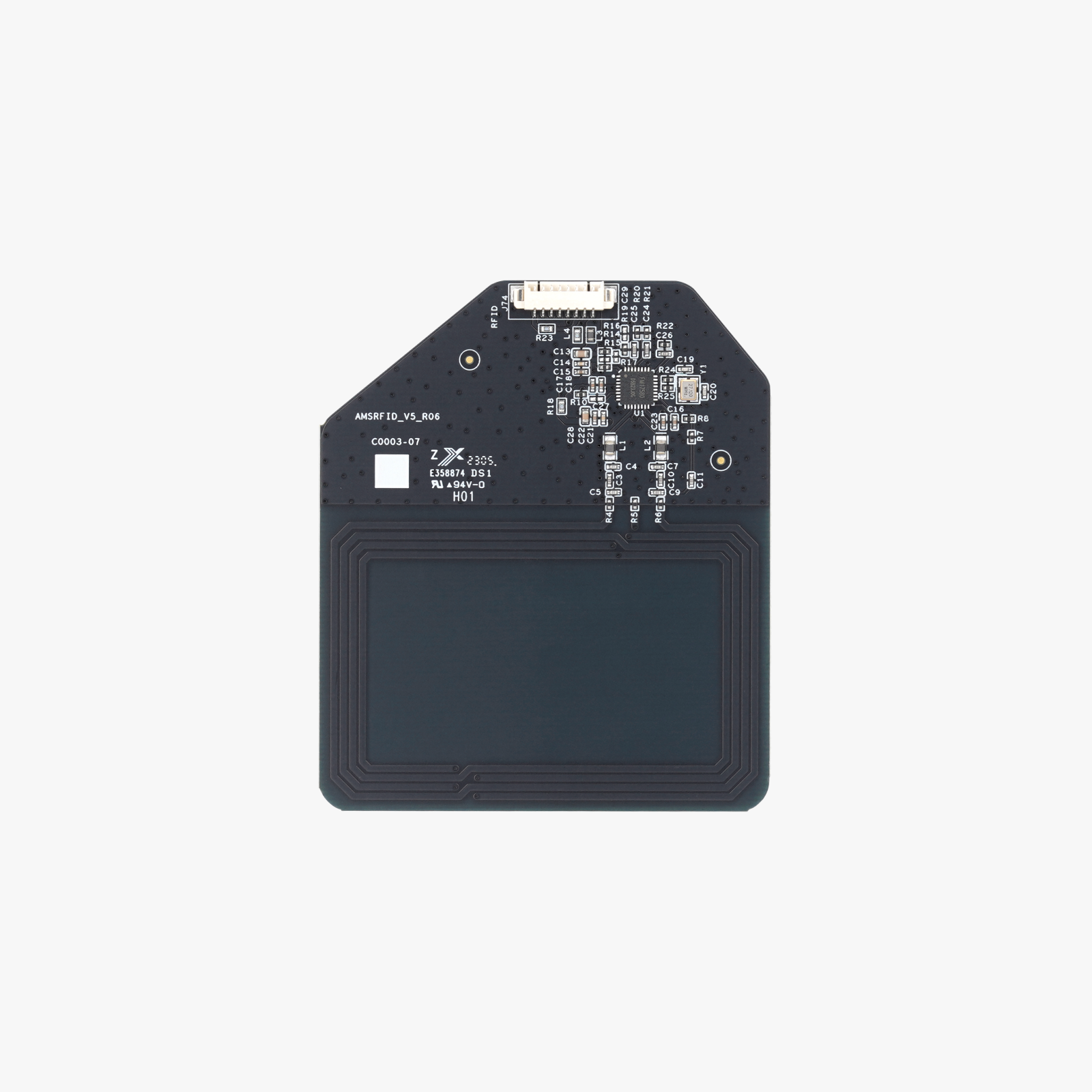

La placa RFID es el circuito principal del sistema de lectura. Tiene unas bobinas que sirven para leer las etiquetas de los rollos de filamento Bambu Lab y sincronizar la información, como el tipo de material, el color y el número de serie, directo a Bambu Studio. Cada placa se encarga de identificar el filamento de dos ranuras.
Modelos compatibles
AMS.
Cuándo usar esta guía
Cuando la placa RFID se dañó o si se desconectó el cable interno.
Herramientas y materiales necesarios
- Placa RFID para AMS
- Pinzas
- Pegamento UV o silicona caliente
- Llave Allen H2.0
Aviso de seguridad
Es clave apagar la impresora antes de hacer cualquier mantenimiento, sobre todo si vas a tocar la electrónica o los cables. Si laburás con la máquina prendida podés provocar un cortocircuito, quemar componentes y es un peligro.
Durante el desarme, incluyendo el hotend, vas a dejar cables y componentes al descubierto. Si se tocan entre sí o hacen contacto con metales mientras hay corriente, se arma un corto que te puede arruinar la placa. Por eso, acordate siempre de apagar y desenchufar la impresora antes de arrancar. Si tenés alguna duda con la guía, abrí un ticket en la página de Soporte y te damos una mano.
Desmontaje de la placa RFID
1. Retirar el tubo de PTFE

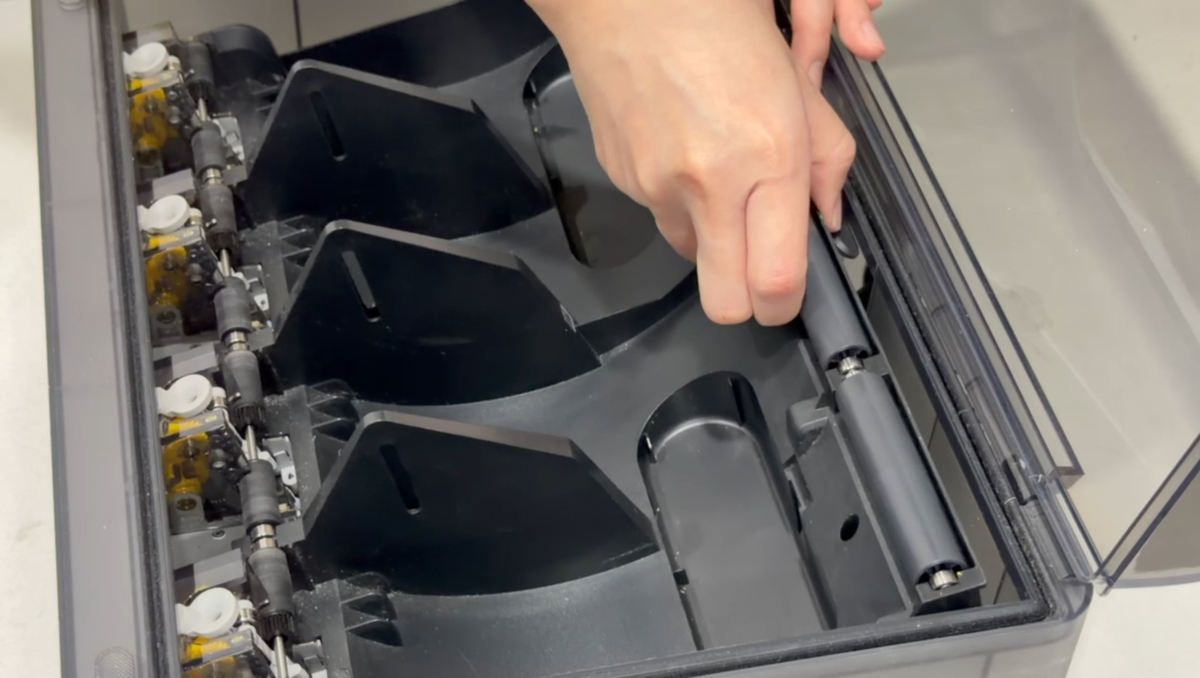

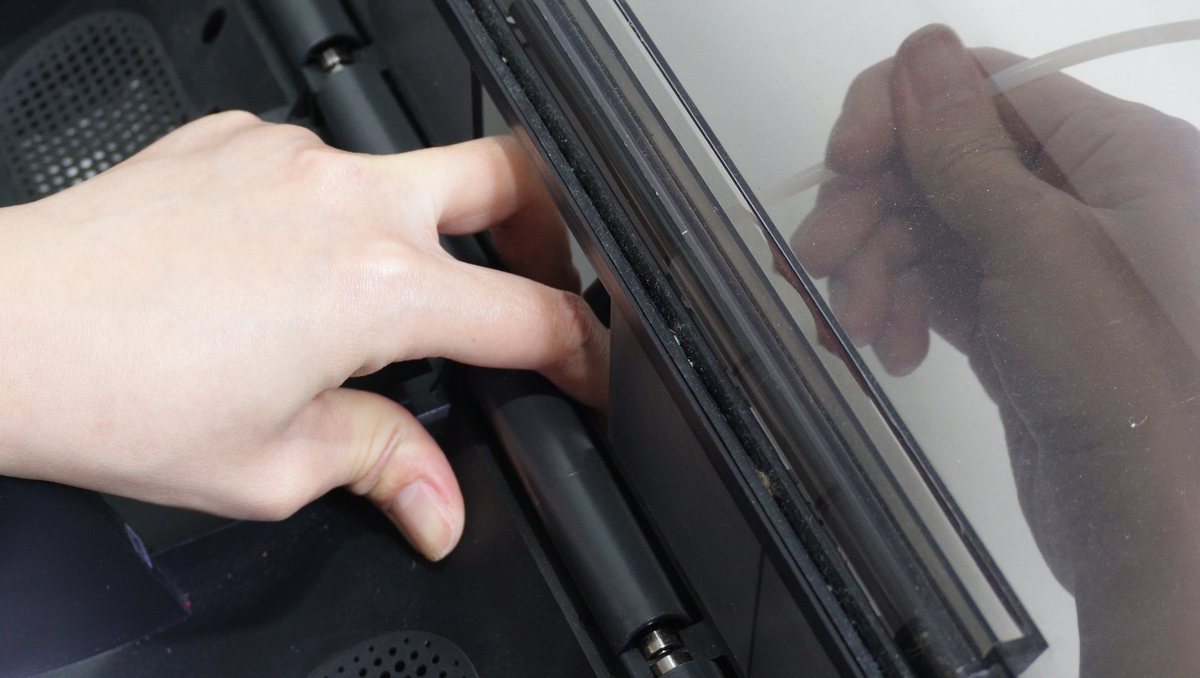

Abrí la tapa del AMS, apretá el botón en el hub de filamentos y tirá del tubo de PTFE para sacarlo.
2. Desmontar el marco principal del AMS

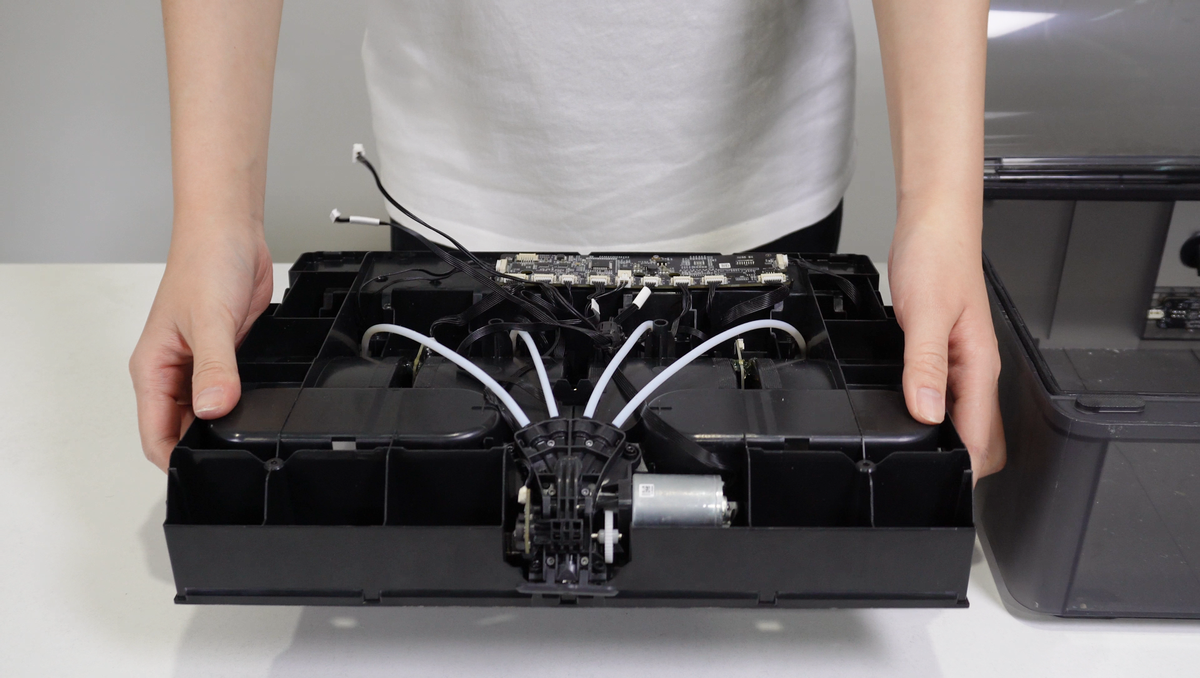

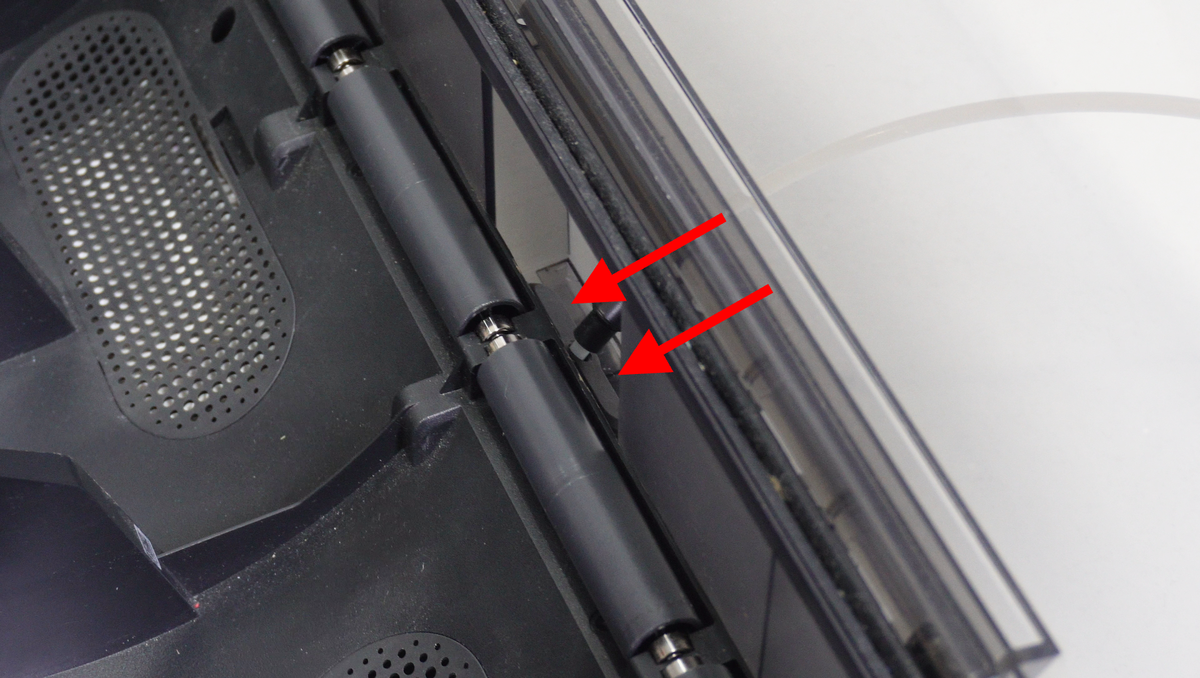

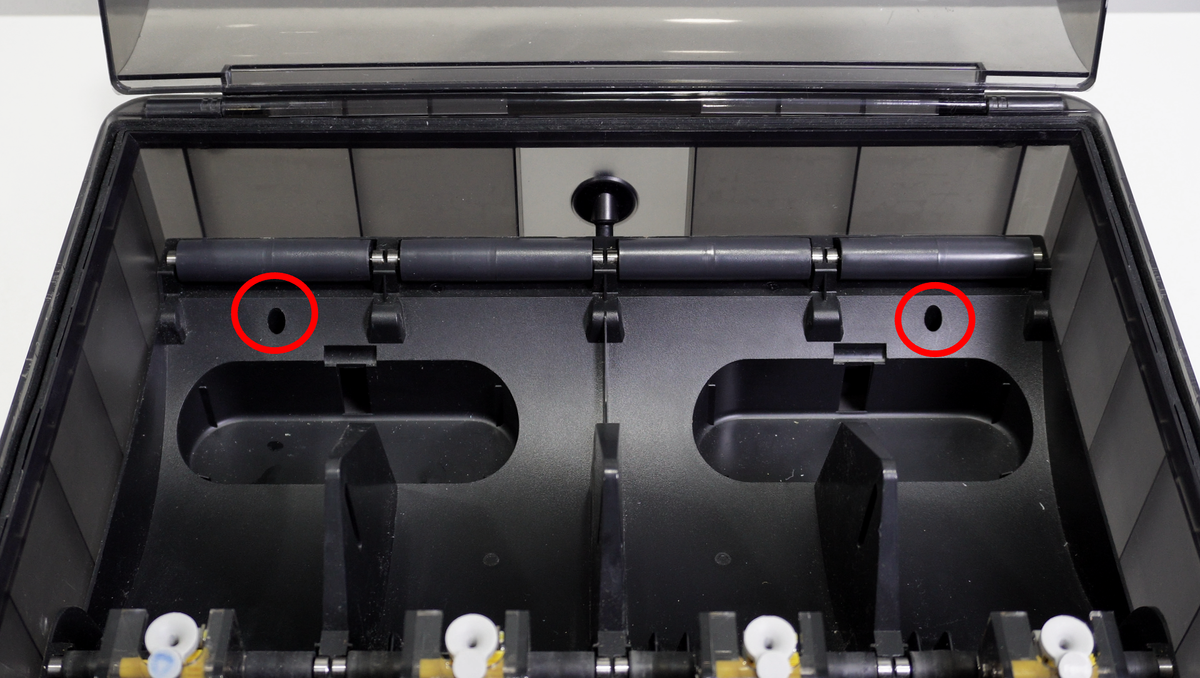

Sacá los 2 tornillos que traban el marco principal. Levantá toda la parte de atrás del marco y apoyalo verticalmente sobre la base del AMS. Ojo que hay cables conectados, así que movelo con cuidado, no tires a lo bruto.
Desconectá el cable del bus y el cable de alimentación, y sacá el marco principal.
3. Sacar la placa RFID

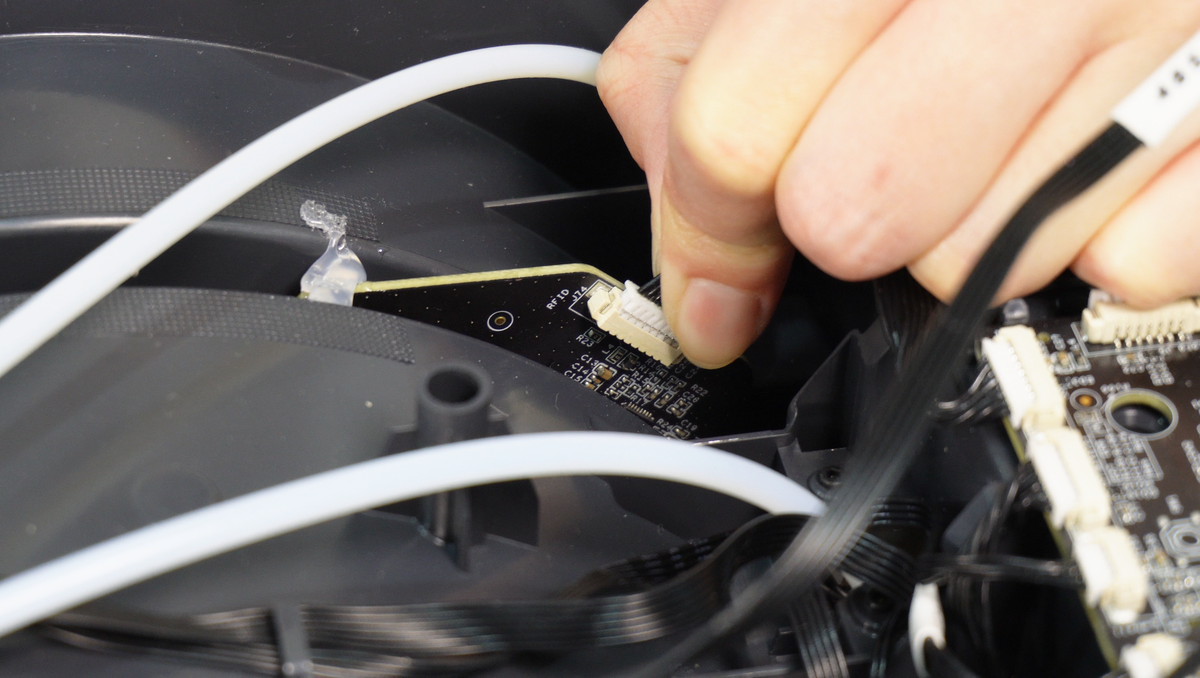

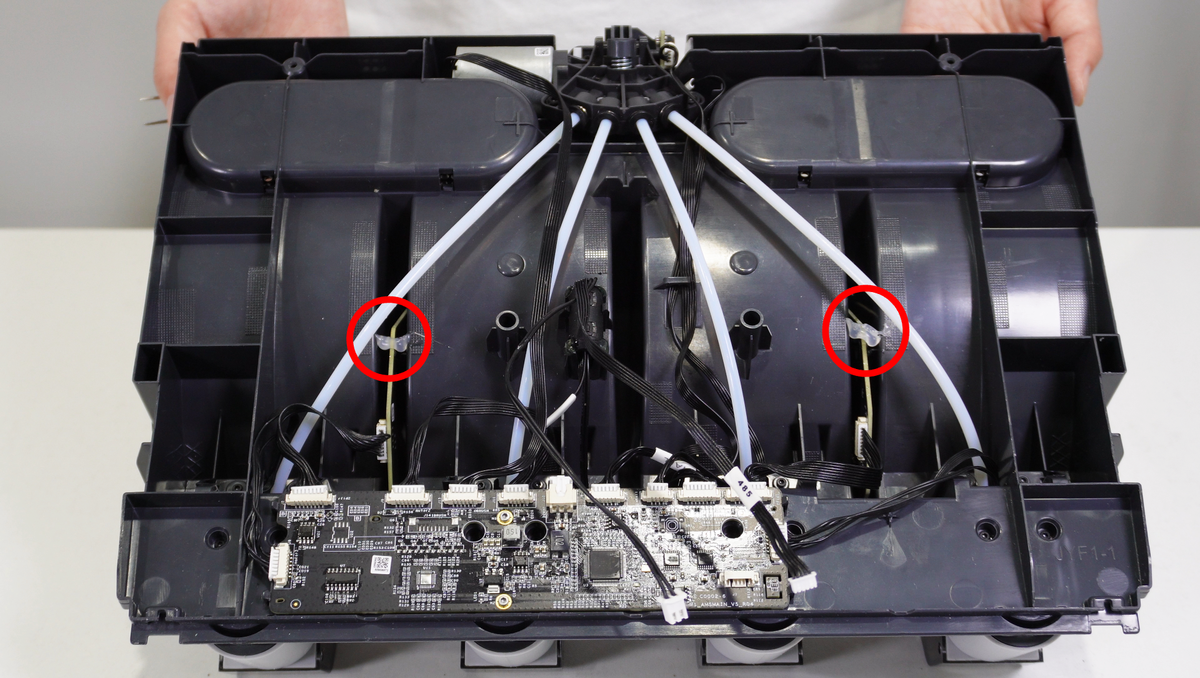

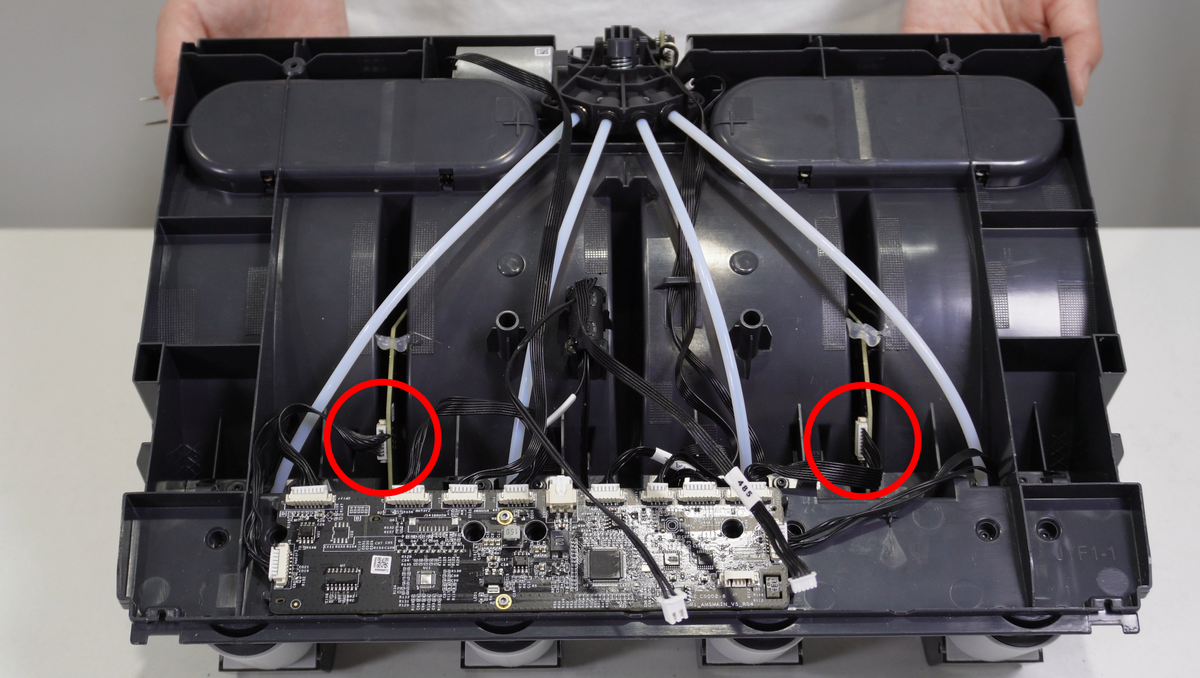

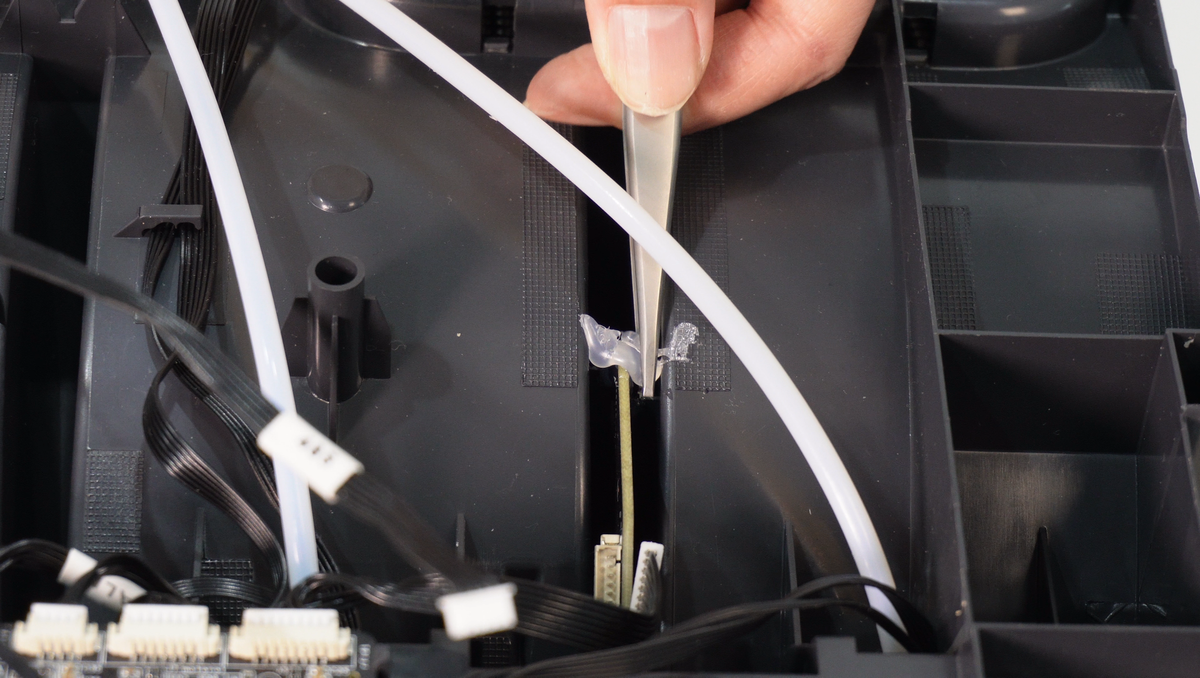

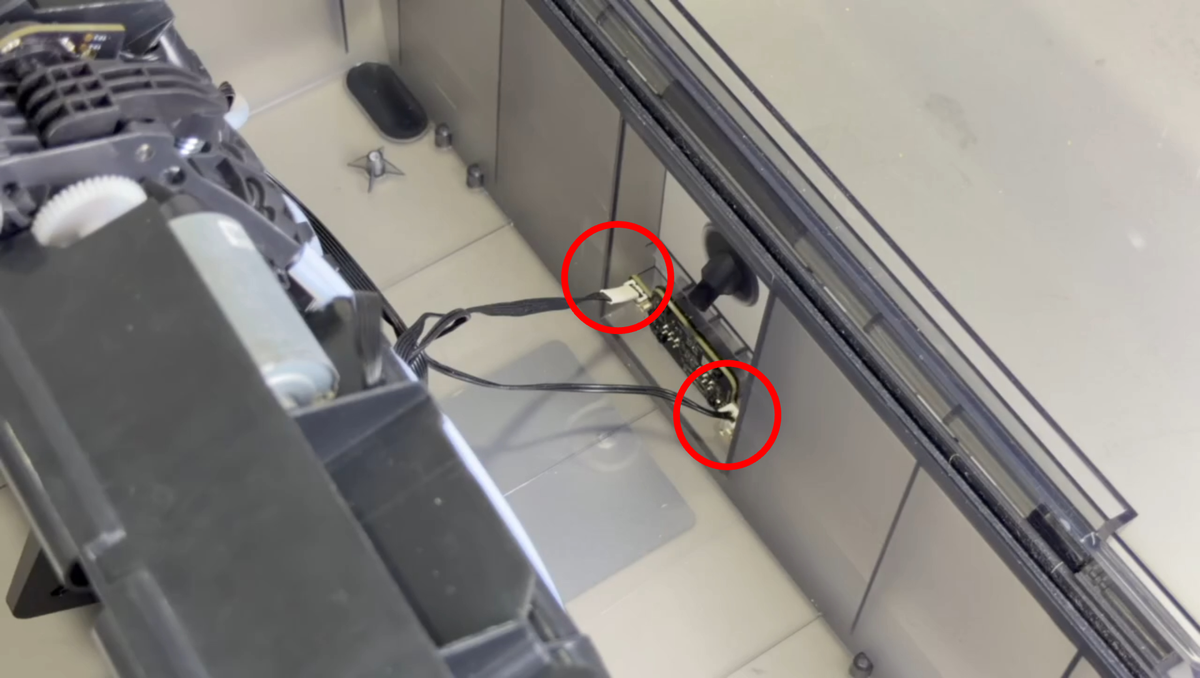

Desconectá los cables de las dos placas RFID. Usá unas pinzas para limpiar el pegamento UV de ambas placas y sacalas.
Instalación de la placa RFID
1. Instalar la placa RFID

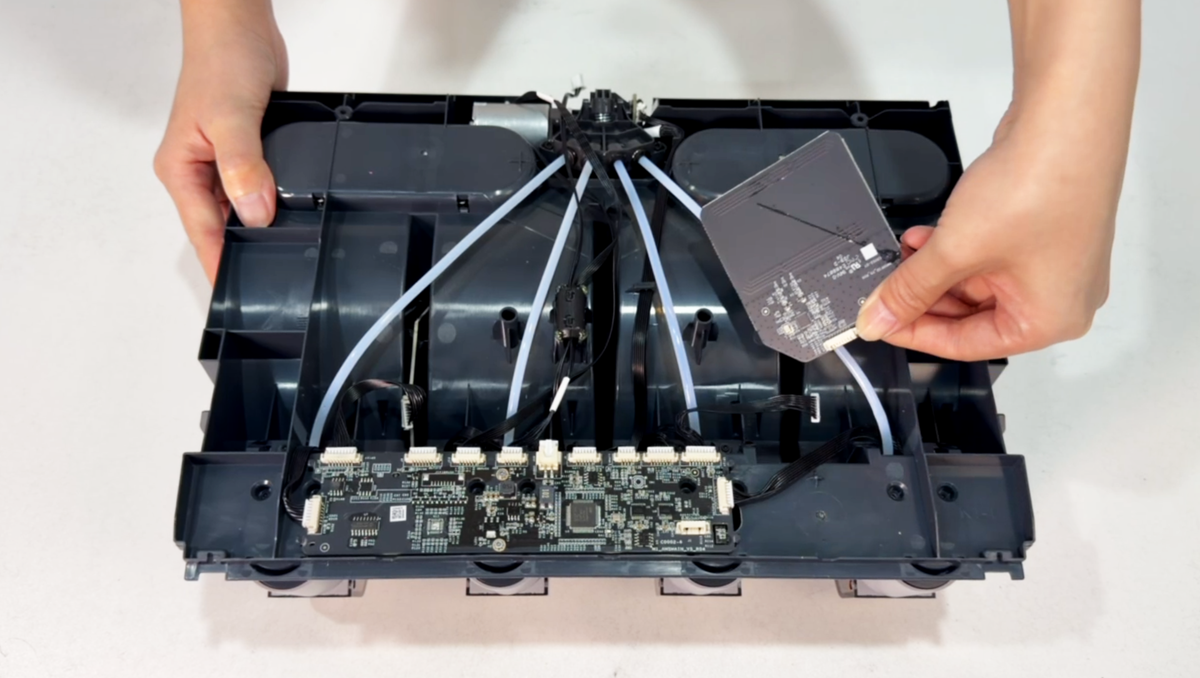

Colocá las placas RFID nuevas en las ranuras del marco principal y ponele un poco de pegamento (UV, silicona caliente, etc.) para dejarlas bien fijas.
2. Instalar el marco principal del AMS
Una vez que secó el pegamento, acomodá el marco verticalmente en la base y enchufá el cable del bus y el de alimentación a la placa de poder del AMS.
Después, acostá el marco en su lugar y ponele los dos tornillos para fijarlo al AMS.
3. Insertar el tubo de PTFE
Empujá el tubo de PTFE desde la parte de atrás del AMS. Cuando entre, pegale un tironcito suave para asegurarte de que quedó bien trabado.
Verificación de funcionamiento
Enchufá el cable de alimentación y conectá el AMS a la impresora. Prendé la máquina y cargá el filamento. Fijate en la pantalla si el AMS lee bien la información de la etiqueta RFID. Si carga los datos y no tira ningún error, listo, el cambio quedó bárbaro.
Si te salta algún error, revisá todas las conexiones y probá de nuevo. Si el problema sigue, contactá al soporte de Bambu Lab.
Notas finales
Ojalá esta guía te haya servido para cambiar la placa sin dramas. Si el tema no se arregla, mandanos un ticket de soporte con los últimos logs de la impresora, fotos o los detalles que tengas. Nuestro equipo técnico lo revisa y te ayuda a fondo. También podés consultar en Bambu AI, que te contesta al toque las dudas comunes y te tira buenos tips operativos.
