Cuando la impresora no detecta el AMS, podés llegar a ver los LEDs rojos (o blancos en versiones más viejas del AMS) parpadeando en todas las ranuras, y la pestaña del AMS no va a aparecer en la pantalla de la impresora. Este problema suele darse por una falla de comunicación entre el AMS y la impresora.
Esta guía te explica cómo usar un multímetro para revisar la resistencia en pines específicos de los cables de conexión del AMS. Comparando los valores que midas con los rangos normales, vas a poder identificar si la placa principal del AMS está fallando.
Herramientas necesarias
Multímetro.
Aplica a AMS, AMS 2 Pro y AMS HT
El método de prueba y el rango de resistencia son los mismos para estos tres equipos. La siguiente explicación usa el AMS 2 Pro como ejemplo.
Paso 1: Preparación
Desconectá el cable de 6 pines del lado del buffer de filamento o del hub del AMS, dejando el AMS conectado. Apagá el equipo y dejalo reposar por lo menos 1 minuto para asegurarte de que el circuito se descargue por completo, así evitás errores de medición.
Paso 2: Procedimiento para medir la resistencia
Usá un multímetro para medir la resistencia entre las siguientes combinaciones de pines en el conector de 6 pines:
- GND - sigA: Rango normal 4~5 kΩ (Valores de referencia: AMS 2 Pro: 4.41 kΩ, AMS HT: 4.46 kΩ, AMS: 4.41 kΩ)
- GND - sigB: Rango normal 4~6 kΩ (Valores de referencia: AMS 2 Pro: 5.13 kΩ, AMS HT: 5.33 kΩ, AMS: 5.39 kΩ)
- sigA - sigB: Rango normal 8~10 kΩ (Valores de referencia: AMS 2 Pro: 9.03 kΩ, AMS HT: 9.15 kΩ, AMS: 9.15 kΩ)
⚠️ Nota: Los valores reales que midas pueden variar un poco por la temperatura ambiente, el desgaste del circuito o algún error del instrumento, pero de todas formas deberían caer dentro del rango normal.
Paso 3: Diagnóstico de fallas
Si los valores de resistencia que mediste caen afuera de los rangos normales que listamos arriba, lo más probable es que el problema sea una falla de comunicación causada por una placa principal del AMS defectuosa.
Aplica a AMS lite
Paso 1: Preparación
Desconectá el cable de 4 pines entre el AMS lite y la impresora. Apagá el equipo y dejalo reposar por lo menos 1 minuto para asegurarte de que el circuito se descargue por completo, así evitás errores de medición.
Paso 2: Procedimiento para medir la resistencia

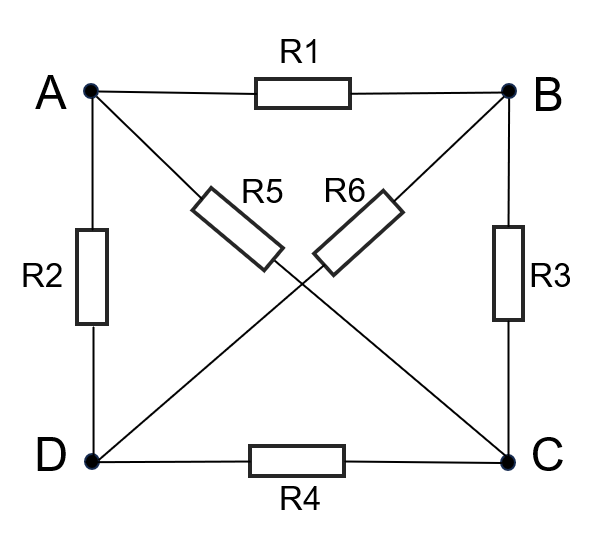

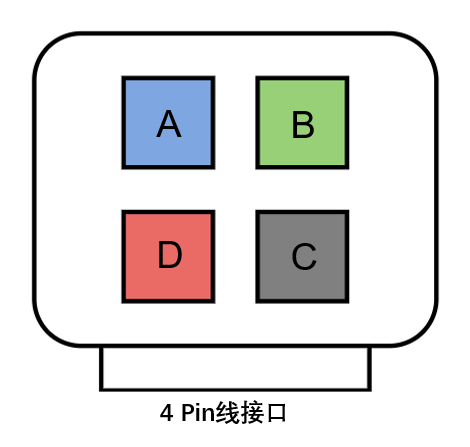

Usá un multímetro para medir la resistencia entre las combinaciones de pines en el conector de 4 pines. Los valores normales de resistencia son los siguientes:
- R1: 320 Ω
- R2: 130 kΩ
- R3: 2.7 kΩ
- R4: 130 kΩ
- R5: 2.7 kΩ
- R6: 130 kΩ
Paso 3: Diagnóstico de fallas
Si los valores de resistencia que mediste caen afuera de los rangos normales, lo más probable es que el problema sea una falla de comunicación causada por una placa principal del AMS defectuosa.
