Introducción a la calibración del enfoque láser

Nota: Esta página usa la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2S y la H2C.

¿Por qué es necesario calibrar el enfoque del láser?

Como el módulo láser se instala manualmente en el toolhead, la diferencia de altura entre el láser y el nozzle se ve afectada por las tolerancias de fabricación y montaje. Esto hace que la altura relativa entre el enfoque del láser y el nozzle varíe un poco respecto al valor de diseño original. Si seguís trabajando con los valores de diseño, es posible que el enfoque del láser no esté a la altura esperada al cortar o grabar, lo que va a darte resultados mediocres.

¿Cuándo hay que calibrar el enfoque del láser?

• Después de instalar el módulo láser por primera vez.
• Si el módulo se golpeó (incluyendo la sonda de altura del láser que tiene al costado).
• Si notás que el ancho de línea sale más grueso de lo normal al grabar.

¿Cómo activar la calibración del enfoque láser?

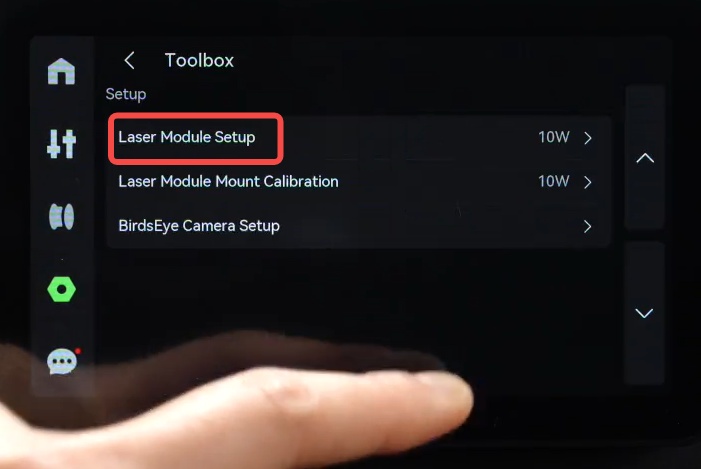

Actualmente, cuando el láser de grabado está instalado en el toolhead y el cable de alimentación conectado, podés calibrar el enfoque desde la configuración del módulo láser. Los pasos en la pantalla de la impresora son: Ajustes -> Caja de herramientas -> Configuración del módulo láser.

Proceso de calibración del enfoque láser

1. Prepará los materiales de calibración

Buscá el cartón blanco cuadrado. Si no lo encontrás, o si está doblado o dañado, tenés estas alternativas:

• Opción 1: Usá un cartón de 0,35 mm de espesor y cortá un cuadrado de unos 120 mm × 120 mm. El cartón tiene que ser de color claro; no uses colores oscuros.

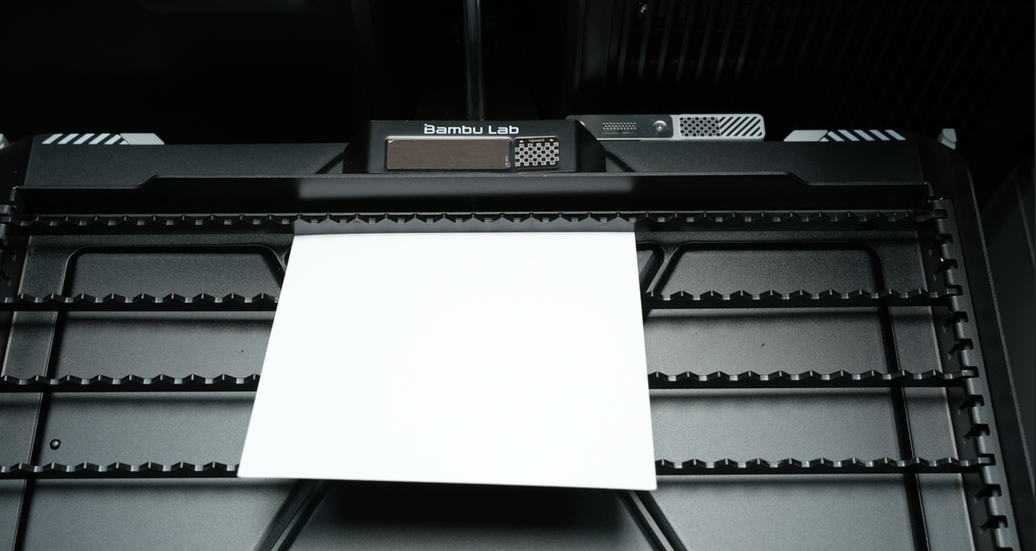

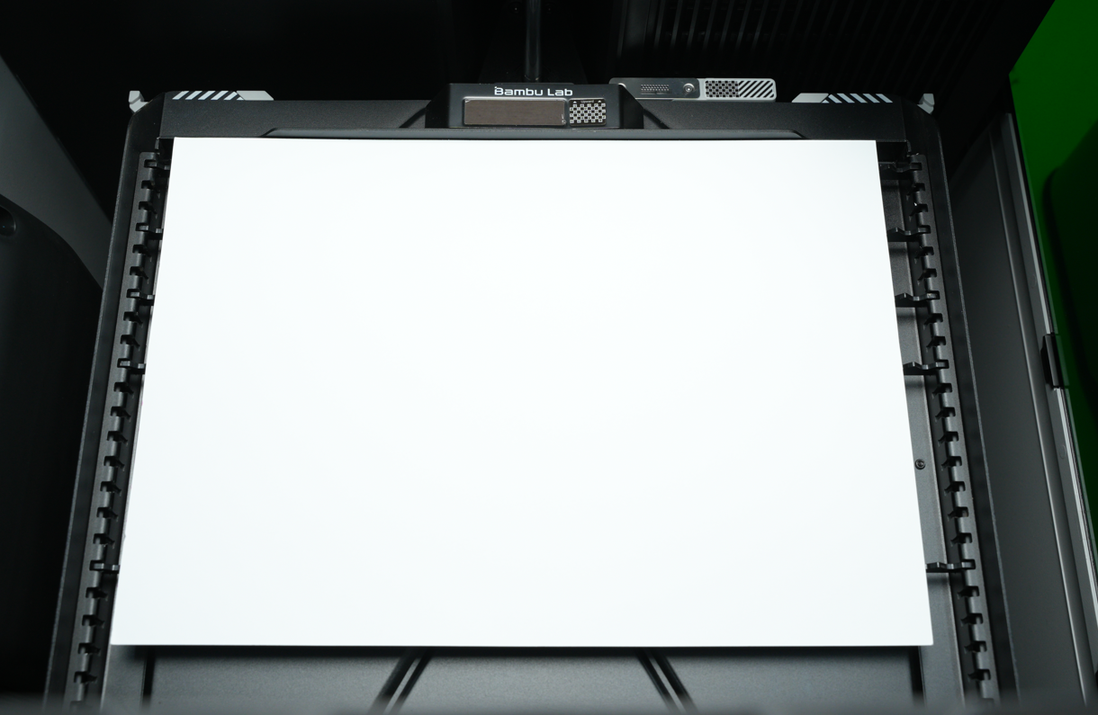

• Opción 2: Papel A4 común. Se recomienda apoyar el lado corto contra la base de la plataforma láser, cortar el lado largo a la mitad y acomodar las tiras dejando un espacio de por medio entre cada una.

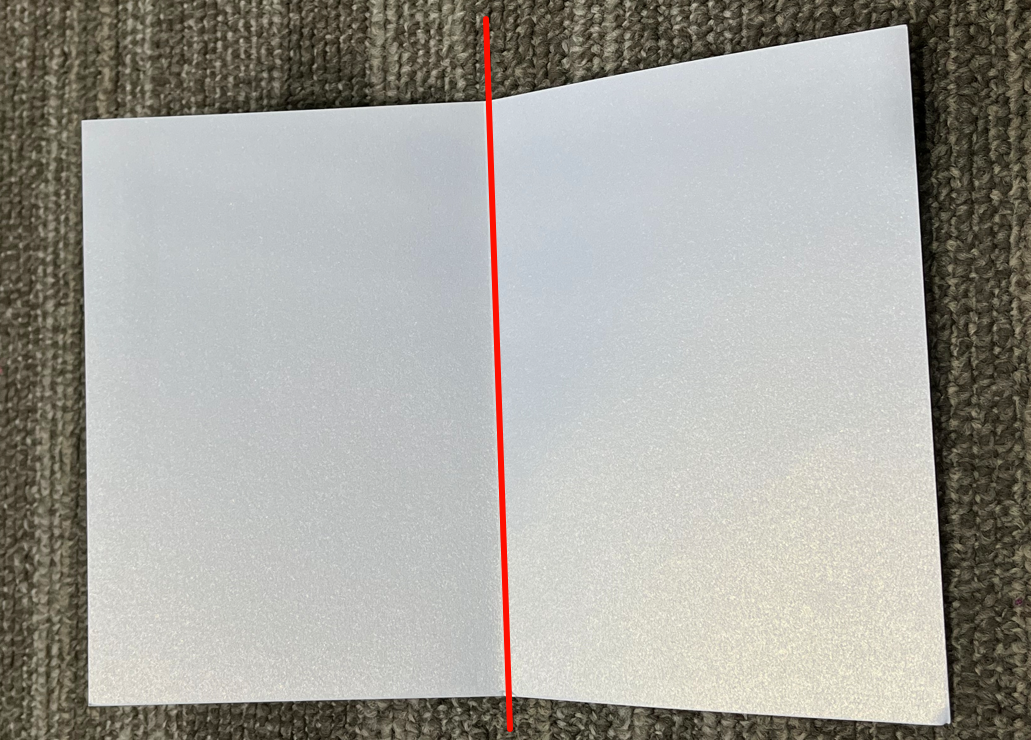

• Opción 3: Usá la tarjeta de felicitación blanca perlada que viene en la caja de la impresora. Podés doblarla al medio, cortarla y usar una mitad como reemplazo del cartón cuadrado.

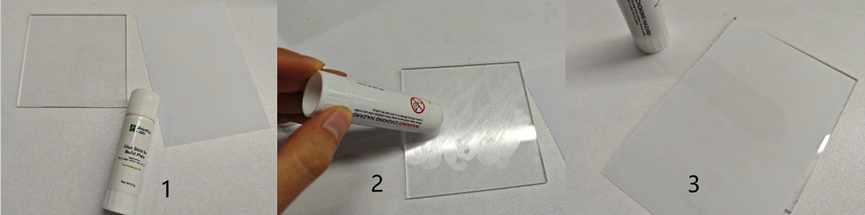

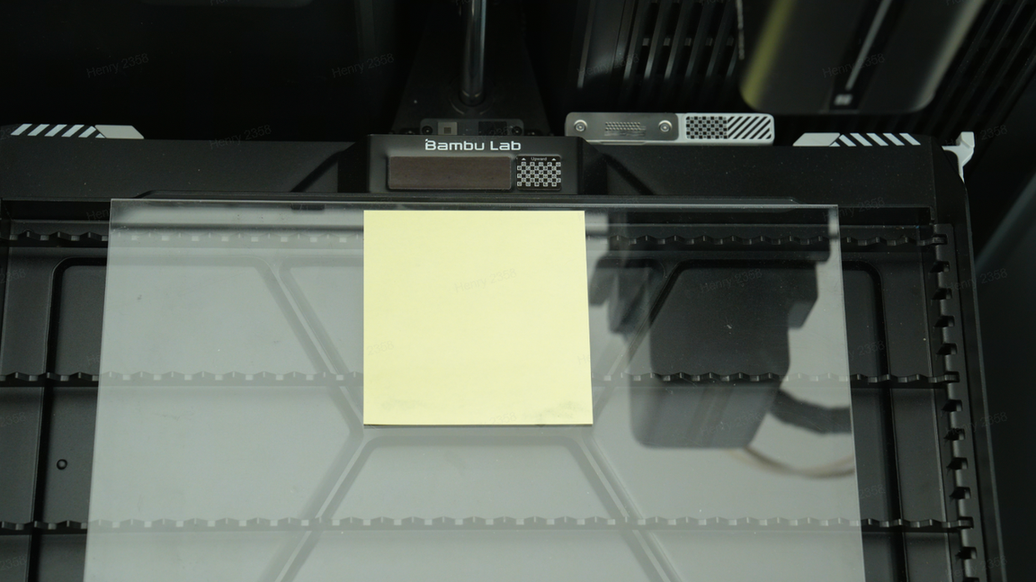

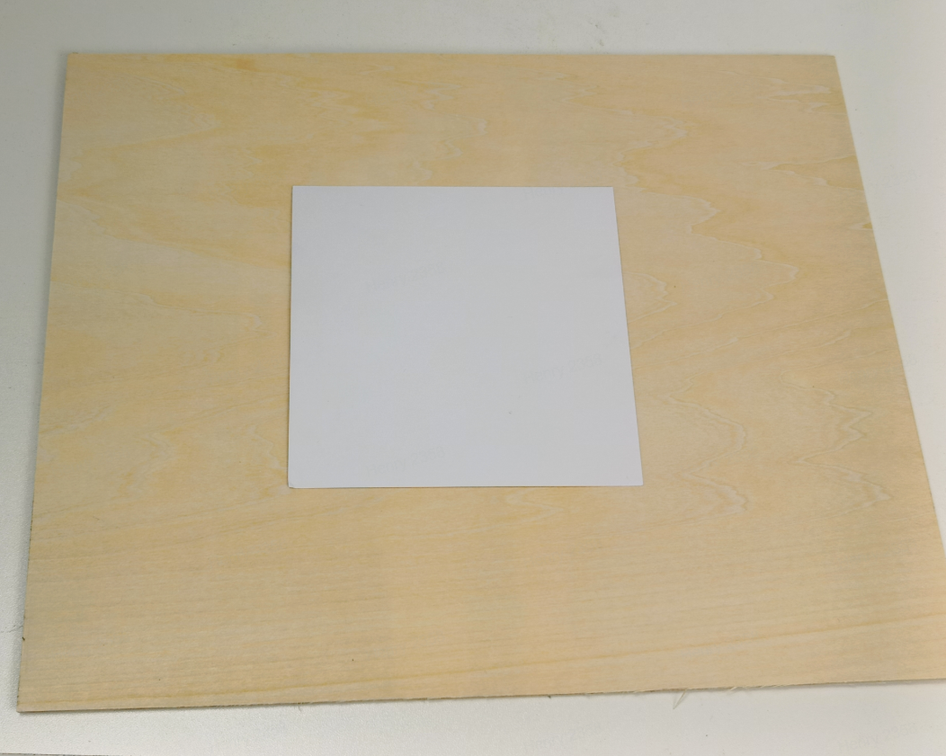

• Opción 4: Si tenés una lámina de acrílico transparente, notas adhesivas y pegamento, podés usarlos juntos. Asegurate de poner el pegamento de forma pareja para que el papel no se levante ni se formen globos.

Materiales que probamos y NO sirven: Papel A4 suelto (se deforma por el calor), madera (la textura y el calor hacen que la línea no sea clara), papel de atenuación láser (se quema de más) o placas de aluminio anodizado (la textura afecta el reconocimiento).

2. Ubicación de los materiales

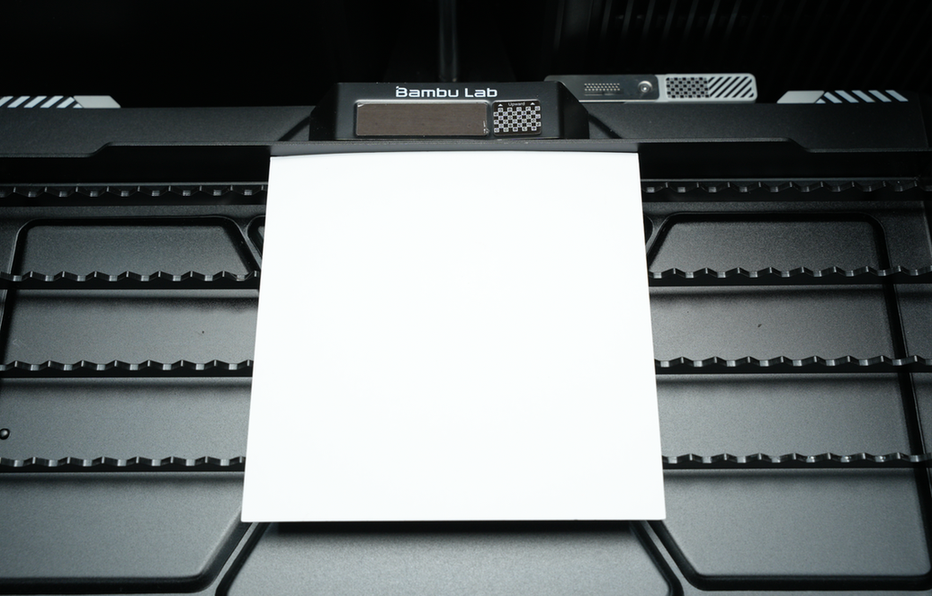

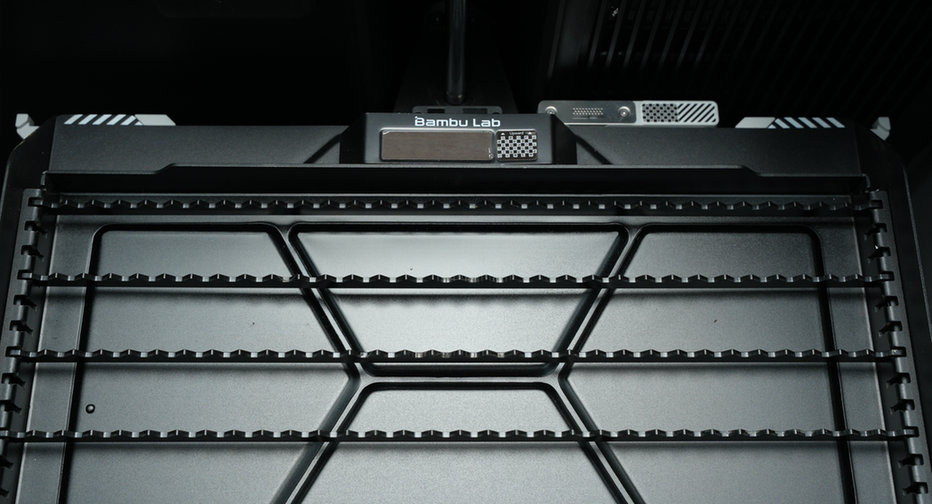

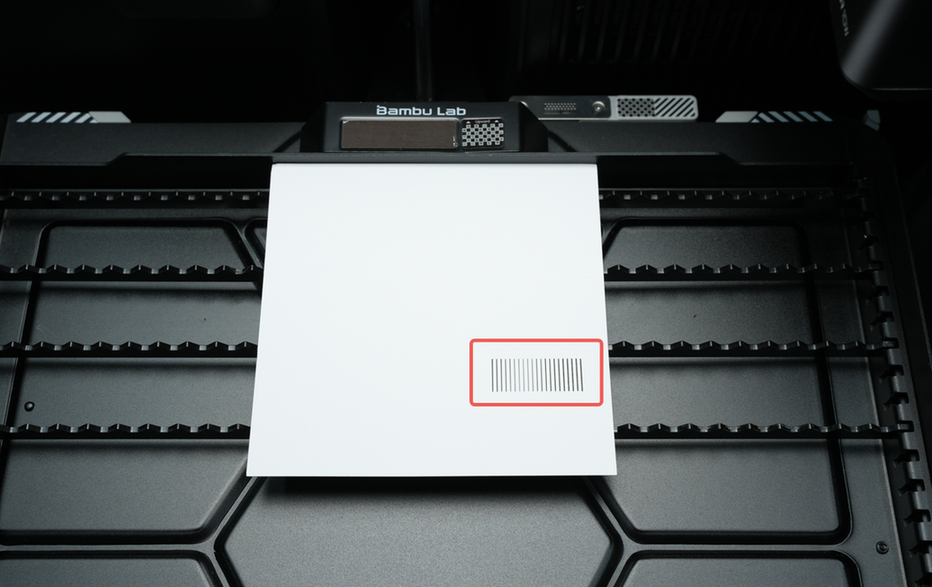

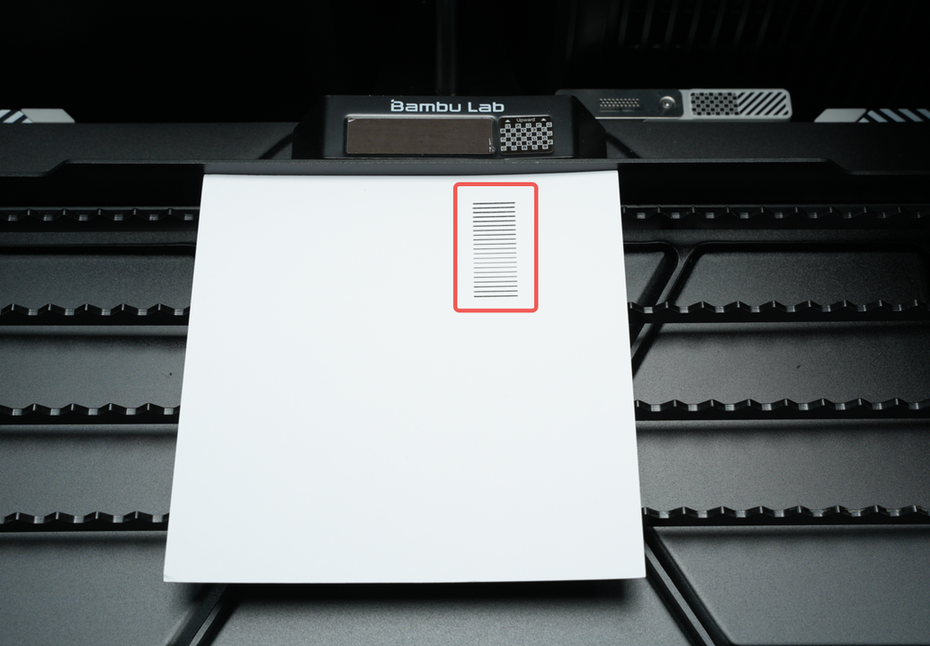

Primero, poné al menos dos tiras de soporte cerca de la mesa de calibración, bien pegadas a la plataforma láser. Después, apoyá el material de calibración centrado y firme contra la mesa.

• Fijate que el área que vas a usar para esta calibración no esté ya quemada.

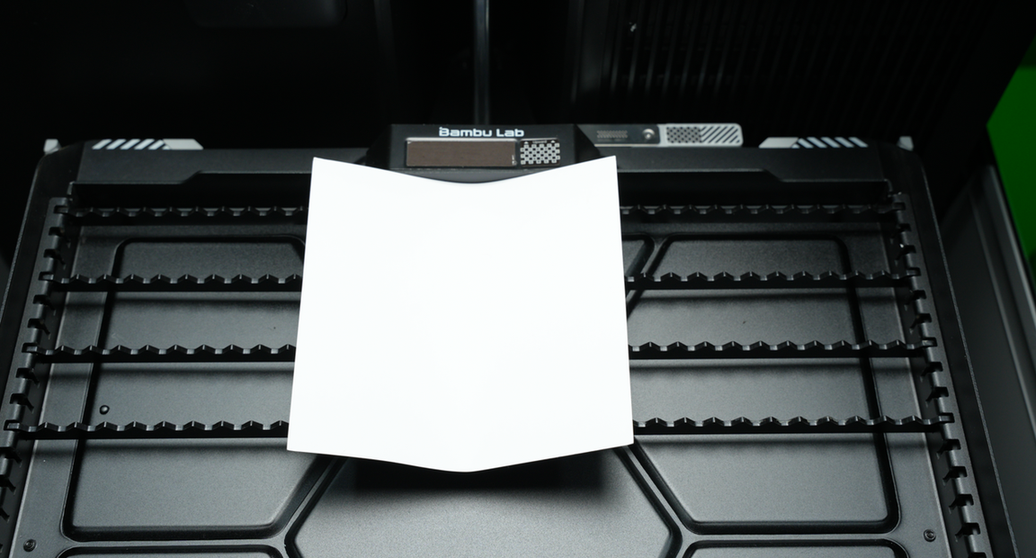

• Asegurate de que el cartón no esté arqueado.
• Si usás acrílico con notas adhesivas, que estas estén bien pegadas sin bordes levantados.

3. Empezá la calibración

Una vez que tengas el material bien puesto, seguí los pasos que te marca la pantalla para ejecutar el proceso de configuración del módulo láser.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
