Aprendé paso a paso cómo cambiar el eje Z en las impresoras de la serie H2. Esta guía te va a ayudar a mantener tu equipo en perfectas condiciones asegurando un movimiento fluido de la cama caliente. Antes de arrancar, asegurate de tener todas las herramientas a mano y el espacio de laburo despejado.
Contenido del kit
Para la serie H2, incluyendo los modelos H2D, H2S y H2C, el kit de eje Z trae:
- Tornillos M3×5 × 12
- Tornillos M3×6 (con traba-roscas azul) × 9
- Tornillos M3×6 (mezcla de traba-roscas rojo y azul) × 2
- Bloque de fijación superior × 1
- Ensambles de lead screw × 3
- Tuerca de lead screw × 3 (vienen preinstaladas de fábrica)
Modelos compatibles
Serie H2, incluyendo los modelos H2D y H2S.
Cuándo reemplazarlo
- Si el lead screw está doblado o deformado.
- Si la tuerca del lead screw presenta desgaste.
Herramientas necesarias
- Llave hexagonal H2.0 en forma de L
- Destornillador hexagonal H2.0 de punta recta
- Destornillador hexagonal H1.5 de punta recta
- Destornillador plano
Resumen de ubicación
La serie H2 tiene tres lead screw en el eje Z. El par izquierdo y derecho, que están cerca de los postes de la puerta frontal, se sacan e instalan de la misma forma. El lead screw trasero está tapado en parte por el revestimiento interno, así que primero vas a tener que sacar el panel de atrás.
Es clave que apagues la impresora y la desenchufes antes de meter mano, especialmente si vas a tocar cables de la electrónica o del cabezal. Laburar con la máquina prendida puede causar un cortocircuito y romper componentes electrónicos, además de ser un riesgo de seguridad para vos.
Preparación previa
Paso 1. Despejá el espacio de trabajo
Sacá cualquier cosa que esté alrededor de la impresora para que nada te moleste o se caiga adentro de la máquina mientras trabajás.

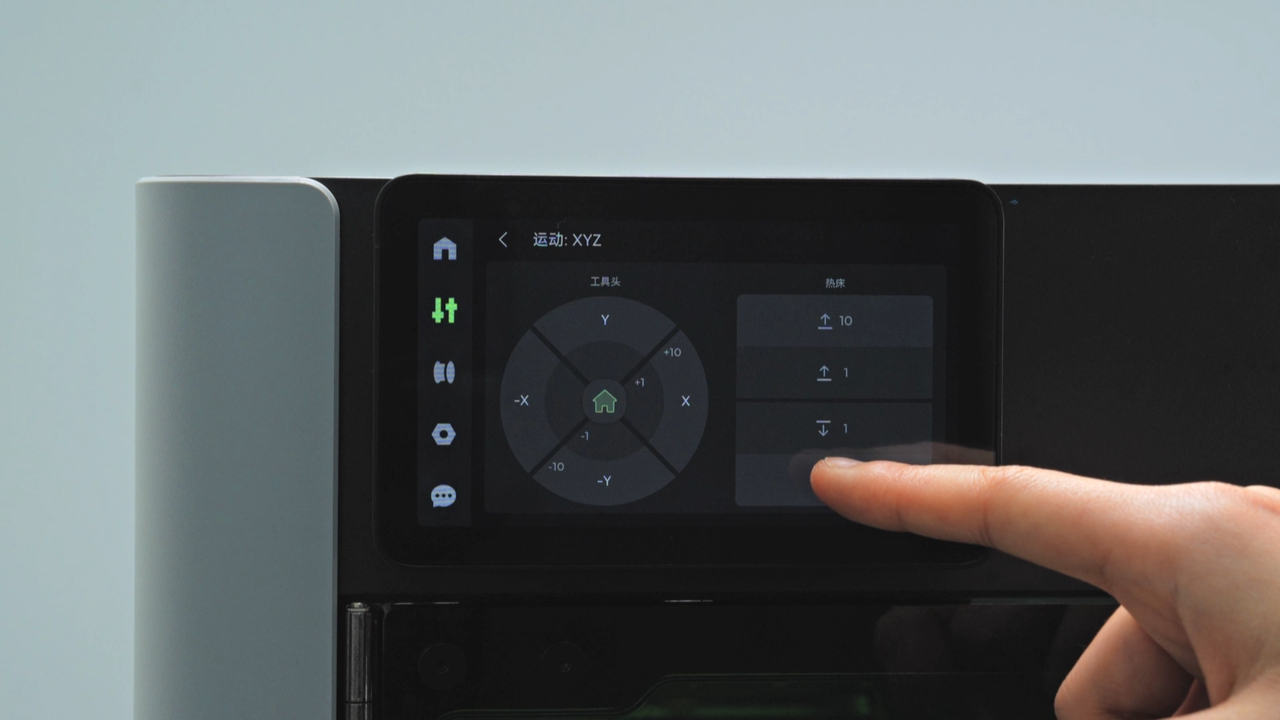

Paso 2. Bajá la cama caliente

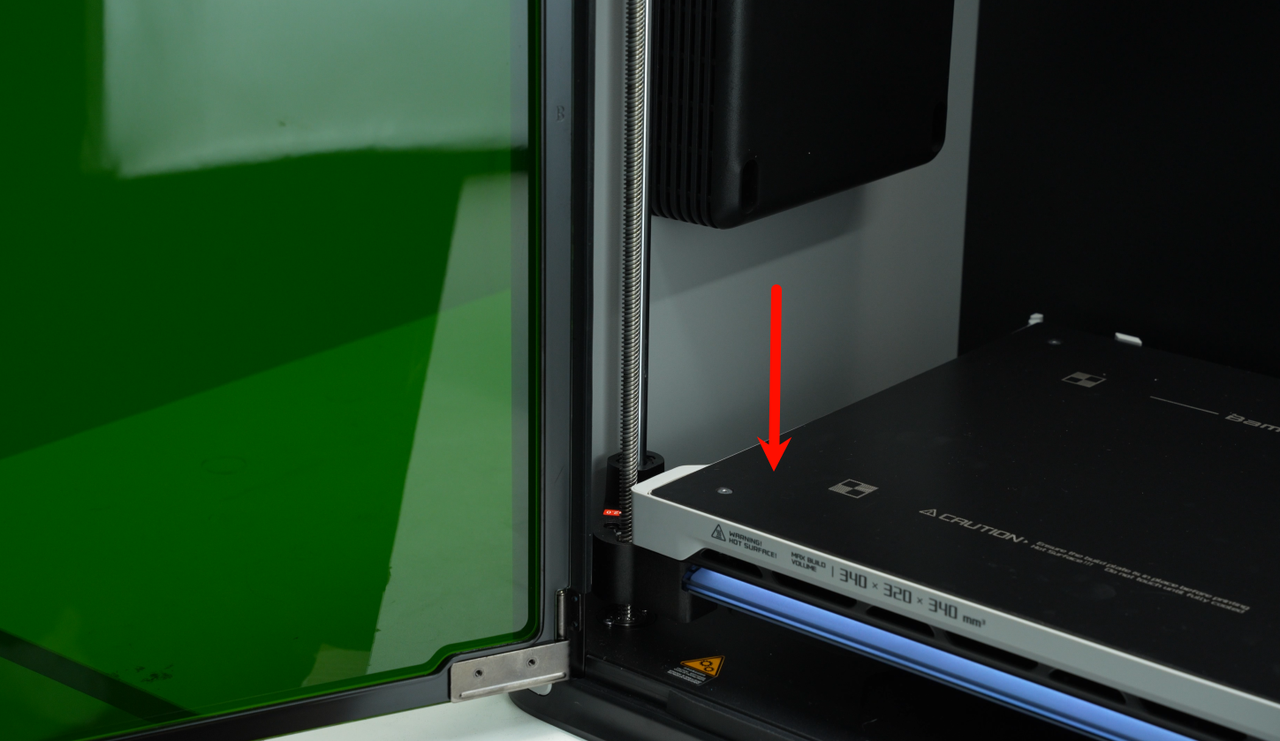

Mové la cama caliente a la posición más baja para tener espacio cómodo para laburar y evitar interferencias.
Paso 3. Traba la cama caliente

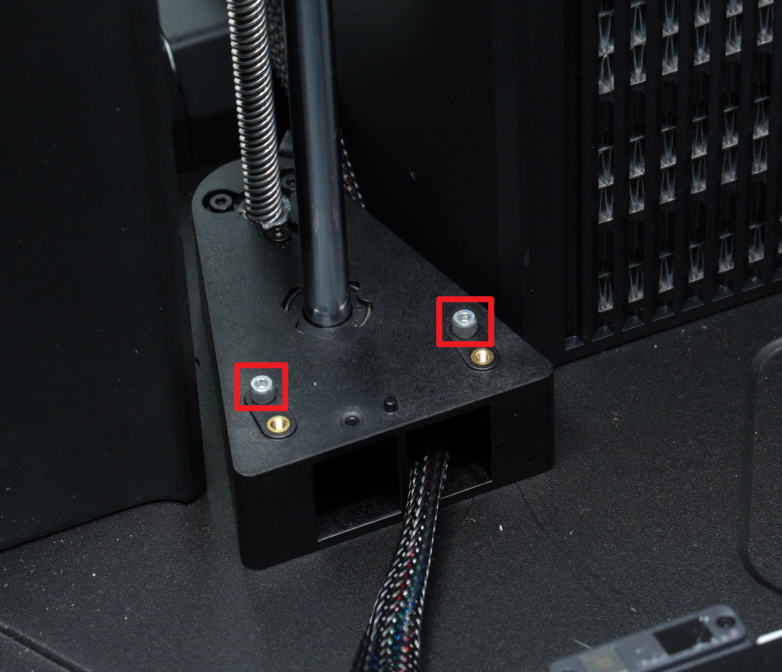

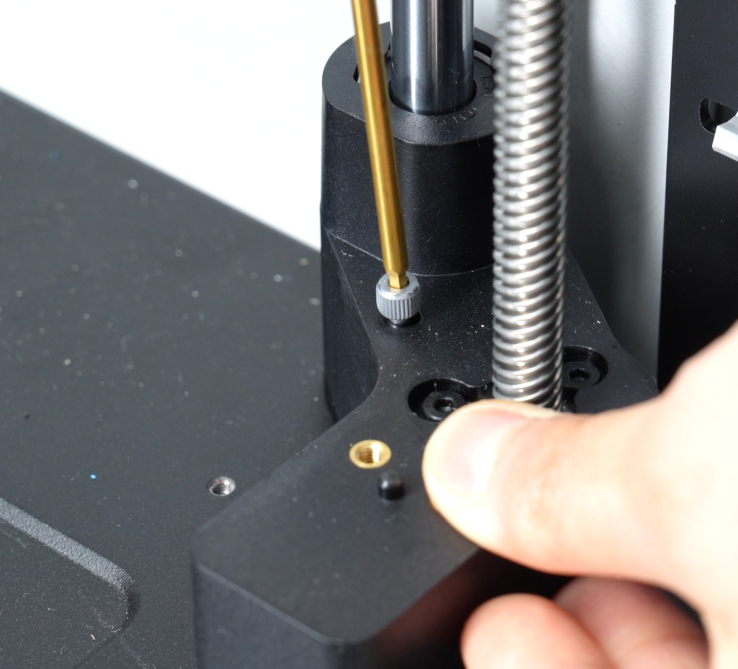

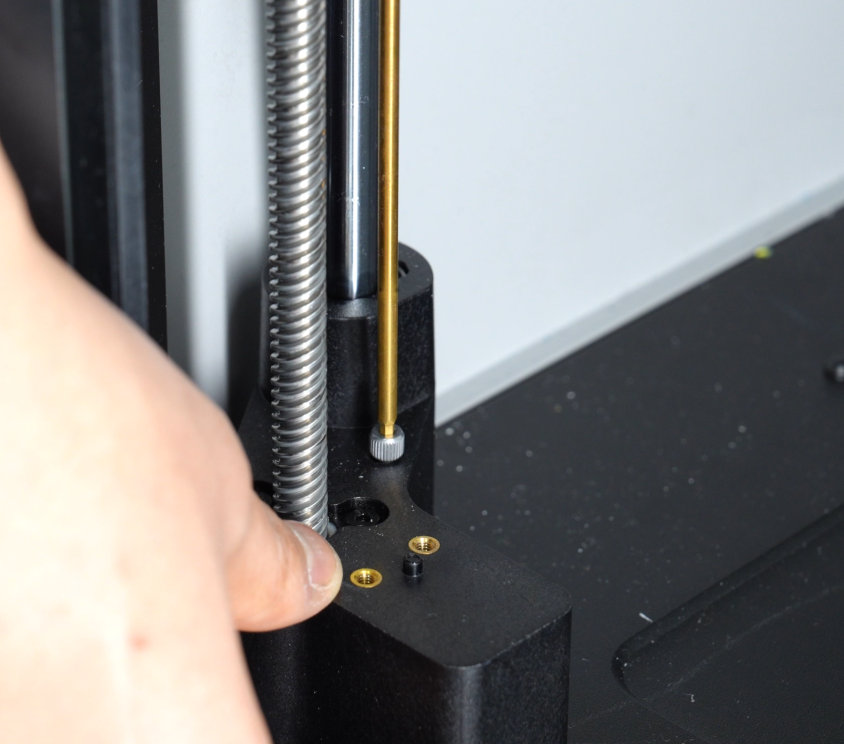

Usando un destornillador hexagonal H2.0, ajustá los cuatro tornillos de fijación del slider del eje Z (M3×35×8). Esto deja la cama caliente firme en su lugar y evita que se mueva o que el lead screw se doble por algún golpe mientras operás.
Paso 4. Sacá la correa del eje Z

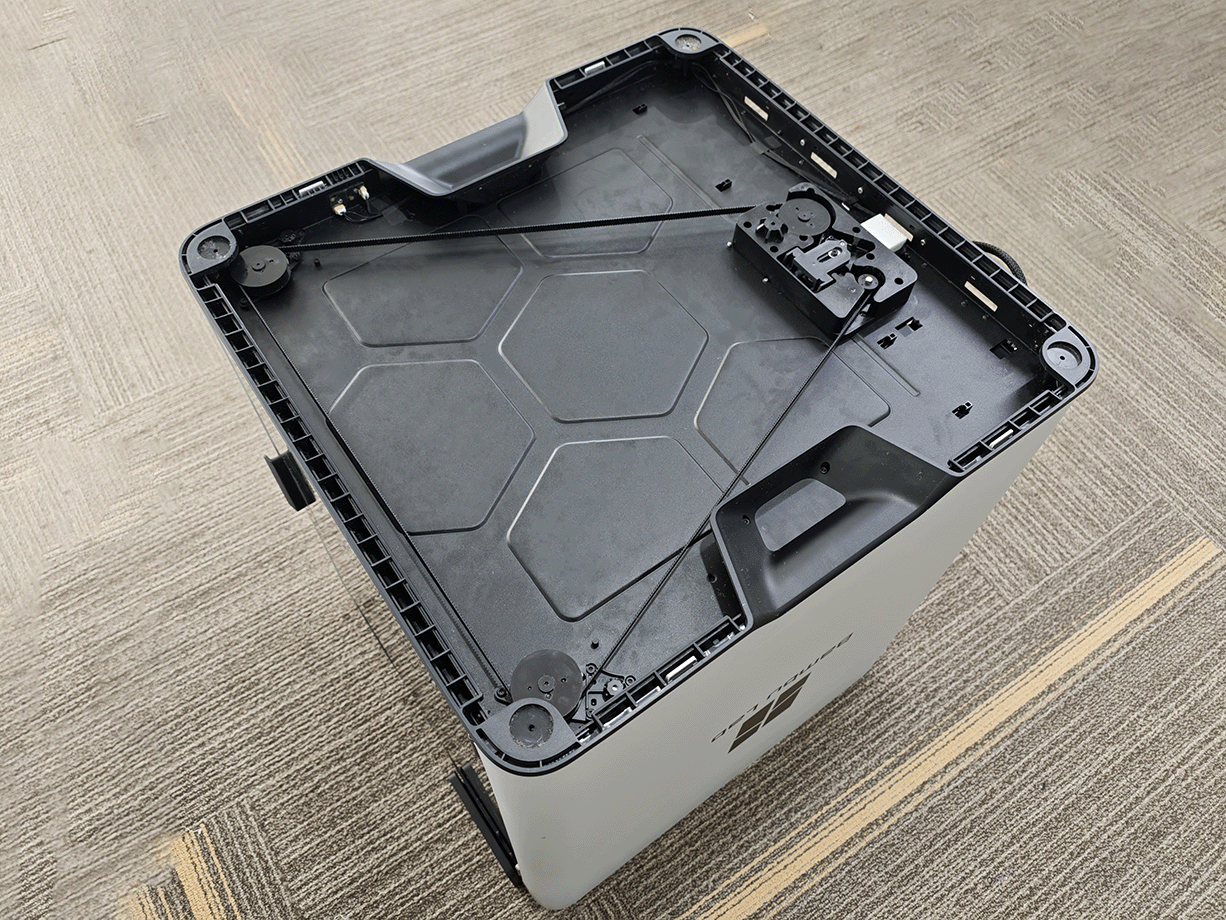

Acostá el equipo despacio, dejando la base hacia arriba para que sea más fácil desarmar todo. (Nota: por comodidad para las fotos, en el artículo no siempre se usa este método de posición).

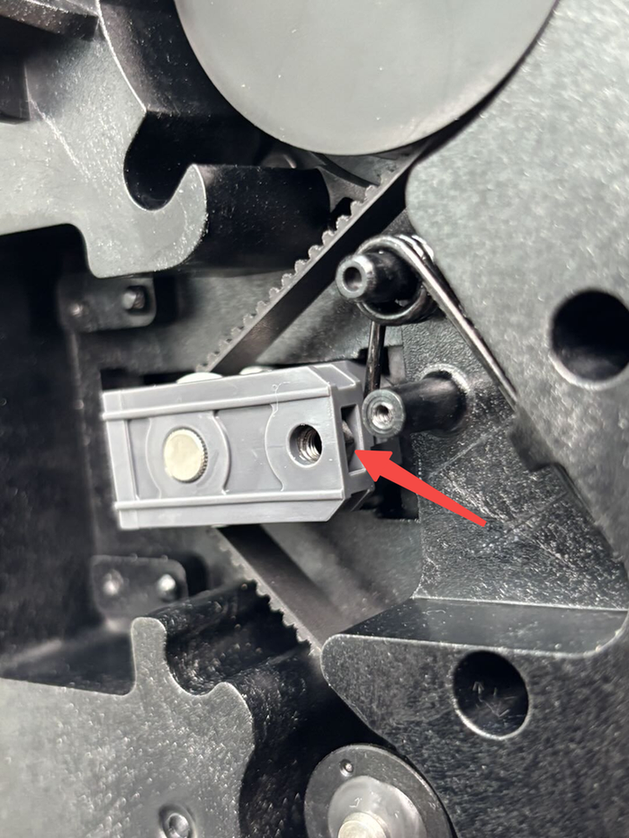

Soltá el resorte de torsión del tensor del eje Z. Ojo que tiene mucha fuerza elástica; hacelo con cuidado para no lastimarte si salta.

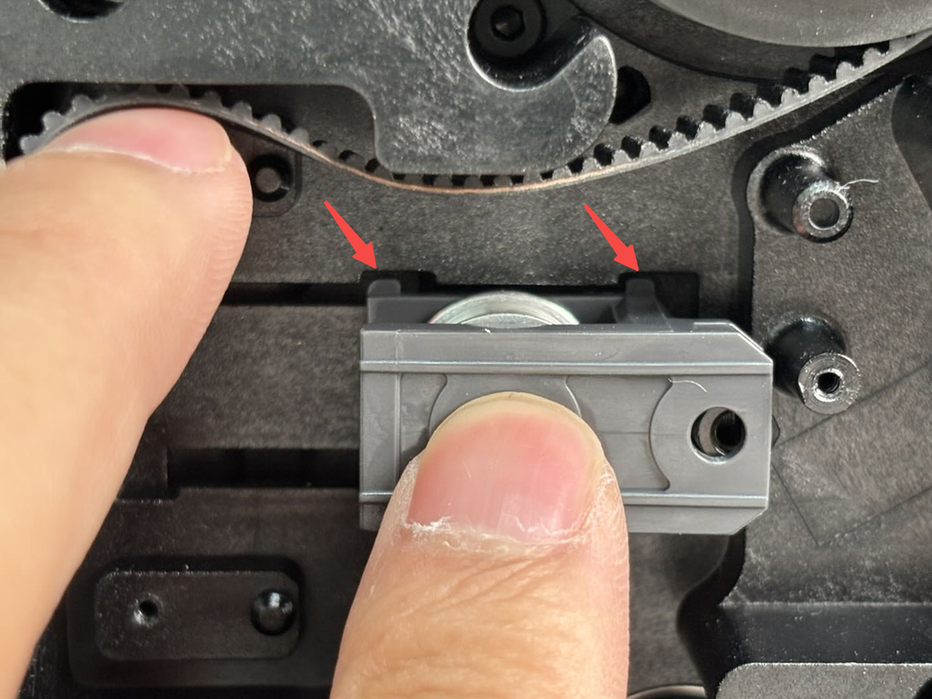

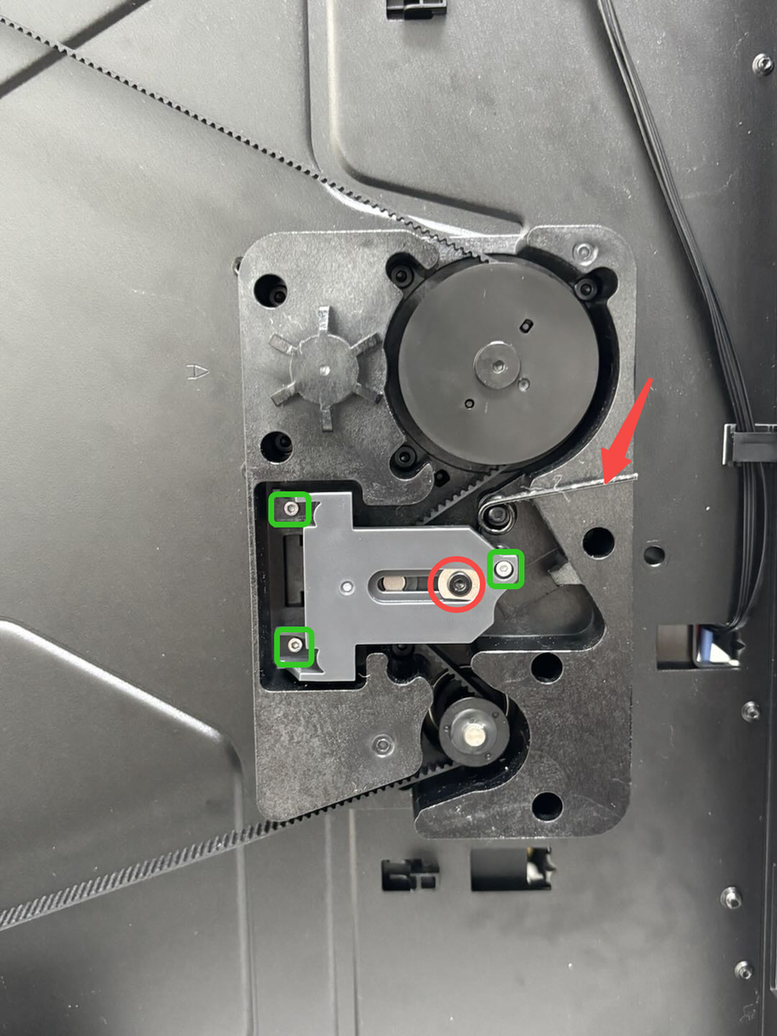

Usá una llave hexagonal H2.0 para sacar el tornillo marcado con un círculo; fijate que del otro lado del tornillo hay una tuerca chiquita. Si se cae, guardala bien para el rearmado. Usá una llave H1.5 para sacar los tres tornillos de la tapa del tensor (marcados en verde, BT2x5). Retirá la tapa y el resorte; después empujá el slider del tensor hacia adelante hasta que las trabas de la base del tensor coincidan con las muescas del fondo de la impresora para poder sacarlo.

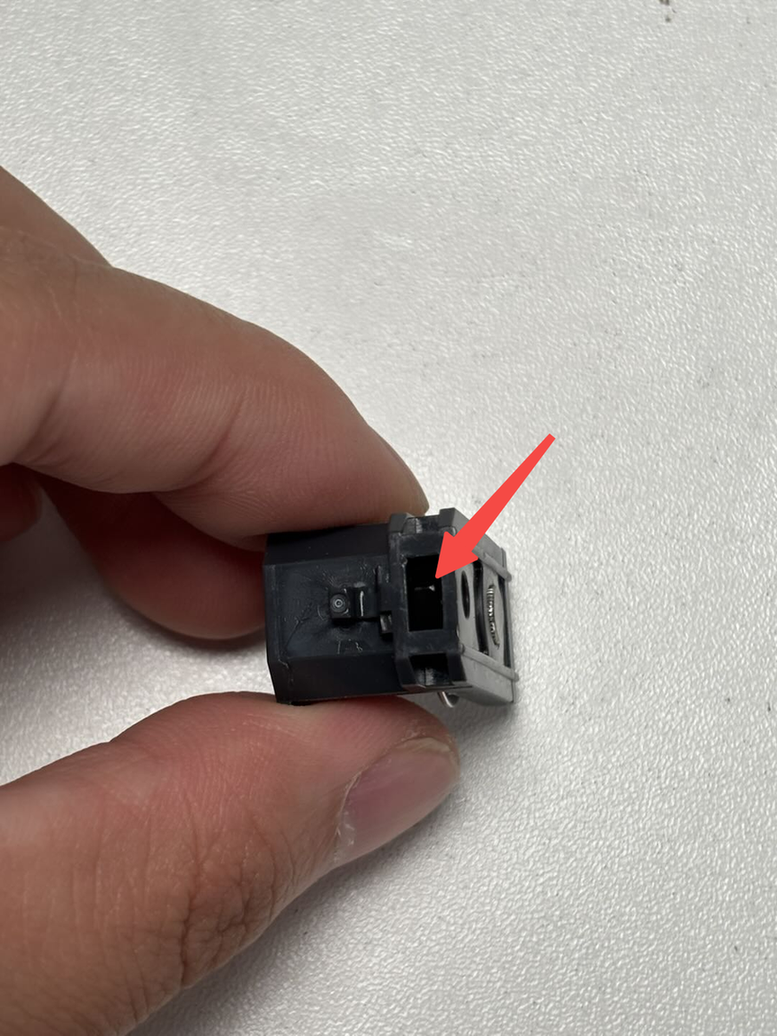

Nota: Adentro del tensor hay una tuerca. Tené cuidado de no perderla cuando lo saques.

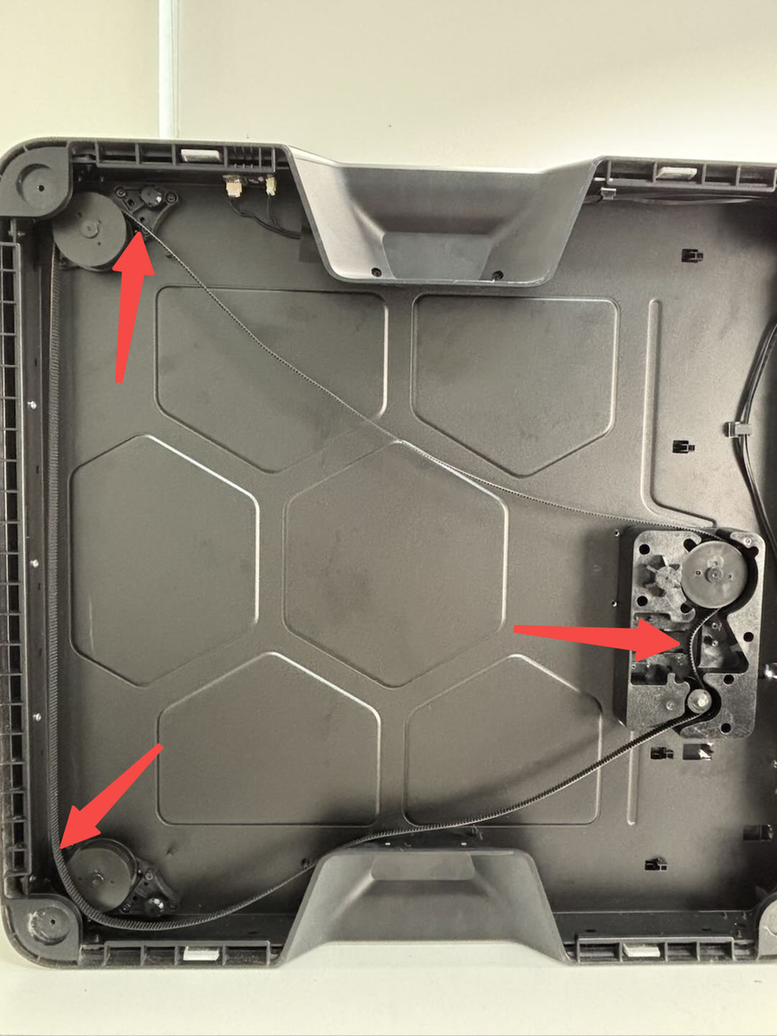

Retirá la correa siguiendo el borde de la polea sincrónica del eje Z. Como ya sacaste el tensor, la correa sale directo.
Quitar el anillo plástico inferior de la carcasa
Paso 1. Sacá la manija del anillo inferior y los tornillos

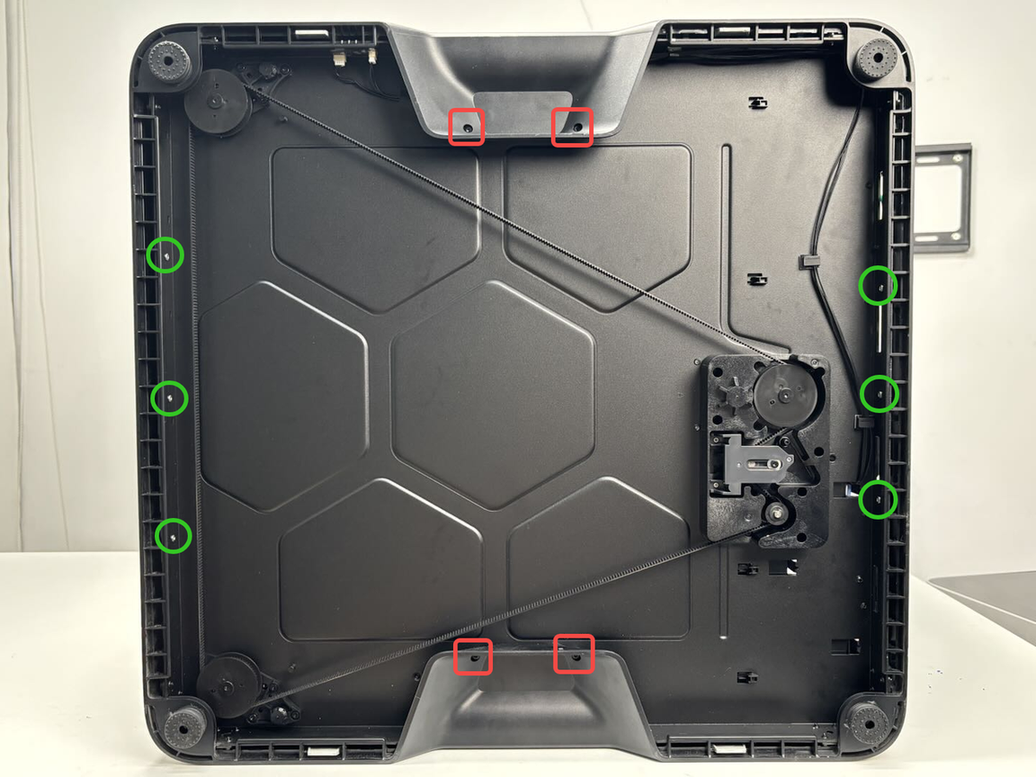

Con un destornillador hexagonal H2.0, sacá los cuatro tornillos M3×6 de la manija (marcados con cuadrados rojos). Después, usá el mismo destornillador para sacar los seis tornillos BT2×5 de los costados (marcados con gr...
