Este artículo describe cómo realizar la actualización de láser en una H2S.
CONTENIDO DE LA PÁGINA
- Actualización de láser para H2S
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Guía en video
- Guía de operación
- Desembalar el kit de actualización de láser
- Reemplazar la ventana frontal de seguridad láser
- Instalar la cámara BirdsEye
- Instalar la bomba de aire
- Instalar el tubo de ventilación de humo
- Instalar el botón de parada de emergencia
- Desembalar el módulo láser
- Instalar el módulo láser
- Configuración de la cámara BirdsEye
- Instalar la plataforma láser
- Instalar la placa de protección láser superior
- Configuración del módulo láser
- Apéndice
- Notas finales
ÚLTIMA EDICIÓN POR: Danna - 29/05/2026
Actualización de láser para H2S
Para actualizar tu H2S a la versión H2SL, simplemente comprá el kit de actualización de láser de 10W y seguí estrictamente los pasos detallados en esta guía.
El proceso de instalación para la actualización de láser es relativamente complejo. Antes de empezar, por favor leé atentamente esta guía y mirá el video instructivo del kit para asegurarte de haber dominado completamente el método de instalación.
Nota: Algunos diagramas en esta guía usan ilustraciones del modelo H2D; sin embargo, la lógica central de instalación es consistente con la de la H2S, por lo que el proceso de actualización y reemplazo no se verá afectado.
Herramientas y materiales necesarios
- Kit de actualización de láser
- Llave Allen H2.0
Tiempo estimado: 1 hora
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica de la impresora y en los cables del cabezal. Trabajar con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, puede que necesités desarmar partes, incluyendo el hotend. Esto expone cables y componentes eléctricos que podrían entrar en cortocircuito si hacen contacto entre sí, con otro metal o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas o preguntas sobre cómo seguir esta guía, te recomendamos enviar un ticket técnico sobre tu problema y haremos lo posible para responder rápido y darte la ayuda que necesités.
Guía en video
El siguiente video de referencia es una demostración operativa de la actualización de láser para la H2D. Excepto por la necesidad de saltear el paso "Reemplazo del vidrio lateral", el resto del proceso de actualización es idéntico al del modelo H2S y se puede seguir directamente.
Guía de operación
Desembalar el kit de actualización de láser

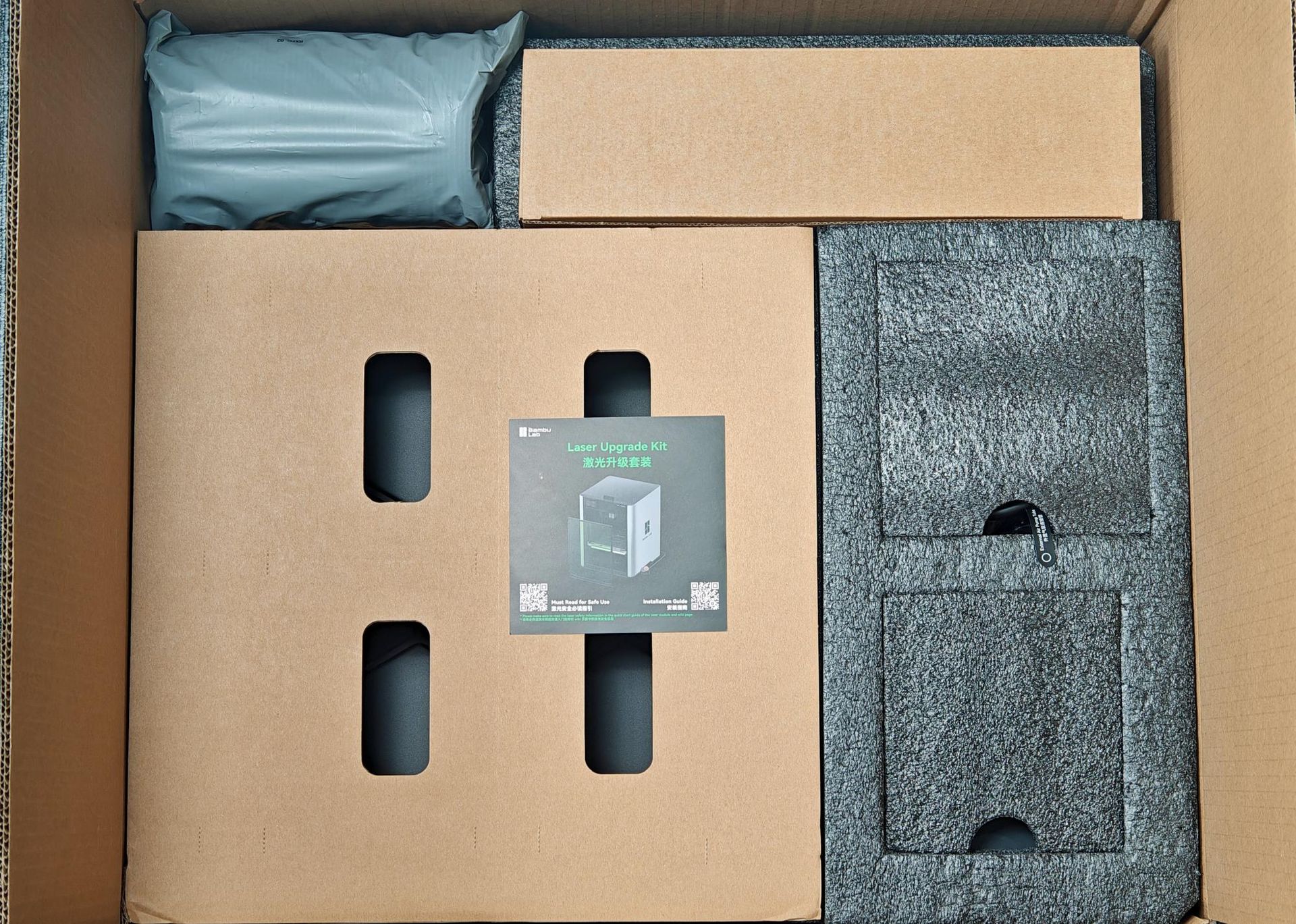

- Cortá con cuidado la caja del kit de actualización de láser.
- Retirá los insertos de espuma para ver los componentes del kit.
- Sacá todos los componentes del kit de la espuma y apoyalos en tu superficie de trabajo.

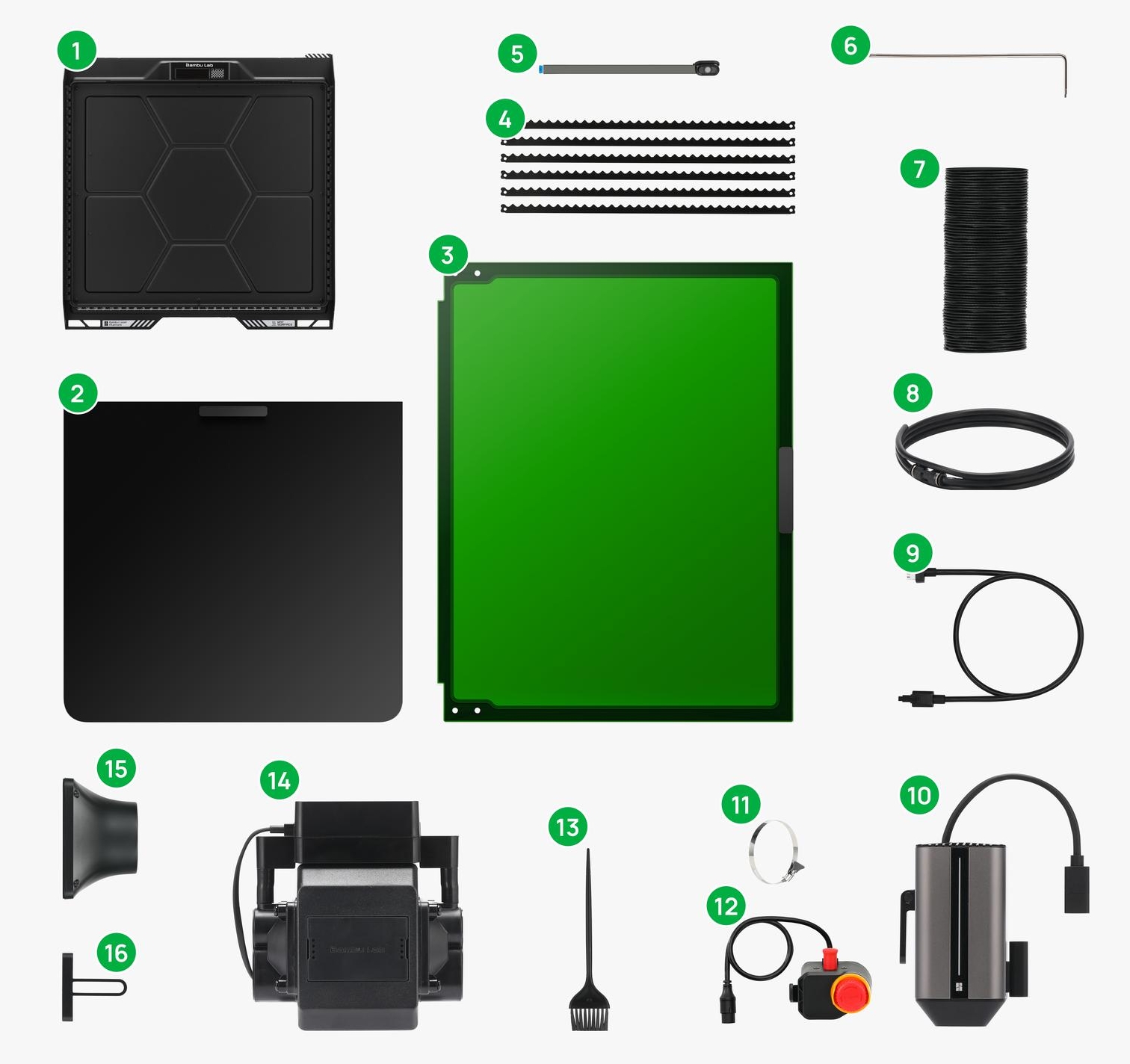

Nota: Los clips y tornillos de la cámara BirdsEye no están marcados en la siguiente imagen, pero vienen incluidos en el kit de actualización.
- Base del láser
- Placa de protección láser superior
- Ventana frontal de seguridad láser
- Listones *6
- Cámara BirdsEye
- Llave Allen H2.5
- Tubo de ventilación de humo
- Tubo de asistencia de aire
- Cable de conexión de la bomba de aire
- Módulo láser de 10W
- Abrazadera de tubo
- Botón de parada de emergencia
- Cepillo de limpieza
- Bomba de aire
- Adaptador del tubo de ventilación de humo
- Bloques de presión *4
Reemplazar la ventana frontal de seguridad láser
Retirar la puerta de vidrio frontal normal de la H2D

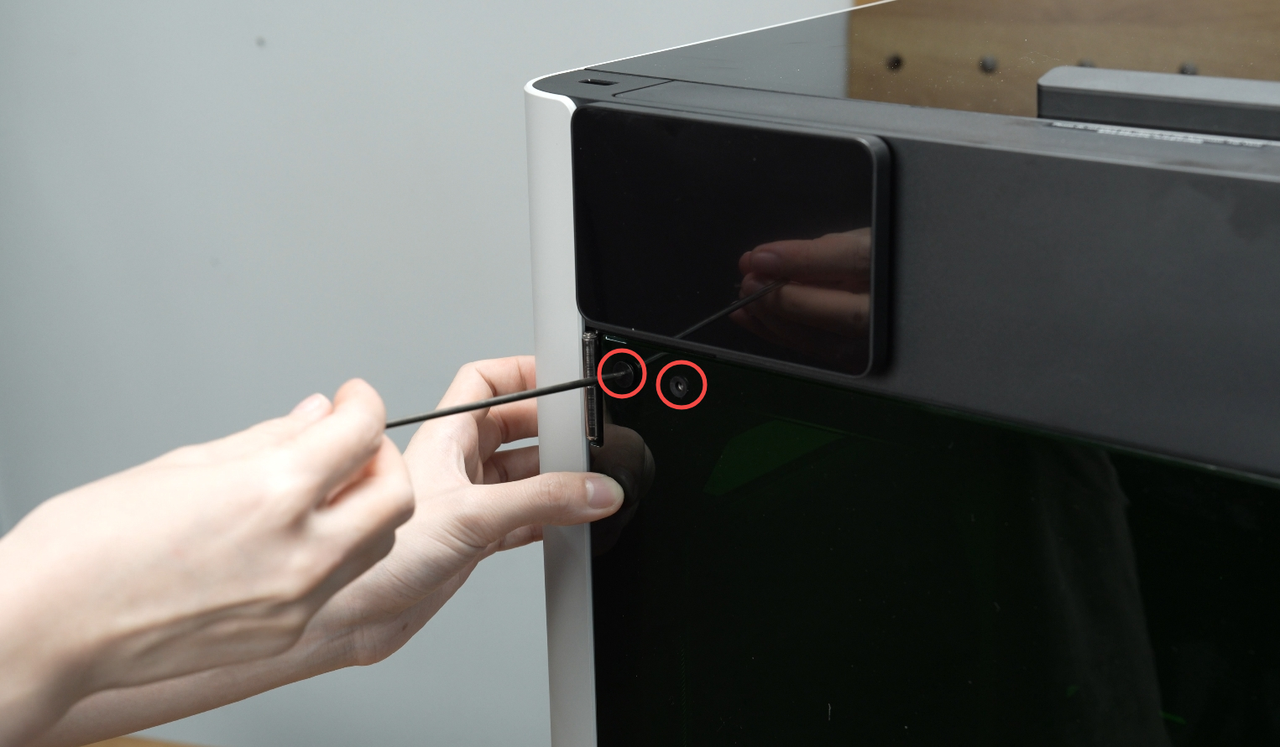

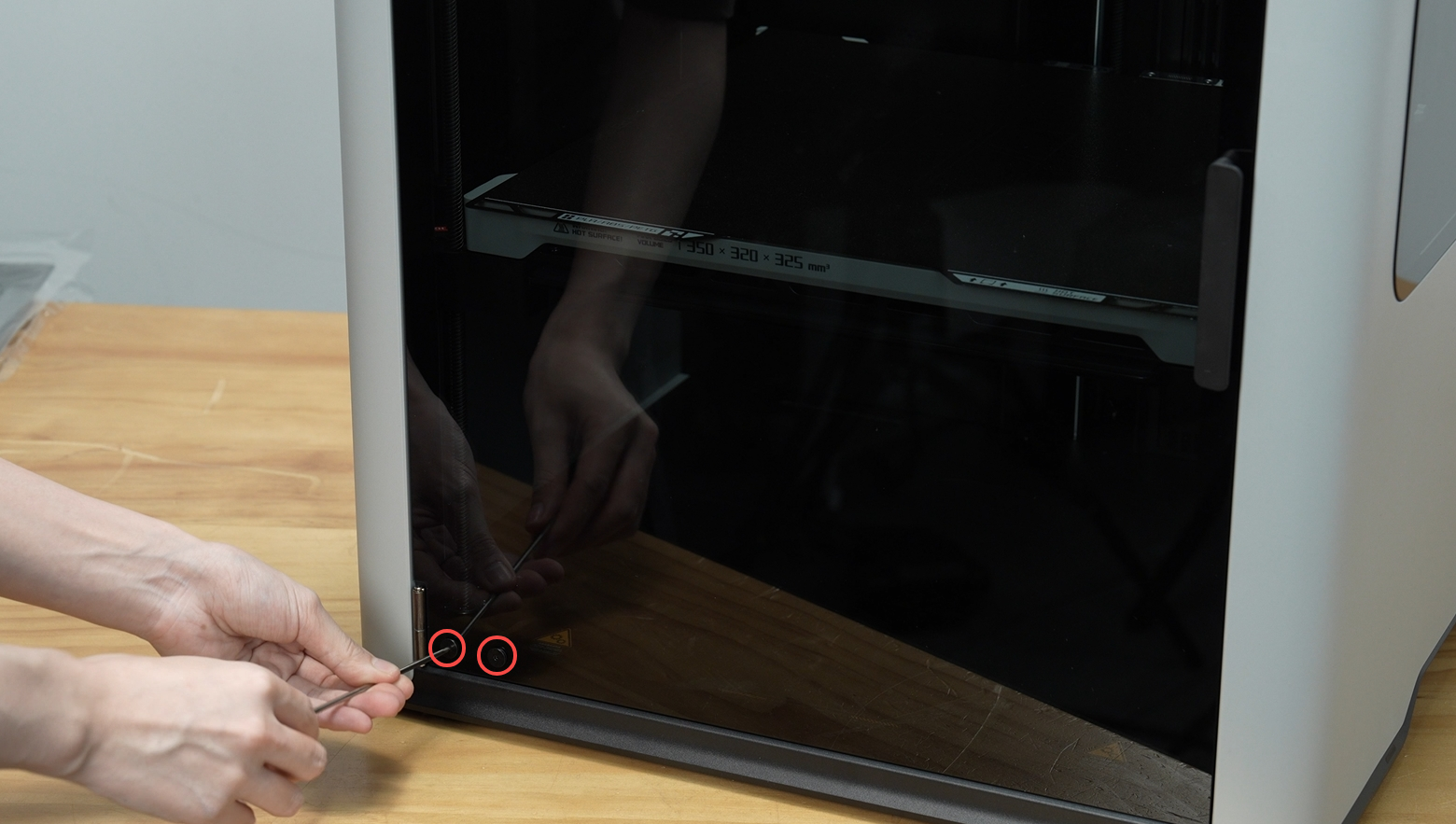

- Sacá los dos tornillos en la parte superior e inferior de la puerta, cerca de la bisagra.
Nota: Mientras sacás los últimos tornillos, asegurate de sostener la puerta de vidrio frontal con las manos para evitar que se caiga y se dañe.

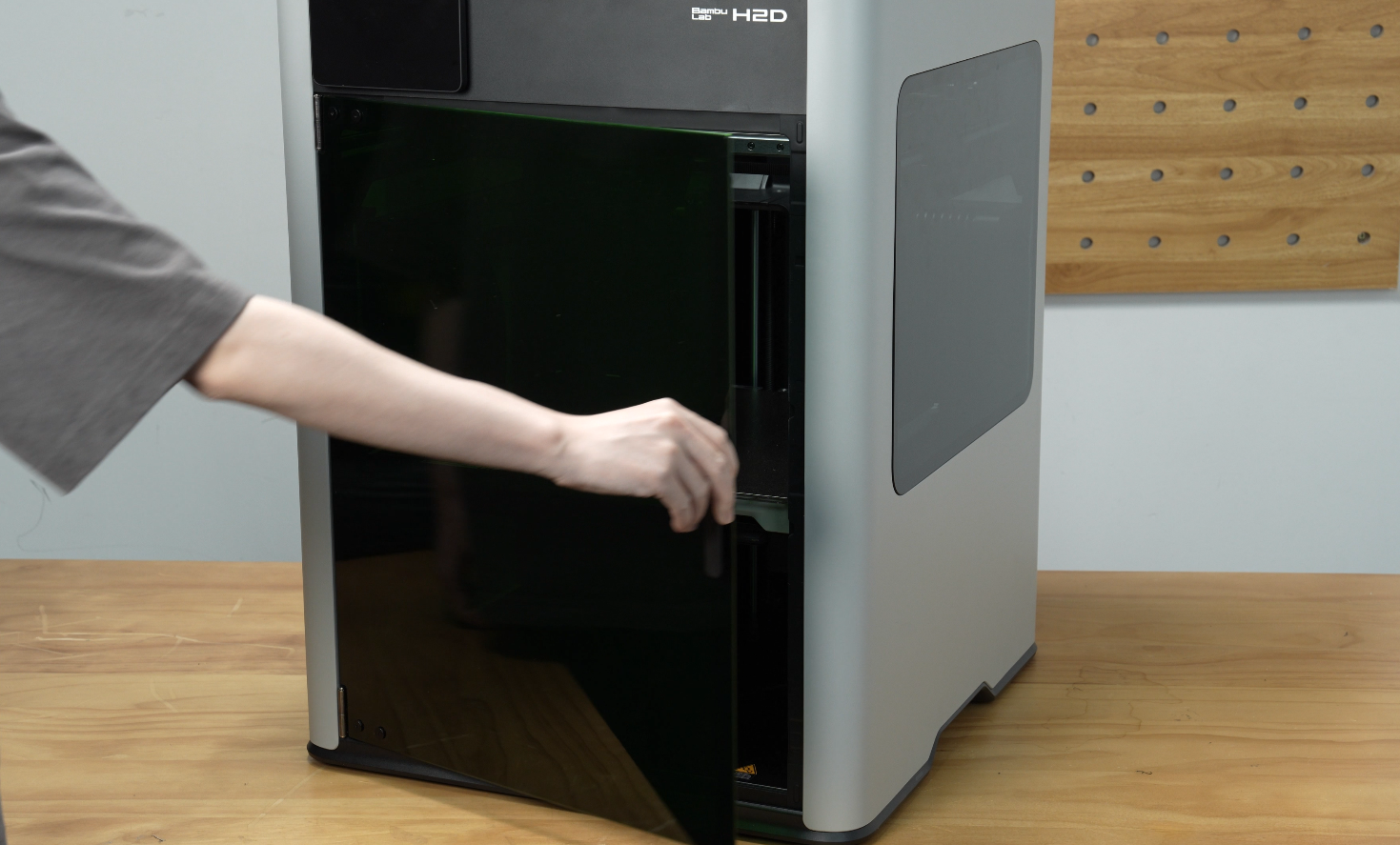

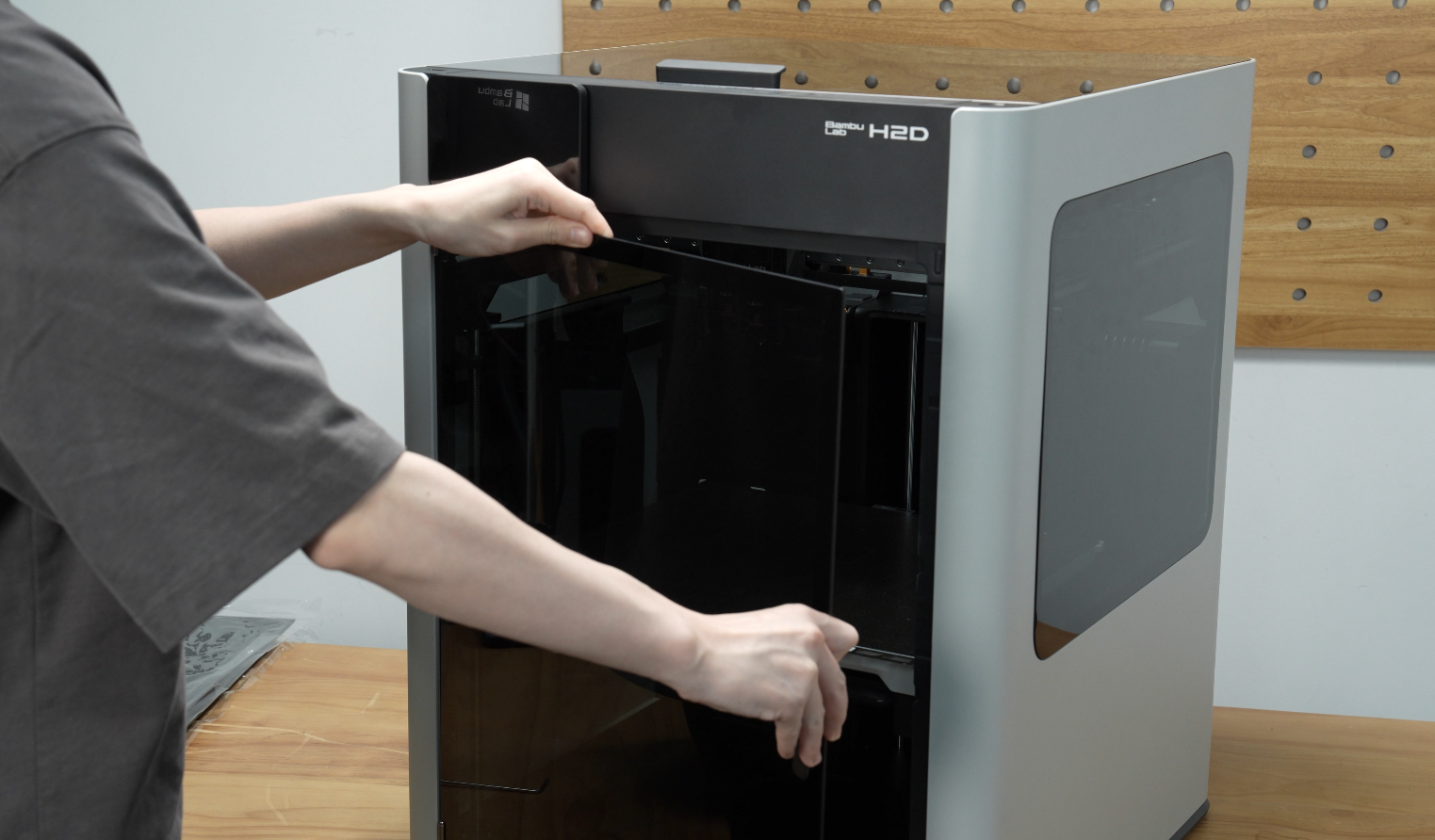

- Retirá el vidrio de la puerta frontal.
Nota: Tené especial cuidado de evitar que cualquier cosa dura golpee la puerta de vidrio mientras la manipulás o la guardás. Protegé especialmente los bordes exteriores del vidrio.
Instalar la ventana frontal de seguridad láser

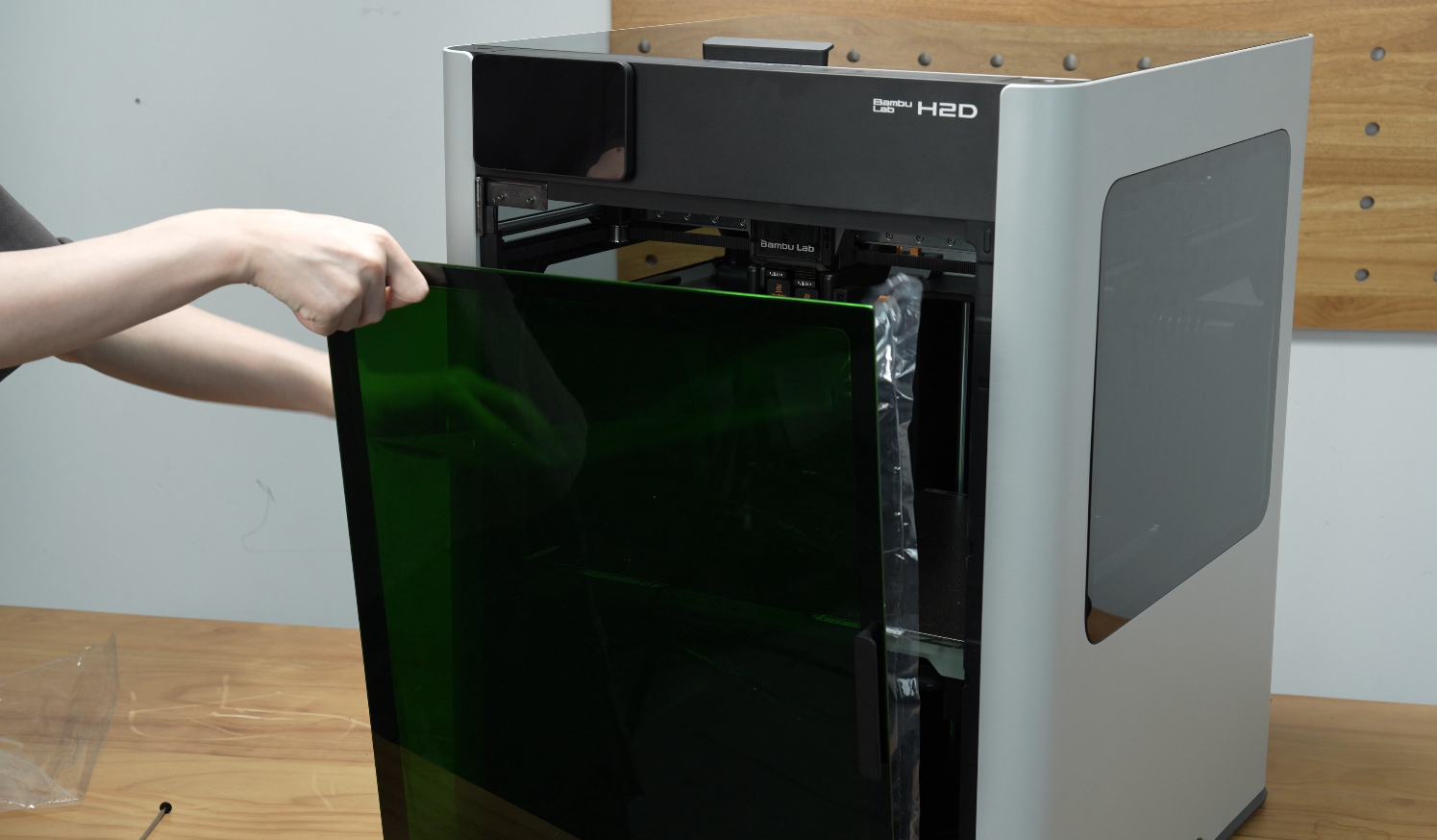

- Sacá el film protector de la ventana frontal de seguridad láser;
- Juntá los 4 tornillos que sujetaban la puerta original.

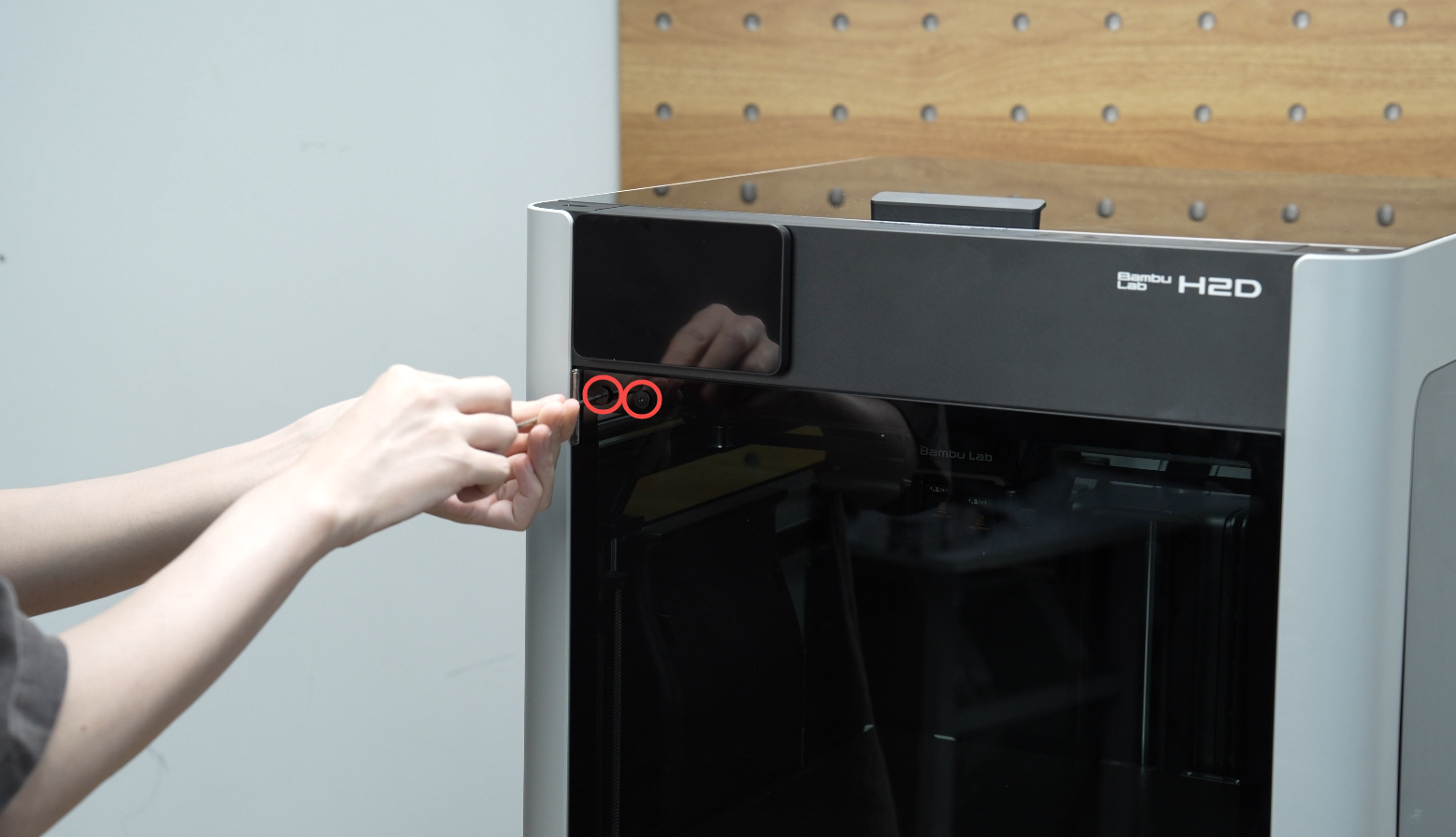

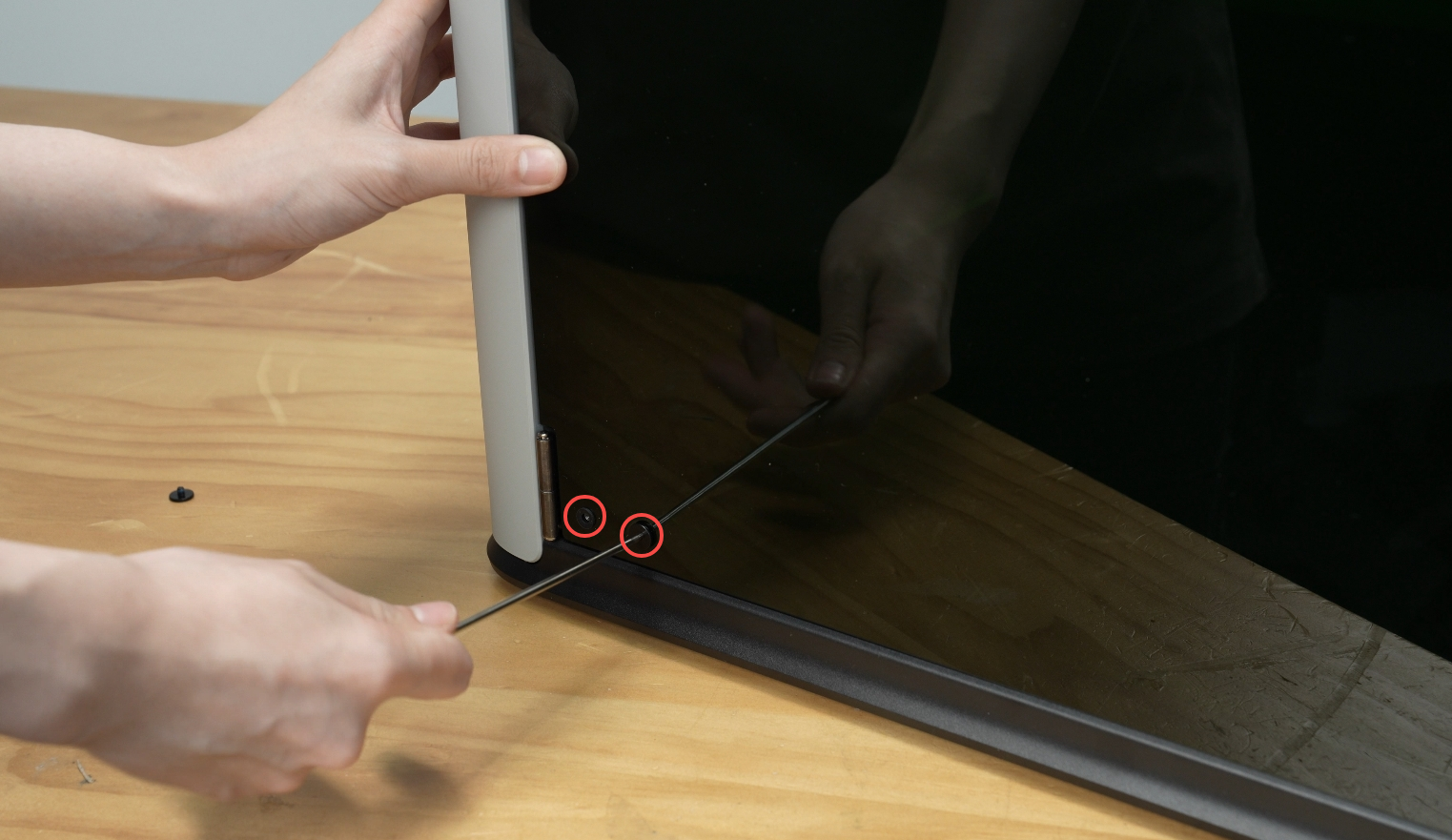

- Sostené la ventana de seguridad láser en su lugar y alineada con los agujeros de los tornillos con la mano, y ajustá los dos tornillos de arriba y los dos de abajo. Los tornillos deben quedar firmes, pero no los aprietes de más.

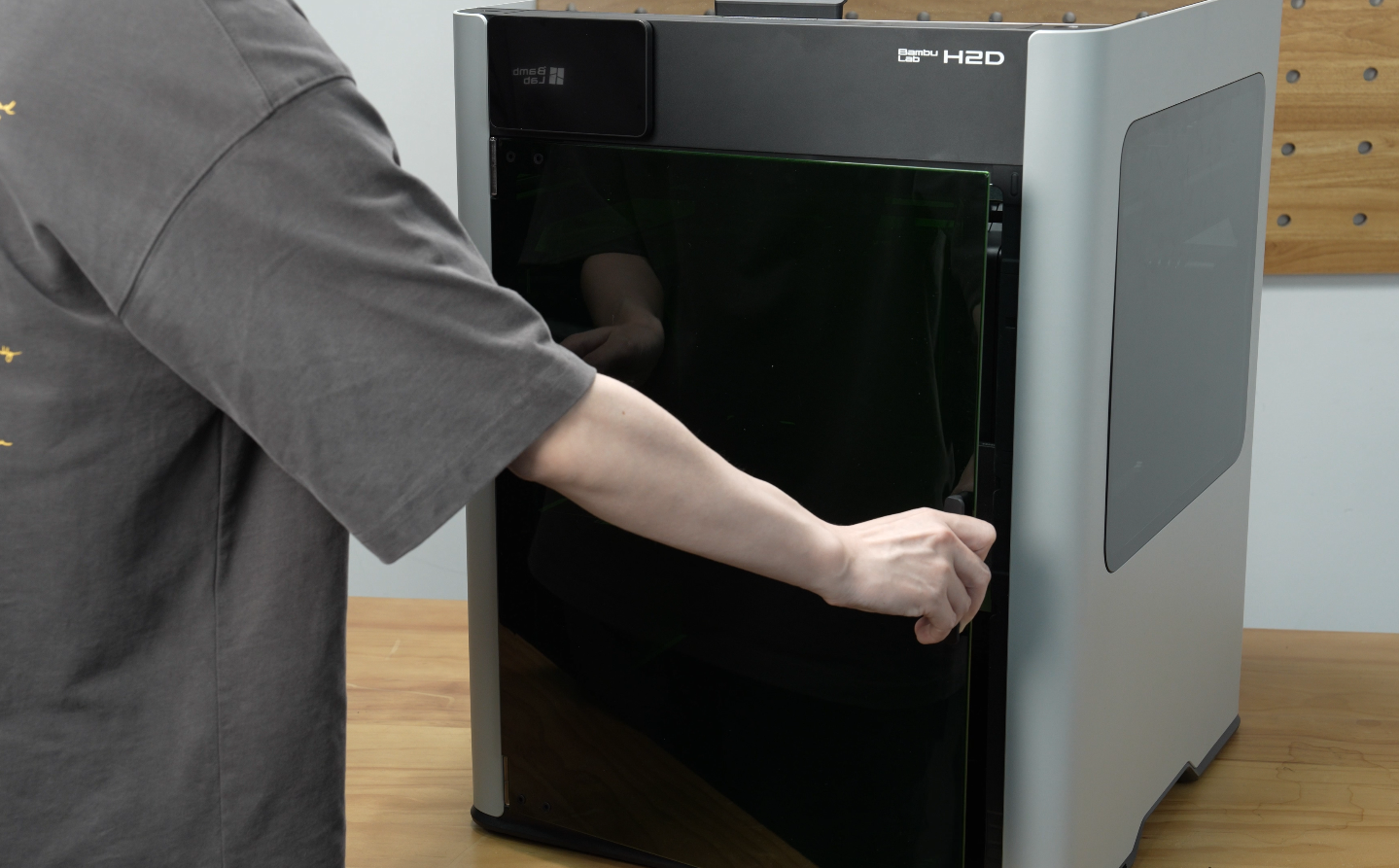

- Una vez terminada la instalación, probá la ventana frontal de seguridad láser abriéndola y cerrándola para verificar que esté bien instalada.
Instalar la cámara BirdsEye
Consejo de privacidad: Por favor, asegurate de que la cámara esté instalada correctamente para que su campo de visión apunte bien hacia la cámara de la impresora, así evitás problemas de detección de la build plate o de los nozzles.
Fijar la cámara BirdsEye

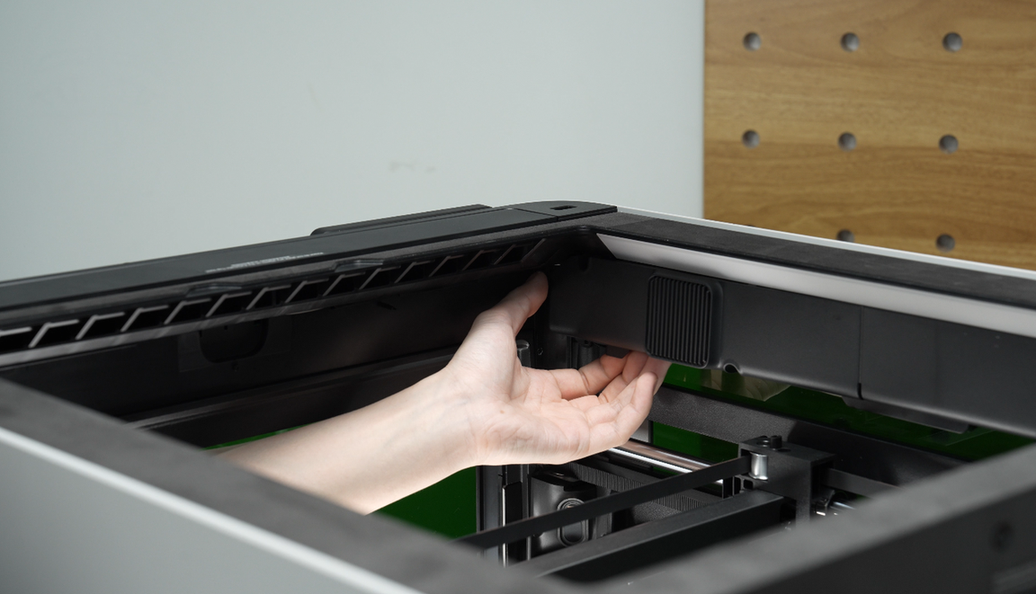

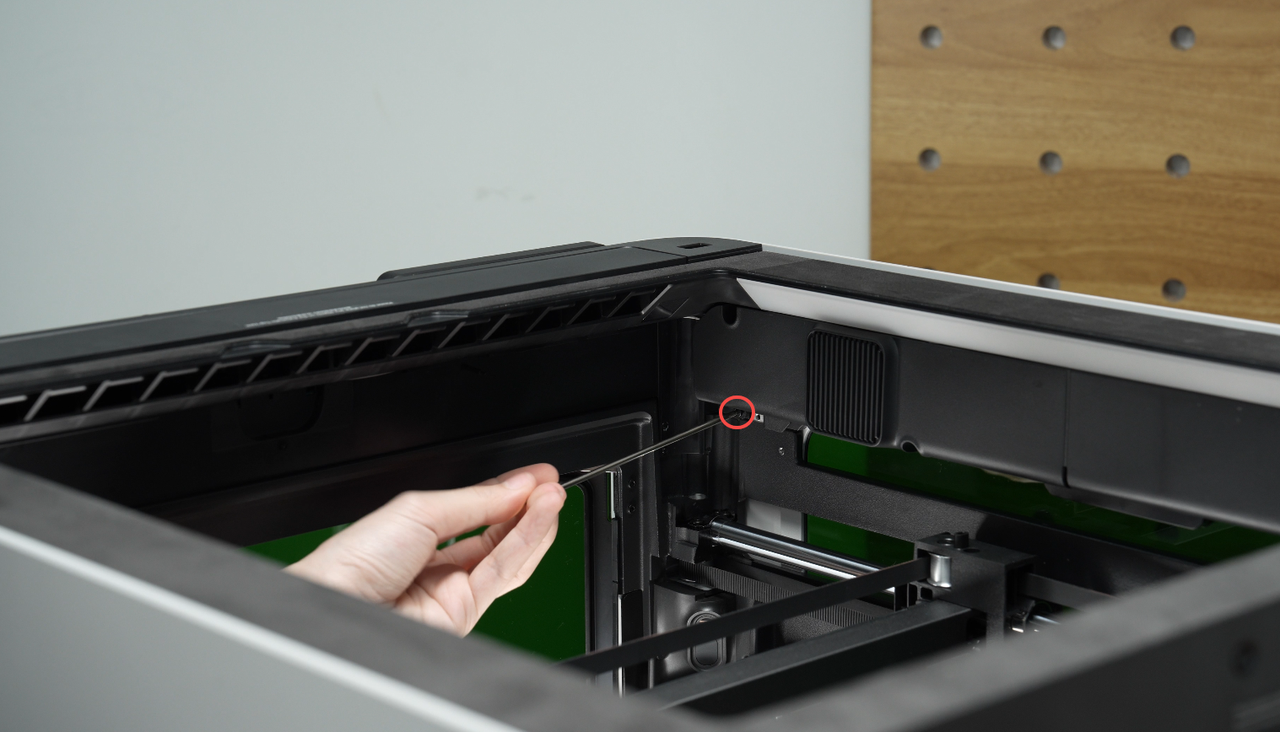

- Sacá el tornillo de la tapa de la placa AP, como se muestra en la imagen.
- Abrí la tapa de la placa AP tirando desde abajo.
- Usá una llave Allen para correr suavemente el cable LED, como se ve en la imagen, para evitar apretarlo al instalar la cámara BirdsEye.
- Instalá la cámara BirdsEye. Alineá las dos hebillas laterales de la carcasa de la cámara con las dos pequeñas ranuras de la impresora, como se muestra.
- Presioná suavemente la carcasa de la cámara hacia arriba hasta que escuches un "click", lo que indica que quedó instalada de forma segura.
- Limpiá la lente de la cámara con un paño de microfibra para sacar el polvo.
Conectar el cable de la cámara BirdsEye
- Sacá el protector del adhesivo del cable.
- Al pasar el cable, evitá bloquear el sensor de temperatura de la cámara y el sensor de llama que están resaltados en la imagen de abajo.
Nota: Aplicá presión firme y continua por unos 30 segundos durante la fijación para asegurar una buena adherencia.
- Abrí con cuidado la traba fina en la esquina superior izquierda de la placa AP.
- Pasá el cable de la cámara por detrás de los otros cables y conectalo a la placa AP en el conector con la traba que acabás de abrir.
- Asegurate de que el cable esté bien asentado y derecho, y presioná la traba firmemente para bloquearlo.
- Cerrá la tapa de la placa AP.
- Ajustá el tornillo de fijación.
- Despegá el protector del adhesivo del clip del cable.
- Alineá el clip con el agujero del tornillo a la derecha de la cámara BirdsEye y pegalo en su lugar como se muestra abajo.
Nota: Aplicá presión firme y continua por unos 15 segundos durante la fijación para asegurar una adherencia segura.
- Instalá el segundo clip en la sección media entre la cámara BirdsEye y el primer clip, y presionalo firmemente en su lugar;
- Ajustá el tornillo para asegurar el clip.
Nota: En algunas versiones de la impresora no hay agujeros para tornillos reservados. Solo necesitás pegar los dos clips como corresponde.
Instalar la bomba de aire
Prestá atención a la diferencia de longitud de los tubos de asistencia de aire. Fijate en el sticker del tubo largo.
- Insertá el tubo corto de asistencia de aire en la entrada de filamento TPU en la parte trasera de la impresora.
- Asegurá el tubo de asistencia de aire en los dos clips a lo largo de la cadena de cables del cabezal.
- Conectá el cable de la bomba de aire a la bomba.
- Conectá el conector de 4 pines del cable de la bomba de aire en uno de los puertos de 4 pines en la parte trasera de la impresora.
- Conectá el extremo restante del tubo de asistencia de aire a la interfaz de la bomba de aire.
- Después de insertarlo, mové suavemente el tubo de asistencia de aire para confirmar que esté bien conectado.
- Apoyá la bomba de aire sobre la mesa.
Nota: La bomba de aire puede vibrar, así que es importante asegurarse de que esté ubicada en un lugar seguro para que no se caiga y se dañe.
Instalar el tubo de ventilación de humo
- Colocá el adaptador del tubo de ventilación sobre el ventilador de escape de la cámara en la parte trasera de la impresora y ajustá los cuatro tornillos.
- Poné la abrazadera de tubo en un extremo del tubo de ventilación de humo e instalá el tubo sobre el adaptador de ventilación para que lo cubra por completo. Ajustá la abrazadera sobre la parte del tubo de ventilación que encaja en el adaptador hasta que quede firme.
- Después de la instalación, tirá con fuerza del tubo de ventilación para confirmar que esté completamente asegurado.
Instalar el botón de parada de emergencia
- Verificá que la llave de seguridad esté insertada en el botón de parada de emergencia;
- Instalá el botón de parada de emergencia levantando la impresora y colocando el clip del botón bajo el borde de la misma.
- Sacá la llave de seguridad de encendido de la parte trasera de la impresora y conectá el cable del botón de parada de emergencia.
Desembalar el
