Acá tenés los pasos para desempacar y configurar tu equipo. Mirá bien las indicaciones para no dañar ningún componente y que todo te quede funcionando bárbaro desde el primer momento.
El material de embalaje y los accesorios pueden actualizarse cada tanto. Por favor, fijate en la versión que recibas.
Guía en video
Ítems incluidos

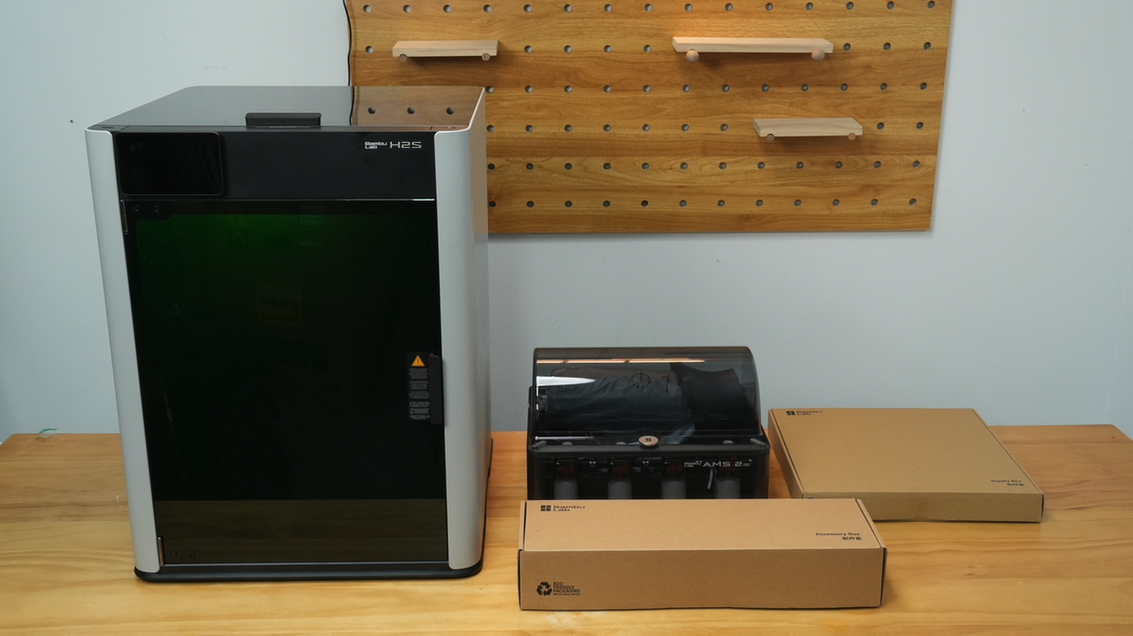

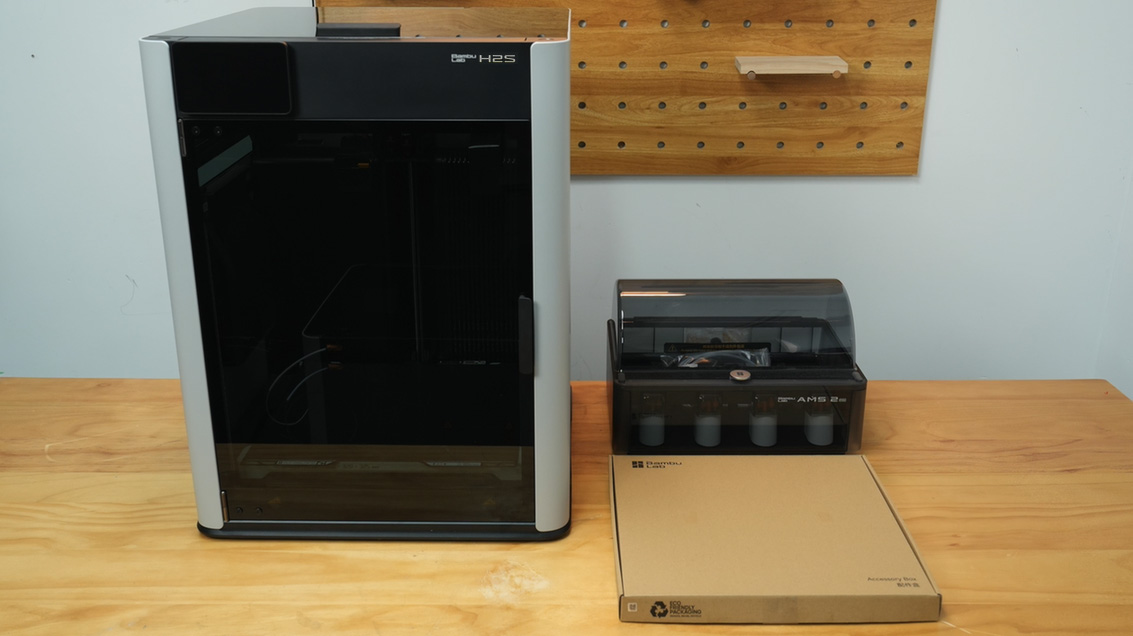

- AMS Combo: H2S, AMS 2 Pro y caja de accesorios.

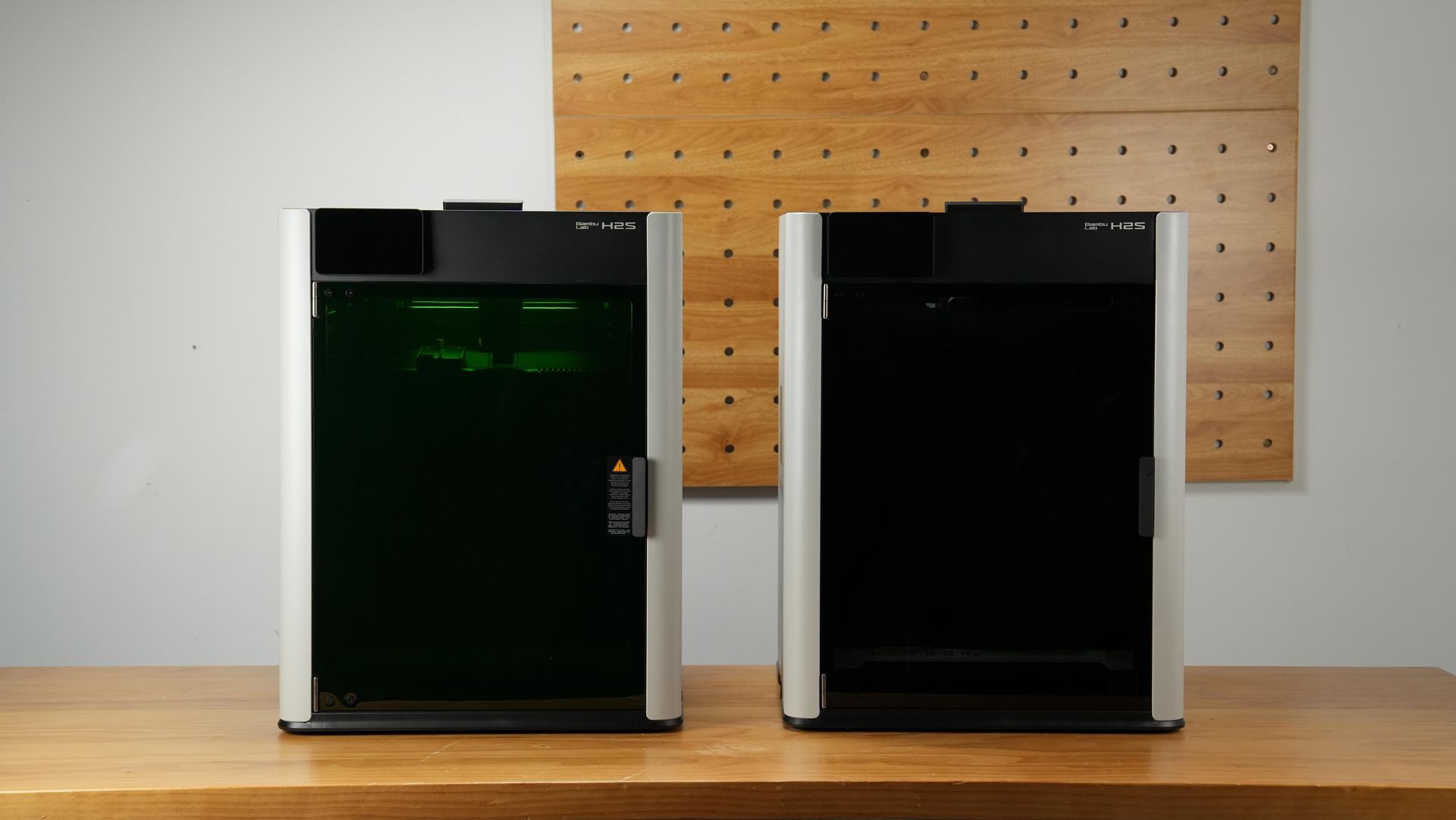

- Laser Full Combo: H2S, AMS 2 Pro, caja de insumos y caja de accesorios.
Guía de instalación del módulo láser
Guía de instalación del módulo de corte
Nota: Para el AMS Combo, el cable de corriente viene con el AMS 2 Pro. Para el Laser Full Combo, el cable está en la caja de accesorios. Por favor, consultá la lista de empaque de la H2S.
Procedimientos

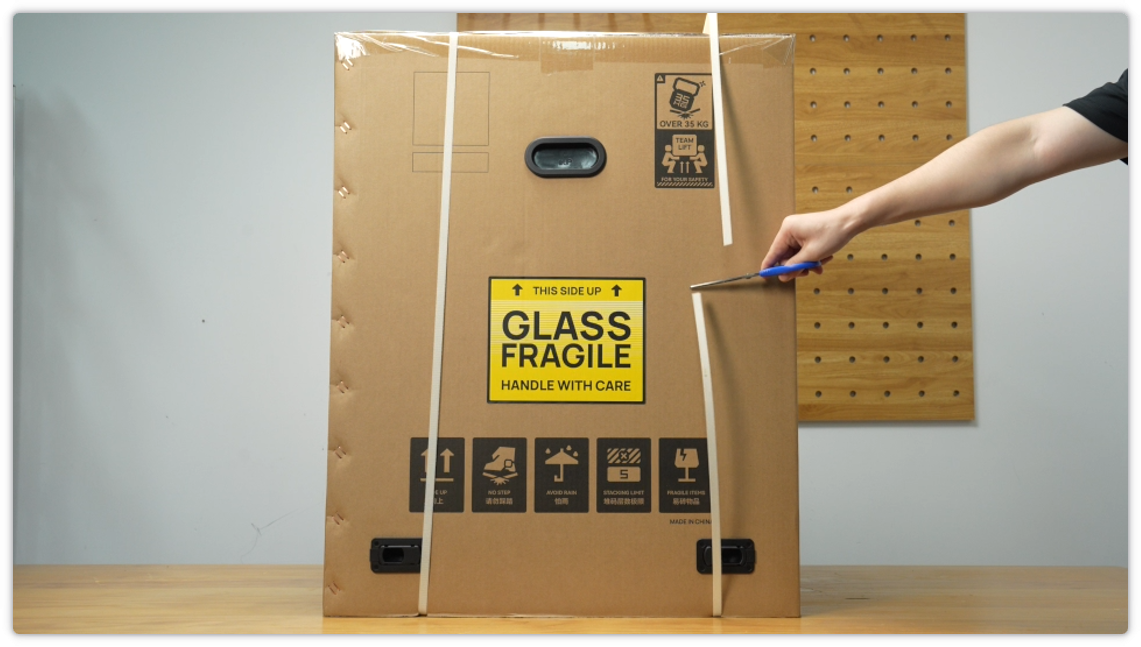

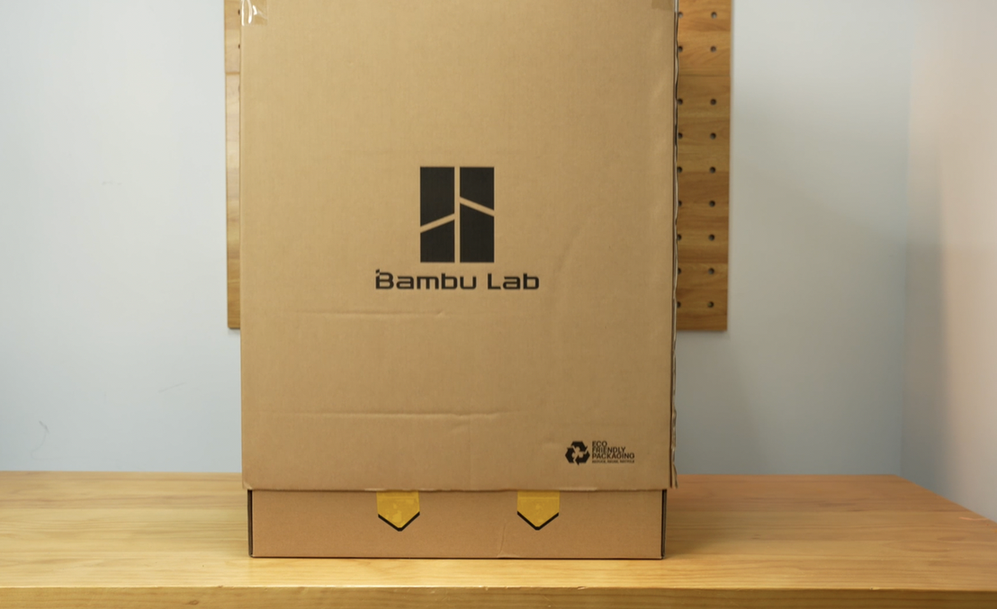

- Sacá los flejes de la caja externa.

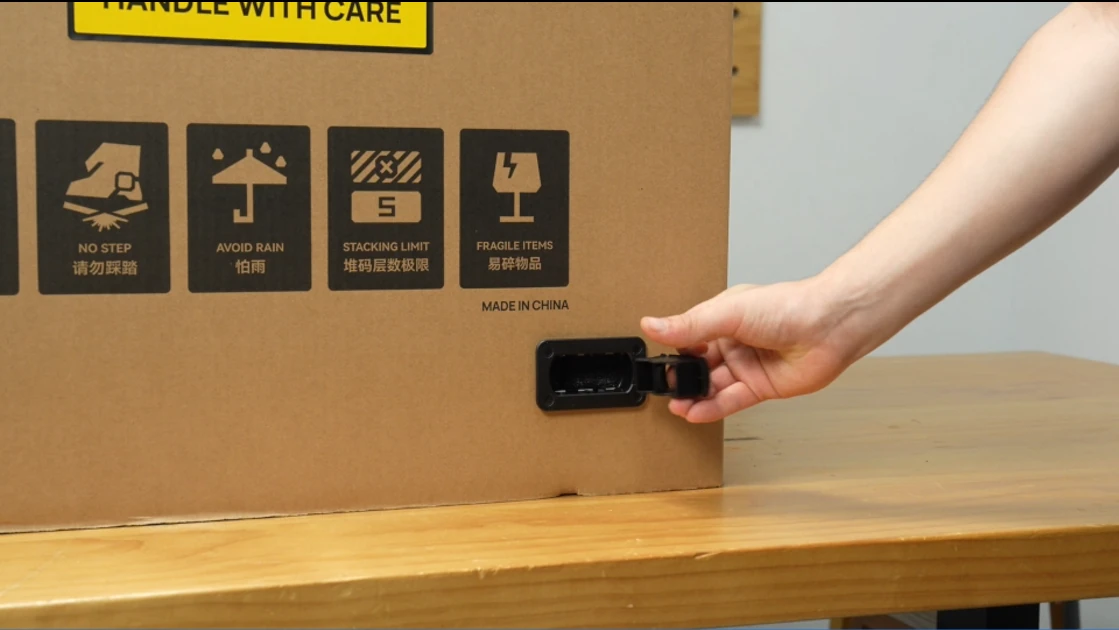

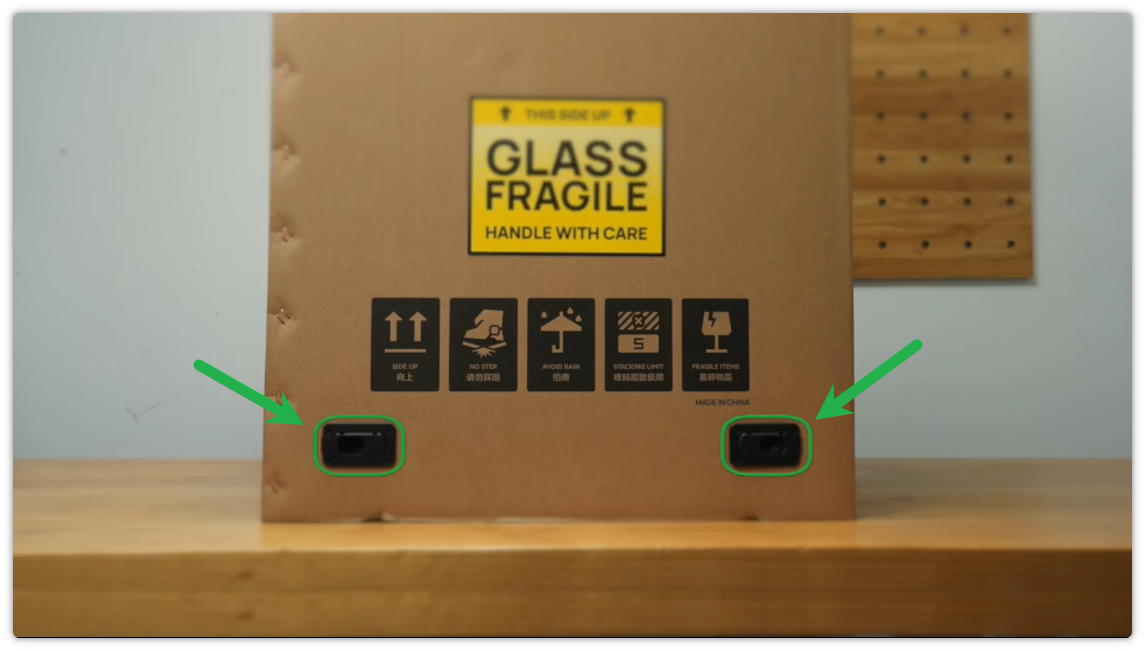

- Retirá las 4 trabas de plástico de la base.

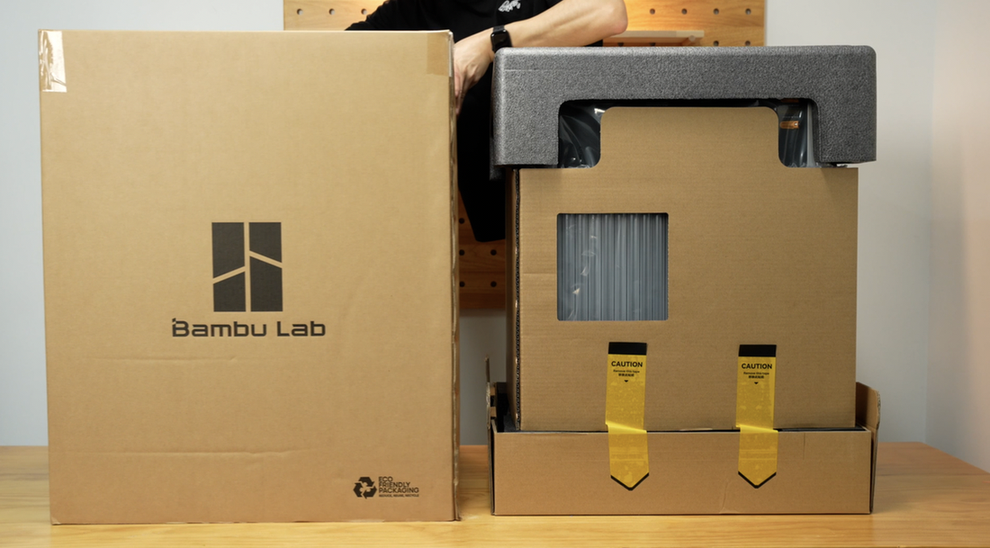

- Levantá y sacá la caja externa.

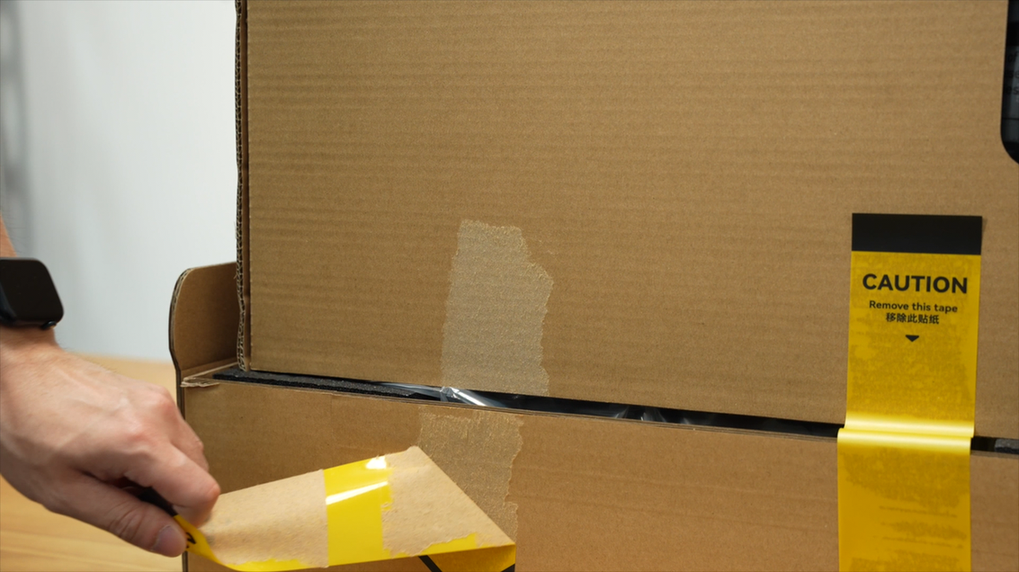

- Despegá las 4 cintas de la base.

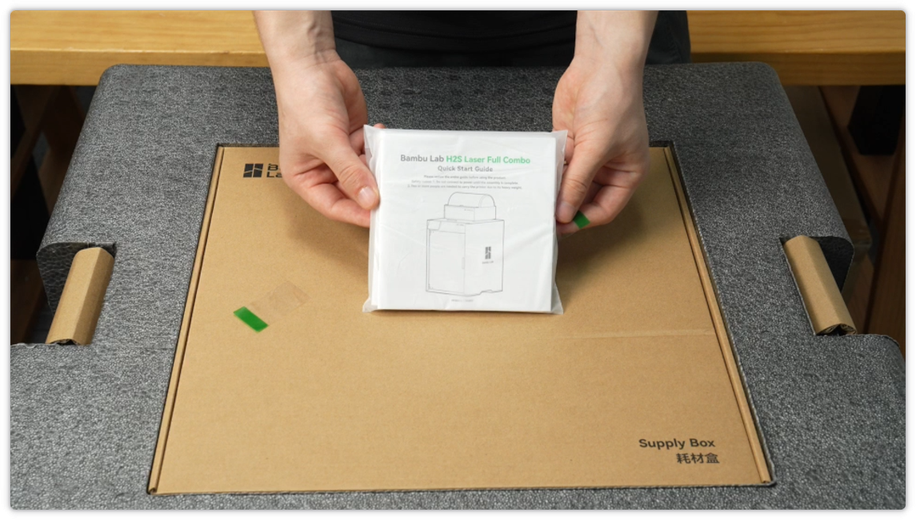

- Guía de inicio rápido de la H2S.

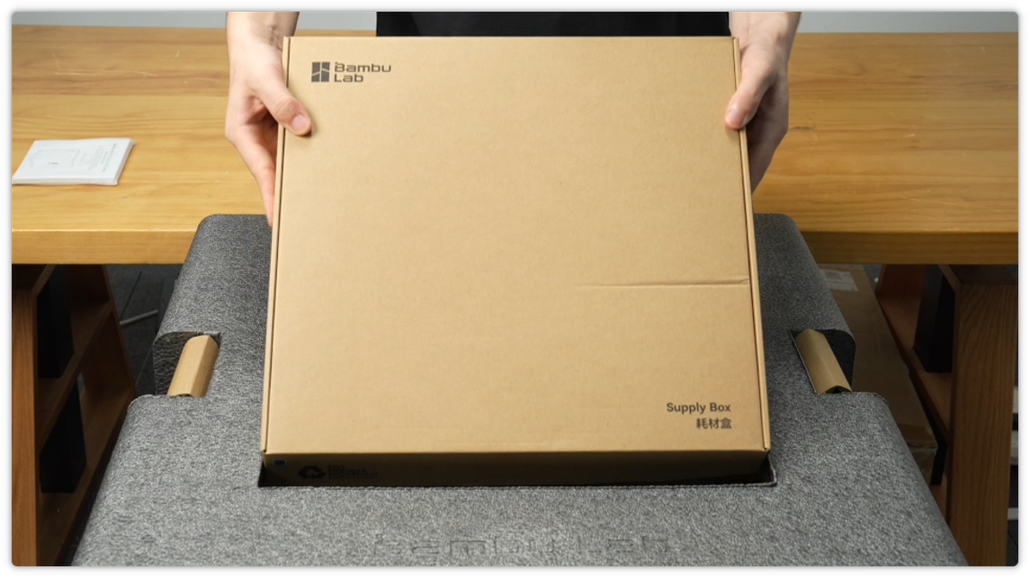

- Sacá la caja de insumos.

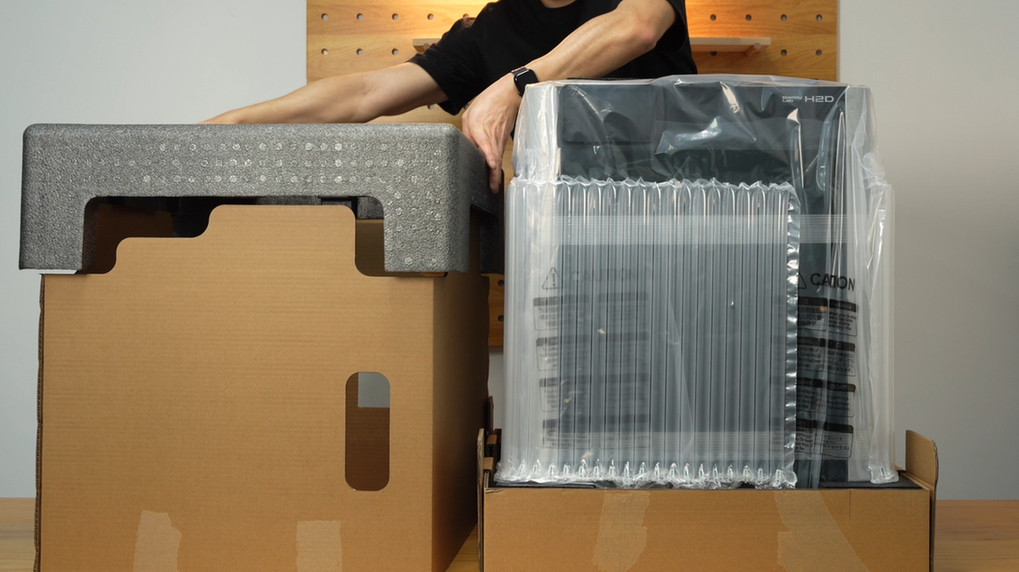

- Retirá las piezas de espuma.
- Sacá la almohadilla de aire.
- Abrí la bolsa antihumedad.
- Bajá la bolsa y envolvé las cuatro esquinas de la base de la caja.
- Entre dos personas, levanten la impresora y apóyenla sobre una superficie estable.
- Sacá el material de embalaje de alrededor de la impresora.
- Retirá el vidrio de la tapa superior.
- Sacá la caja de accesorios y la espuma interna. (Nota: La caja de accesorios es para la versión Laser).
- Despegá la cinta de la puerta frontal y sacá el film protector.
- Desatornillá los tornillos indicados para destrabar el AMS 2 Pro.
- Retirá las fijaciones de los lados izquierdo y derecho.
- Sacá el AMS 2 Pro.
- Retirá las piezas de espuma.
- Desatornillá los 4 tornillos del soporte inferior y después sacalo.
- Sacá los 4 tornillos que aseguran la cama.
- Retirá el soporte de la cama.
- Sacá el film protector de adentro de la cámara.
- Retirá los precintos cerca del cabezal. ¡No cortes la correa!
- Tirá del cabezal hacia la puerta frontal y sacá toda la espuma de adentro de la cámara.
- Sacá el tornillo que asegura la bomba de aire en la parte de atrás de la impresora (la versión sin láser no tiene este tornillo). Aflojá el tornillo antes de sacarlo despacio para que no se caiga adentro.
- Sacá la cinta de atrás de la build plate. (Nota: Despegala de arriba hacia abajo).
- Instalá la llave de seguridad, conectá el cable de alimentación y encendé la impresora.
- Hacé la primera calibración desde la pantalla. En este paso, la cama va a subir despacio.
- Cuando termine la calibración, sacá las piezas de espuma de abajo de la cama.
- Retirá el film protector del AMS 2 Pro.
- Sacá los accesorios de adentro del AMS.
- Instalá el vidrio de la tapa superior y poné el AMS arriba de la impresora.
- Sacá la cinta de adentro del AMS.
- Sacá los paquetes de desecante, sacales el envoltorio y ponelos en las ranuras de la parte de atrás del AMS.
- Insertá un extremo del tubo de PTFE en la parte trasera del AMS.
Nota sobre el tubo: Debido a diferencias en el largo del tubo en distintos lotes, acortarlo un poco (siempre que la resistencia de carga sea adecuada) puede reducir el tiempo de impresión. Se recomienda que el largo del tubo desde el AMS a la H2S no sea menor a 600 mm para asegurar el mejor funcionamiento.
- Insertá el otro extremo en la entrada de filamento en la parte de atrás de la impresora, empujando hasta que no pase más. El tubo está bien puesto si se llega a ver por la ventanita del buffer.
- Conectá el cable de 6 pines en cualquier puerto del AMS 2 Pro y el otro extremo en el puerto de 6 pines de la impresora.
- Poné un carretel de filamento en el AMS.
- Cuando se prenda el LED, ya podés empezar a imprimir.
Pasos para la instalación del portacarretes externo
- Alineá la ranura y deslizá el portacarretes hacia abajo.
- Insertá un extremo del tubo de PTFE en el portacarretes y el otro extremo en la otra entrada de filamento de la impresora. Empujá hasta que haga tope; si se ve por la ventanita del buffer, está bien puesto.
- Poné un carretel de filamento en el soporte y empujalo por el tubo de PTFE hasta que no pase más.
Notas finales
Esperamos que esta guía detallada te haya servido. Si no pudiste solucionar tu problema, por favor mandá un ticket técnico; te vamos a responder las dudas y darte una mano. Si tenés sugerencias o comentarios sobre esta Wiki, dejanos un mensaje. ¡Gracias por el apoyo!
