Este documento te va a guiar en el proceso de diagnóstico para las unidades H2S que no arrancan o no funcionan bien después de prenderlas.
Cuándo usarla

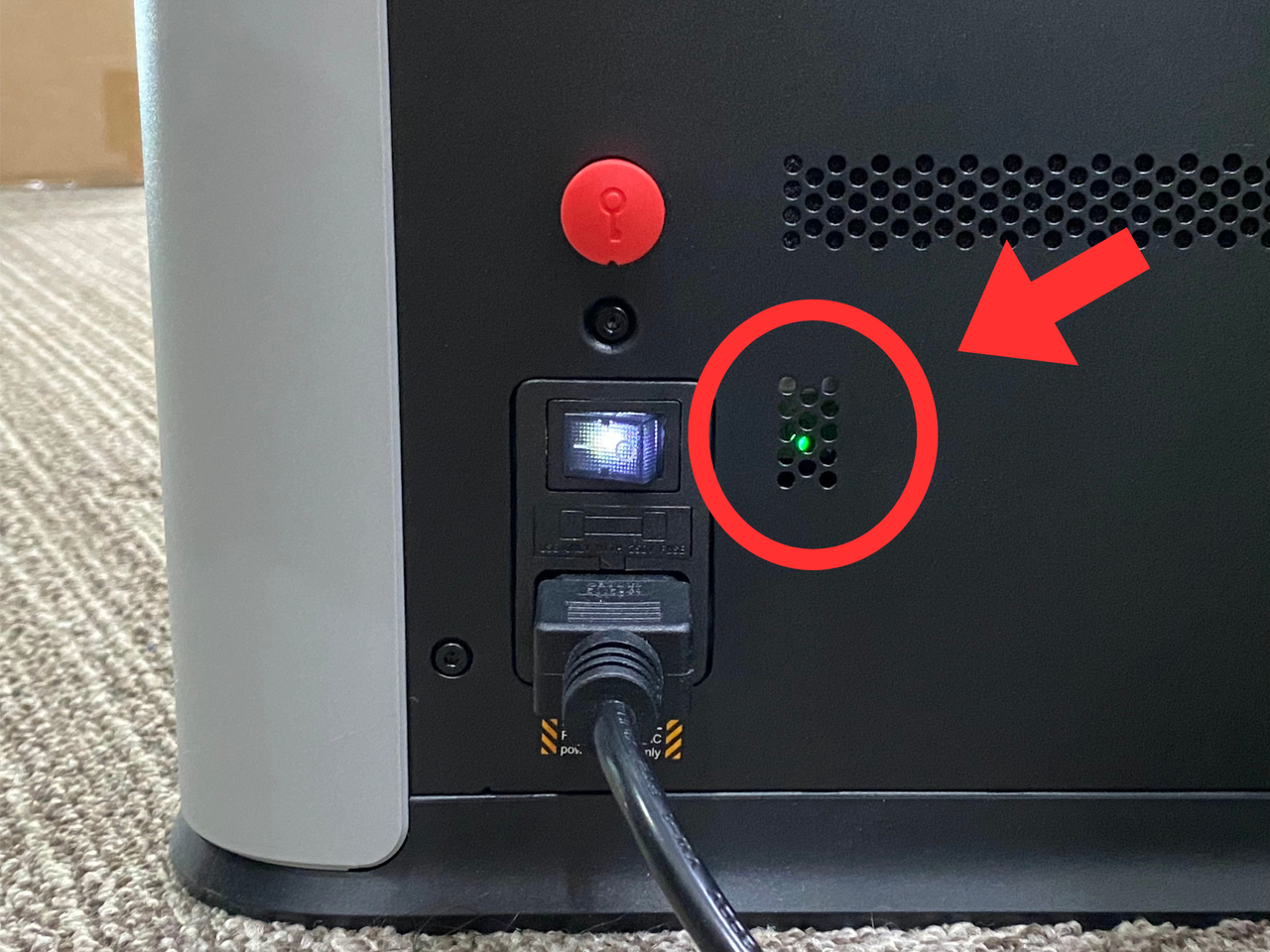

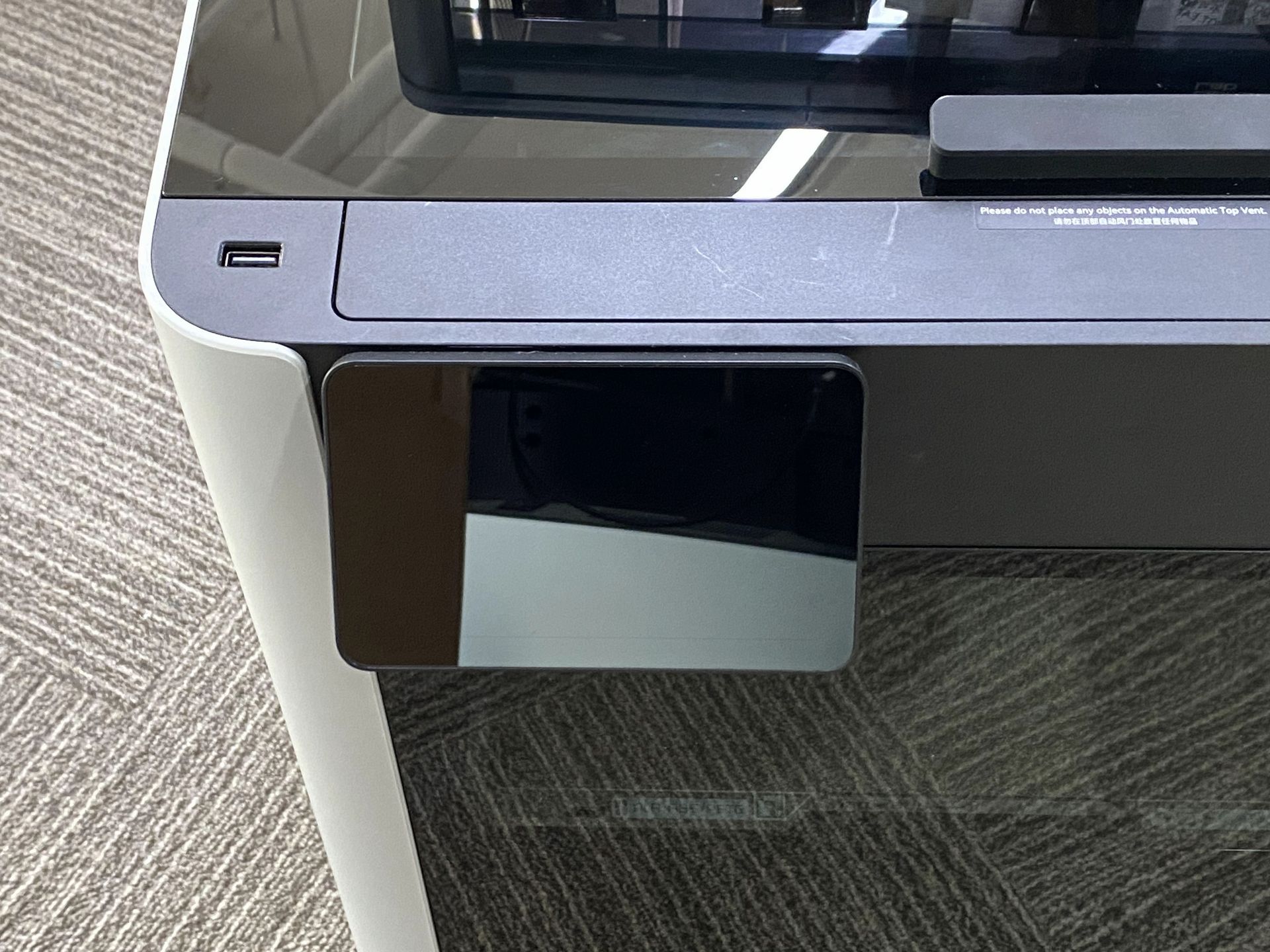

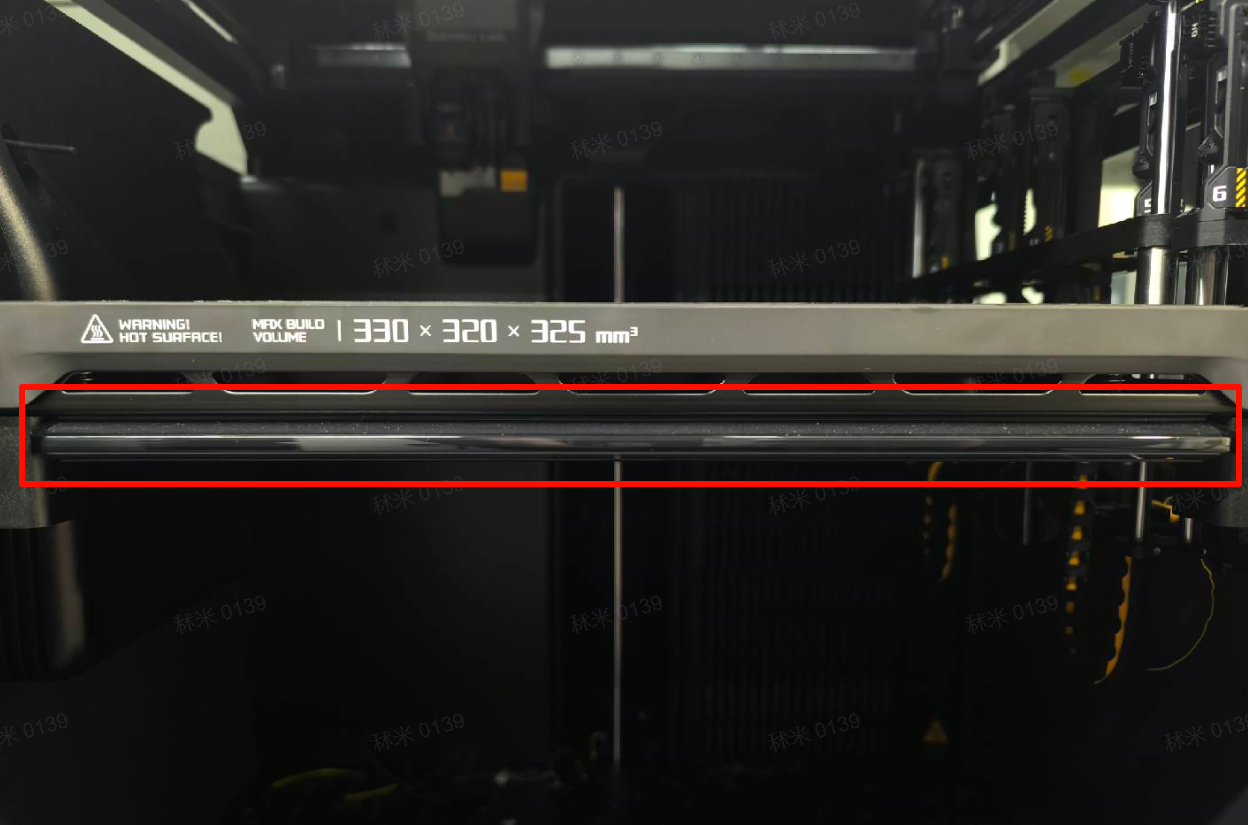

Después de prender la unidad H2S, la pantalla de la impresora no responde para nada; los LED de los componentes electrónicos en toda la máquina muestran anomalías parciales o totales: el LED de estado de la cama caliente está apagado, el LED de la placa AP está apagado o muestra patrones raros, y solo el LED de la fuente de alimentación (en la carcasa metálica) puede que parpadee o se quede fijo.
Ya seguiste paso a paso la Guía de solución de problemas de encendido de la Serie H2 – Parte 1 y descartaste las fallas que figuran ahí, pero la máquina sigue sin andar.
Patrones de los LED
Primero fijate en los LED de las placas AP y TH. Si ambos están mal al mismo tiempo, empezá la investigación por la placa MC. Si el LED de la placa TH o de la AP está normal, la placa MC está bien; simplemente diagnosticá el otro módulo.
Patrón de LED de la placa AP

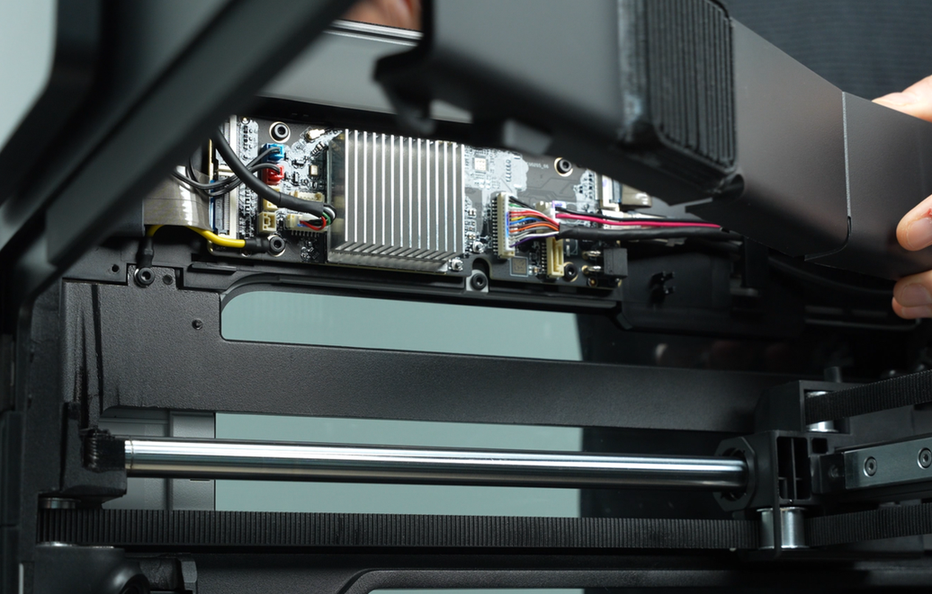

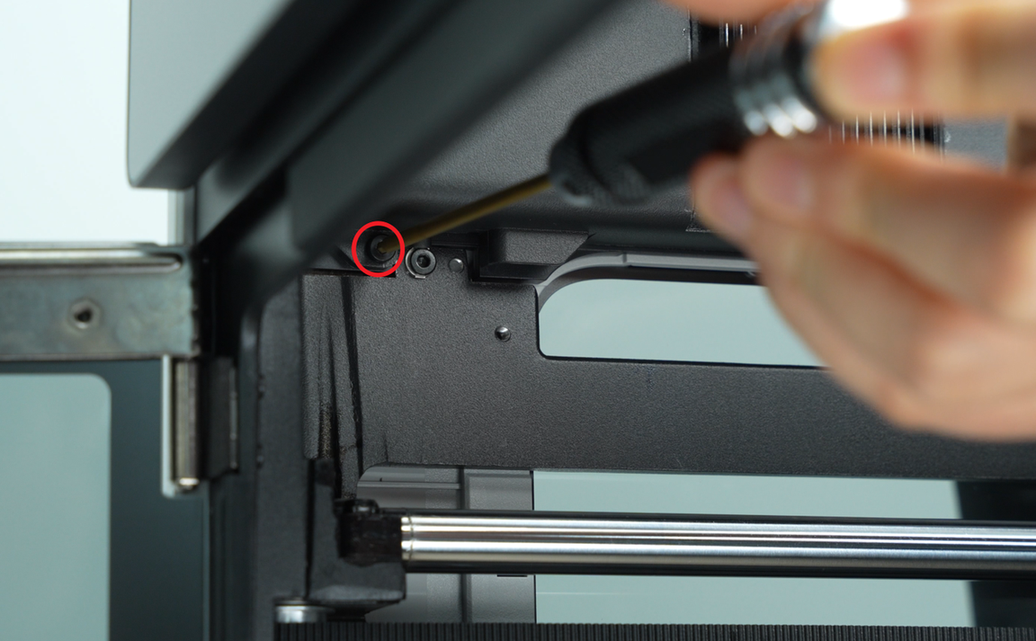

Usá una llave hexagonal H2.0 para sacar un tornillo (BT2.6×8) y sacá la tapa de la placa AP por el lado de la puerta frontal; después mirá el LED de la placa AP.
- Parpadeo rápido: izquierda.
- Encendido fijo: derecha.

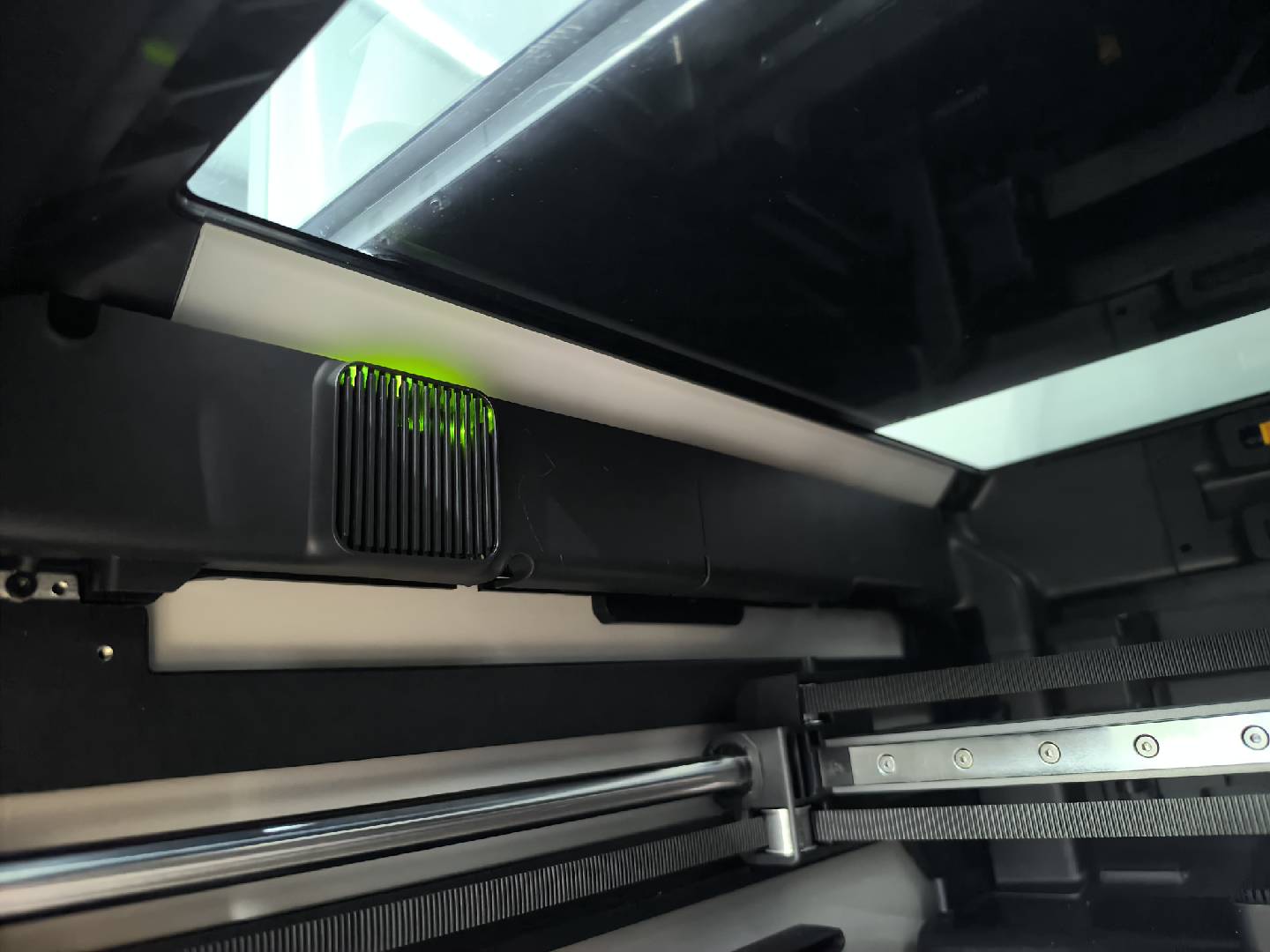

También podés mirar por las ranuras de ventilación de la tapa de la AP en un ángulo específico sin tener que sacarla.
Patrón de LED de la placa TH

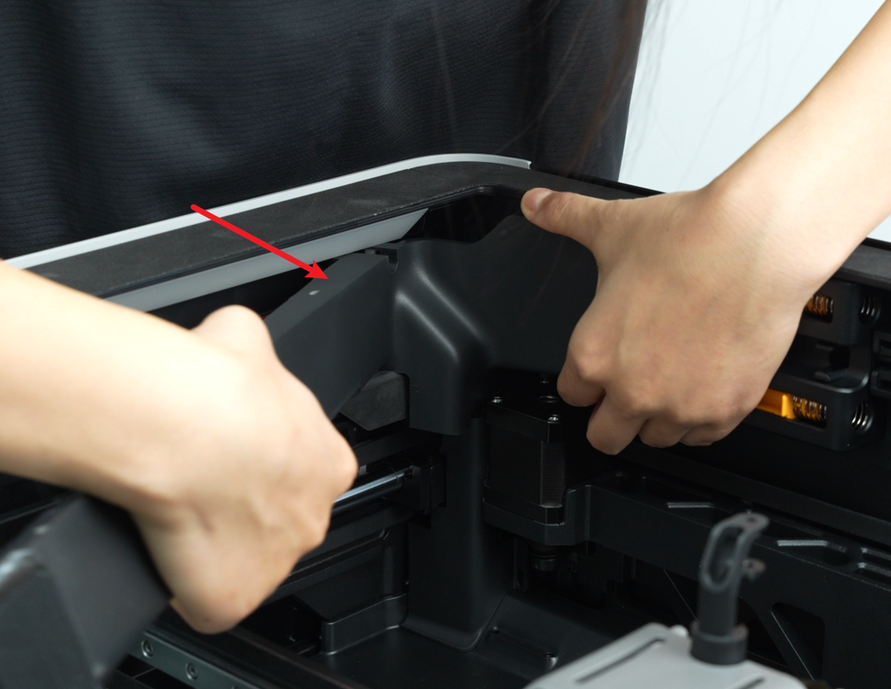

Fijate en los pasos 1 y 2 de Reemplazo de la placa TH de la H2S para sacar la tapa trasera del cabezal de herramientas y revisar el LED de la placa TH.
Parpadeo rápido.

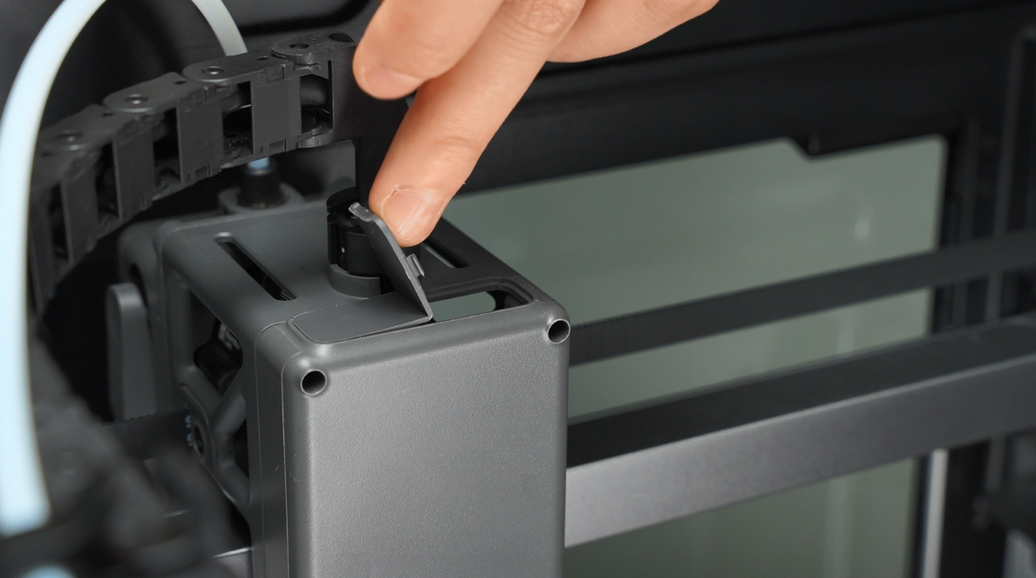

También podés abrir la tapita de la interfaz del cabezal en vez de sacar la tapa trasera para ver el LED de la placa TH.
Patrón de LED de la placa MC
Seguí la guía de Reemplazo del purge chute de la H2D para sacar el panel trasero y el purge chute, después prendé la máquina y mirá los LED de la placa MC.
- Encendido fijo: arriba a la izquierda.
- Parpadeo lento: abajo a la izquierda.
- Parpadeo rápido: derecha.
El video incluye la inicialización del arranque, así que el LED de abajo a la izquierda se queda prendido un ratito.
Pasos para el diagnóstico de la H2S
Aviso de seguridad
Antes de hacer cualquier mantenimiento en la impresora o en su electrónica (incluyendo los cables del cabezal), apagá la impresora y desenchufala de la red eléctrica para evitar toques accidentales en la pantalla o cortocircuitos que puedan dañar los componentes o causar riesgos de seguridad.
Al diagnosticar o reparar la impresora, confirmá las temperaturas del hotend y de la cama caliente; evitá tocar partes calientes. Si tenés que trabajar con temperaturas altas, usá guantes aislantes térmicos para garantizar un mantenimiento seguro y efectivo.
Paso 1. Investigación de fallas en el módulo de la placa MC

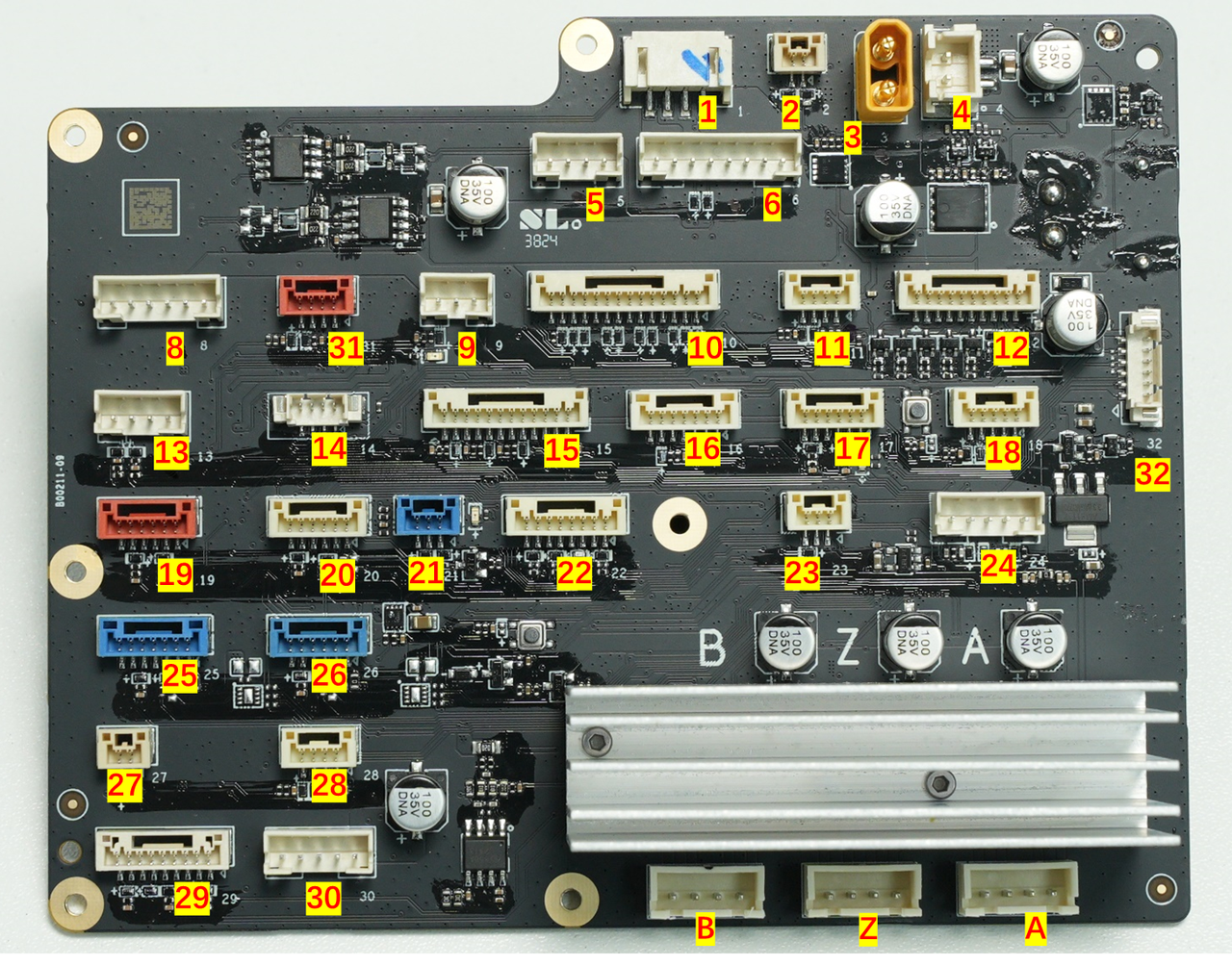

Con el LED de la placa MC en estado anormal, apagá la máquina y desconectá los conectores 3, 4 y 10 de la placa MC, después volvé a prenderla para ver si el LED de la MC vuelve a la normalidad.
Caso 1: La placa MC se recuperó

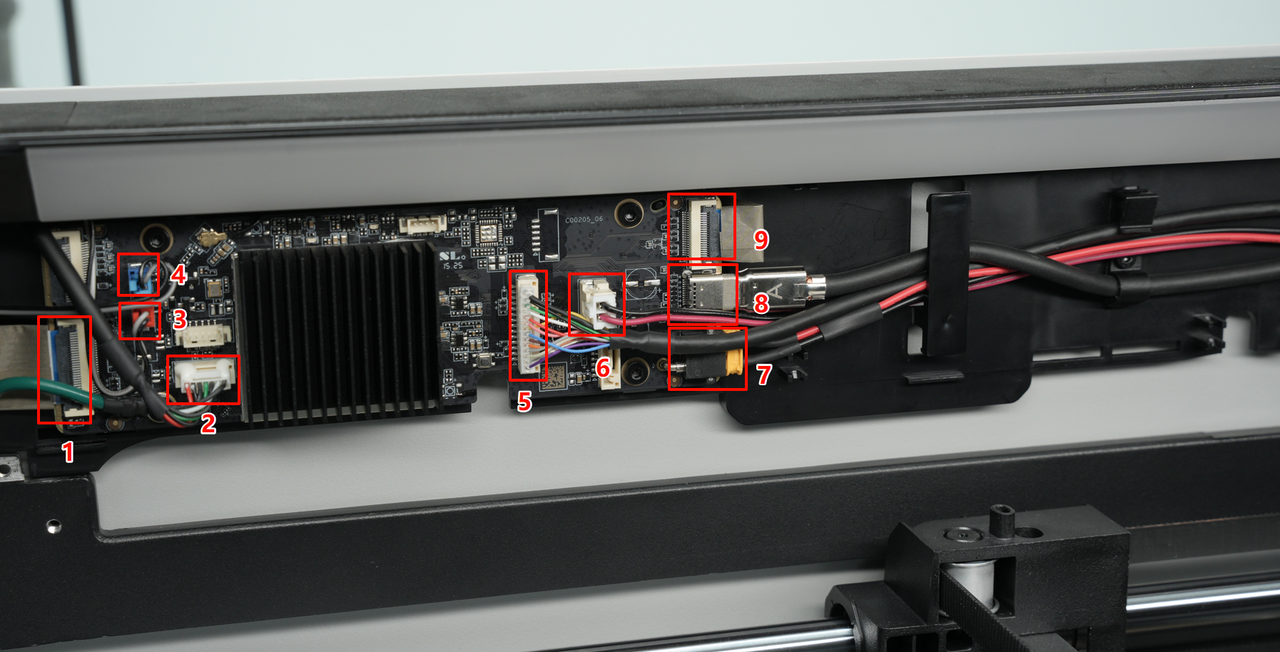

La placa MC está sana; la falla está en la placa AP o TH. Apagá y desconectá el XT30 (pos. 7) y el USB-C (pos. 8) de la placa AP. Volvé a conectar los cables de alimentación MC-AP (pos. 4) y de señal (pos. 10) en la placa MC y prendé la máquina.
- Si la placa MC sigue mal, pasá al diagnóstico del módulo de la placa AP.
- Si la placa MC se recupera, pasá al diagnóstico del módulo de la placa TH.
Caso 2: La placa MC sigue mal
La placa MC o una unidad externa fallan. Apagá y desconectá todos los conectores de la placa MC, después prendé la máquina.
- Si la placa MC se recupera, volvé a conectar los conectores de a uno, prendiendo la máquina cada vez para ubicar la unidad que falla.
- Si la placa MC sigue mal, la placa MC está defectuosa: reemplazala siguiendo la Guía de reemplazo de la placa MC.
Paso 2. Diagnóstico de la placa AP y sus componentes
Apagá la impresora, desconectá todos los cables de la placa AP menos el de señal (pos. 5) y el de alimentación (pos. 6), después prendela y volvé a revisar los LED de las placas AP y MC.
Caso 1: Las placas AP y MC se recuperaron
La placa AP está sana; la falla es de otro módulo. Apagá y volvé a conectar cada conector de a uno (salteate el cable USB-C), prendiendo la máquina cada vez para ubicar la unidad que falla.
Caso 2: Las placas AP y MC siguen mal
La placa AP o los cables MC-AP fallan. Apagá, desconectá el cable de señal de la placa AP (pos. 5) y el cable de alimentación (pos. 6), después prendela y mirá el LED de la placa AP.
- Si la placa MC se recupera, reemplazá la placa AP siguiendo la Guía de reemplazo de la placa AP.
- Si la placa MC sigue mal, reemplazá los cables de señal y alimentación MC-AP siguiendo la Guía de reemplazo de cables MC-AP.
Paso 3. Diagnóstico de la placa TH y sus componentes
Si al desenchufar el cable USB-C de la placa AP se recuperan tanto la placa AP como la MC, la culpable es la placa TH.

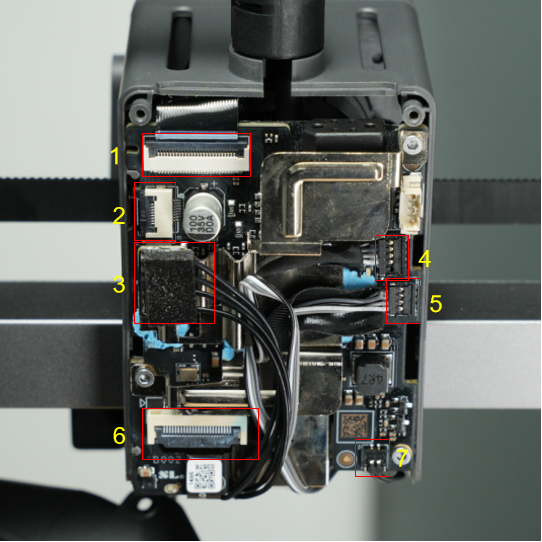

Fijate en Reemplazo de la placa TH de la H2S y desconectá todos los conectores necesarios, después prendé la máquina y fijate si los LED de la TH, AP y MC se recuperan.
Caso 1: Se recuperaron
La placa TH está sana; la falla está en otro módulo. Apagá, volvé a conectar los conectores de a uno, prendiendo cada vez para ubicar la unidad que falla y reemplazala.
Caso 2: Siguen mal
La placa TH o el cable USB-C están defectuosos. Apagá, desconectá el cable USB-C de la placa TH, después prendé la máquina y mirá los LED.
- Si las placas AP y MC se recuperan, reemplazá la placa TH siguiendo la guía de Reemplazo de la placa TH de la H2S.
- Si las placas AP y MC siguen mal, reemplazá el cable
USB-Csiguiendo la guía de Reemplazo del cable USB-C de la H2S.
Notas finales
Esperamos que esta guía te haya servido de ayuda. Si el problema sigue sin resolverse, por favor abrí un ticket de soporte e incluí los firmware logs recientes de la impresora junto con fotos o cualquier otro detalle. Nuestro equipo técnico va a revisar tu pedido y te va a dar una mano. También podés visitar Bambu AI, que puede responder al toque las preguntas comunes y darte guías paso a paso.
