Guía de optimización de impresión de la primera capa para P2S

Este artículo detalla cómo resolver problemas de impresión de la primera capa en la Bambu Lab P2S.

Impacto de la primera capa en la calidad de impresión

En la impresión 3D, la calidad de la primera capa afecta significativamente la tasa de éxito de una impresión. Si bien las imperfecciones menores en la primera capa no suelen impactar notablemente en el modelo final, los problemas graves pueden comprometer directamente la calidad general de la impresión o incluso llevar al fracaso total. Los problemas comunes de la primera capa se dividen principalmente en dos categorías, cada una con diferentes niveles de riesgo.

Nozzle muy cerca de la cama caliente (primera capa muy baja):

• El nozzle puede rayar la cama caliente, dañando potencialmente tanto el nozzle como la build plate.
• La adhesión excesiva entre la impresión y la cama caliente puede dificultar el retiro del modelo o incluso romperlo.
• La extrusión insuficiente en la primera capa puede causar "clogging" (el filamento se acumula en la punta del nozzle, bloqueando la extrusión).

Nozzle muy lejos de la cama caliente (primera capa muy alta):

• Los huecos entre las líneas de la capa inferior debilitan la apariencia y la integridad estructural.
• La mala adhesión debido al contacto insuficiente con la cama caliente puede causar warping, desplazamientos, "spaghetti" o fallas similares al "clogging" a mitad de la impresión.

Ejemplos de primera capa aceptable

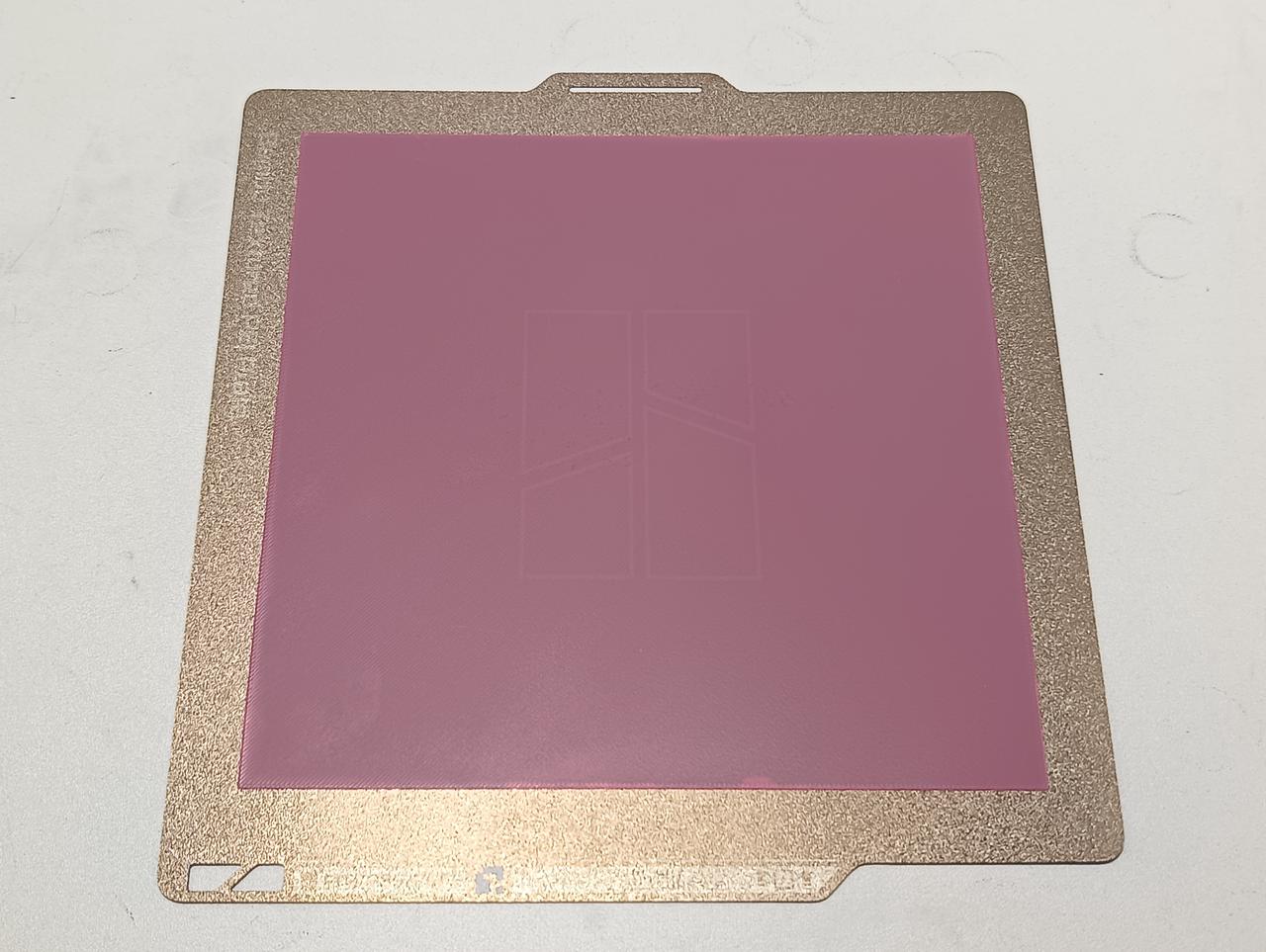

Primera capa de alta calidad:

Nota: Los defectos menores, como fluctuaciones en el ancho de línea o arrugas (por ejemplo, defectos en solo el 10% de la primera capa, mientras que el 90% restante está liso), generalmente no afectan el éxito de la impresión. Mientras no afecten la adhesión general y la unión entre capas, no van a influir significativamente en la calidad final de la impresión (mirá la imagen de abajo).

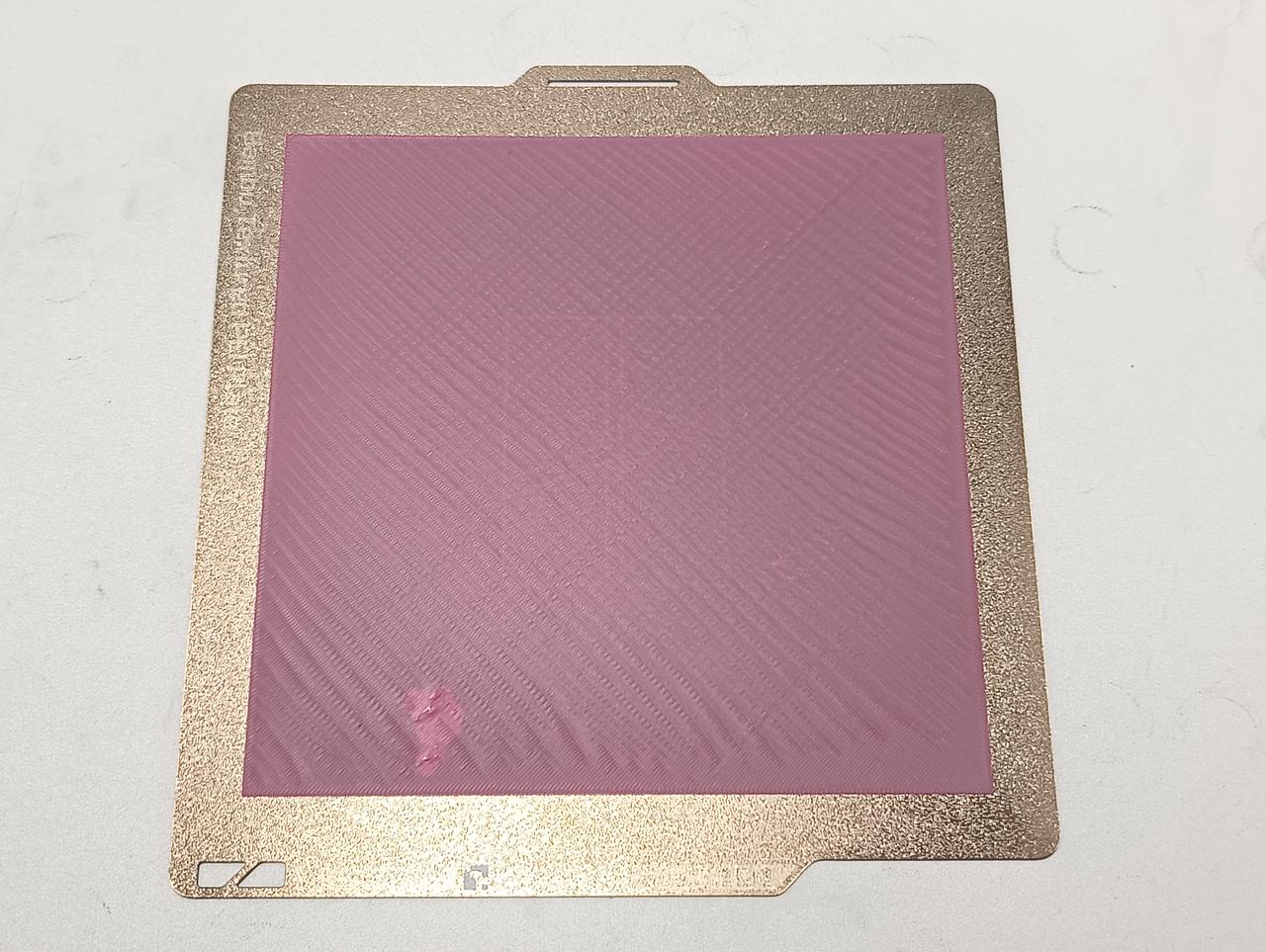

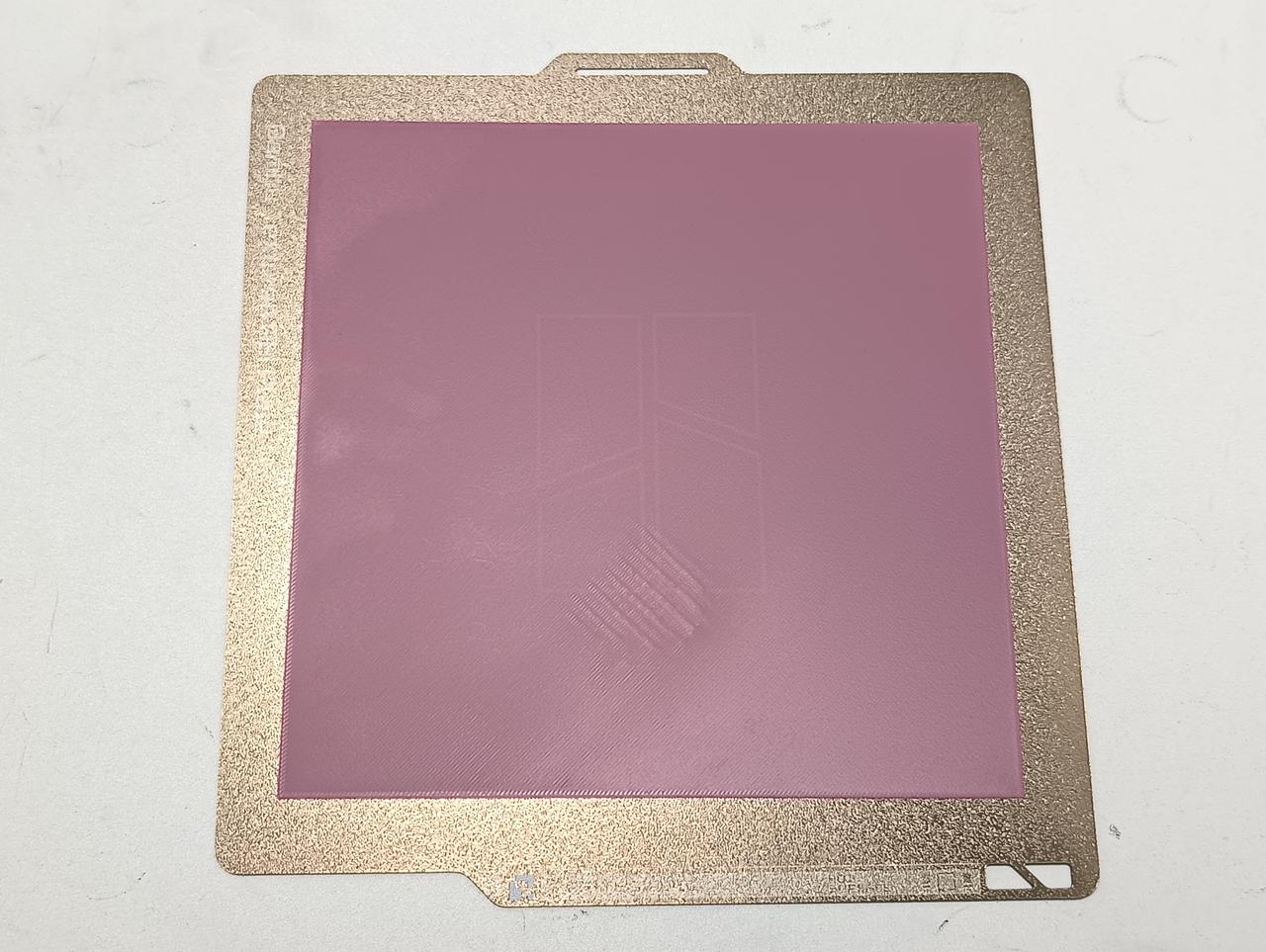

Ejemplo de primera capa calificada:

Cómo lograr una primera capa de alta calidad

Calibración y nivelación

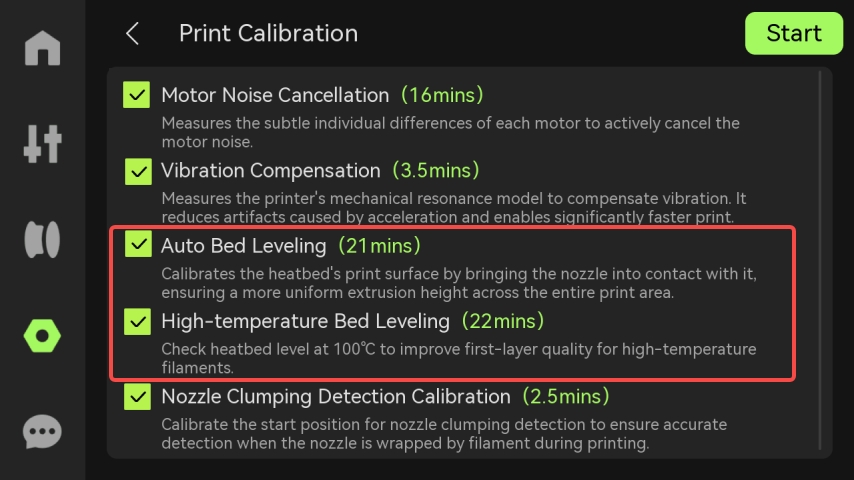

Independientemente de los problemas de calidad en la impresión de la primera capa, te recomendamos empezar con una calibración. Ejecutá el Auto Bed Leveling y el High-temperature Bed Leveling en Ajustes > Calibración > Calibración de impresión. Si la impresora se movió, estuvo guardada mucho tiempo, o si se desarmó o reemplazó la cama caliente, tenés que volver a ejecutar la nivelación durante la calibración.

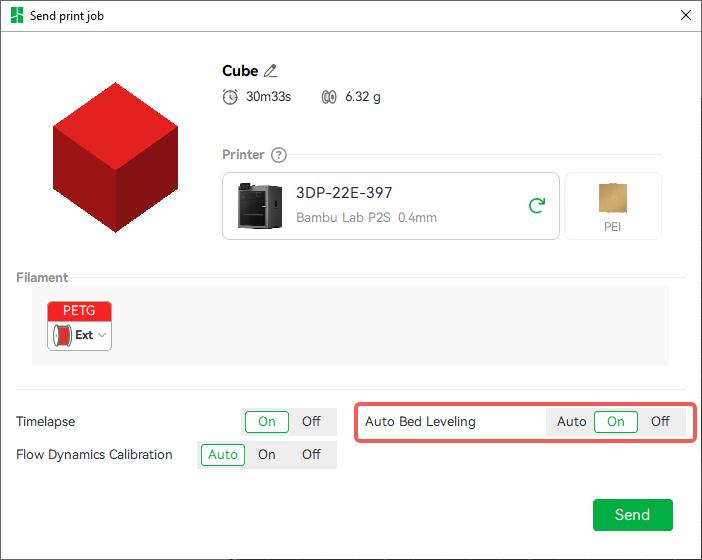

Antes de imprimir, seleccioná "On" en "Auto Bed Leveling" en la ventana de envío de trabajo (Send print job), y se va a hacer una nivelación más rápida antes de que comience cada tarea de impresión.

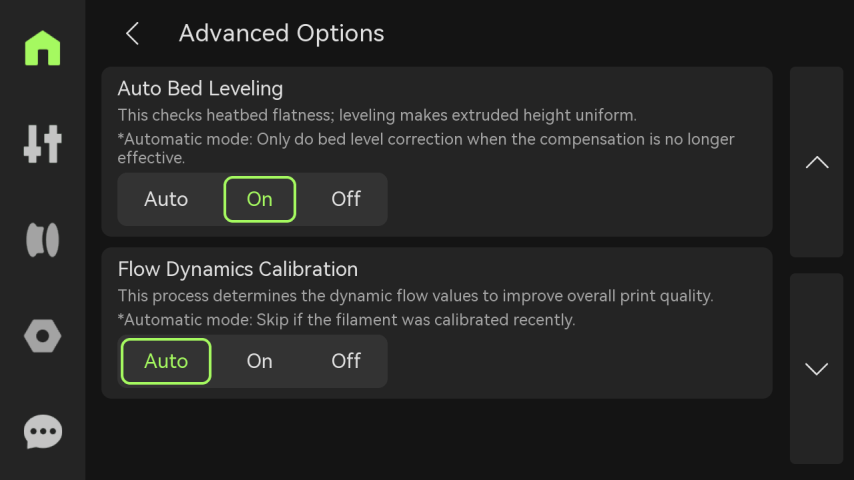

La nivelación automática de la cama también se puede activar en la pantalla de la impresora: Opciones avanzadas > Auto Bed Leveling.

Tanto los datos de nivelación previos a la impresión como los de calibración (incluyendo Auto/High-temperature Bed Leveling) se guardan en la impresora. El sistema aplica automáticamente estos conjuntos de datos durante la impresión.

Guía de resolución de problemas de la primera capa

1. Primera capa muy baja en un área grande o en toda la placa

Solución:

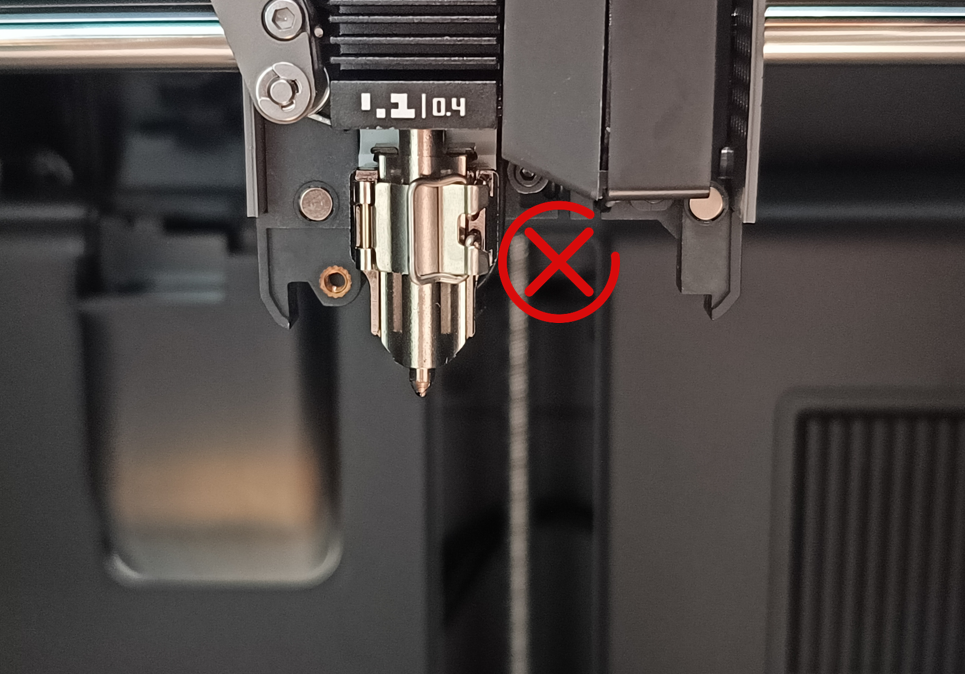

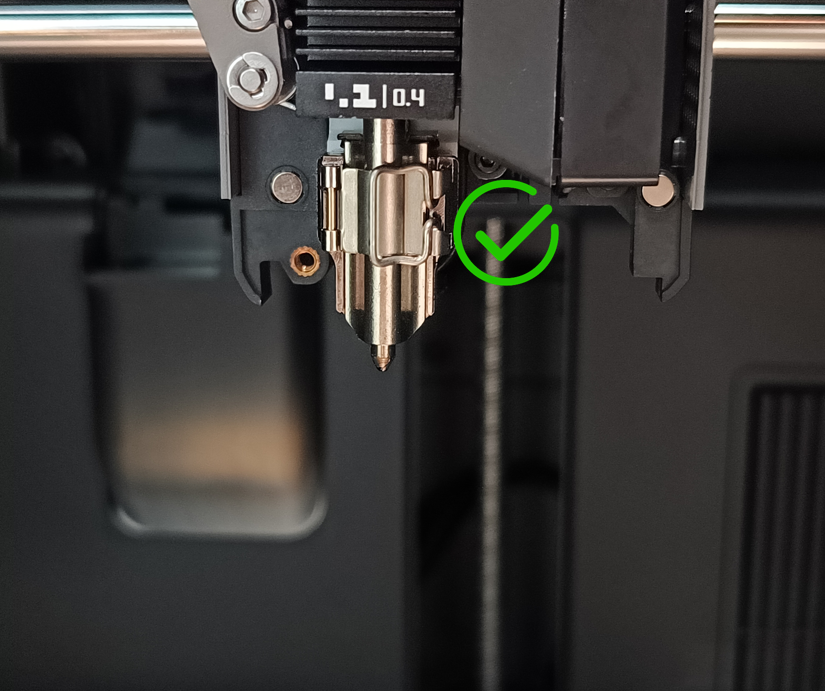

Revisá la instalación del nozzle: Los clips tienen que estar ajustados correctamente para asegurar que no estén flojos. Mové el nozzle con la mano para confirmar que esté estable. Si está flojo, es porque el nozzle no está bien asegurado.

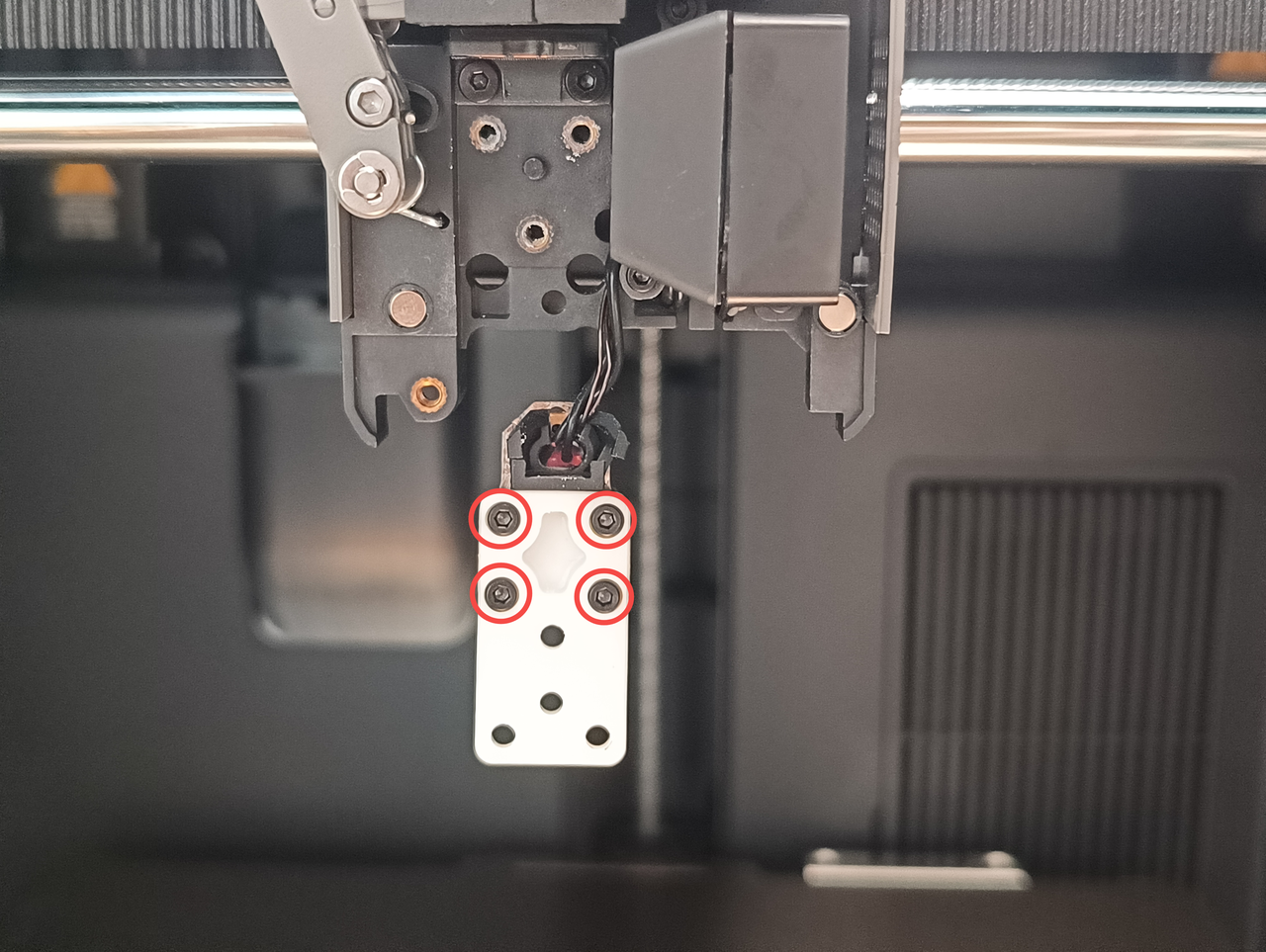

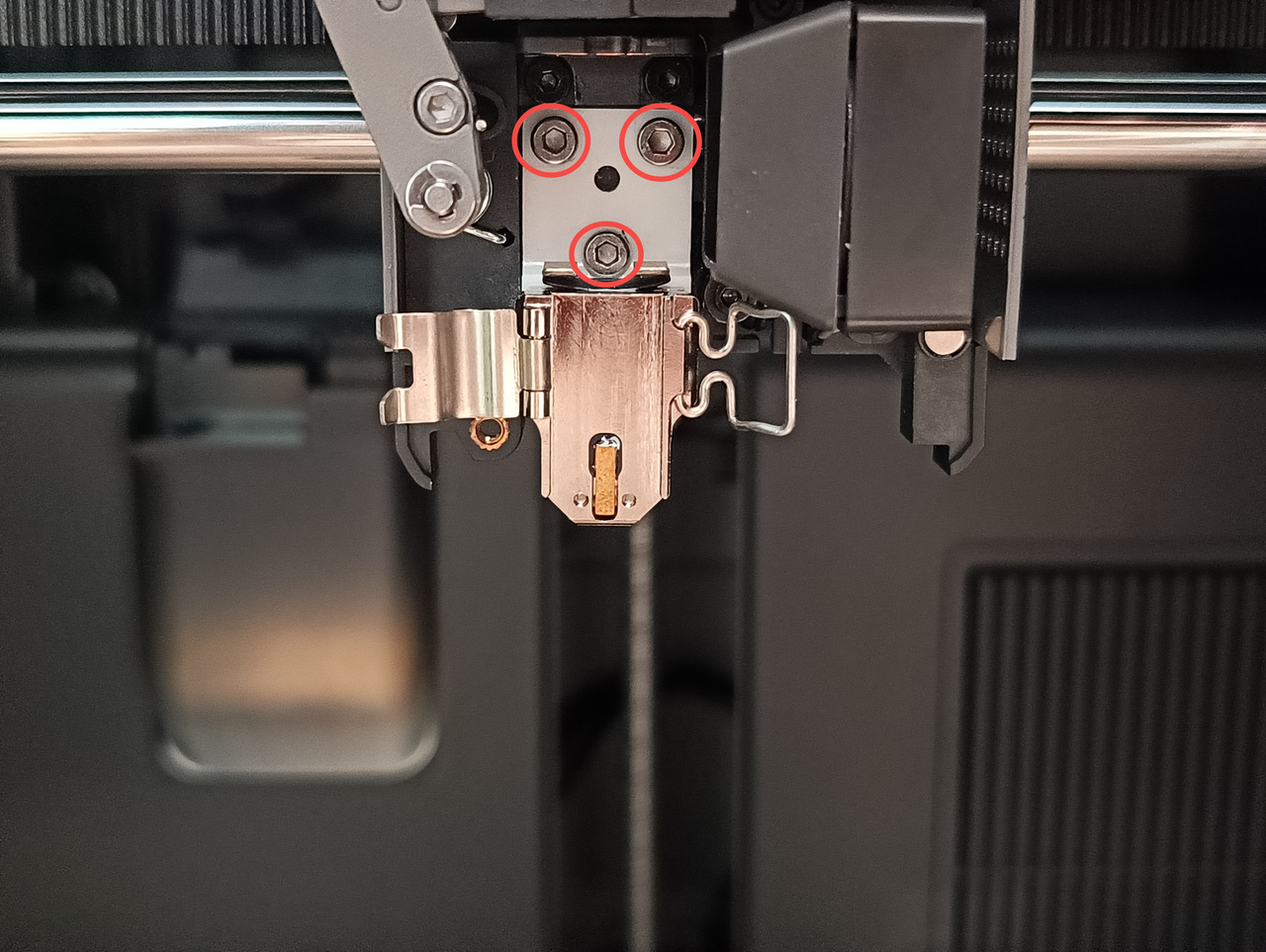

Ajustá los tornillos de la base cerámica: Primero aflojá los 3 tornillos de fijación de la base cerámica, después ajustá moderadamente los 4 tornillos en la parte de atrás del conjunto de calentamiento del hotend y volvé a instalar la base cerámica.

2. Primera capa muy baja en forma parcial

Solución:

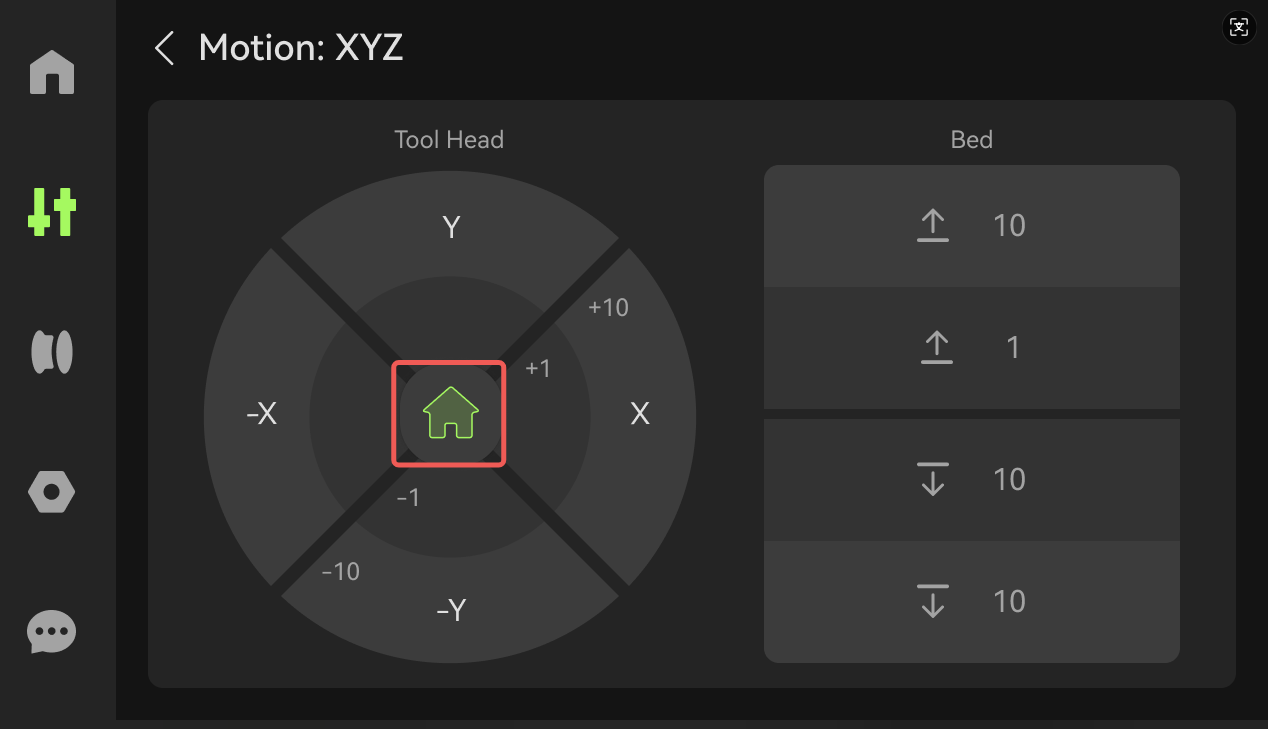

Seleccioná "Home" en la pantalla para subir la temperatura de la cama caliente a 55°C y mantenela así por 5 minutos para precalentar.

Ajuste mecánico: Aflojá los cuatro tornillos de fijación en el orden mostrado (mirá la imagen adjunta). Cuando vuelvas a ajustar, asegurate de que no haya contacto entre la parte metálica de la cama caliente y la parte plástica del deslizador del eje Z en la dirección XY. Poné la temperatura de la cama en cero y volvé a ejecutar la prueba de impresión de la primera capa.

Nivelación manual avanzada (para casos no resueltos por métodos rutinarios):

1. Tocá "Home" en la pantalla, precalentá la cama a 55°C y mantenela así por 5 minutos.
2. Ubicá los tres tornillos de nivelación arriba de la cama caliente (ojo: el tornillo de atrás a la derecha suele estar fijo y no necesita ajuste). Usando la llave hexagonal H2.0, ajustá del todo los tres tornillos ajustables en sentido horario hasta que lleguen al fondo. Después, ajustalos de nuevo a una posición media, evitando un desplazamiento excesivo dentro de los agujeros de los tornillos. Mientras ajustás, presioná ligeramente la parte inferior de la cama con la mano para asegurarte de que los tornillos estén firmes y no queden flojos.

¿Por qué ajustar al fondo? La nivelación manual requiere ajustar la posición del tornillo de cada esquina. Para asegurar un punto de partida consistente, los tres tornillos de nivelación deben estar primero completamente ajustados (atornillados hasta el fondo). En este punto, la distancia entre la cama caliente y el nozzle es la máxima posible, lo que ayuda a unificar el estado inicial.

3. Copiá el archivo gcode de nivelación manual a un pendrive USB e insertalo en el puerto USB de la impresora. Una vez que el dispositivo lo reconozca, la pantalla va a mostrar la lista de archivos. Seleccioná el archivo gcode de nivelación y dale a "Start Printing".
4. Después de ejecutar el archivo gcode, el cabezal de herramientas va a hacer el home y después va a testear las 3 esquinas de la cama caliente una por una (3 puntos definen un plano). El cabezal se va a quedar en cada esquina por 30 segundos, con un total de tres rondas (para asegurar la precisión de la nivelación).
5. El cabezal se va a mover automáticamente al punto de nivelación delantero izquierdo. Insertá un papel A4 entre el nozzle y la cama caliente, y ajustá el tornillo de la cama hasta que el nozzle apenas toque el papel con una ligera resistencia al deslizamiento, lo que indica que el hueco es correcto.

Tip: Ajustar el tornillo de nivelación en sentido horario aumenta la distancia entre la cama caliente y el nozzle; aflojar en sentido antihorario acerca la cama al nozzle.

6. Ajustá los tornillos de nivelación en las 3 esquinas en secuencia, asegurando una resistencia constante al deslizar el papel en los tres puntos para mantener la cama nivelada. El archivo gcode va a ejecutar 3 ciclos de nivelación, repitiendo cada esquina 3 veces, lo que te da varias oportunidades para ajustar con mayor precisión. Se recomienda completar las tres rondas para asegurar resultados estables.

Nota: Cuando notes que la cama caliente empieza a bajar, pará la nivelación y sacá la llave Allen, porque el cabezal de herramientas está por moverse.

3. Primera capa muy alta o rala en un área grande

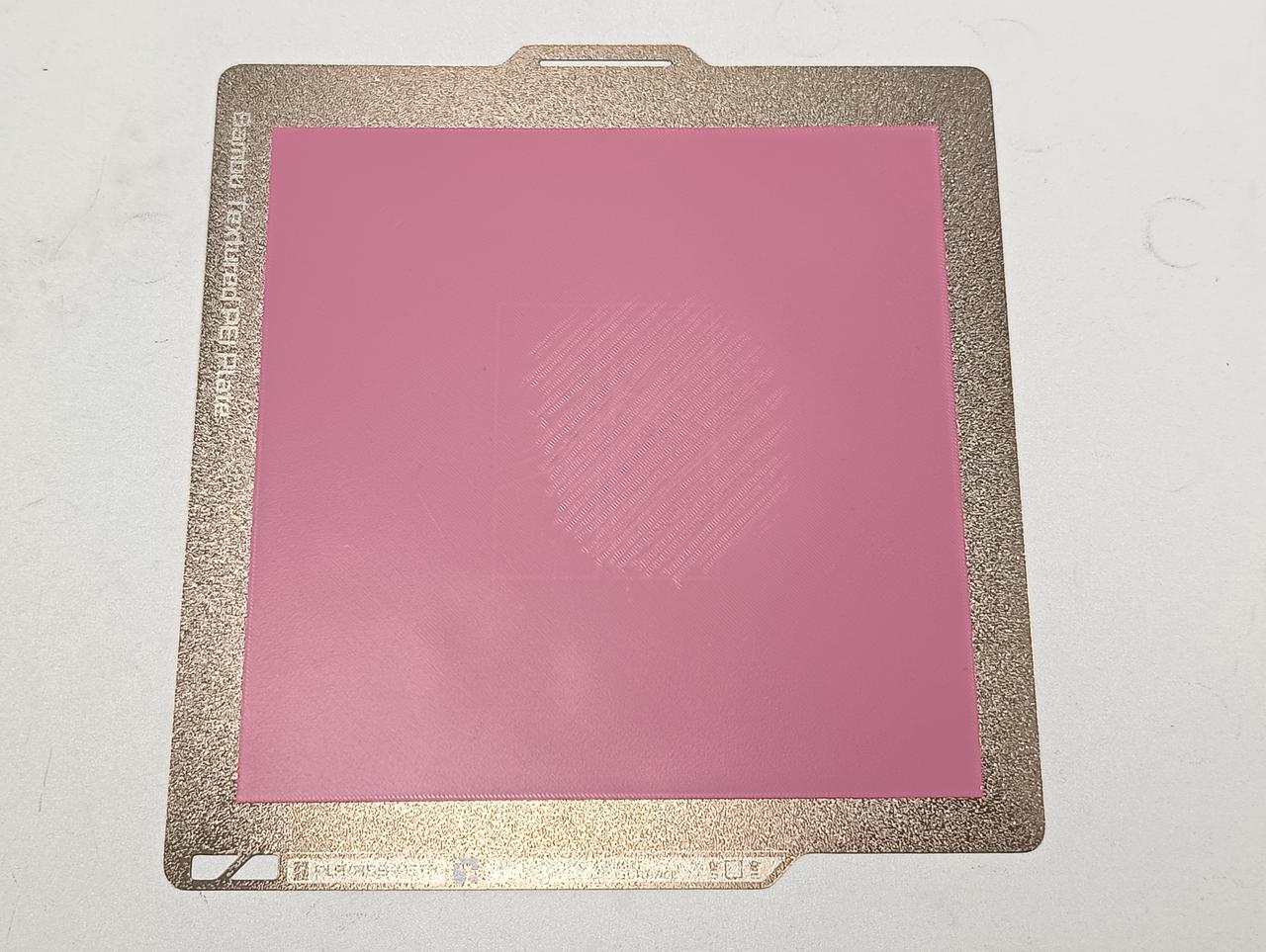

La primera capa está muy alta, lo que generalmente se manifiesta como líneas dispersas y una adhesión débil. Al retirar la impresión, las líneas pueden separarse, como se muestra en la figura de abajo.

Solución:

Revisá si el nozzle wiper (chapa de acero duro o cepillo de silicona blando) está limpio y en su lugar, y confirmá si la chapa de acero está doblada o deformada (si está cóncava en el medio, el nozzle no va a poder tocar la chapa al limpiarse). La posición se muestra en la imagen de abajo.

Los restos de filamento en el nozzle antes de nivelar pueden causar errores en la altura de nivelación. Por favor, asegurate de que el nozzle esté limpio antes de nivelar.

4. Primera capa muy alta de forma regular

Las líneas de impresión ralas constantes en áreas fijas durante impresiones repetidas suelen ser causadas por contaminación (por ejemplo, manchas de aceite) en la build plate.

Solución:

Limpiá la build plate. Usá alcohol anhidro o un limpiador dedicado para limpiar a fondo la placa. Consultá la Guía de resolución de problemas de la Bambu Lab Textured PEI plate para ver los procedimientos estándar. Hacé una prueba de recalibración, reposicioná la build plate, realizá el proceso de calibración automática de la cama y después hacé la prueba de la primera capa.

5. Solución temporal: ajustar el Z-Offset

Notas: Este método es una solución temporal adecuada para corregir rápidamente problemas en la primera capa, pero puede introducir nuevos defectos locales (por ejemplo, después de corregir un área localmente baja, el área que originalmente estaba bien puede quedar más alta).

Métodos:

Modificar el gcode: Buscá el comando G29.1 en Printer Settings > Machine start gcode. G29.1 Z{0.01} representa la altura de elevación del nozzle por defecto para placas texturadas, y G29.1 Z{0.03} para placas no texturadas.

• PEI plate texturada: Cambiá G29.1 Z{0.01} por G29.1 Z{xxx} (xxx es el valor de ajuste). Si la primera capa está muy baja, podés cambiarlo a Z{0.03}, lo que significa que el nozzle se va a elevar 0.02 mm más que en la configuración por defecto.
• Placa no texturada: Para otros tipos de build plate, como la placa lisa (smooth plate), cambiá G29.1 Z{0.03} por G29.1 Z{xxx}. Si la primera capa está muy baja, podés cambiarlo a Z{0.05}.

Resumen de ajustes:

• Primera capa muy alta → Disminuir el offset (ej. 0.01 → -0.01)
• Primera capa muy baja → Aumentar el offset (ej. 0.01 → 0.03)

Rangos de ajuste recomendados:

• PEI plate texturada: -0.01 mm ~ 0.03 mm
• Placa no texturada: 0.01 mm ~ 0.05 mm

Estrategia de aislamiento de la cama caliente para primera capa de gran área

Cuando imprimas una primera capa con un área grande y poca altura, para asegurar una calidad óptima, la impresora va a ajustar automáticamente el tiempo de precalentamiento según la temperatura de la cama. Esto asegura un precalentamiento suficiente para reducir la deformación térmica.

Estrategias específicas:

• Temperatura normal (cama < 90°C): Tiempo de precalentamiento de 5 minutos. El objetivo es calentar la cama de forma uniforme y asegurar la planitud de la primera capa.
• Impresión a alta temperatura (cama ≥ 90°C): Tiempo de precalentamiento de 30 minutos. Como el dispositivo no tiene control activo de la temperatura de la cámara, depende de la cama para subir lentamente la temperatura de la cámara por encima de los 50°C.

Notas finales

Esperamos que esta guía detallada te haya resultado útil e informativa.

Si esta guía no resuelve tu problema, por favor enviá un ticket técnico; vamos a responder tus dudas y darte asistencia. Si tenés alguna sugerencia o comentario sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
