Si estás intentando instalar el kit del sensor de filamento en tu Ender-3 V3 SE y el cableado no coincide, no te preocupes. En esta guía te explicamos cómo solucionar el problema de los pines para que la instalación te quede perfecta.
1. Descripción del problema

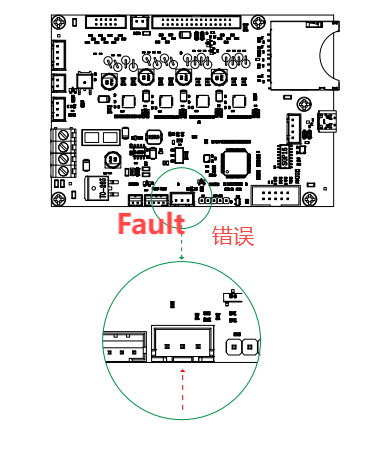

La cantidad de pines conectados al cable del sensor de filamento en la mainboard no coincide, lo que causa que la instalación falle.
2. Análisis de la causa
Las instrucciones de cableado que vienen incluidas en el kit son incorrectas.
3. Solución de problemas
Para resolver este inconveniente, es necesario seguir el esquema de conexión actualizado que te detallamos en los siguientes pasos.
4. Pasos de instalación

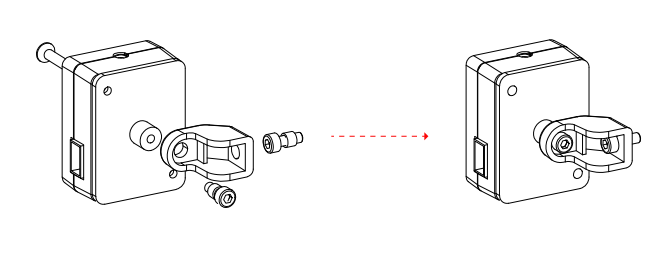

- Paso 1: Armá el componente de detección de filamento fijándote en el diagrama.

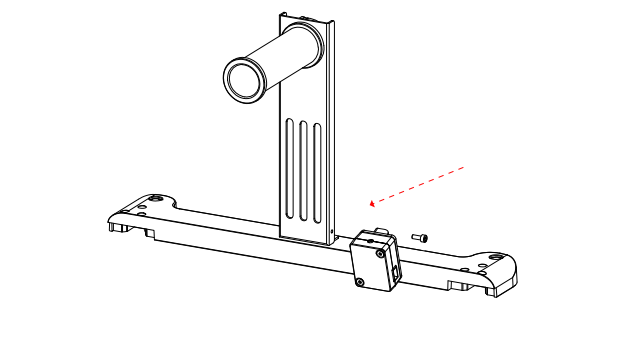

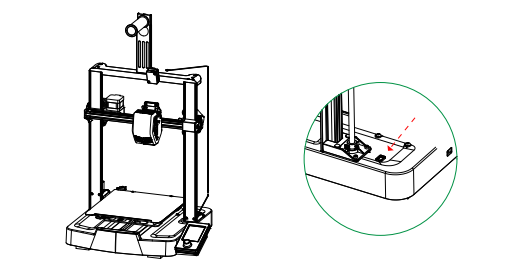

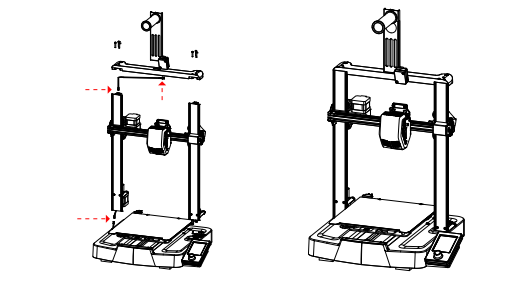

- Paso 2: Reemplazá el soporte de filamento corto de la máquina por el soporte largo que viene en el paquete de accesorios e instalalo en su posición original. Después, instalá el sensor de filamento como se muestra en el esquema.

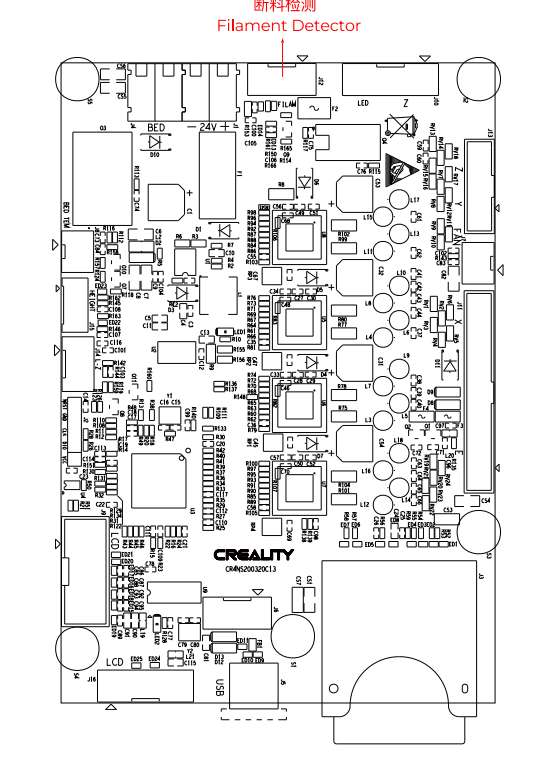

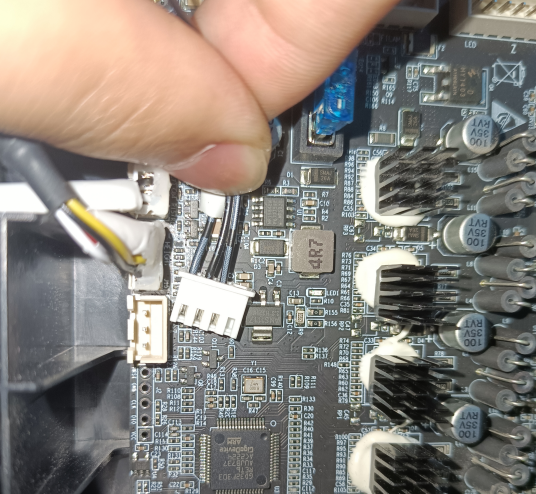

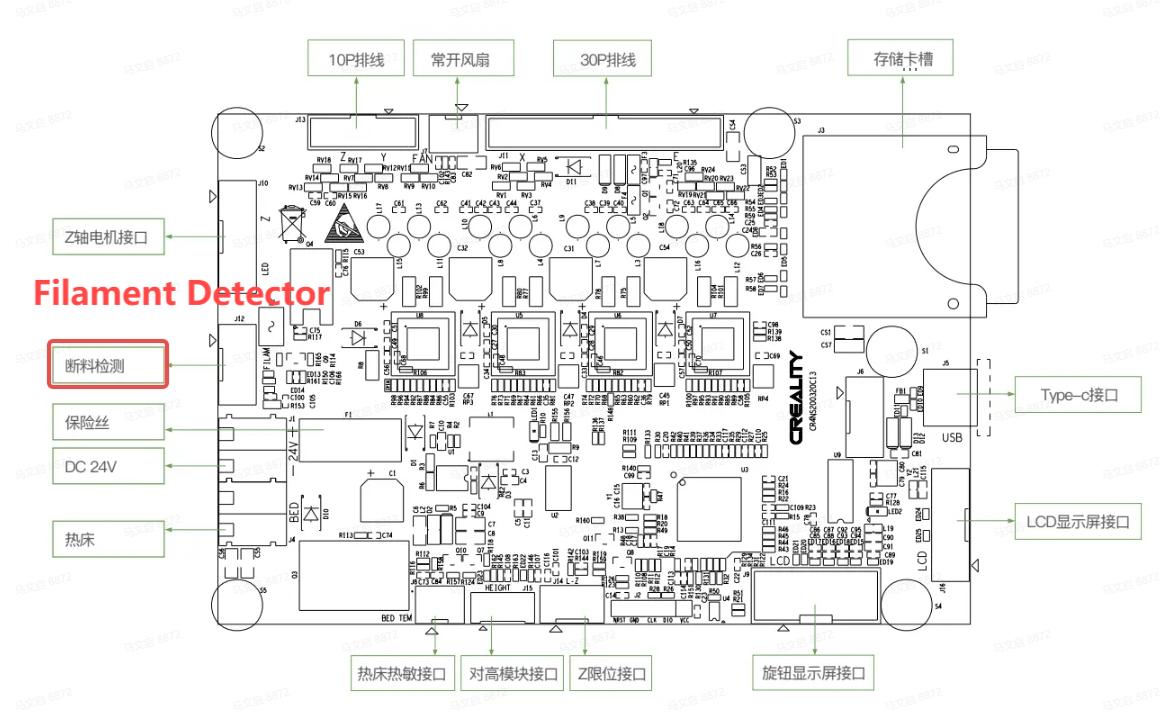

- Paso 3: Después de desarmar la placa inferior de la impresora, ubicá la mainboard. Conectá el terminal del cable corto de detección al puerto correspondiente en la mainboard. Sacá el otro extremo por la parte de abajo de la impresora para usarlo más adelante. (Nota: Al desarmar la placa inferior, tené cuidado para evitar rayones o lastimarte).
- Paso 4: Conectá el terminal del cable largo a la interfaz del sensor de filamento, pasá el cable por la ranura lateral superior y bajalo por adentro del perfil de la impresora. Finalmente, conectalo al cable corto del paso anterior.
Nota: Si la parte de arriba de tu versión de la máquina no tiene ranura, podés guiarte por el ensamble que se muestra en el diagrama de abajo.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
