Mantener los tubos de PTFE del CFS en buen estado es fundamental para que el filamento se mueva sin problemas en todo momento. En esta guía te explicamos cada cuánto tenés que cambiarlos y cómo hacer el mantenimiento paso a paso para evitar atascos y errores de carga.
1. Ciclo de mantenimiento del tubo de PTFE del CFS
Bajo un uso normal, te recomendamos cambiar el tubo de PTFE cada dos meses para asegurar que la alimentación y retracción del filamento sea fluida. Si usás materiales abrasivos, como filamentos reforzados con fibra, lo ideal es que revises el estado una vez por mes y lo cambies apenas veas un desgaste evidente.
2. Mantenimiento del tubo de PTFE

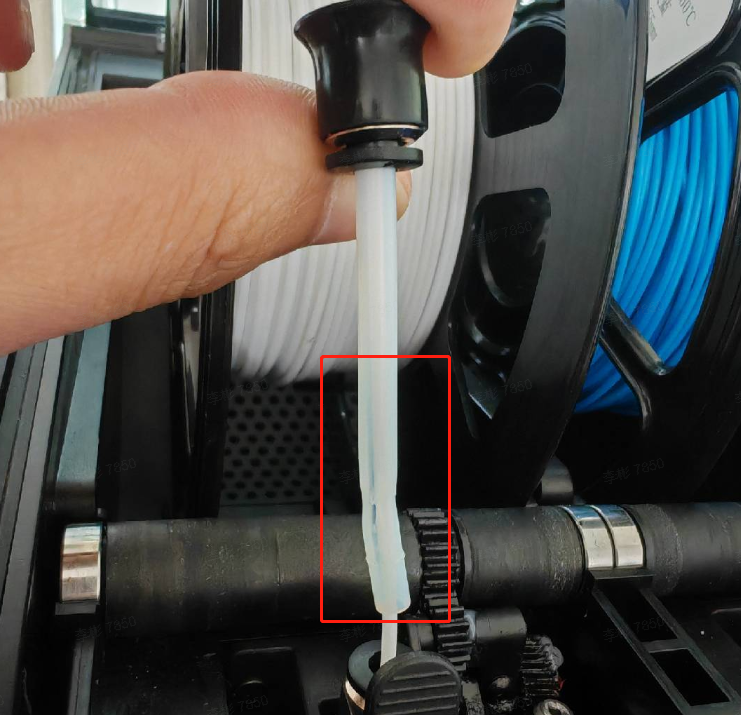

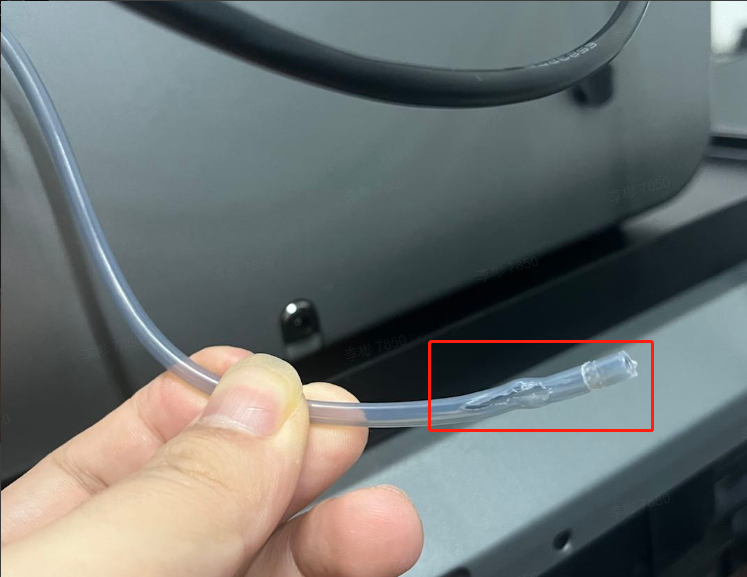

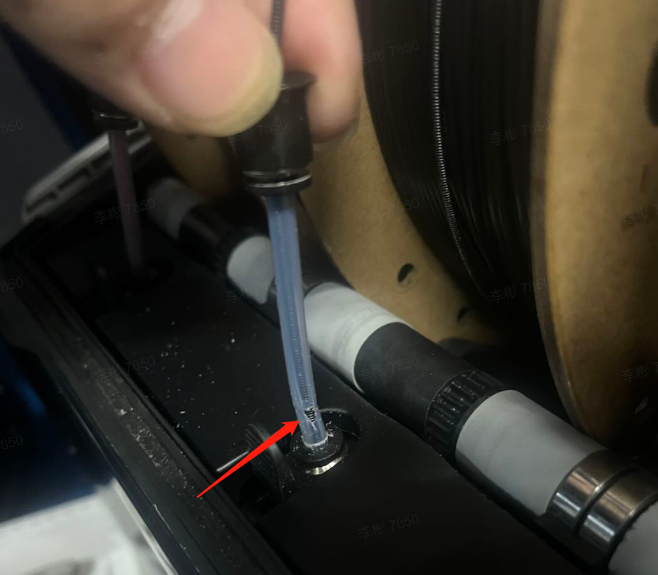

El tubo de PTFE es un consumible que se desgasta con el tiempo por la fricción del filamento. Te sugerimos controlar regularmente su condición durante las rutinas de mantenimiento. Si no cambiás un tubo gastado a tiempo, puede causar problemas en la carga o atascos dentro del CFS. Los tubos usados en el CFS tienen una medida de 4*2,5mm.
3. Reemplazo del tubo de PTFE
3.1 Herramientas necesarias
Se recomienda usar tubos de PTFE con un diámetro interno de 2,5 mm y un diámetro externo de 4 mm. No te sugerimos otras medidas, ya que un diámetro interno menor puede aumentar la fricción y causar errores en el movimiento del filamento.
Para los tubos de la entrada, prepará 4 tubos de PTFE nuevos de 60mm. SKU: 4004200027 (incluido). Para el tramo entre la entrada y la salida del hub, necesitás 2 tubos de 200mm (canales centrales 2 y 3) y 2 de 230mm (canales laterales 1 y 4). SKU: 4004200027.
Para el tramo desde la salida del hub al buffer, y del buffer a la entrada de la K2 Plus, prepará un tubo de 400mm (500mm para máquinas del primer lote) y otro de 300mm (400mm para el primer lote). Para el tramo que va de la entrada de la K2 Plus al extruder, necesitás uno de 680mm. SKU: 4004200027.
Nota: Antes de hacer cualquier mantenimiento en la impresora y el CFS, por favor apagá la energía y desconectá la fuente para evitar cortocircuitos. También fijate la temperatura del hotend y la cama caliente para no quemarte; si tenés que trabajar con calor, usá guantes resistentes.

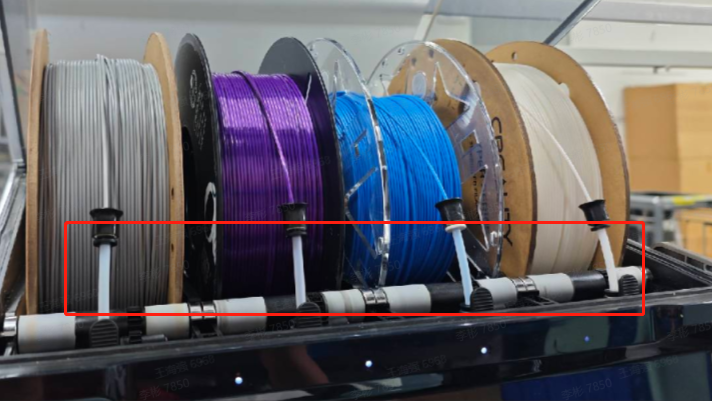

3.2 Daño en el tubo de entrada

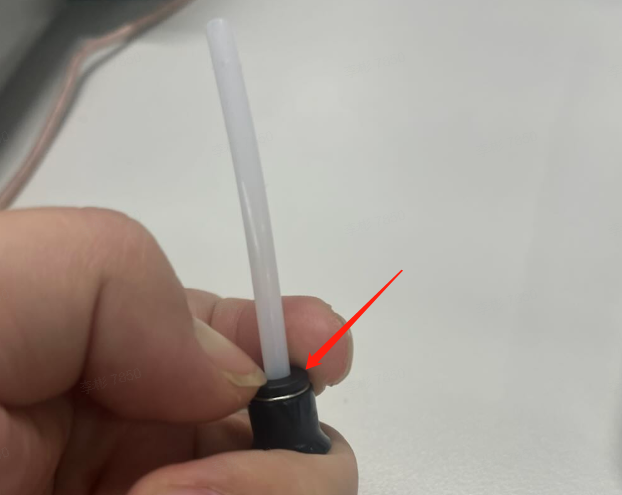

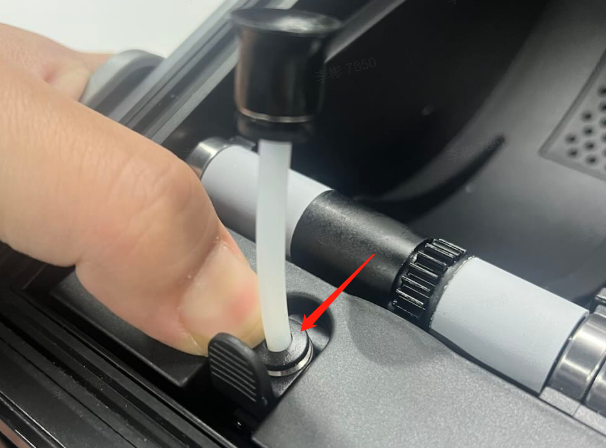

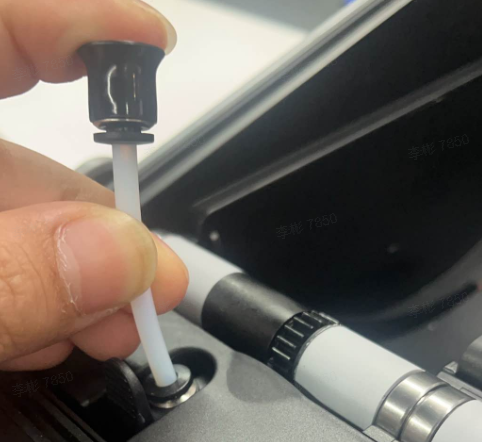

Presioná el conector neumático y tirá del tubo de PTFE para sacarlo. Después, presioná el conector del otro extremo de la entrada y sacá el tubo que querés cambiar. Poné el tubo nuevo, instalá el conector y metelo en el módulo de alimentación para terminar.

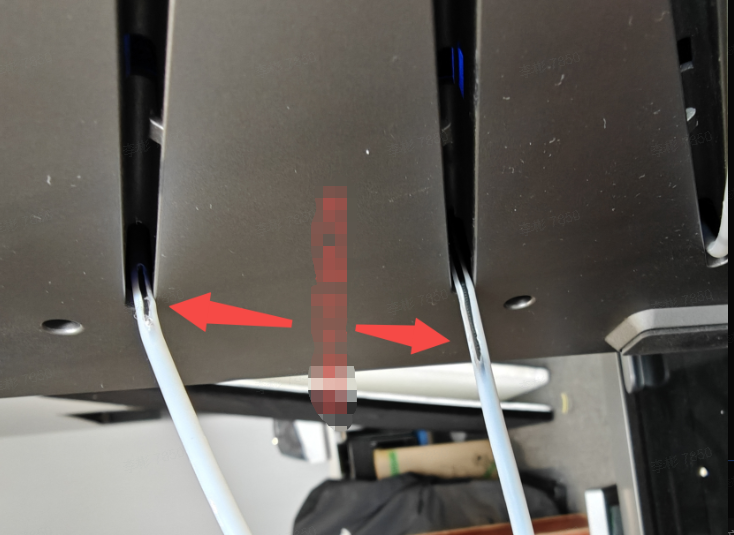

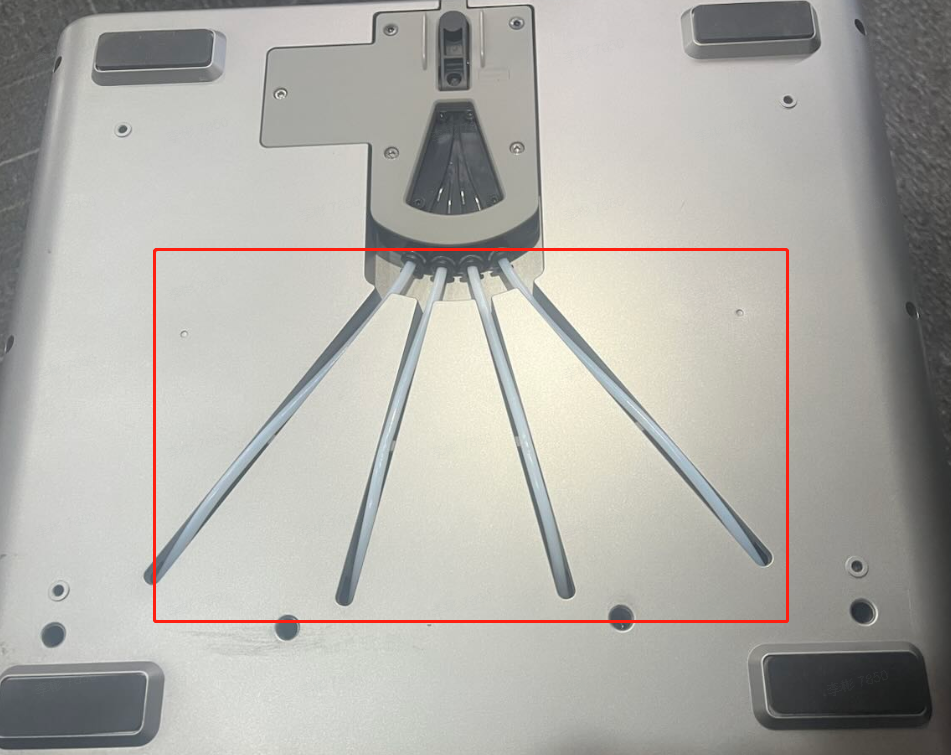

3.3 Daño en el tubo entre la entrada y la salida del hub
Consultá la guía: Replace CFS Hub Teflon Tube.

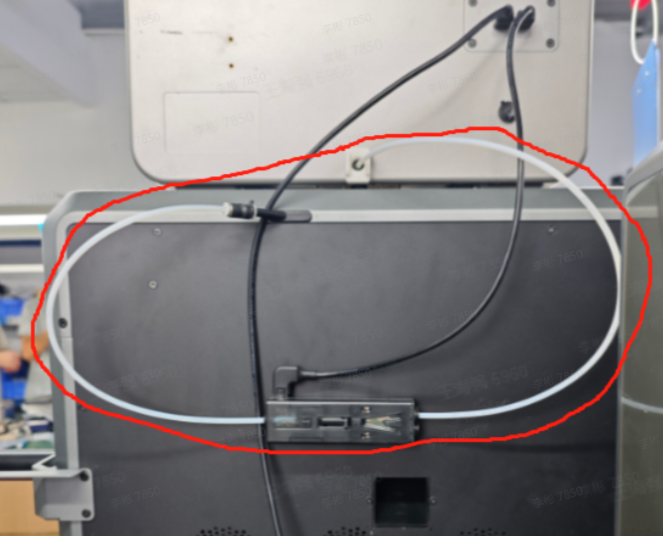

3.4 Daño en el tubo desde la salida del hub al buffer, y del buffer a la máquina
Apretá el botón del conector en la salida del hub y sacá el tubo. Después, presioná el conector neumático del lado de la máquina y tirá de él. Para el lado derecho del buffer, presioná el conector y sacalo. Para el lado izquierdo, usá dos dedos: uno para apretar la carcasa exterior y otro para presionar suavemente la palanca del buffer hacia la izquierda mientras tirás del tubo con la otra mano.
Conectá los nuevos tubos de 300mm y 400mm en los extremos del buffer (el más corto va al conector de la K2 Plus y el más largo a la salida del hub). Finalmente, conectá los otros extremos a la entrada de la K2 Plus y al conector del hub.

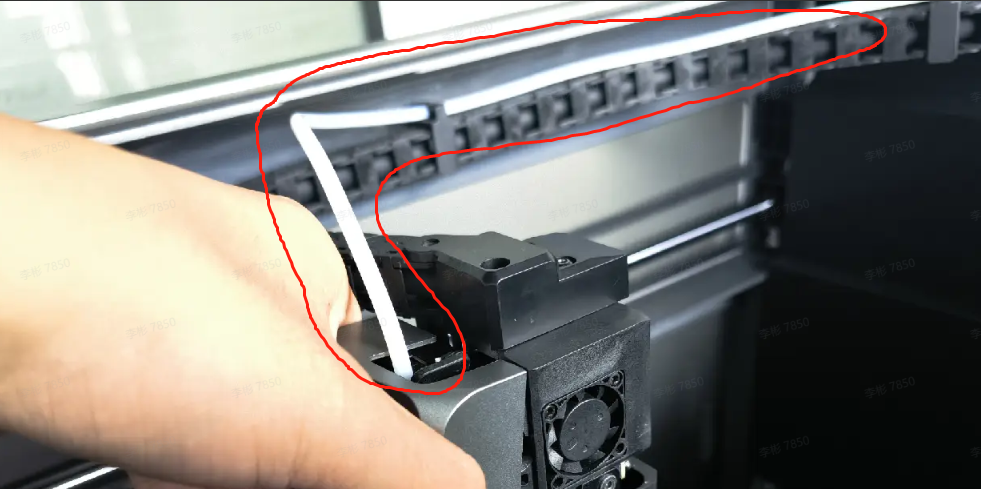

3.5 Daño en el tubo de PTFE de la entrada de la K2 Plus
Consultá la guía: Replace K2 Plus PTFE tube.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
