Esta guía te explica cómo configurar y usar el sistema CFS con tu Creality Hi para lograr impresiones multi-color impecables. Vas a encontrar detalles sobre la conexión, la gestión de filamentos y el proceso de laminado para sacarle el máximo provecho a tu equipo.

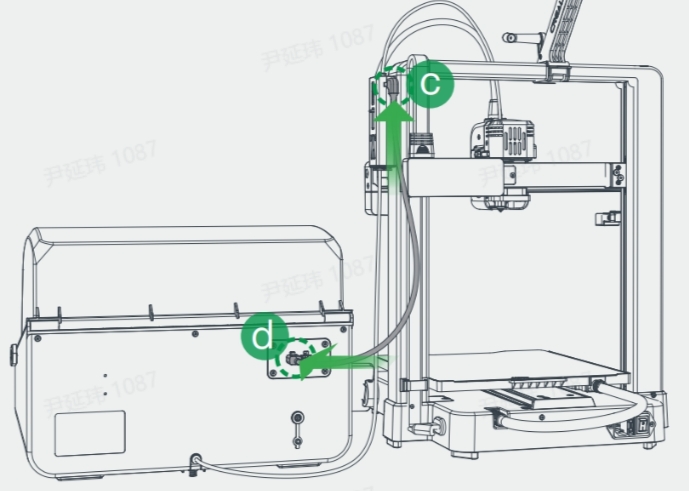

Método de conexión para Creality Hi+CFS
(1) Las dimensiones de corte del tubo PTFE mencionadas se calculan en base a una distancia mínima de 15~20 cm entre el CFS y la Creality Hi; tomalo solo como referencia. (2) Si las puntas del tubo PTFE están deformadas, dejalas circulares a mano para evitar que se trabe el filamento. (3) El conector del tubo buffer tiene que poder levantarse junto con el tubo PTFE; si no sube, puede que se suelte durante la impresión.
Edición y lectura de filamento en el CFS
1. Carga y descarga de filamento
Carga: Poné el filamento en el CFS, alineá la punta con el tubo PTFE de la ranura correspondiente y empujá suavemente hasta que sientas tensión; ahí soltalo. El filamento se va a cargar solo. Descarga: Primero fijate que el filamento no esté en el extruder; después simplemente tirá de él para sacarlo. Si está en el extruder, tocá "Retract" y esperá a que vuelva al CFS antes de retirarlo.
2. Edición de filamento

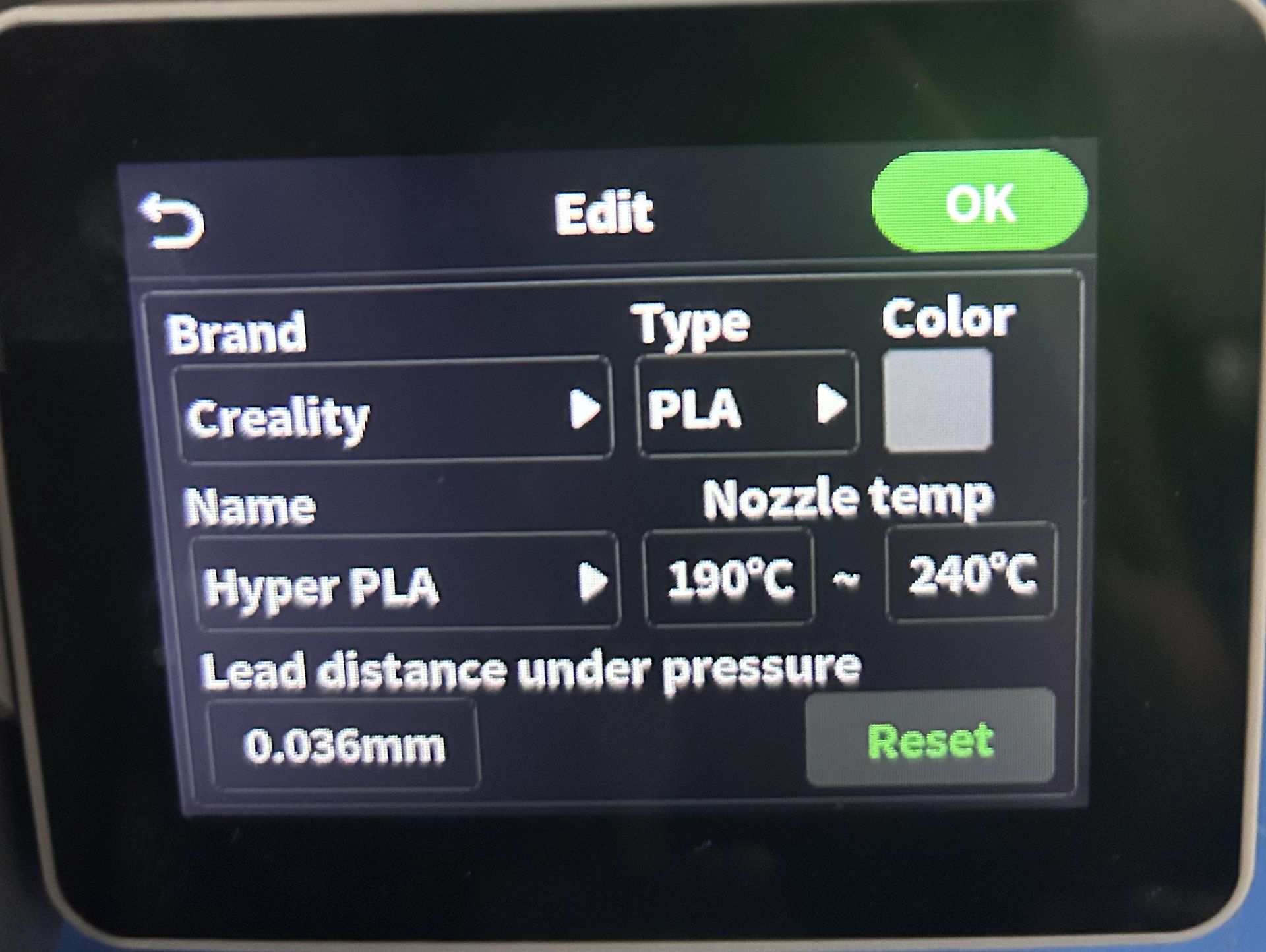

Cuando metés un filamento con RFID, la máquina lee la info automáticamente y no hace falta editar nada. Para ver los parámetros, elegí el filamento y tocá el botón "Edit". Si usás un filamento común, después de la lectura automática de tensión, la interfaz va a mostrar un "?"; tocá "Edit" para configurar Marca-Tipo de material-Nombre-Color y confirmá.
3. Interfaz de gestión de filamento

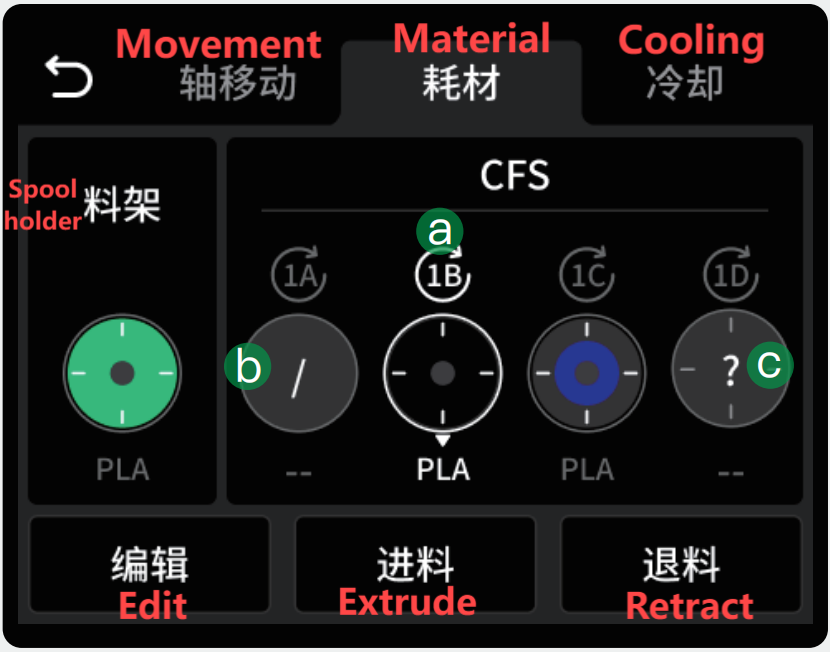

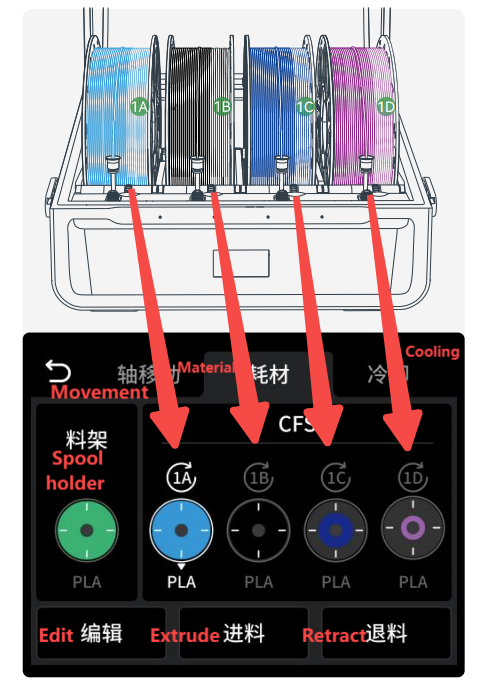

La página se divide en el soporte de carrete externo [izquierda] y el CFS [derecha]. Los códigos como 1A indican el número de ranura. (a) Botón de precarga para leer el filamento: si sale bien, muestra el color y cuánto queda; si falla, aparece el botón de edición con un "?". (b) Ranura vacía, se muestra como "/" y no se puede editar. (c) Estado de RFID no leído, se muestra como "?" y requiere edición manual.
4. Ajustes del CFS

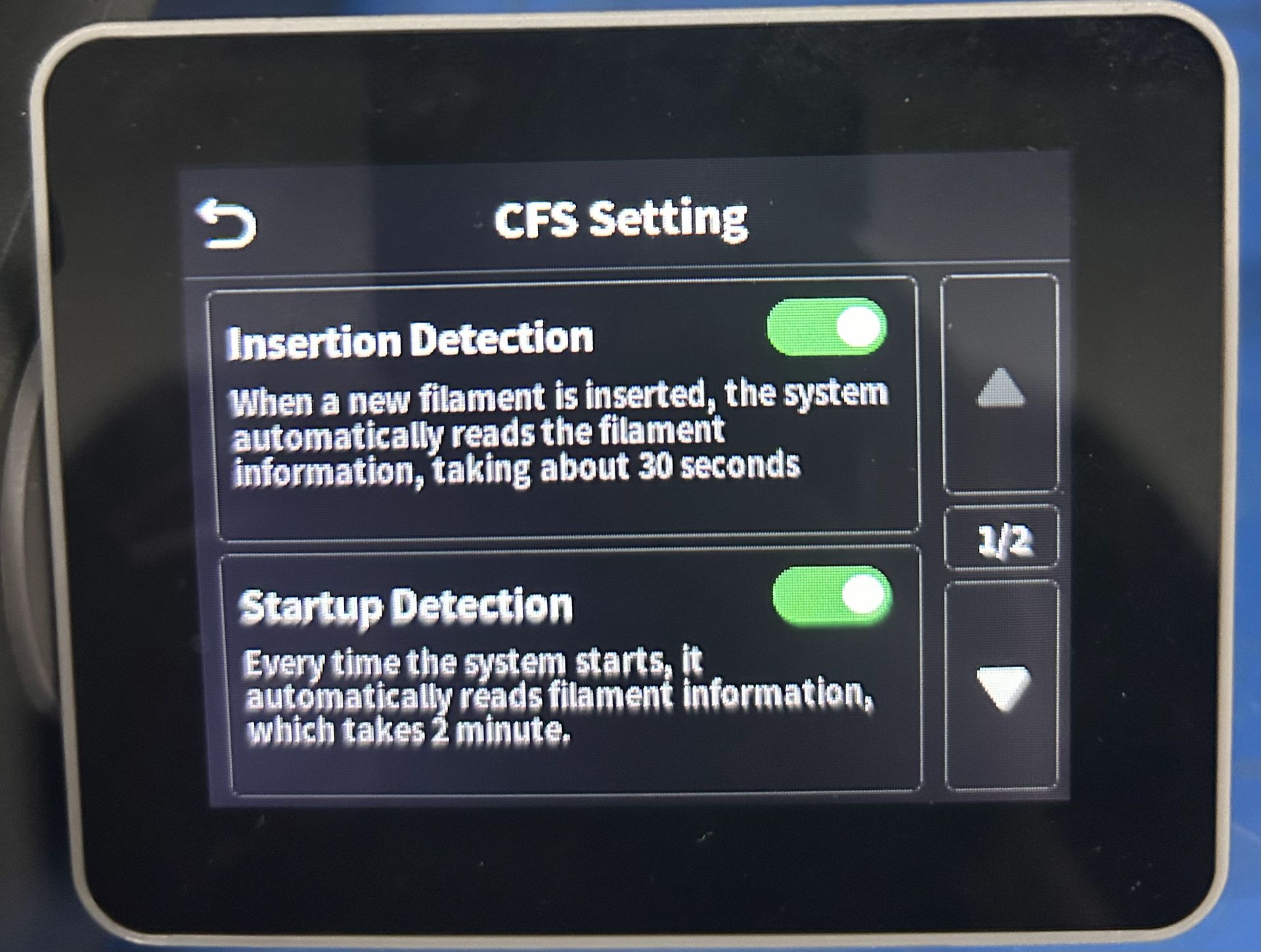

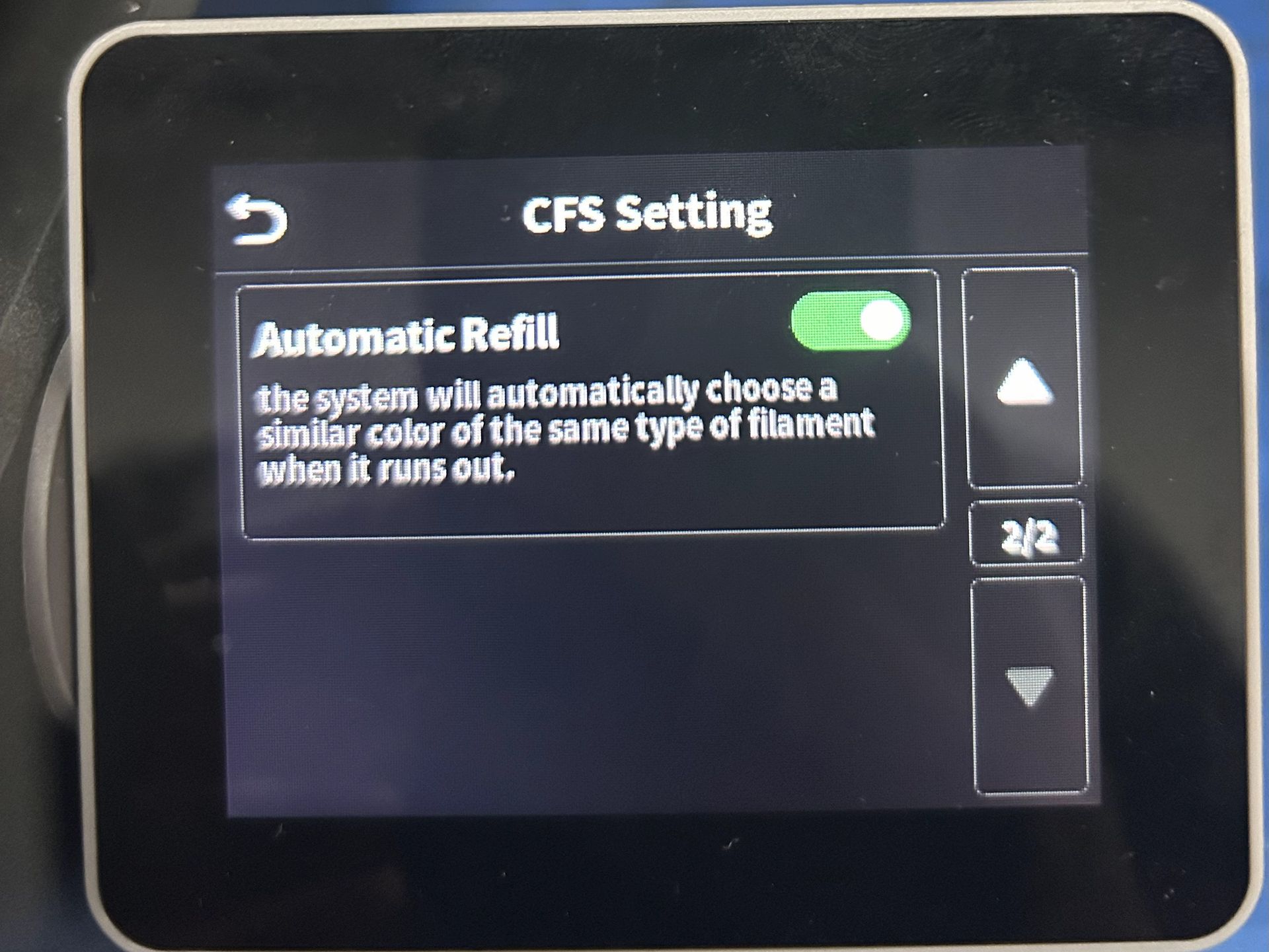

Tocá el botón de ajustes del CFS para entrar a la configuración. "Insertion Detection" es la función para leer RFID; podés apagarla si usás filamento común. "Startup Detection" realiza una precarga secuencial al arrancar para leer los RFID. "Automatic Refill" se activa cuando se acaba un filamento: la máquina sigue automáticamente con otro carrete del mismo tipo y color de otra ranura sin preguntarte nada.
Impresión desde pantalla

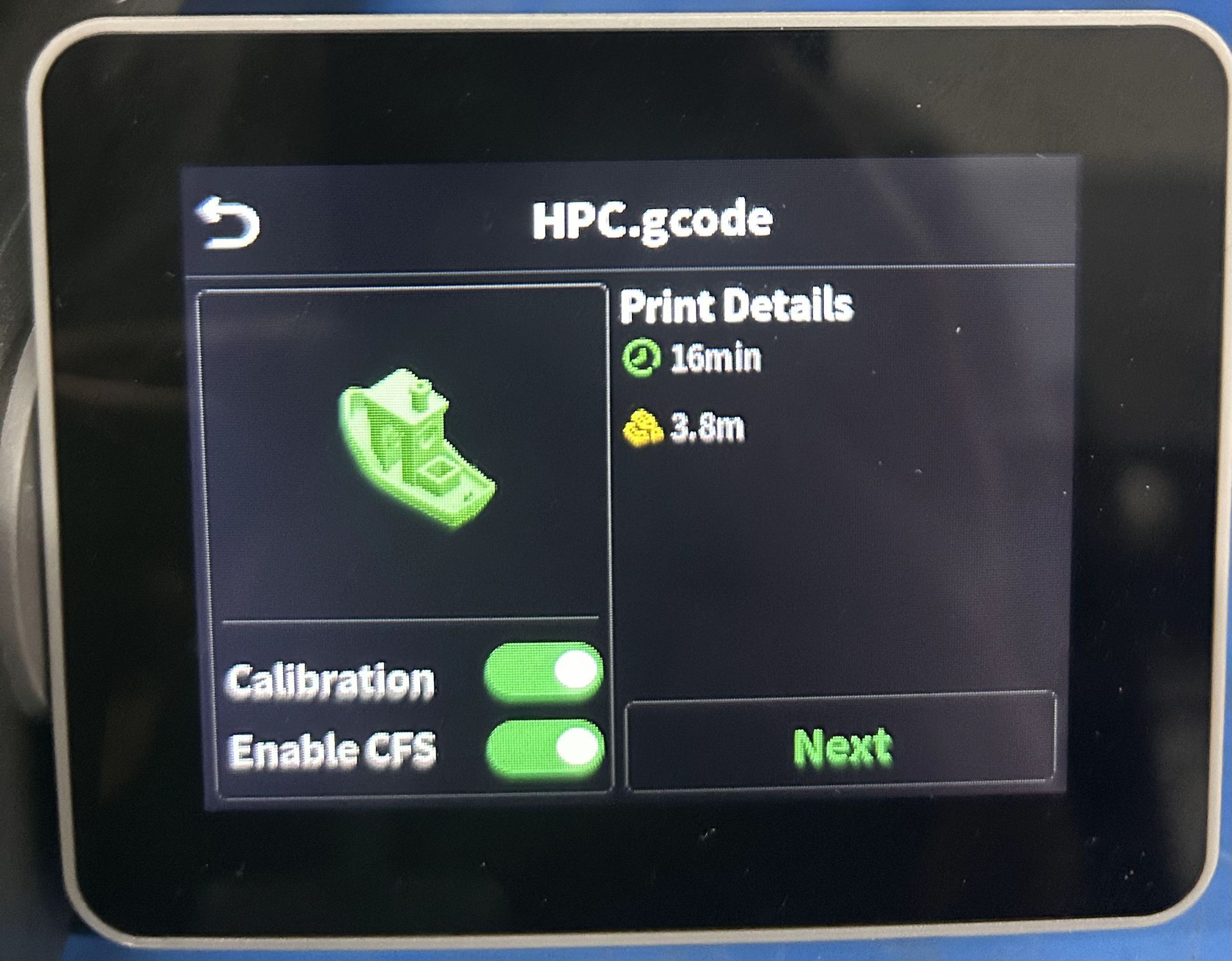

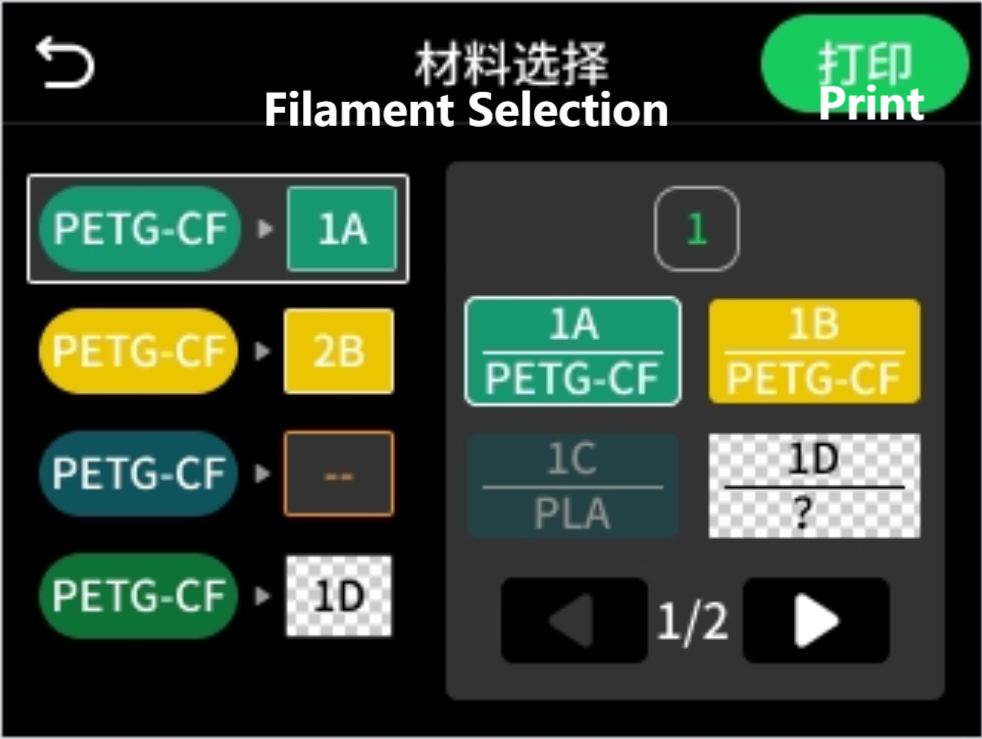

Elegí el archivo en la pantalla y dale a imprimir. Marcá "Print Calibration" para el nivelado automático. "Enable Multi-color System" activa el uso de filamentos del CFS; si no, usa el del soporte de carrete y los archivos multi-color se imprimirán en un solo color. A la izquierda ves los materiales del archivo y a la derecha el mapeo de ranuras; si el mapeo falla y sale "--", elegí el material a mano. Una vez que arranca, el CFS se encarga de todo.
¿Dónde encontrar modelos multi-color?
Podés encontrar diseños listos en la sección de modelos multi-color de Creality.
Proceso de laminado e impresión

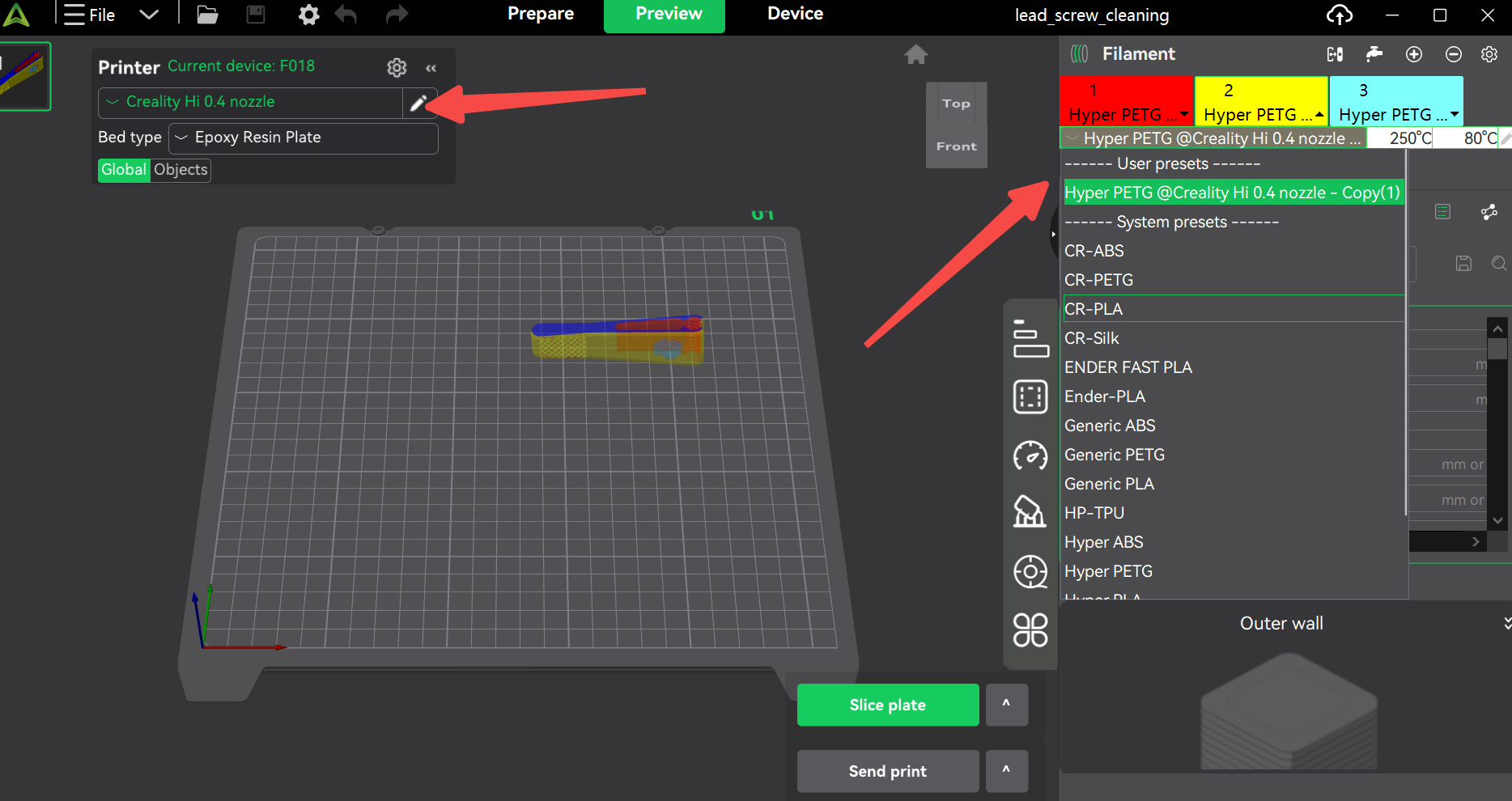

Bajá el modelo y arrastralo a tu slicer (como Creality Print). Cambiá la máquina a Creality Hi, elegí el material (HyperPLA u otros) y laminá. Después de laminar, elegí la máquina y chequeá el mapeo de filamentos. Tené en cuenta que las máquinas solo admiten el envío de gcode, no la impresión directa desde el software, y que los equipos sin CFS no soportan el mapeo. El mapeo automático hace coincidir los filamentos del laminado con los del CFS, pero si no te convence, podés ajustarlo a mano.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
