En esta guía te explicamos paso a paso cómo reemplazar la placa del sensor de nivelación de la cama caliente de tu impresora. Es un procedimiento sencillo, pero requiere que prestes atención al manipular los resortes y las conexiones para asegurar un funcionamiento óptimo.
Herramientas y materiales
Vas a necesitar una llave Allen de 2.0 mm, una llave Allen de 2.5 mm y el repuesto de la placa del sensor de nivelación de la cama caliente.
Cómo sacar la placa vieja

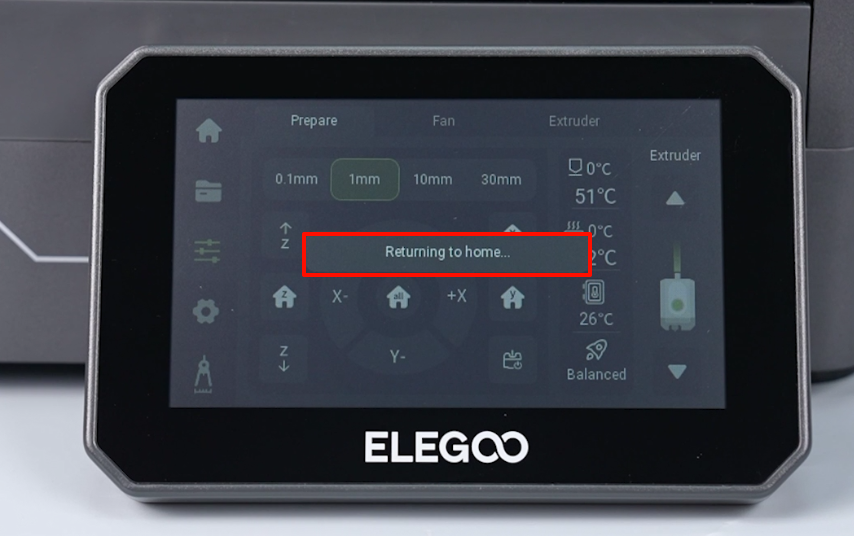

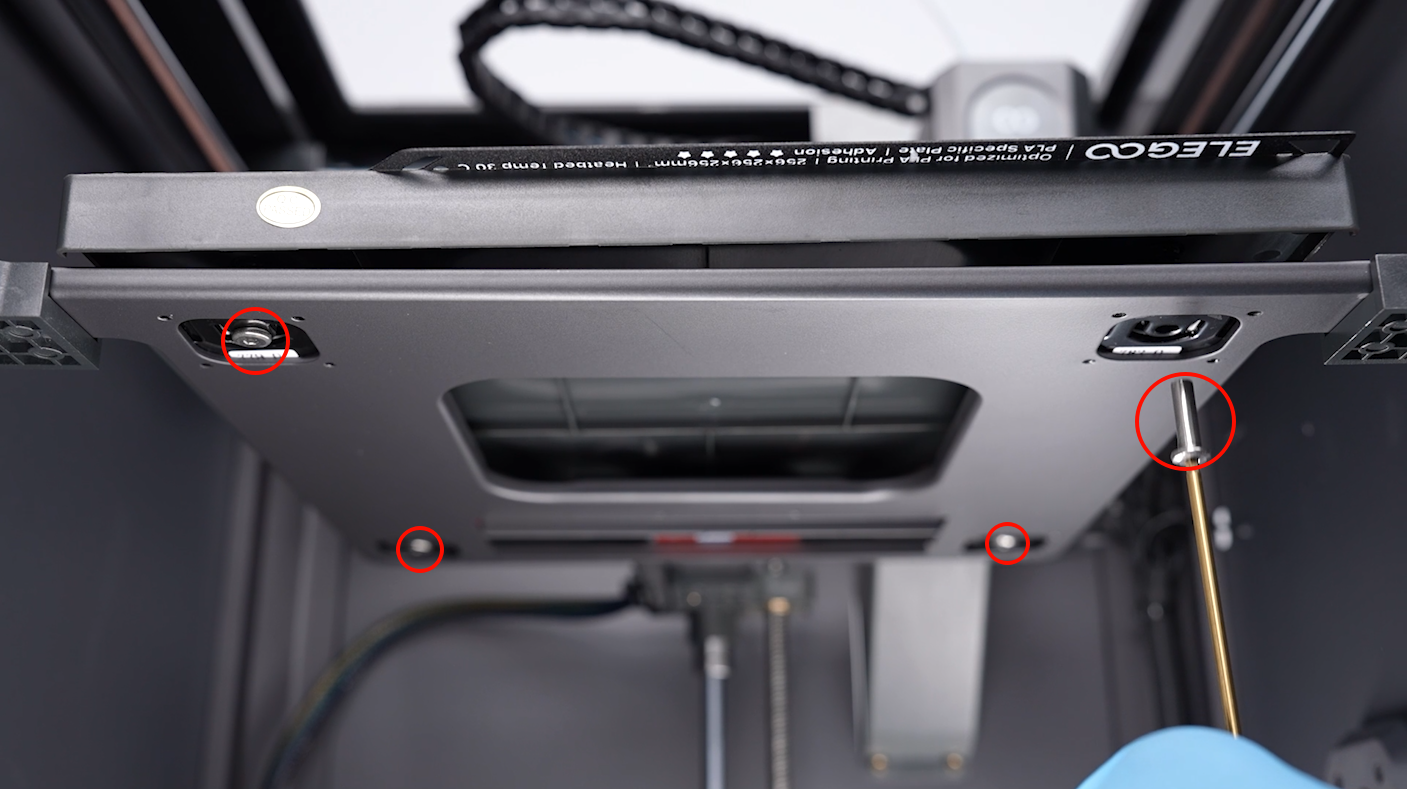

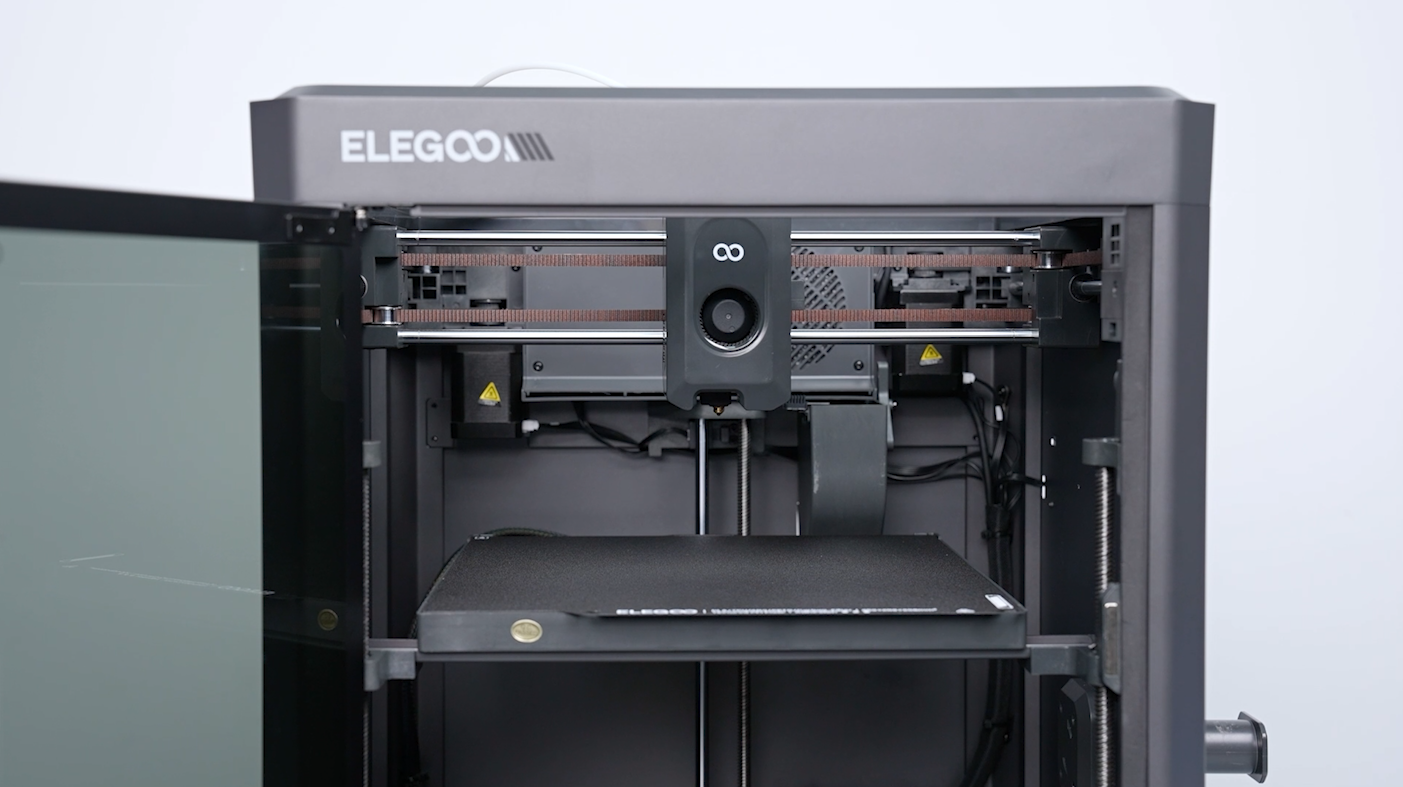

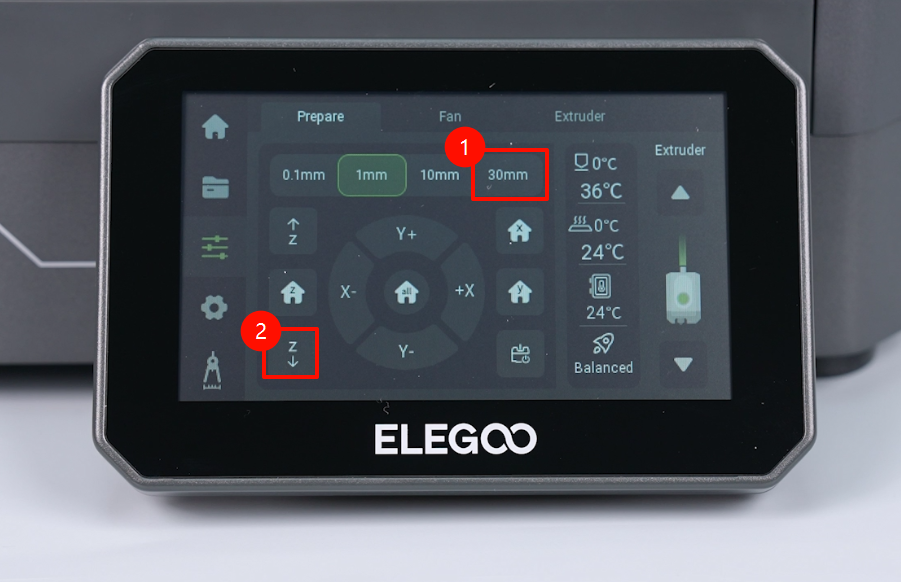

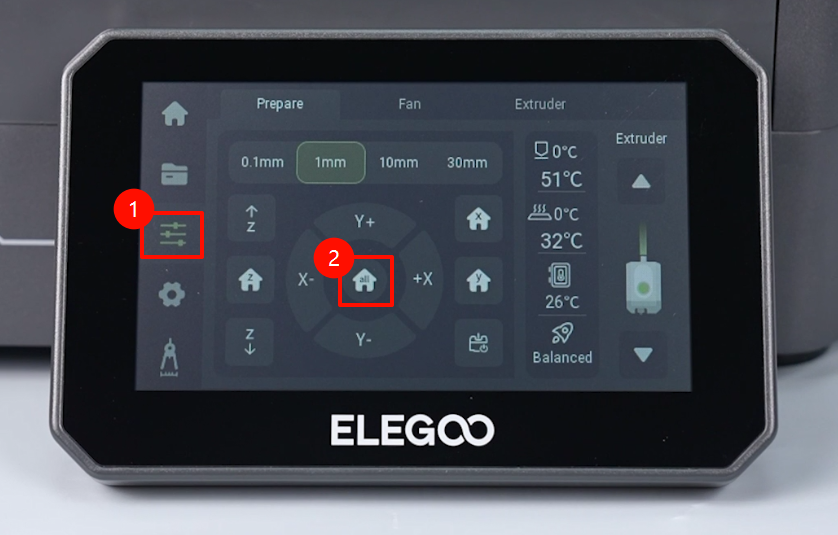

Primero, prendé la impresora y seleccioná "Function - all" en la pantalla táctil para que comience el proceso de homing. Una vez que termine, elegí "30 mm - Z-axis down" dos veces para bajar el eje Z y después apagá el equipo. Con la llave Allen de 2.5 mm, aflojá los 4 tornillos largos que están debajo de la cama caliente; hacelo con cuidado y de a poco, ya que los resortes internos ejercen presión.

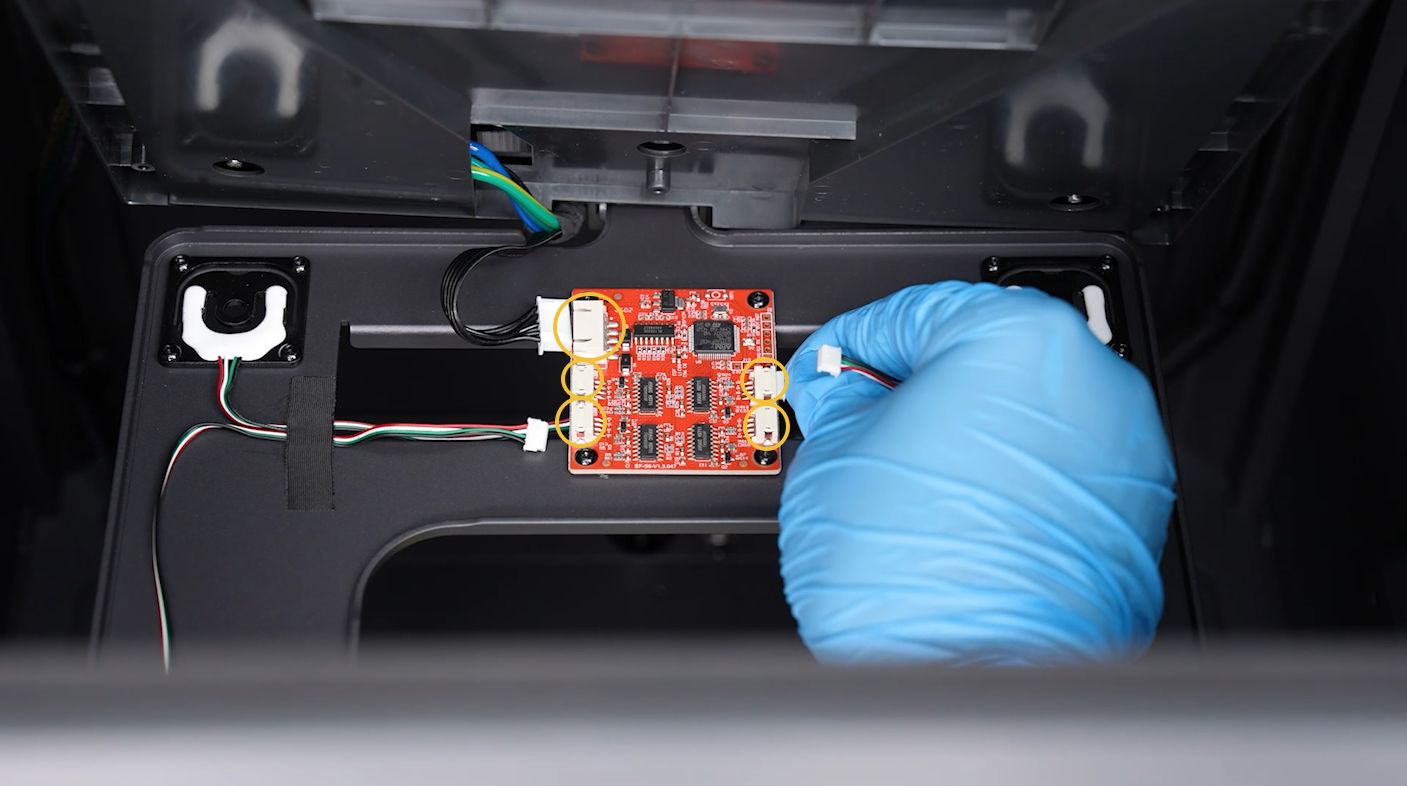

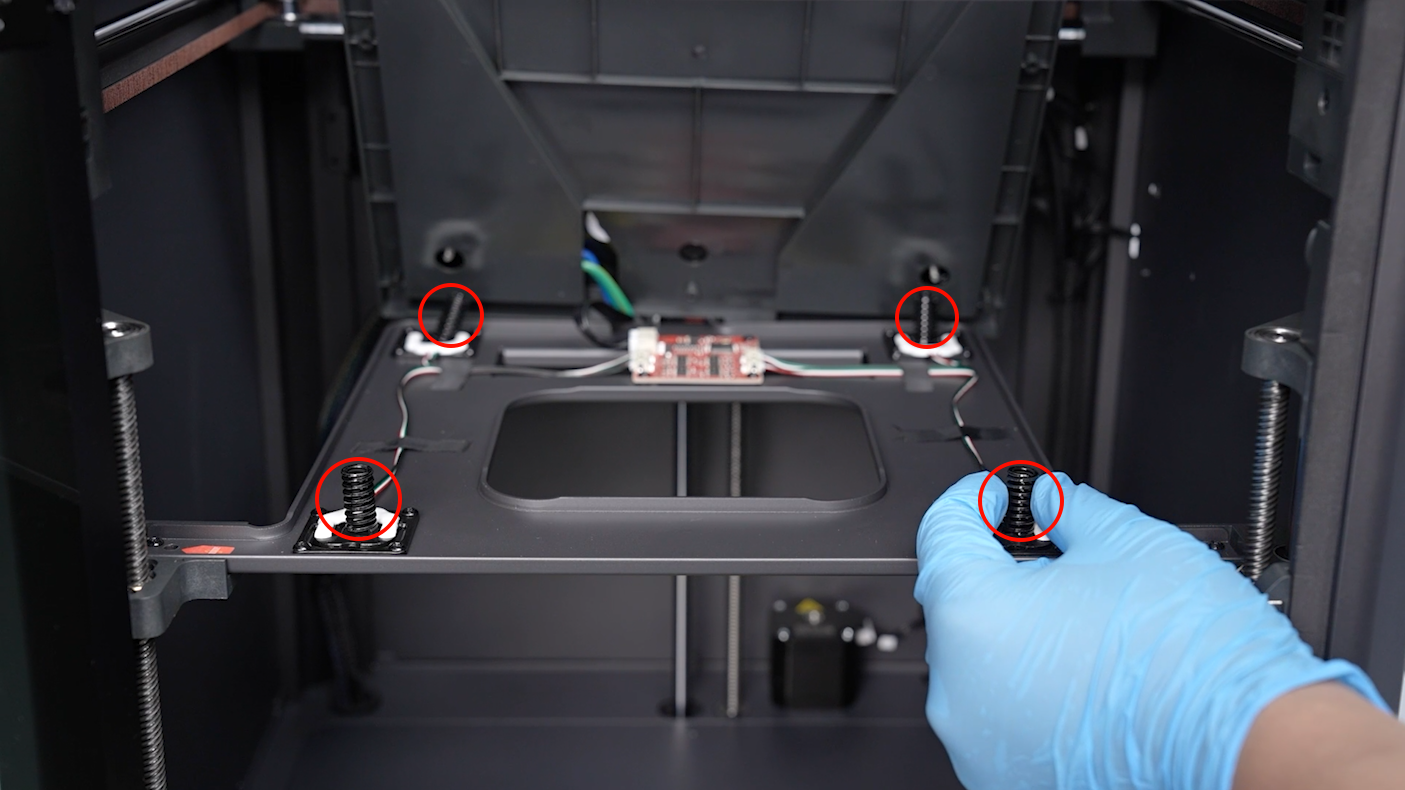

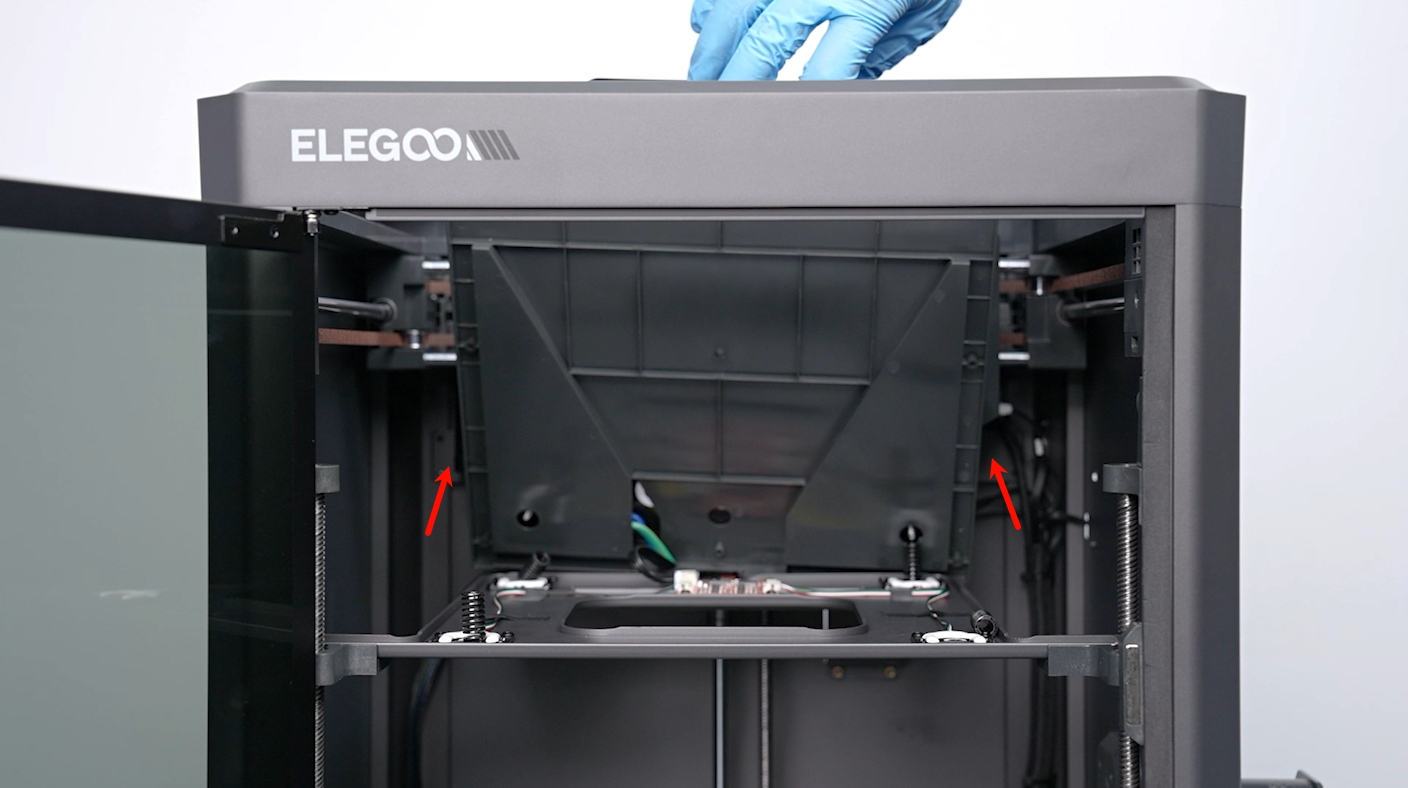

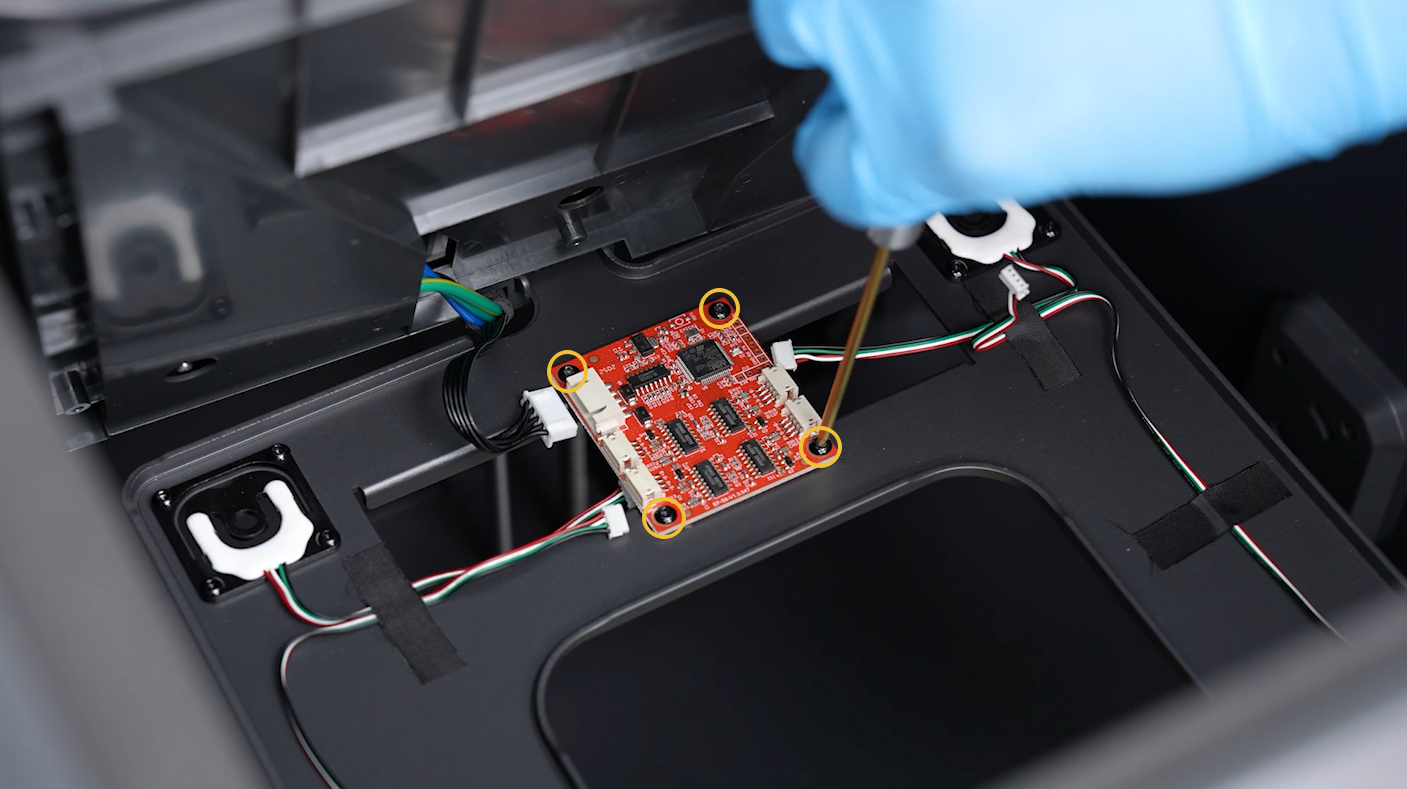

Levantá la cama caliente y retirá los 4 resortes. Desconectá los ribbon cables de todos los puertos de la placa del sensor. Por último, usá la llave Allen de 2.0 mm para sacar los 4 tornillos que sujetan la placa y retirala de la impresora.
Cómo instalar la placa nueva

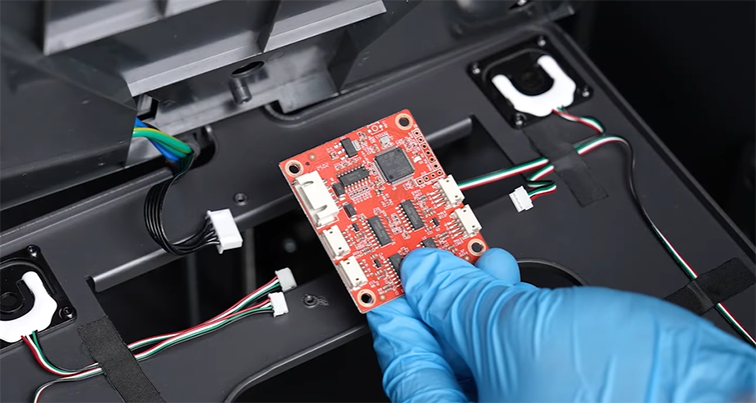

Presentá la placa nueva alineando los agujeros de los tornillos y ajustala con la llave Allen de 2.0 mm. Conectá los ribbon cables en sus respectivos puertos según el tamaño de cada conector. Volvé a colocar los 4 resortes en su lugar y apoyá la cama caliente encima, asegurándote de que los agujeros queden bien alineados.

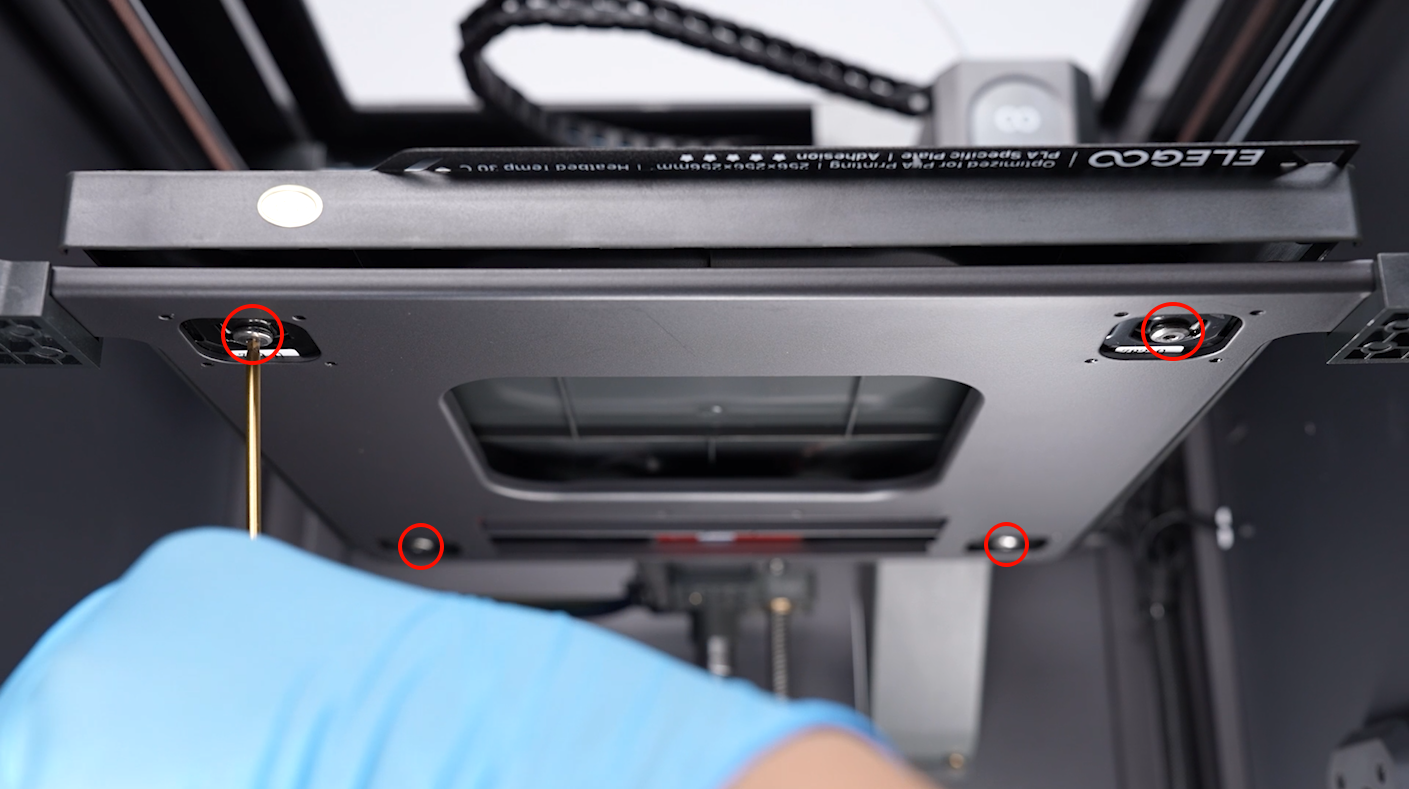

Pasá los tornillos largos desde abajo, verificando que atraviesen el centro de cada resorte, y dales unas vueltas para que enganchen. Usá la llave Allen de 2.5 mm para ajustar primero la mitad del recorrido de los cuatro tornillos y después terminalos de apretar por completo. Para finalizar, prendé la impresora, andá a "Calibration - Auto Leveling" y realizá una nueva nivelación antes de volver a usarla.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
