Este código de error suele aparecer cuando el cabezal de impresión se está calentando o mientras se está imprimiendo un modelo. Indica que el sistema tiene problemas para leer correctamente el sensor de temperatura (NTC) del hotend.

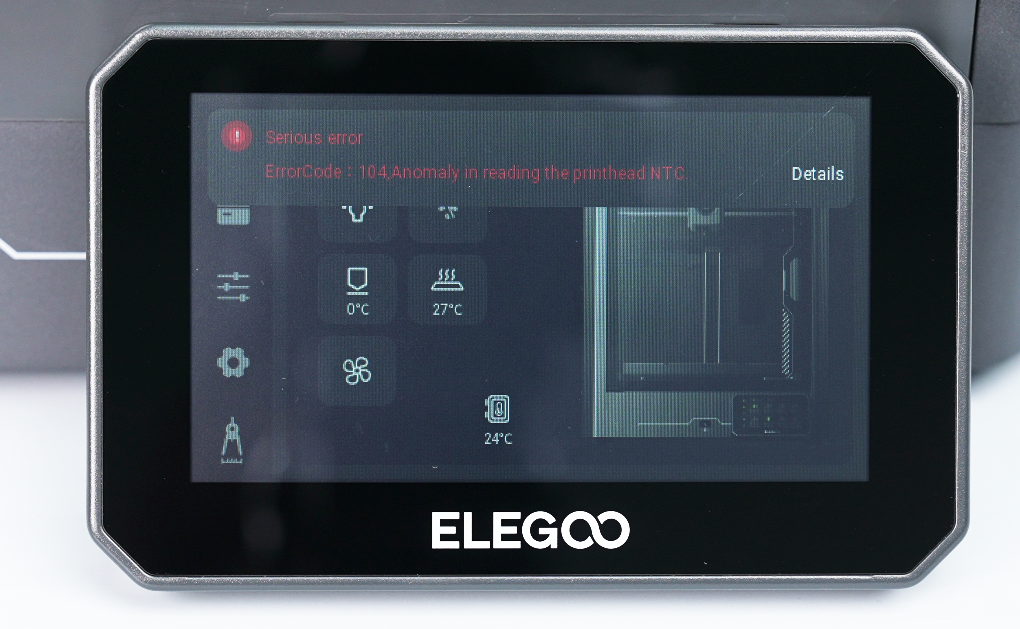

¿Cómo se ve?
El error generalmente salta en el momento que el cabezal de impresión empieza a levantar temperatura o en medio de un proceso de impresión en curso.
Cómo solucionarlo
Tenés que revisar los pines de la placa adaptadora de calentamiento y verificar, uno por uno, los valores de resistencia del termistor del nozzle. Para esto vas a necesitar una llave Allen de 2.5 mm y un multímetro.
Pasos para la solución de problemas
Reconectá el cable del puerto del PCB de calentamiento

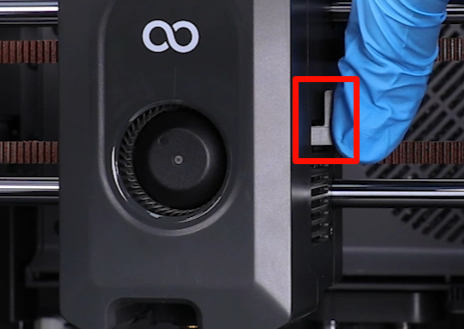

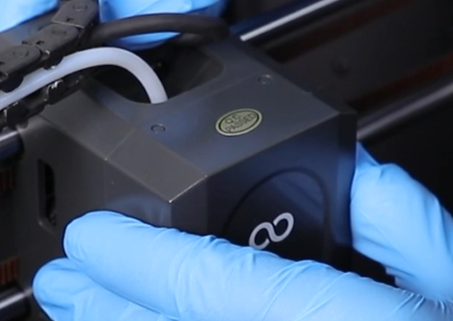

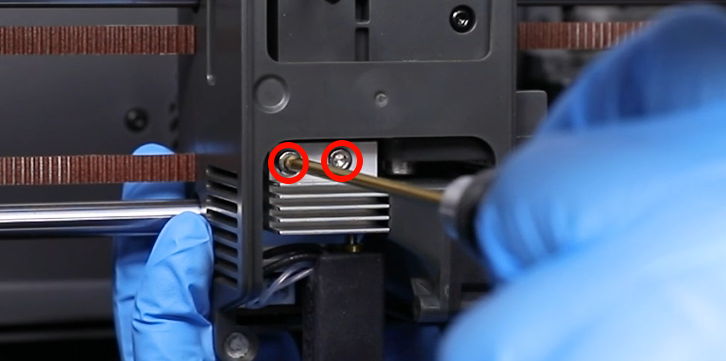

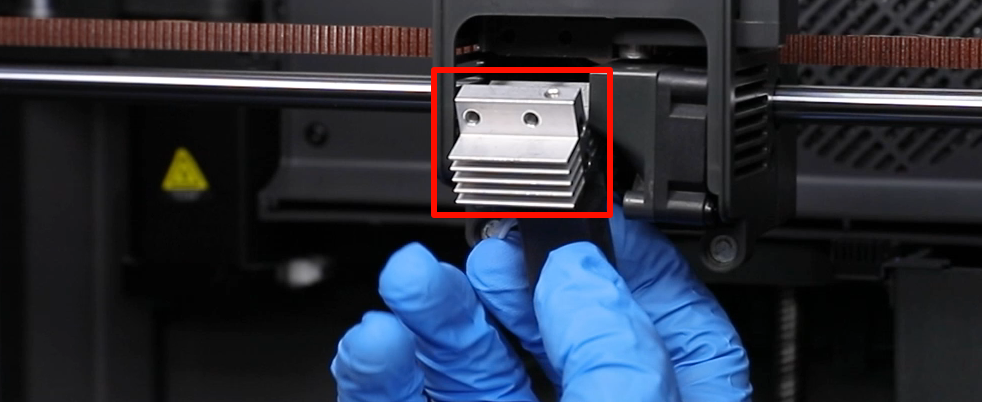

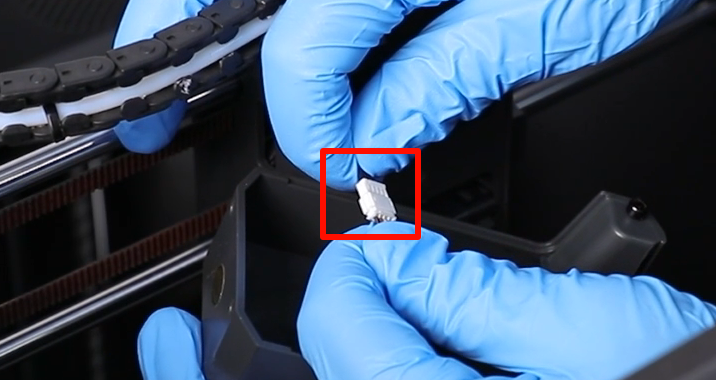

Apagá la impresora. Empujá la palanca del cortador de filamento hacia atrás para cortarlo y sacá la tapa frontal del cabezal de impresión. Desconectá el puerto de los cables cinta del ventilador de enfriamiento del modelo y usá la llave Allen para aflojar los 2 tornillos que sujetan el conjunto del cabezal de impresión.

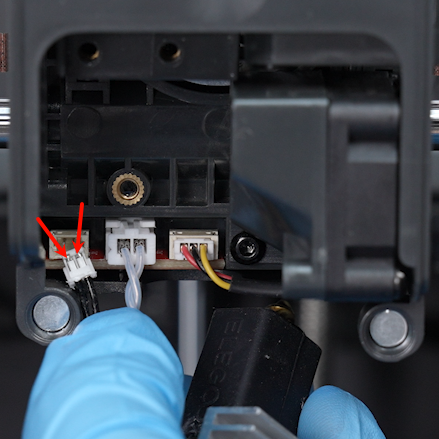

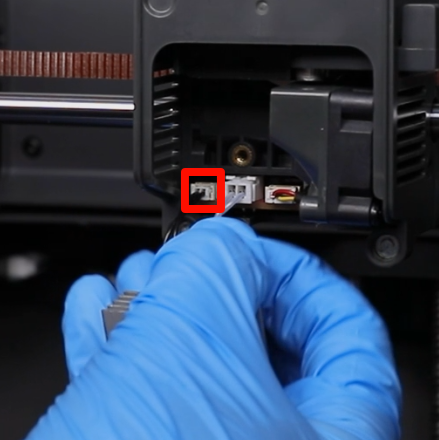

Volvé a enchufar los cables del puerto del termistor del nozzle y fijate que los pines en las terminales estén en buen estado y no tengan ninguna anomalía.

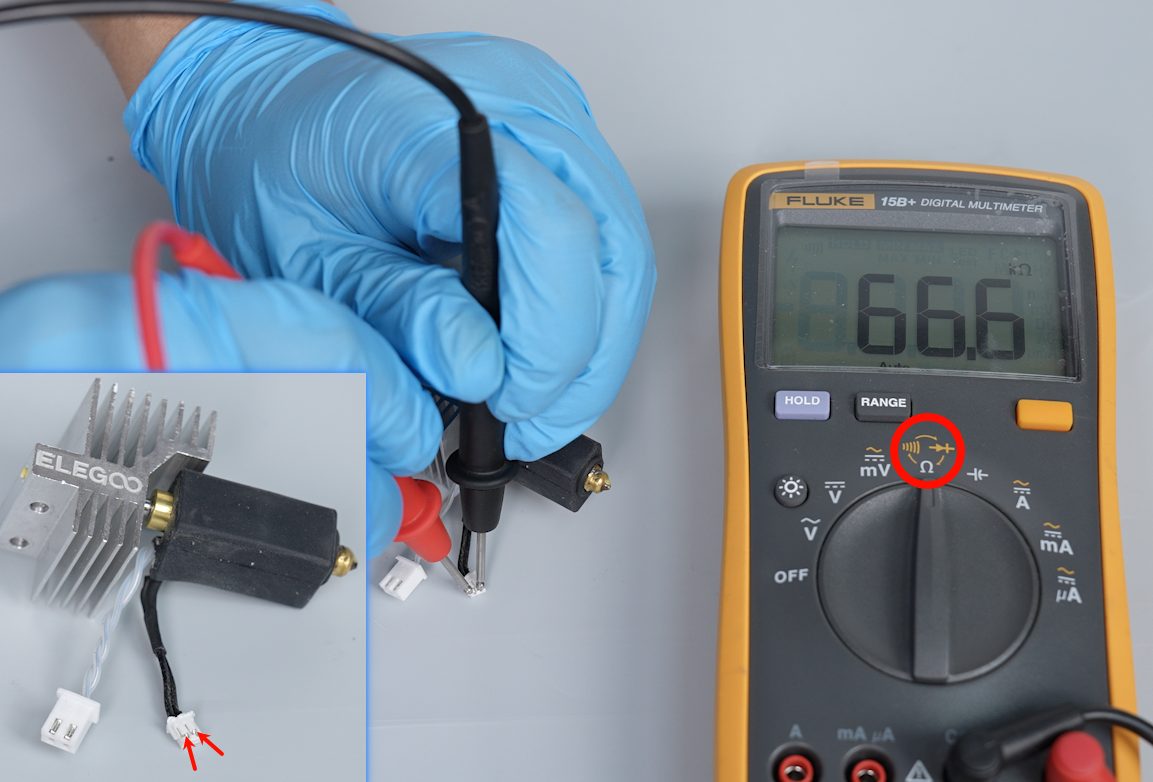

Revisá el valor de resistencia del termistor del nozzle con un multímetro
Poné el multímetro en la escala de "Ω" y medí el valor de resistencia en los dos pines de las terminales del cable del termistor. Nota: la temperatura del nozzle debería estar en unos 34°C al momento de la detección. Los valores de referencia del NTC según la temperatura se muestran en la siguiente tabla:
| Temperatura (℃) | -5 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 |
|---|---|---|---|---|---|---|---|---|---|
| Valor de Resistencia (KΩ) | 420.9 | 325.1 | 254.3 | 199.7 | 157.7 | 125.2 | 100 | 80.39 | 65.03 |
Si el valor de resistencia del termistor del nozzle es anormal o no marca nada, vas a tener que reemplazar el termistor por uno nuevo.
Cómo reemplazar el termistor y la placa de calentamiento cerámica
Seguí los pasos de desmontaje anteriores para acceder a los componentes y realizar el cambio de las piezas defectuosas.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
