En este tutorial te mostramos cómo hacer la nivelación manual en tu Mars 5 Ultra paso a paso. Vas a aprender a ajustar los tornillos de la build plate, cargar el firmware parcheado y calibrar el cantilever para que todo quede a punto. Seguí estas instrucciones al pie de la letra para evitar fallas y arrancar a imprimir sin problemas.
Herramientas y materiales
- Llave Allen de 4.0 mm
- Papel A4
- Secador de pelo
Paso 1: Imprimir sin el resin tank y ajustar los tornillos de la build plate

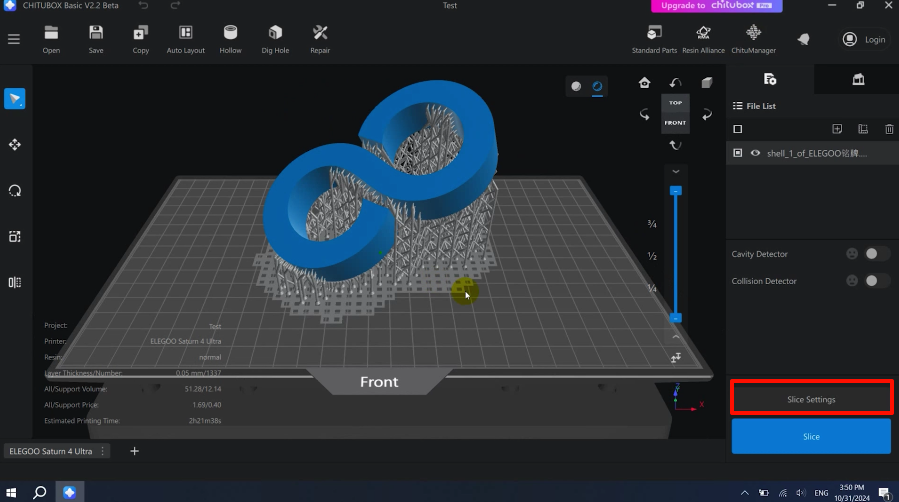

Importá el archivo del modelo en el slicer. Hacé clic en "Slice Settings" (Configuración de corte).

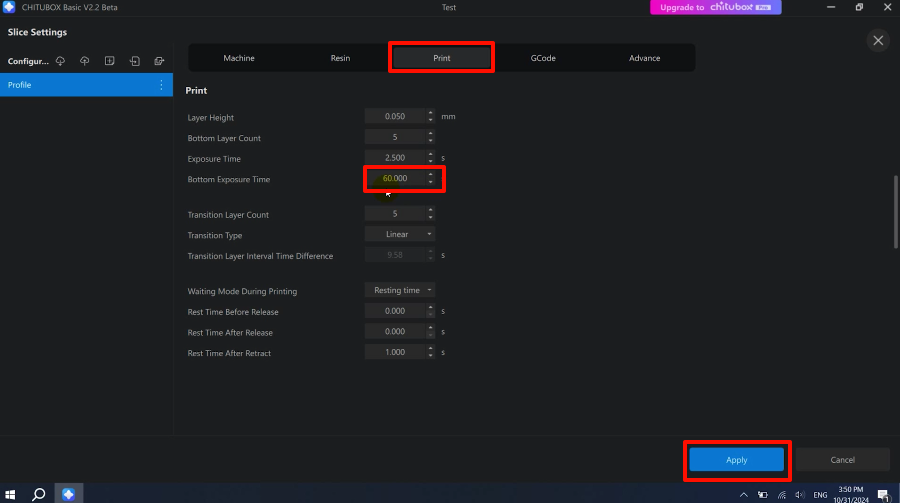

Andá a "Print" (Imprimir). En la interfaz de parámetros, configurá el "Underlying Exposure Time" (Tiempo de exposición base) en 60s o 90s. Dale a "Apply" (Aplicar) para guardar los cambios.
Nota: Dale más tiempo de exposición a las capas base para tener más margen a la hora de ajustar los tornillos.

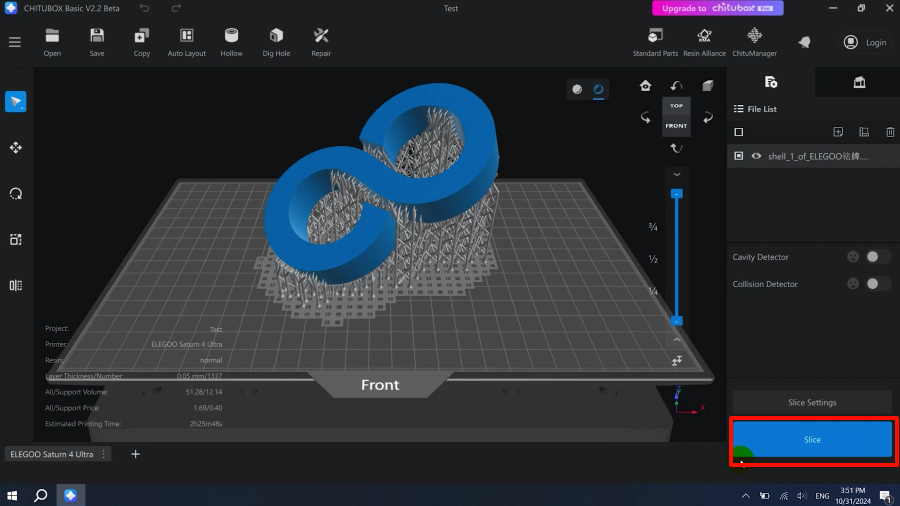

Hacé clic en "Slice" y guardá el archivo en tu pendrive USB.

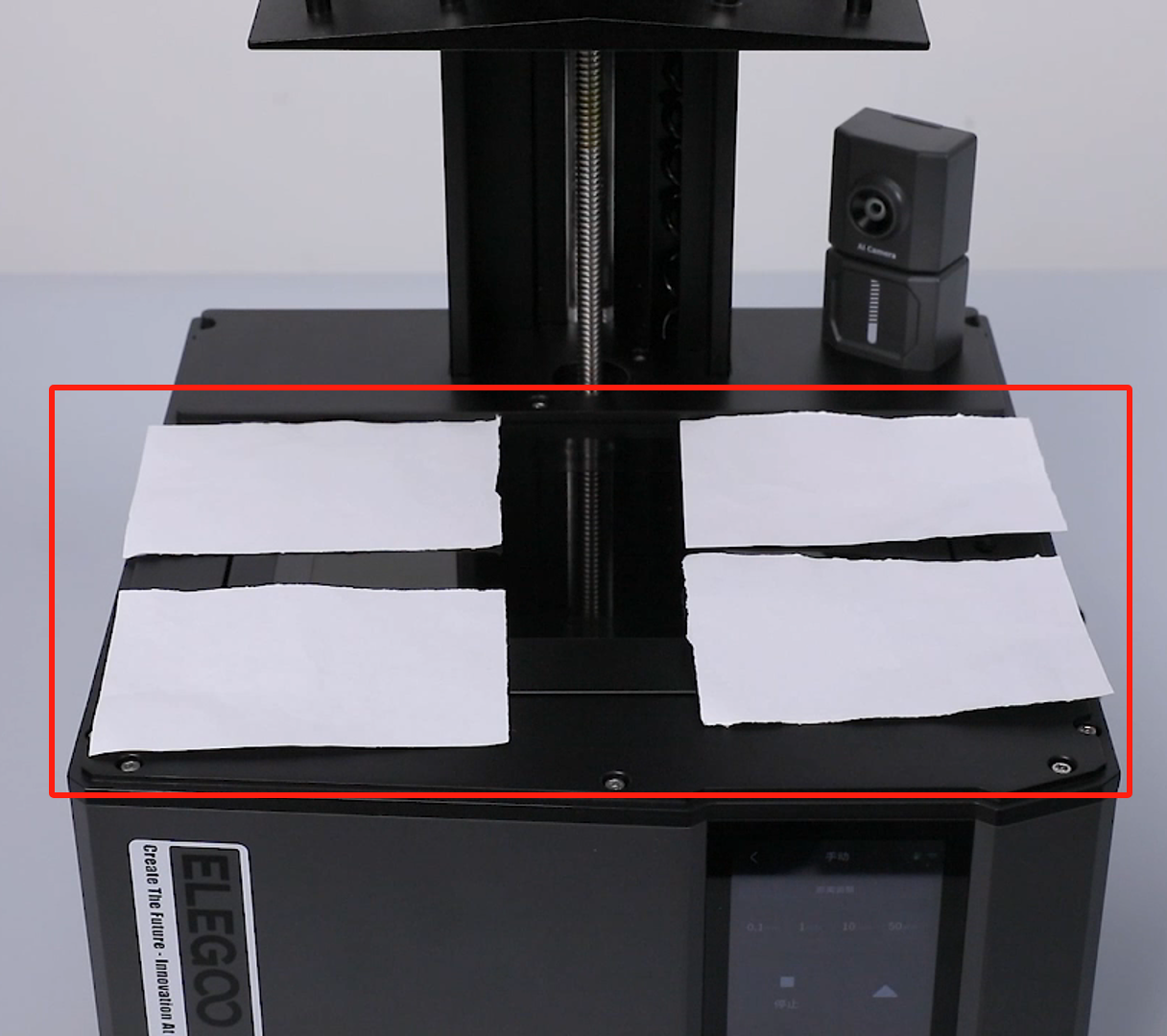

Cortá una hoja A4 en 4 pedazos iguales y ponelos en las cuatro esquinas de la pantalla LCD.

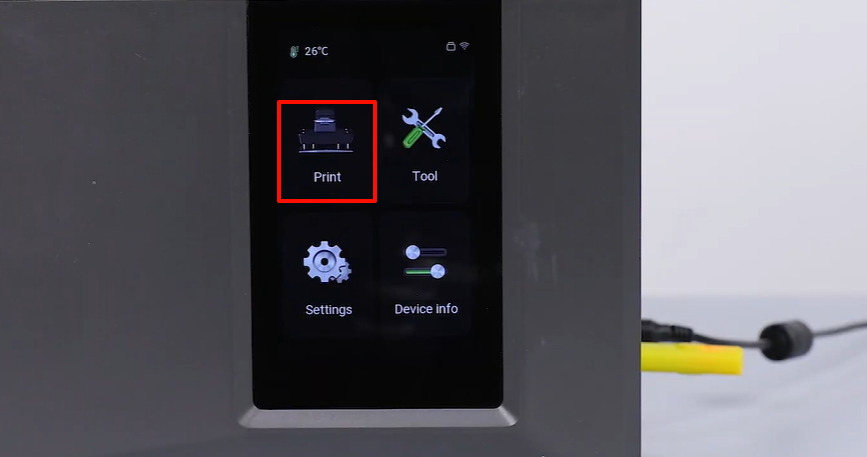

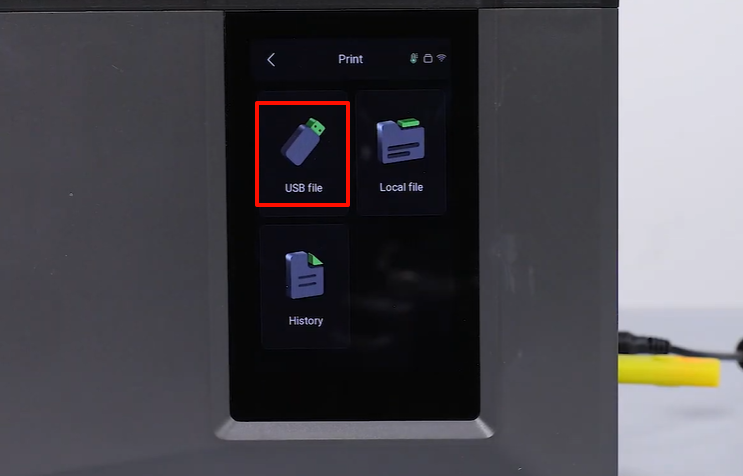

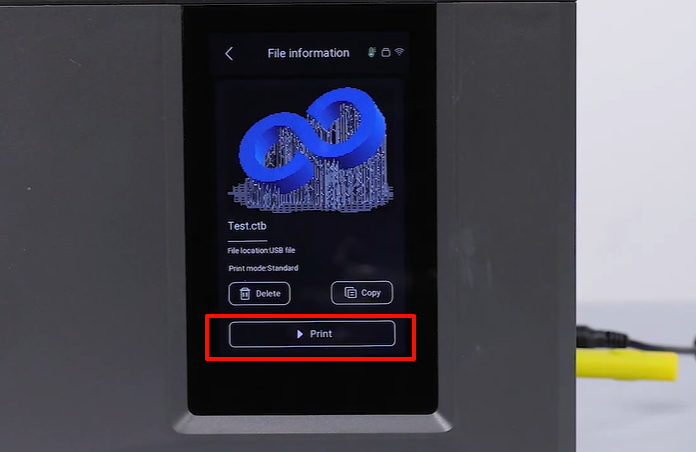

Prendé la impresora. Conectá el pendrive. En la pantalla táctil, andá a "Print - USB File" (Imprimir - Archivo USB) y elegí el modelo a imprimir.
El modelo se imprime sin el resin tank.

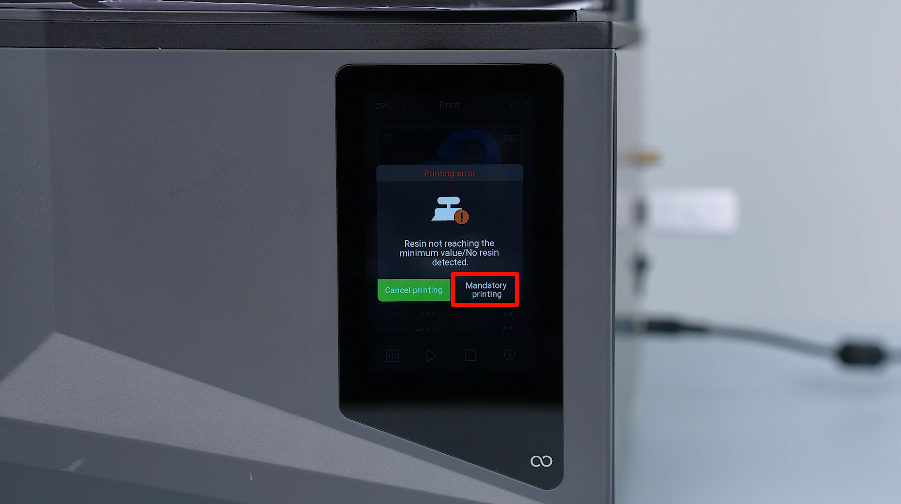

Si te salta un cartel de "Print Abnormal" (Impresión anormal), tocá "Mandatory Printing" (Impresión forzada). La pantalla te va a mostrar que la nivelación automática terminó y la impresora va a empezar a imprimir el modelo.

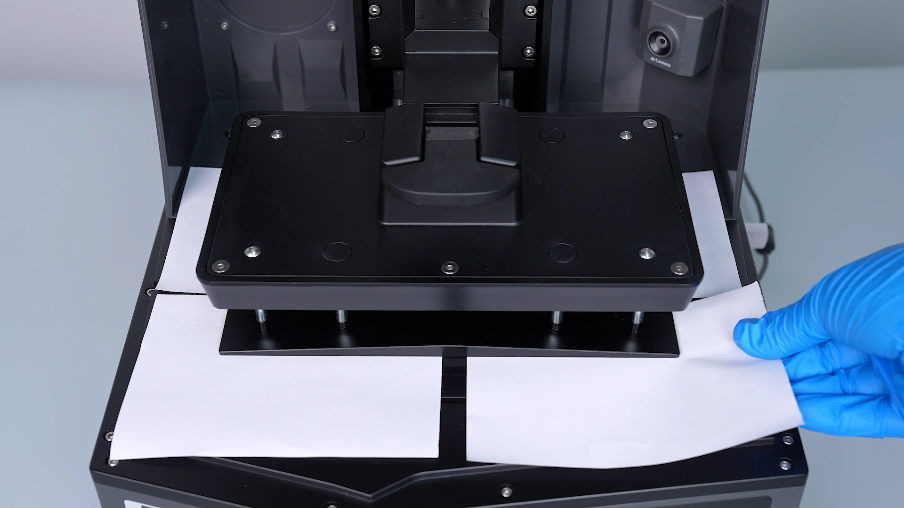

Mientras se expone la primera capa del modelo, tironeá de los pedacitos de papel en las cuatro esquinas y fijate cuál está más flojo. El punto de presión ideal es cuando podés tirar del papel hacia afuera, pero no podés volver a empujarlo hacia adentro.

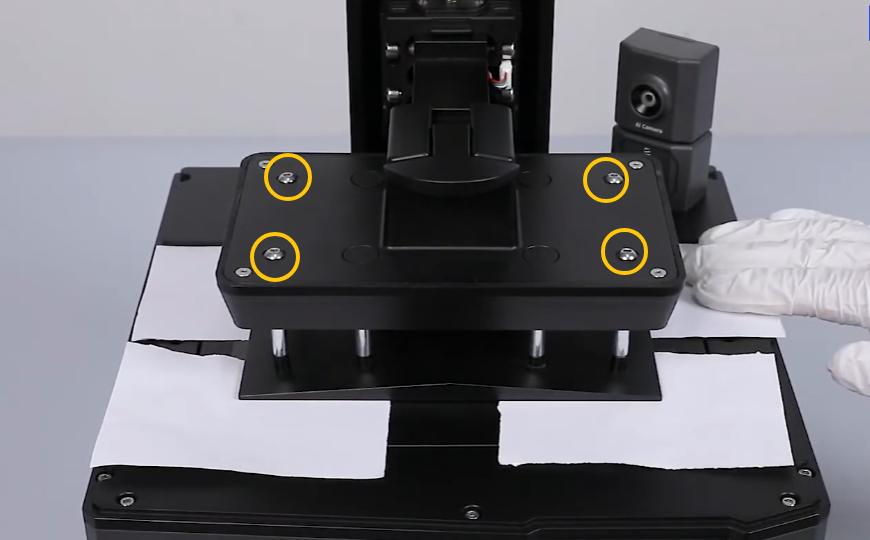

En la esquina donde el papel quede suelto, aflojá apenas el tornillo girándolo en sentido antihorario con una llave Allen de 2.5 mm. Aflojalo despacito; está prohibido apretar los tornillos de golpe para no arruinar la build plate.
Después de tocar cualquier tornillo, volvé a tirar de los 4 papeles en las esquinas de la build plate para probar la tensión. Asegurate de que los papeles queden bien presionados para dar por terminado el ajuste fino.
Cada vez que ajustes un tornillo, tenés que volver a probar la tensión de los papeles en las cuatro esquinas.
Paso 2: Cargar el firmware parcheado
Descargá el firmware parcheado: Chitugcode.gcode
Nota: Copiá y pegá el archivo suelto en la raíz del pendrive. No lo metas en ninguna carpeta ni le modifiques el nombre.
Enchufá el USB en la impresora y prendela. Buscá el archivo Chitugcode.gcode y mandalo a imprimir. El firmware se va a cargar de forma automática.
Volvé a calibrar la nivelación siguiendo el Paso 1. Si después del ajuste no ves mejoras, pasá al Paso 3 para seguir revisando.
Paso 3: Ajustar los tornillos que fijan el cantilever
Apagá la impresora y desenchufala. Con la llave Allen de 4.0 mm, aflojá el tornillo que agarra la manija y sacala.
Tirá despacito para afuera y retirá la tapa protectora.
Las roscas de los tornillos tienen pegamento. Dales calor a los cuatro tornillos de los costados con un secador de pelo durante 2 a 3 minutos.
Nota: Si todavía cuesta aflojarlos, seguí dándoles calor (ojo: solo aflojalos, no los saques del todo).
Usando la llave Allen de 4.0 mm, aflojá los cuatro tornillos que aseguran los bloques de unión del cantilever.
Poné la manija en su lugar alineándola con los agujeros. Con la llave Allen de 4.0 mm, apretá el tornillo para fijarla.
Prendé la impresora. Colocá la build plate. Cortá una hoja A4 en cuatro pedazos iguales y ponelos en las esquinas de la pantalla LCD.
En la pantalla, seleccioná "Tools - Manual" (Herramientas - Manual). Bajá la build plate de a 50 mm, 10 mm, 1 mm y 0.1 mm para aplastar bien el papel A4.
Tironeá de los 4 papeles con la mano para asegurarte de que ofrezcan bastante resistencia.
Con la llave Allen de 4.0 mm, apretá en diagonal (en cruz) los 4 tornillos que fijan los bloques de unión del cantilever.
Seleccioná "Home" en la pantalla para que el eje Z vuelva a su origen. Retirá el papel A4. Sacá la build platform. Usá la llave Allen de 4.0 mm para aflojar el tornillo de la manija y mandala para afuera.
Alineá las trabas y volvé a encajar la tapa protectora a presión.
Prepará la manija. Ubicala en su posición alineándola con los agujeros para los tornillos y fijala apretando su tornillo con la llave Allen de 4.0 mm.
Después de instalar la build plate y el resin tank, andá a "Print - USB file" en la pantalla táctil y elegí el modelo que vas a imprimir.
Fijate en la pantalla. Te tiene que mostrar la calibración del sensor, la detección de resina y la nivelación automática, además del chequeo de funciones, sin tirar ninguna alarma rara. Si hace todo el proceso, significa que el cambio del tensor y la nivelación terminaron bárbaro. ¡Ya tenés la impresora lista para usar!
