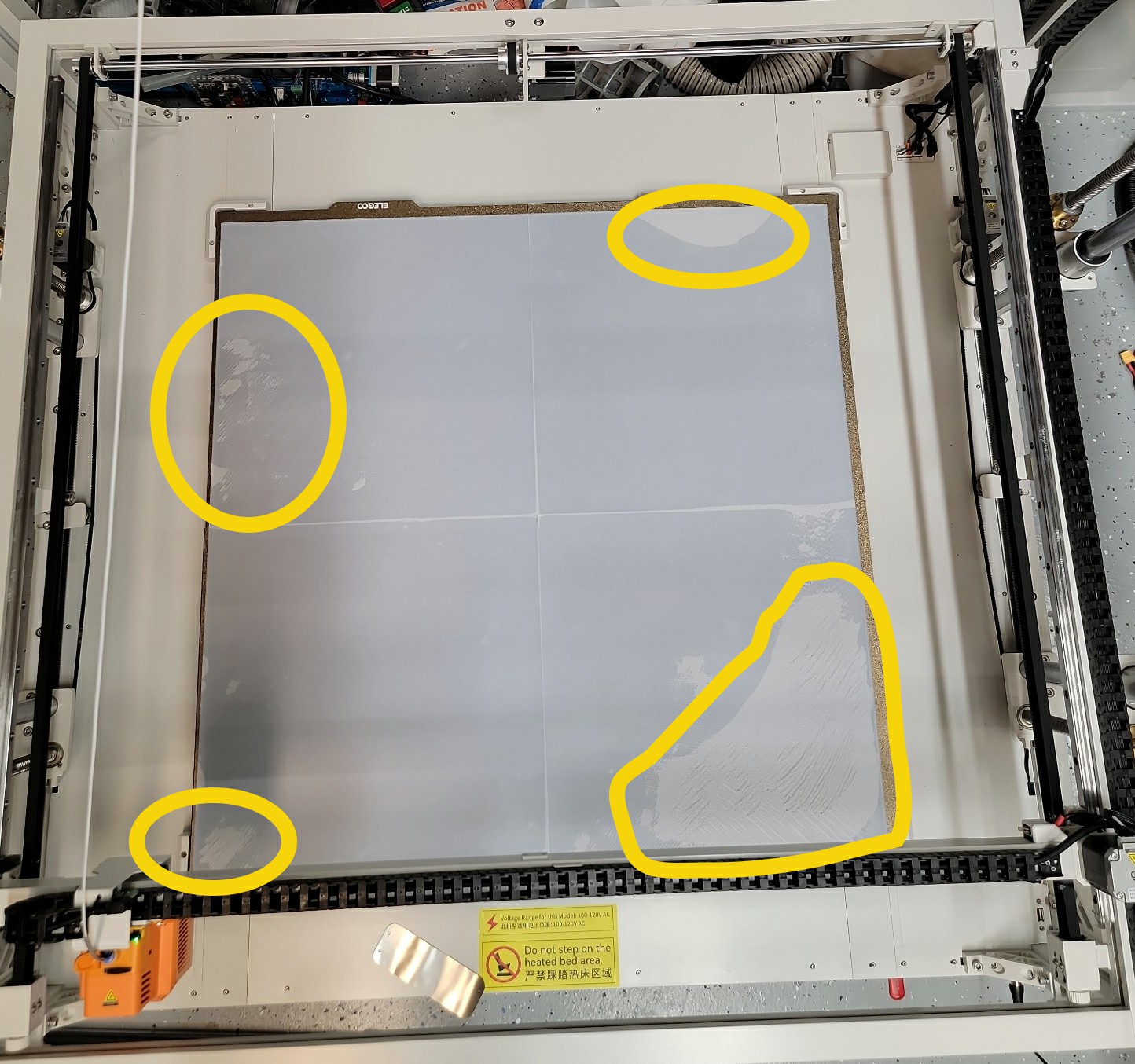

Si notás que la primera capa de tu OrangeStorm Giga no queda pareja o tiene zonas con mala adherencia, es probable que necesites calibrar la alineación mecánica. En esta guía te explicamos cómo nivelar el eje X y corregir manualmente los valores de la malla para lograr una superficie de impresión óptima.
Causas del problema
Este fallo puede deberse a que el eje X y la cama no están paralelos, los tornillos bajo la cama están mal ajustados, el proximity switch está inclinado o alguna de las placas PEI tiene una desviación importante.
Herramientas necesarias
Vas a necesitar un paño que no deje pelusa, una regla y un destornillador hexagonal de 2.0 mm.
Pasos para la solución

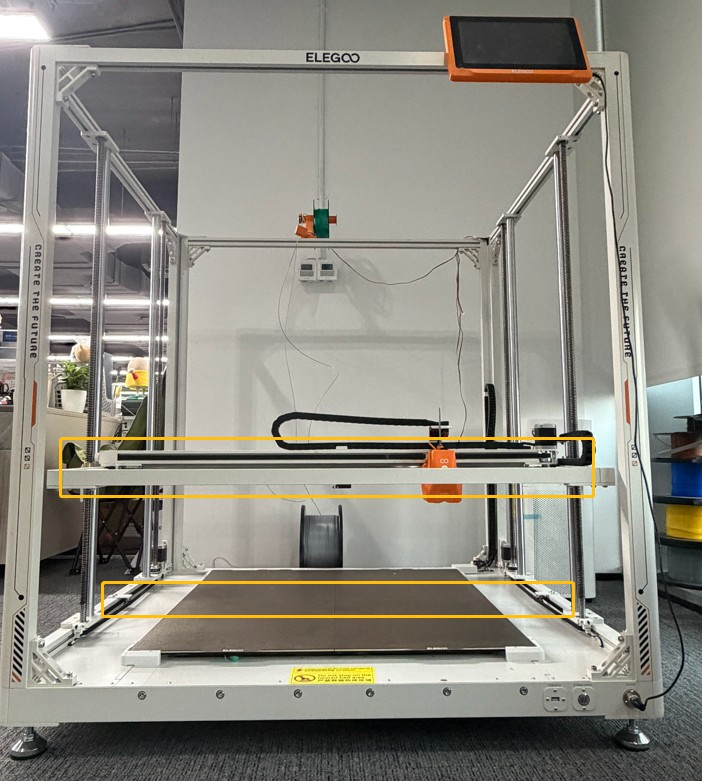

1. Asegurá el paralelismo entre el eje X y la cama

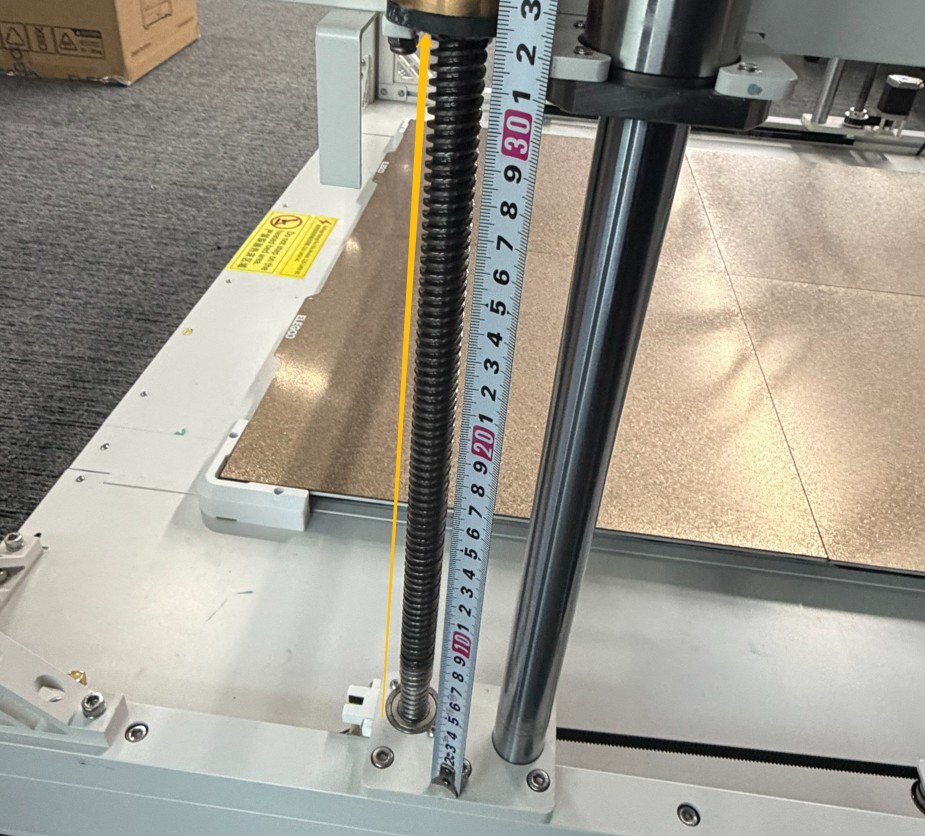

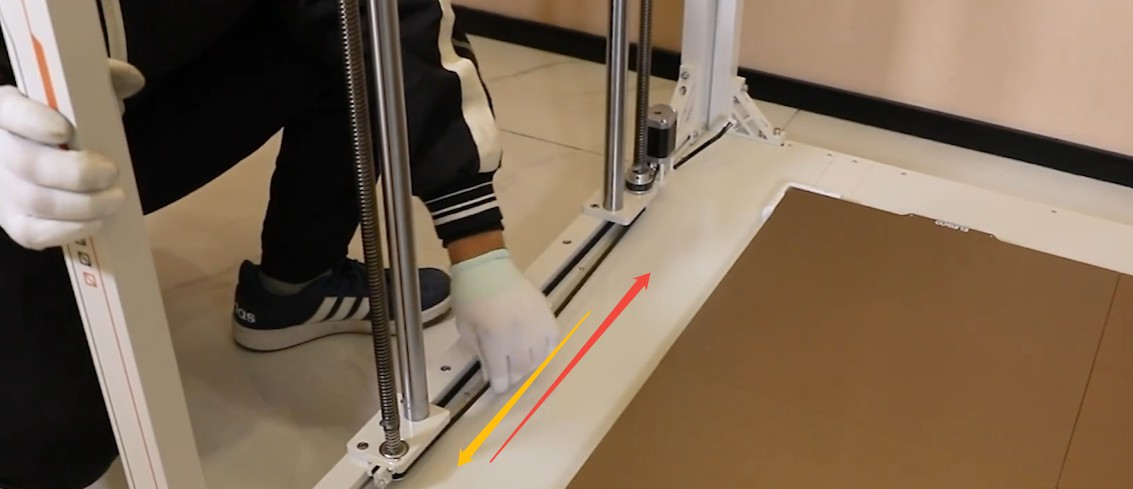

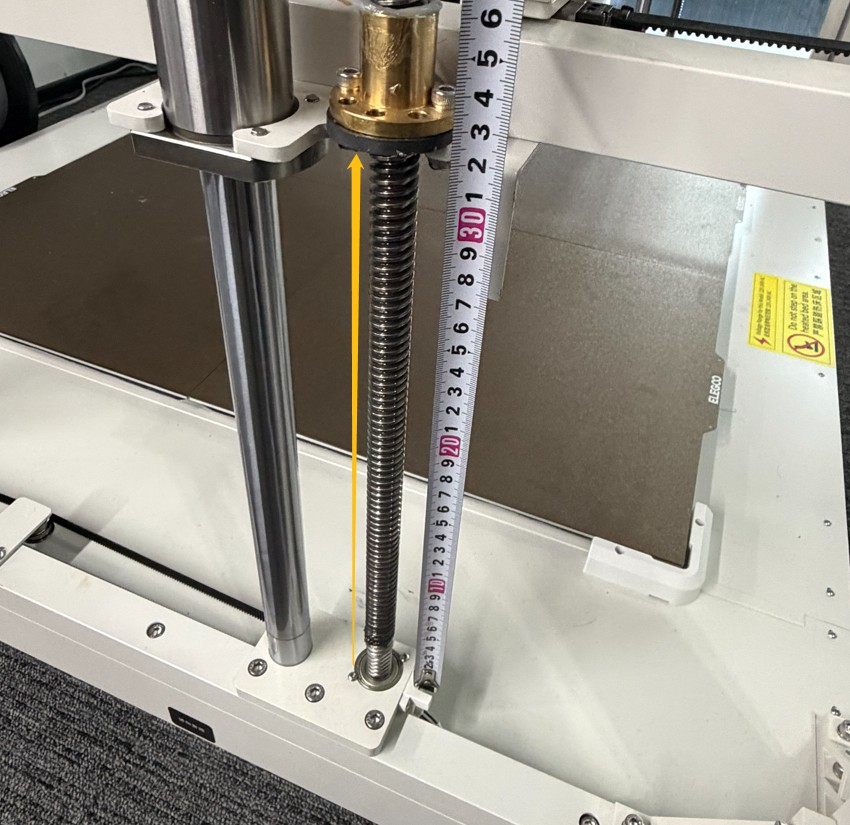

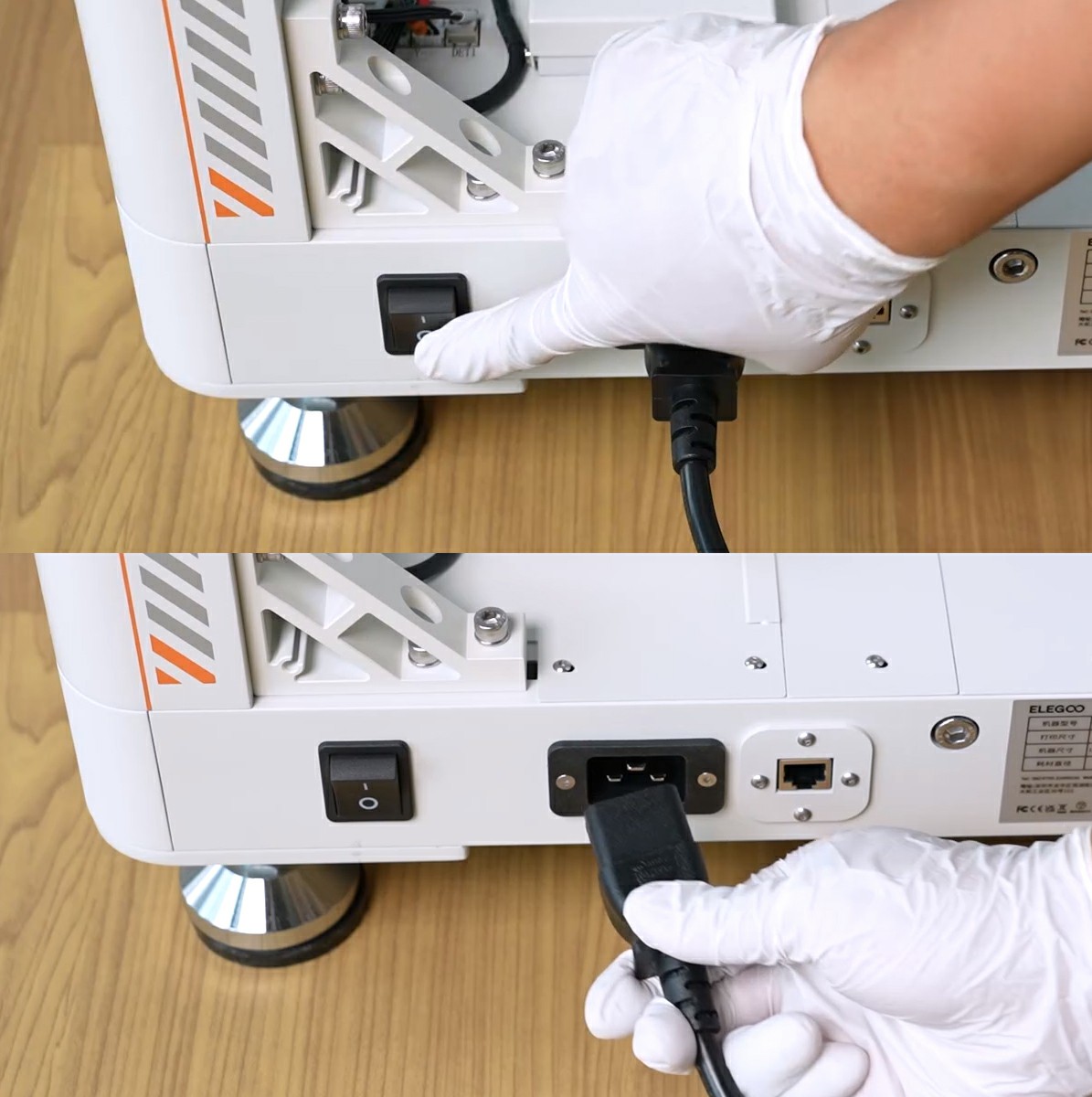

Apagá la impresora y desenchufala. Usá una regla para medir que los dos rodamientos del eje Z estén a la misma distancia de la base; si hay diferencia, tirá manualmente de las correas del Z para nivelarlos. Al tirar de la correa interna izquierda en dirección a la flecha amarilla subís el eje, y en dirección roja lo bajás.
2. Revisá el proximity switch

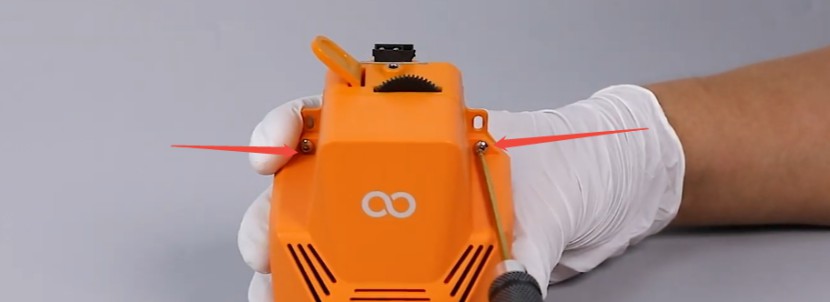

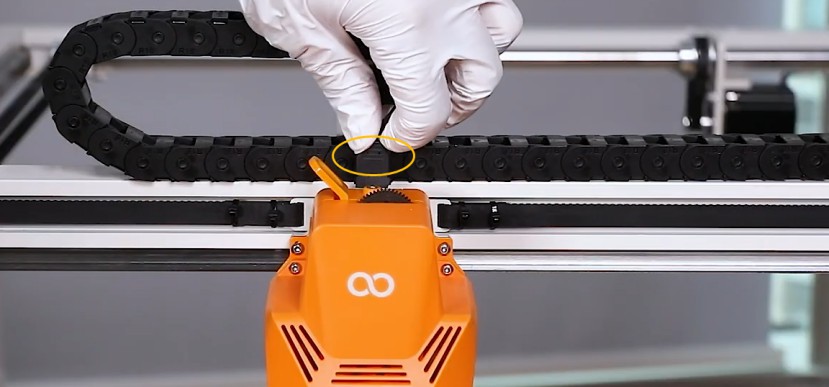

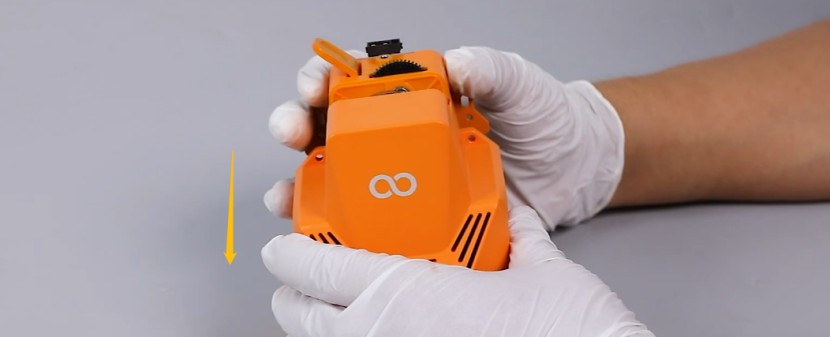

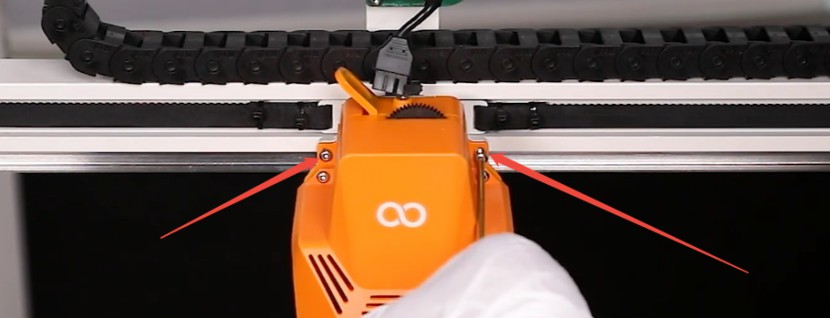

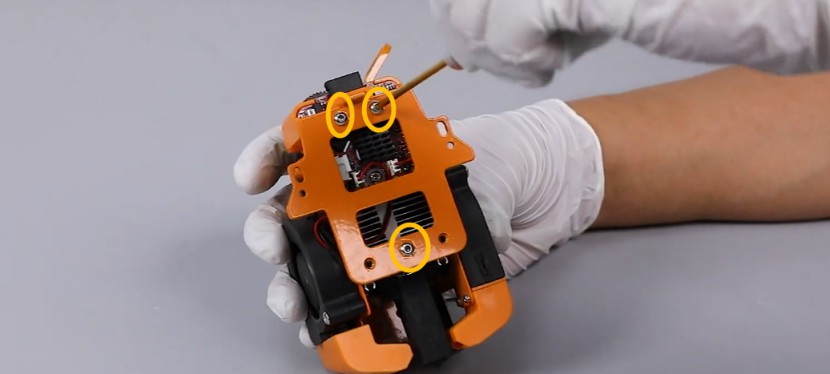

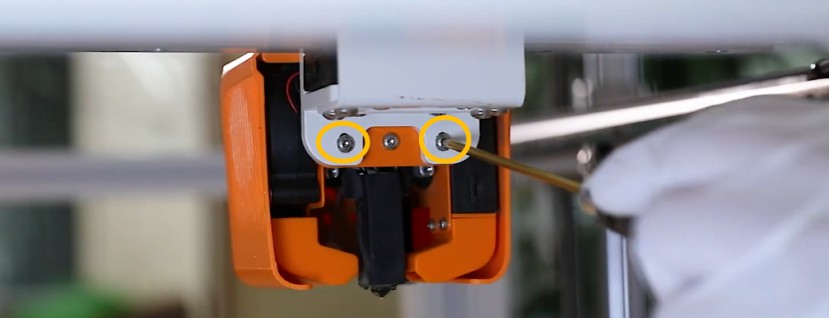

Desarmá la tapa frontal y la placa trasera del extruder para acceder al sensor. Asegurate de que el proximity switch no esté inclinado y que su superficie de activación esté paralela a la placa PEI. Si los tornillos están flojos, ajustalos y volvé a conectar el cable del sensor.
3. Ajuste manual de los tornillos de la cama
Ajustá los tornillos de a 1/4 de vuelta para evitar que el nozzle raye el PEI. Girar en sentido horario baja la build platform (0.7 mm por vuelta completa) y en sentido antihorario la sube. Si ves huecos entre líneas, subí la cama en esa zona; si las líneas están muy aplastadas, bajala.
4. Verificá la desviación entre placas PEI
Etiquetá las cuatro placas PEI y sacalas para limpiar la base magnética. Usá la función "Platform Measurement" en la pantalla (puntos 5 y 14) para medir cada posición. La desviación normal es de ±0.05 mm; si alguna placa PEI supera ese rango respecto a las demás, conviene reemplazarla.
5. Corregí manualmente los valores de la malla (bed mesh)
Conectate a Fluidd desde tu navegador y abrí el archivo printer.cfg. Buscá el término "bed_mesh default" para encontrar la malla actual. Si detectás que un área de la cama está más alta, restá esa diferencia en la sección correspondiente del archivo; si está baja, sumale. Al terminar, dale a "Save" y luego a "Firmware Restart" para aplicar los cambios.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
