Este error indica un fallo de comunicación entre los módulos de la OrangeStorm Giga, generalmente debido a una conexión floja o componentes dañados. Seguí estos pasos para revisar los cables y las placas adaptadoras para restablecer el funcionamiento del equipo.
Descripción del problema

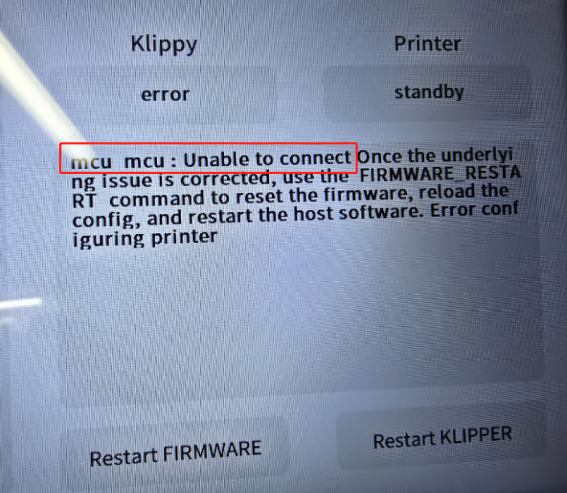

El mensaje de error aparece en la pantalla táctil o en Fluidd: "mcu mcu:Unable to connect Once the underlying issue is corrected,use the FIRMWARE_RESTART command to reset the firmware, reload theconfig, and restart the host software.Error configuring printer".
Motivos
Falso contacto o daños en componentes como el bus CAN, cables adaptadores, placas adaptadoras del extruder o placas adaptadoras de la cámara.
Pasos para la solución de problemas
Herramientas necesarias
Una llave Allen de 2.0 mm.
Paso 1: Volvé a conectar los cables

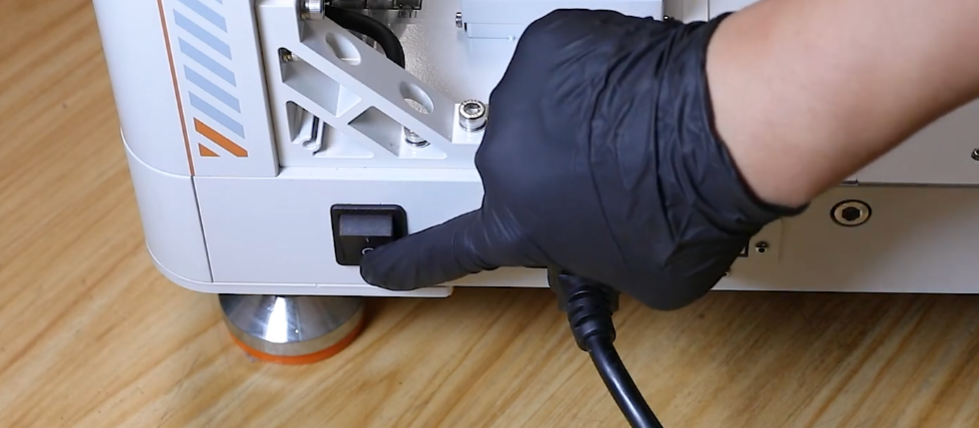

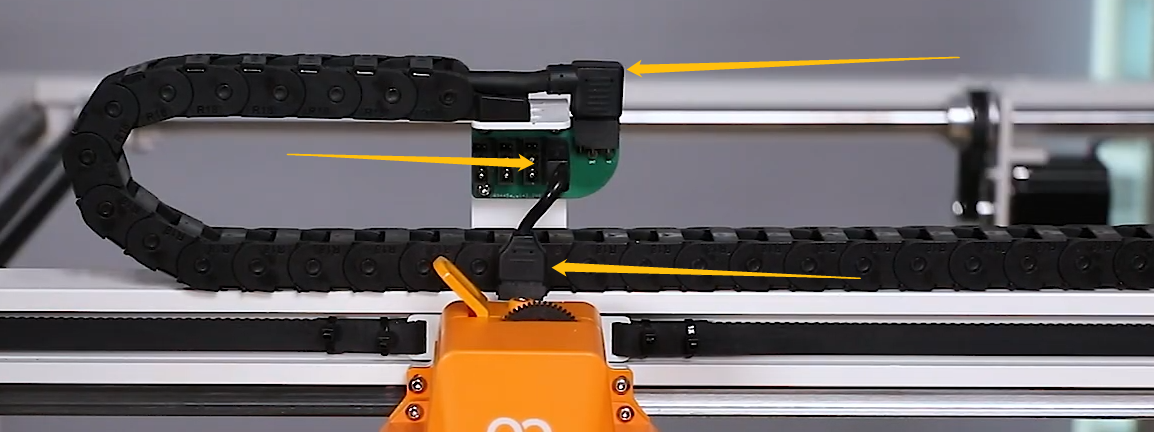

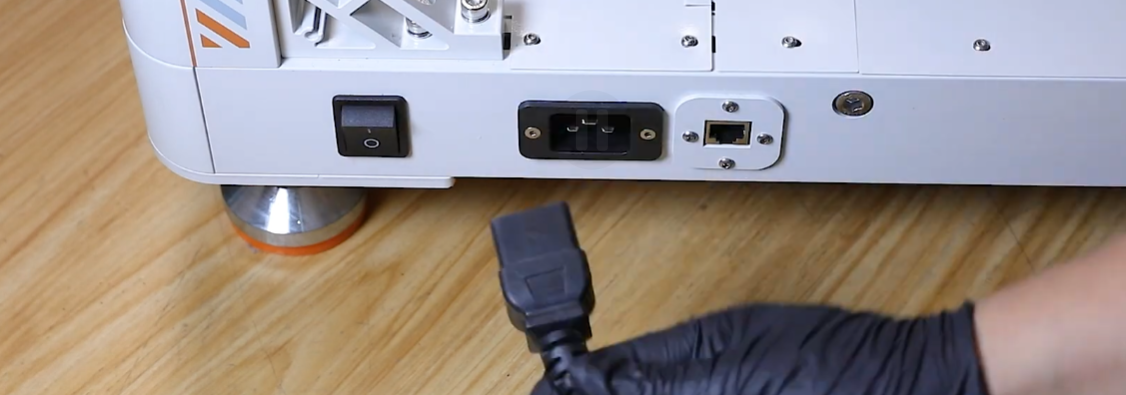

Apagá la impresora (posición "〇") y desenchufá el cable de alimentación. Volvé a conectar los tres cables que se muestran en la imagen a continuación para asegurar un buen contacto.
Paso 2: Volvé a conectar los cables del extruder

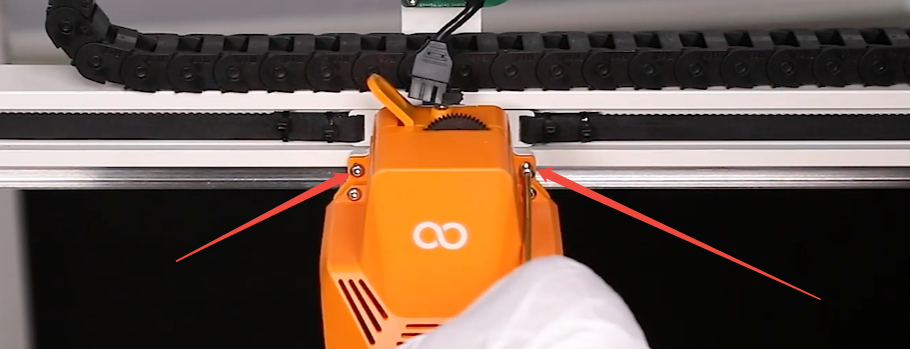

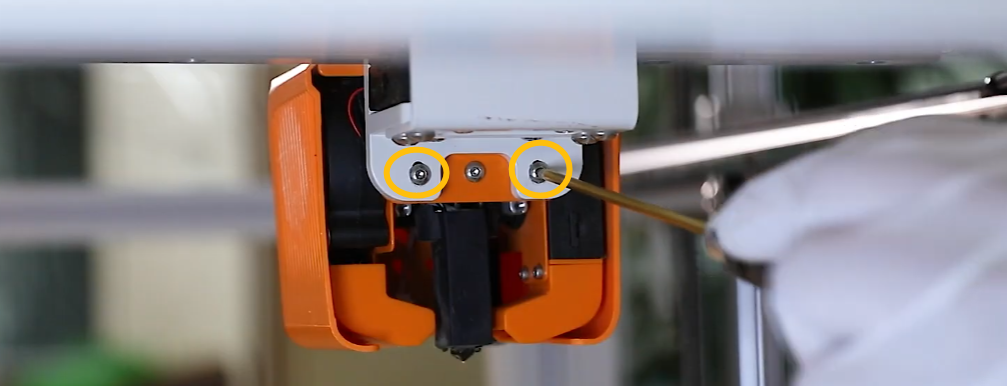

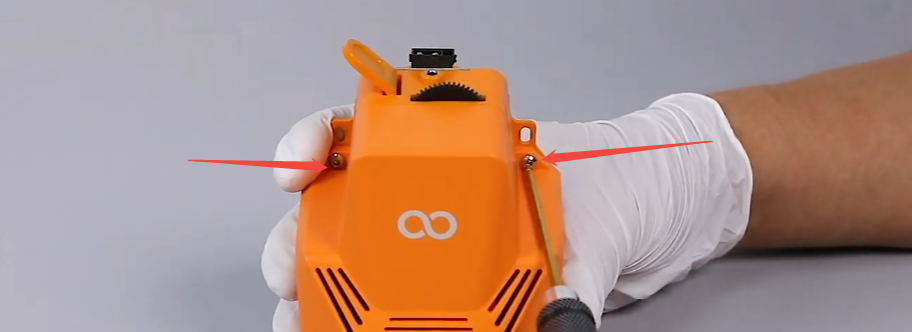

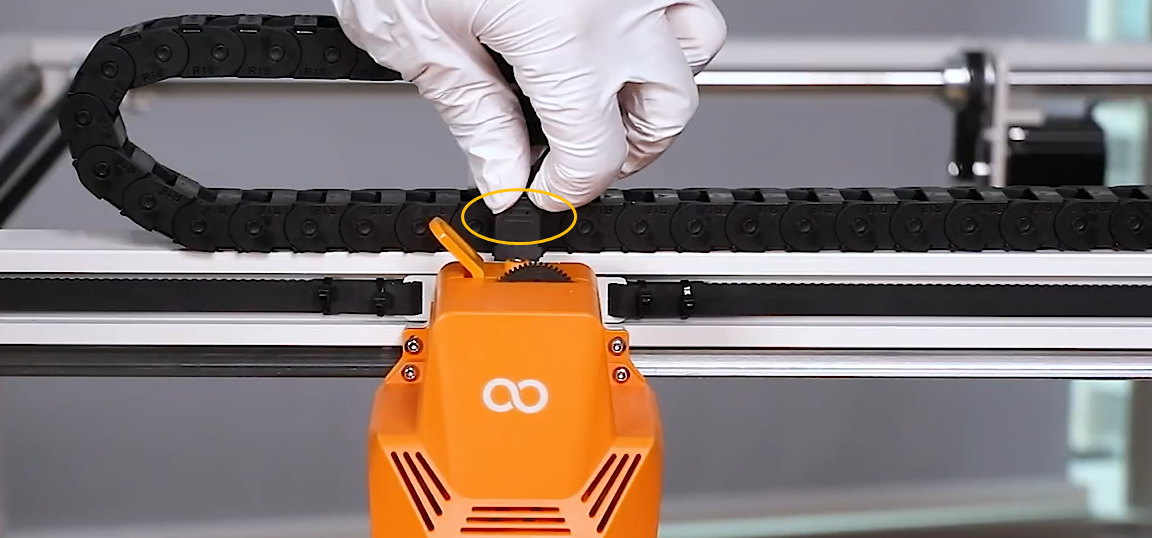

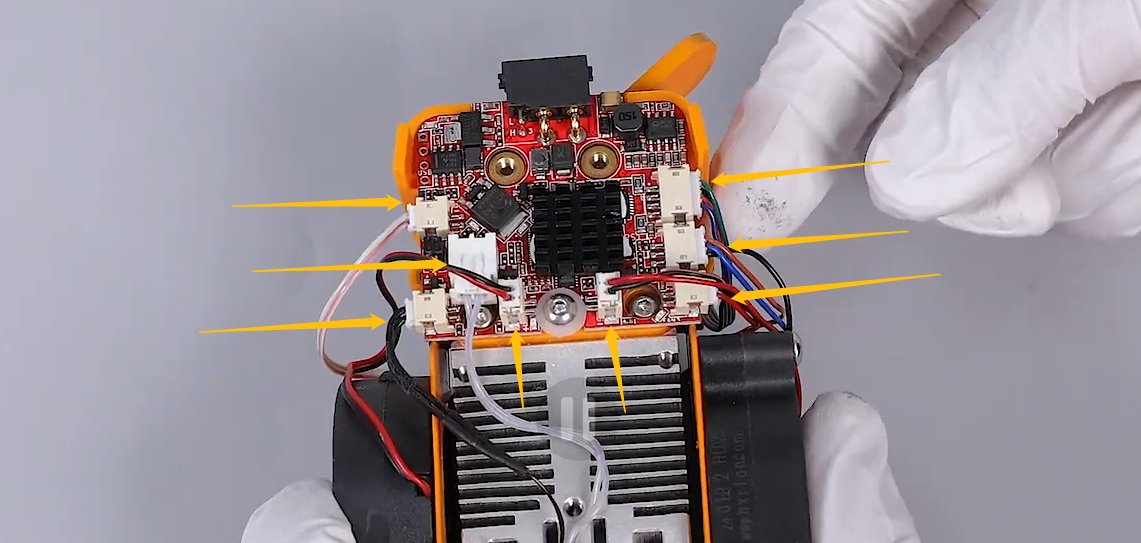

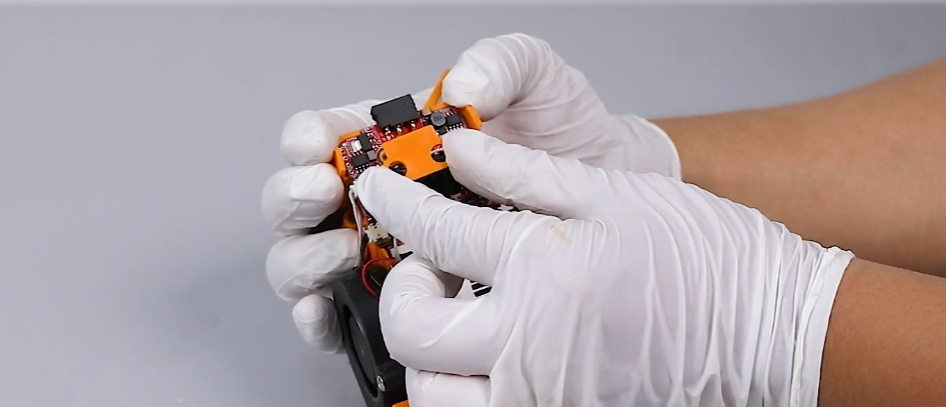

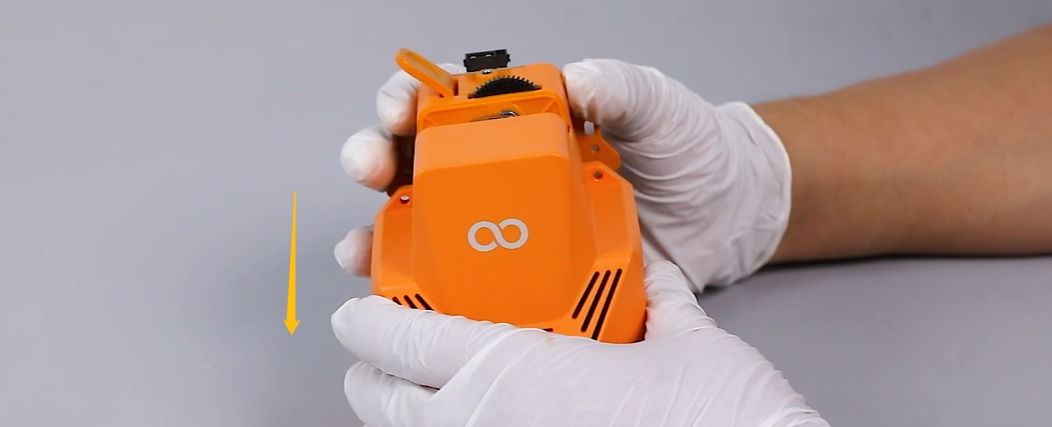

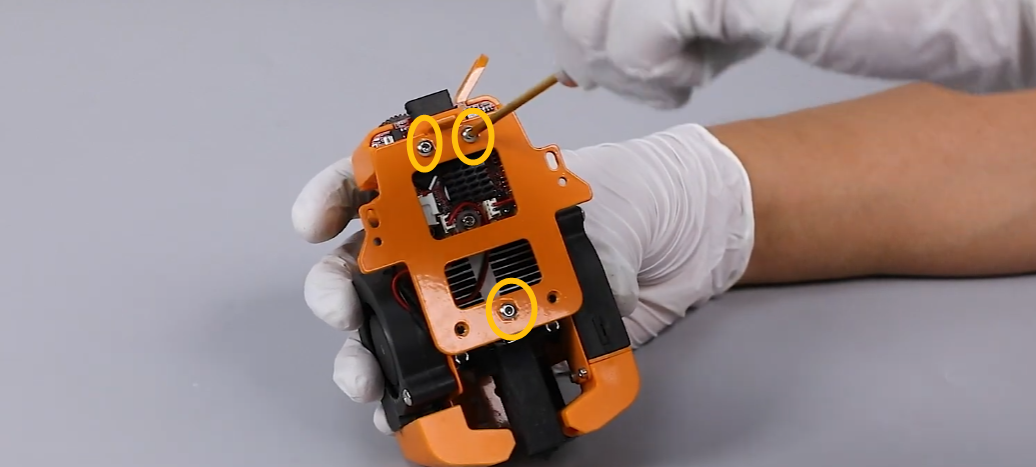

Desconectá el cable adaptador del extruder. Aflojá y sacá los dos tornillos marcados, sosteniendo el extruder durante el proceso para evitar que se caiga. Retirá la tapa frontal, sacá los tres tornillos de la placa de presión y volvé a conectar los cables internos que se ven en la imagen.
Paso 3: Volvé a conectar los cables CANbus en la placa adaptadora de la cámara
Asegurate de que los conectores del bus CAN estén firmemente insertados en la placa de la cámara para descartar desconexiones por vibración.
Paso 4: Volvé a conectar el cable adaptador del bus CAN a la placa base
Sacá los tornillos de la tapa de la placa base y desconectá los cables indicados para retirar la cubierta. Ubicá la placa base en el área marcada y volvé a conectar los cables del bus CAN para asegurar la señal.
Paso 5: Volvé a conectar el CANbus en la parte trasera de la placa adaptadora de la cámara
Ubicá la placa adaptadora de la cámara en el área señalada. Sacá los dos tornillos marcados y girá la placa para acceder a la parte posterior. Volvé a conectar el cable que se muestra en la imagen.
¿Todavía tenés problemas?
Si después de completar estos pasos seguís viendo el mensaje de error, ponete en contacto con el equipo de soporte técnico de ELEGOO para recibir asistencia adicional.
