En esta guía vas a encontrar los pasos detallados para desembalar, instalar y operar correctamente tu Placa de panal y la Cubierta protectora. Seguí estas instrucciones para asegurar un entorno de trabajo limpio y seguro mientras usás tu equipo Phecda.
Video Tutorial
Mirá el video instructivo para visualizar el proceso completo de montaje y configuración.
Herramientas y materiales

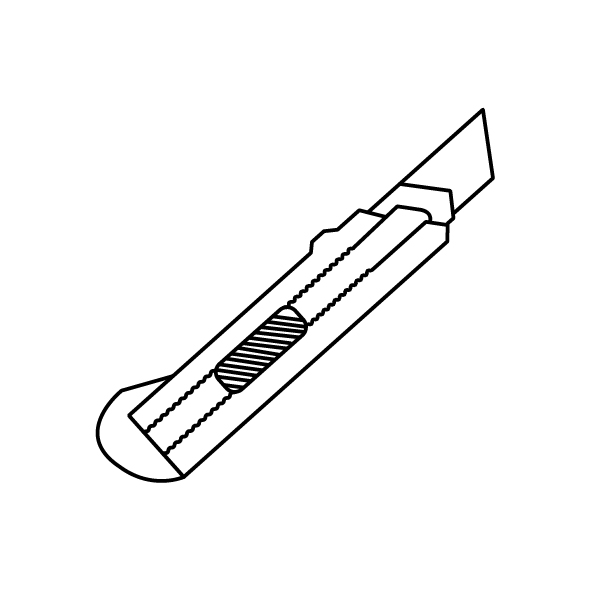

Vas a necesitar una llave Allen de 2,5 mm y una trincheta (cúter).
Precauciones y estado de la máquina antes de empezar
Asegurate de apagar la impresora y desenchufar el cable de alimentación antes de realizar cualquier ajuste.
Guía de operación: Desembalar la Placa de panal
Paso 1 - Usá una trincheta para cortar la cinta de la caja y sacá la placa de panal.
Paso 2 - Retirá la espuma de embalaje, los protectores de plástico de las patas y sacá la placa de panal junto con la placa de aluminio.
Paso 3 - Despegá el film protector de la cubierta frontal de la placa de aluminio. Apoyá la placa de panal sobre la de aluminio para su uso posterior.
Guía de operación: Desembalar e instalar la Cubierta
Paso 1 - Usá la trincheta para abrir la caja y sacá la cubierta con todos sus accesorios.
Paso 2 - Sacá el film protector de las zonas amarillas de la cubierta.
Paso 3 - Tomá el conjunto del panel derecho y desplegalo. Retirá la tapa del puerto del ventilador.
Paso 4 - Alineá el conector de la manguera de escape y el ventilador con los agujeros de los tornillos. Pasá los tornillos a través del conector, el ventilador y los orificios. Poné una tuerca en el tornillo que va hacia el interior y ajustala con la llave Allen de 2,5 mm (el lado marcado del ventilador de escape debe mirar hacia afuera).
Paso 5 - Uní el panel trasero izquierdo con el panel frontal derecho para formar el escudo cuadrilátero. Cerrá la tapa superior y uní los bordes izquierdo, derecho y trasero de la tapa a la estructura.
Paso 6 - Levantá la tapa superior y uní la correa de conexión a los dos lados de la cubierta.
Paso 7 - Prepará la manguera de escape y colocá la abrazadera en uno de los extremos.
Paso 8 - Estirá la manguera y sacá el otro extremo por una ventana.
Guía de operación: Instrucciones de la Placa de panal y la Cubierta
Paso 1 - Prepará la máquina de grabado empujando el eje X hacia atrás. Ubicá la placa de panal y la de aluminio en el centro del área de grabado para proteger la superficie de la plataforma.
Paso 2 - Levantá la tapa superior, abrí el lado izquierdo del frente y colocá la cubierta sobre la máquina. Pegá el panel frontal izquierdo y cerrá la tapa.
Paso 3 - Pasá el enchufe redondo del cable de 24V por el agujero del panel lateral derecho, conectalo a la máquina y encendela.
Paso 4 - Conectá el puerto del ventilador de escape a la alimentación. Pasá la manguera de aire de la bomba por el orificio reservado desde el interior del panel derecho.
Paso 5 - Apoyá la madera a grabar en el centro de la placa de panal. Mové el eje X sobre la madera y retirá el escudo.
Paso 6 - Bajá la barra de posicionamiento de foco y aflojá los tornillos manuales del láser para que el cabezal caiga naturalmente por gravedad.
Paso 7 - Cuando la barra de posicionamiento toque la madera, ajustá los tornillos del láser y retraé la barra.
Paso 8 - Reinstalá el escudo y seleccioná "Carving" en la pantalla táctil.
Paso 9 - Elegí el archivo que quieras grabar.
Paso 10 - Presioná "Position - Confirm" para fijar el origen y dale a "Confirm".
Paso 12 - Seleccioná "Marking the perimeter". Una vez que termine el recorrido del borde, dale a "Carving" para que empiece el grabado.
Paso 13 - Podés usar "Pause" o "Stop" para cancelar. Mantené la cubierta cerrada durante el proceso para que el humo no se disperse.
Paso 14 - Al terminar, asegurate de que el humo se haya eliminado por completo antes de abrir. Apagá el interruptor y desenchufá todo.
Precauciones
Usá siempre gafas de protección láser cuando el cabezal esté trabajando. Mantené el área limpia, nivelada y libre de objetos inflamables. Limpiá regularmente los residuos de corte para evitar incendios. Nunca dejes la máquina sin supervisión y no cortes materiales desconocidos que puedan liberar vapores tóxicos. Asegurate de que el ambiente tenga buena ventilación.
