Para ayudarte a ver mejor adentro de la cámara de la impresora y mejorar la iluminación, esta guía te explica cómo instalar la luz LED y cómo prenderla o apagarla.
Agregale una luz LED a tu AD5X
1. Descargate el archivo del modelo 3D para la placa de montaje de la tira LED desde acá.

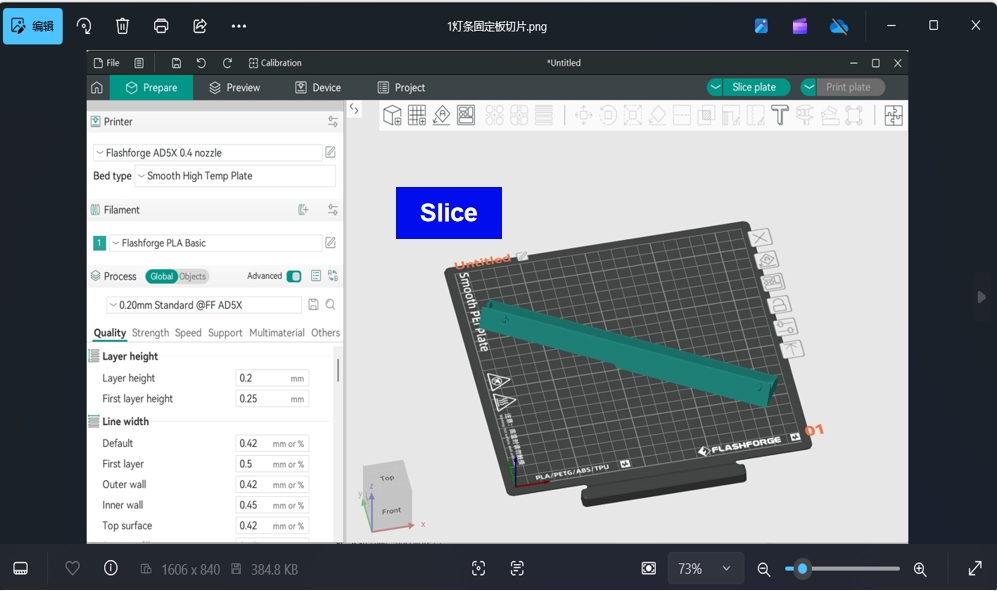

2. Importá el archivo en Orca-Flashforge. Acomodá bien el modelo, seleccioná el tipo de impresora, el tipo de filamento y los parámetros de impresión, y después procesalo en el slicer.

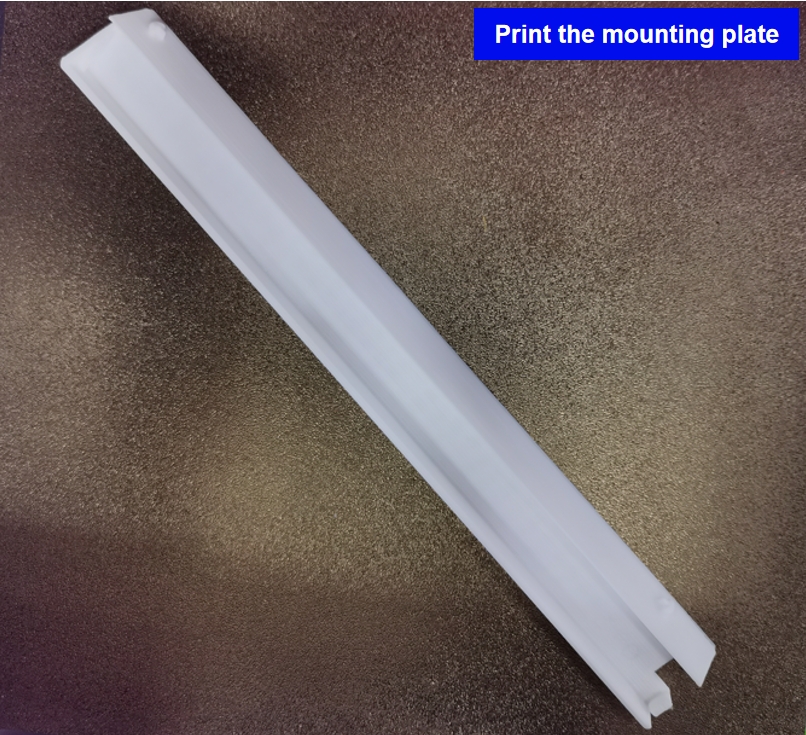

3. Una vez que termine el slicer, mandá el archivo a la impresora 3D que corresponda para imprimir la placa de montaje.

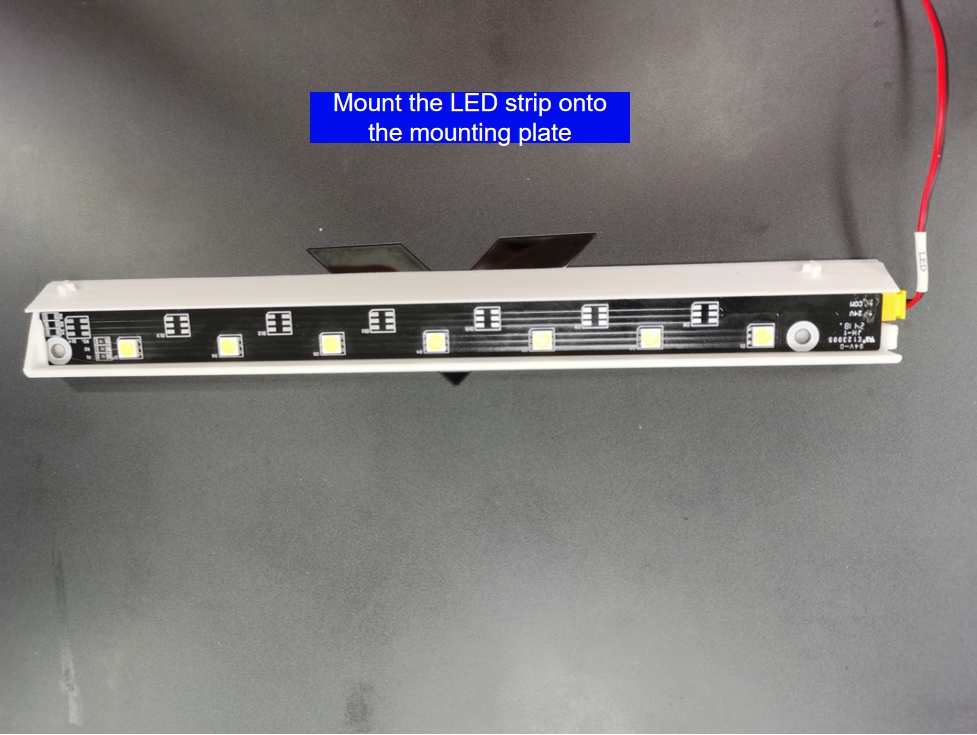

4. Armá la tira LED en la placa de montaje que imprimiste, como se ve abajo.

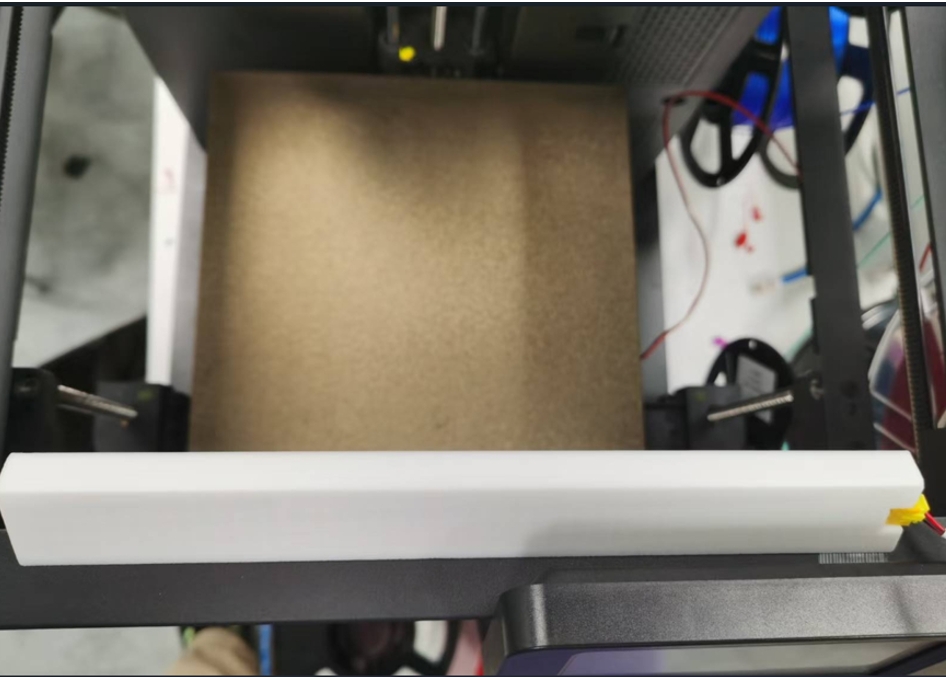

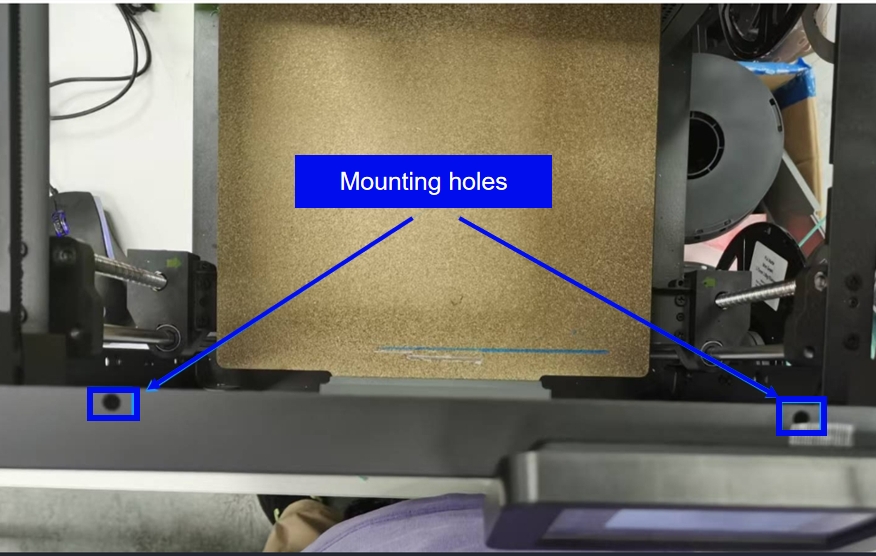

5. Insertá el módulo LED armado en los agujeros de montaje de la impresora, como se muestra en la figura.

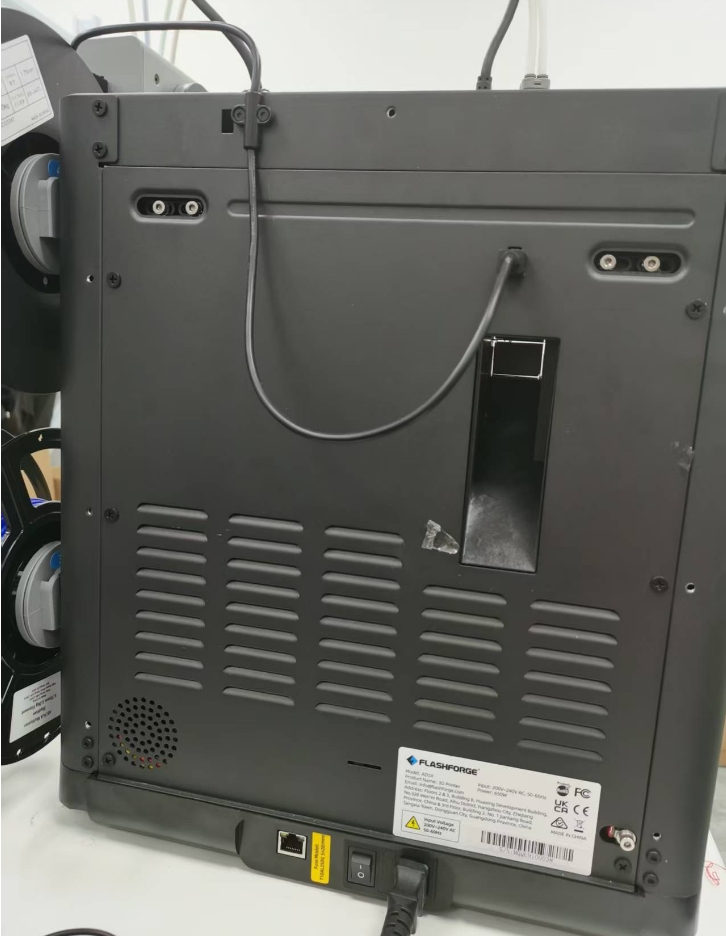

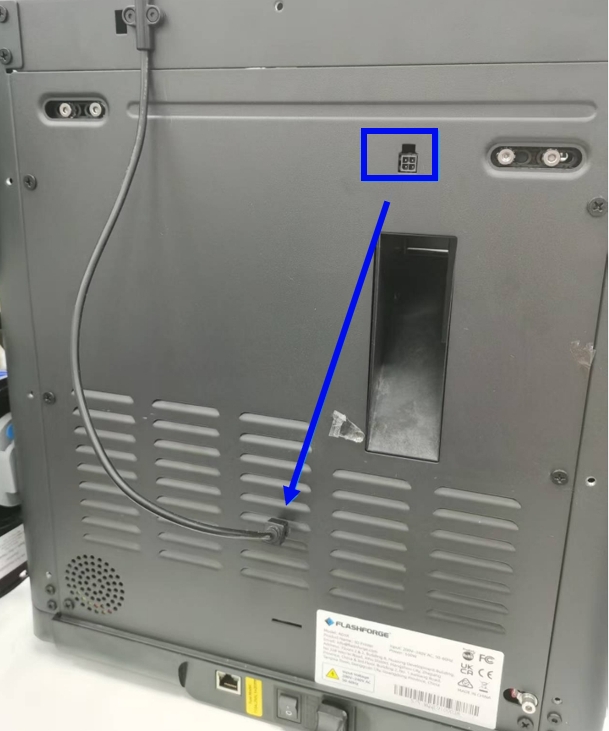

6. Apagá la impresora y sacá el cable IFS y la tapa de atrás.

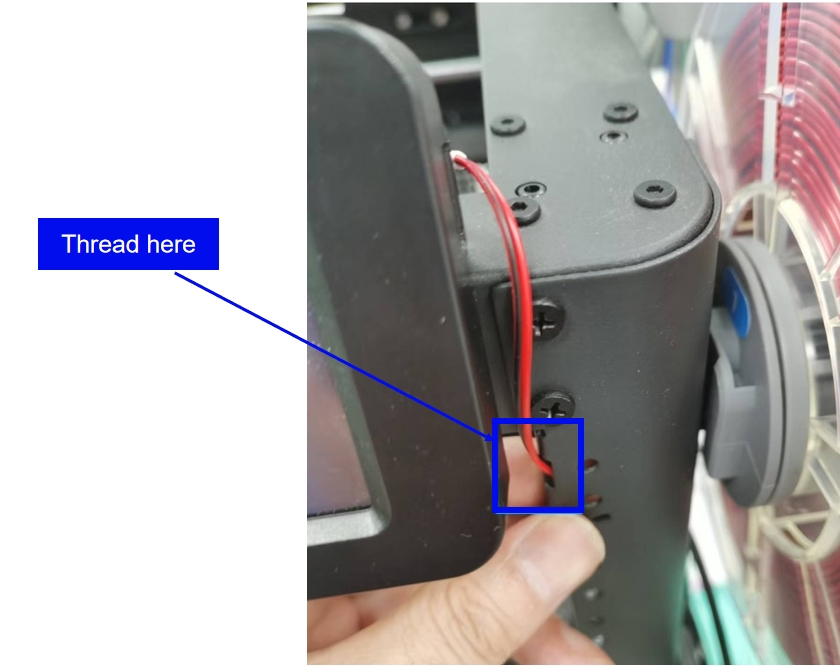

7. Pasá el cable del LED por la ranura de la columna frontal derecha, como se ve en la imagen.
8. Asegurá el cable del lado de adentro de la chapa de la columna con cinta, como se muestra abajo.

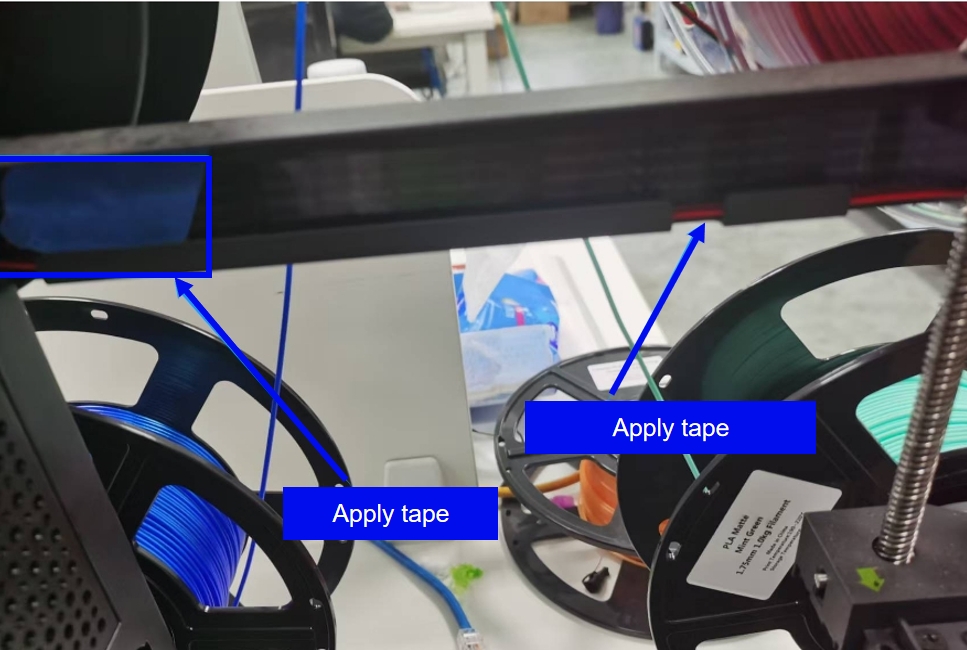

9. Pasá el cable por la ranura de la chapa de la viga derecha y fijalo con cinta, como se ve en la figura.

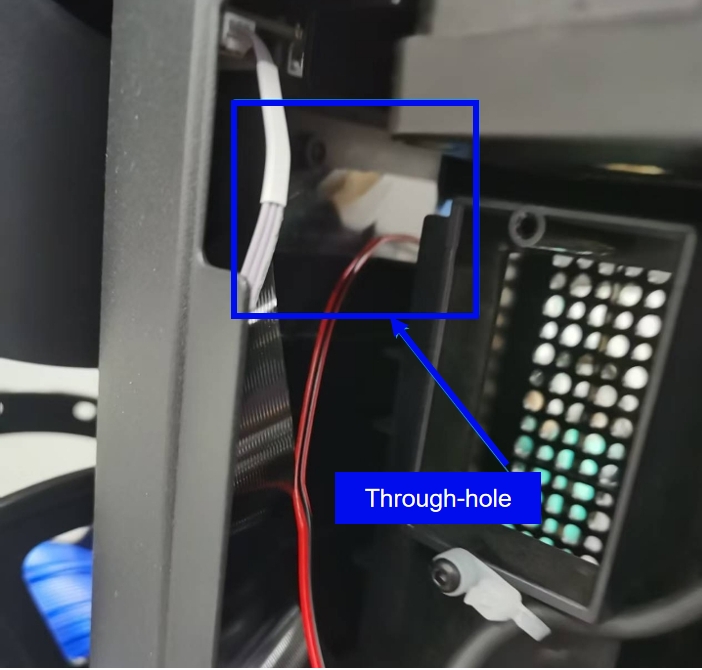

10. Pasá el cable por el agujero hacia la parte de atrás de la impresora, como se muestra.

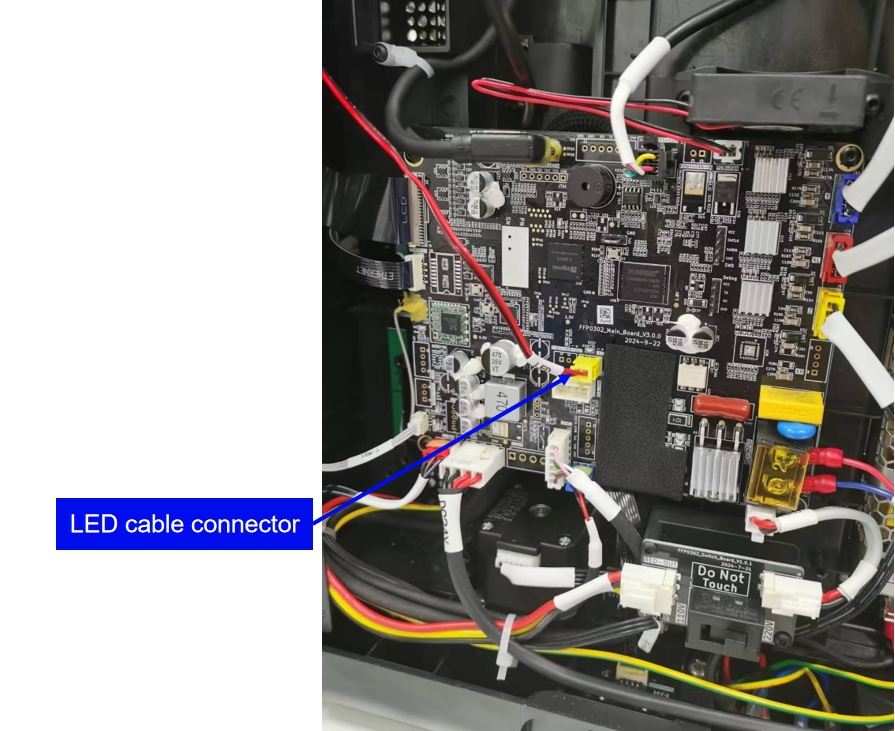

11. Desde la parte de atrás de la impresora, tirá del cable hasta que el conector llegue a la placa madre. Enchufá el conector en el puerto que corresponde de la placa madre, como se ve en la imagen.
12. Volvé a poner la tapa de atrás y el cable IFS, y después prendé la impresora. Una vez que arranque, la luz LED se debería prender sola, como se muestra en la figura.
Nota: No hay un botón físico en el panel de control de la impresora para prender o apagar la luz LED. Para controlarla, tenés que usar Orca-Flashforge o Flashmaker.
Cómo controlar la luz LED
1. Podés prender o apagar la luz LED desde Orca-Flashforge, como se ve abajo.
2. Como alternativa, podés controlarla usando Flashmaker, como se muestra abajo.
Nota: Antes de usar Orca-Flashforge o Flashmaker para controlar la luz LED, asegurate de que el software esté conectado a la impresora por red.
Galería de referencia
Fuente: Adaptado al español desde el wiki Flashforge (licencia CC BY-SA). Revisión técnica por equipo Breva.
