Empezá el proceso de unboxing de tu nueva AD5X siguiendo estos pasos detallados para dejarla lista para imprimir. Esta guía te va a ayudar a desembalar el equipo y configurar sus accesorios principales de forma segura y rápida.
Paso 1: Unboxing y desempaquetado

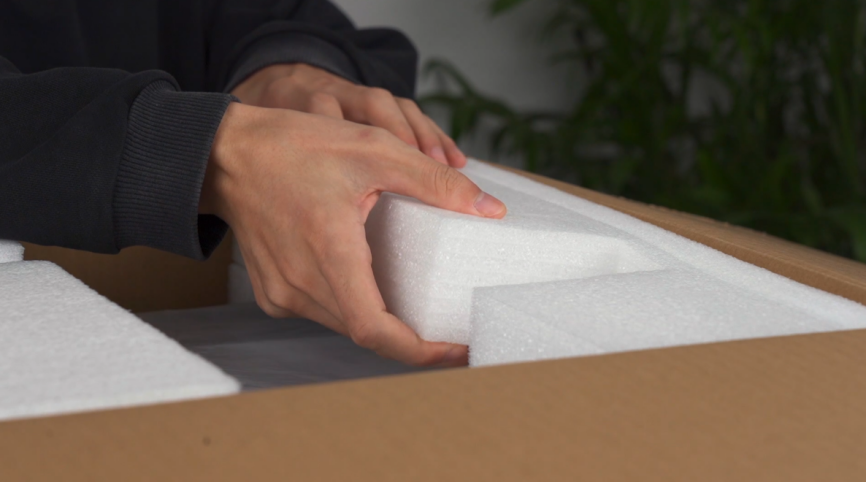

Abrí la caja y retirá la espuma superior, la Guía de Inicio Rápido y la Tarjeta de Servicio Postventa.
Paso 2: Retirá la impresora
Sacá la impresora de la caja, apoyala en una superficie nivelada y sacale las bolsas de embalaje y las cintas protectoras.
Paso 3: Retirá la espuma y los accesorios
Retirá el cable de alimentación y el kit de herramientas que se encuentran dentro de la espuma protectora de la cámara.

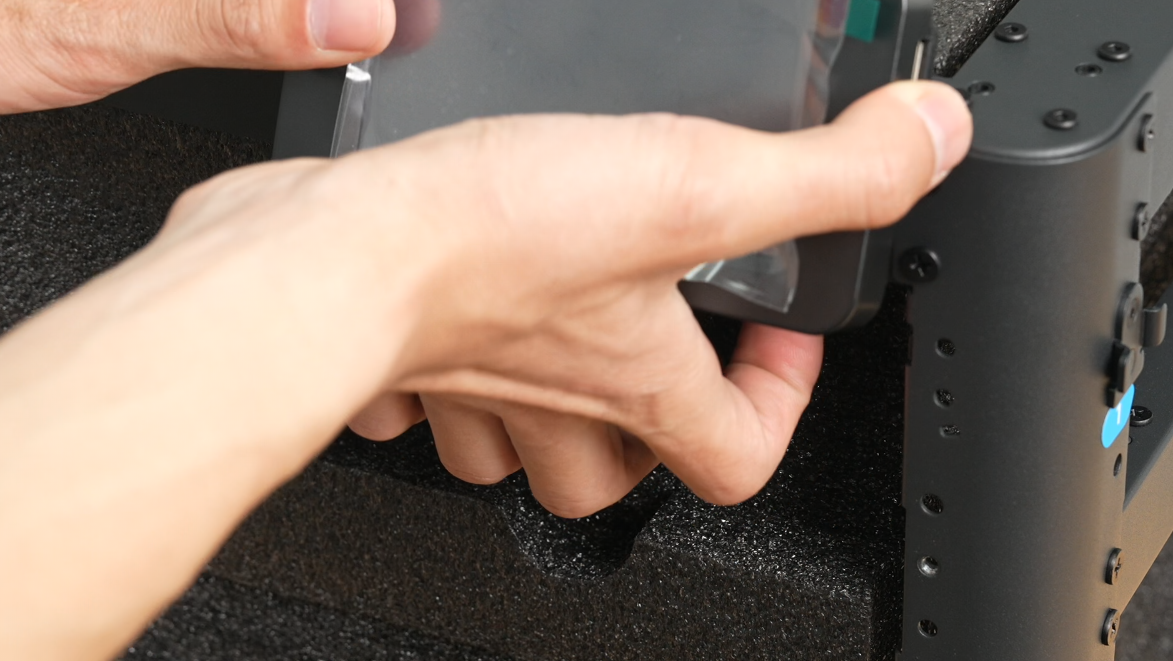

Paso 4: Instalación de la pantalla

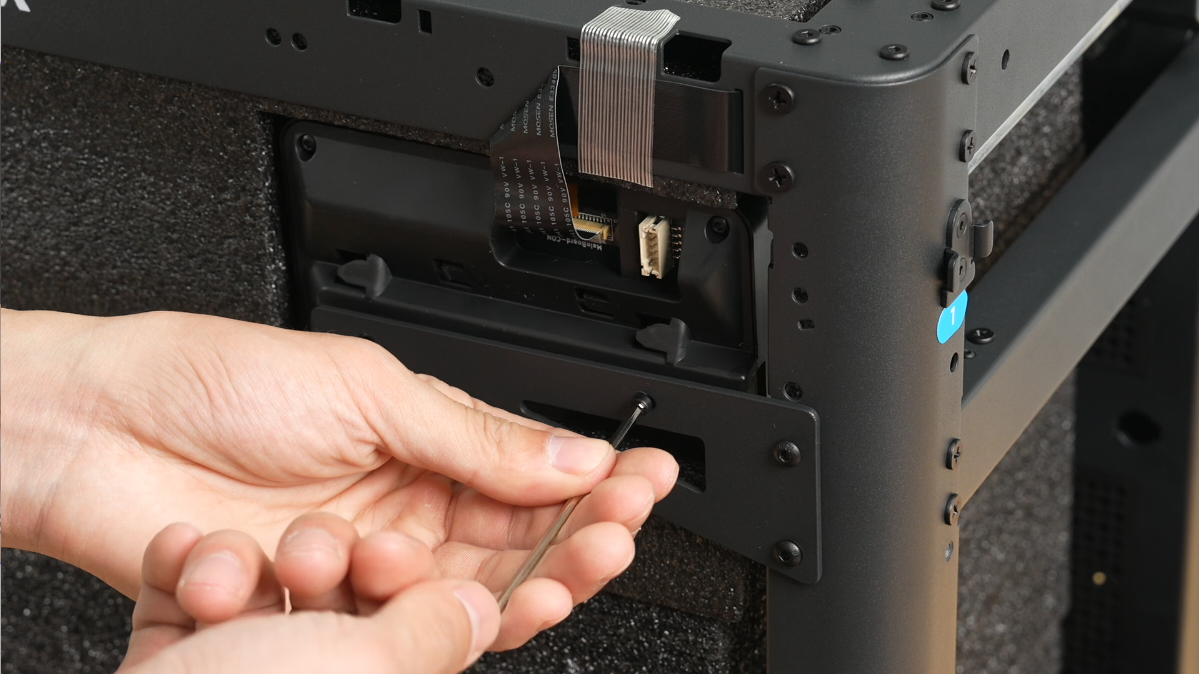

1. Sacá los tornillos y la chapa que sujetan la pantalla.

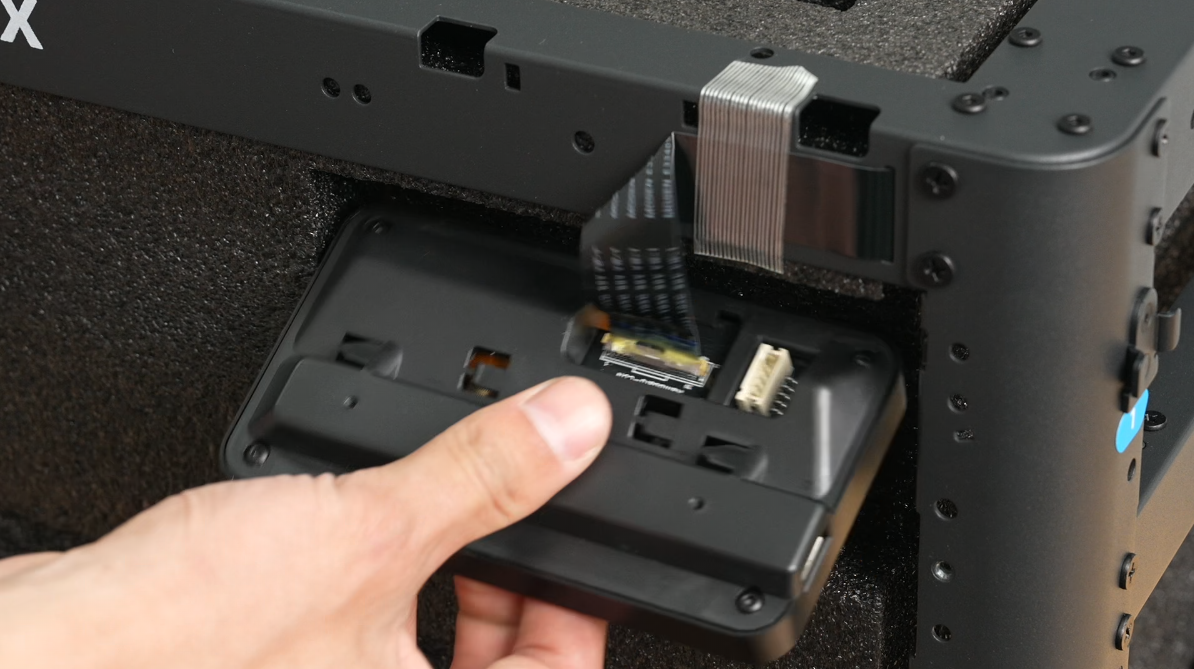

2. Girá la pantalla de visualización.
3. Empujá la pantalla para que quede trabada en su lugar.

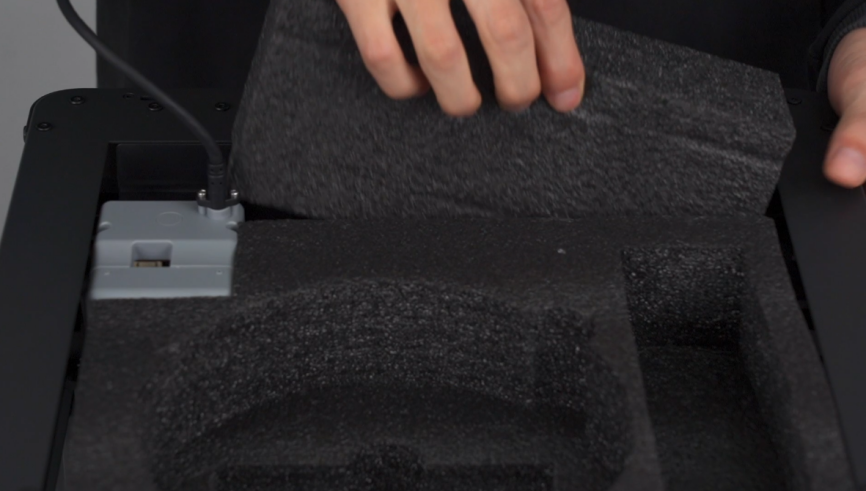

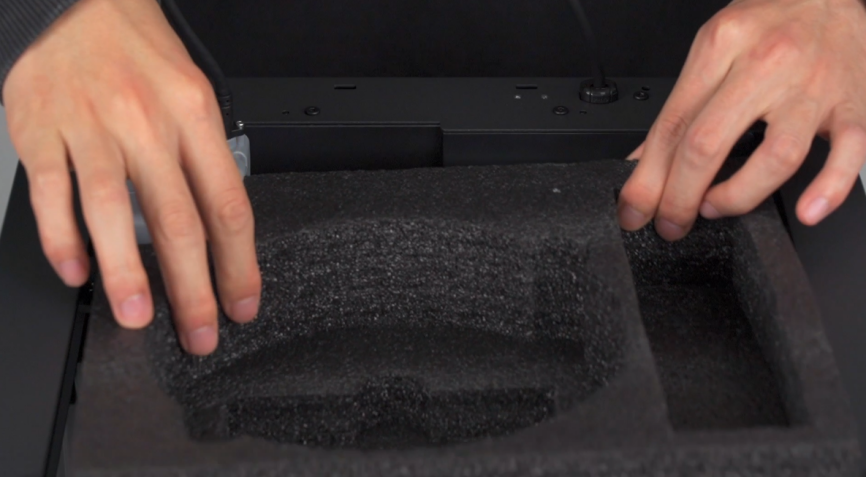

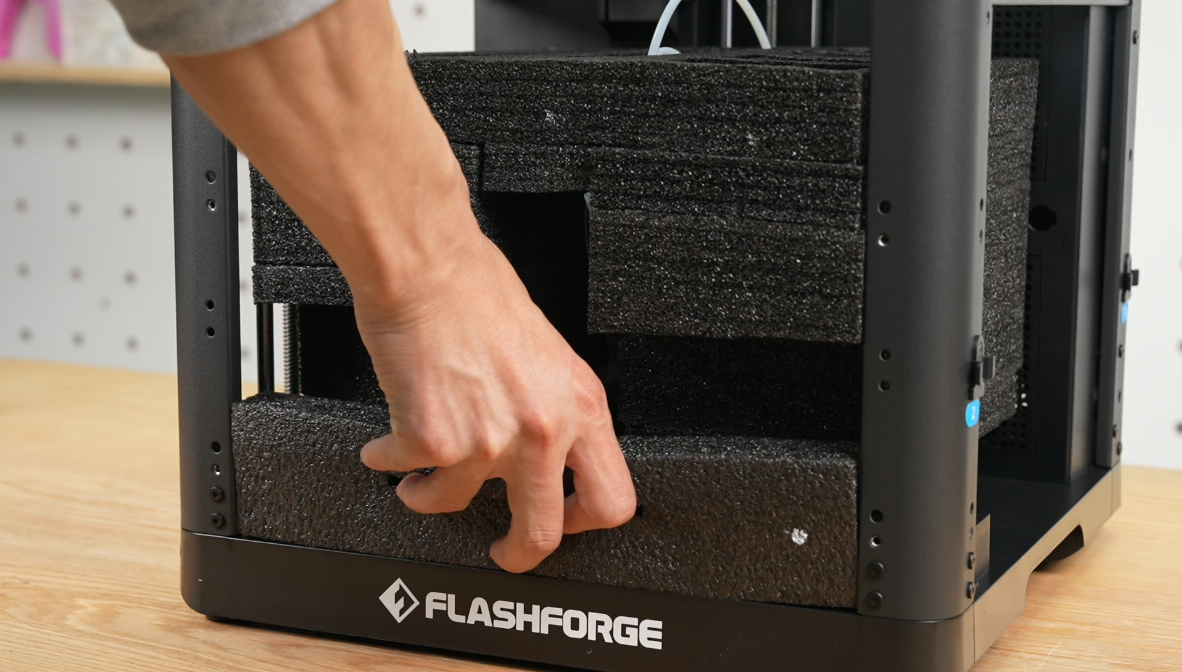

Paso 5: Retirá la espuma de la cámara
1. Tirá de la espuma hacia afuera.

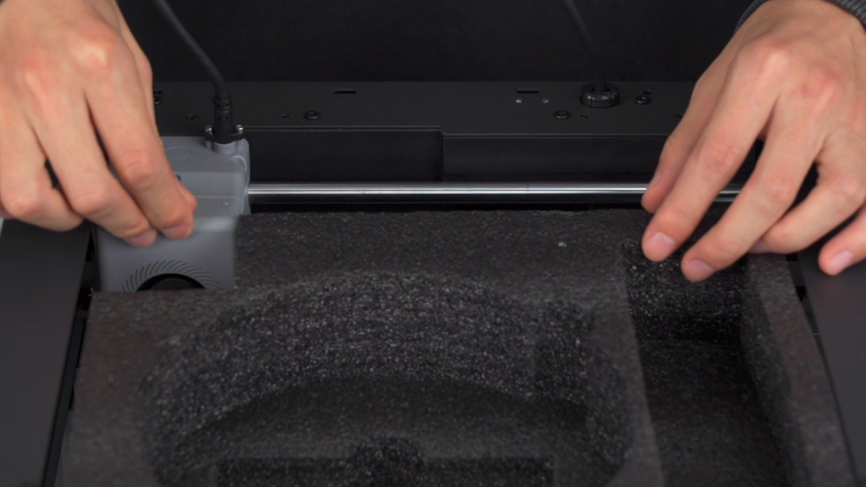

2. Mové el extruder hacia el panel trasero.
3. Empujá la espuma hacia atrás y sacala.
4. Retirá cualquier resto de espuma que haya quedado en el interior.
5. Sacá el cable de conexión IFS, el módulo de 4 colores (IFS), la placa de montaje, el tubo guía 4 en 1, los filamentos y los soportes de bobina.

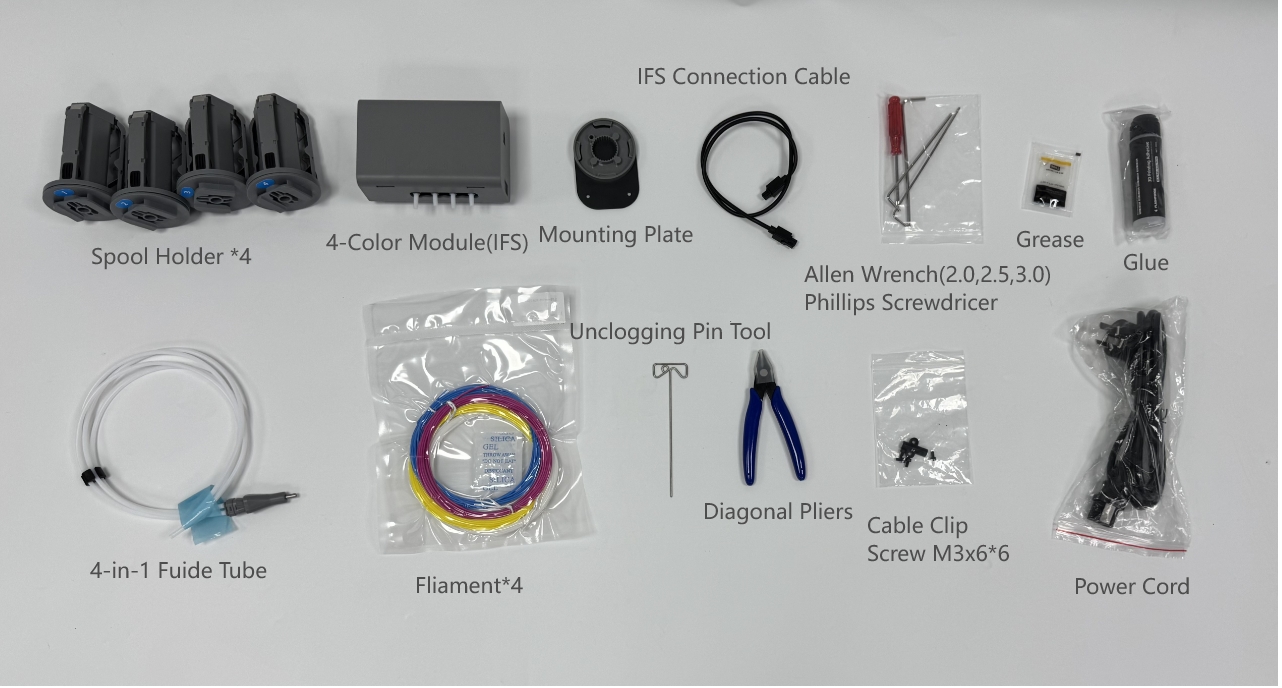

Lista de empaque:
Filamento *4
Cable de alimentación *1
Tarjeta de Servicio Postventa *1
Cable de conexión IFS *1
Guía de Inicio Rápido *1
Grasa *1
Soporte de bobina *4
Tubo guía 4 en 1 *1
Placa de montaje *1
Módulo de 4 colores (IFS) *1
Tornillos M3×6 *6
Clip de cable *1
Pegamento *1
Alicate *1
Herramienta para desatascar *1
Destornillador Phillips *1
Juego de llaves Allen (2.0, 2.5, 3.0) *1
Paso 6: Instalación del módulo IFS de 4 colores

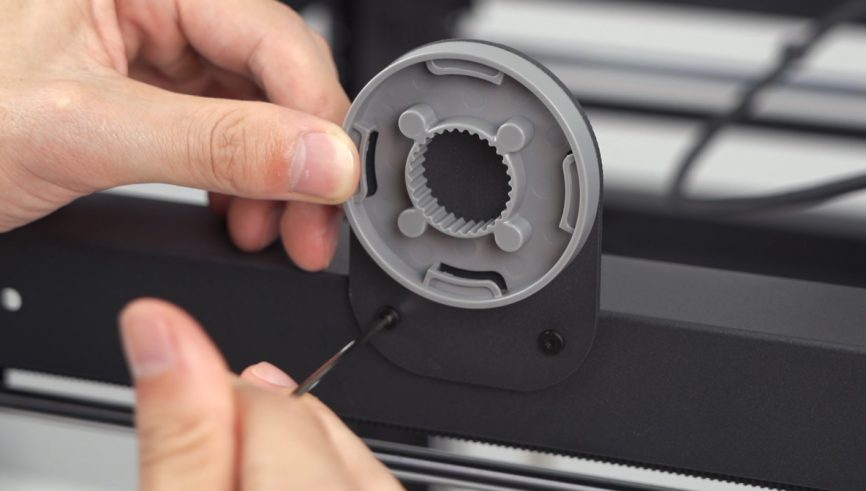

1. Asegurá la placa de montaje al lateral del equipo usando dos tornillos M3×6.

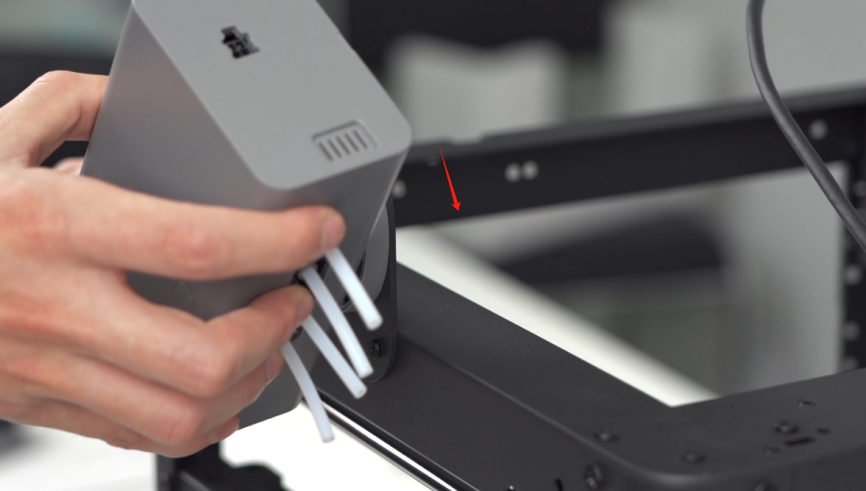

2. Girá y fijá el módulo IFS al equipo usando el clip, asegurándote de que los tubos guía apunten hacia abajo.

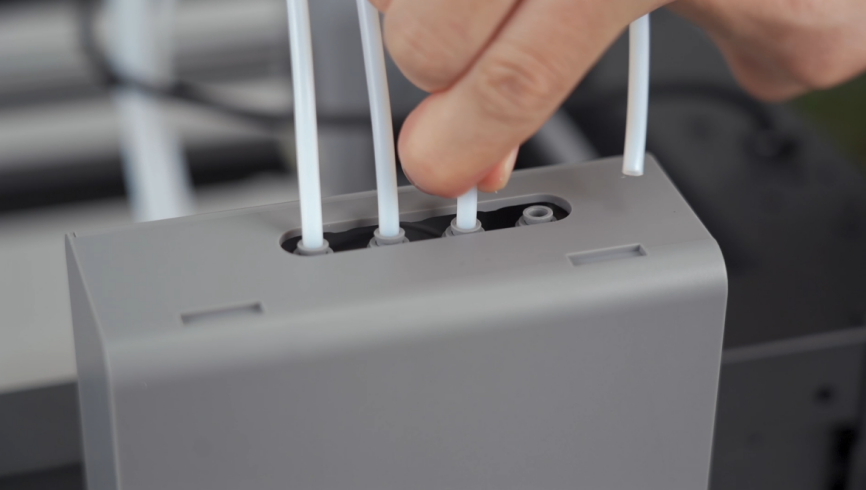

3. Insertá los tubos guía en cada canal del módulo IFS. No hace falta seguir un orden específico para los canales. Conectá el otro extremo al extruder.
4. Sujetá el cable del extruder y el tubo guía juntos usando la hebilla.
5. Calzá los soportes de bobina en los clips de montaje laterales y presioná hacia abajo para asegurarlos.
Nota: Como las cuatro bobinas de filamento se montan en ambos lados y pueden necesitar retraerse durante la operación, asegurate de que el número de soporte, la posición de instalación y el número de canal de IFS configurado sean consistentes.
6. Conectá el cable IFS al módulo de cuatro colores y al puerto correspondiente en la parte trasera del equipo. Asegurá el clip del cable con dos tornillos M3×6.
Paso 7: Desbloqueo de la build plate
Usá una llave Allen de 2.5mm para sacar los tres tornillos que bloquean la build plate (tal como indican las flechas).
Video de Unboxing
Podés escanear el código QR con tu celular para ver el video tutorial completo del proceso.
Galería de referencia
Fuente: Adaptado al español desde el wiki Flashforge (licencia CC BY-SA). Revisión técnica por equipo Breva.
