Si la pantalla de tu A1 mini no enciende o se comporta de forma extraña, esta guía te va a ayudar a encontrar la solución rápidamente. Seguí estos pasos para revisar las conexiones internas y los componentes electrónicos para que vuelvas a imprimir cuanto antes.
Pantalla negra
Síntoma

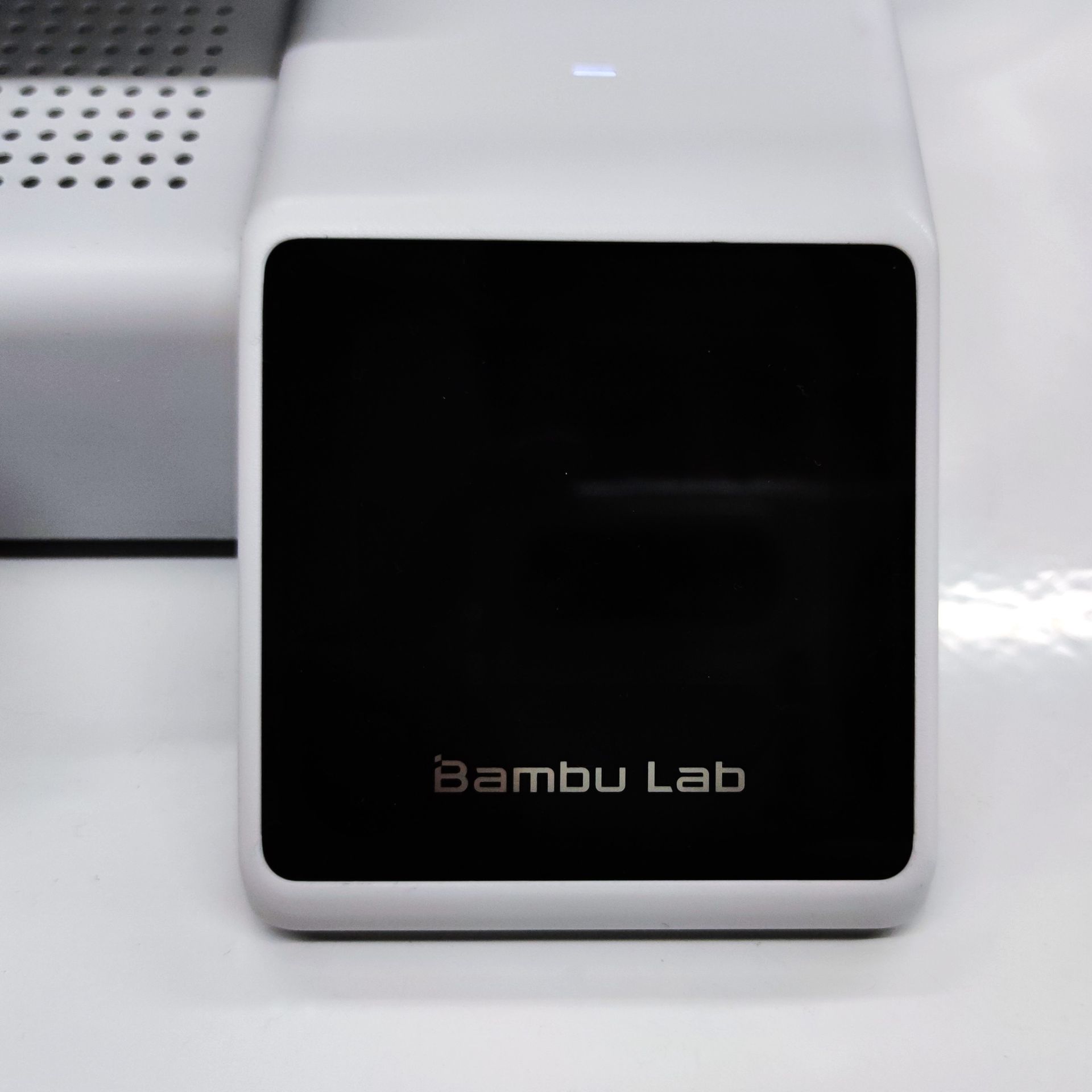

La pantalla LCD se queda negra después de prender la impresora.
Causas y soluciones
- La tarjeta SD tiene una falla y hay que cambiarla.
- La fuente de alimentación no funciona bien; revisá el cable o la unidad de la fuente.
- La alimentación de la placa base es inestable; hay que chequear el cable de alimentación de la placa.
- La placa base está dañada y necesita un reemplazo.
- El cable FPC (flex) de la pantalla está dañado y hay que cambiarlo.
- La pantalla está rota y hay que poner una nueva.
- Anomalías por mala descarga a tierra: problemas como parpadeos o que el táctil no responda pueden ser por el enchufe de la pared. Asegurate de que la conexión a tierra del enchufe sea confiable.
Advertencia de seguridad y estado de la máquina antes de empezar
Al desarmar y armar el equipo, es fundamental confirmar que la impresora esté APAGADA.
Herramientas necesarias
- Llave Allen H2.0
- Pinzas
- Multímetro (no es obligatorio)
Solución de problemas

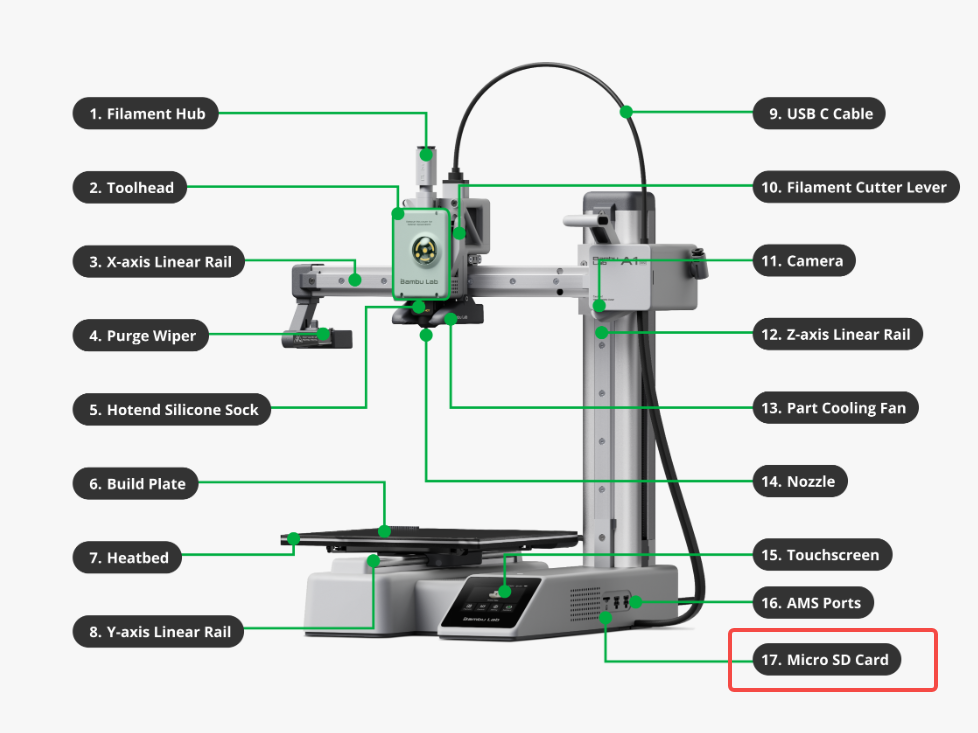

1. Revisá la tarjeta SD
Precaución: Antes de hacer esto, asegurate de apagar la impresora.
Antes de probar con la tarjeta SD, fijate que tanto la placa como la fuente tengan energía correctamente.
- Apagá la impresora y sacá con cuidado la tarjeta SD.
- Reiniciá la impresora y mirá si la pantalla prende. Si arranca bien sin la tarjeta, volvé a ponerla con la impresora apagada y probá de nuevo para confirmar si la SD era la que causaba el problema.

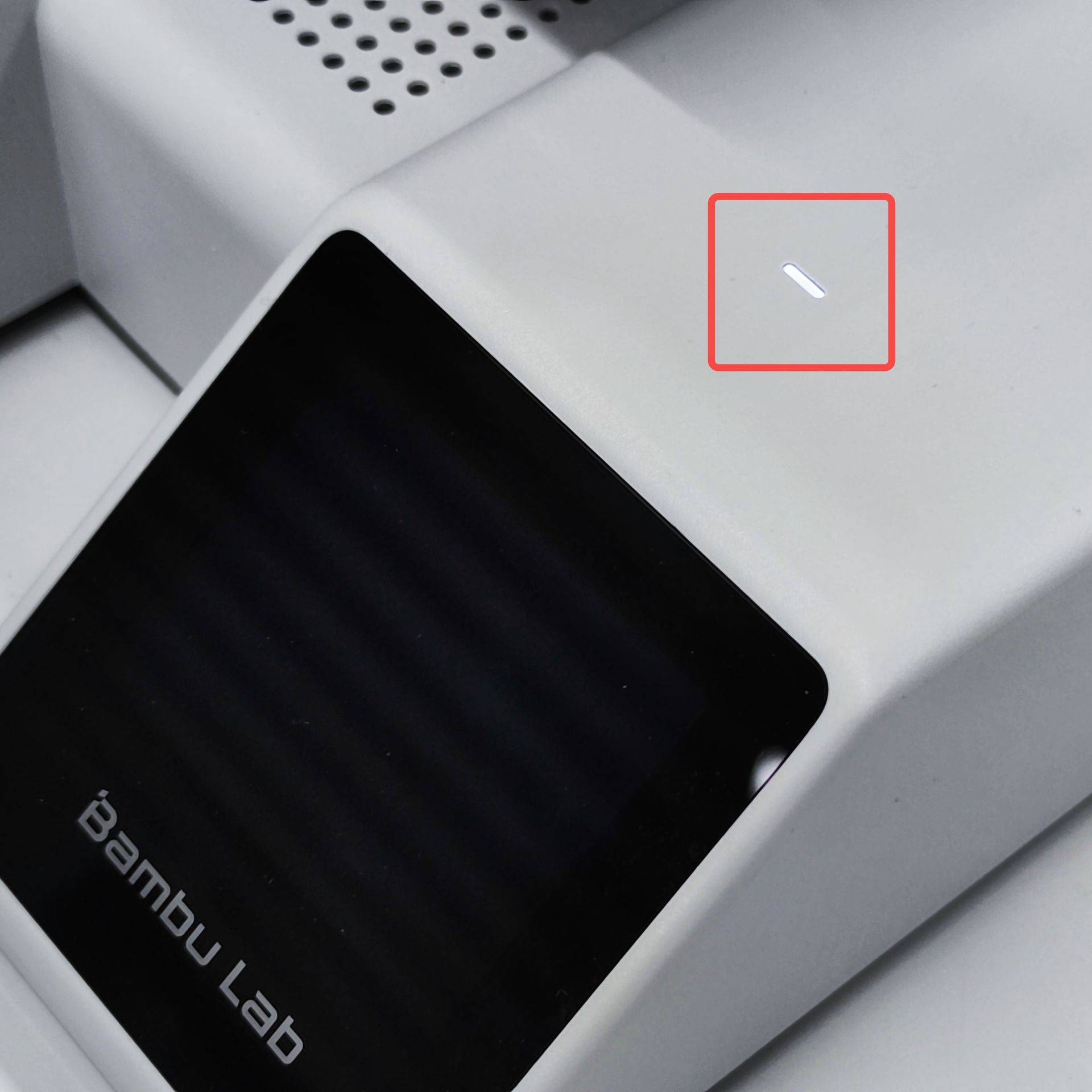

2. Revisá el indicador de funcionamiento de la impresora
Cuando la impresora está prendida, si la luz blanca arriba de la pantalla brilla, significa que la placa base está funcionando bien. Si esa luz prende, pasá al paso tres. Si no, seguí con los pasos de diagnóstico.
3. Revisá el estado de la fuente y del indicador de la placa base
Apagá y sacá el panel inferior

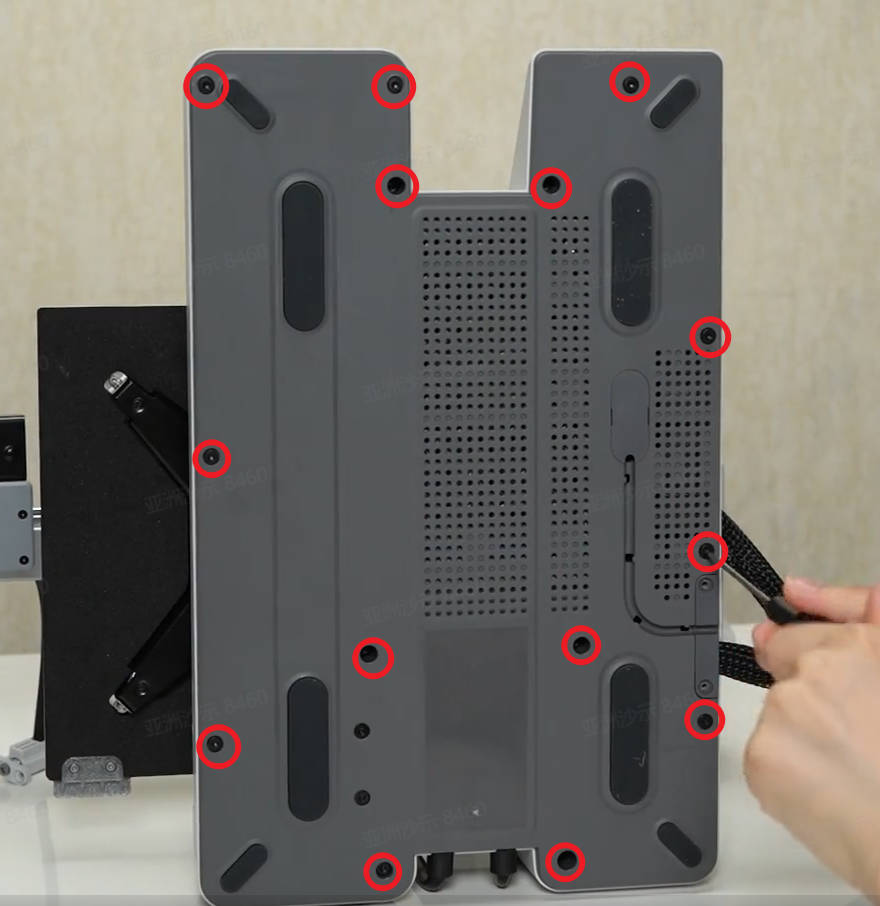

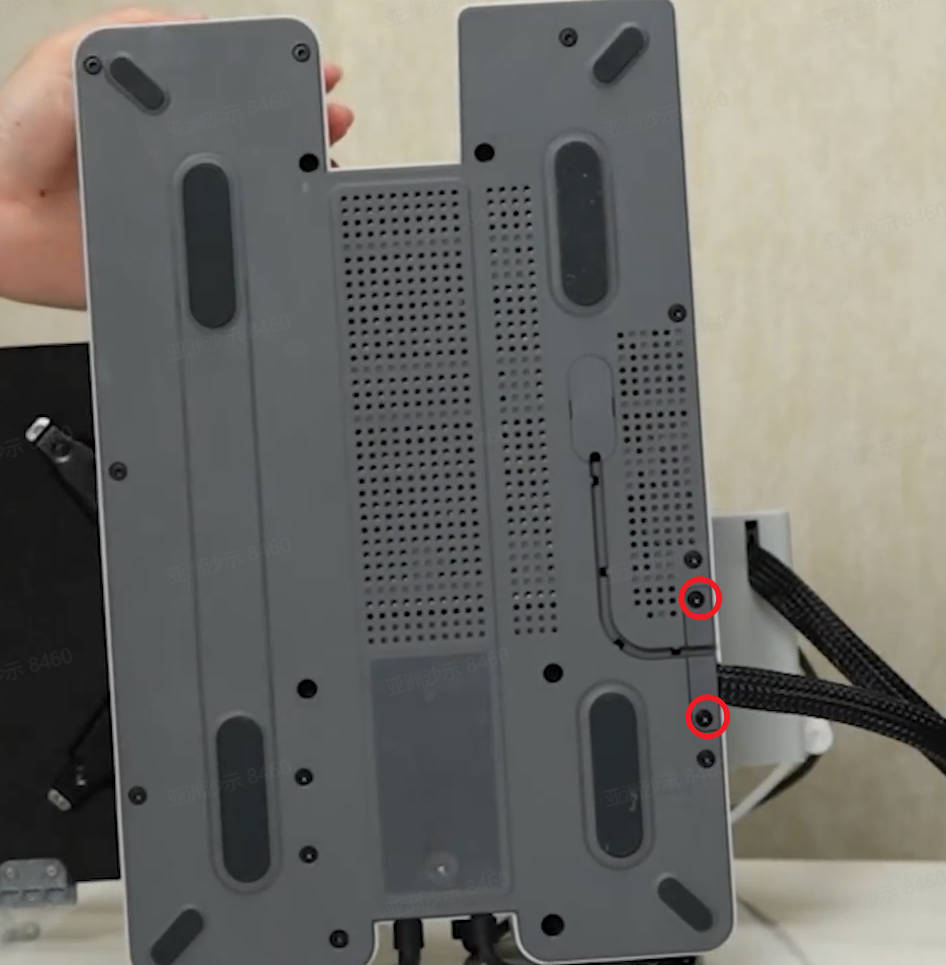

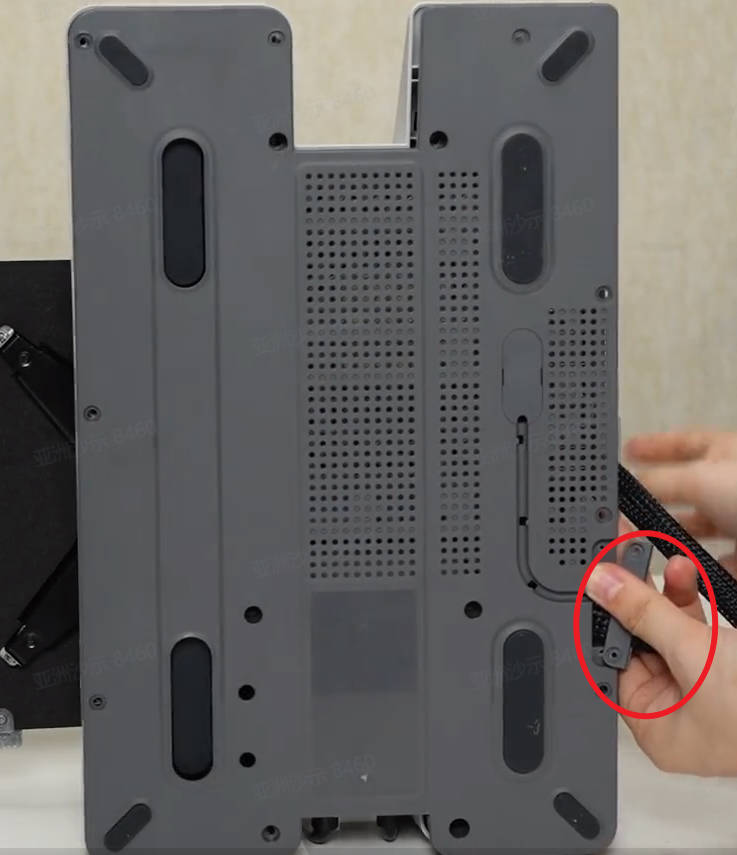

Incliná la impresora hacia atrás con cuidado y usá una llave Allen H2.0 para sacar los 2 tornillos A y los 14 tornillos B. Tirá despacito del precinto de nylon para aflojar la tapa de abajo y sacala.

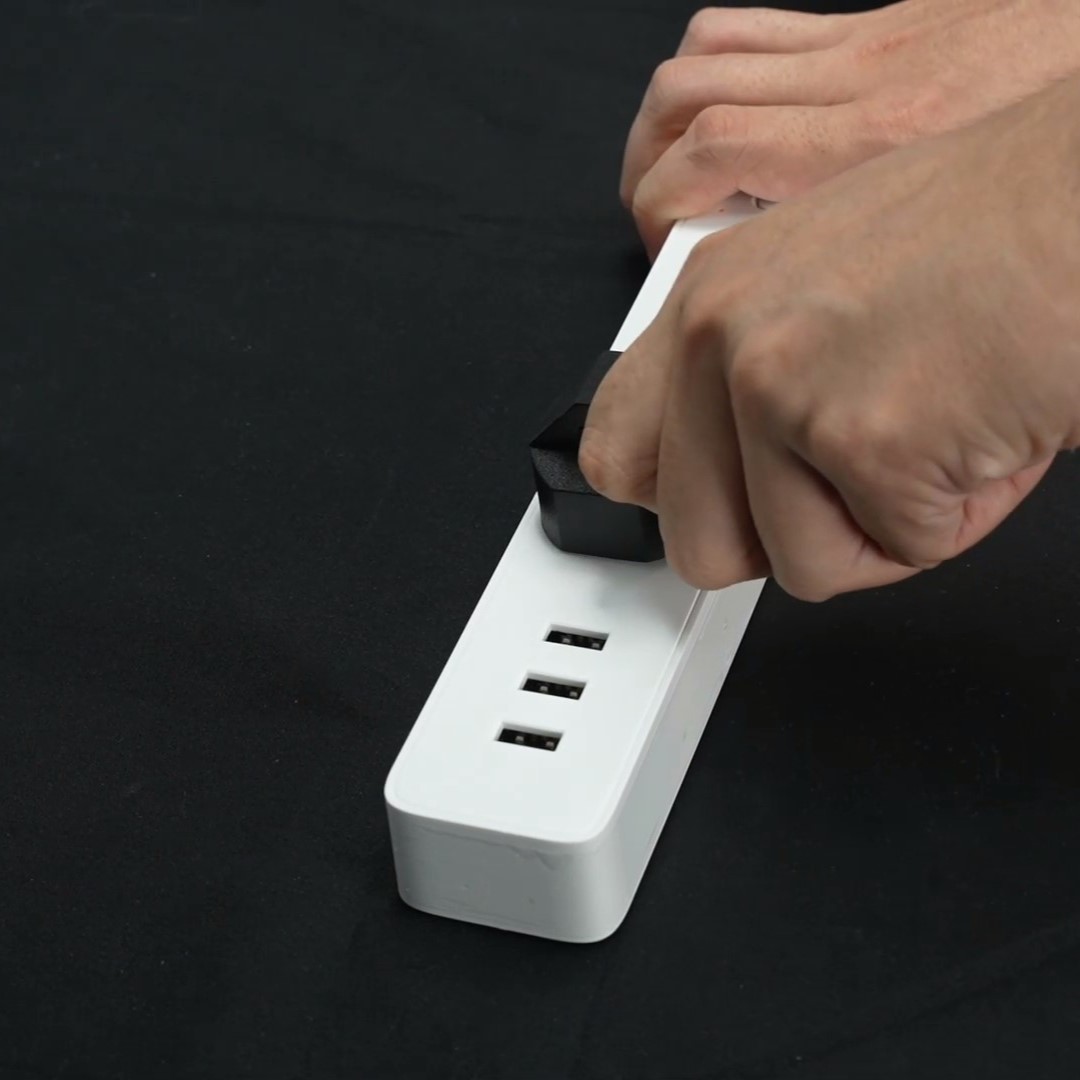

Conectá la energía después de sacar la tapa (Mucho cuidado con la electricidad)
Una vez que sacaste la tapa, volvé a enchufar la impresora para seguir chequeando. Pero ojo: no toques nada adentro de la impresora mientras esté conectada. Mirá las luces de la fuente y de la placa, y después desenchufá todo enseguida.

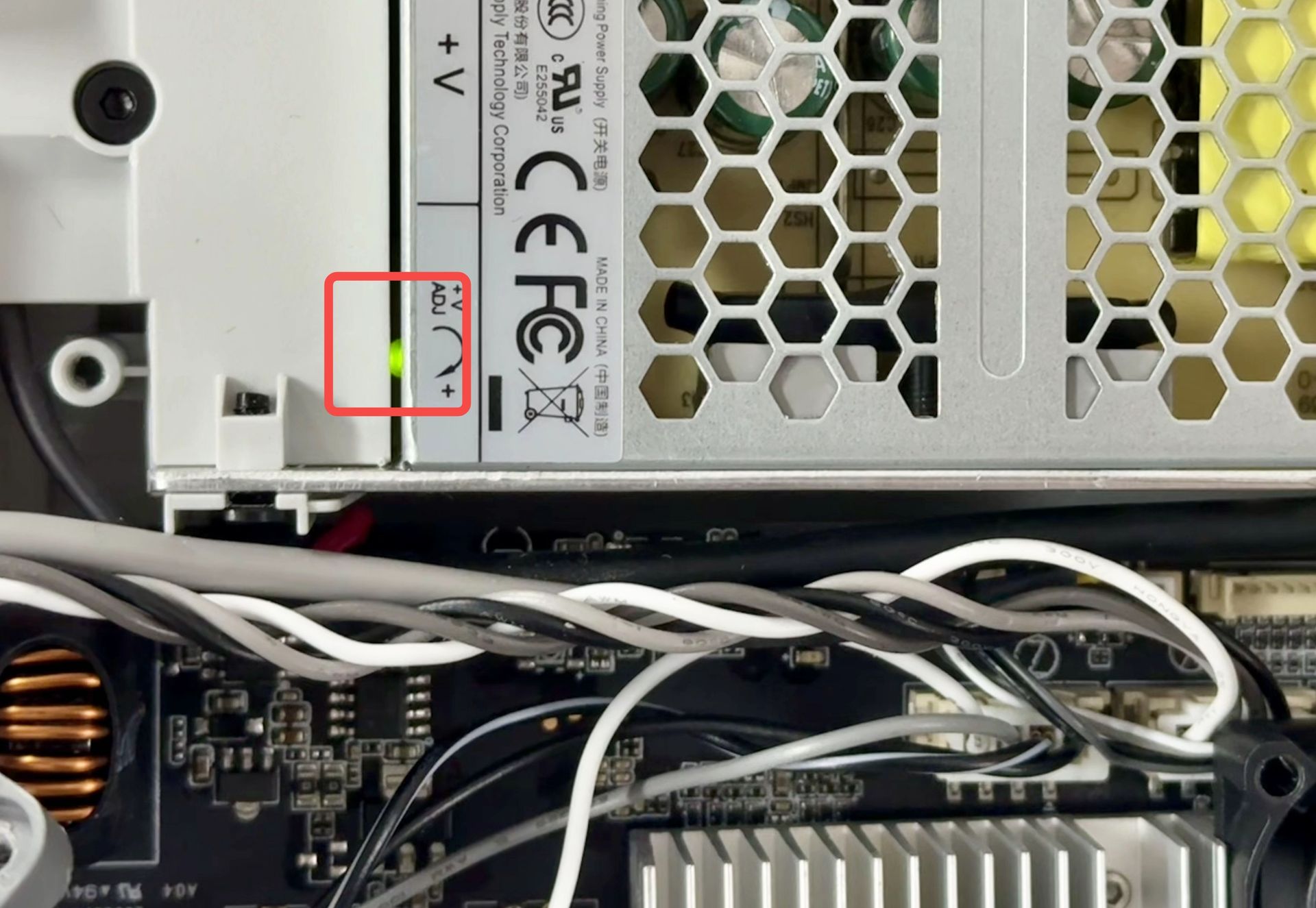

Chequeá la luz de la fuente de alimentación
En condiciones normales, la luz de la fuente debería estar fija en verde. Si no prende, la fuente o el cable están fallados y hay que cambiarlos.

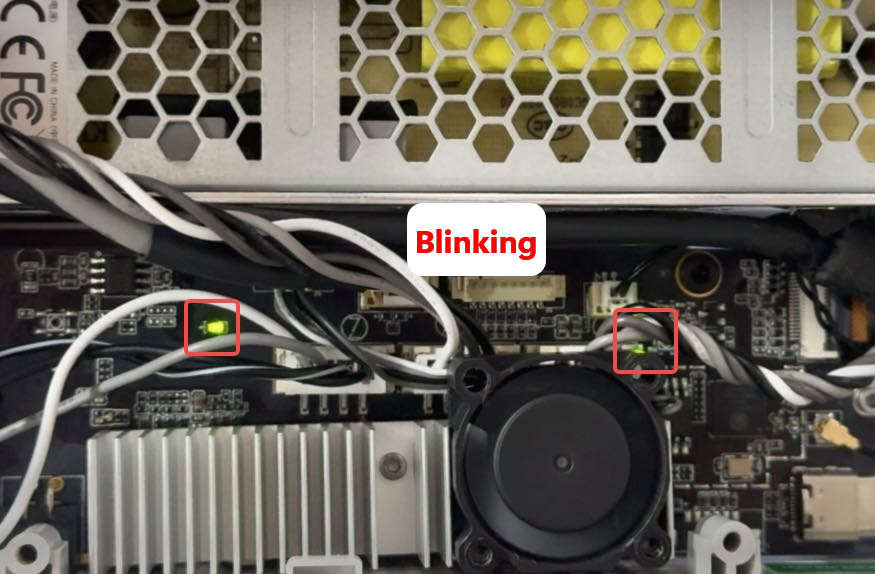

Chequeá las luces de la placa base
Normalmente, la luz de la placa MC parpadea en verde cada 5 segundos y la de la placa AP parpadea cada 1 segundo.
Escenario 1: La placa base funciona bien
Si las luces parpadean como corresponde, la placa está bien y el problema de la pantalla negra seguramente sea la pantalla misma o su cable flex. Pasá al paso cuatro.
Escenario 2: La placa base no funciona
Si las luces parpadean mal o no prenden, la placa base tiene una falla. Puede ser que esté dañada o que la conexión de energía sea mala.

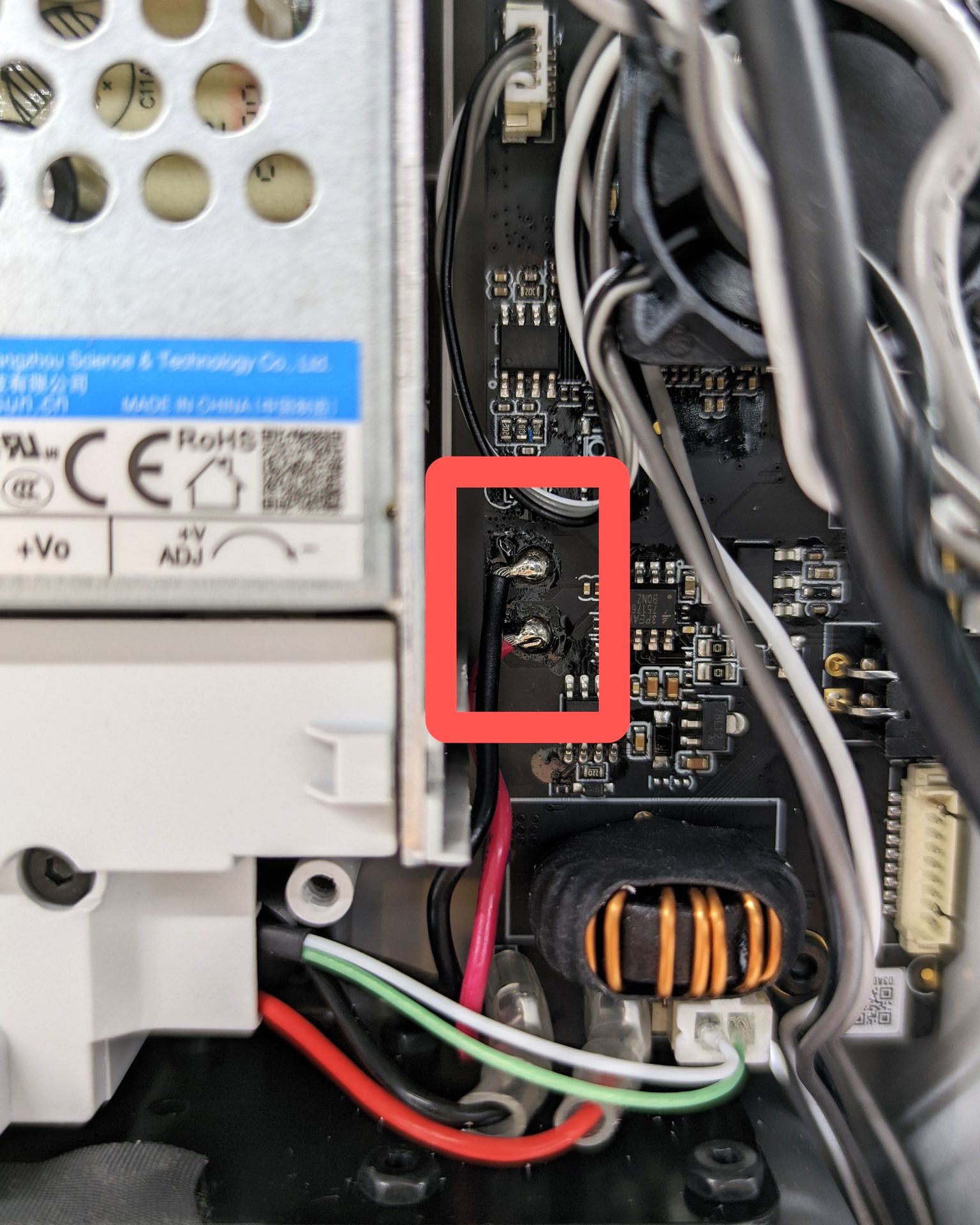

Si tenés un multímetro en casa, podés medir el voltaje en los dos puntos de entrada DC de la placa base para ver si marca 0 (opcional). Si marca 0, el cable que alimenta la placa puede estar roto.

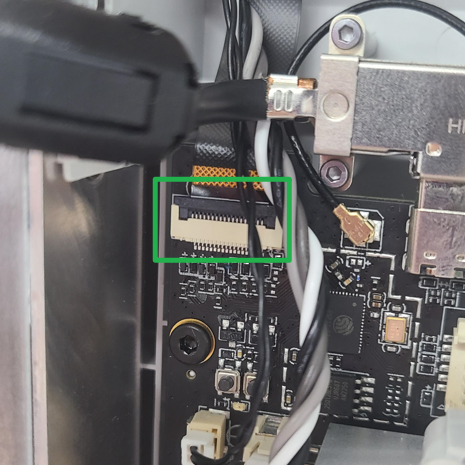

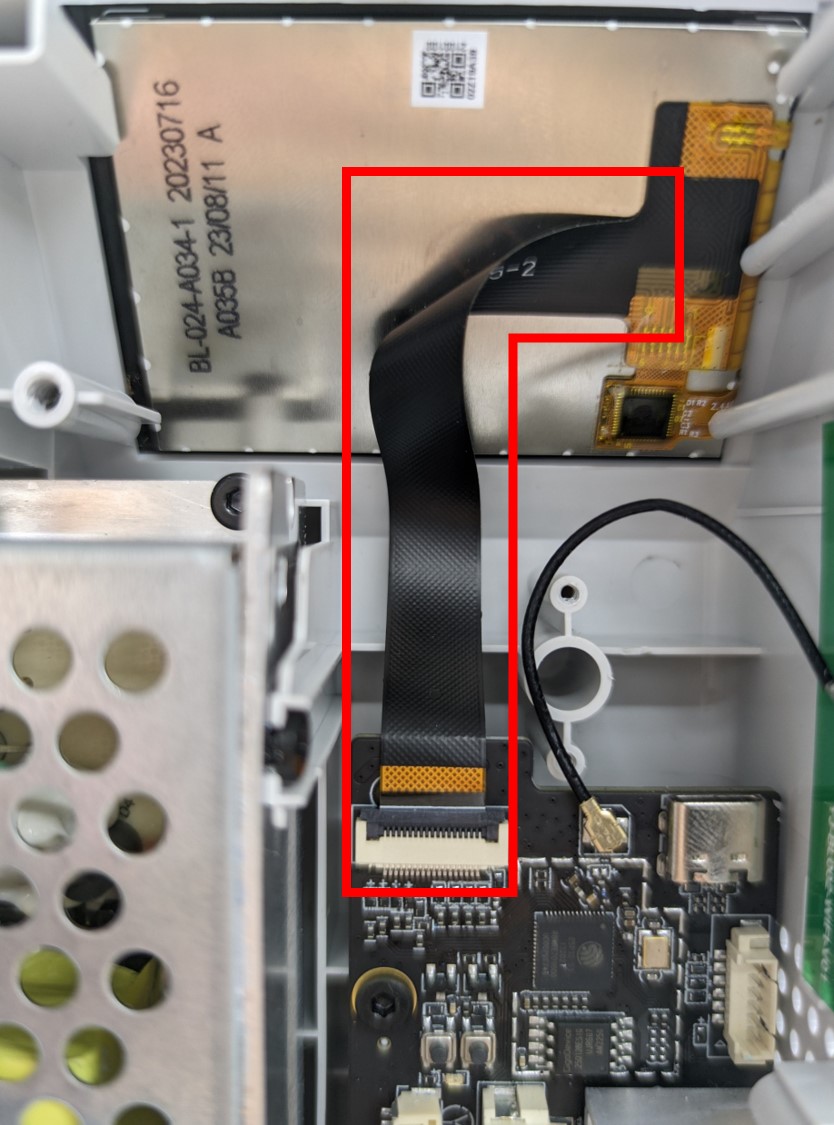

4. Revisá el cable flex (FPC) de la pantalla
Precaución: Apagá la impresora antes de desconectar o conectar el cable FPC.
Si la placa y la fuente están bien, probá reconectando el cable FPC de la pantalla LCD. Fijate que los pines y el conector no tengan nada raro y que el cable no esté dañado. Si ves algún daño, avisale al equipo de soporte.
Anomalías en la pantalla táctil
Síntoma
Prendés la impresora, la pantalla se ve bien, pero el táctil no responde.
Causas y soluciones
El diseño de la A1 mini es muy compacto y con el movimiento del envío se pueden aflojar las conexiones de la pantalla. Intentá reconectar el cable flex de la pantalla.
Herramientas necesarias
- Llave Allen H2.0
- Pinzas
Solución de problemas
1. Apagá la impresora.
2. Sacá la tapa de abajo (sacando los tornillos A y B).
3. Empujá el anillo magnético del cable USB-C hacia arriba, de modo que los extremos queden contra el zócalo del FPC y los tornillos de abajo, sin apretar los chips que están en el medio.
Anomalías en el refresco de pantalla
Síntoma
La pantalla tiene lag mientras se descargan archivos desde el slicer.
Causas y soluciones
Es normal que la pantalla se ponga lenta o parezca congelada mientras bajás archivos, porque el sistema está dándole prioridad total a la descarga. Apenas termine, la pantalla va a volver a funcionar de forma fluida.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
