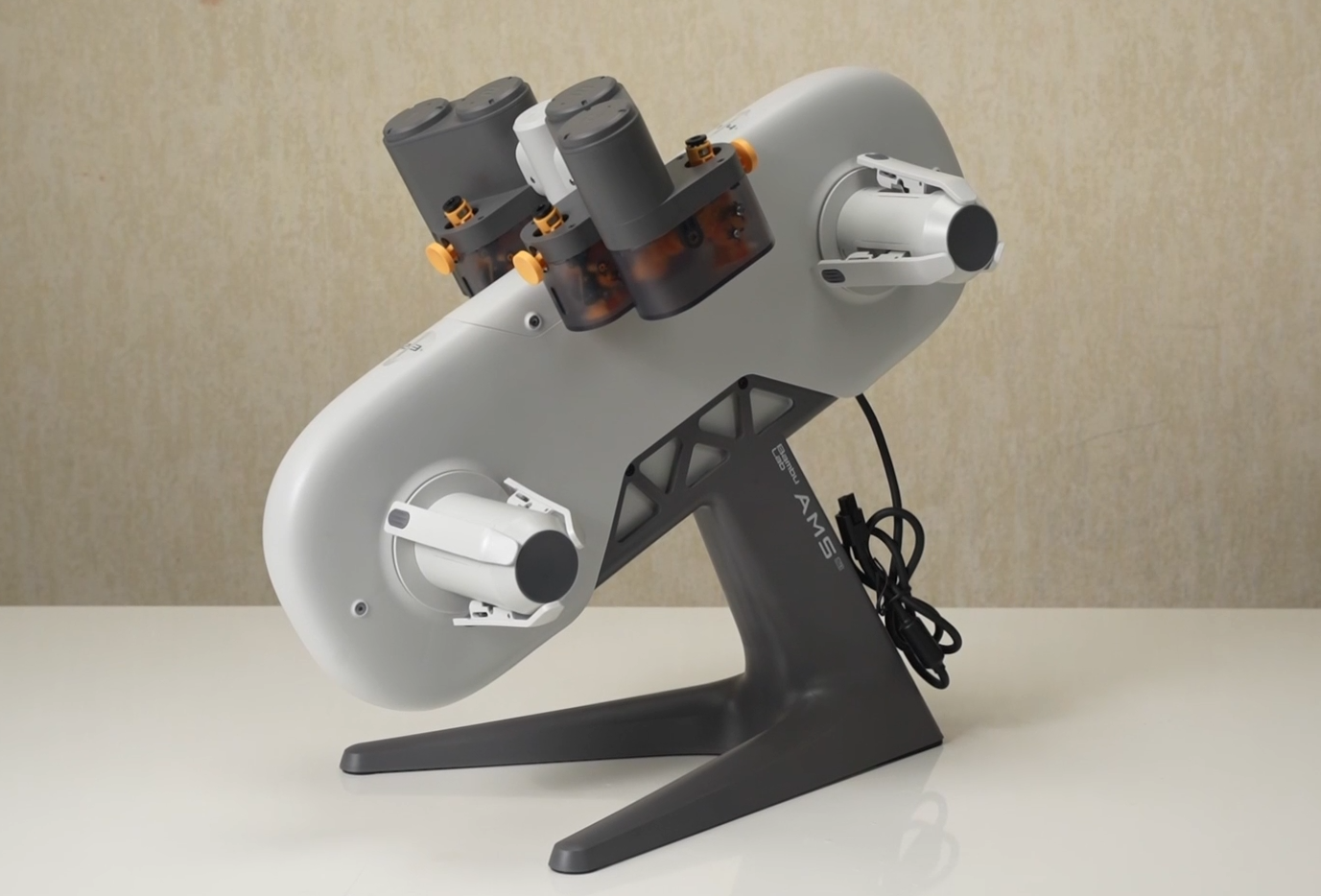

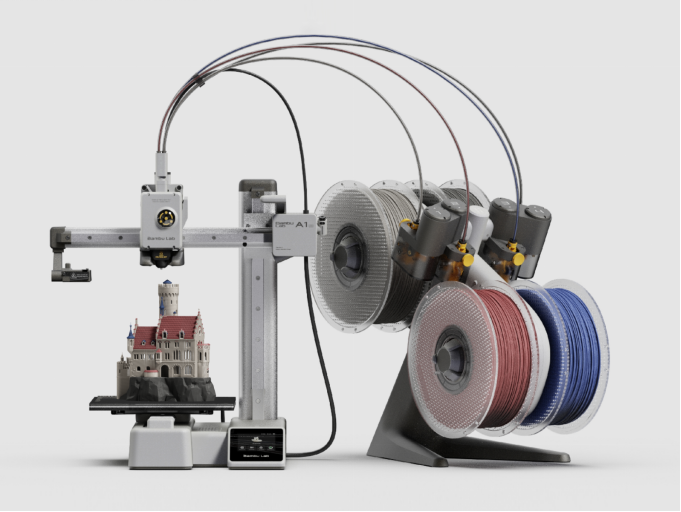

El AMS trabaja en conjunto con las impresoras 3D para lograr impresiones multicolor de forma automática. El AMS lite es una variante de los sistemas automatizados desarrollados por Bambu Lab. Este artículo busca detallarte los módulos, las funciones principales y el flujo de trabajo del AMS lite.
Precauciones antes de usar
1. Las impresoras de la serie A1 se pueden conectar a un solo AMS lite, por lo que soportan un máximo de impresión a 4 colores.
2. El AMS lite no es compatible con las impresoras de las series X1 y P1.
3. Los tubos de PTFE conectados al AMS lite vienen en dos tamaños. El largo estándar para las ranuras 1 y 2 es de 580 mm, y para las ranuras 3 y 4 es de 700 mm. Fijate de instalarlos bien para evitar problemas de alineación.

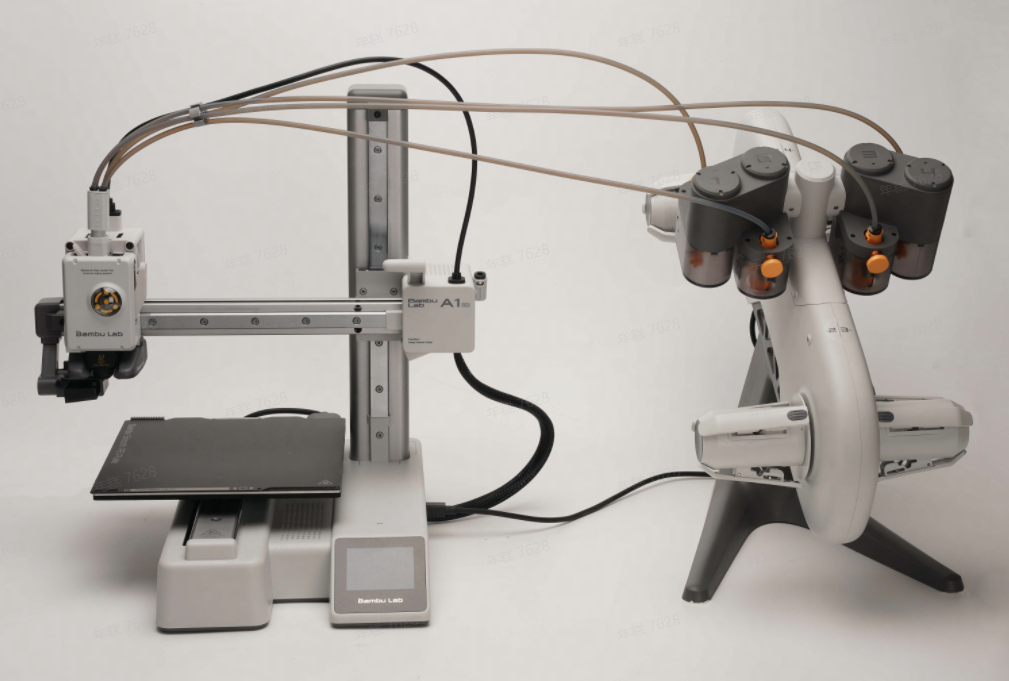

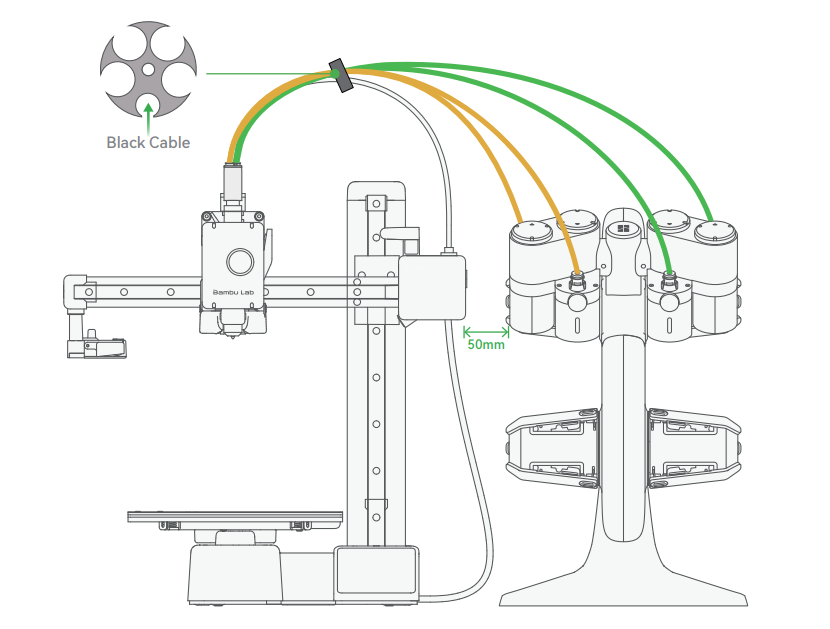

4. Tené cuidado de no ubicar el AMS muy lejos de la impresora (la distancia recomendada es de 50 mm, como se ve arriba). Si doblás demasiado el tubo de PTFE, podés aumentar la resistencia, lo que puede causar fallas al cargar el filamento (como se ilustra abajo).
Ubicación no recomendada para la impresora y el AMS.
5. El alimentador tiene una distancia máxima de alcance de 1,2 m. Por eso, si llegás a cambiar un tubo de PTFE por uno más largo, tené en cuenta este límite.
6. Cuando acomodes los rollos en el AMS lite, prestale atención a cómo distribuís el peso en cada ranura para evitar que se caiga durante la impresión por tener el centro de gravedad inestable. Para darle más estabilidad, te conviene poner los rollos más pesados en las dos ranuras de abajo (ranuras 2 y 3), donde el centro de gravedad es más bajo.
Sistema de alimentación del AMS lite
Desde el AMS lite hasta la impresora, todo el sistema de alimentación se divide en estas dos partes:
1. AMS lite: Alimentador de primera etapa + Soporte giratorio para el rollo (Rotary Spool Holder). Cada ranura tiene un alimentador y un soporte giratorio.

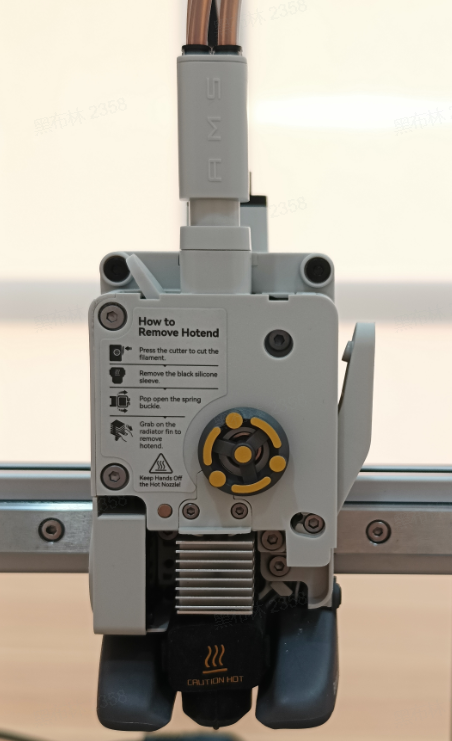

2. Cabezal (Tool head): Módulo de detección de enredos de filamento + extruder + hotend.
Alimentador de primera etapa

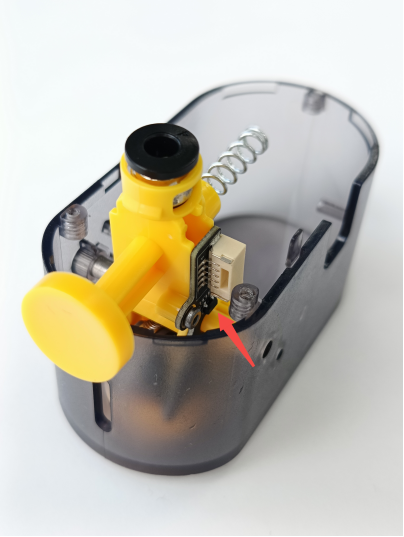

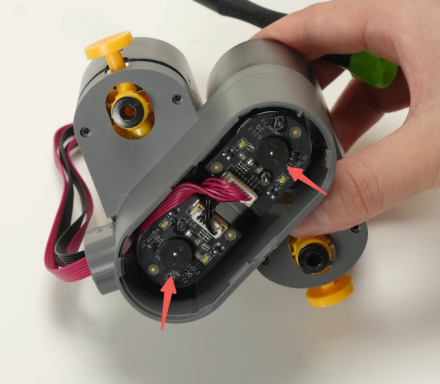

Cada ranura del AMS lite viene equipada con un alimentador encargado de meter o sacar el filamento del cabezal. El alimentador incluye un sensor de detección de filamento, como se ve abajo: Sensor de detección de filamento.

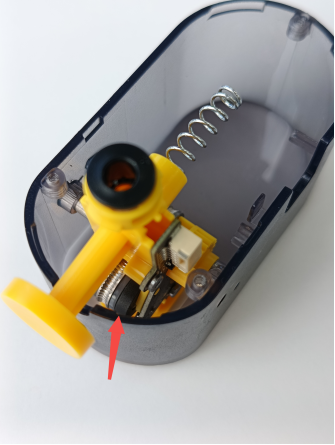

Cada alimentador trae un odómetro con una rueda pasiva. La rueda del odómetro gira solamente cuando agarra el filamento con otro engranaje para empujarlo. Este mecanismo sirve para verificar si el filamento ya salió del AMS lite y facilita el cálculo del largo de filamento que se mandó. Odómetro.
Además, cada alimentador incorpora un sensor de velocidad ubicado en la base del motor DC. El sensor de velocidad calcula la velocidad del motor (v1), mientras que el sensor del velocímetro calcula la velocidad (v2). Al analizar la diferencia entre v1 y v2 se puede detectar si el filamento está patinando durante el proceso de alimentación. Sensor de velocidad del motor.
Soporte giratorio para el rollo

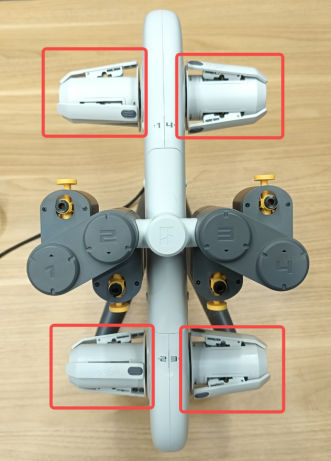

Cada ranura del AMS lite tiene un soporte giratorio para colocar el rollo de filamento. Cada soporte puede girar automáticamente un cierto ángulo. Al descargar el material, el alimentador tira del filamento para sacarlo del extruder, y el soporte gira solo un poquito, asegurando que el hilo en el rollo quede bien ajustado y mantenga la tensión. El ángulo máximo de rotación automática es de 150°, así que no puede enrollar para atrás un tramo muy largo de filamento. El soporte giratorio puede rotar automáticamente un cierto ángulo.
Módulo de detección de enredos de filamento

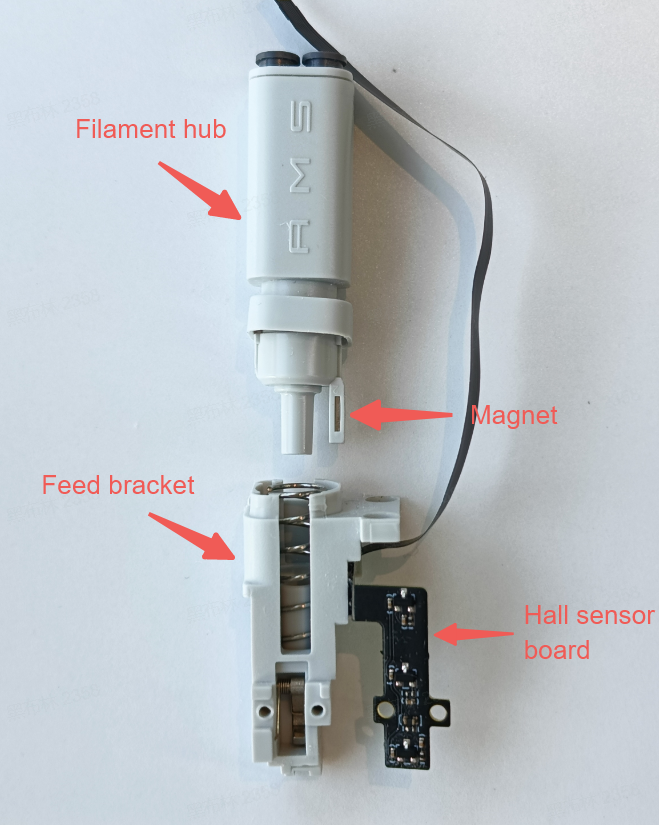

El módulo de detección de enredos que está arriba del cabezal consiste en un hub de filamento y un soporte de alimentación. Los tubos de PTFE de cada ranura del AMS lite se conectan al hub, que mantiene los cuatro tubos juntos. Al costado del soporte de alimentación hay una plaquita, adentro tiene un resorte, y abajo del hub hay un imán; cuando el hub de filamento y el soporte de alimentación se arman juntos, forman el módulo de detección de enredos de filamento. Cuando la resistencia a la alimentación es muy alta, el módulo se presiona hacia abajo y el imán se acerca al sensor Hall, disparando la alarma.
Fijate en la Wiki la Introducción al monitoreo de enredos de filamento. Detección de enredos de filamento.
Funciones del AMS lite
Precarga
Cuando el AMS lite no está haciendo nada, meté el filamento en el alimentador y este lo va a empujar adentro del tubo de PTFE unos 40 cm. A este proceso le decimos precarga. Precarga.
Lectura de RFID

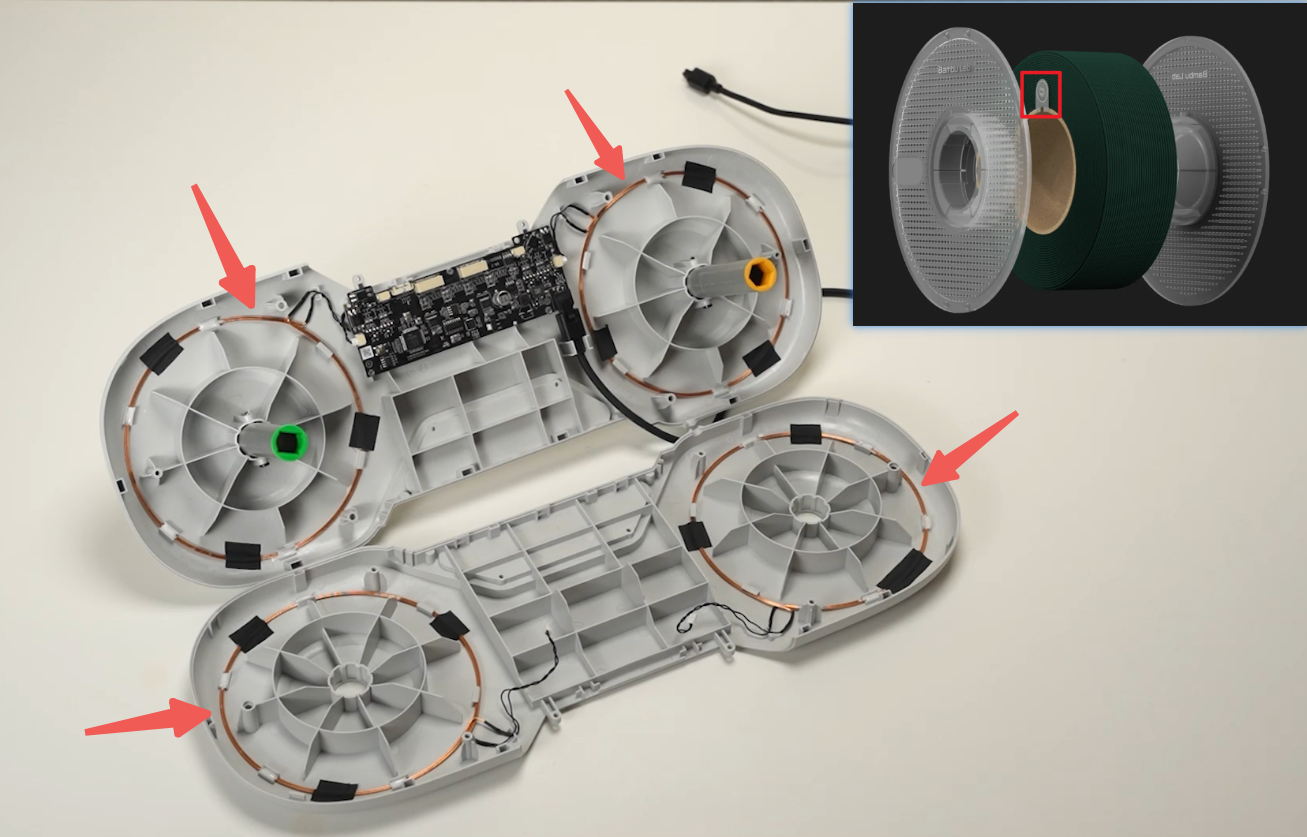

Cada ranura del AMS lite tiene su propia bobina RFID. Solo tenés que poner el rollo en el soporte giratorio de la ranura y meter el filamento para que lea la información.
La función de lectura RFID viene activada por defecto al insertar el filamento y no se puede apagar. Hacé clic acá para leer la info del RFID.
Personalizar la información del filamento
Cuando usás un
