Este artículo te explica cómo reemplazar la placa de conexión que está adentro del buffer de filamento del AMS. Es una tarea de mantenimiento sencilla para la que te detallamos todo paso a paso.
Placa de conexión del buffer de filamento
La placa de conexión está ubicada adentro del buffer de filamento del AMS y viene con un sensor Hall. Este sensor monitorea cómo viene la carga de filamento, detectando los cambios de posición del deslizador del buffer.
Cuándo hay que cambiarla
Mientras usás el buffer de filamento del AMS, puede que necesites cambiar la placa de conexión en estos casos:
- El AMS no anda bien y, al revisarlo, le encontrás un daño visible a la placa.
- Durante la impresión, te salta un error diciendo "The filament buffer signal is lost, the cable or position sensor may be malfunctioning". Después de medir el voltaje y la resistencia, te das cuenta que la placa está fallando.
- El equipo técnico lo analizó y te confirmó que hay que cambiarla.
Herramientas y materiales necesarios
- Llave Allen H1.5
- Pinzas de punta plana (opcional)
Lista de tornillos
Tornillo A: BT2*5 (B0017) para la placa de conexión y el deslizador del buffer (2 unidades).
Advertencia de seguridad
¡IMPORTANTE! Es clave que apagues la impresora antes de hacerle cualquier mantenimiento, ya sea a la máquina o a la electrónica, incluyendo los cables del hotend. Si la dejás prendida mientras hacés esto, podés provocar un cortocircuito, arruinar más cosas electrónicas y hasta lastimarte.
Cuando hacés mantenimiento o tratás de arreglar algo, capaz tenés que desarmar algunas partes, como el hotend. Esto puede dejar los cables y componentes eléctricos expuestos, y si se tocan entre sí o con algún metal con la máquina prendida, hacen cortocircuito. Podés quemar la electrónica de la impresora y hacer un desastre.
Por eso, apagá la impresora y desenchufala siempre antes de meter mano. Así te evitás cualquier cortocircuito o daño en la electrónica, y te asegurás de laburar de forma segura y sin problemas.
Si tenés alguna duda o no te animás a seguir esta guía, abrí un ticket en nuestra página de soporte y te vamos a dar una mano lo más rápido posible.
Pasos para desarmar
Paso 1: Sacar el deslizador del buffer y el resorte

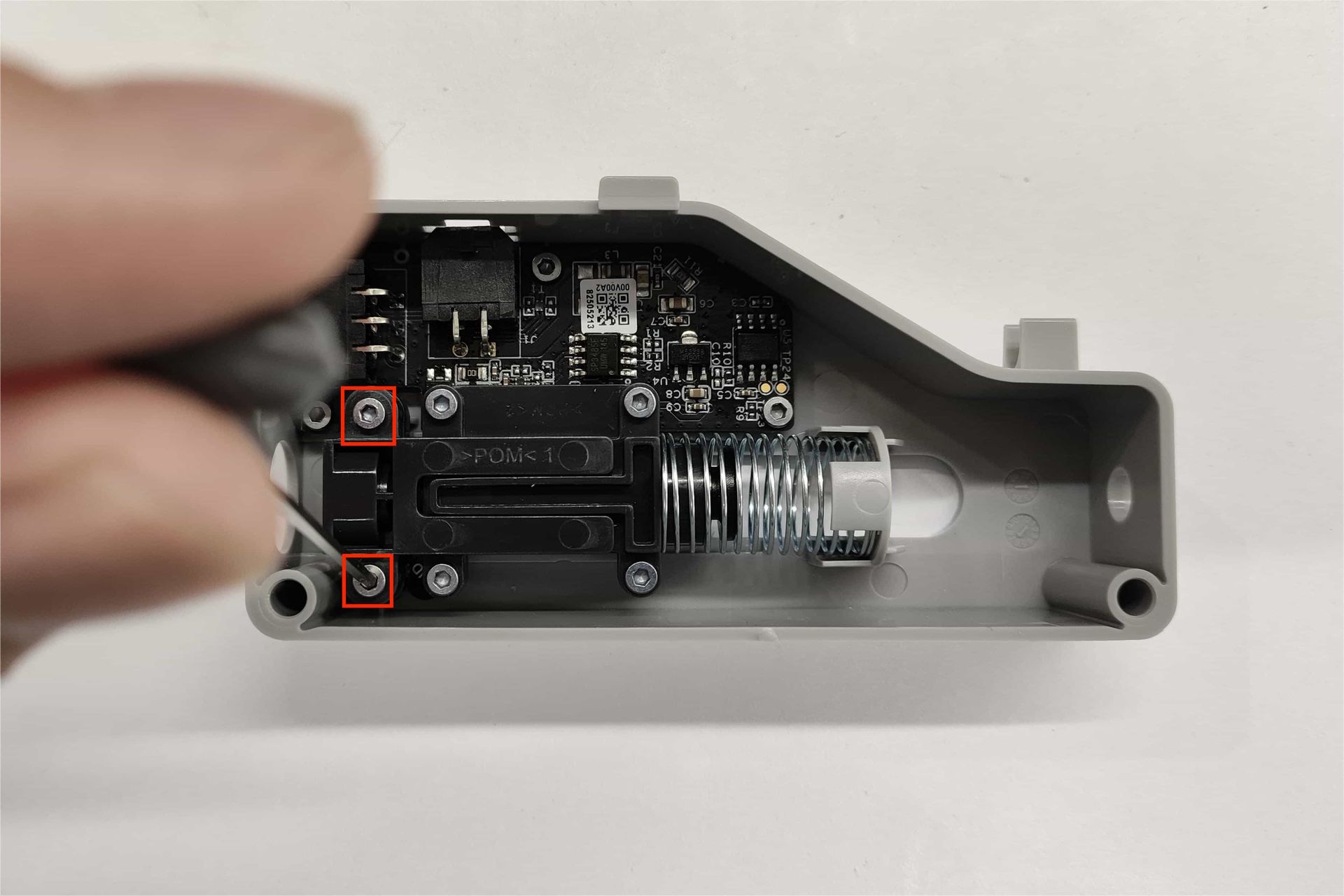

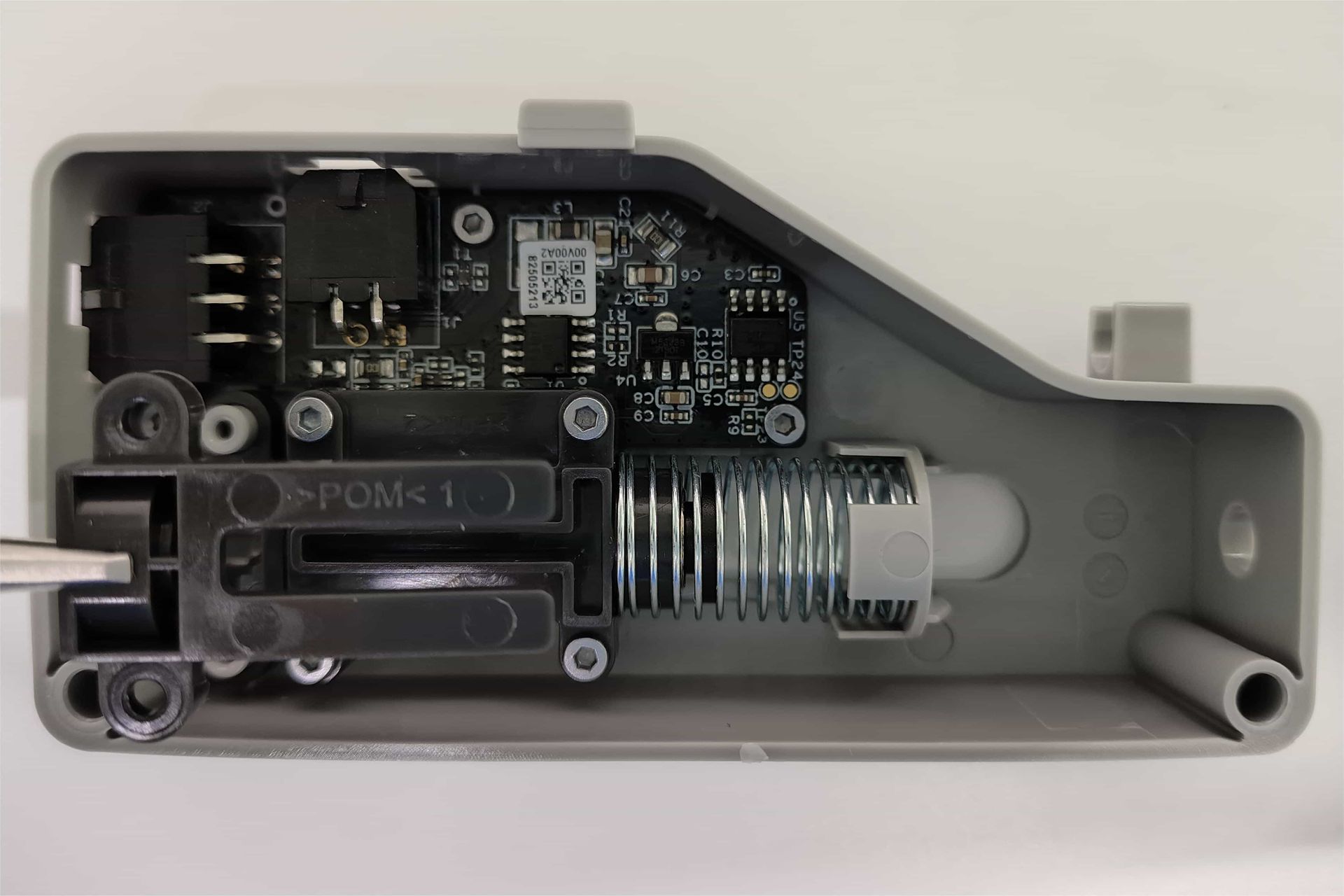

1. Usá una llave Allen H1.5 para aflojar los dos tornillos en la punta izquierda del deslizador del buffer. Después, sacale la tapita de arriba.

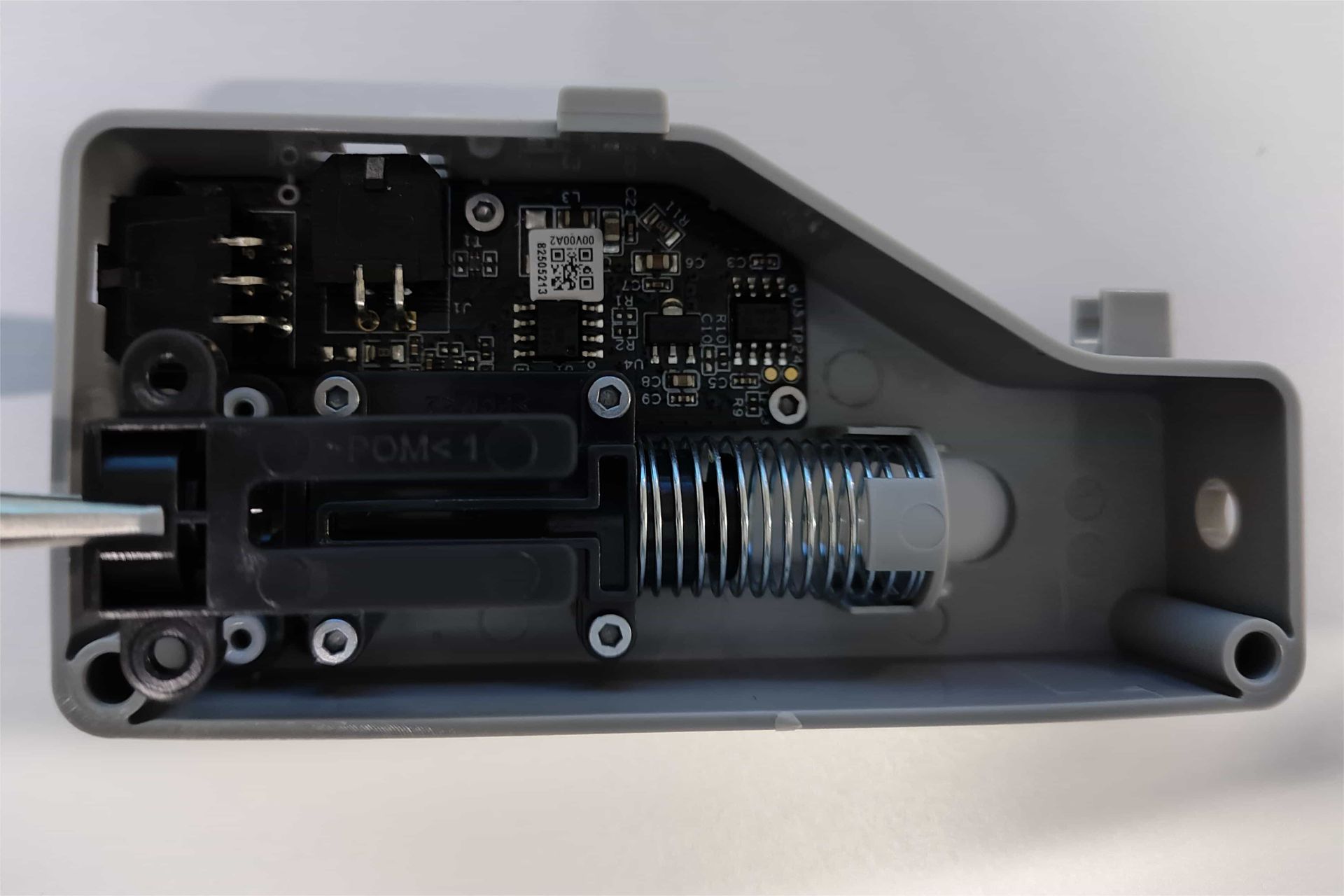

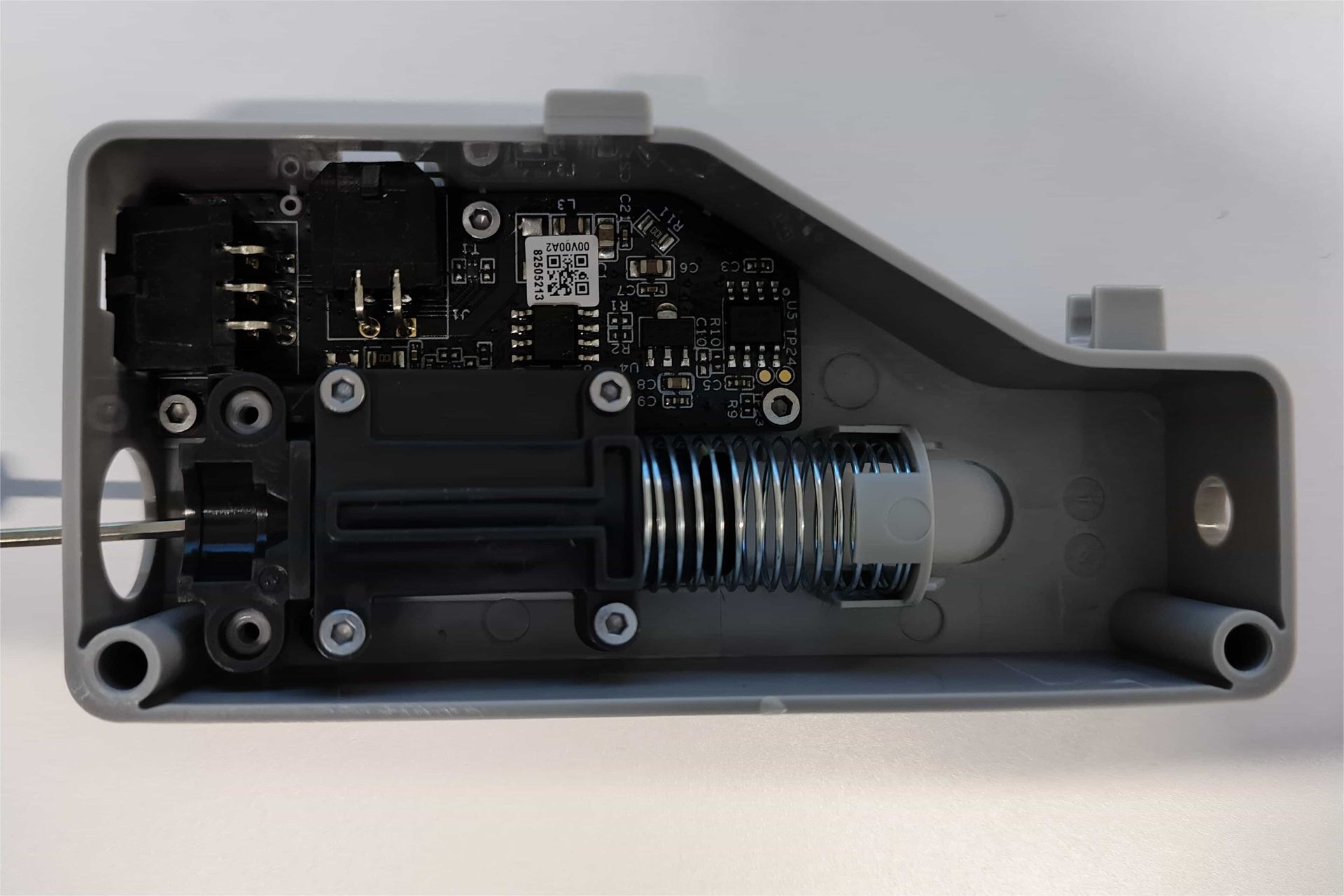

2. Con la llave Allen H1.5, hacé palanca para levantar y sacar el deslizador junto con el resorte por la izquierda.
Nota: En este paso se te pueden soltar las partes del deslizador. Cuando lo vuelvas a armar, seguí el paso 2 de la sección de instalación para ponerlo de vuelta; no pasa nada, no se rompe nada.
Paso 2: Sacar la placa de conexión del buffer de filamento

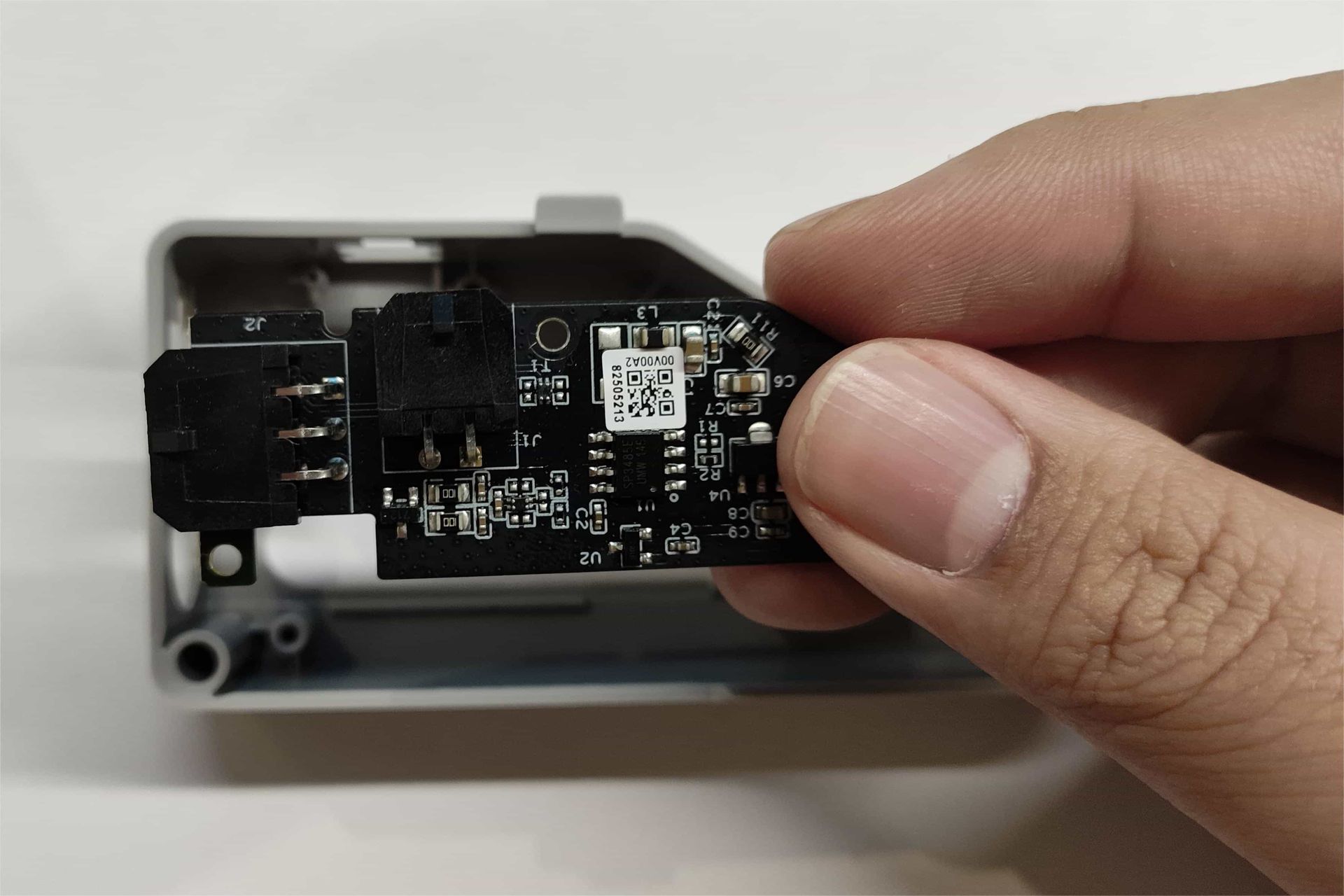

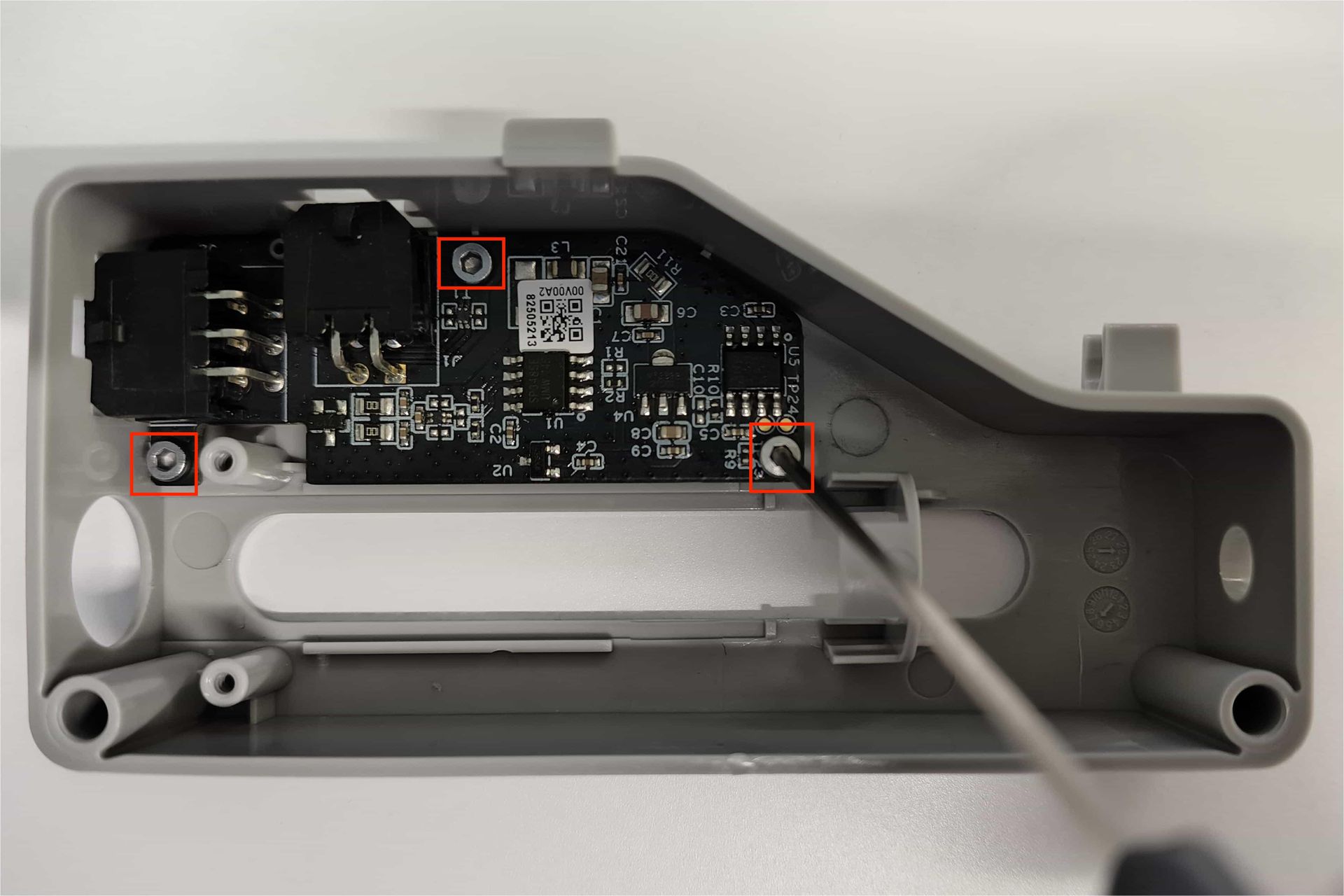

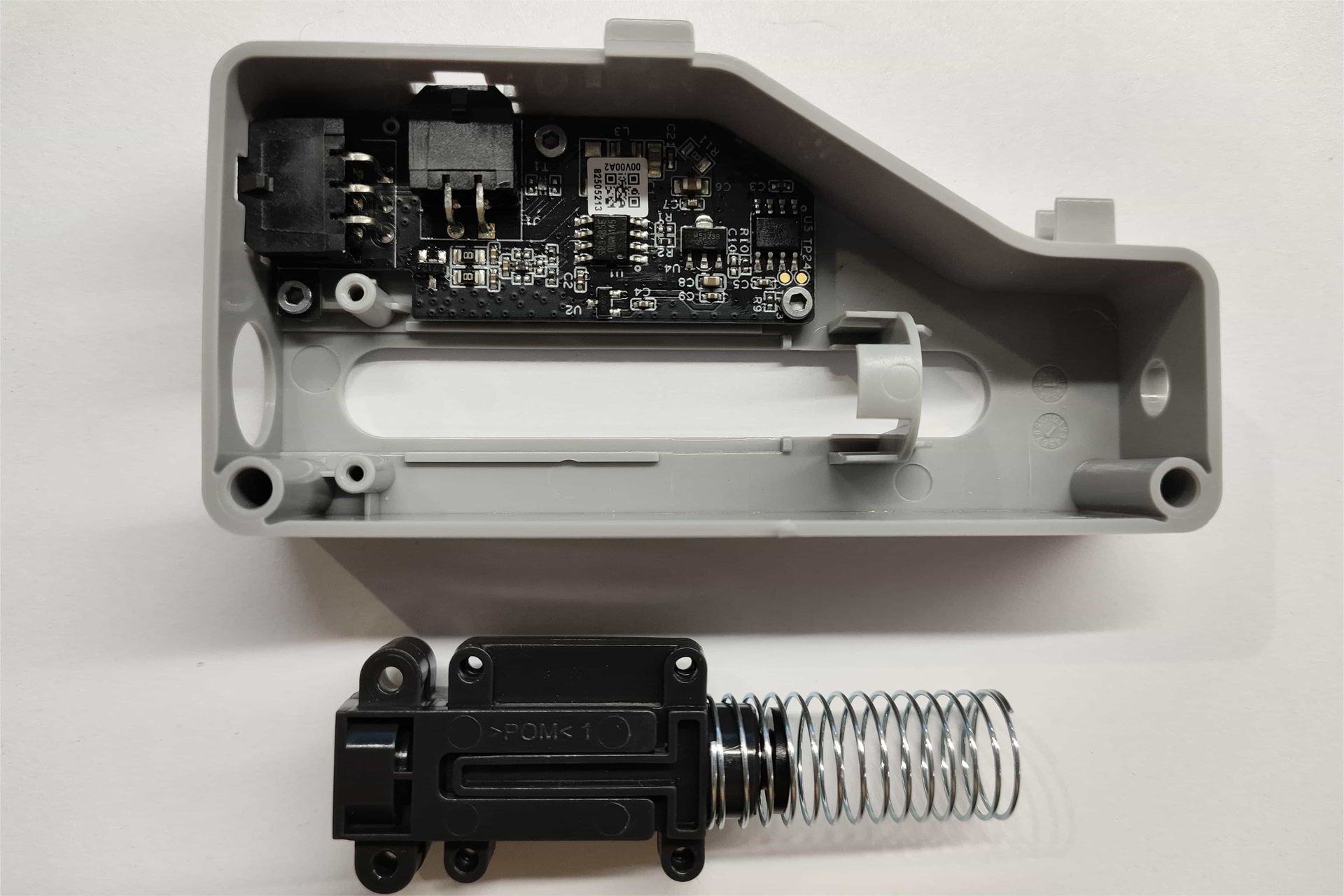

Aflojá los tres tornillos de la placa con la llave Allen H1.5 y tirá despacito desde la punta derecha para levantarla.
Nota: Si la placa se queda trabada en la carcasa, podés moverla un cachito para la derecha antes de tirar para arriba.
Pasos para la instalación
Paso 1: Instalar la placa de conexión del buffer de filamento

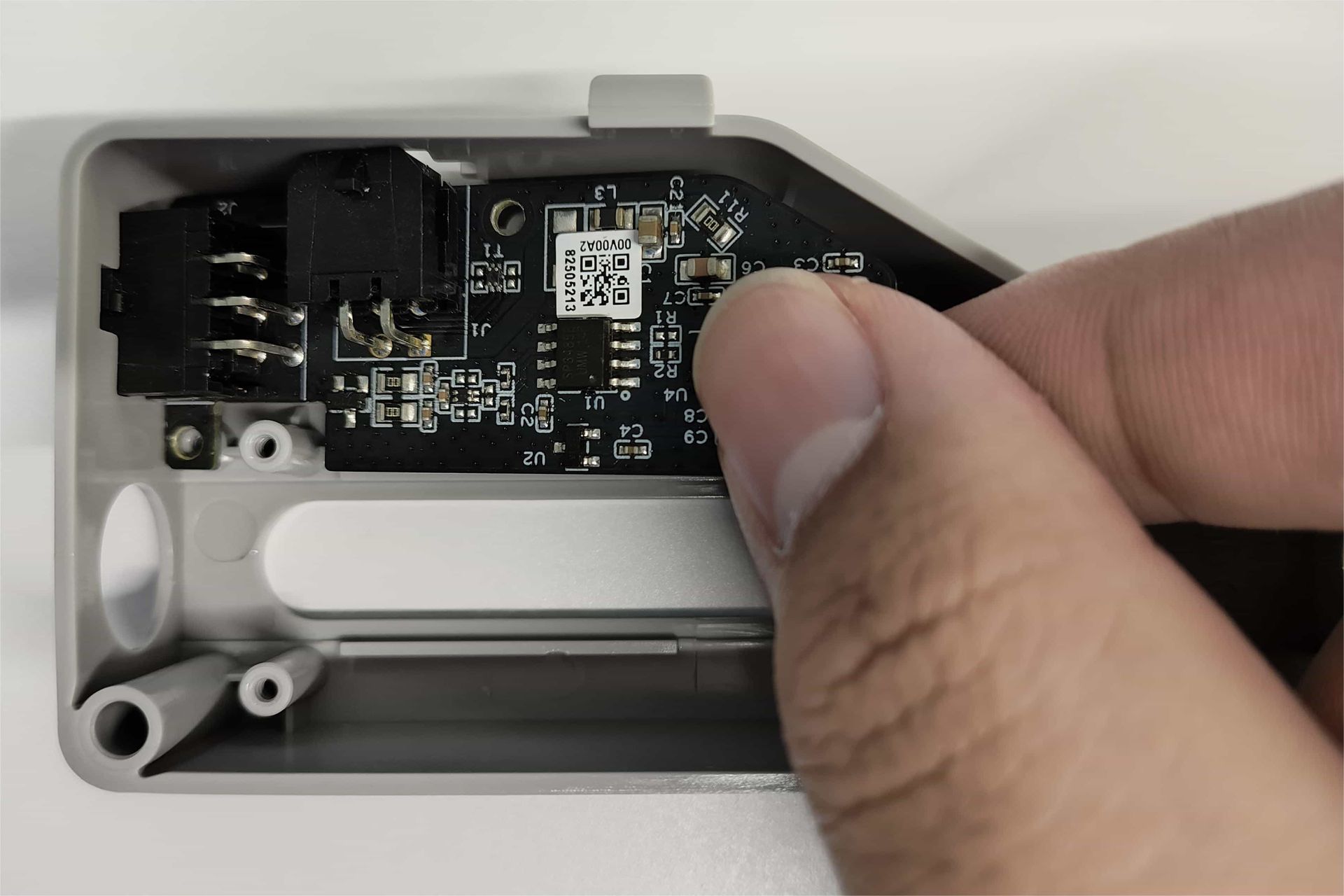

Meté la placa desde la derecha, alineando los agujeros para los tornillos. Usá la llave Allen H1.5 para ajustar los tres tornillos.
Paso 2: Instalar el deslizador del buffer y el resorte

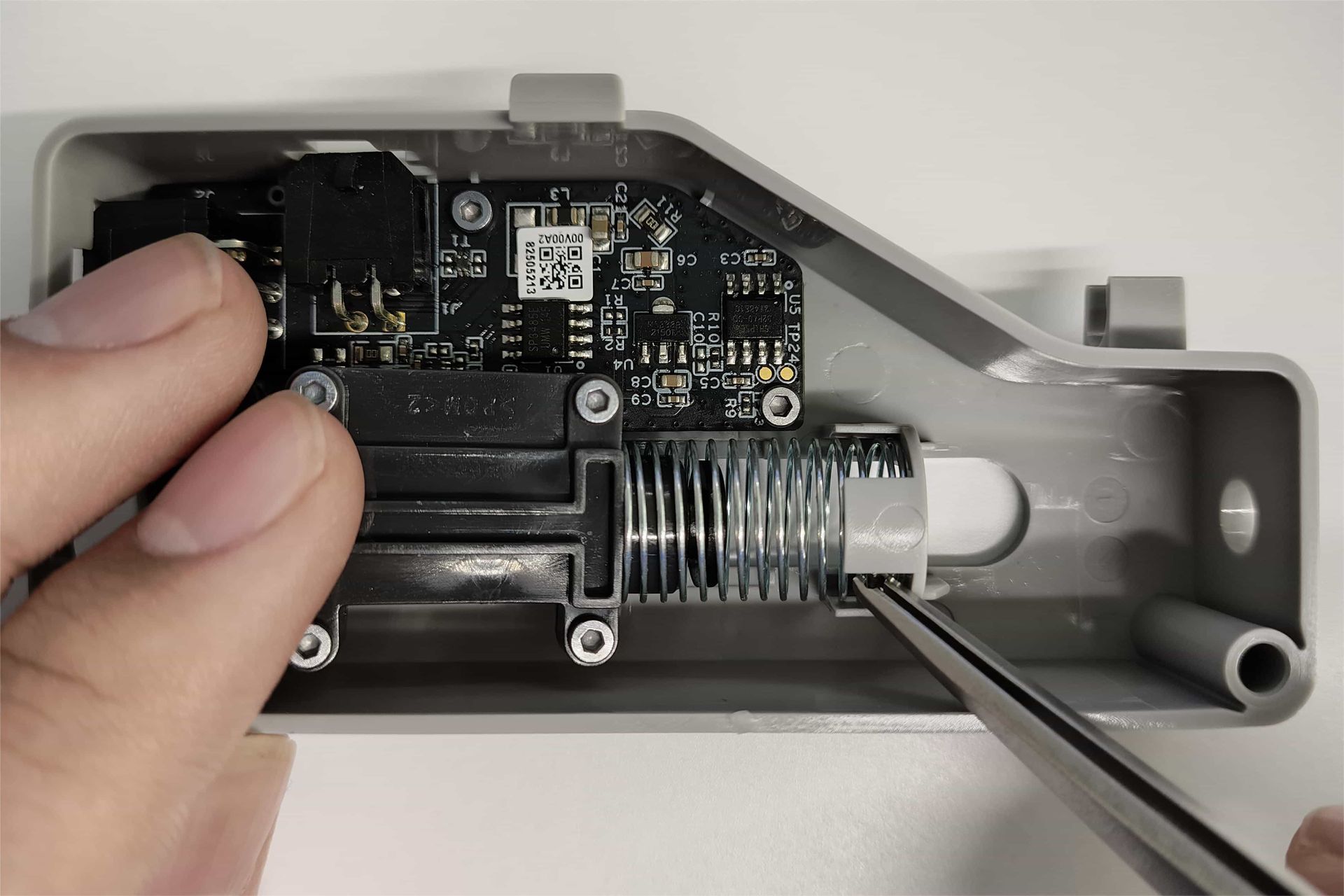

1. Volvé a armar el deslizador del buffer con el resorte (si se te desarmaron). Usá una pinza de punta plana para meter el resorte en la ranura fija, y calzá la punta izquierda del deslizador en el pilar fijo.

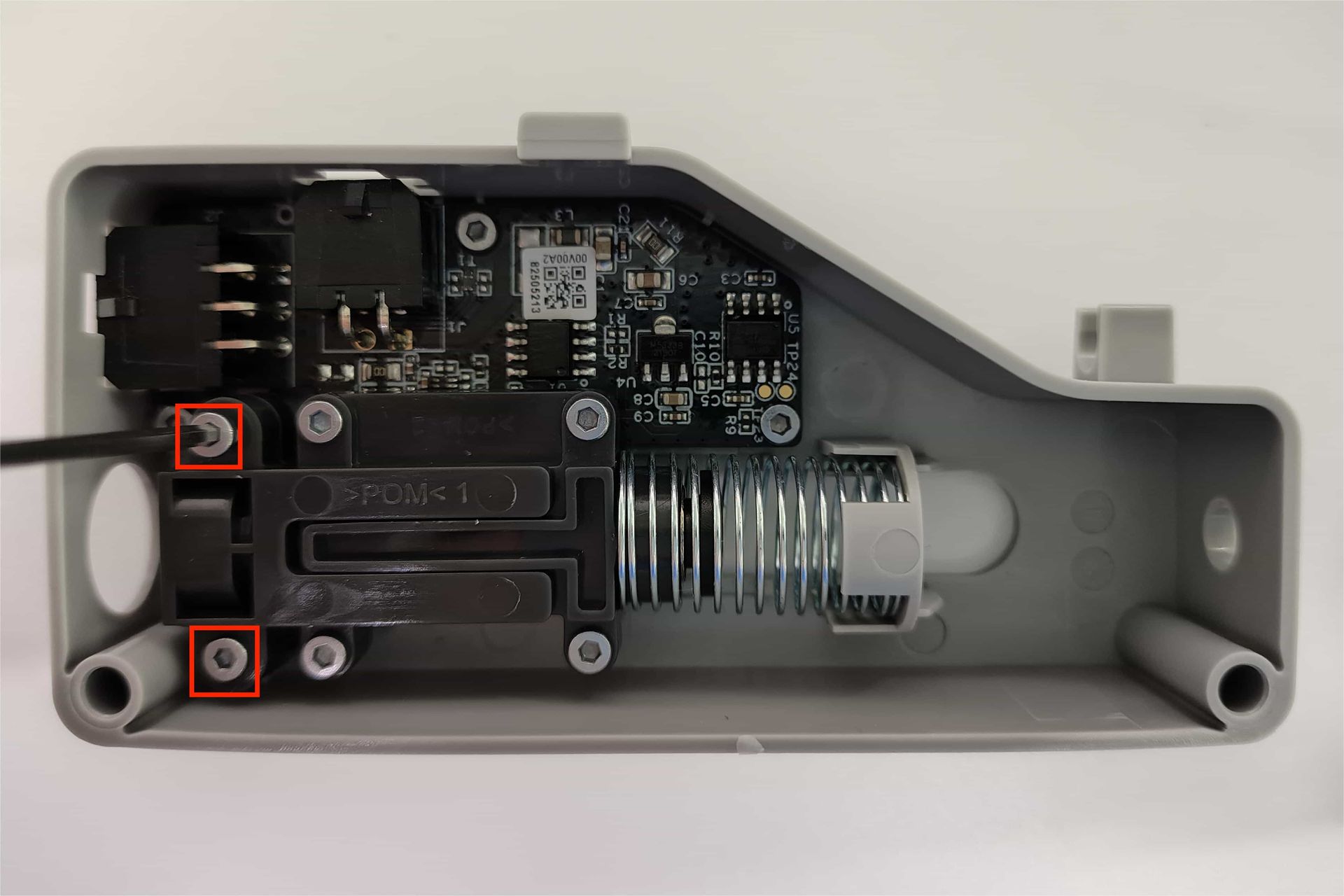

2. Ponele la tapa al deslizador y ajustá los dos tornillos con la llave Allen H1.5.

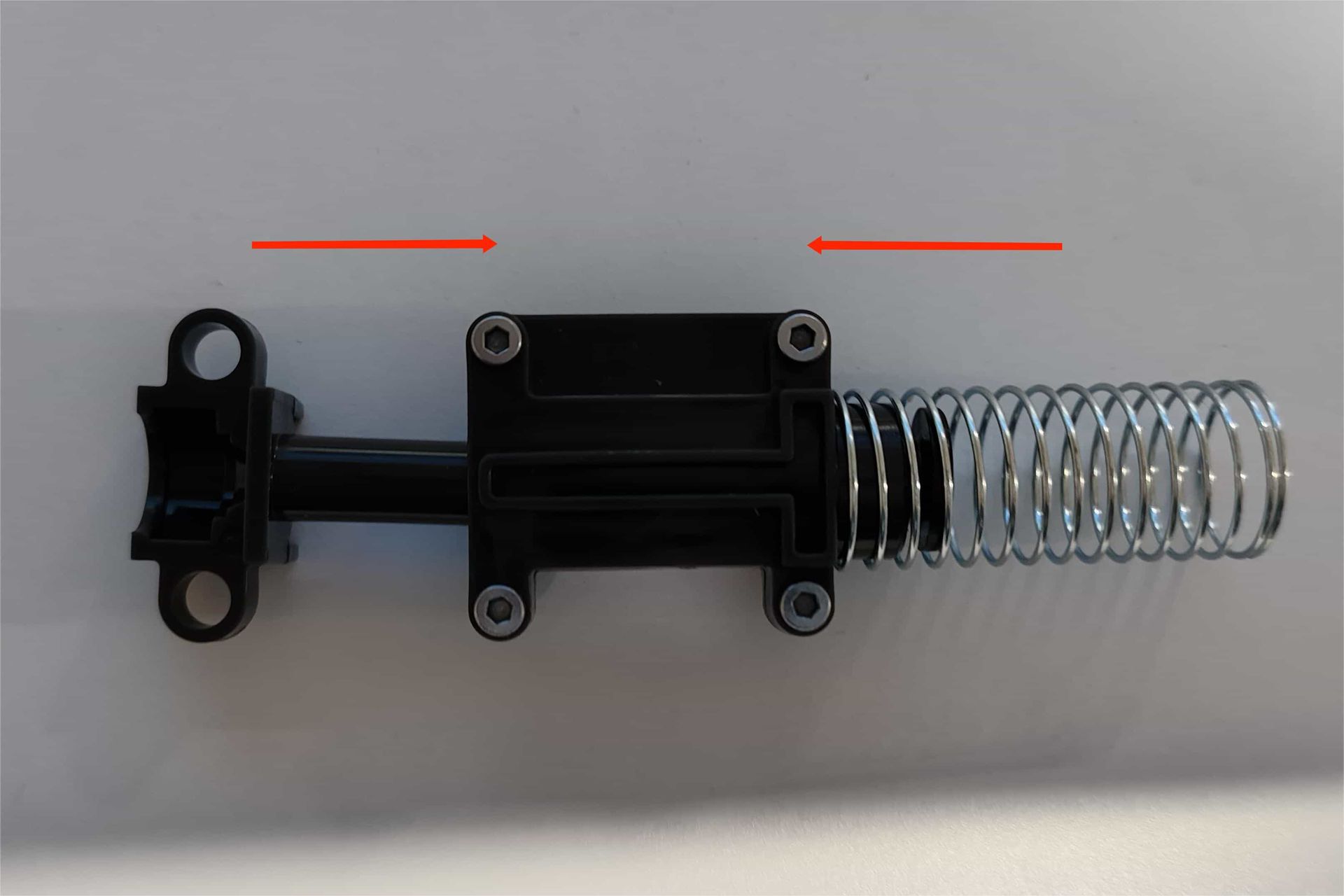

Advertencia: Si por error sacaste los cuatro tornillos que se ven en la imagen de la izquierda cuando desarmabas, se te puede caer el imán de adentro (el de la imagen de la derecha). Acordate que cuando lo vuelvas a poner, los polos norte-sur tienen que quedar orientados igual que en la foto; si no, te va a saltar el error: HMS_0700-4000-0002-0001: The filament buffer signal lost, the cable or position sensor may be malfunctioning.
