Basado en la función de doble nozzle de la impresora H2C y la capacidad de cambio de filamento del AMS, este documento te da una guía de configuración completa para lograr impresiones multicolor emparejando la impresora H2C con el AMS, ayudándote a arrancar rápido con la impresión multicolor.
Conectar la H2C a múltiples unidades AMS
Si tenés múltiples unidades AMS, las podés conectar al hotend derecho. Usar múltiples hotends de inducción Vortek reduce el desperdicio de filamento durante el cambio de filamento y mejora la velocidad de impresión.
La H2C se puede equipar con hasta 6 hotends derechos para uso alternativo, cubriendo las necesidades de cambio en impresiones con múltiples filamentos. Te recomendamos conectar 2 unidades AMS a los hotends derechos de la H2C para lograr una mejor experiencia de impresión multicolor.
Para conectar múltiples unidades AMS, usá el adaptador PTFE 4-en-1 II de la H2C. Comparado con la versión vieja del adaptador PTFE, la nueva versión del adaptador PTFE 4-en-1 para la H2C integra una almohadilla de limpieza de filamento en el extremo de salida. Puede bloquear efectivamente los restos de filamento y el polvo superficial, evitar que se acumule mugre entre el hotend y el cortador de filamento para que no se trabe, y así reducir todavía más la baja probabilidad de que falle el cambio del hotend de inducción derecho por acumulación de basura.

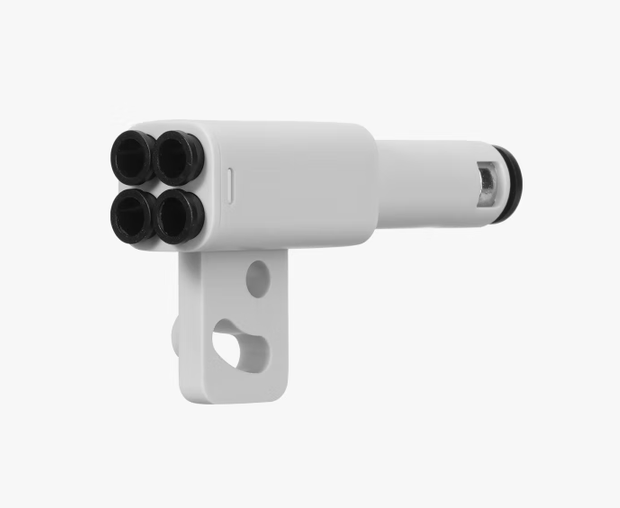

Adaptador PTFE 4-en-1 serie X/P

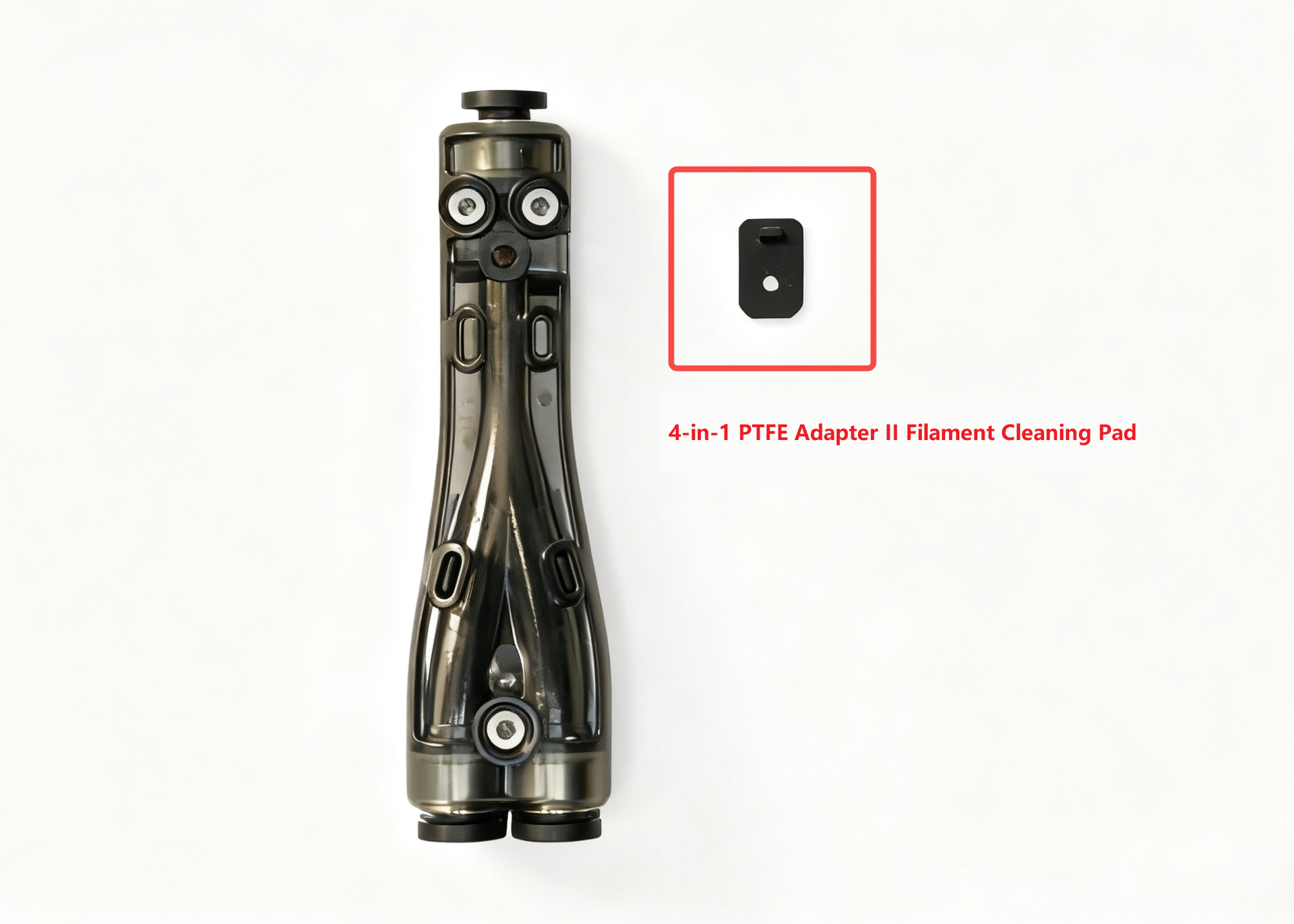

Adaptador PTFE 4-en-1 II para H2C
Recomendaciones de ubicación del AMS

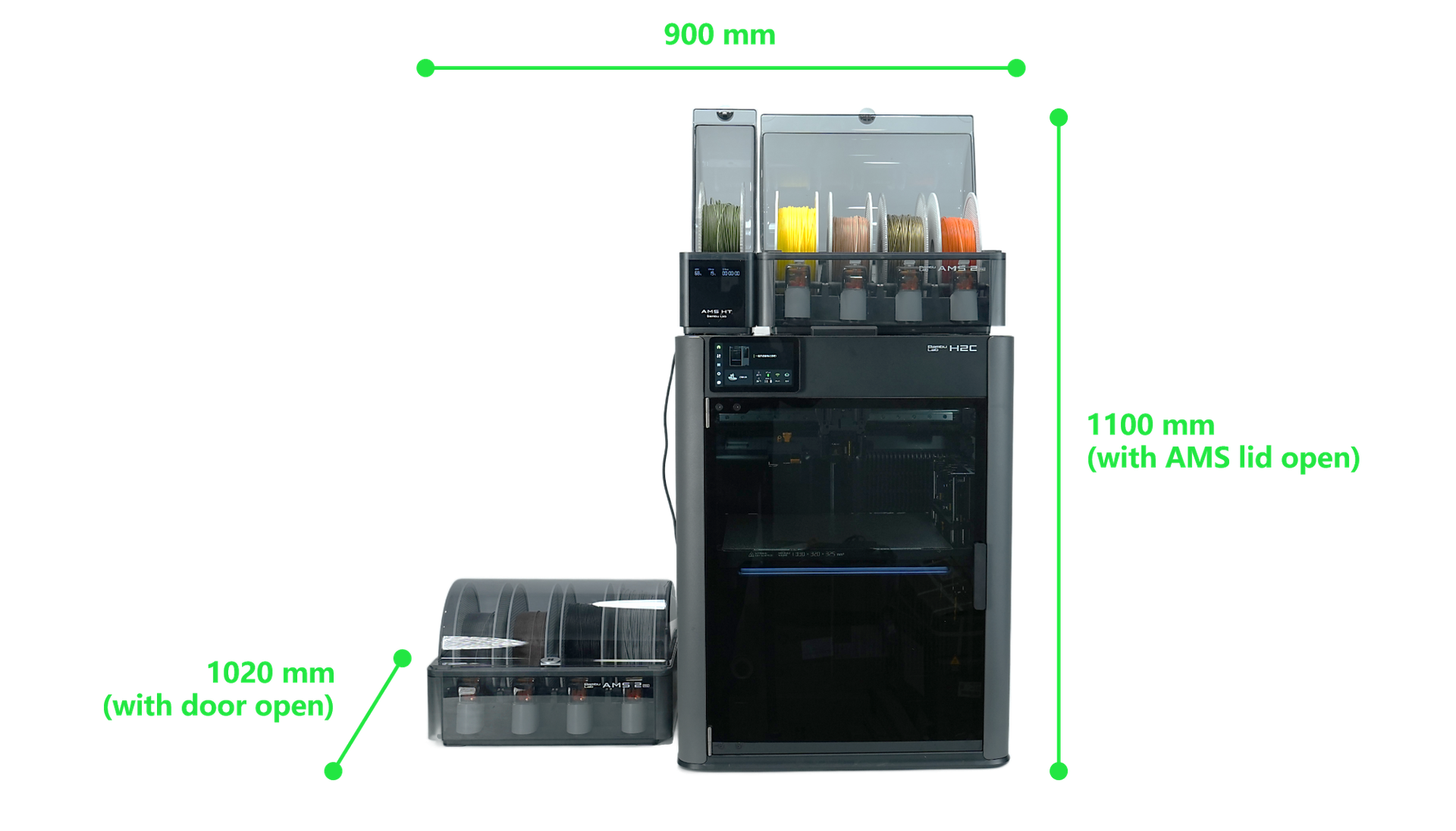

Método 1: Poné un AMS 2 Pro y un AMS HT arriba de la impresora, y otro AMS 2 Pro en el piso. Este método requiere un espacio libre de aproximadamente 900×1020×1100 mm³.
Nota: Para asegurar que el tubo alcance en los distintos métodos de ubicación, el tubo PTFE que viene con la impresora tiene 900mm de largo. Cuando pongas el AMS 2 Pro y el AMS HT arriba de la impresora, acortar un poco el tubo (mínimo a 600mm) puede reducir el tiempo de cambio de filamento y mejorar la velocidad de impresión.

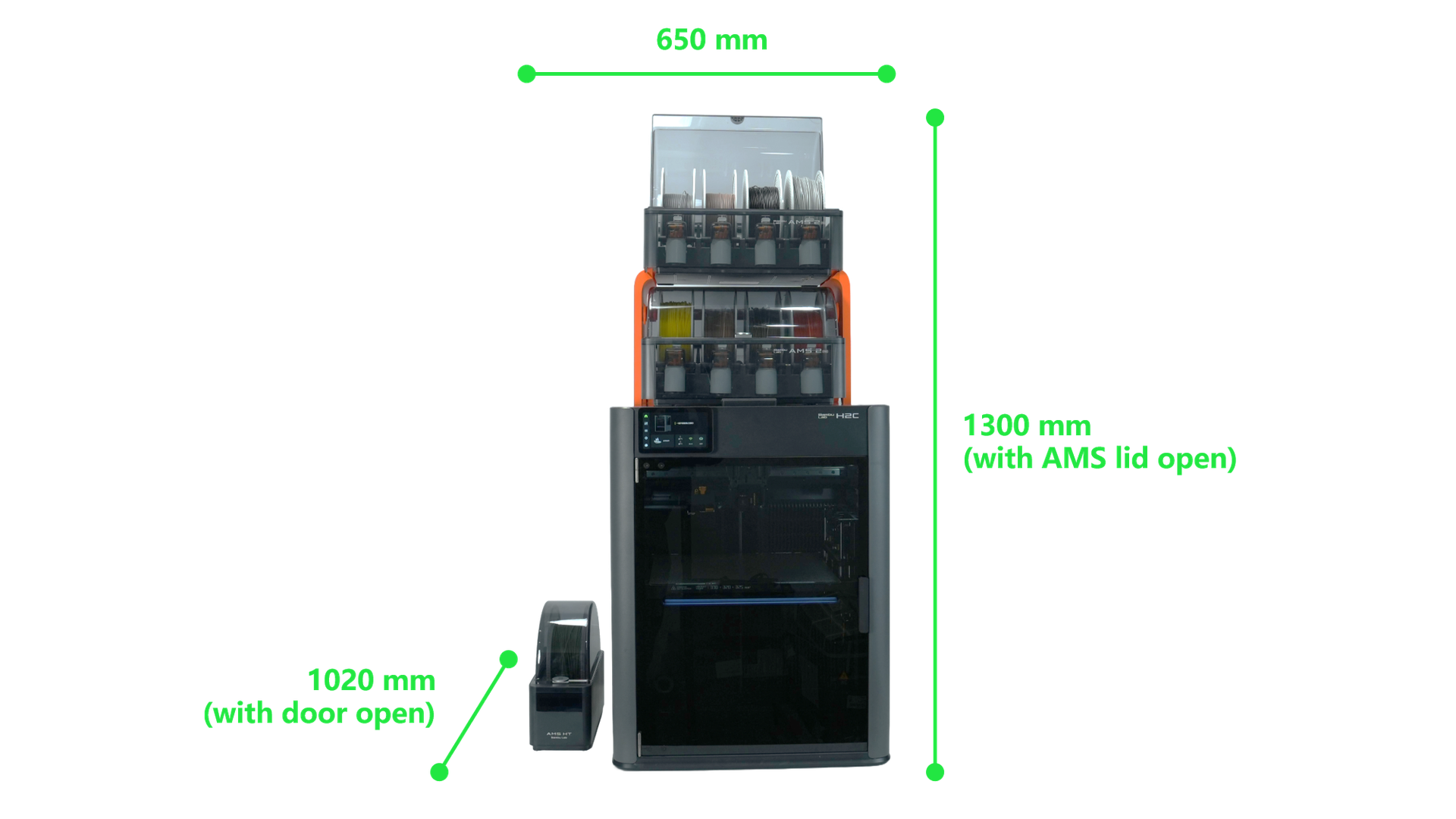

Método 2: Imprimí un soporte de doble capa para el AMS (modelo de soporte recomendado), poné dos unidades AMS 2 Pro en el soporte arriba de la impresora, y el AMS HT en el piso. Este método requiere un espacio libre de aproximadamente 650×1020×1300 mm³.
Guía en video
Pasos de conexión
Nota: Esta guía te va a mostrar los pasos de conexión para el Método 1.
Paso 1: Conectar el adaptador PTFE 4-en-1 II a la impresora

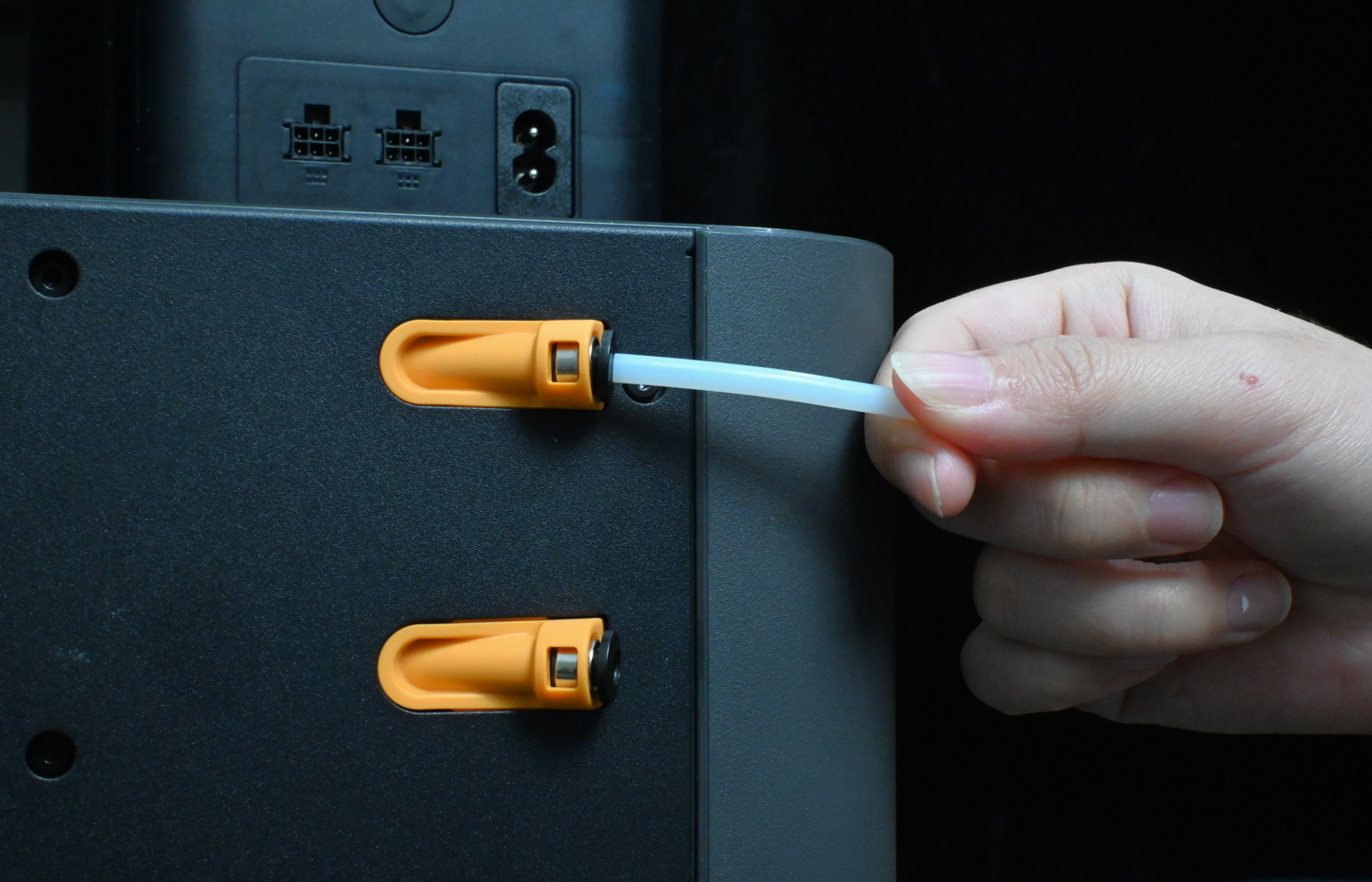

Agarrá el tubo más corto de la caja de accesorios y metelo en el acople superior en la parte de atrás de la impresora. Asegurate de empujar el tubo PTFE hasta el fondo para que no se mueva más.

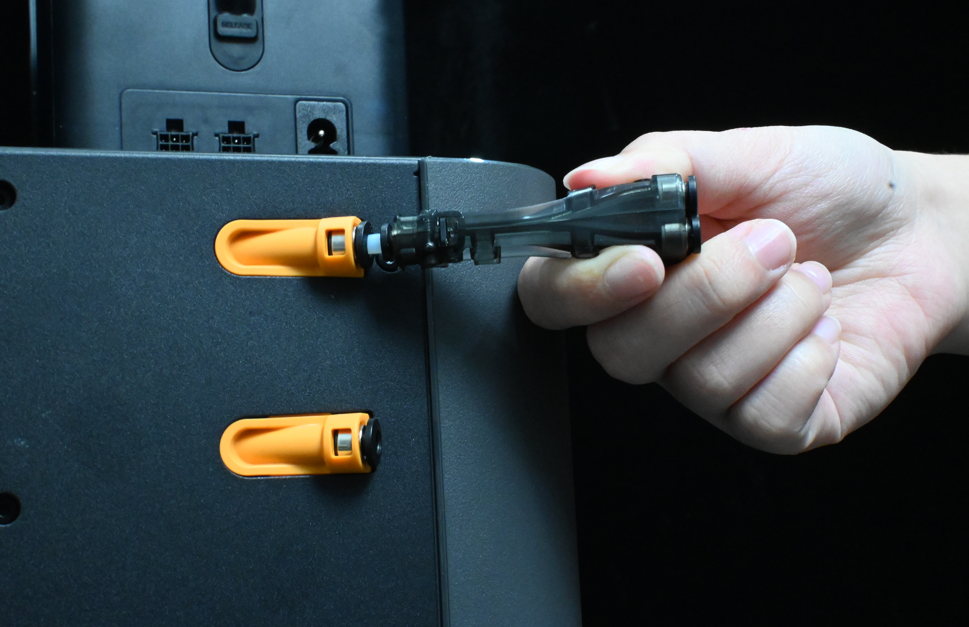

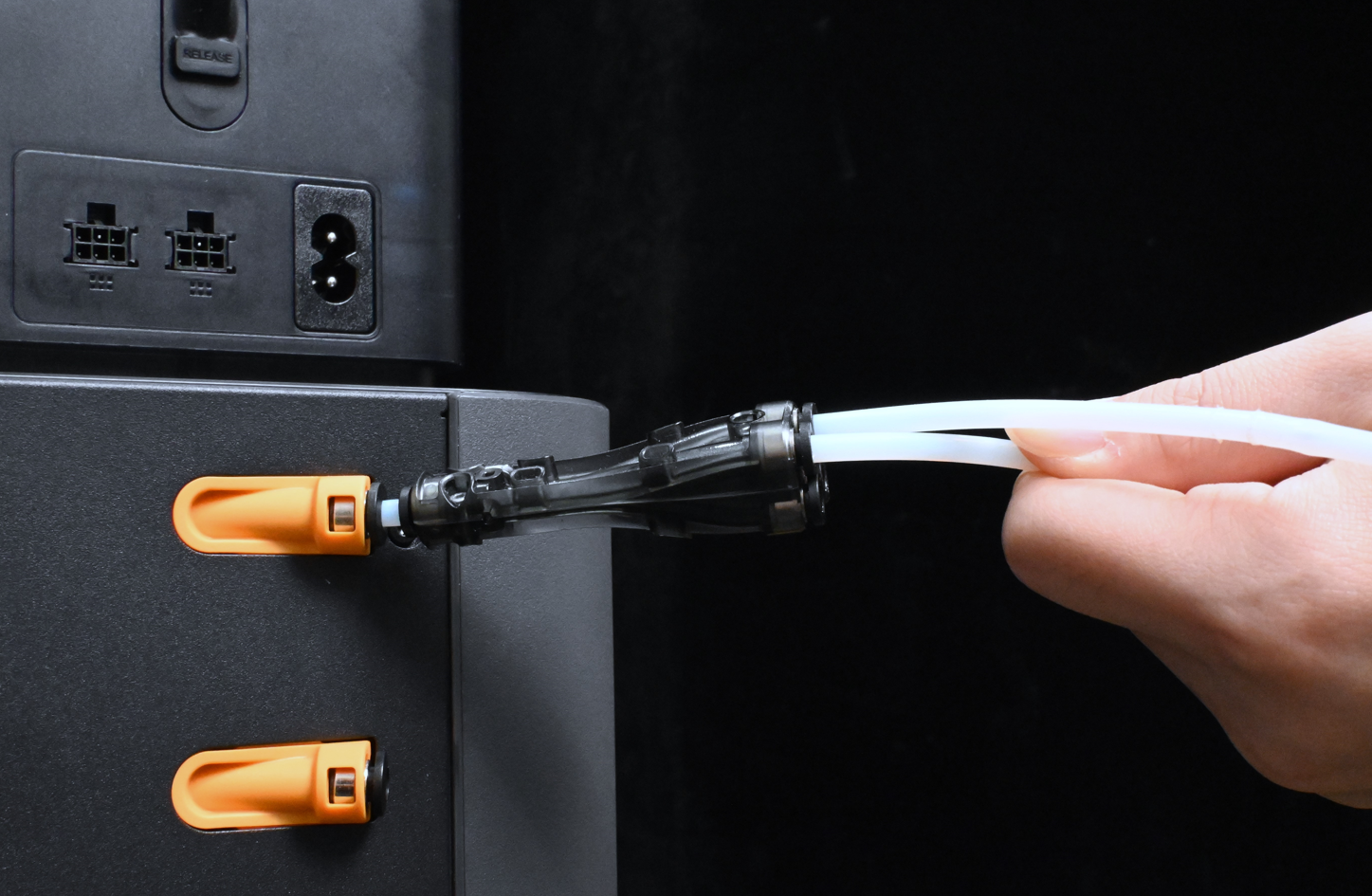

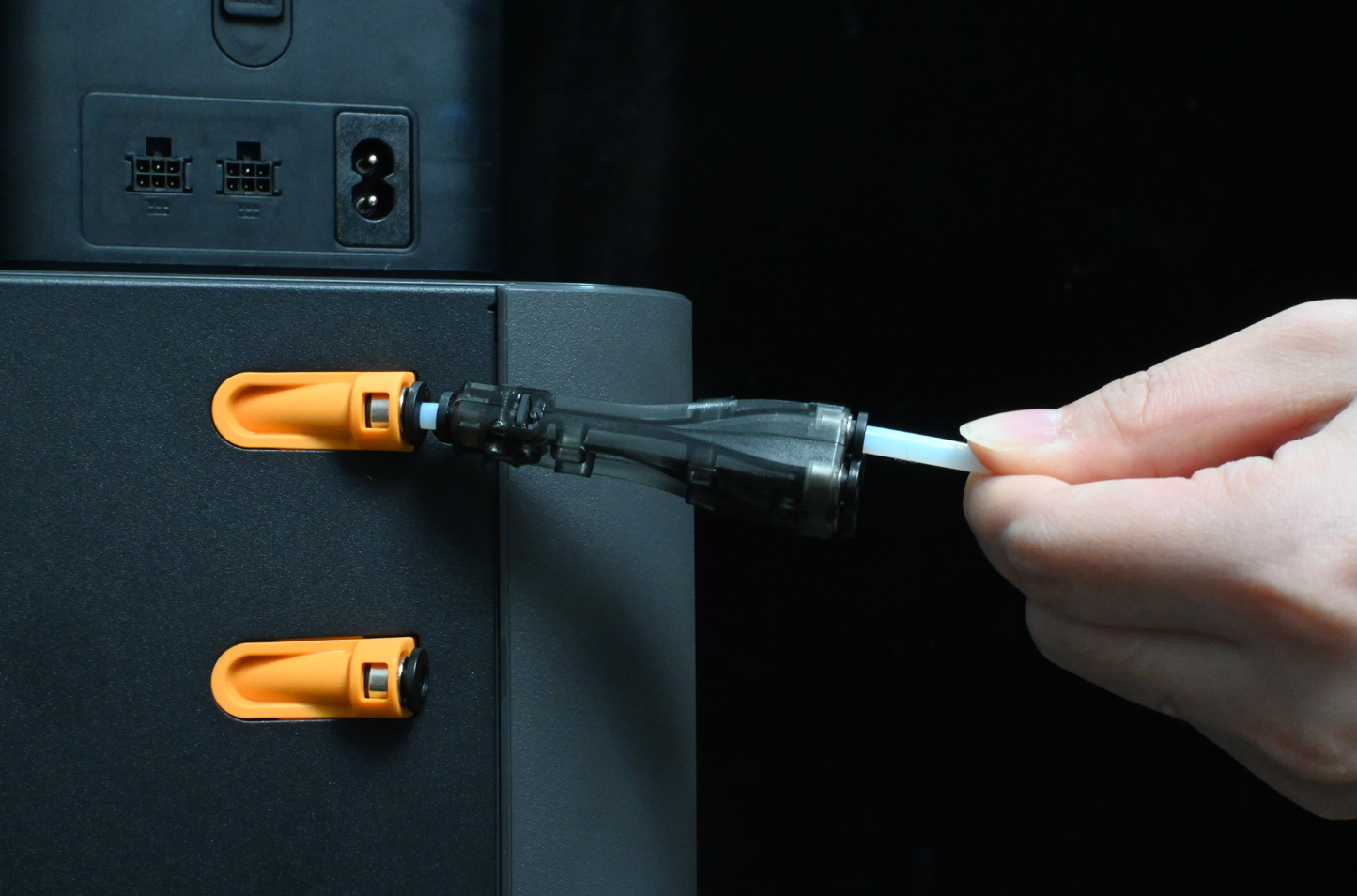

Insertá el adaptador PTFE 4-en-1 II en la otra punta del tubo.
Paso 2: Conectar la impresora al AMS 2 Pro

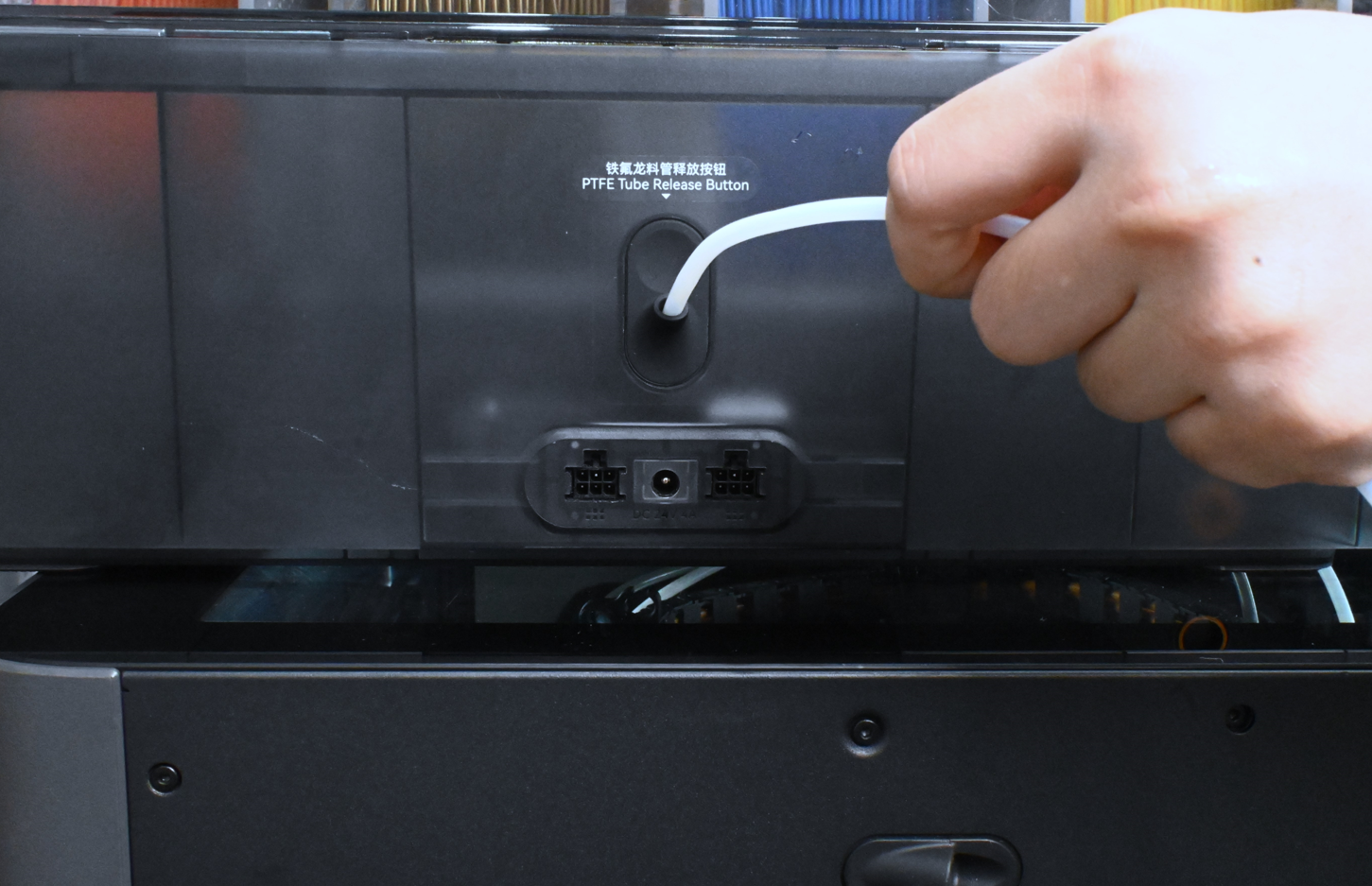

Usá el tubo del AMS 2 Pro (900mm) para conectar el adaptador PTFE 4-en-1 II a la salida del AMS 2 Pro que está en la impresora.

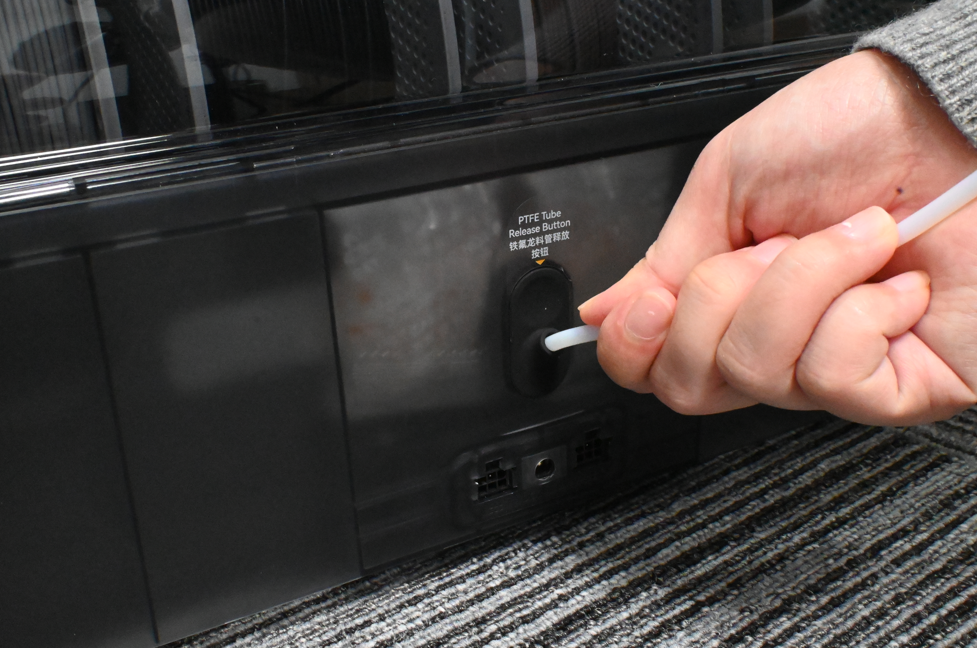

Usá otro tubo largo para conectar el adaptador PTFE 4-en-1 II al AMS 2 Pro que está en el piso.
Paso 3: Conectar la impresora al AMS HT
Usá el tubo PTFE que viene con el AMS HT para conectar el acople abajo de la cámara de la impresora a la salida del AMS HT. Asegurate de empujar el tubo hasta el fondo.
Paso 4: Conectar los cables
Usá un cable de 6 pines para conectar la impresora a la interfaz de 6 pines del AMS 2 Pro que está en la impresora.
Usá un cable de 6 pines para conectar el AMS 2 Pro y el AMS HT que están en la impresora.
Usá un cable largo de 6 pines para conectar el AMS HT al AMS 2 Pro que está en el piso.
Nota: Se aplica el mismo método para conectar más unidades AMS. La H2C soporta conectar hasta 4 unidades AMS 2 Pro y 8 unidades AMS HT en simultáneo.
Paso 5: Secar el filamento
Si necesitás usar la función de secado del AMS 2 Pro, salvo por el AMS 2 Pro que está conectado directo a la impresora, todas las demás unidades AMS 2 Pro tienen que estar enchufadas con la fuente de alimentación oficial.
Si necesitás usar la función de secado del AMS HT, le tenés que dar corriente usando un cable de alimentación AC externo.
Paso 6: Conexión terminada
La vista de atrás después de conectar todo queda así:

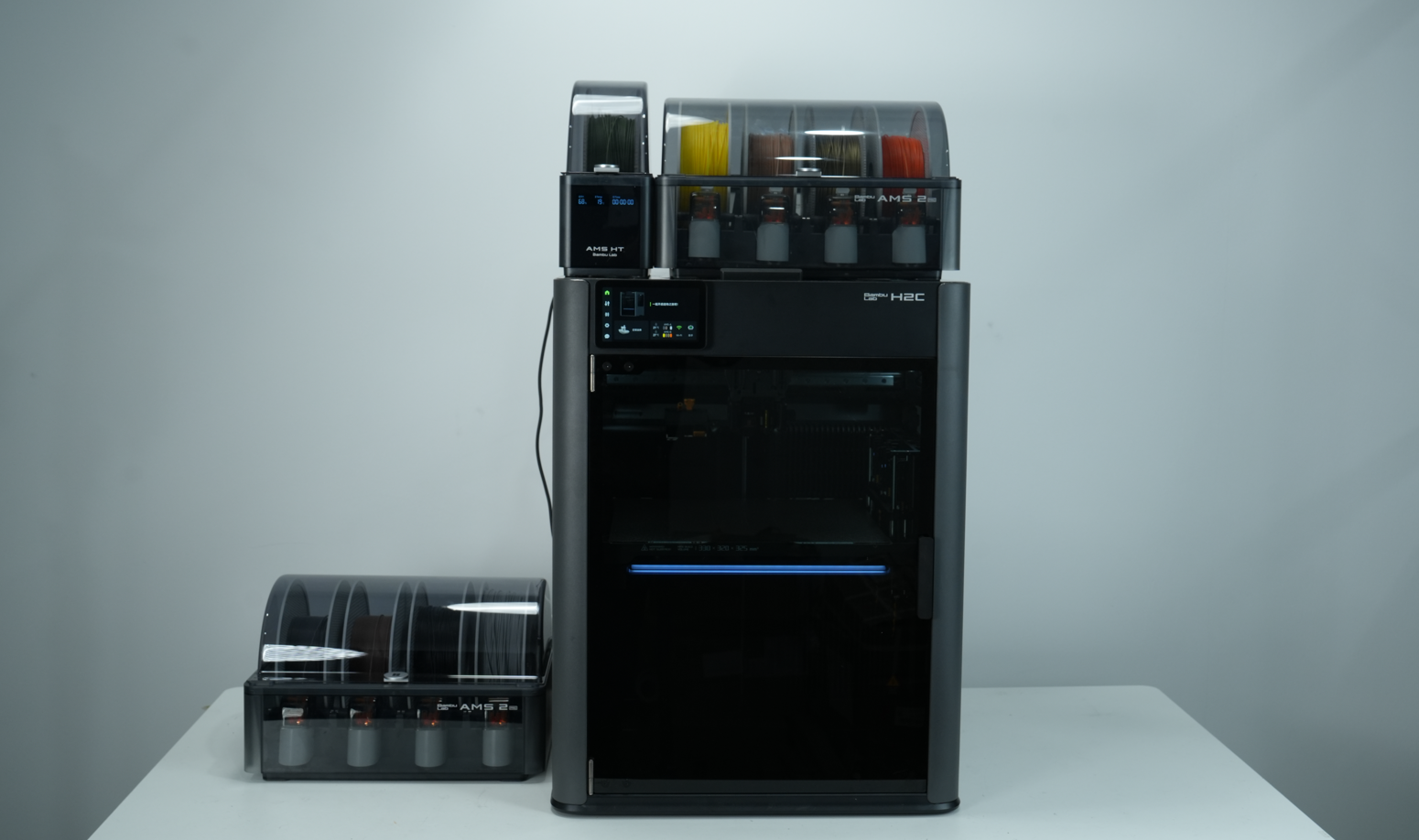

Método 1

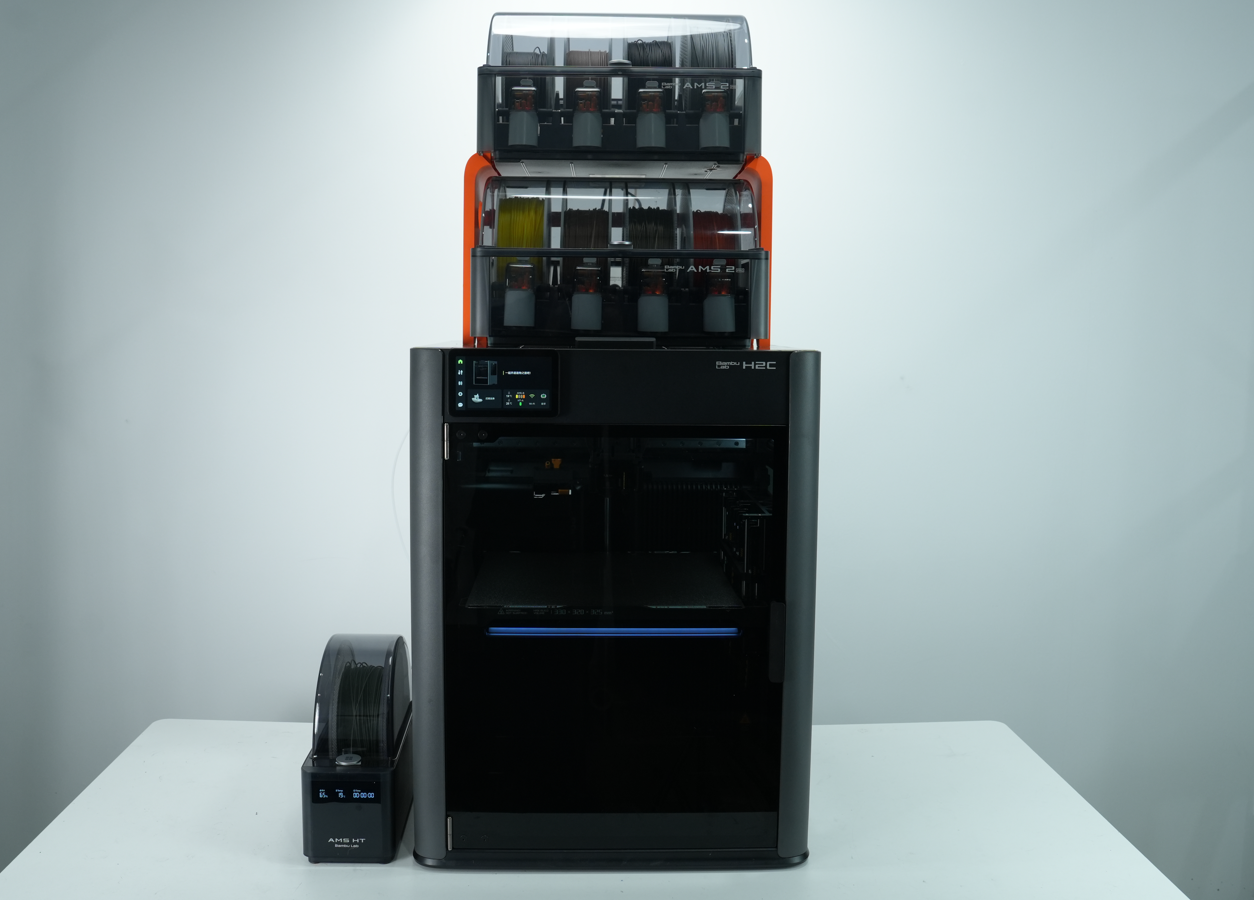

Método 2
Podés chequear la conexión del AMS en la página de filamento de la pantalla de la impresora.
Notas finales
Esperamos que esta guía detallada te haya servido y te haya sido útil.
Si esta guía no te resuelve el problema, por favor mandá un ticket técnico, te vamos a responder las dudas y darte una mano.
Si tenés alguna sugerencia o comentario sobre esta Wiki, dejá un mensaje en la sección de comentarios. ¡Gracias por el aguante!
