Esta guía te da una introducción detallada al Filament Track Switch y los pasos específicos para instalarlo en las impresoras de la serie H2.
Introducción al Filament Track Switch

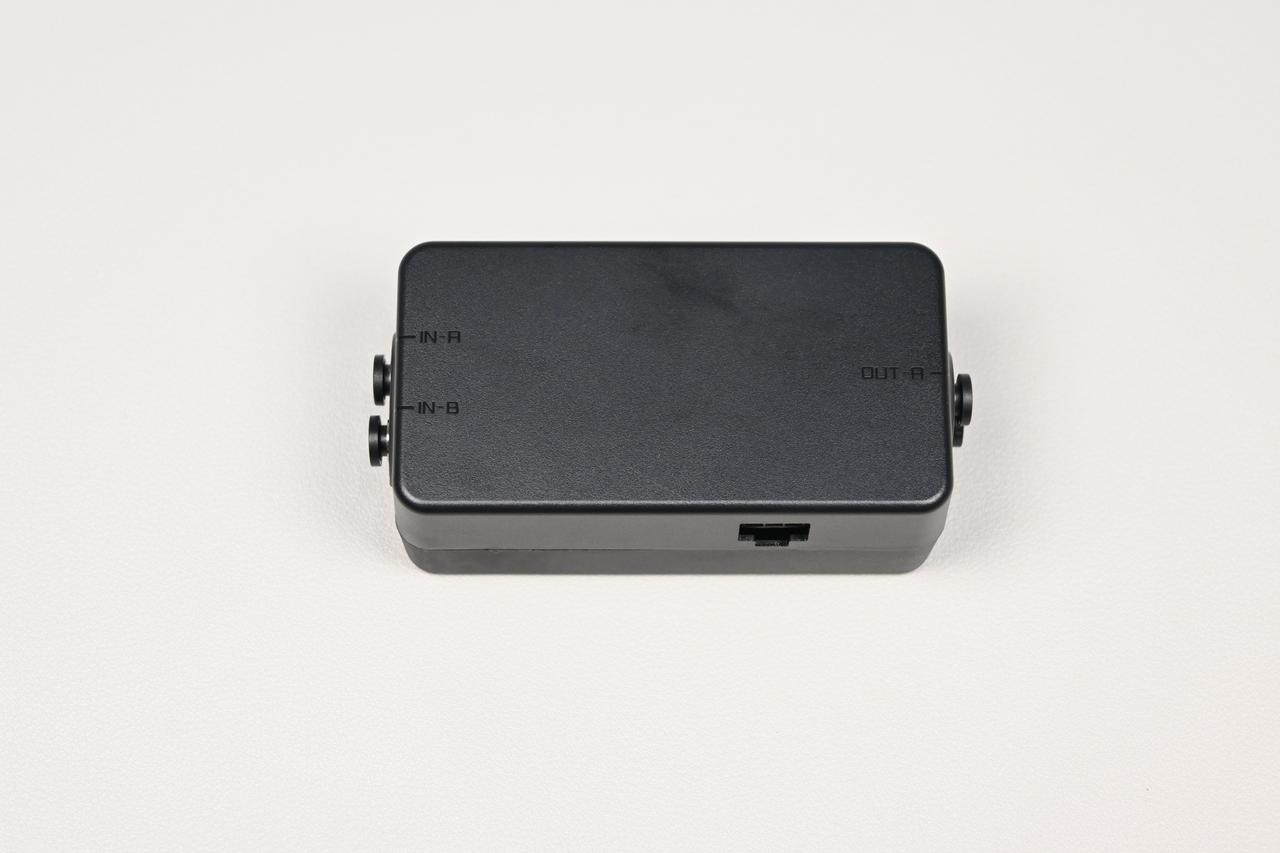

El Filament Track Switch está pensado especialmente para impresoras con doble nozzle. Viene con 2 entradas y 2 salidas de filamento, y permite un mapeo directo y sin cortes entre el AMS y los dos nozzle.
Modelos de impresoras compatibles
H2C
X2D: Por favor, fijate en la Guía de usuario del Filament Track Switch - X2D.
Se están adaptando más modelos y tenemos planeado ir largando el soporte para la serie H2 a lo largo de este año. Mantenete atento a las actualizaciones de firmware para ver las últimas novedades.
Ventajas
En las impresoras de doble nozzle anteriores, el AMS y los nozzle tenían una relación fija: cada AMS solo le podía mandar filamento al nozzle izquierdo o derecho al que estaba conectado. Cuando conectabas un solo AMS, el otro nozzle se quedaba sin AMS disponible y solo lo podías alimentar a mano con un rollo externo. Cuando tenías dos unidades AMS conectadas, si el nozzle que querías usar no coincidía con el AMS donde estaba el filamento, tenías que acomodar la posición del filamento a mano o reconectar el tubo PTFE. Esto era un lío de operar y te cortaba el proceso de impresión re fácil.

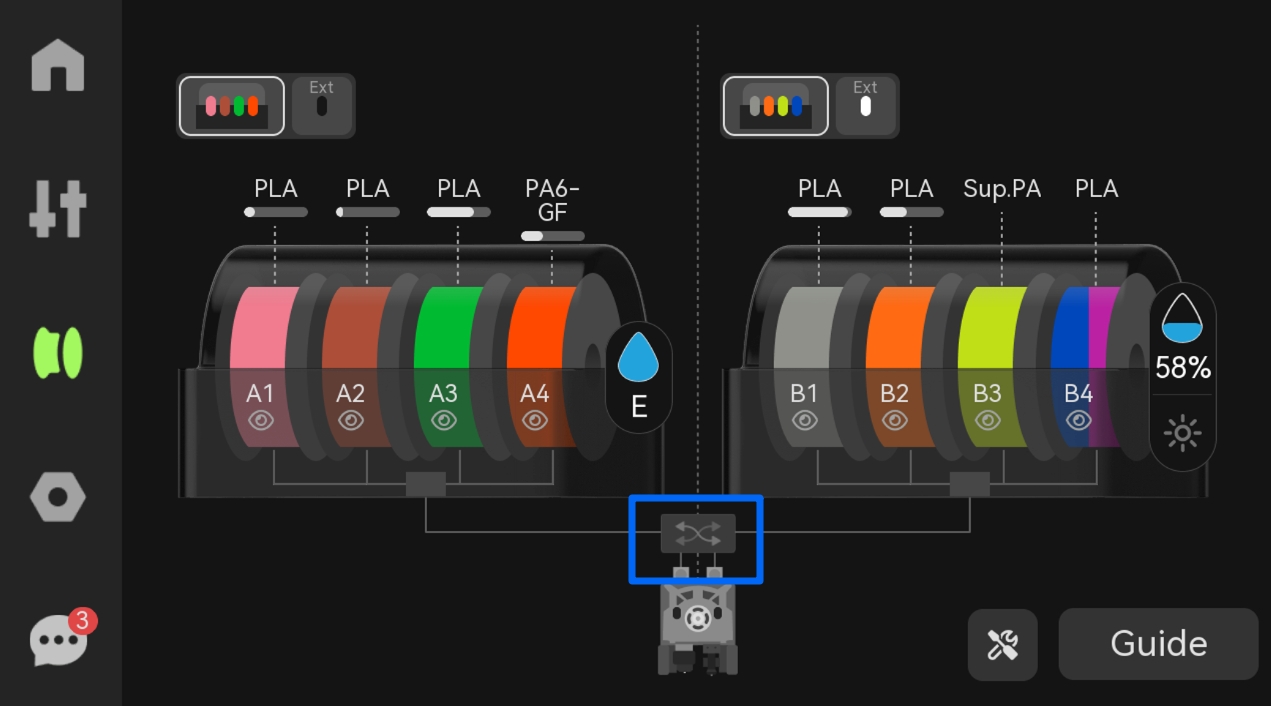

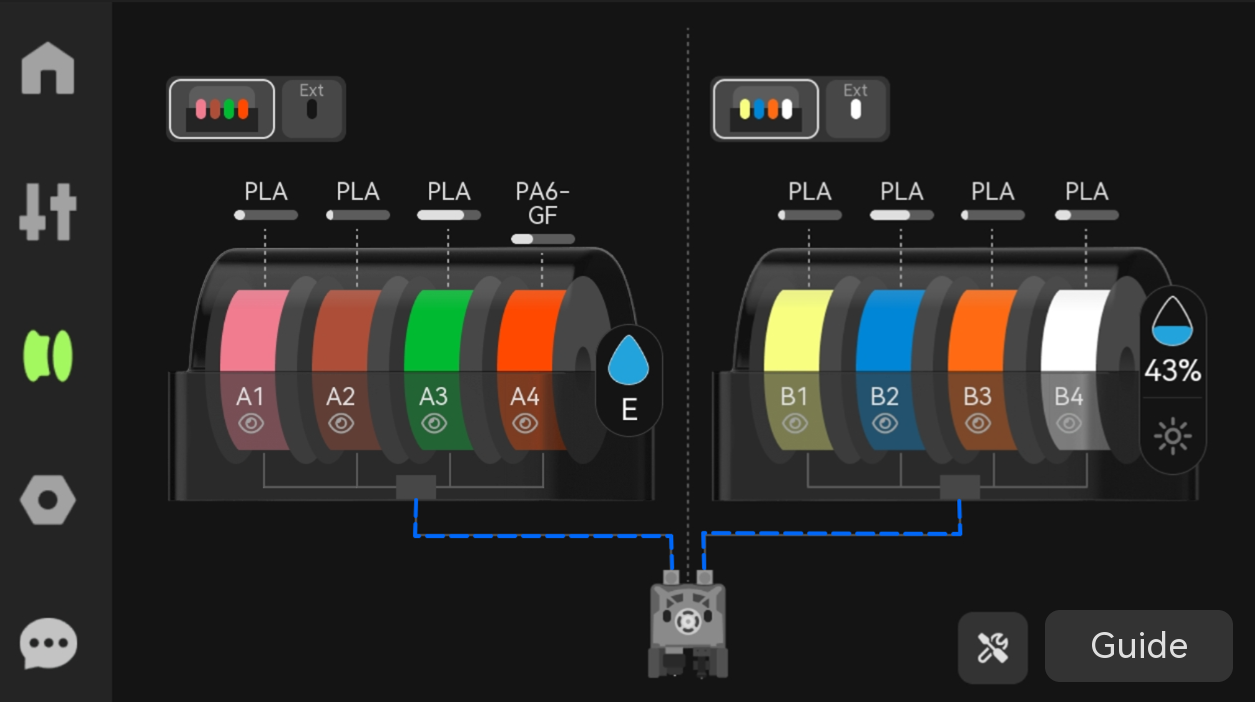

Una vez que instalás el Filament Track Switch, esa atadura entre el AMS y los nozzle desaparece. No importa si conectás uno o varios AMS, todos los filamentos pueden ir a cualquier nozzle sin distinguir entre izquierda o derecha. Esto te da un mapeo re flexible de verdad, bajando un montón la intervención manual y mejorando a full la eficiencia en las impresiones a color.
Pasos de instalación

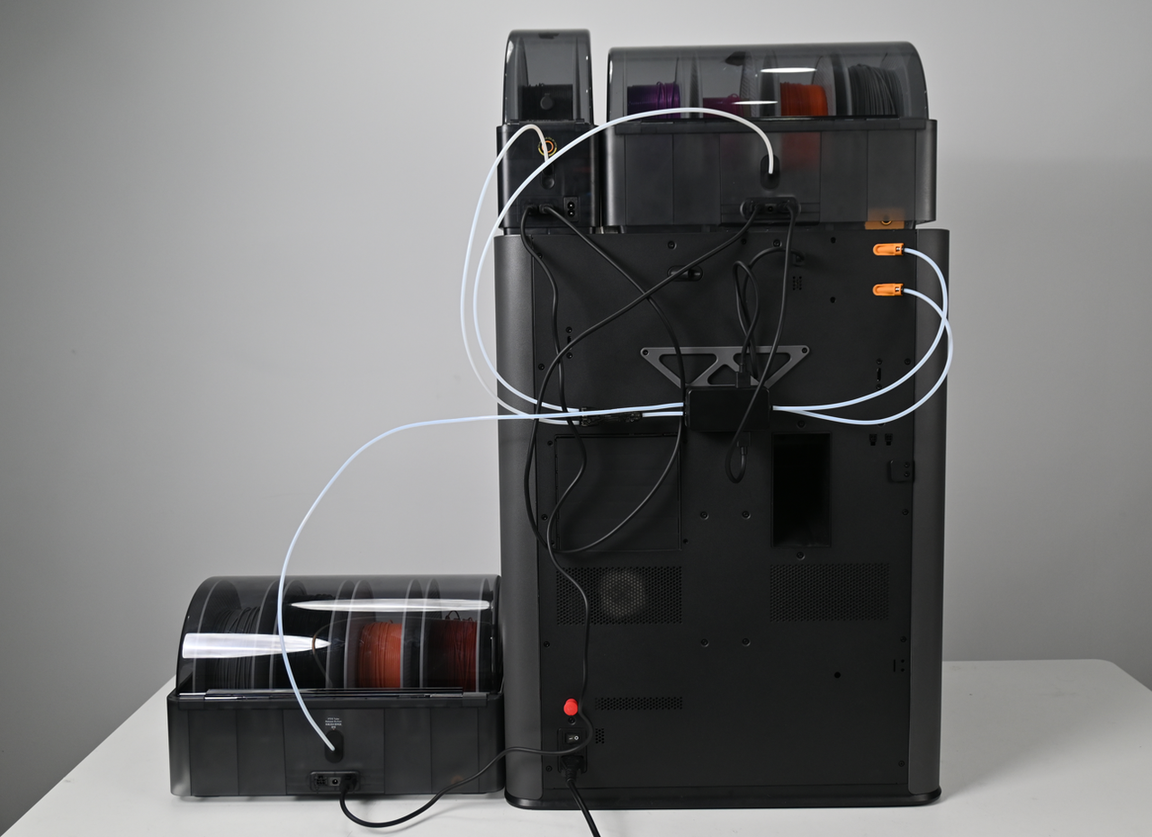

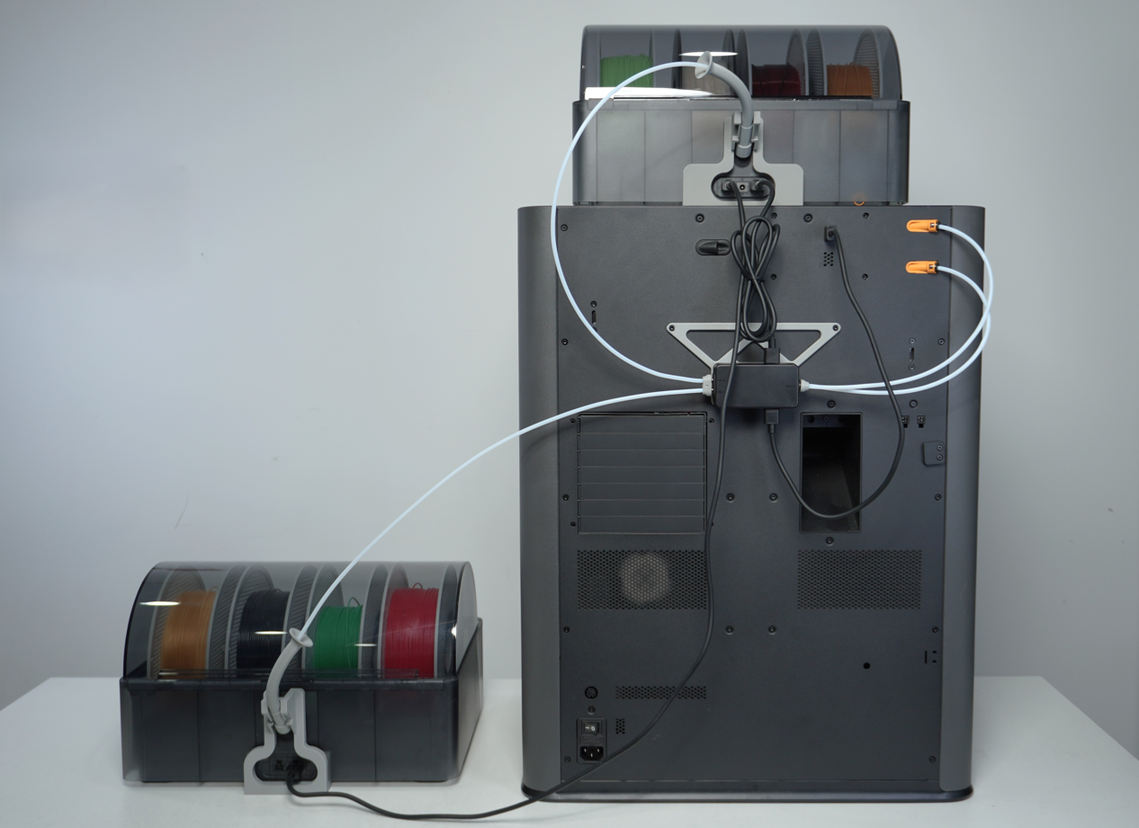

Esta guía te explica cómo conectar dos AMS 2 Pro a la H2C usando el Filament Track Switch. Si querés enlazar tres o más AMS, podés usar el adaptador PTFE 4 en 1 II. Acomodá los equipos como te mostramos acá abajo, manteniendo los tubos PTFE lo más cortos que puedas para no sumar resistencia de más.

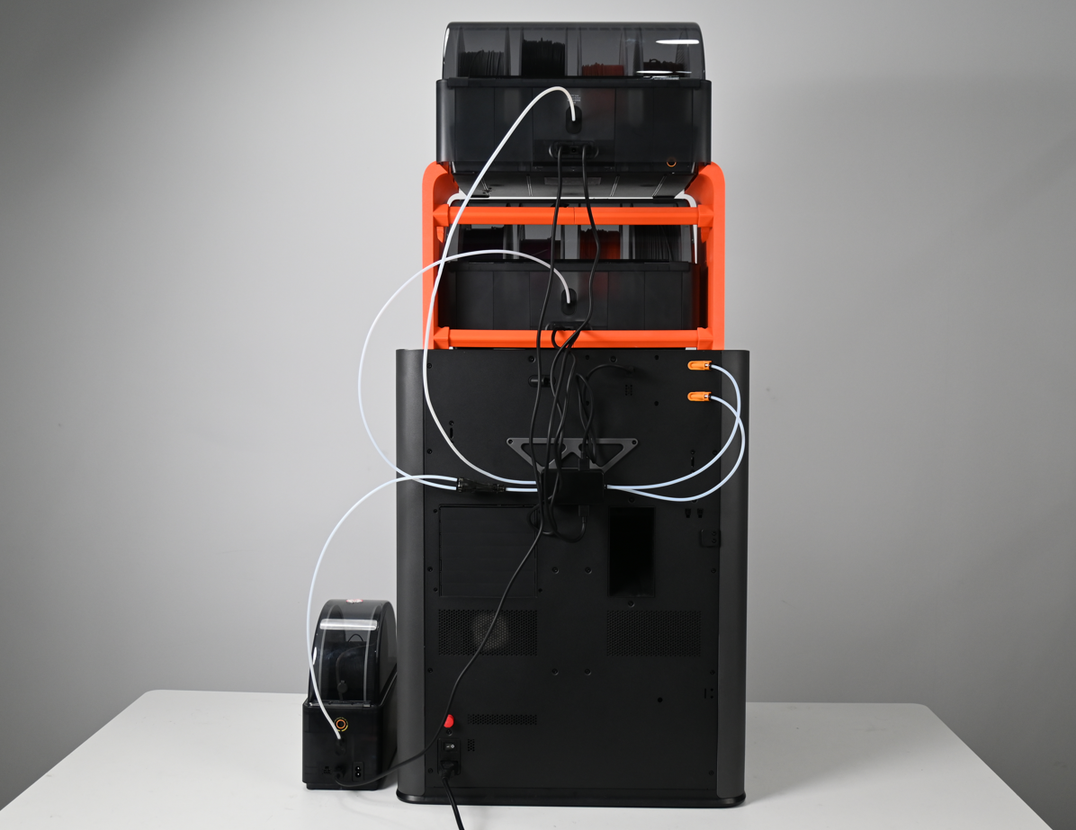

- Montaje superior del AMS HT: mantené el tubo PTFE desde el AMS al switch en ≤ 700 mm.
- Montaje lateral del AMS HT: mantené el tubo PTFE desde el AMS al switch en ≤ 700 mm.
- Del Filament Track Switch (ubicación oficial) a la entrada de la impresora: te recomendamos 400 mm.

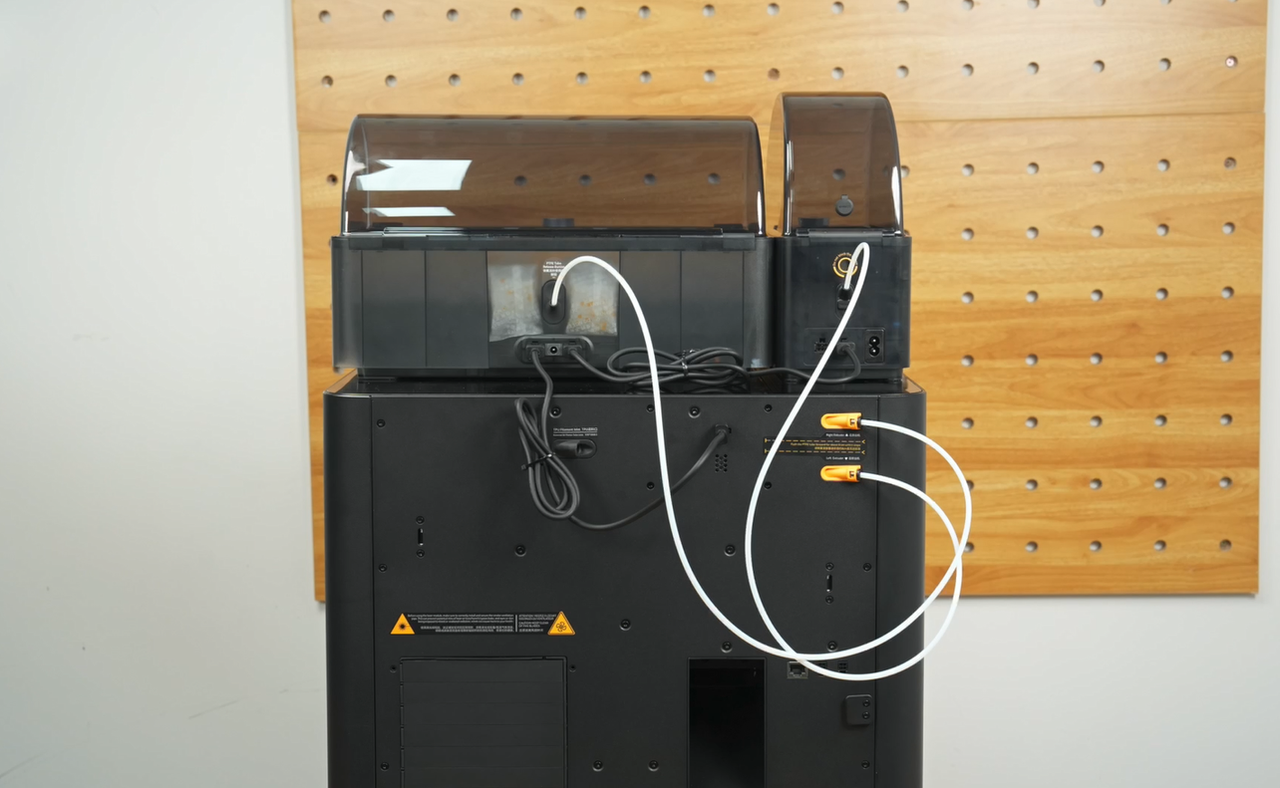

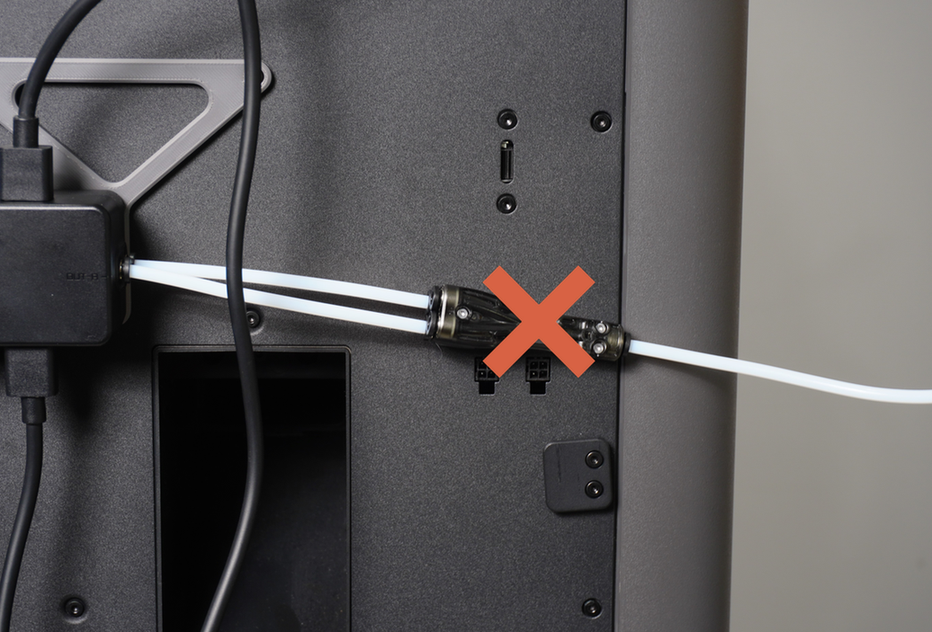

Nota: Cuando conectes el AMS HT, ponelo al lado del panel derecho como se ve en la imagen, así bajás la resistencia al cargar o retraer. Bajate un soporte adecuado para el AMS desde MakerWorld. El adaptador PTFE 4 en 1 II tiene que ir sí o sí entre el AMS y el Filament Track Switch, nunca entre el switch y el buffer.
Preparación
Herramientas y materiales necesarios

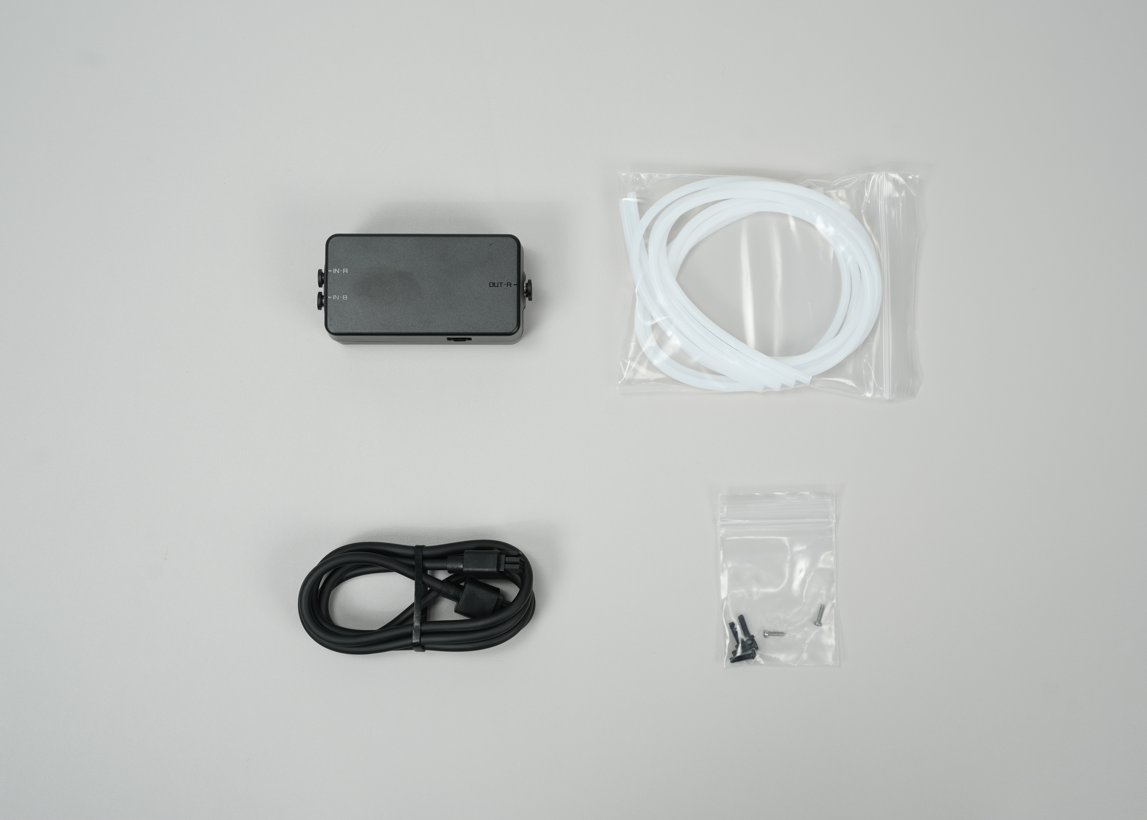

- Filament Track Switch (La caja trae: el switch, cable de 6 pines, 2 tubos PTFE de 700mm, 2 tubos PTFE de 400mm y 6 tornillos).
- Nota: Te vienen cuatro tornillos ST3x10, pero solo necesitás dos para instalarlo. Guardate los otros dos de repuesto.
- 2 cables extra de 6 pines.
- Llaves Allen H1.5 y H2.0.
Impresión del soporte
Link del modelo: Soporte para el Filament Track Switch (Para H2C / H2D)

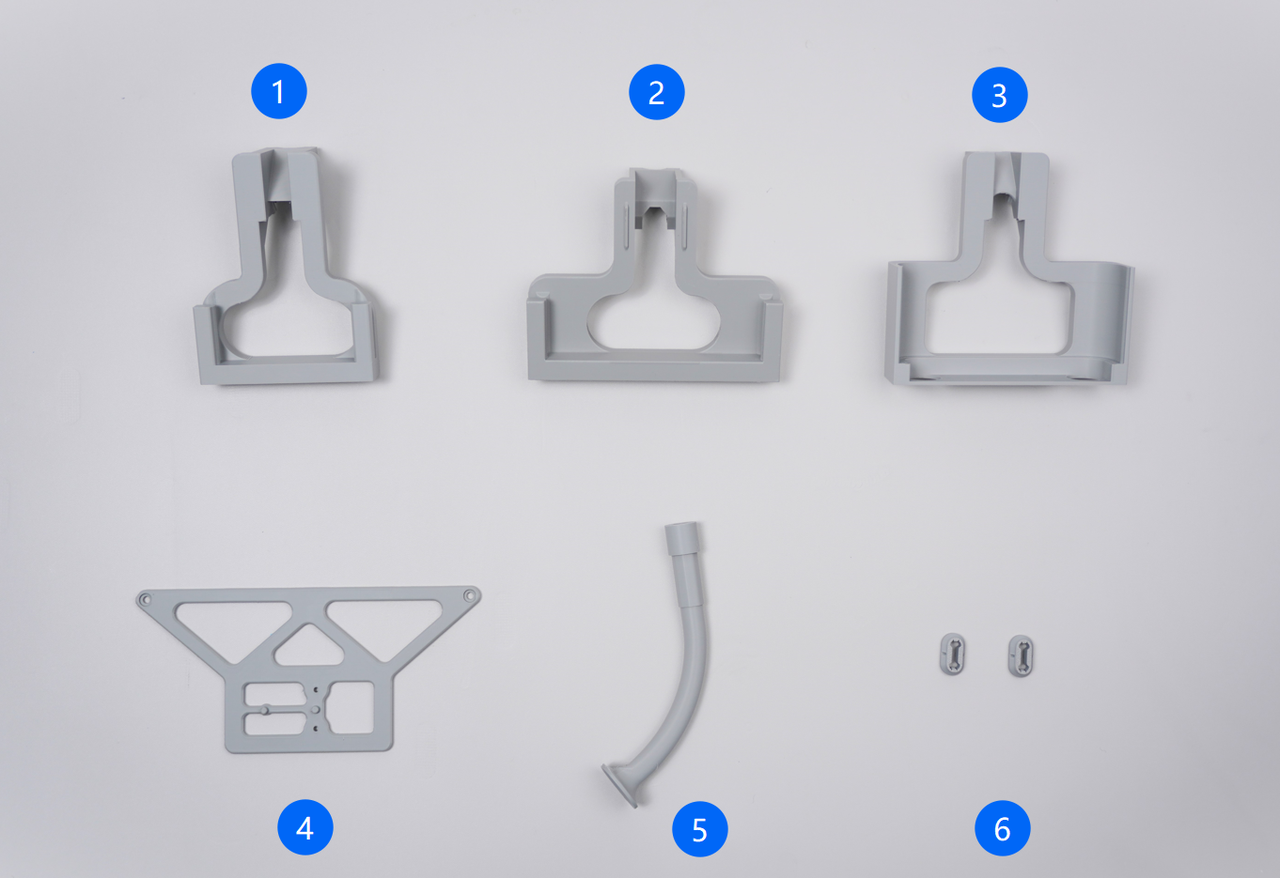

- 1, 2, 3 - Soporte de montaje para AMS: Base del soporte de la guía del tubo, compatible con AMS, AMS 2 Pro y AMS HT respectivamente. La cantidad depende del modelo y cuántos AMS tengas.
- 4 - Soporte del Filament Track Switch: Se usa para agarrar bien el switch al panel trasero de la impresora. (Cantidad: 1)
- 5 - Soporte para guía del tubo del AMS: Te re sirve para bajar la probabilidad de desgaste de los tubos. (Cantidad: depende de cuántos AMS tengas)
- 6 - Traba para conector neumático: Viene de diez para evitar que se te trabe el filamento en el switch. (Cantidad: 2)
Nota: Si la impresora va a usar filamentos de alta temperatura, te recomendamos imprimir el soporte con materiales que se la banquen (como PC o CF-GF para alta temperatura). Así evitás que el modelo se te deforme por el calor del equipo en las impresiones que hagas después.
Versiones de firmware / software
- H2C: 01.01.50.00
- Bambu Studio: 2.5.3.60
- Bambu Handy: 3.18.0
Instalación del Filament Track Switch

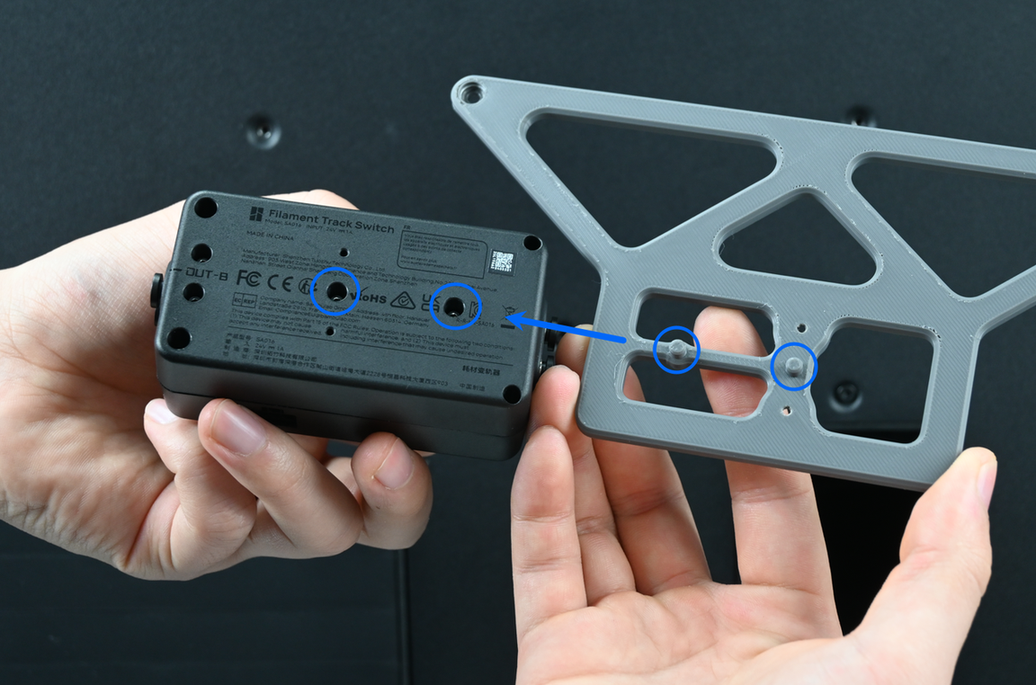

Instalá el soporte alineando el lado que sobresale con el agujero que está en la parte de abajo del Filament Track Switch.
Sacá los dos tornillos plateados (BT2*8) de la caja del switch y ajustalos bien con la llave Allen H1.5.
Sacá los dos tornillos que agarran el panel trasero de la impresora.
Alineá el soporte con los agujeros de los tornillos del panel trasero, agarrá los dos tornillos negros (ST3*10) de la caja y fijá el soporte al panel de atrás usando la llave Allen H2.0.
Listo, ya tenés el Filament Track Switch instalado.

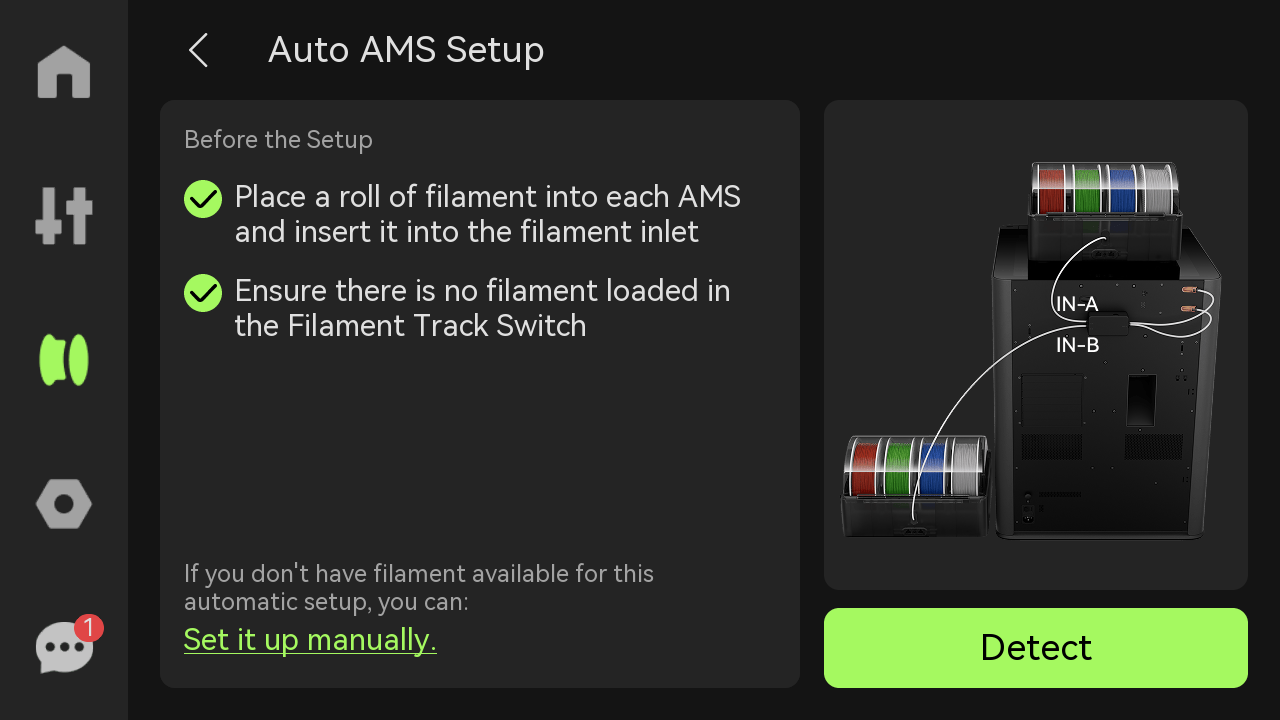

Conexión de los tubos
Agarrá dos tubos PTFE de 400 mm y mandalos en las dos entradas de filamento de la impresora.
Nota: Las salidas y entradas de filamento no necesitan ser des...
