Este artículo técnico detalla las estrategias de agrupación de filamentos en impresoras con doble nozzle para lograr métodos de impresión multimaterial más eficientes y prácticos.
1. Contexto
Al cambiar entre diferentes filamentos en una impresora de nozzle único (hotend), es necesario usar una cierta cantidad de material nuevo para purgar el material residual en el hotend y así evitar la mezcla de colores durante la impresión. Los valores de purga varían según el material; podés ver los valores específicos en la sección de filamentos de Bambu Studio. Para profundizar en esto, mirá la wiki: Reducir el desperdicio durante el cambio de filamento.
Para una impresora de doble nozzle como la H2D, la forma óptima de imprimir dos filamentos es asignar cada uno a un nozzle distinto. En este caso, el cambio de filamento solo requiere alternar entre los nozzles en lugar de purgar el filamento anterior con el nuevo. Usar nozzles distintos también ayuda a reducir la cantidad de purgas cuando se imprimen más de dos materiales.
2. Secuencia de impresión multicolor

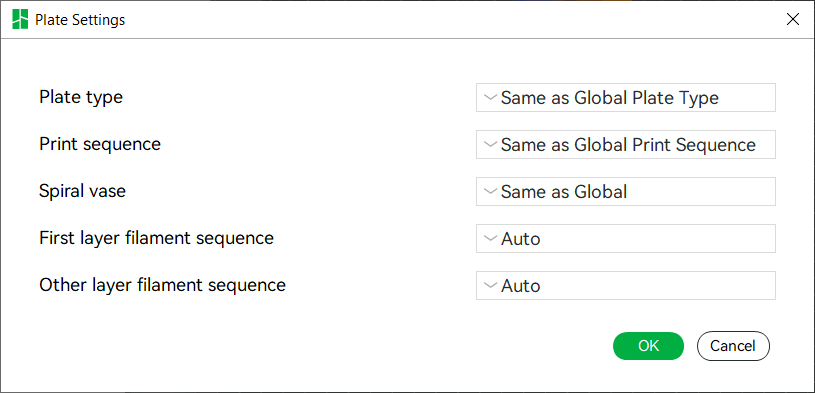

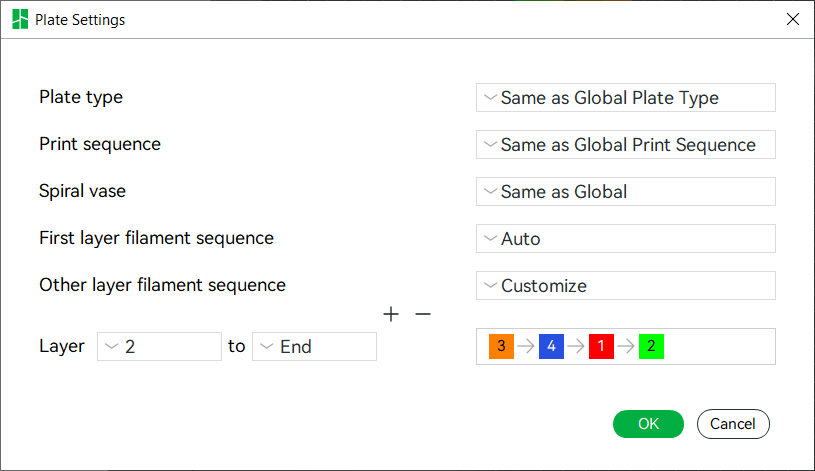

Diferentes secuencias de impresión resultan en distintas secuencias de cambio de filamento, lo que genera diferencias en el volumen de purga. El slicer calcula una secuencia de impresión óptima basándose en el volumen de purga entre los filamentos para minimizar el desperdicio. Por ejemplo, si el volumen total de purga de la secuencia 1->2->3 es mayor que el de 1->3->2, esta última será la elegida para esa capa. Para ajustar manualmente las secuencias, fijate en: Establecer la secuencia de impresión de filamentos para diferentes capas.
3. Restricciones de agrupación de filamentos

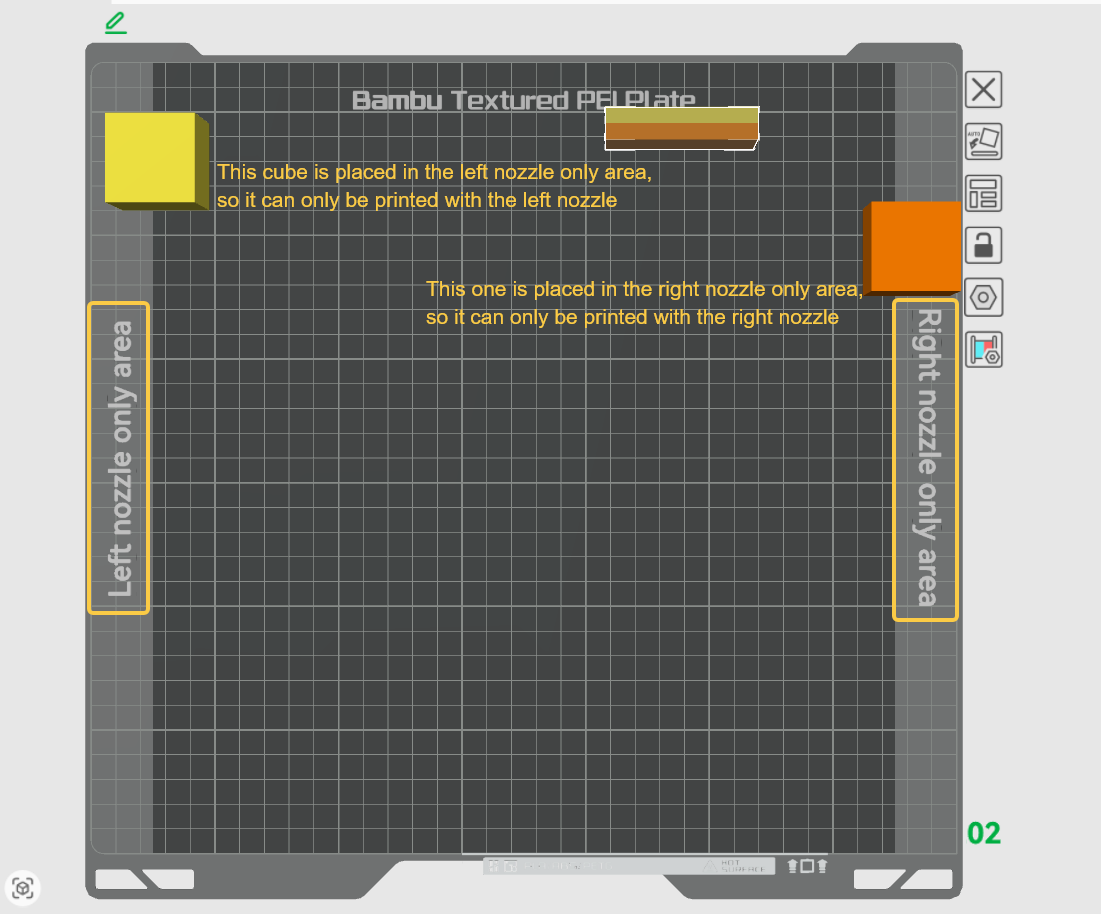

Debido a las limitaciones físicas de la impresora, cada nozzle tiene sus propios límites de área imprimible. Cuando una parte del modelo se ubica exclusivamente en el área del nozzle izquierdo o del derecho, solo se puede imprimir con el nozzle correspondiente.
Además, según el diseño físico del cabezal y las características del material, existen otras limitaciones de agrupación:
- Restricción de TPU: La H2D puede imprimir filamento TPU con cualquier nozzle, pero tené en cuenta que si el nozzle izquierdo imprime TPU, el nozzle derecho no se puede usar. Durante el cambio de nozzle, el movimiento de subida y bajada del izquierdo retorcería el TPU. Si el derecho imprime TPU, el izquierdo puede imprimir filamento rígido. (Prioridad: Alta)
- Materiales CF: Los materiales PPA-CF y PPS-CF solo se pueden imprimir con el nozzle izquierdo. (Prioridad: Alta)
- Altura máxima: Cuando la altura de la pieza supera los 320 mm, debe colocarse en el área imprimible del nozzle derecho. (Prioridad: Media)
- Áreas exclusivas: Si las partes están en el área exclusiva del nozzle izquierdo o derecho, deben agruparse al nozzle correspondiente. (Prioridad: Media)
- Recomendación general: Si un filamento se puede imprimir con ambos nozzles, se recomienda usar el derecho. (Prioridad: Baja)
4. Modo de ahorro de filamento

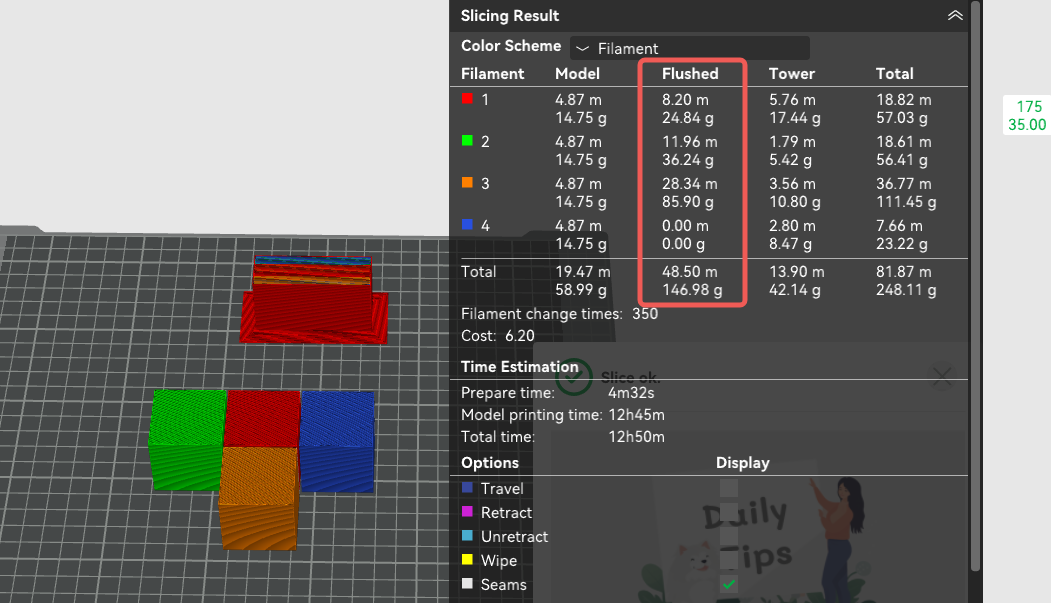

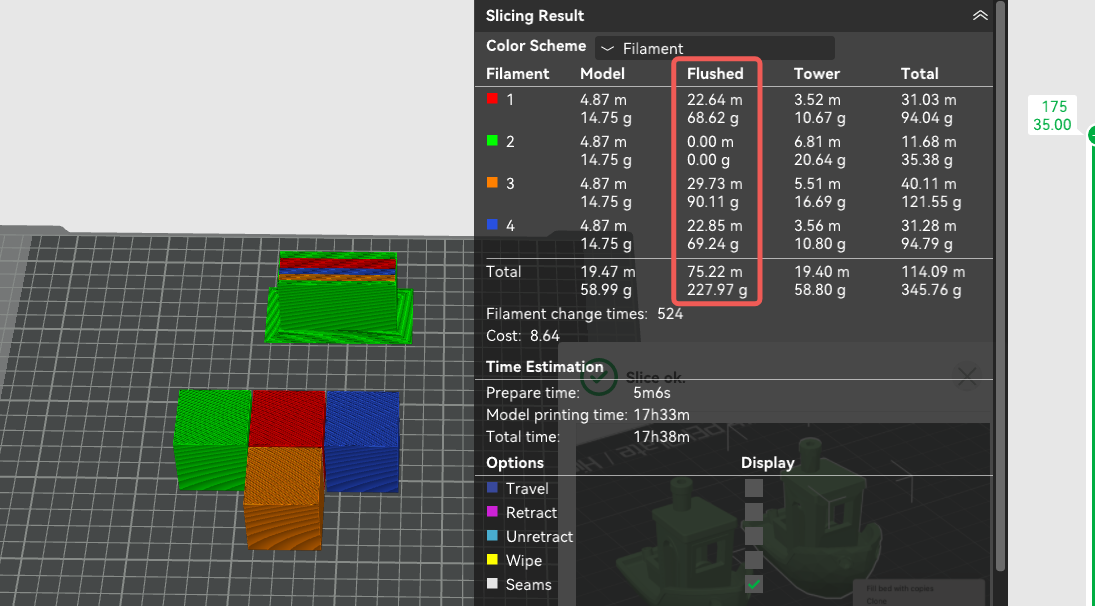

Como el cambio entre diferentes nozzles no requiere purga, todo el desperdicio proviene del cambio de filamentos en un mismo nozzle. Para reducir esto, los filamentos con mayor volumen de purga se asignan a nozzles separados. Este es el modo predeterminado en Bambu Studio.
Cuando configurás la relación entre el AMS y los nozzles y sincronizás la información, el slicer calcula cuántos filamentos hay conectados a cada uno. El objetivo es agrupar los filamentos que comparten más capas y tienen mayores volúmenes de purga en diferentes grupos de nozzles. El algoritmo prioriza:
- Si el material es apto para el nozzle.
- El límite superior de filamentos en el AMS conectado al nozzle.
- Minimizar la cantidad de purga.
- Minimizar la diferencia de color (Delta E) con el filamento cargado en el AMS.
Fijate que, tras el proceso de slicing, vas a tener que verificar si los filamentos están en el AMS correspondiente según la "Agrupación de Filamentos". Si no, es posible que el filamento asignado automáticamente no aparezca disponible al enviar la tarea.
5. Modo de conveniencia
A diferencia del modo de ahorro, este agrupa los filamentos basándose enteramente en cómo están colocados en el AMS, sin importar el modelo. Se intenta que el resultado coincida lo más posible con lo que ya tenés cargado (color, tipo, etc.).
Este modo puede desperdiciar más material en purgas, pero es ideal si no estás cerca de la impresora y querés lanzar una tarea remota sin mover los rollos de lugar. Te sugerimos resincronizar la información del AMS en Bambu Studio antes de usar este modo.
6. Modo de calidad (X2D)

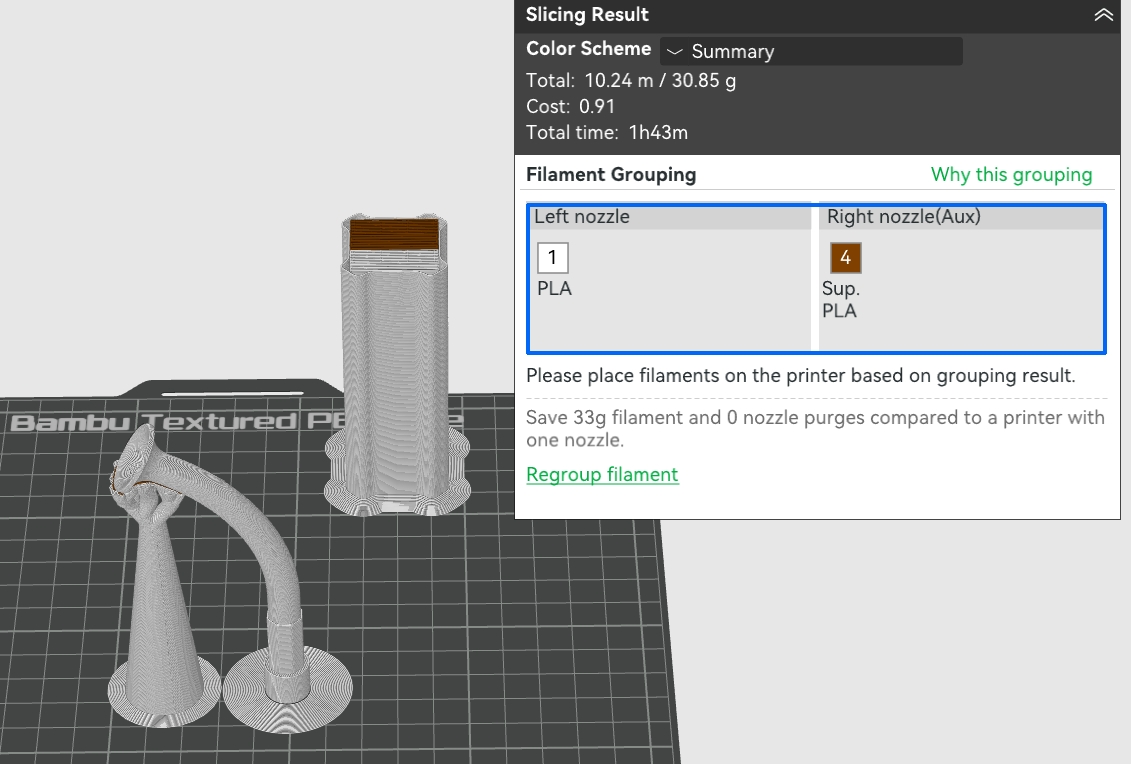

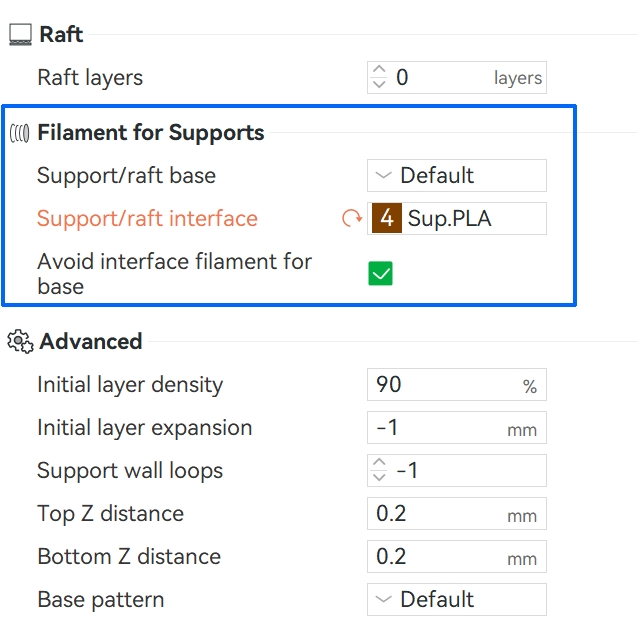

El modo de calidad X2D prioriza la calidad general de la impresión, asegurando una precisión dimensional óptima y un mejor acabado superficial. Si asignás manualmente un filamento de soporte, la impresora aplica automáticamente una estrategia de división: el nozzle auxiliar derecho imprime solo el soporte, mientras que el izquierdo se encarga del filamento principal.
7. Modo personalizado

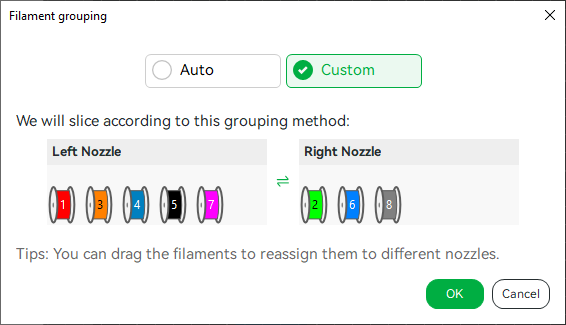

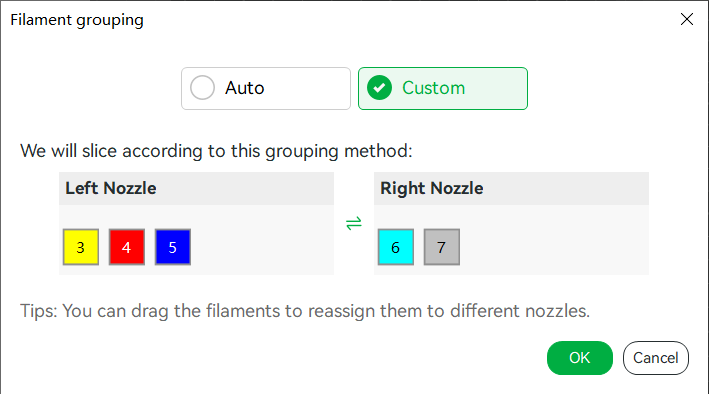

Si no te convence la agrupación automática, podés hacer clic en "Reagrupar filamento" y ajustar manualmente los materiales en "Personalizado". Tené en cuenta que la estrategia de ahorro de filamento a veces puede generar más cambios de filamento que el modo manual, ya que su única prioridad es reducir los milímetros de purga.
7. Configuración de placa única y multiplaca

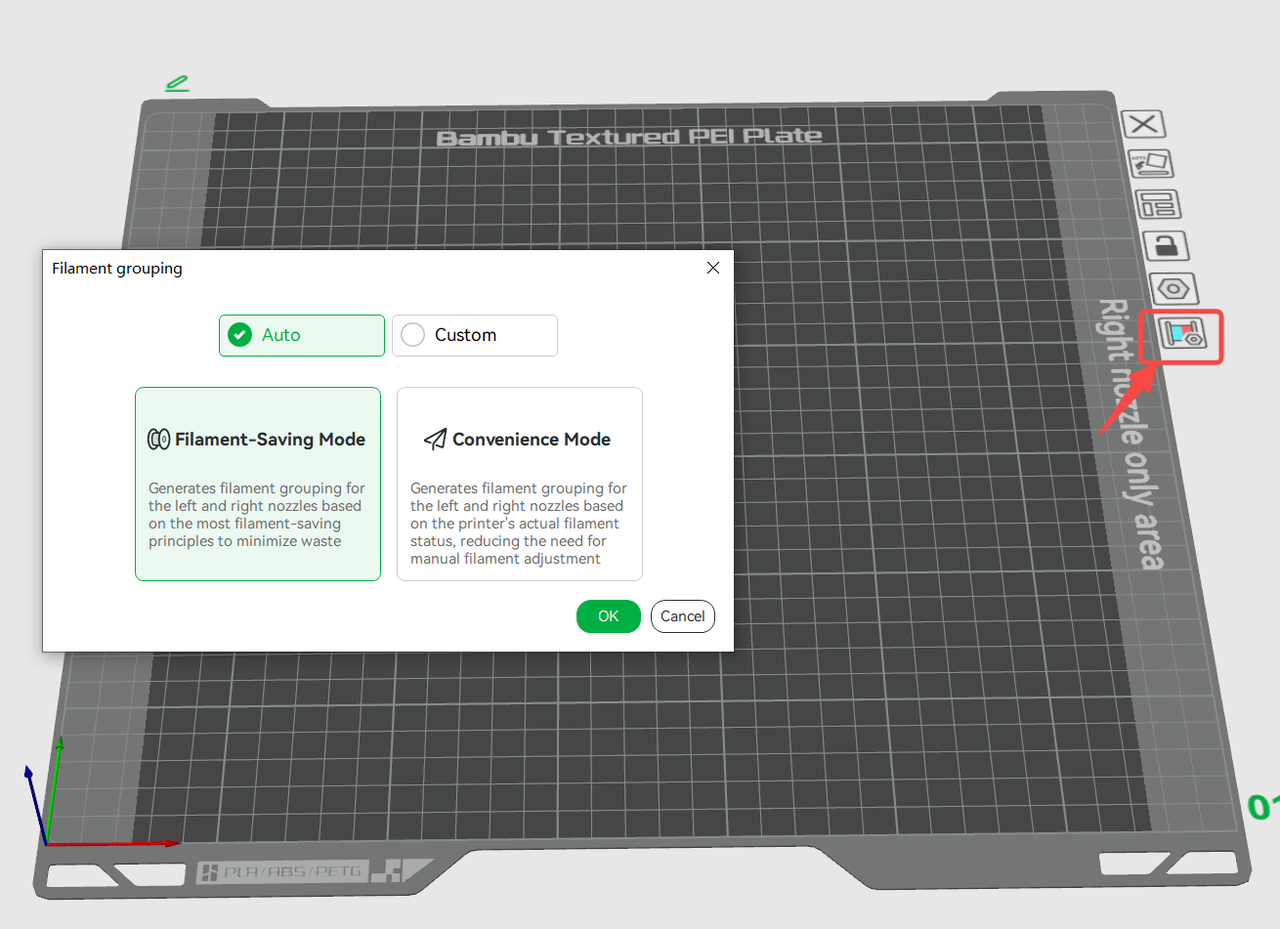

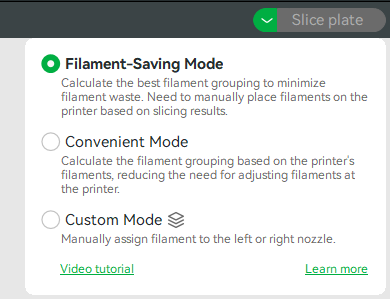

Configuración de placa única: En la interfaz de slicing de una sola placa, vas a ver un ícono de agrupación a la derecha de cada placa de impresión. Al hacer clic, podés elegir entre el modo automático (ahorro o conveniencia) o el modo personalizado para esa placa específica.

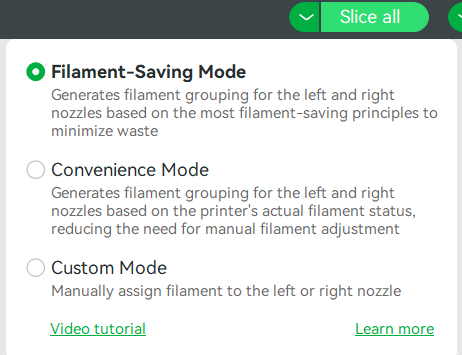

Configuración multiplaca: Al realizar el proceso para varias placas a la vez, la estrategia seleccionada en la ventana flotante se aplicará uniformemente a todas, sobrescribiendo los ajustes individuales. Si necesitás estrategias distintas para cada placa, trabajalas por separado en el modo de placa única.
Esperamos que esta guía te haya resultado útil. Si no lográs resolver tu problema, por favor abrí un ticket técnico para que podamos asistirte. También podés dejar tus sugerencias en los comentarios. ¡Gracias por el apoyo!
