Introducción a los componentes principales y proceso de uso del módulo de corte y dibujo

Esta es una guía completa para configurar y operar el módulo de corte y dibujo Bambu Lab H2. Acá vas a encontrar todos los pasos necesarios para la instalación, calibración y el proceso de uso correcto del sistema.

Información de seguridad

• No operés el módulo de corte a menos que esté instalado correctamente con todos los mecanismos de seguridad y detección activos.
• No sostengas los materiales con la mano durante el corte.
• Si el módulo se traba o se obstruye, apagá la impresora de inmediato. Manipulá el módulo y el material recién después de desconectar el conector y asegurarte de que todas las partes dejaron de moverse.
• Antes de sacar la cuchilla del soporte, cubrila bien con la funda protectora de silicona para evitar lastimarte.
• Una vez retirada la cuchilla, fijate que la funda de goma esté bien puesta y guardala lejos del alcance de los chicos.
• Antes de empezar a cortar, asegurate de que el material esté bien firme para que no se suelte, ya que podría dañar el equipo o causarte una lesión.
• Al retirar materiales, prestá mucha atención a la cuchilla para no cortarte.
• Si usás el pen de dibujo, seguí el proceso de instalación al pie de la letra. No uses el porta-pen si el pen no está bien instalado.

Paso 1: Preparar las herramientas auxiliares de impresión y armado

Antes de usar el módulo, imprimí y armá estas herramientas auxiliares. Te van a servir para fijar los materiales en el mat y para sacar las piezas cortadas después del proceso.

• Herramienta de depilado (Weeding tool): sirve para levantar o mover materiales.
• Espátula (Scraper): para sacar material del mat de corte.
• Rodillo (Roller): para alisar el material y mejorar la precisión del corte.

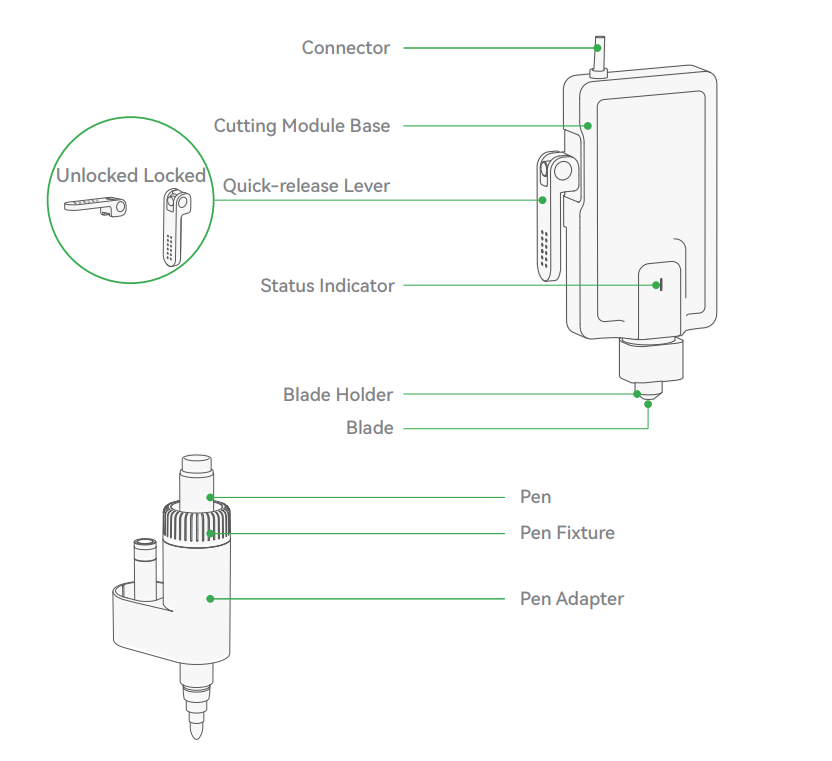

Paso 2: Introducción y armado del módulo de corte

Podés cambiar rápido el soporte de la cuchilla por un pen de dibujo, lo que hace que el módulo sea súper versátil tanto para cortar como para dibujar.

Pasos de instalación del módulo de corte

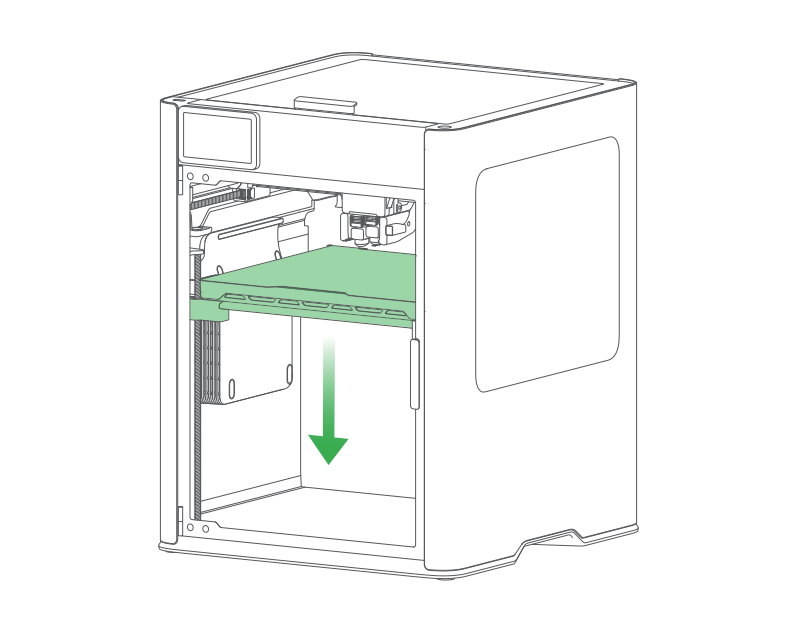

Bajá el heatbed antes de instalar el módulo. La cuchilla es muy filosa; si el heatbed está muy cerca, el espacio limitado puede hacer que rayes la plataforma o te cortes la mano durante la instalación.

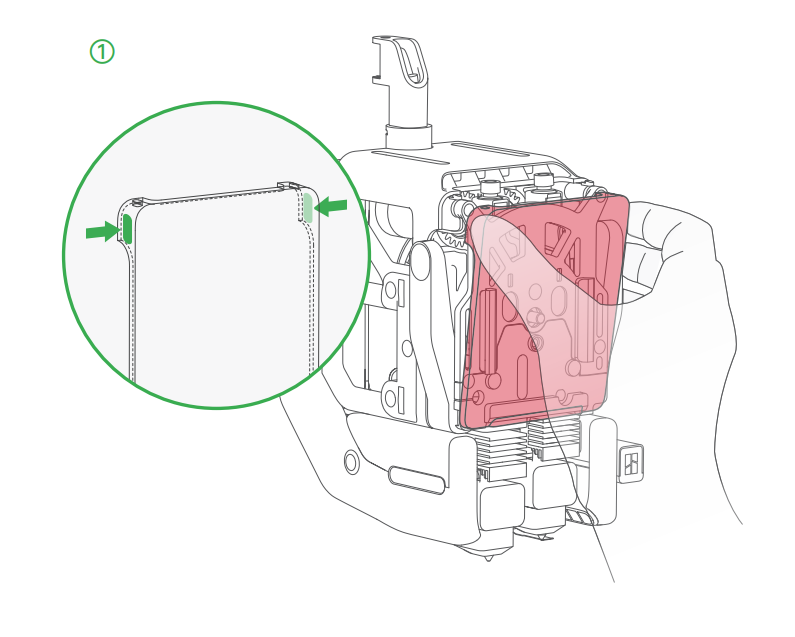

• Presioná las dos esquinas superiores de la tapa frontal para sacarla.

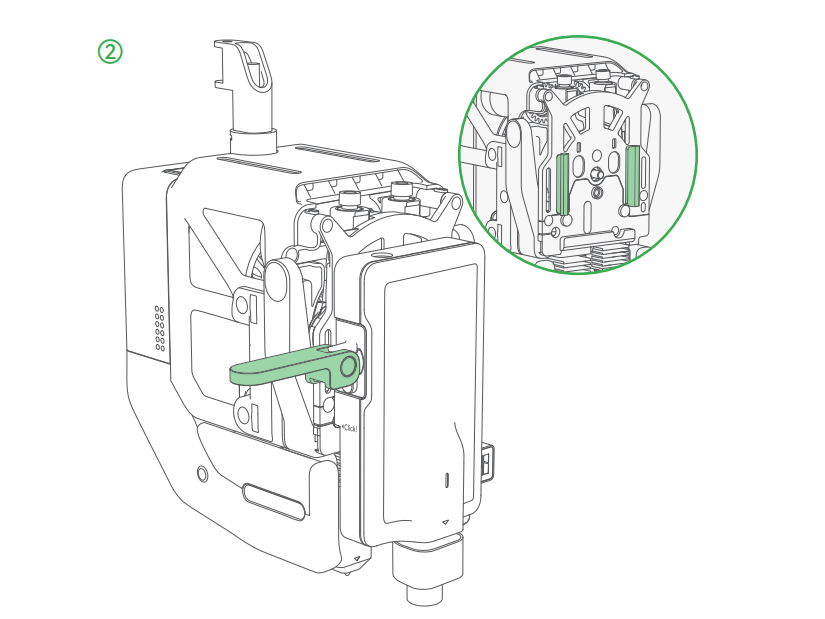

• Destrabá la palanca de liberación rápida. Alineá las ranuras del módulo con el toolhead y deslizá el módulo hasta el fondo.

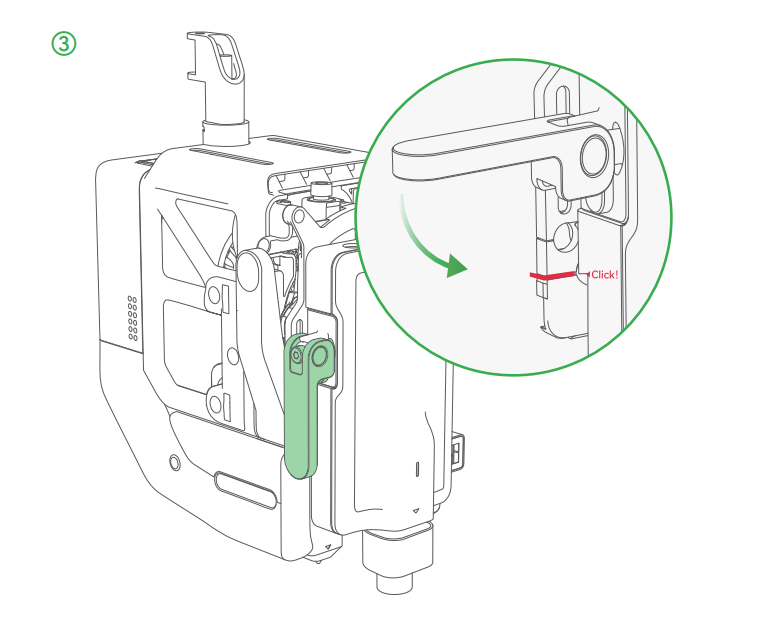

• Asegurate de que la marca "Click" del módulo coincida con la ranura del toolhead. Después, bajá la palanca para trabarlo.

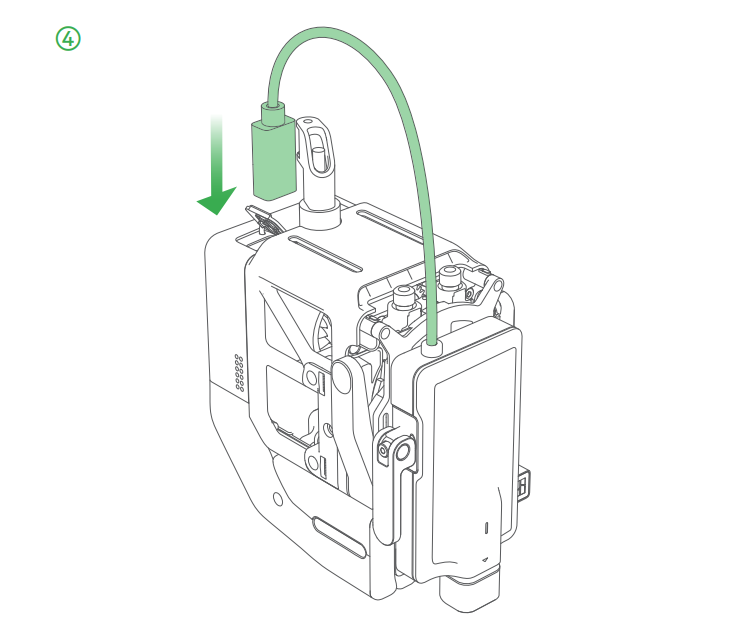

• Abrí la tapa antipolvo y enchufá el conector en la interfaz del toolhead.

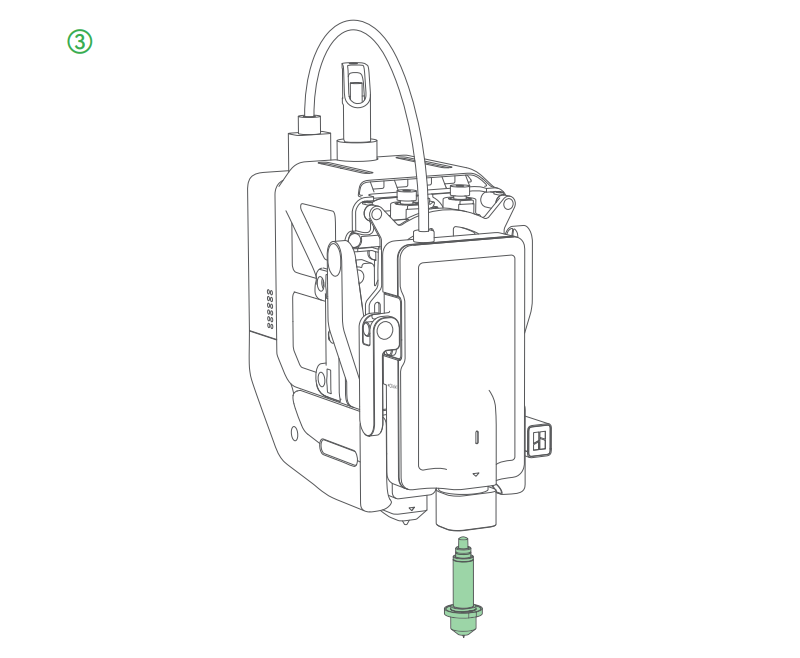

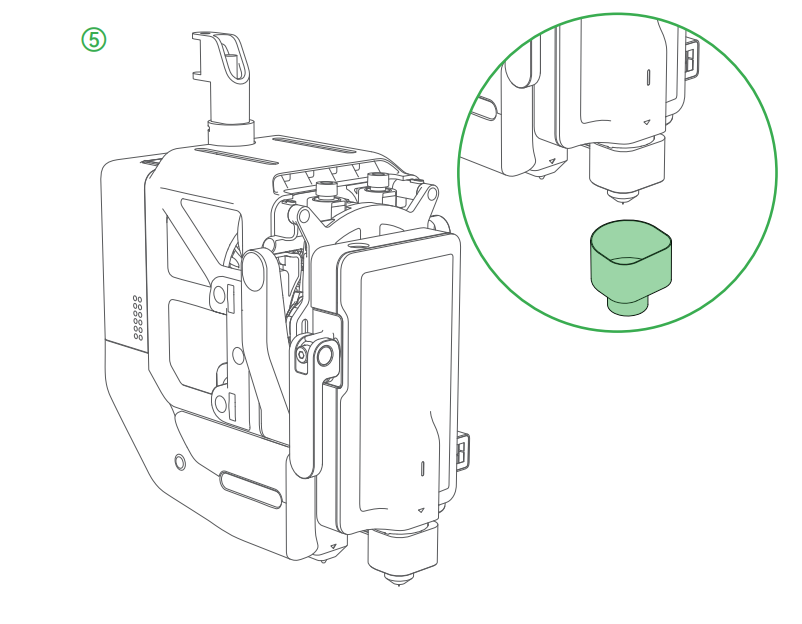

• Sacá el protector del soporte de la cuchilla. ¡Cuidado que tiene mucho filo! Guardá el protector para cuando no la uses.

Pasos para instalar el pen de dibujo

Si querés usar la función de dibujo, seguí estos pasos para sacar la cuchilla y poner el pen.

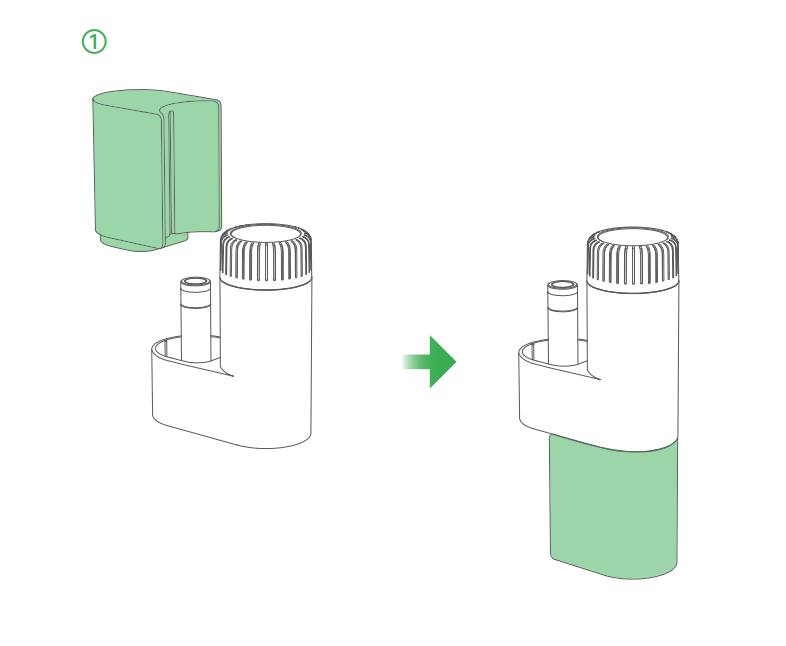

• Sacá el calibrador de altura del porta-pen e instalalo en la base.

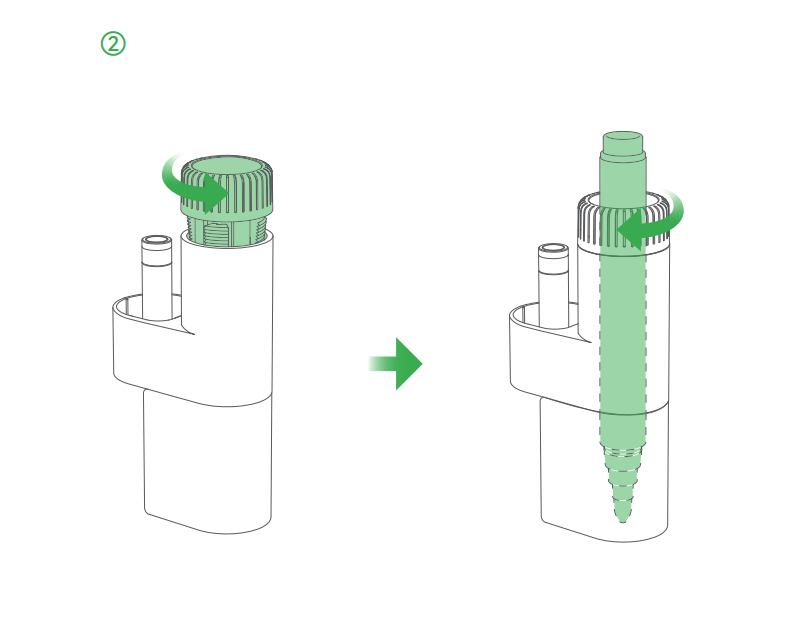

• Girá la fijación del pen hacia la izquierda para aflojarla. Meté el pen hasta el fondo y girá hacia la derecha para apretarlo.
• Tirá el soporte de la cuchilla hacia abajo por los bordes redondeados para sacarlo. ¡Cuidado con el filo!

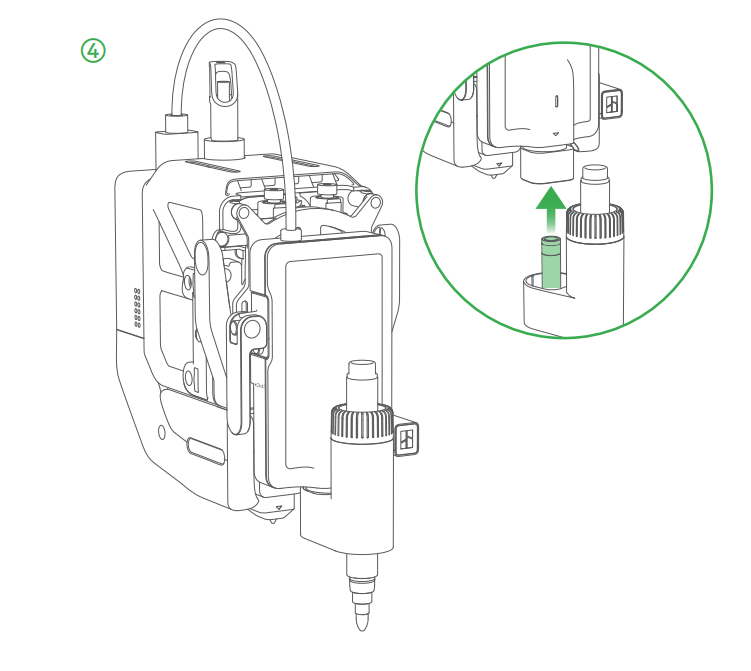

• Sacá el calibrador de altura y meté el pen en el módulo de corte.

Instalación e introducción de la plataforma de corte

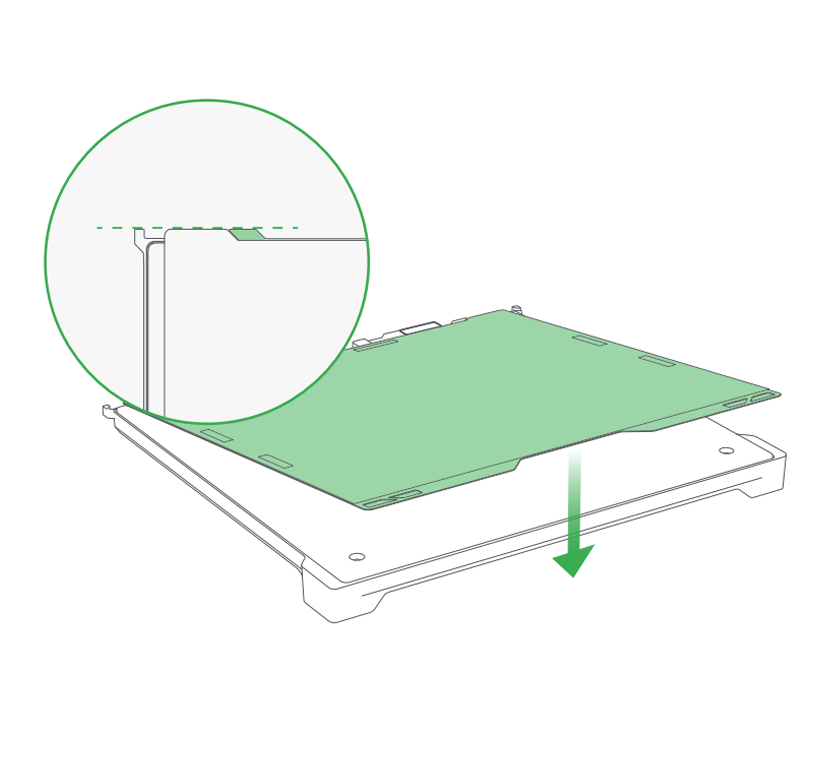

Antes de usar los módulos, tenés que instalar la plataforma de corte en el heatbed. Primero sacá la build plate. Poné la plataforma de corte en el heatbed, alineando las esquinas con los topes. Después, sacá el film protector transparente de la parte de arriba.

Calibración

Antes de empezar a trabajar con el módulo de corte, asegurate de que esté bien montado y calibrado. Si la máquina detecta algún error de alineación, vas a tener que reajustarlo siguiendo las instrucciones del firmware.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
