Esta guía te explica paso a paso cómo conectar el AMS 2 Pro a tu impresora 3D Bambu Lab X1C. Al terminar la configuración, vas a poder realizar impresiones multi-material y usar la función de secado de filamento de forma integrada.
Lo que necesitás
Opción 1: Si solo tenés la X1C
Si solo tenés la impresora, ya deberías contar con una llave Allen H2.0. El resto de los componentes los tenés que comprar por separado:
- Unidad AMS 2 Pro: Podés conseguirla en la tienda de Bambu Lab.
- Filament buffer (o AMS Hub para varias unidades): Lo comprás en la tienda oficial. El filament buffer viene con dos tornillos M3 × 21.5 para fijarlo.
- Cables de bus de Bambu (de 4 y 6 pines): Disponibles como Bambu Bus Cable. Para el de 6 pines, podés elegir la opción de 510 mm o la de 1500 mm.

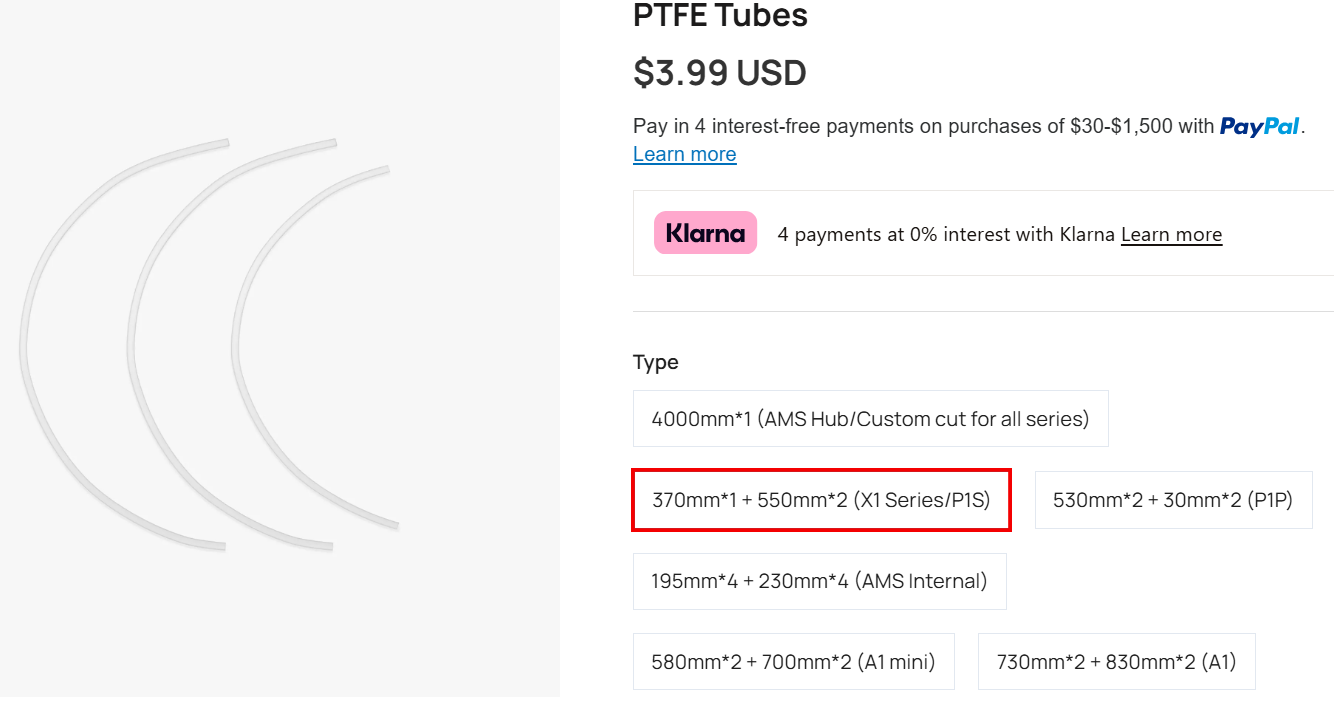

- Dos PTFE tubes para el filament buffer: Uno de 550 mm (del AMS 2 Pro al buffer) y otro de 370 mm (del buffer a la impresora).
- Bambu Lab switching adapter: Es obligatorio para que funcione el secado en la X1C.
- PTFE coupler: Acoplador para los tubos.
Opción 2: Si tenés el combo X1C
Si compraste el X1C AMS 2 Pro Combo, ya tenés la impresora, el AMS 2 Pro y todos los accesorios necesarios mencionados arriba, excepto el cable de bus de 6 pines (no viene porque el switching adapter cumple la misma función). No necesitás comprar nada más.
Nota: Si solo te interesa secar el filamento, únicamente necesitás el AMS 2 Pro y el switching adapter.
Opción 3: Si compraste la X1C y el AMS 2 Pro por separado
En este caso, vas a tener solamente el cable de bus de 6 pines. Vas a necesitar comprar los siguientes componentes adicionales:
- Cable de bus de 4 pines de Bambu.
- Dos PTFE tubes para el filament buffer (550 mm y 370 mm).
- Bambu Lab switching adapter.
- Filament buffer.
- PTFE coupler.
Cómo conectar el AMS 2 Pro a la X1C
Paso 1: Actualizar el firmware
Es fundamental que actualices el firmware a la última versión disponible antes de conectar el AMS 2 Pro para evitar errores de inicialización.
Paso 2: Desembalar el AMS 2 Pro

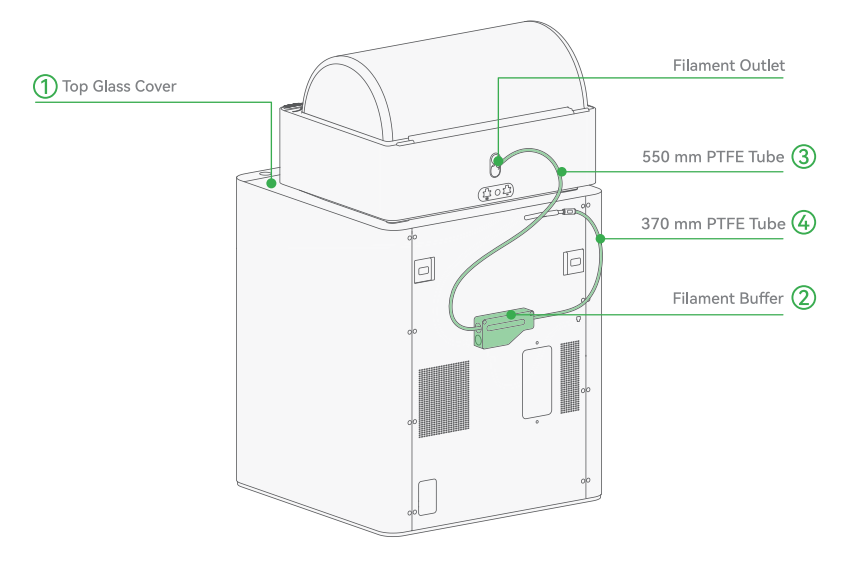

Sacá todos los materiales de embalaje y verificá que estén todos los componentes. Mirá la guía de desembalaje para asegurarte de que los ejes de transmisión activos estén bien. Para ahorrar espacio, lo ideal es colocar el AMS 2 Pro arriba de la X1C.
Paso 3: Conectar los tubos

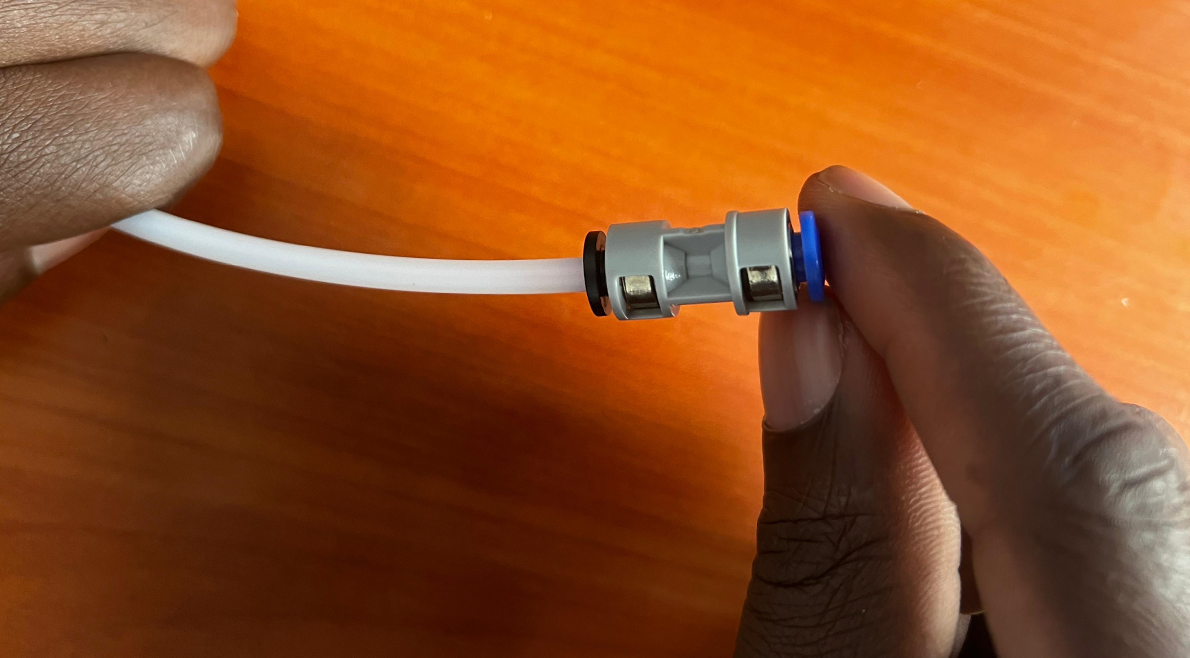

Insertá el PTFE tube (500 mm) en la parte trasera del AMS. Tironeá un poquito para confirmar que quedó bien trabado. Después, meté el otro extremo en el puerto izquierdo del filament buffer. Luego, conectá el PTFE tube de 370 mm en el puerto derecho del buffer y el otro extremo en la sección negra del PTFE coupler.

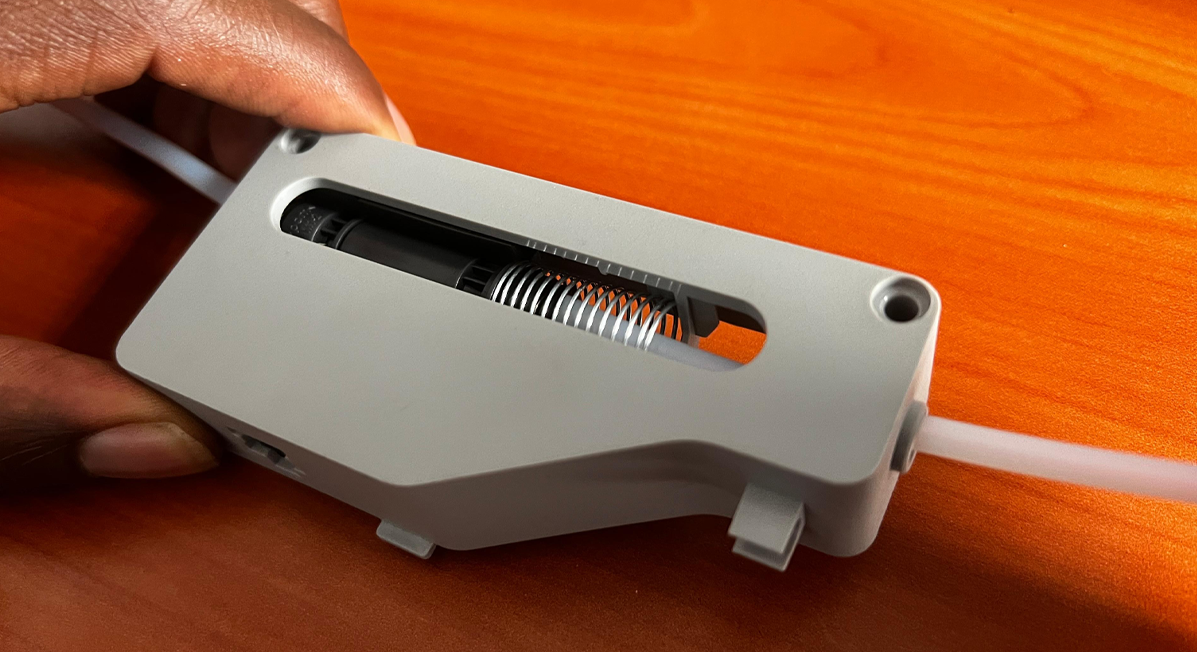

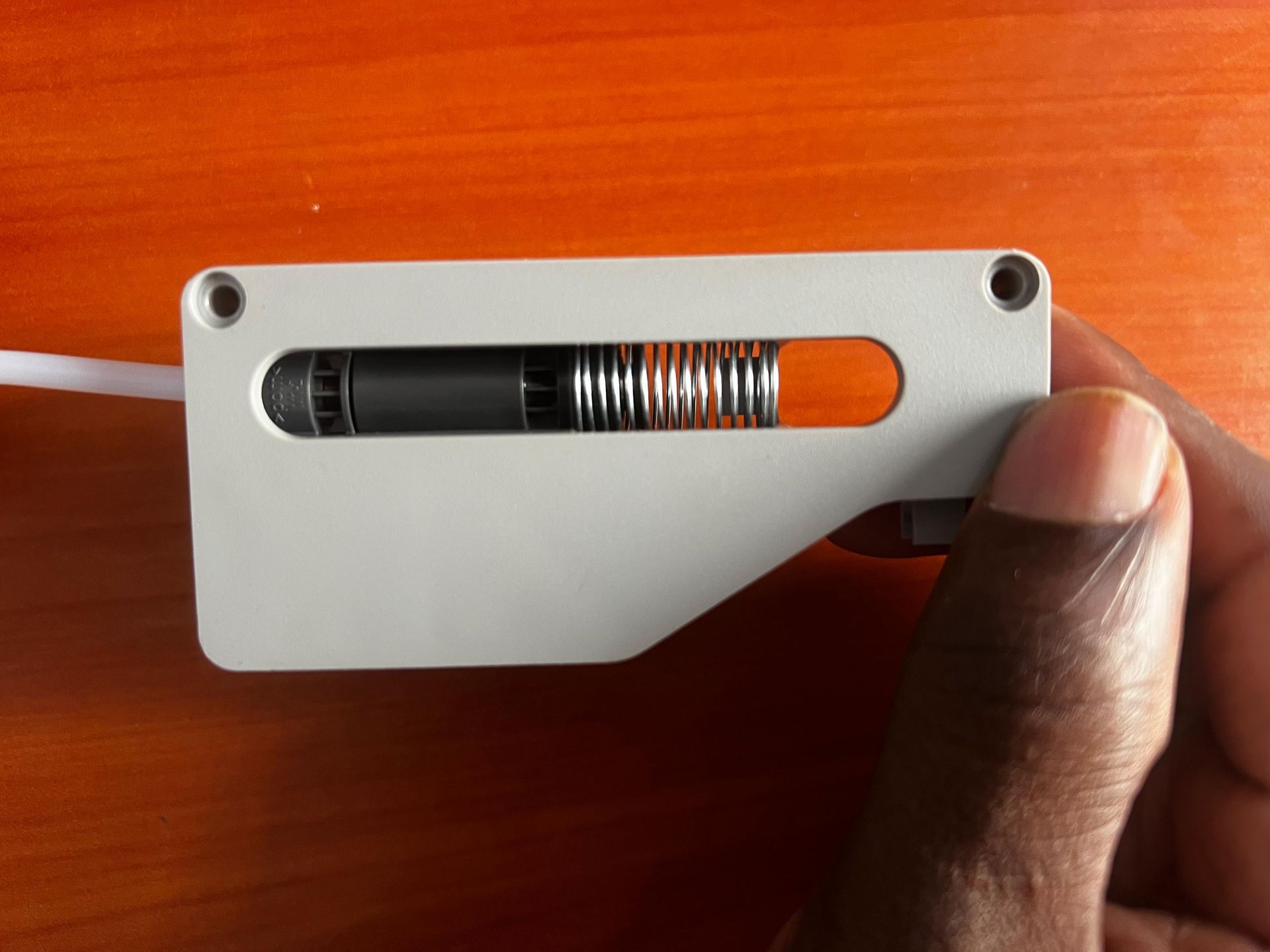

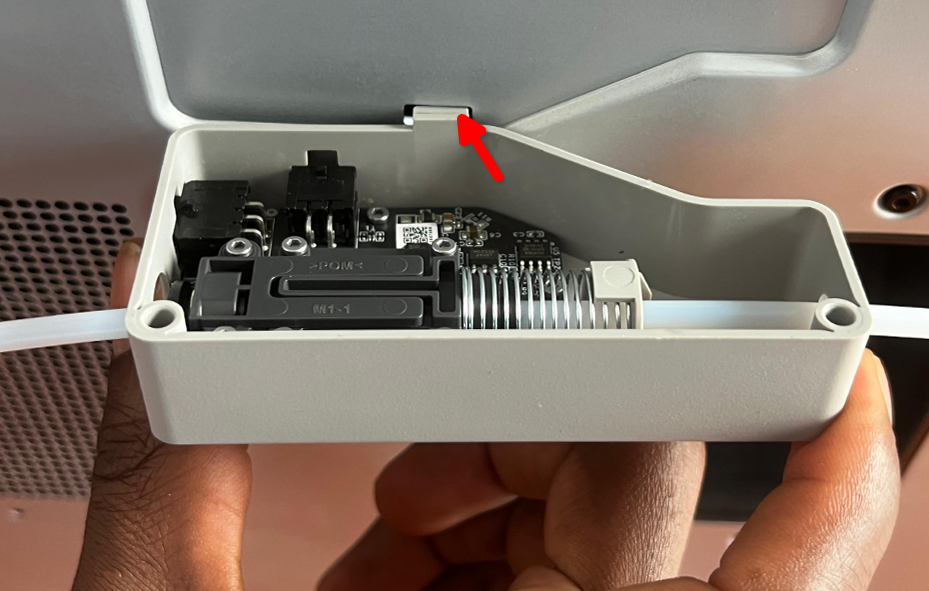

Fijate: El resorte dentro del filament buffer no tiene que estar trabado ni comprimido; tiene que moverse libremente.
Paso 4: Instalar el filament buffer

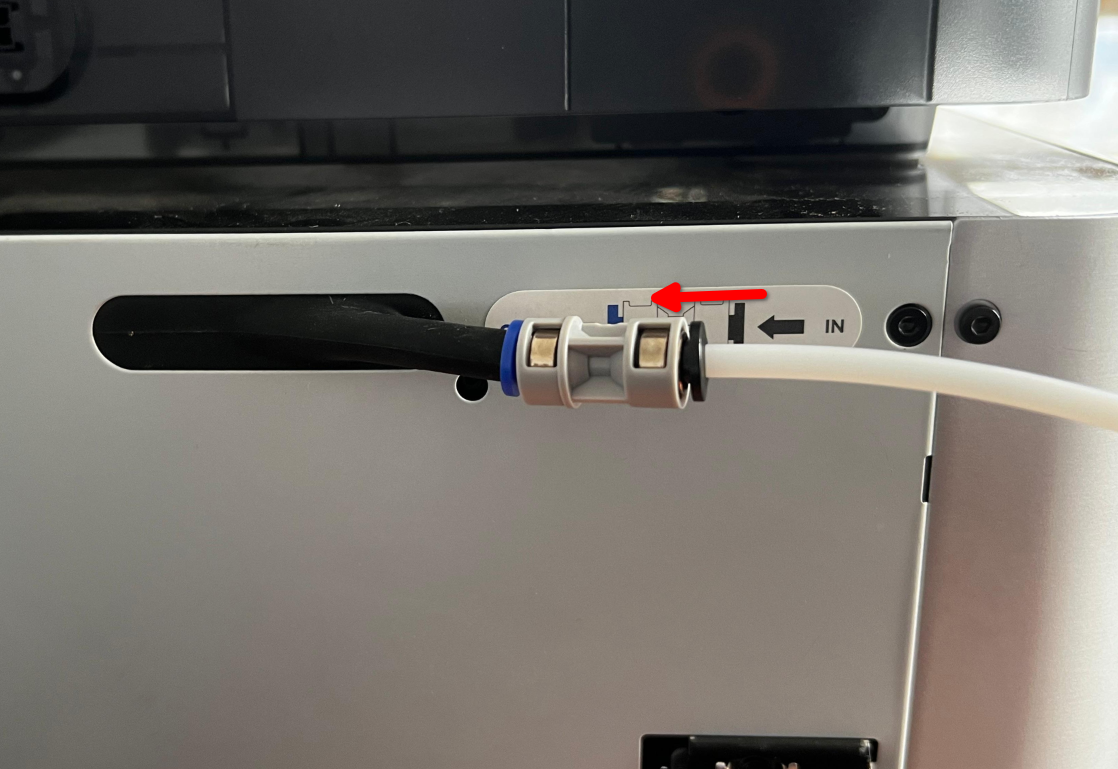

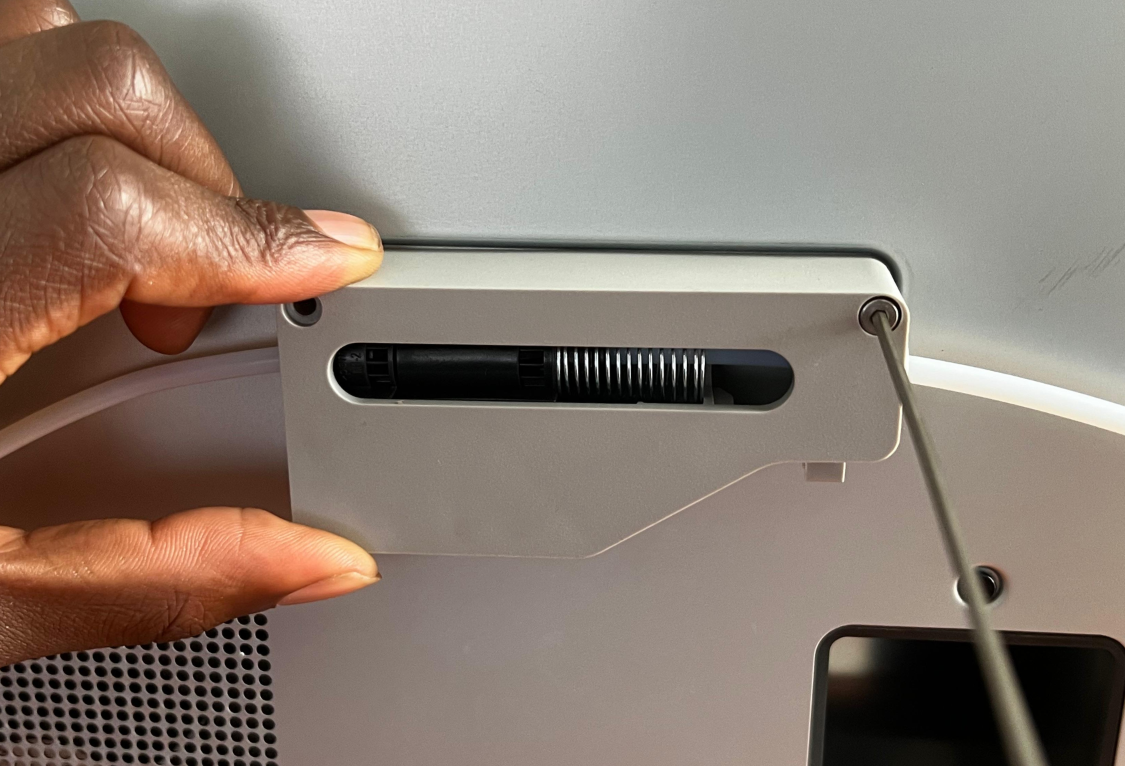

En la parte trasera de la X1C, vas a ver una muesca que encaja con la forma del filament buffer. Posicioná el buffer asegurándote de que la pestaña inferior entre en el agujero correspondiente. Usá la llave Allen H2.0 y los dos tornillos M3 x 21.5 para fijarlo a la impresora. Finalmente, conectá el conector del PTFE coupler a la X1C para guiar el filamento hacia el extruder.
Importante: Asegurate de que el PTFE tube pase por debajo del soporte del carretel, no por arriba.
Paso 5: Conectar los cables de bus

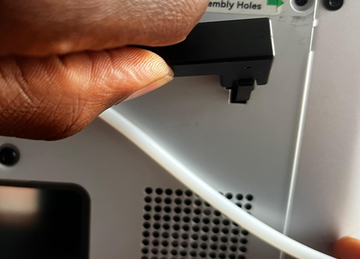

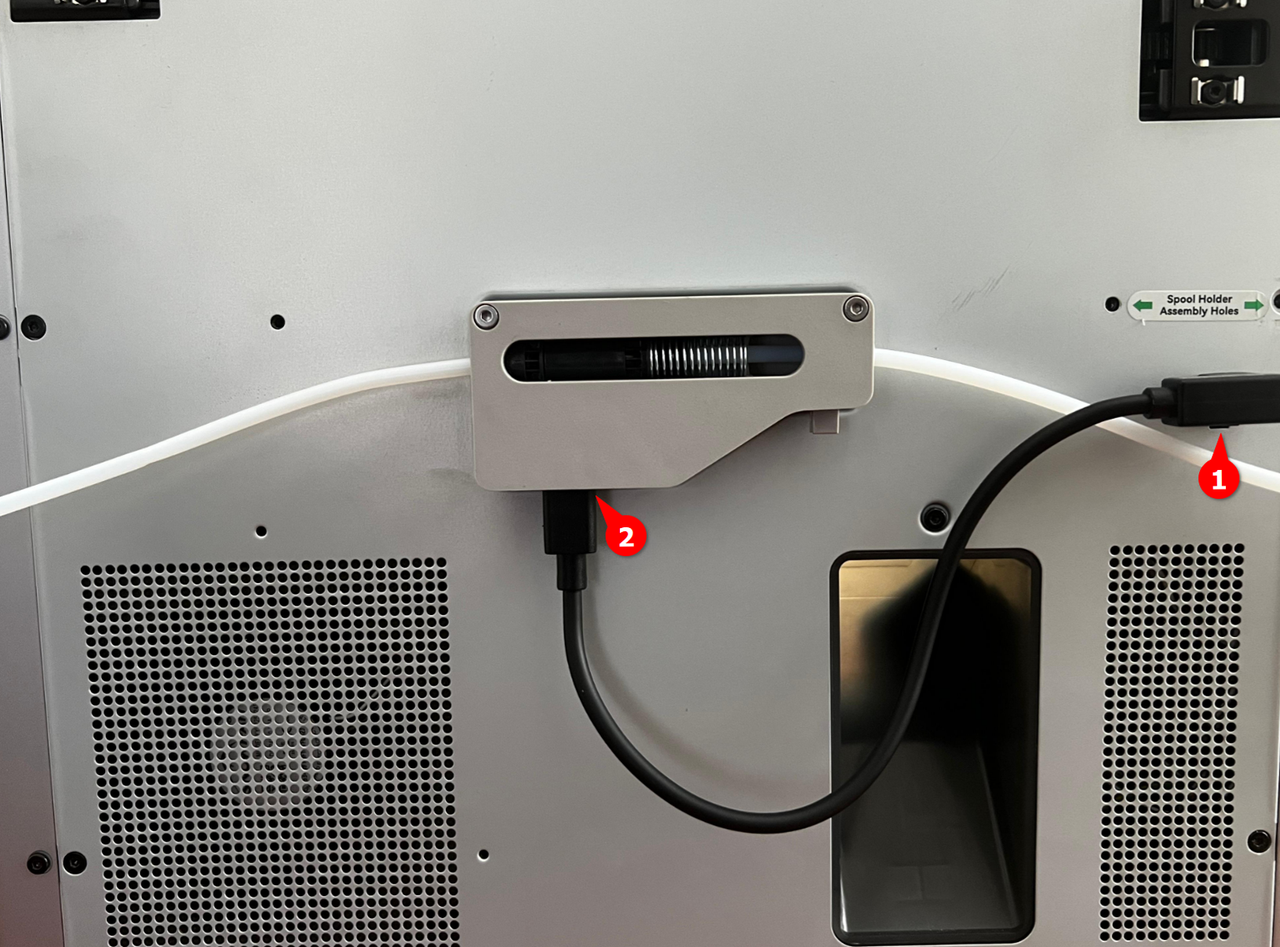

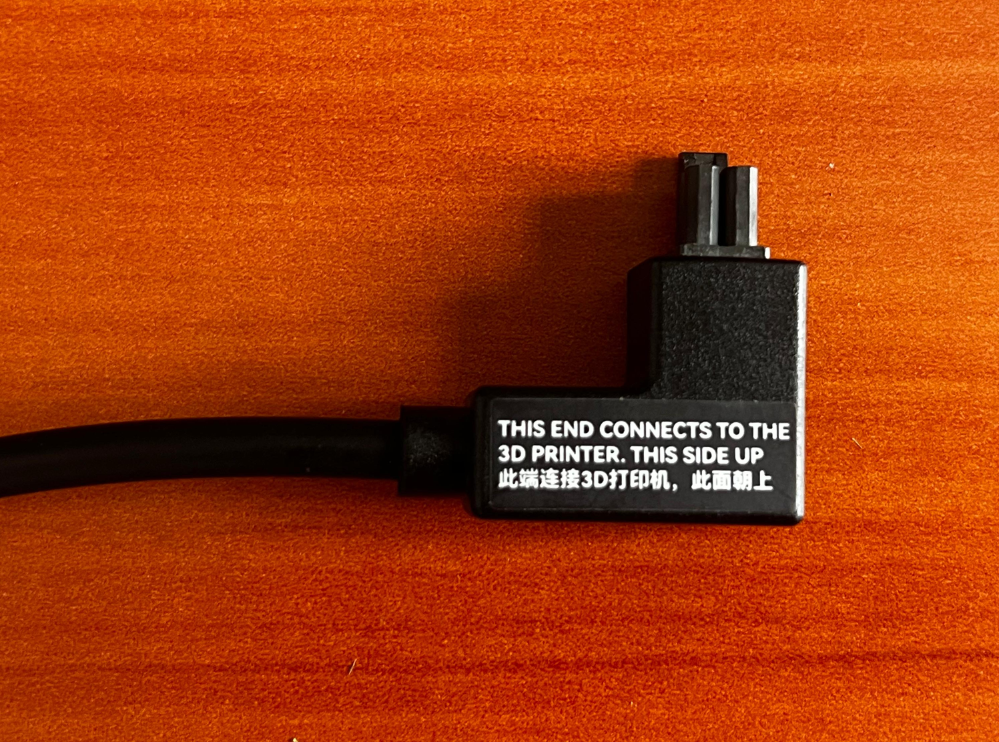

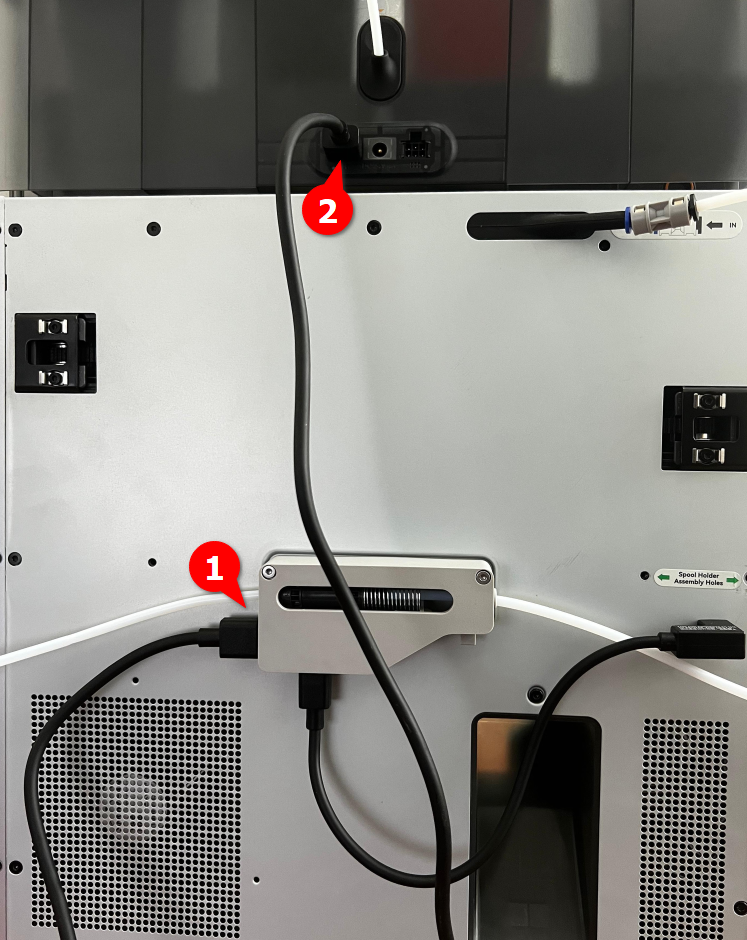

Agarrá el cable de bus de 4 pines (el que tiene forma de L) y conectalo al puerto de 4 pines atrás de la impresora. El otro extremo va al puerto inferior del filament buffer. Después, tomá el cable de bus de 6 pines y conectá un extremo a cualquiera de los dos puertos del AMS 2 Pro y el otro extremo al puerto izquierdo del filament buffer.
Paso 6: Alimentar el AMS 2 Pro (para la función de secado)
Si vas a usar la función de secado, tenés que enchufar el Bambu Lab switching adapter en el conector de alimentación del AMS 2 Pro y después a la pared. Cada unidad de AMS 2 Pro que uses para secar necesita su propio adaptador independiente.
Paso 7: Encender la impresora y verificar
Prendé la X1C y fijate en la pantalla táctil, en la sección de "Filamento". Si está todo bien conectado, el AMS 2 Pro debería aparecer ahí. Si no lo detecta, revisá que los cables de 4 y 6 pines estén bien enchufados hasta el fondo.
Paso 8: Insertar y cargar el filamento
Levantá la tapa del AMS 2 Pro y poné los carreteles en sus ranuras. Presioná suavemente la pestaña gris del alimentador y meté el filamento unos 2 cm. El AMS 2 Pro lo va a detectar y va a empezar a traccionarlo automáticamente.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
