Este artículo describe las funciones principales del interruptor del sensor de puerta y el procedimiento para cambiar la placa del mismo. Seguí estos pasos detallados para asegurar que tu impresora detecte correctamente si la puerta de vidrio está cerrada.
Sensor de puerta
¿Qué es?
El interruptor de detección de puerta abierta es un interruptor físico ubicado debajo de la tira de amortiguación de silicona, en el lado derecho del marco de la puerta frontal de la Serie X1. Se usa para detectar si la puerta frontal de vidrio está cerrada.
¿Cuándo tenés que cambiarlo?
- Cuando el cable de conexión está dañado.
- Cuando la impresora informa mal el estado (abierto/cerrado) de la puerta frontal.
Herramientas y materiales necesarios

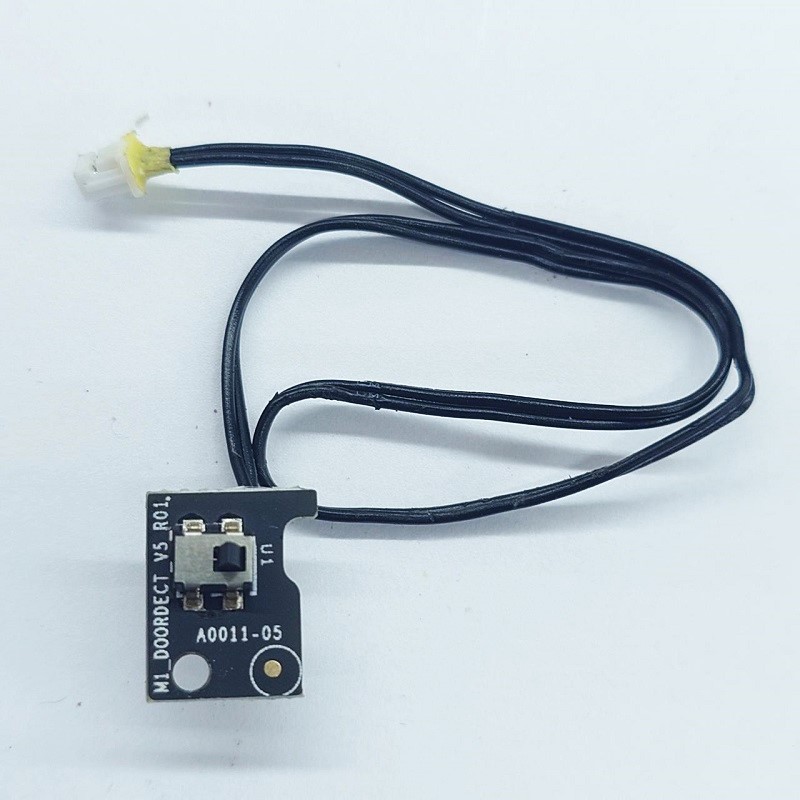

- Placa nueva del interruptor del sensor de puerta.
- Llaves Allen H1.5 y H2.0.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier trabajo de mantenimiento en el equipo o sus componentes electrónicos, incluyendo los cables del cabezal, porque dejarla prendida mientras hacés estas tareas puede causar un cortocircuito. Esto podría provocar daños electrónicos adicionales y riesgos de seguridad.
Cuando hagas mantenimiento o busques fallas en la impresora, es posible que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora sigue prendida.
Por eso, asegurate de apagar la impresora y desenchufarla de la corriente antes de empezar. De esta forma, evitás posibles daños en la electrónica y te asegurás de que el trabajo sea seguro y efectivo.
Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para ayudarte rápido.
Guía de operación - Desarmado
Paso 1 - Apagá y sacá la tapa
Apagá la impresora, abrí la puerta frontal y retirá la tapa de vidrio superior.
Paso 2 - Desconectá el sensor de la placa de botones

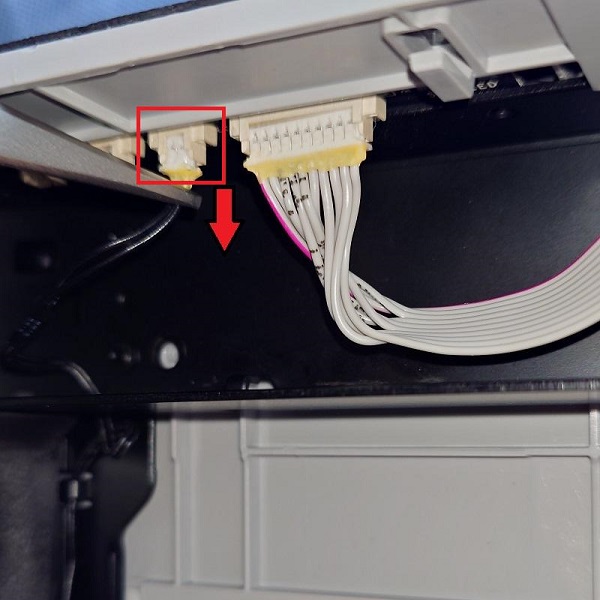

Desconectá el conector del cable del sensor de puerta tirando de él hacia abajo.
Paso 3 - Sacá el cable del sensor

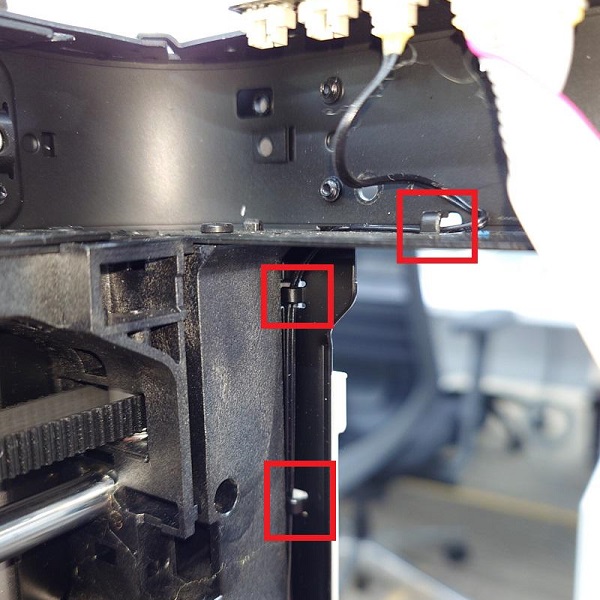

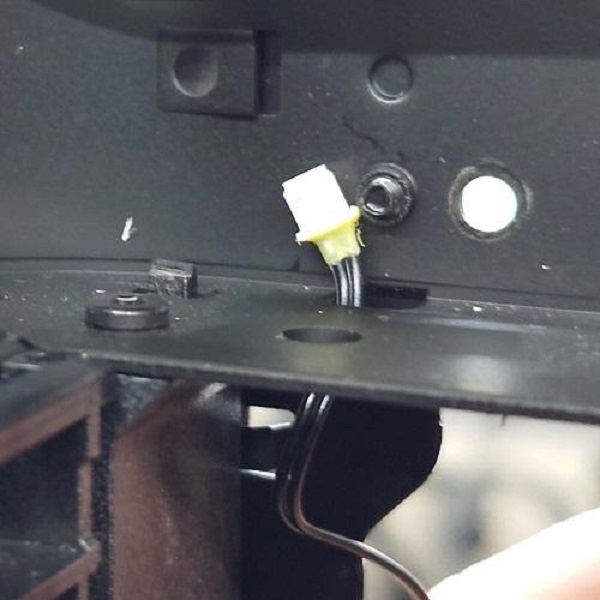

Retirá el cable de los 3 pestillos que se muestran en la Imagen 1-3-1. Usá despacio una llave H1.5 u otra herramienta para empujar el cable fuera del pestillo. El conector del cable se puede sacar por la apertura del marco una vez que el cable esté suelto, como se ve en la Imagen 1-3-3. Este procedimiento puede ser difícil; si no lográs sacar el cable de los pestillos y estás seguro de que el interruptor está dañado, cortá el cable y sacalo.
Paso 4 - Retirá el sensor de puerta

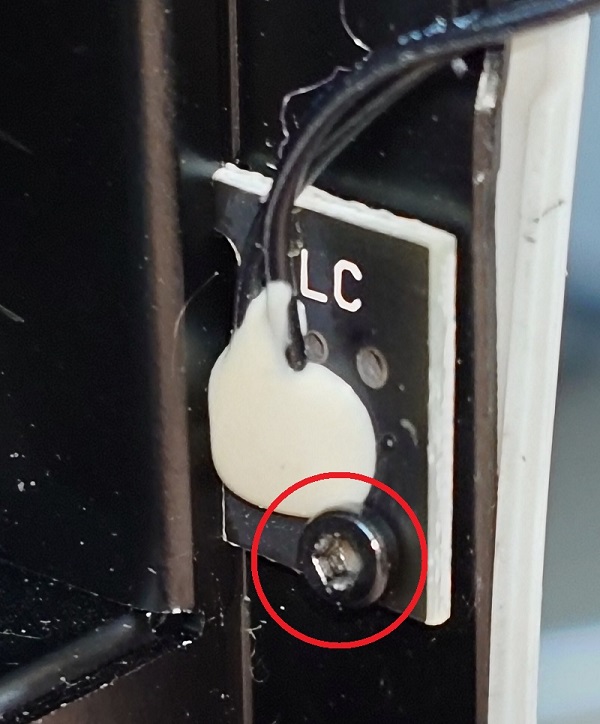

Usá una llave H1.5 para sacar el tornillo y retirá el interruptor del sensor de puerta.
Guía de operación - Armado
Paso 1 - Instalá el sensor de puerta
Apoyá el sensor en el marco y usá una llave H1.5 para ajustar el tornillo y asegurarlo. Fijate que el tornillo quede bien apretado y asegurate de que el interruptor no se mueva cuando lo presiones desde la protuberancia externa de la tira de silicona frontal; si se mueve, no va a funcionar bien.
Paso 2 - Colocá el cable del sensor

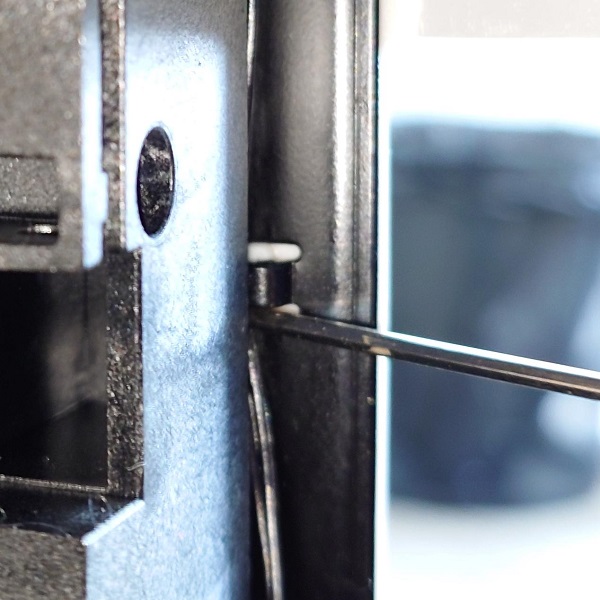

Pasá el cable por la apertura en la parte superior del marco de la puerta y después volvé a engancharlo en los clips correspondientes, de abajo hacia arriba. Para hacer esto, usá una llave H1.5 para llevar el cable hasta el borde del pestillo y después tirá con cuidado para que entre. Ojo con no hacer mucha fuerza para no dañar el cable. Es un paso difícil, así que si no podés asegurar el cable en el pestillo, podés usar cinta para fijarlo al marco de la puerta, ya que esto no va a afectar para nada el funcionamiento de la pieza.
Paso 3 - Conectá el sensor a la placa de botones

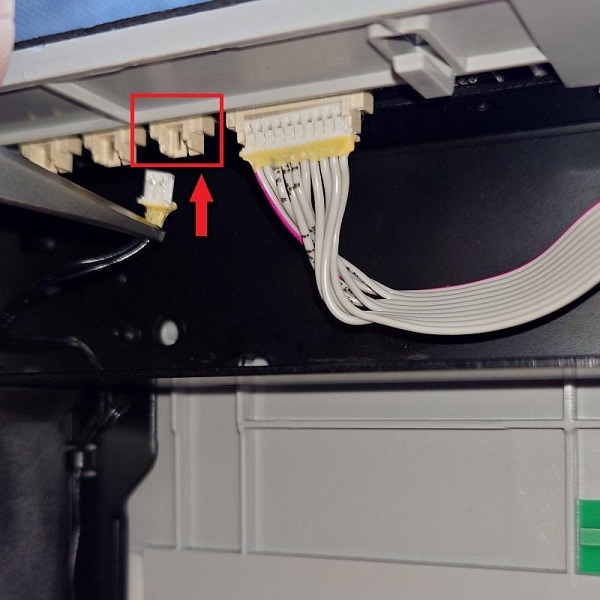

Conectá el cable del sensor a la placa de botones empujando hacia arriba, como se ve en la imagen. Tené en cuenta que tenés que conectarlo en el zócalo más cercano al cable cinta de la placa de botones. Asegurate de que el lado con la muesca mire hacia adentro y no lo enchufes al revés.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda. Queremos que puedas hacer el reemplazo de forma segura y efectiva. Si tenés dudas sobre el proceso, te recomendamos contactar a nuestro equipo de atención al cliente antes de empezar; siempre estamos listos para darte una mano.
