En esta guía vamos a ver cómo transformar un ananá real en una lámpara decorativa funcional utilizando escaneo 3D. El proceso abarca desde la captura inicial del objeto hasta el rediseño digital y la impresión final con materiales específicos para lograr un acabado profesional.
1. Escaneo del objeto

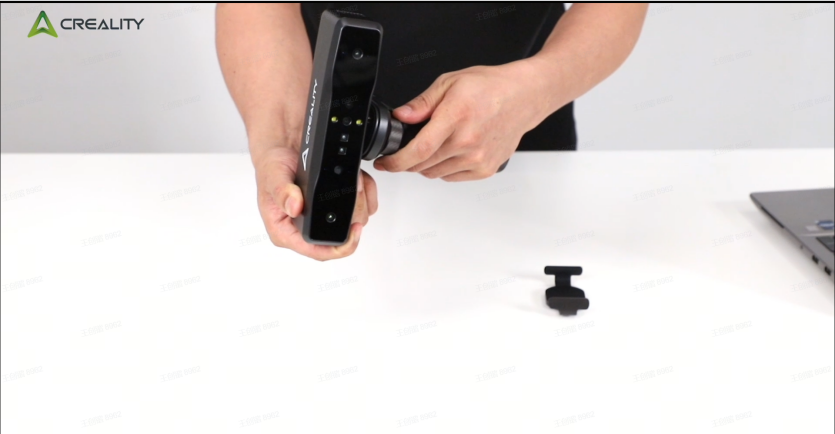

Conectá el dispositivo: Usando el Otter lite como ejemplo, conectá el equipo a la computadora a través del scan bridge.

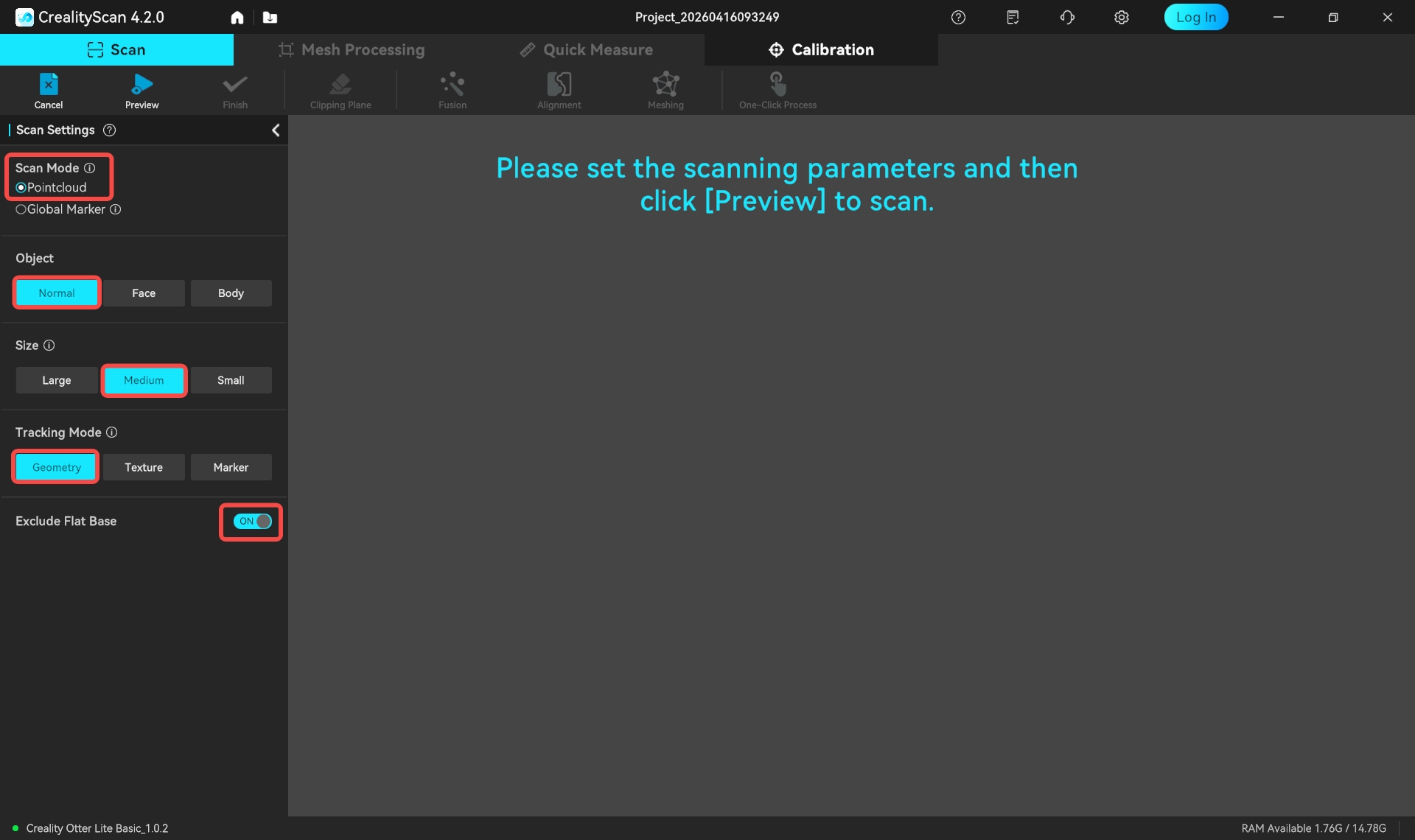

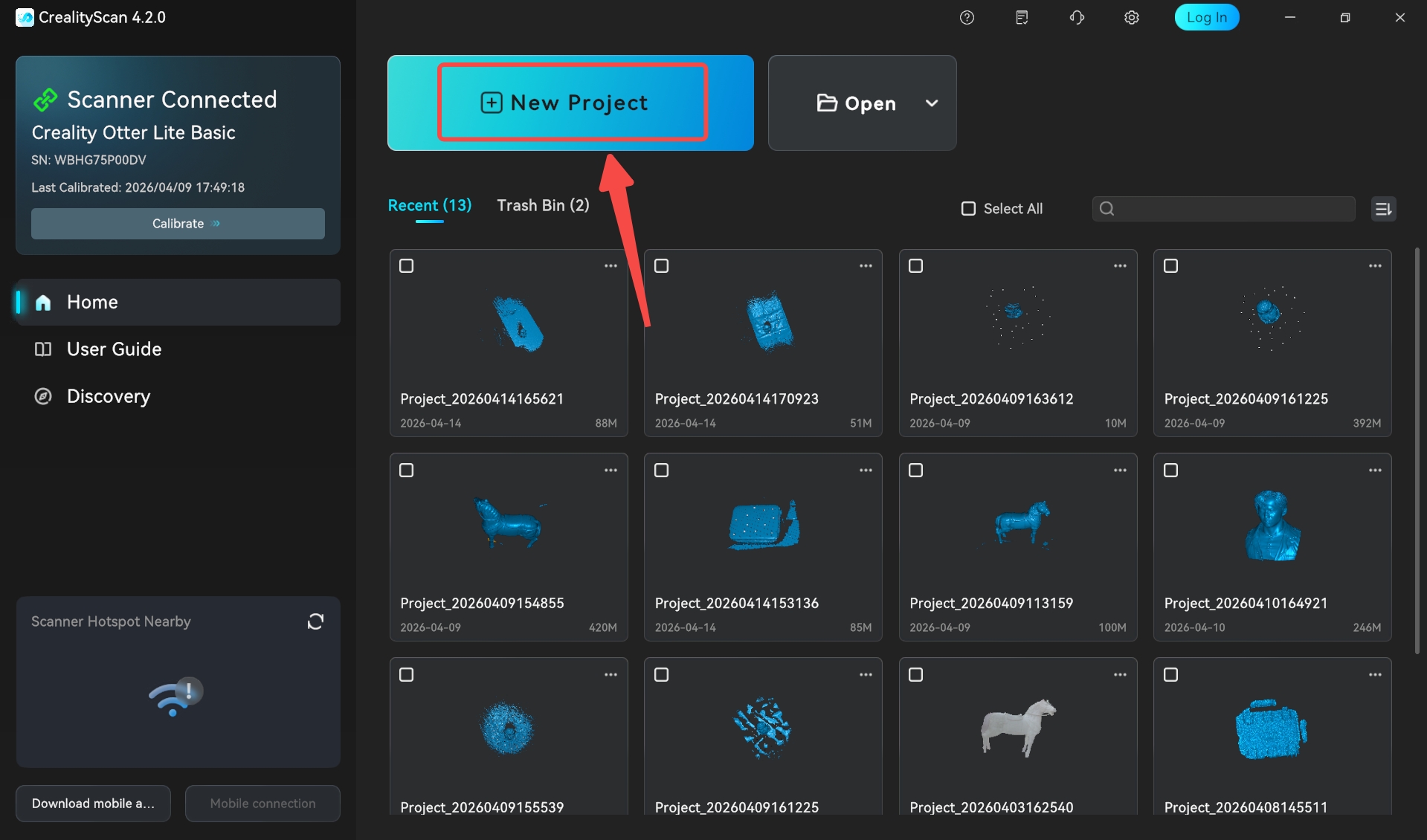

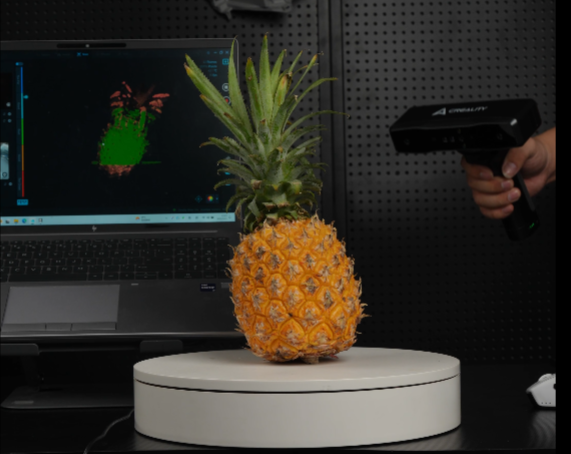

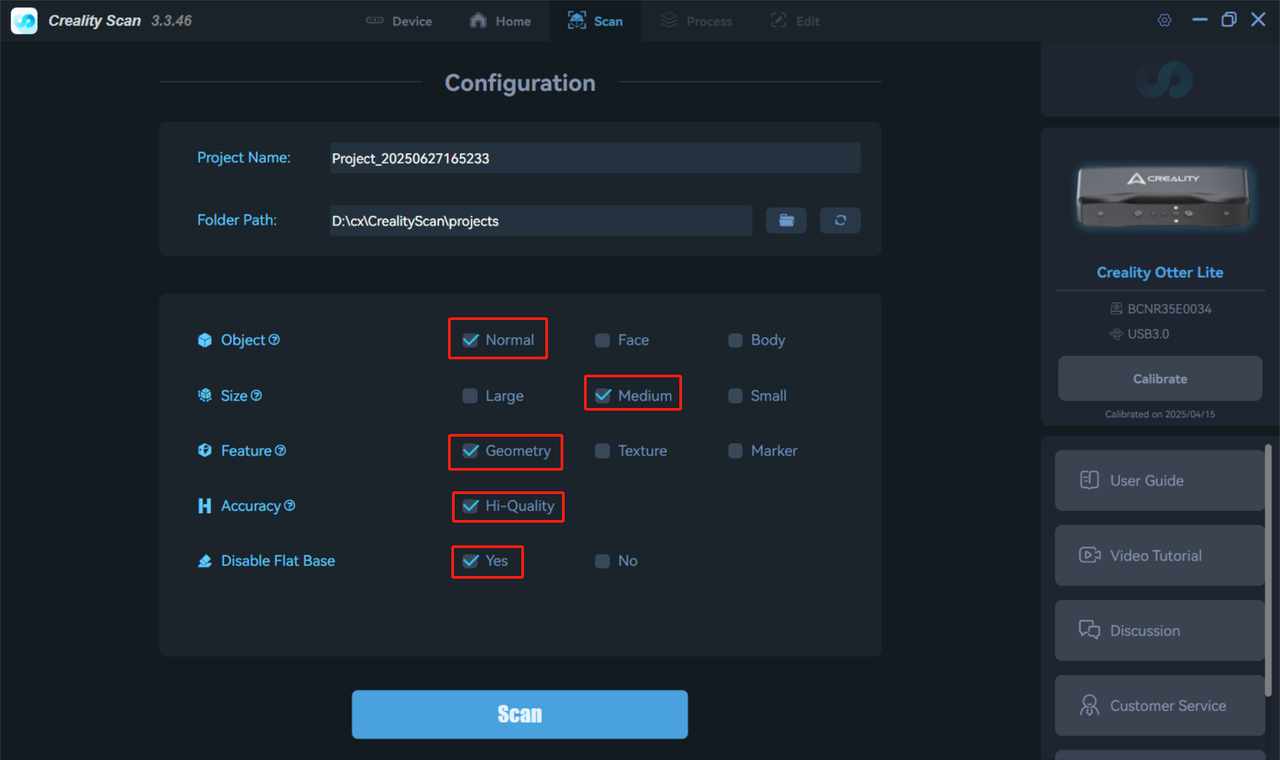

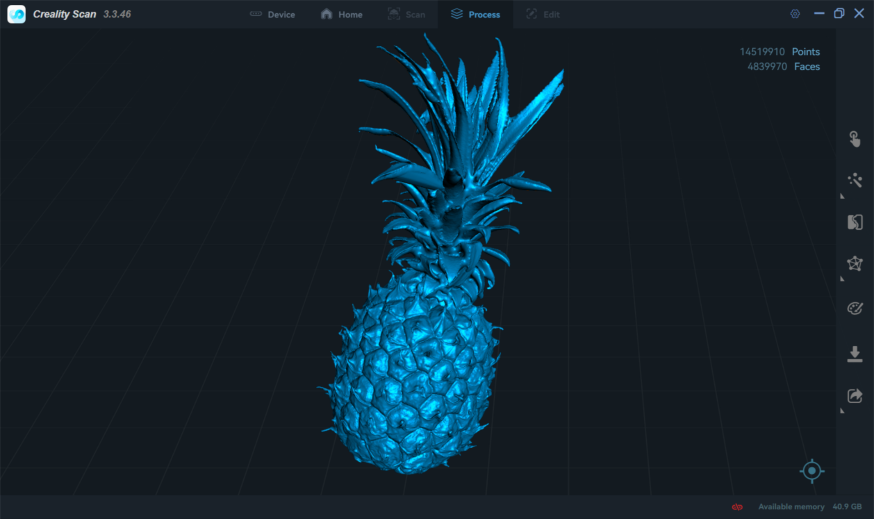

Escaneo del ananá: Primero, creá un proyecto nuevo (en CrealityScan v4.0.0 o superior, fijate en la imagen de referencia). Configurá los parámetros de escaneo infrarrojo según las características de la forma del ananá e iniciá el proceso para capturar los datos geométricos completos. Una vez terminado, optimizá la nube de puntos, generá la malla (mesh) y exportá el modelo.
2. Rediseño del modelo

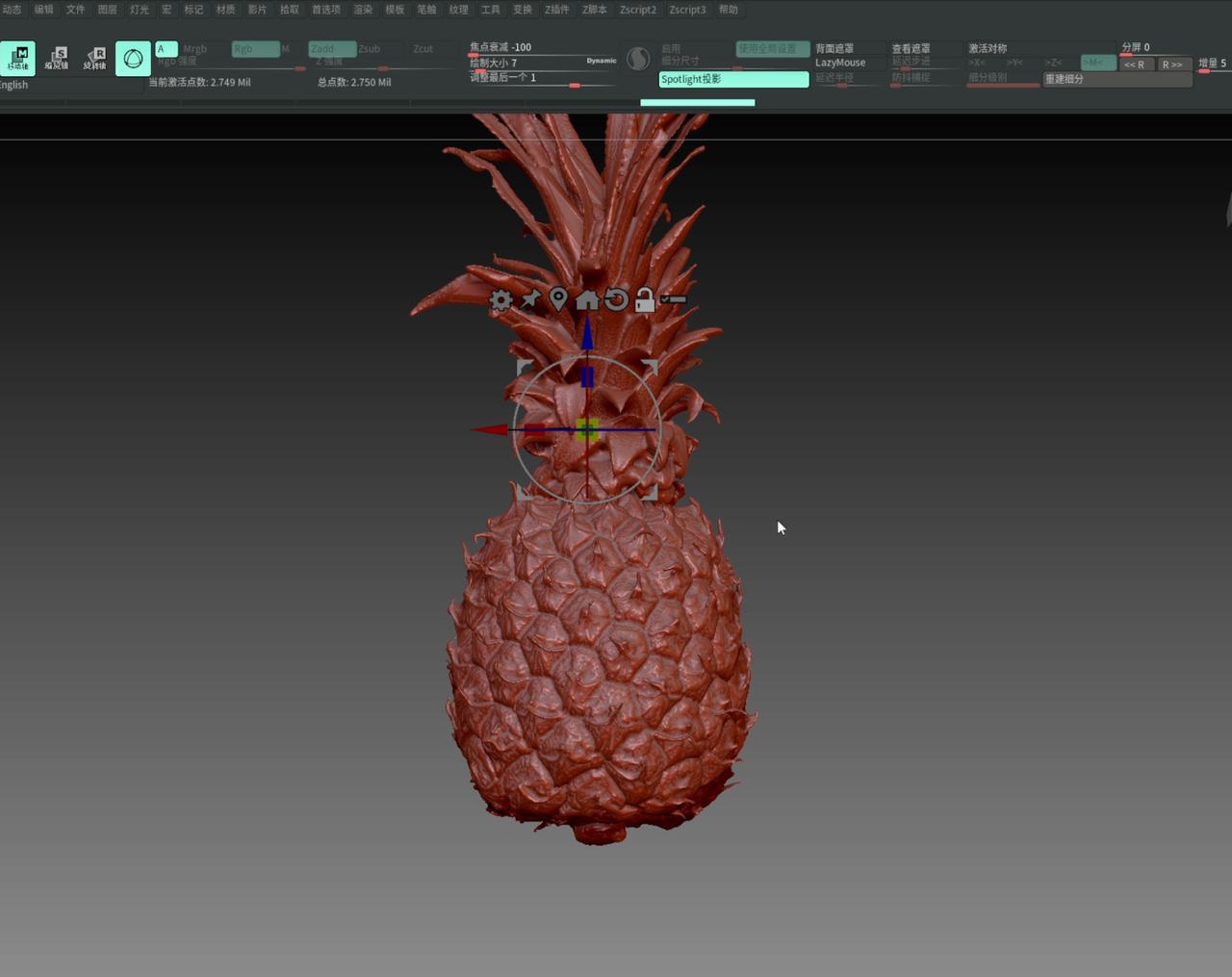

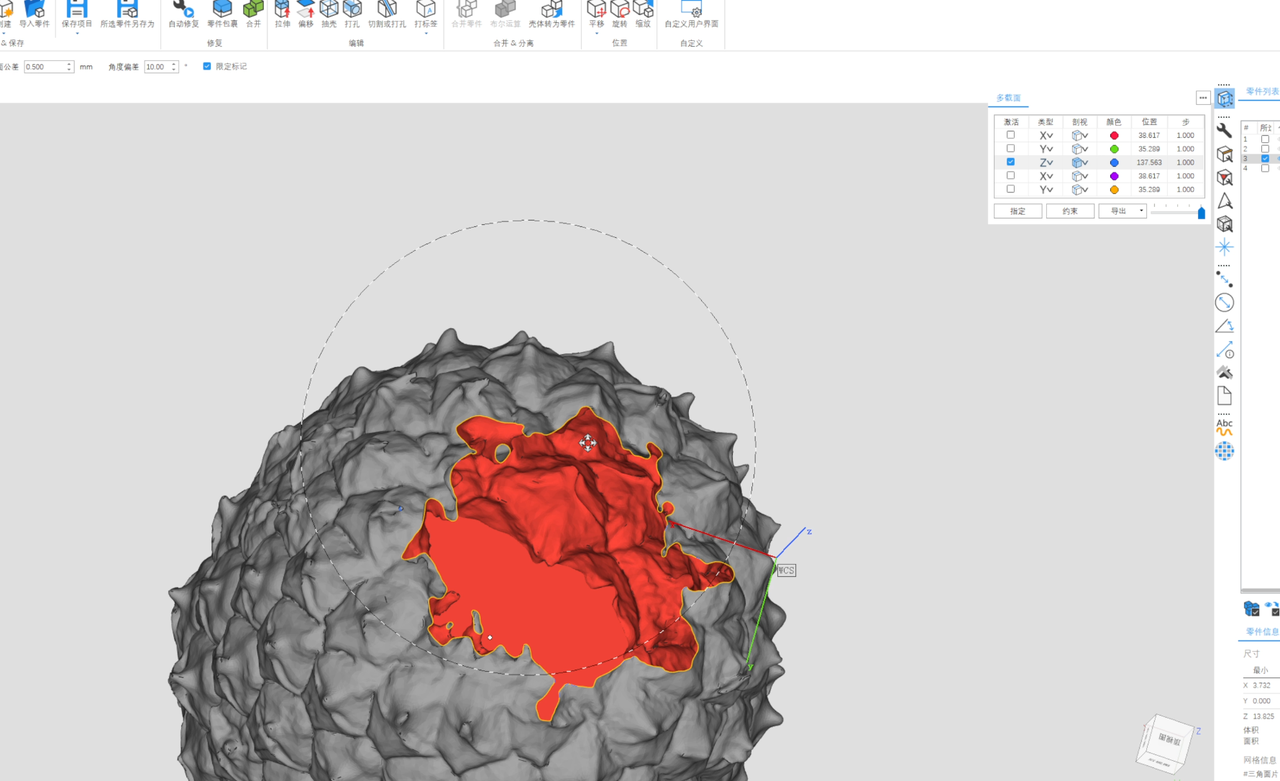

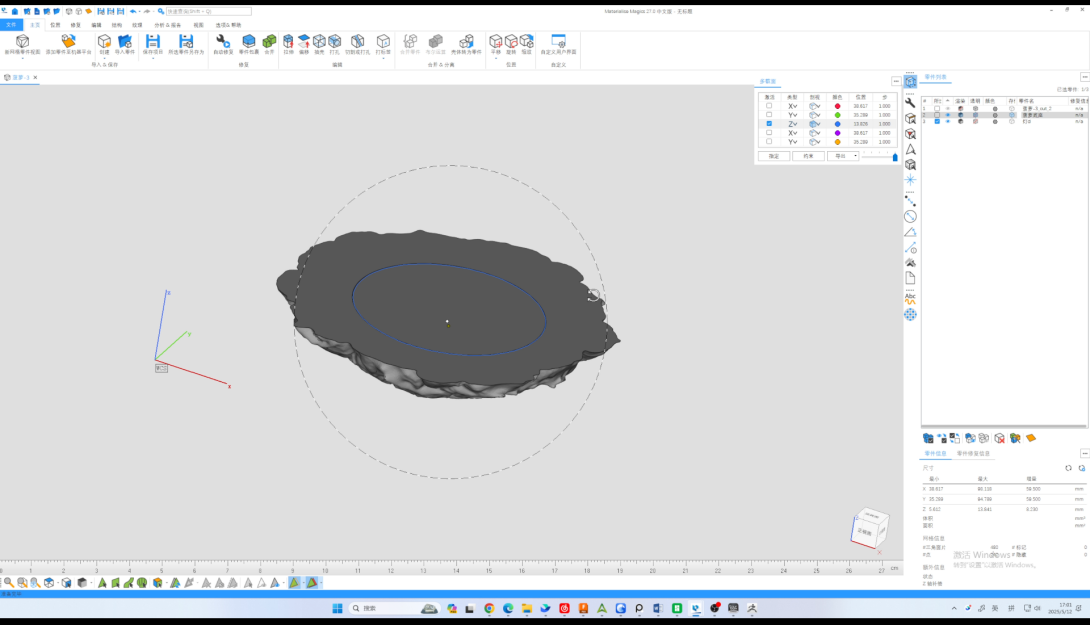

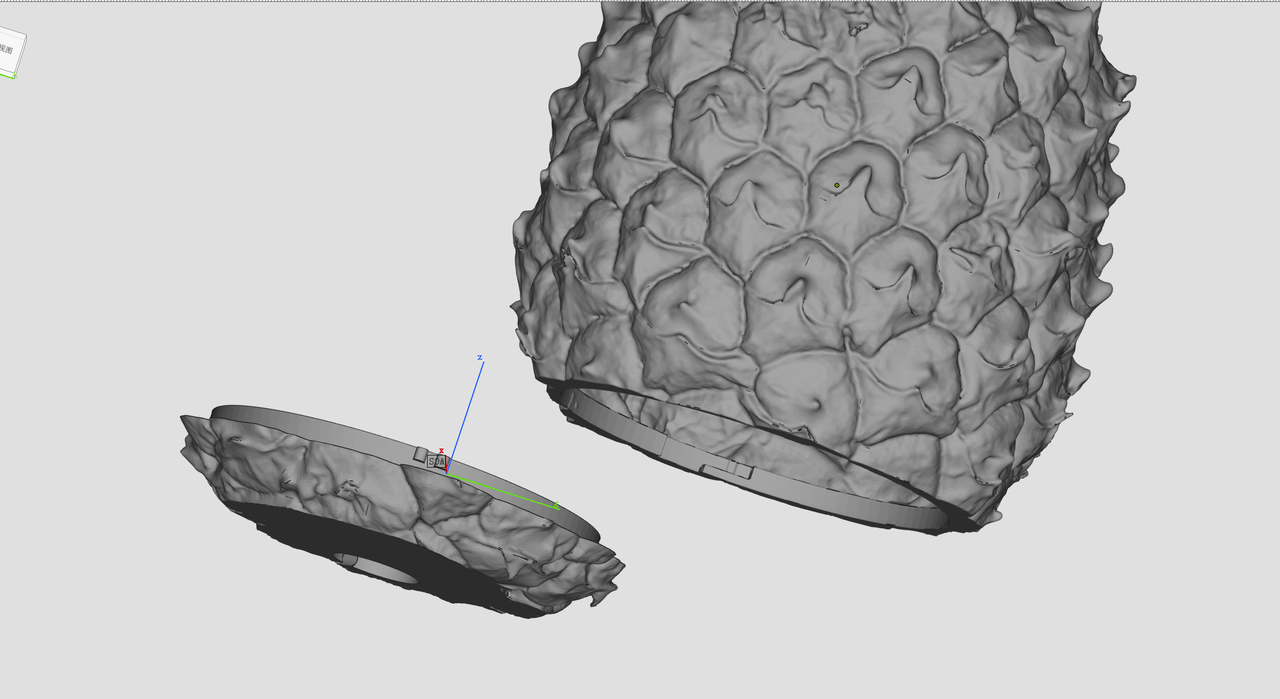

Importá el modelo escaneado en ZBrush para modificar las mallas, reducir la cantidad de polígonos y eliminar bordes filosos o rebabas, lo que va a facilitar mucho la impresión. Después, llevá el archivo reparado a Magics para dividirlo en las secciones superior e inferior, calando el espacio donde irá la lámpara en la parte de abajo.

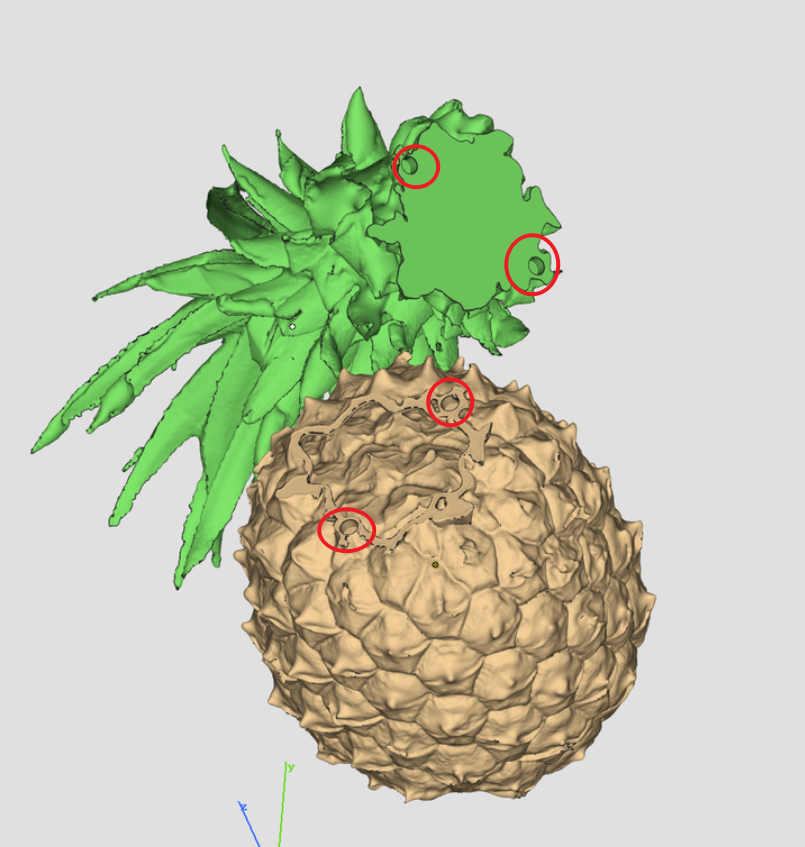

Vaciá el cuerpo principal dándole un espesor de 1.2 mm. Para el ensamblaje de la base, podés modelar una estructura de cierre rotativo o, si recién arrancás con el modelado 3D, optar por una solución simple usando imanes de 6x3 mm. En Magics, realizá las perforaciones precisas para los imanes tanto en las hojas como en el cuerpo para que encajen perfecto.
El modelo final fue subido a Creality Cloud, donde podés consultarlo y descargarlo para usar de referencia.
3. Impresión de la lámpara
Cargá el modelo en el slicer Creality Print para generar el gcode de impresión. El resultado físico final se fabricó utilizando una impresora FDM K2 Plus de extrusión dual, empleando filamento CR-PETG transparente para el cuerpo y Hyper PLA verde para las hojas, logrando un efecto de iluminación único.
