Calibración de cámara en Falcon Design Space para Creality Falcon A1 Pro

Si es la primera vez que lo usás, te recomendamos usar los parámetros de la cámara directo desde [Leer firmware]. Tené en cuenta que la altura de calibración de fábrica de la cámara es de 7 mm; si la altura de tu material supera los 7±1.5 mm, ¡es mejor que vuelvas a alinear la cámara!

Cosas a tener en cuenta

• Luz ambiental: Asegurate de hacer la calibración de día con buena luz y el LED prendido, y evitá hacerla de noche cuando hay poca luz.
• Placa base: Si la mesa de trabajo tiene muchas estructuras circulares parecidas (como los paneles de panal) o refleja mucho, lo ideal es cubrir el área de trabajo con materiales grandes y opacos (hojas A4, madera contrachapada, etc.) antes de calibrar.
• Calibración de la cámara: Si tu máquina tiene la opción [Leer firmware], te recomendamos saltear este paso directo. Asegurate de que la superficie de la tarjeta de calibración esté limpia, bien plana y sin levantarse; cuanto más plana esté, mejor va a ser el resultado.
• Alineación de la cámara: Al marcar los puntos de coordenadas, fijate que el grosor del material coincida con el grosor real de lo que vas a grabar.
• Movimiento de la cámara: Si se mueve la cámara, vas a tener que alinearla de nuevo.
• Cambio de grosor del material: Si el grosor cambia bastante (más de 3 mm), también hay que volver a alinear.

Cómo conectar el equipo a la cámara

Usá un cable USB para conectar el puerto TYPE-C al puerto de la Creality Falcon A1 Pro. Tené en cuenta que Falcon Design Space no puede conectarse a varios equipos al mismo tiempo. El software va a conectar automáticamente el equipo a la interfaz de calibración de cámara de la Creality Falcon. Si no engancha, fijate bien si el cable USB Tipo-C está enchufado al puerto de computadora del equipo. Necesitás que la versión de Falcon Design Space sea V1.7.7 o superior.

Operación de calibración de la cámara (Configuración inicial)

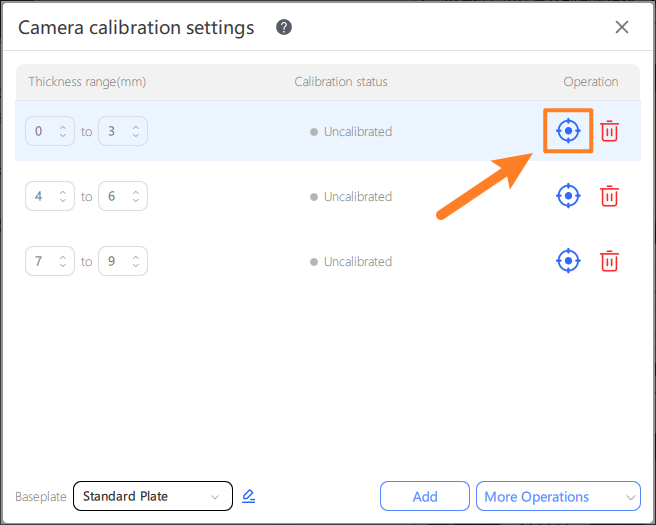

Se pueden configurar distintos grosores y placas base:

1. Los parámetros de calibración se pueden guardar para distintas placas base con diferentes alturas. Acordate de cambiar la opción 【Placa base】 cuando la cambies físicamente.
2. Te recomendamos agregar una calibración de rango para los grosores de 1 a 3 mm. Así, el sistema adapta automáticamente los parámetros para el grosor que elijas en la biblioteca de materiales. Si el grosor elegido no está en el rango o no es estándar, el sistema va a usar los parámetros del primer rango por defecto.
3. Si la posición de la cámara no se movió y solo cambia la altura del material, podés saltear este paso e ir directo a la alineación.

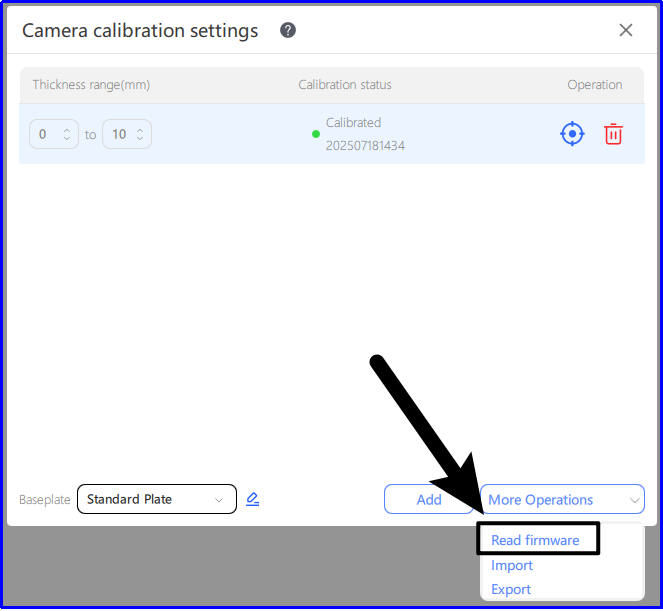

4. Podés elegir [Leer firmware] en [Más operaciones] para traer los parámetros de fábrica y usarlos de una.

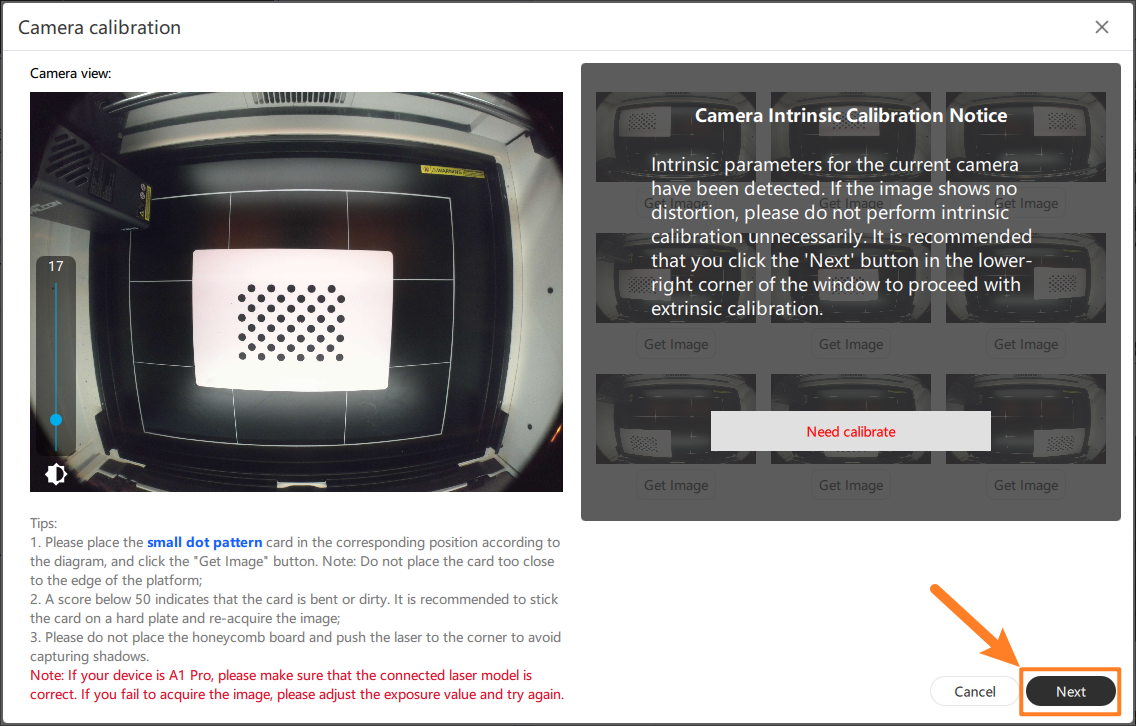

Operación de calibración de la cámara (Proceso)

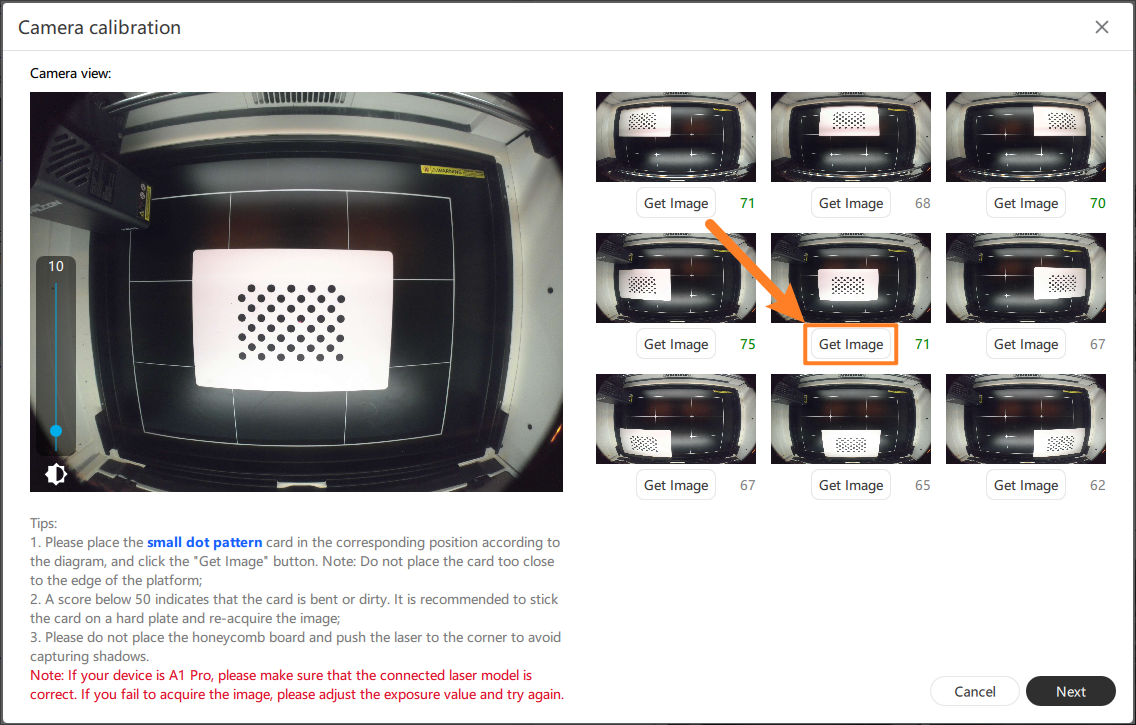

Poné la tarjeta de calibración donde te indica y hacé clic para capturar la imagen:

1. La calibración se hace con una cuadrícula de nueve puntos; andá moviendo la tarjeta según el dibujito del software.
2. Si no te toma la imagen, podés ir moviendo la tarjeta hacia el centro de a 1 a 3 mm por vez.
3. Guarda con el módulo láser cuando se mueve durante la calibración, para no tapar la tarjeta.
4. Podés ajustar el brillo con la [Barra de exposición] a la derecha. Si el puntaje de calibración es muy bajo, tocá esto.
5. Para las fotos capturadas, se recomienda un puntaje de ≥50 para que quede joya; los puntajes >1 sirven pero con un poco menos de calidad.

Nota: Si en tu compu ya hiciste la alineación de la cámara antes, podés darle a Siguiente para saltear esto y no hacerlo de nuevo.

Alineación de la cámara

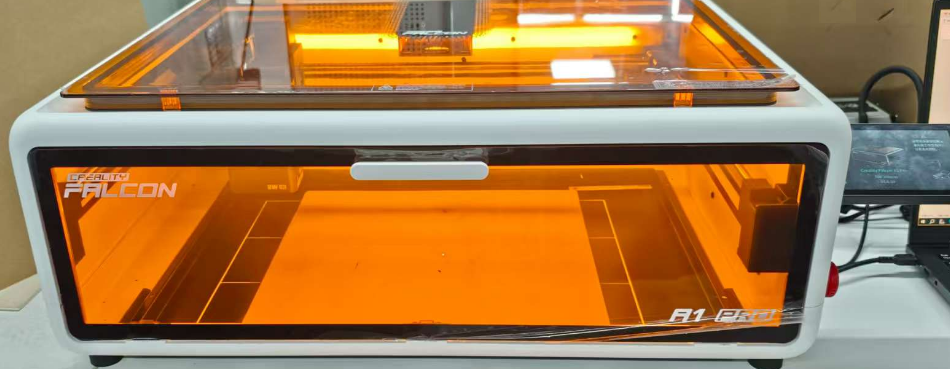

1. Poné el material que sea más grande de 250x250 (la placa de madera estándar que viene de fábrica) bien en el centro, y cerrá la tapa protectora.

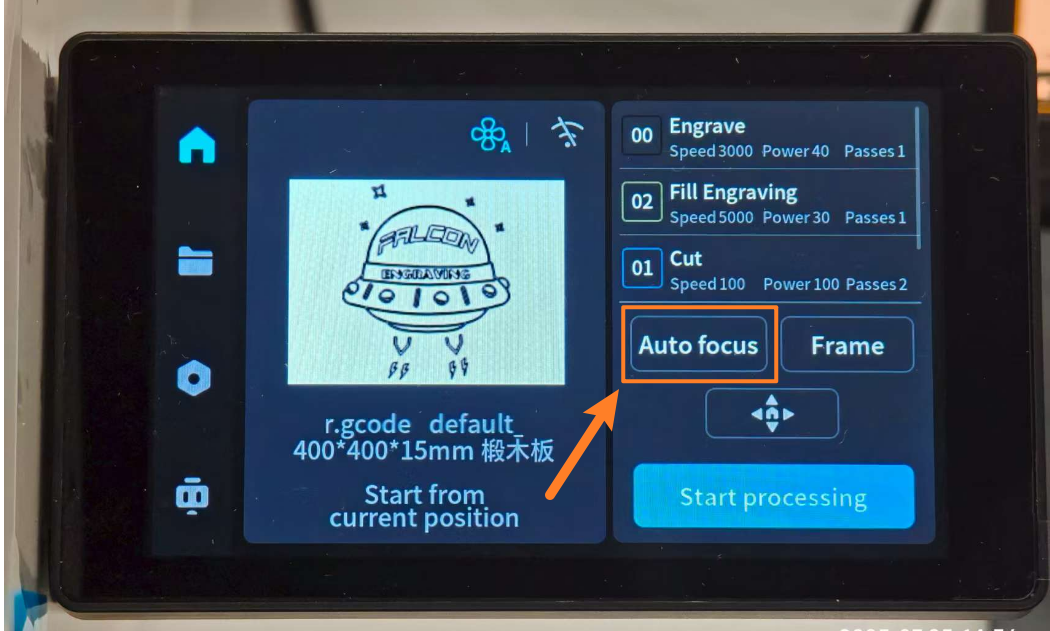

2. Elegí cualquier archivo en la pantalla para hacer el autoenfoque.

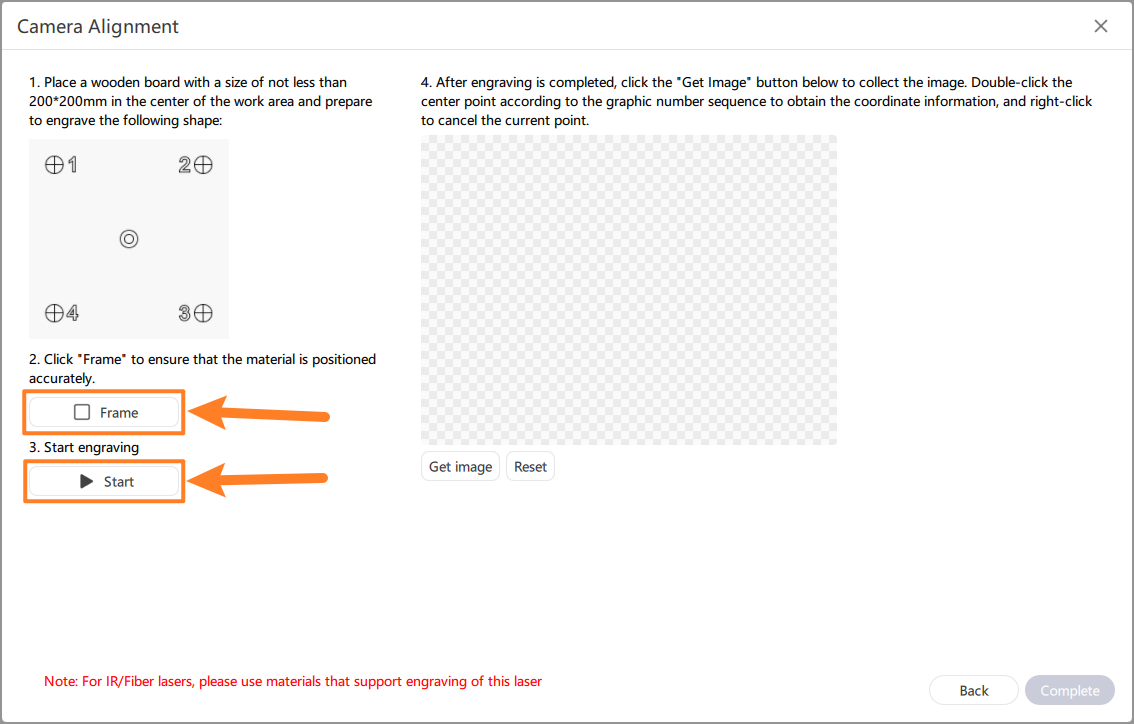

3. Después de eso, hacé clic en [Marco] para definir la zona de grabado y dale a [Iniciar] para arrancar. Si necesitás acomodar el material, podés hacer el recorrido del borde, abrir la tapa, acomodarlo, cerrar la tapa y arrancar a grabar.

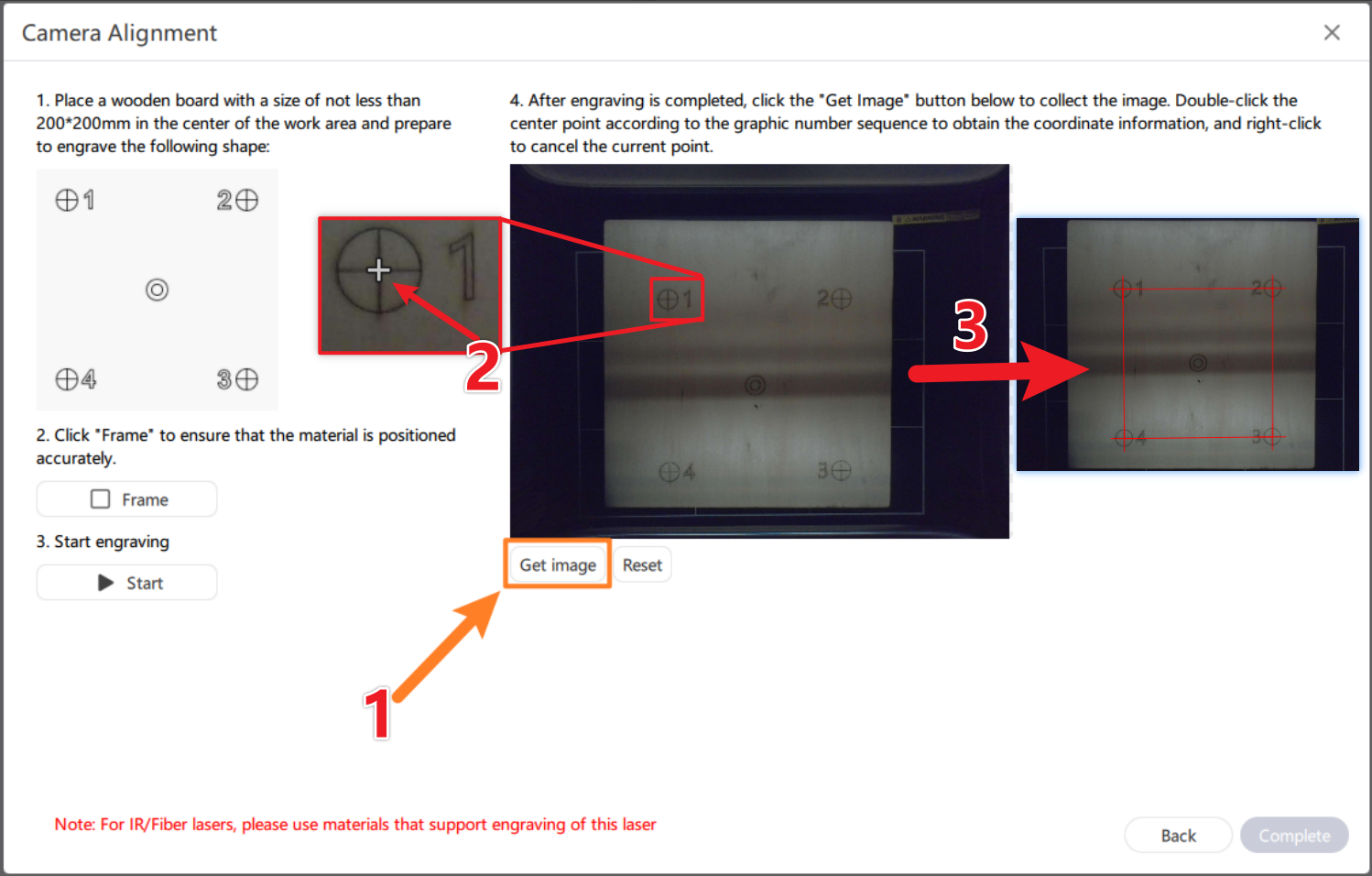

4. Hacé clic en [Obtener imagen] para ver la foto de la calibración grabada. Hacé doble clic en el punto central de 1, 2, 3 y...
