En esta guía vas a encontrar los pasos detallados para cambiar el sensor de nivelación de tu impresora serie i7. Seguí las instrucciones con cuidado para asegurar una calibración precisa y evitar daños en los componentes del cabezal. Es un proceso sencillo, pero requiere que prestes atención a la posición de los cables.
Sensor de nivelación automática i7
Este componente se encarga de calibrar automáticamente la distancia entre el nozzle y la build plate para garantizar que la primera capa quede perfecta y bien adherida.
Herramientas necesarias
- Llave Allen (H2.0)
Procedimiento
Preparación de seguridad
Por tu seguridad personal y para no dañar la máquina, apagá la impresora y desenchufá el cable de corriente antes de empezar. No trabajes con el equipo encendido.
Antes de arrancar, fijate que la cama caliente y el hotend se hayan enfriado por completo para evitar quemaduras.
Retirá el ventilador de enfriamiento del hotend viejo
Sacá el cable del cabezal

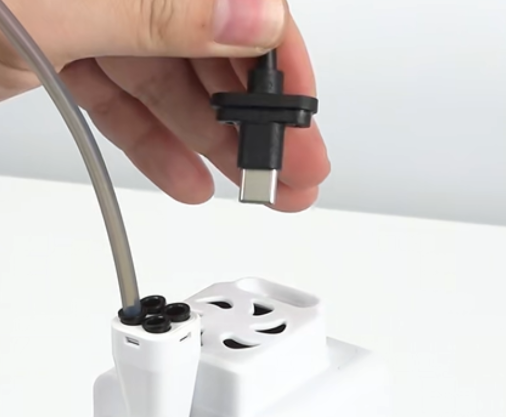

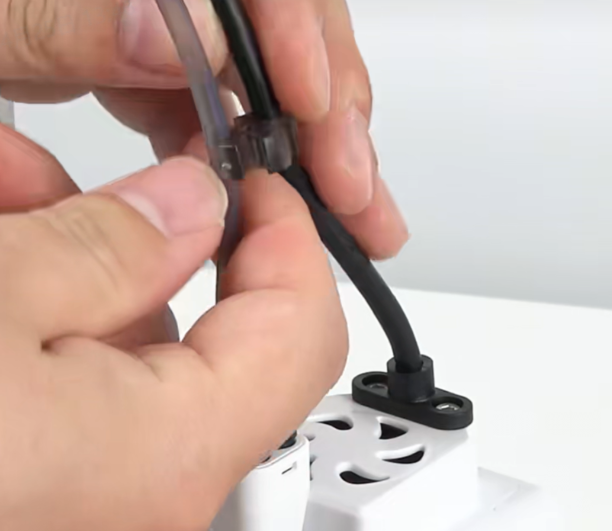

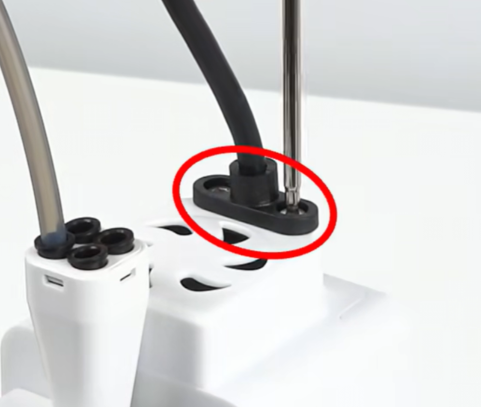

Retirá el clip que sujeta el bowden tube de PTFE y el cable del cabezal. Usá la llave Allen para sacar los dos tornillos de fijación del cable y después desconectalo.
Sacá el ventilador de enfriamiento del extruder

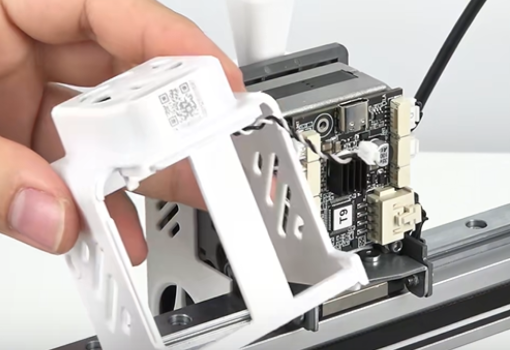

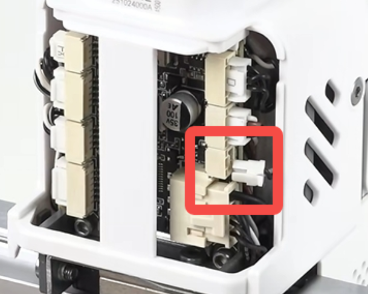

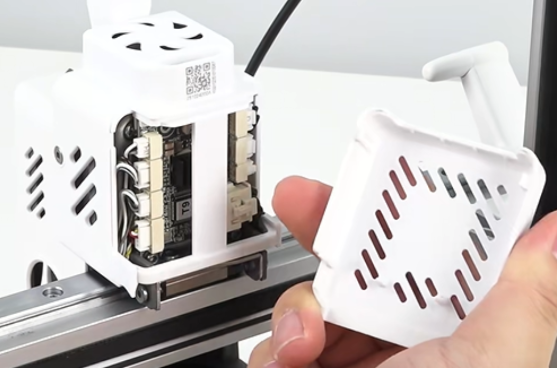

Retirá la tapa trasera del cabezal de la i7 y desconectá el terminal del ventilador del extruder. Podés usar una pinza pequeña si te resulta más cómodo.

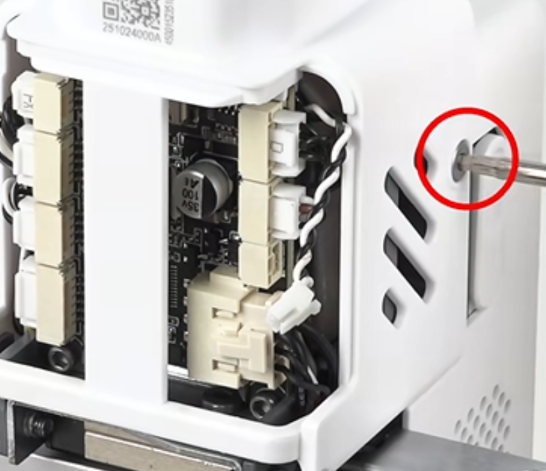

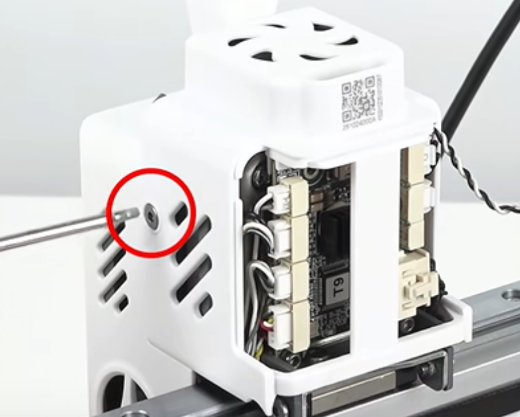

Aflojá los tornillos izquierdo y derecho que sujetan la carcasa trasera del extruder y sacala.
Desmontá el cabezal

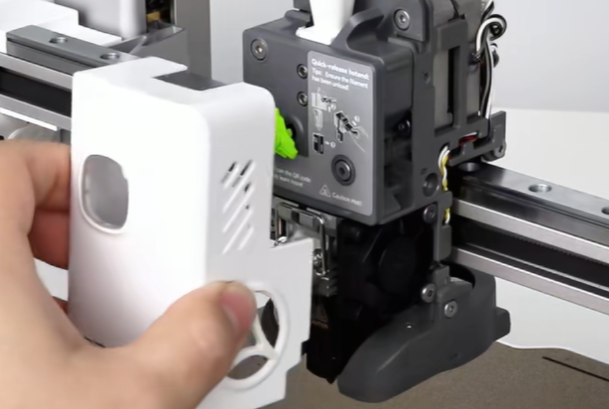

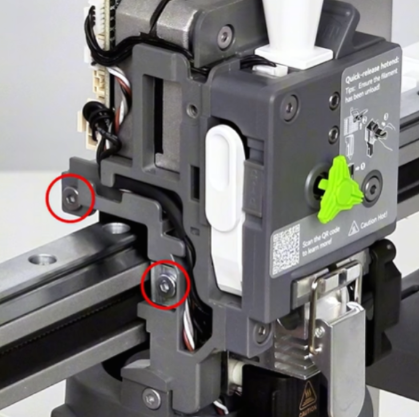

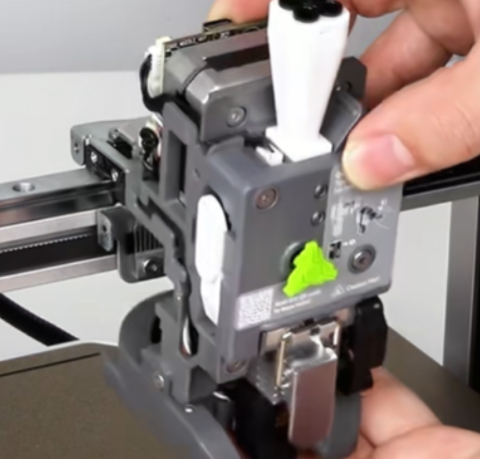

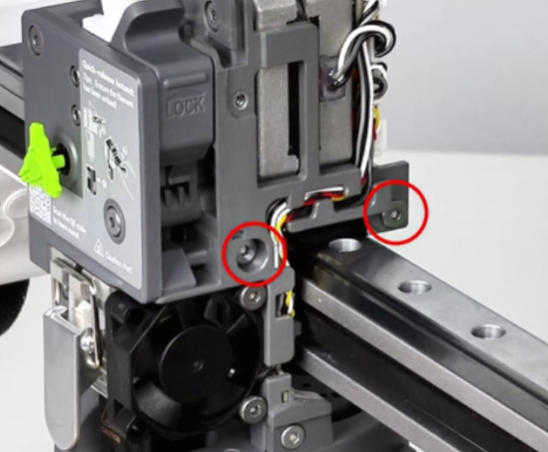

Sacá la tapa frontal del cabezal, retirá los cuatro tornillos que lo sujetan y sacá el cabezal completo.
Poné la placa del cabezal frente a vos, desconectá el terminal del lado izquierdo y sacá el cable de la ranura guía.
Retirá la funda de silicona del hotend y el hotend de cambio rápido.
Usá la llave Allen (H2.0) para sacar los tornillos de fijación del bloque calefactor del hotend en la parte trasera, aflojá el conjunto y retirá el bloque aislante.
Sacá los cuatro tornillos de fijación del sensor de nivelación de la i7 y deslizalo hacia adelante para retirarlo.
Instalá el nuevo sensor de nivelación
Prepará el sensor nuevo. Pasá el cable por la abertura del cabezal y deslizá el sensor en la ranura guía.
Prestá atención a cómo acomodás el cable del bloque calefactor del hotend. Una vez que esté en la posición correcta, ajustá los cuatro tornillos de fijación siguiendo una secuencia en diagonal.
Volvé a poner el bloque aislante y el bloque calefactor, ajustá los dos tornillos traseros y después aflojalos media vuelta (hacia la izquierda).
Insertá el hotend de cambio rápido y cerrá la traba. Ahora sí, ajustá del todo los tornillos de fijación del bloque calefactor. Al terminar, verificá que el hotend se pueda poner y sacar sin problemas.
Acomodá los cables prolijamente en su ranura y volvé a conectar el terminal.
Volvé a instalar el cabezal en el soporte del eje X y ajustá los cuatro tornillos de fijación.
Poné de nuevo la carcasa trasera del extruder, ajustá los dos tornillos, conectá el terminal y cerrá la carcasa.
Por último, reconectá el cable del cabezal, ajustá los tornillos y volvé a poner el bowden tube de PTFE con su clip.
