Esta guía te explica cómo instalar los limit switches en tu grabadora láser Phecda para mejorar la precisión y seguridad del equipo. Vas a necesitar una impresora 3D para fabricar los soportes necesarios antes de arrancar con el montaje de los componentes.
Notas de uso
Esta guía de instalación de limit switches es solo para usuarios que tengan una impresora 3D, ya que las piezas del tutorial las tenés que imprimir vos. Para usar los archivos de los modelos oficiales, fijate de elegir los limit switches que aparecen en la imagen de abajo (buscalos en tiendas online como Amazon o AliExpress como "CR-10S limit switch").

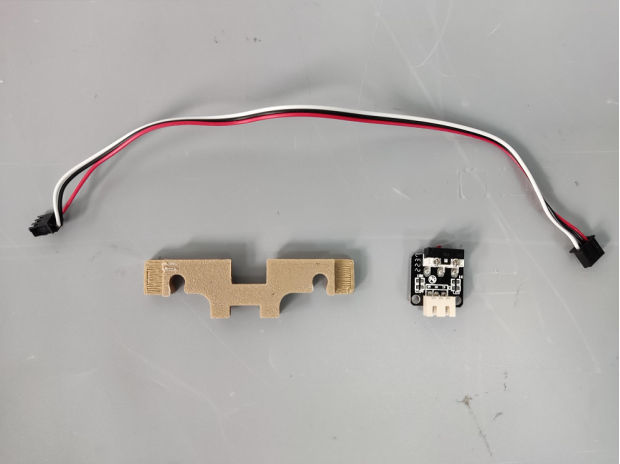

Lista de materiales
● Limit switch x2
● Cable XH2.54-3P de 15 cm x1
● Cable XH2.54 3P de 140 cm x1
● Precintos x5
● Tornillo PM3*8 x1
● Tornillos autorroscantes PM3*6 x2
● Modelo impreso para el eje X x1
● Modelo impreso para el eje Y x1
Descarga de modelos STL
Bajate los archivos para imprimir los soportes desde estos links:
Eje X: https://drive.google.com/file/d/193AMYL0baBkOGaarZtu4bTabPZLMSriz/view?usp=sharing
Eje Y: https://drive.google.com/file/d/1CSkMJcE6RMgEcmc_w9MLDWho-t7GGrFG/view?usp=sharing
Guía de instalación
Para el eje Y, el primer paso es instalar el limit switch sobre la pieza que imprimiste. Asegurá bien el componente para que no tenga juego durante el funcionamiento.
Configuración de parámetros

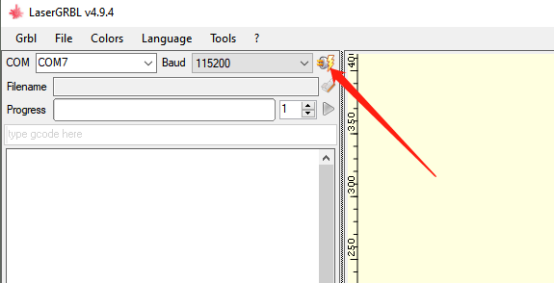

Método 1: Configurá el valor del limit switch en LaserGRBL. Primero abrí el software, elegí el puerto y el baud rate correctos, y después dale clic al botón de Conectar (marcado con la flecha roja).
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
