Esta guía te va a mostrar cómo revisar si tu impresora Saturn 2 puede funcionar normalmente si la PCB del interruptor de encendido está desconectada. Es un paso muy útil para descartar problemas técnicos si algo anda mal.
Herramientas y materiales
Llave Allen de 2.0 mm x 1, llave Allen de 2.5 mm x 1 y papel A4.
Video del tutorial
Video del tutorial
Precauciones
Este método se usa para determinar si la máquina puede operar normalmente cuando la PCB del interruptor de encendido está desconectada.
Nota: No uses la impresora de forma continua con este método para evitar fallos.
Instrucciones

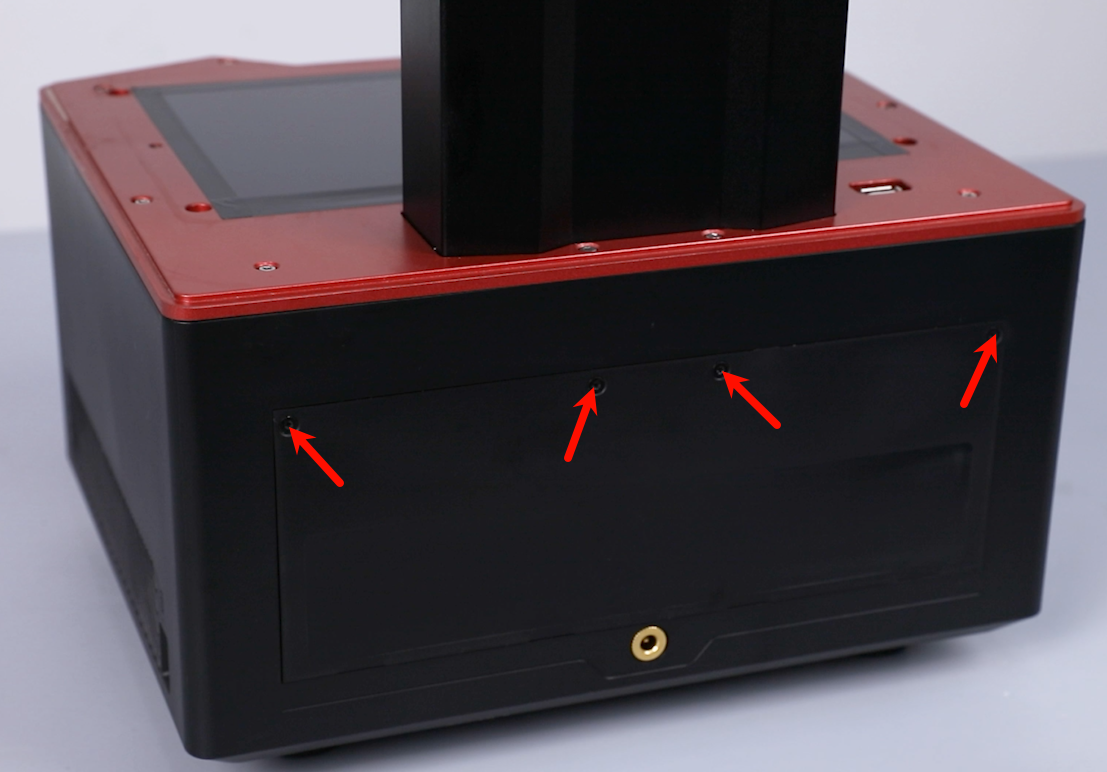

Aflojá los 4 tornillos que sujetan la cubierta trasera de la impresora con una llave Allen de 2.0 mm y sacala.

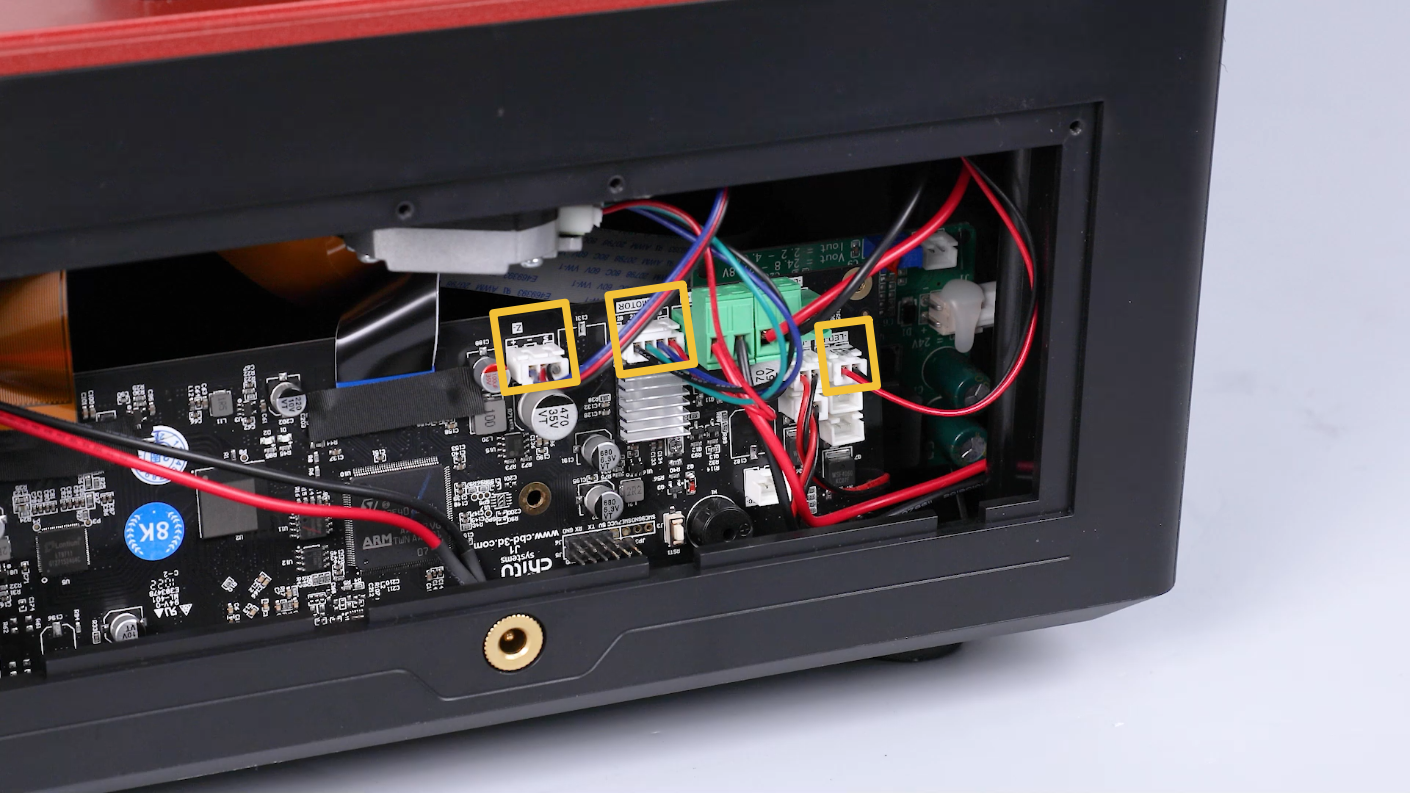

Desenchufá los cables del purificador de aire, el motor y el limit switch en la placa base.

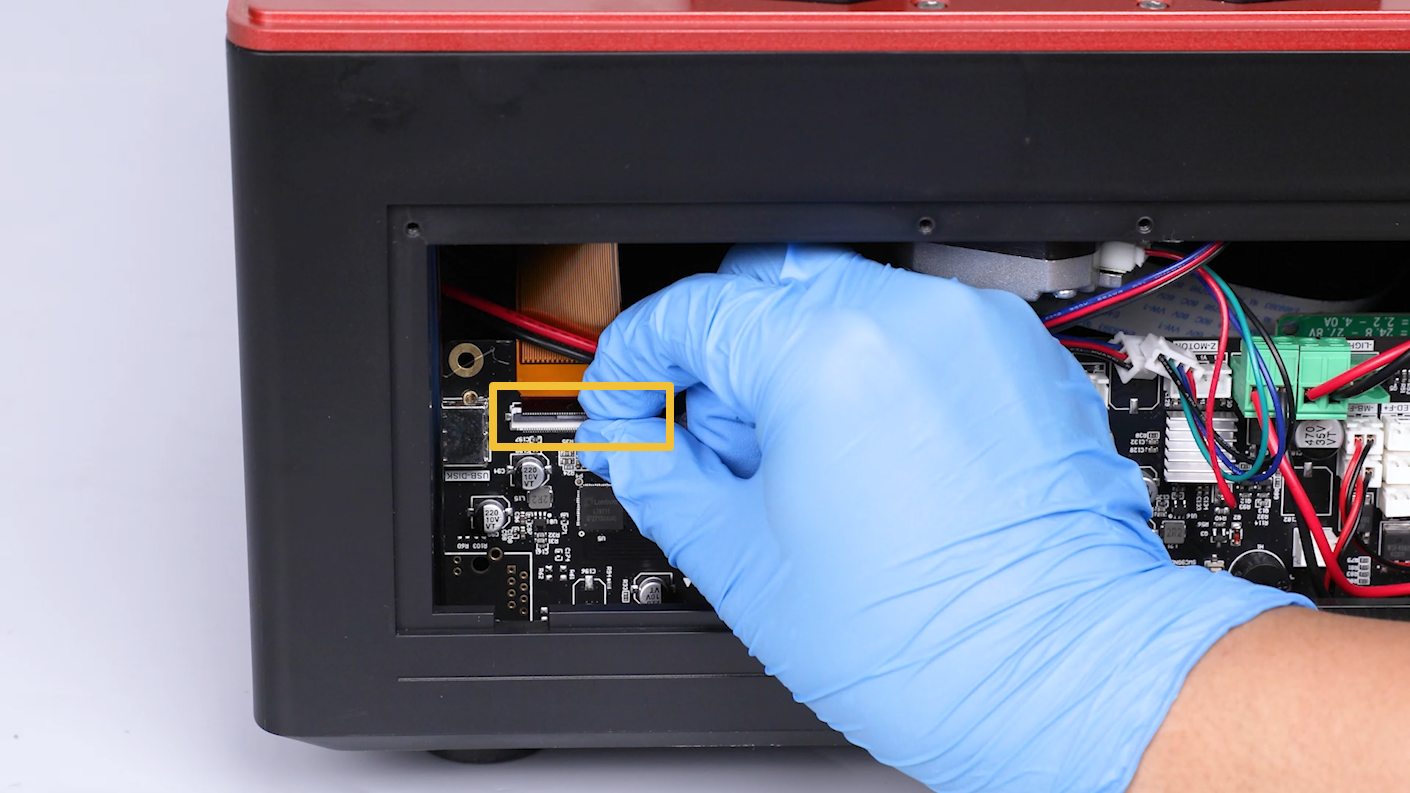

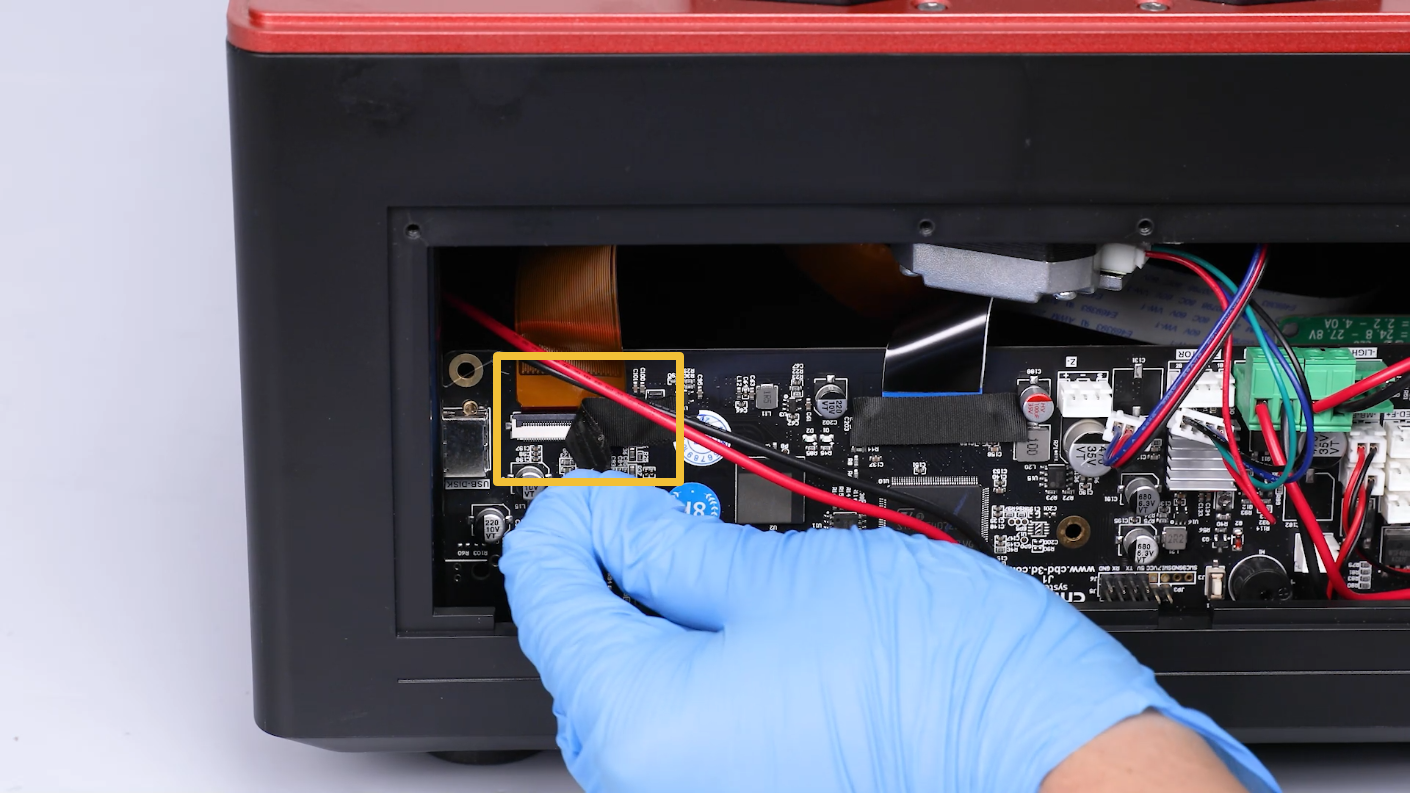

Despegá la cinta negra que está en el puerto de la pantalla LCD en la placa base. Levantá la presilla del puerto y sacá el cable del puerto de la pantalla LCD. Nota: Guardá la cinta para usarla después.

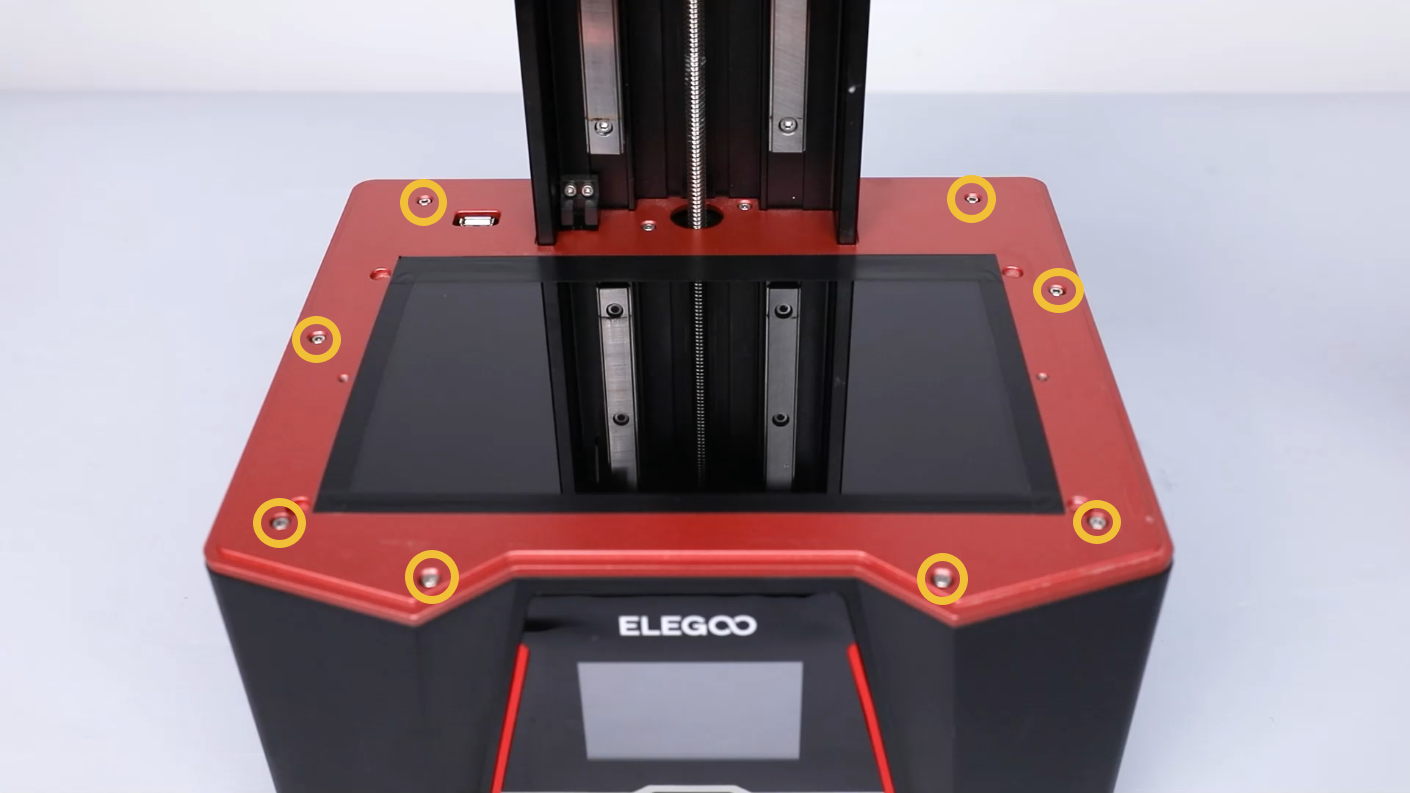

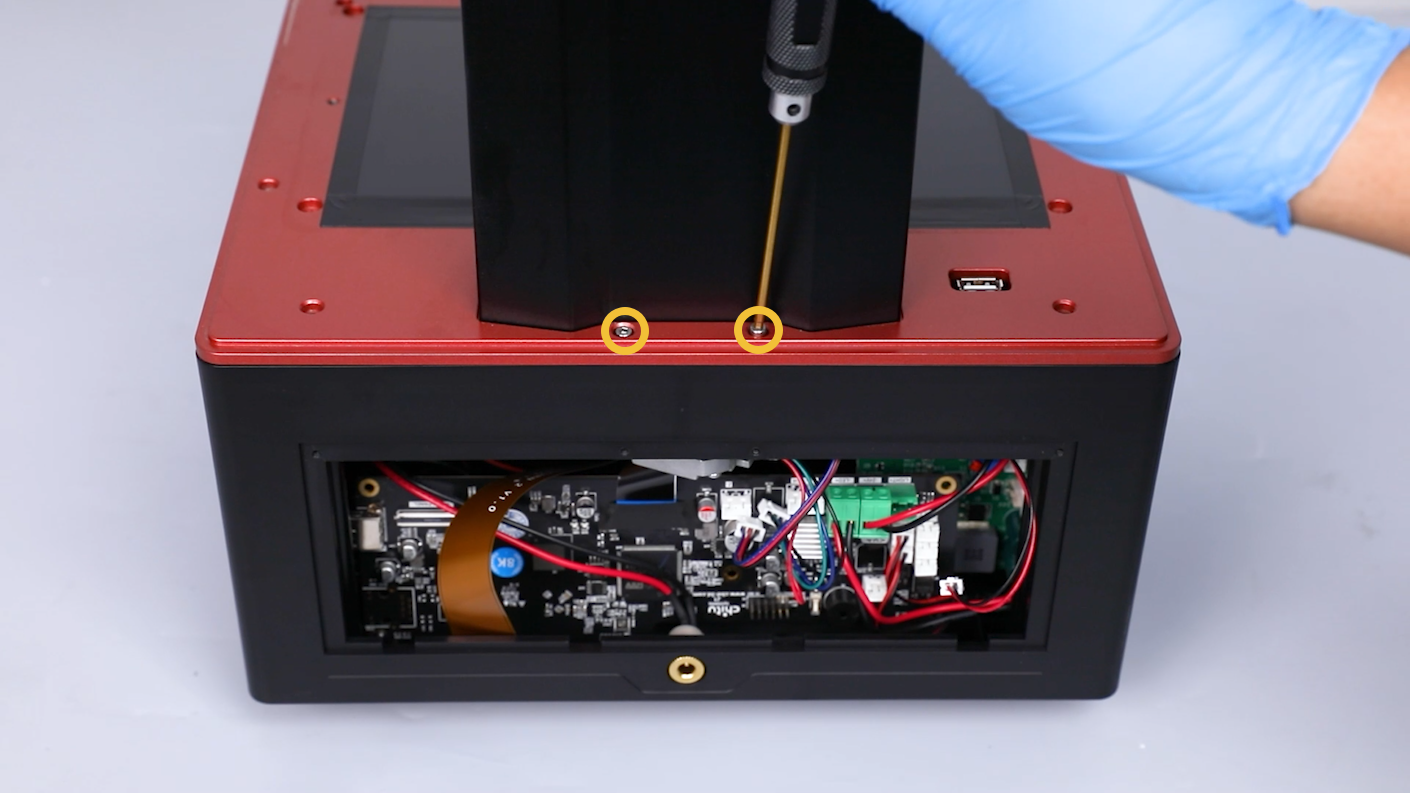

Aflojá los diez tornillos que sujetan la carcasa intermedia con una llave Allen de 2.5 mm.

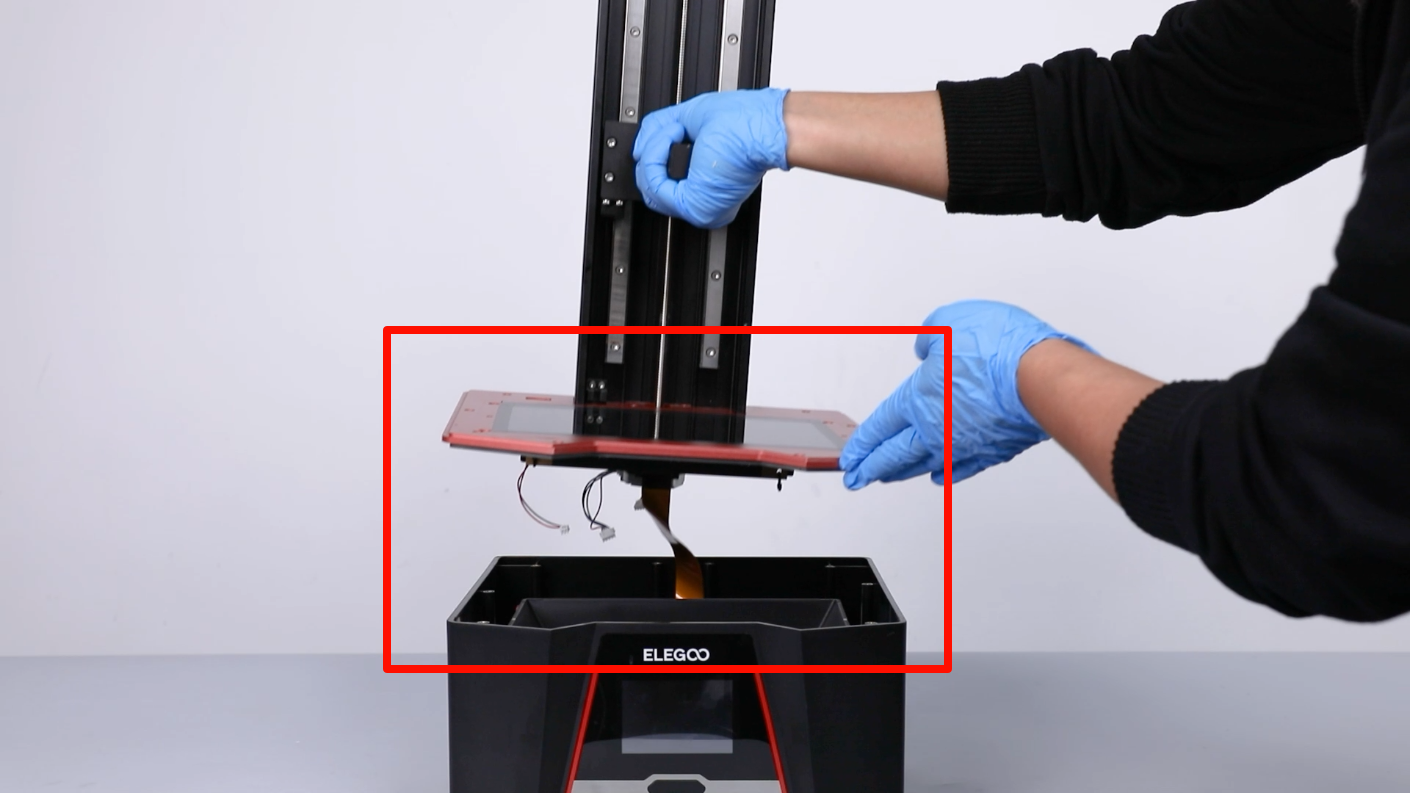

Levantá la carcasa intermedia para sacarla. Nota: Organizá los cables internos para no dañarlos.

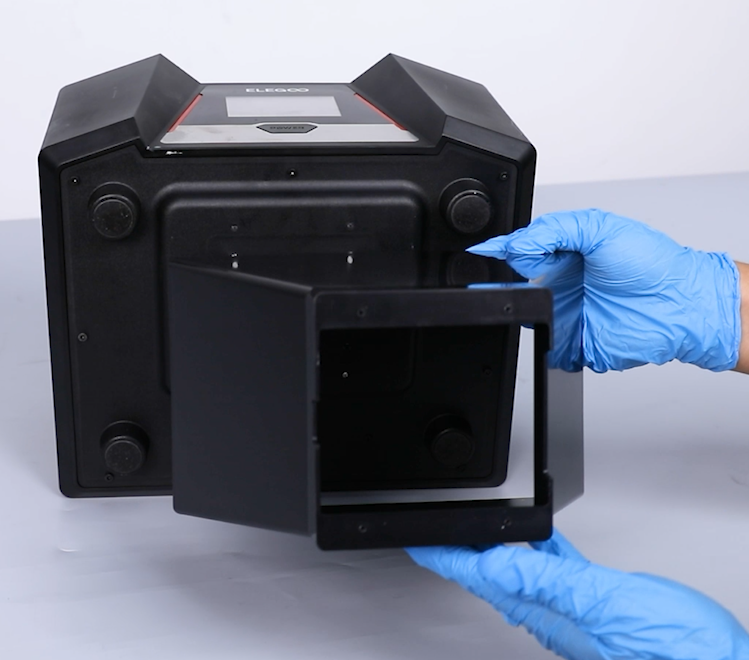

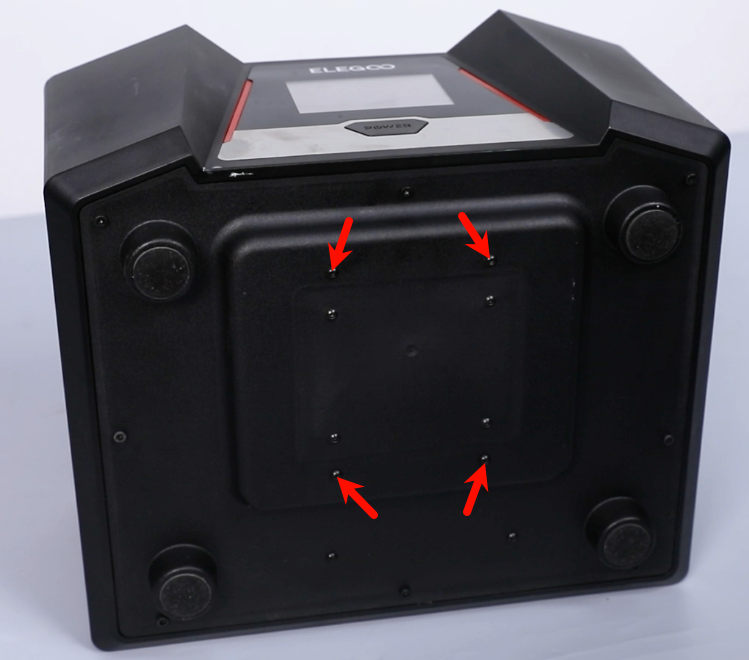

Aflojá los 4 tornillos que sujetan la protección de la lente en la cubierta inferior de la impresora con una llave Allen de 2.0 mm y sacala. Nota: Sostené la protección de la lente para que no se caiga mientras aflojás los tornillos.

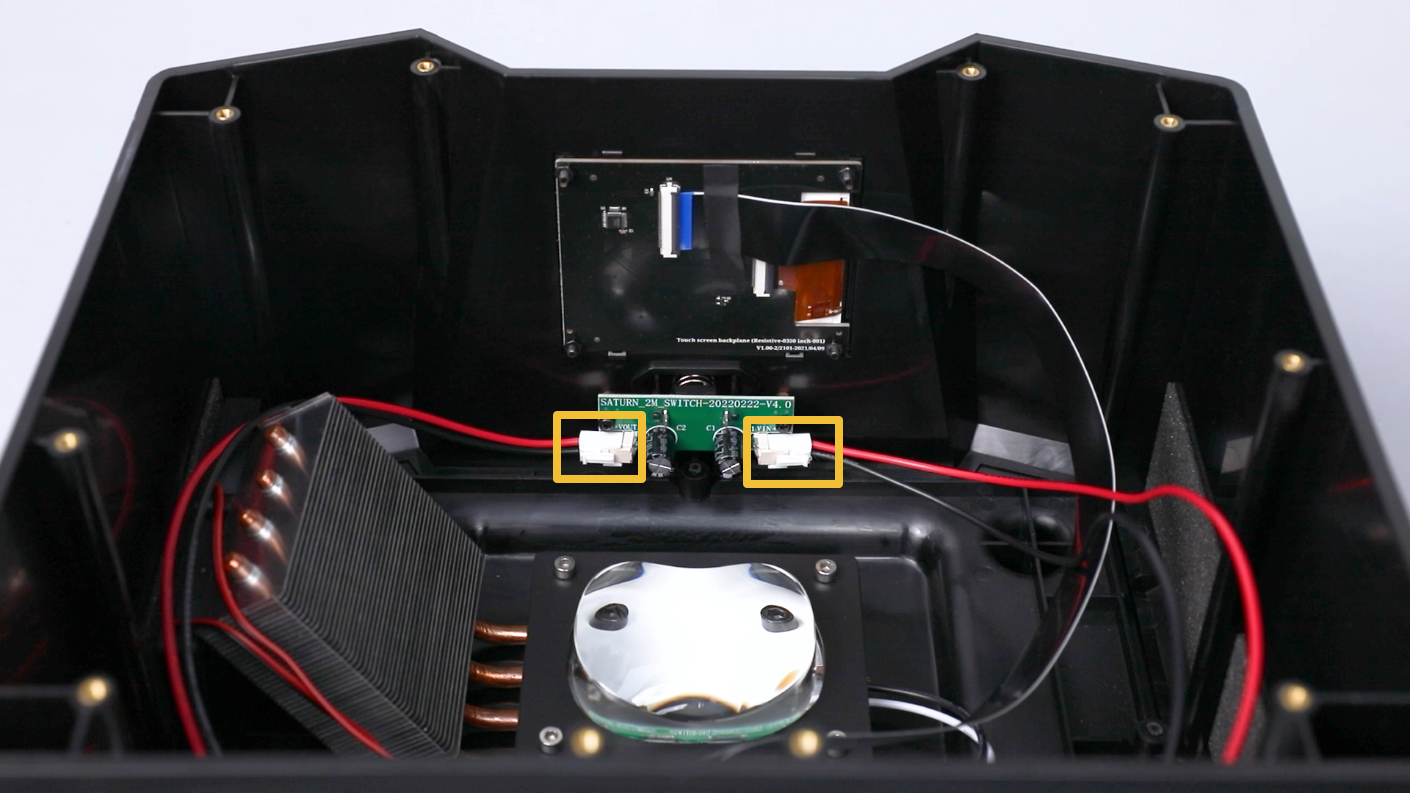

Desconectá los dos cables de conexión en la PCB del interruptor de encendido.
Prepará dos cables de conexión y pelá los extremos.
Insertá los dos trozos de cable de conexión en los puertos correspondientes de la PCB. Nota: El cable rojo se conecta al núcleo rojo y el cable negro al núcleo negro.
Prepará una hoja de papel A4 y ponela sobre la superficie de la lámpara UV para evitar el encandilamiento cuando la lámpara UV esté encendida.
Enchufá el cable de alimentación de la impresora y la pantalla táctil se va a encender. Nota: Si la pantalla táctil no prende, puede que el cable de conexión esté flojo. Desenchufá el cable de alimentación y volvé a conectar el cable.
En la pantalla táctil, hacé clic en Tool - Exposure - Next.
Revisá si la luz UV se prende y si la impresora se reinicia cuando la luz UV se activa. Si la luz UV se prende normalmente.
Nota: Contactá al soporte técnico oficial para cualquier comentario sobre la prueba.
Desenchufá el cable de alimentación. Sacá el cable de conexión entre los dos cables.
Insertá los dos cables en la PCB del interruptor de encendido.
Poné la protección de la lente en su posición alineándola con las dos ranuras. Ajustá los 2 tornillos con una llave Allen de 2.0 mm.
Alineá la carcasa intermedia con los agujeros de los tornillos y ponela en su lugar. Ajustá los diez tornillos con una llave Allen de 2.5 mm. Nota: Organizá los cables internos para no dañarlos.
Reconectá el cable del purificador de aire al puerto LED-F en la placa base. Reconectá el cable del motor al puerto Z-MOTOR en la placa base. Reconectá el cable del limit switch al puerto Z- en la placa base.

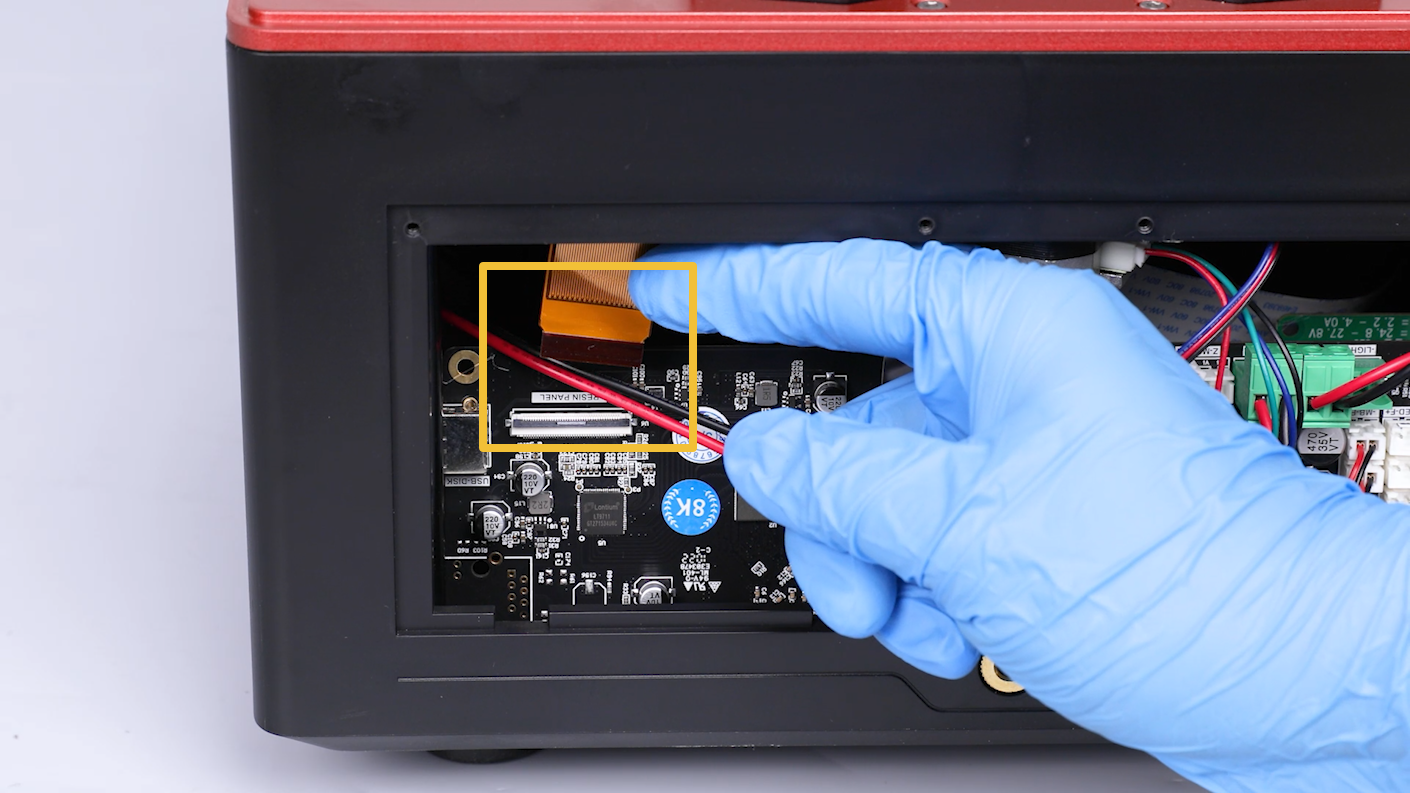

Insertá el cable de la pantalla LCD en el puerto de la placa base. Pegá la cinta negra en el puerto del cable de la pantalla LCD. Nota: El cable de la pantalla LCD tiene una posición de instalación fija.
Poné la cubierta trasera alineándola con los agujeros de los tornillos. Ajustá los 4 tornillos de la cubierta trasera con una llave Allen de 2.0 mm.
