Para que puedas ver mejor el interior de la cámara de la impresora y mejorar la iluminación general, preparamos esta guía técnica. Acá te explicamos paso a paso cómo instalar la tira de LED y de qué manera podés controlarla mediante software.
Cómo instalar la luz LED en tu AD5M
1. Descargá el archivo del modelo 3D para la placa de montaje de la tira de LED desde el sitio oficial.

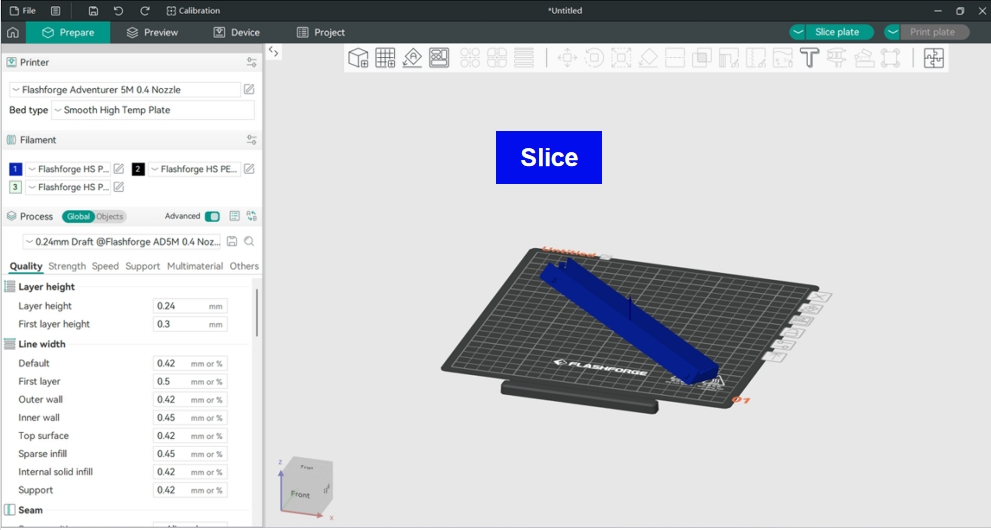

2. Importá el archivo en Orca-Flashforge. Ubicá bien el modelo, seleccioná el tipo de impresora, el filamento y los parámetros de impresión, y después hacé el slice del modelo.

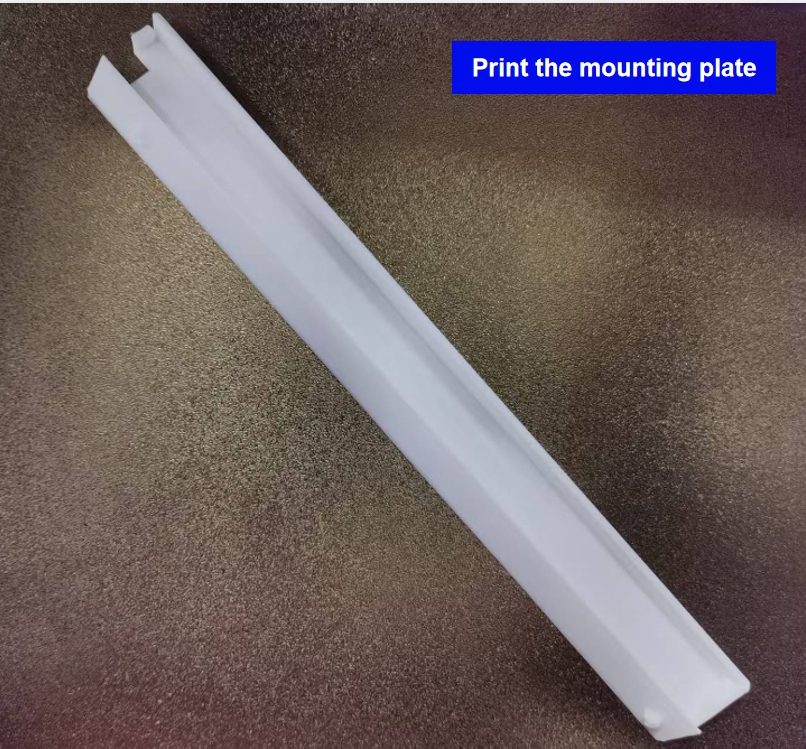

3. Una vez que termine el proceso, mandá el archivo a la impresora 3D correspondiente para imprimir la placa de montaje.

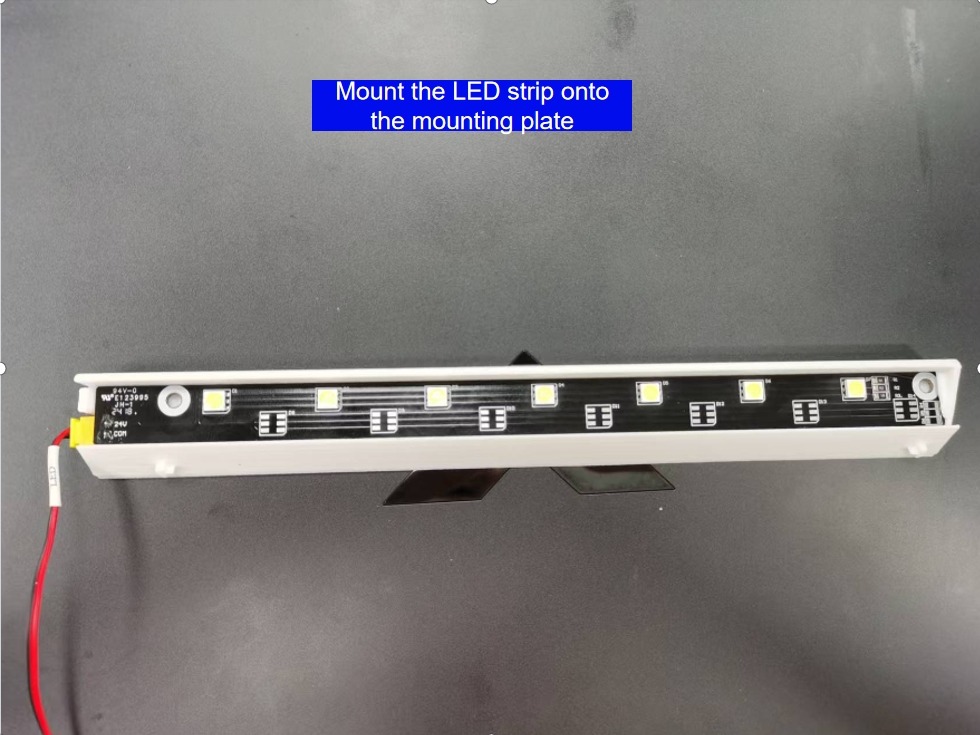

4. Armá la tira de LED en la placa que imprimiste, tal como se muestra en las imágenes de referencia.

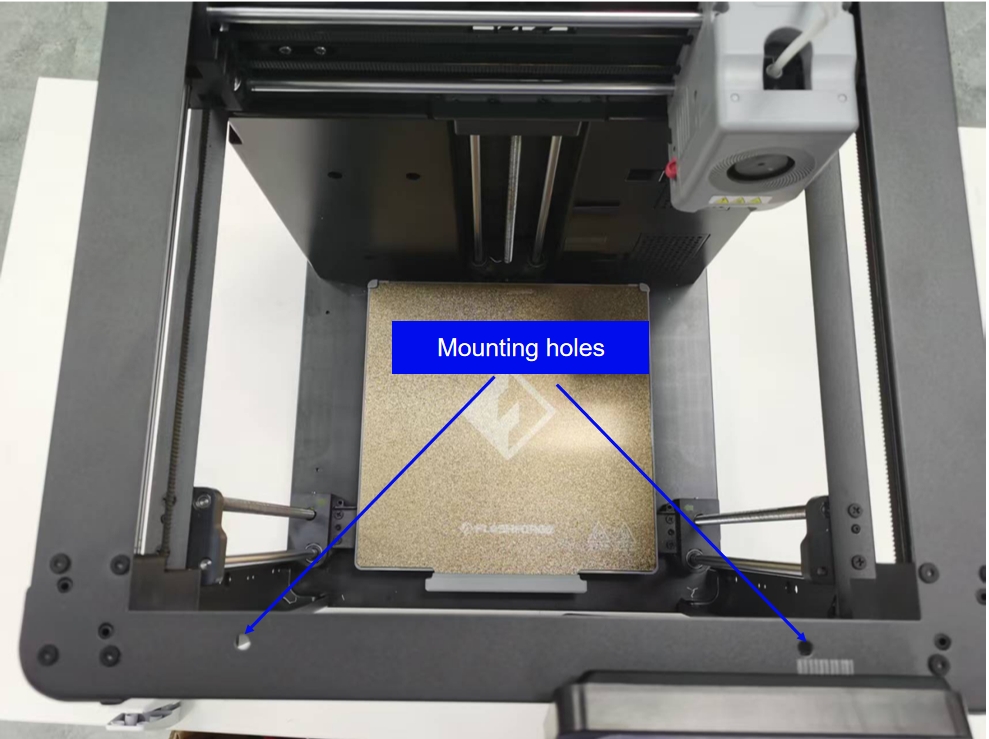

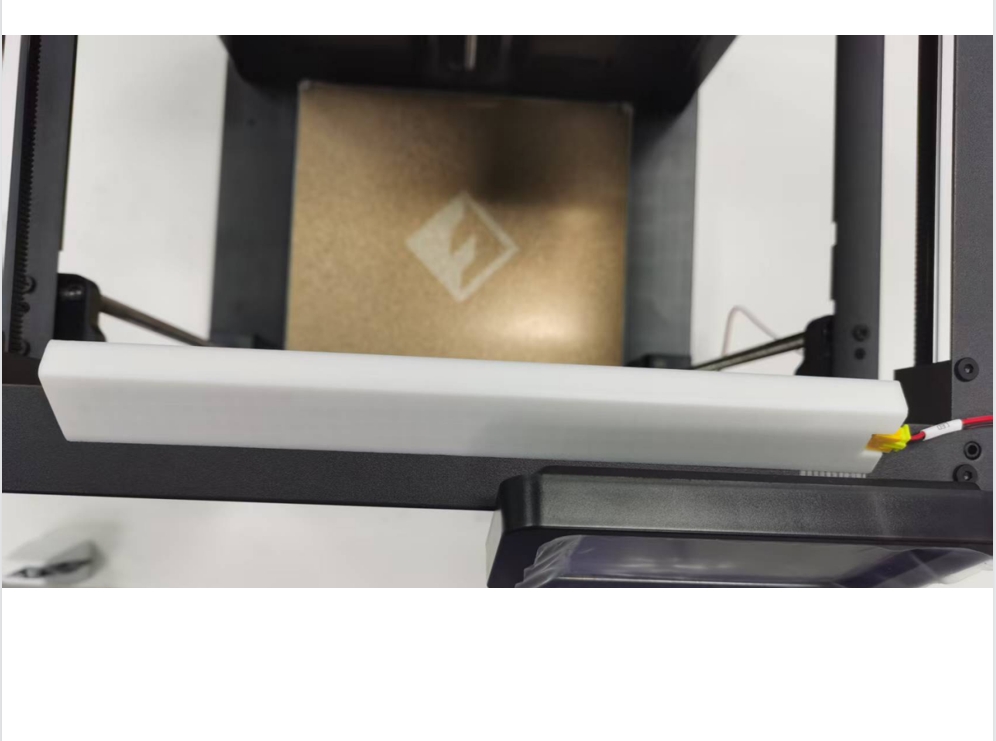

5. Insertá el módulo LED ya armado en los agujeros de montaje que tiene la impresora.
6. Apagá la impresora y sacale la tapa de atrás.

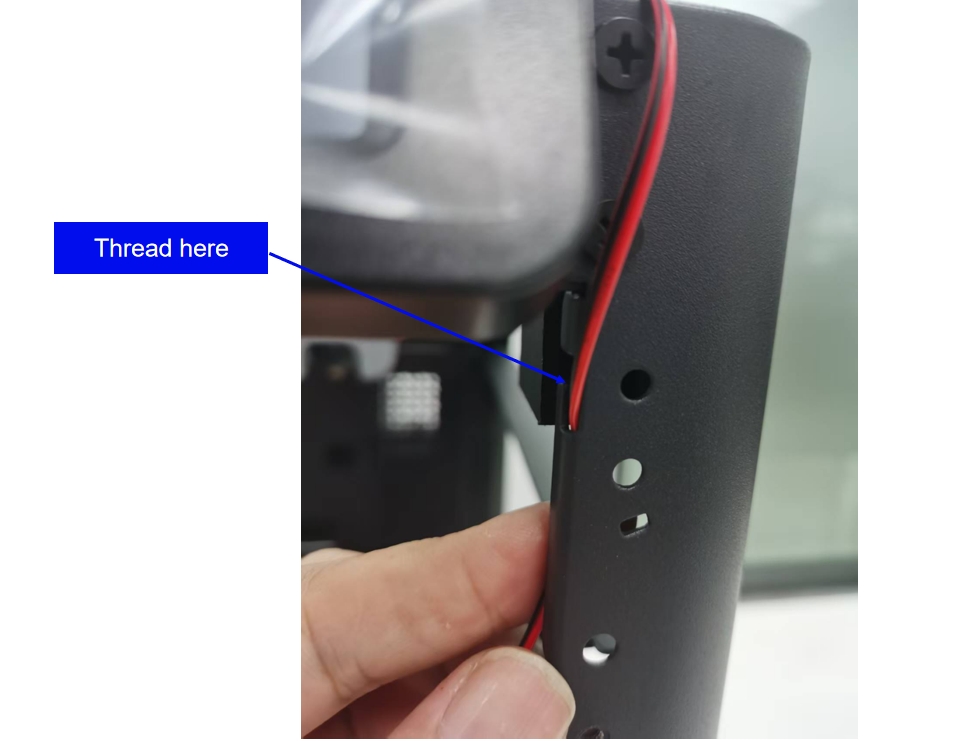

7. Pasá el cable del LED por la ranura que está en la columna delantera derecha.
8. Pegá el cable con cinta al lado de adentro de la chapa de la columna.

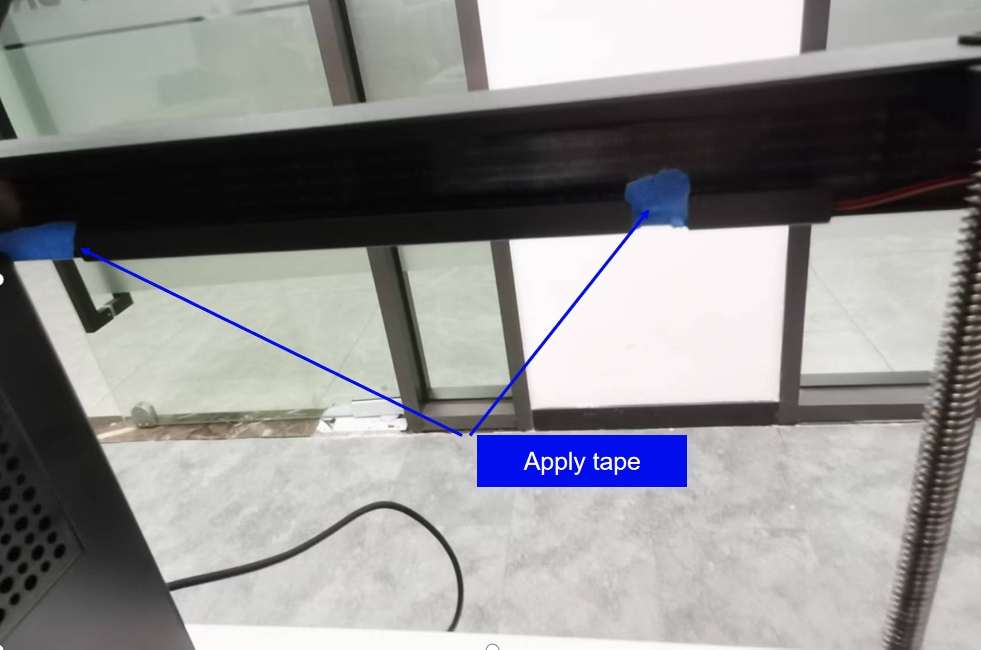

9. Pasá el cable por la ranura de la chapa del travesaño derecho y fijalo bien con cinta.

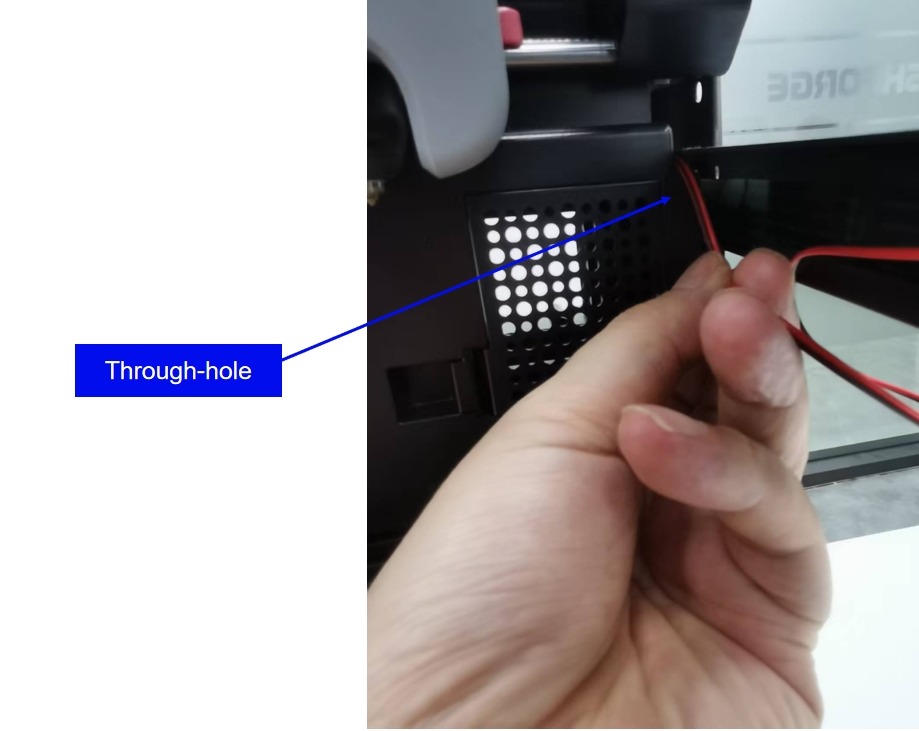

10. Cruzá el cable por el agujero hacia la parte trasera de la impresora.

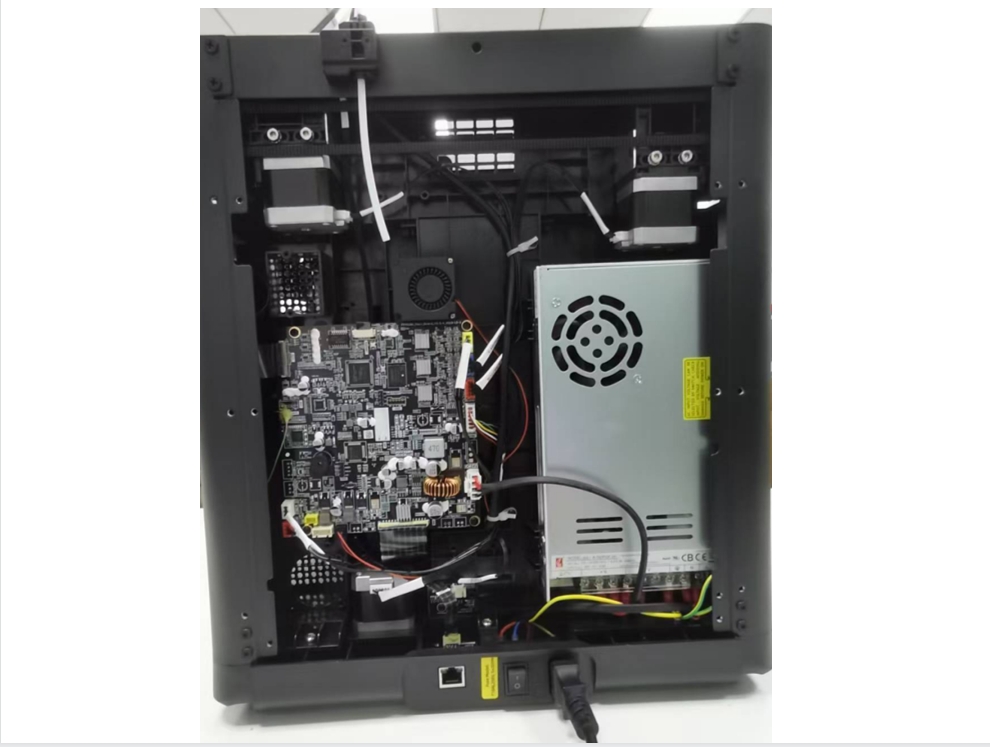

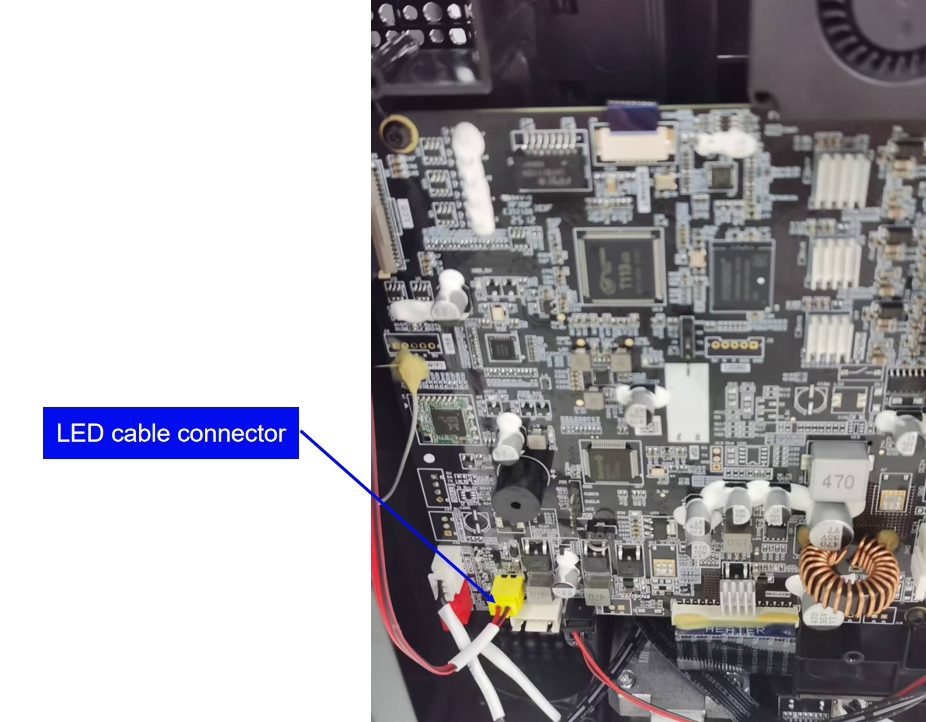

11. Desde atrás, tirá del cable hasta que el conector llegue a la motherboard y enchufalo en el puerto que corresponde.

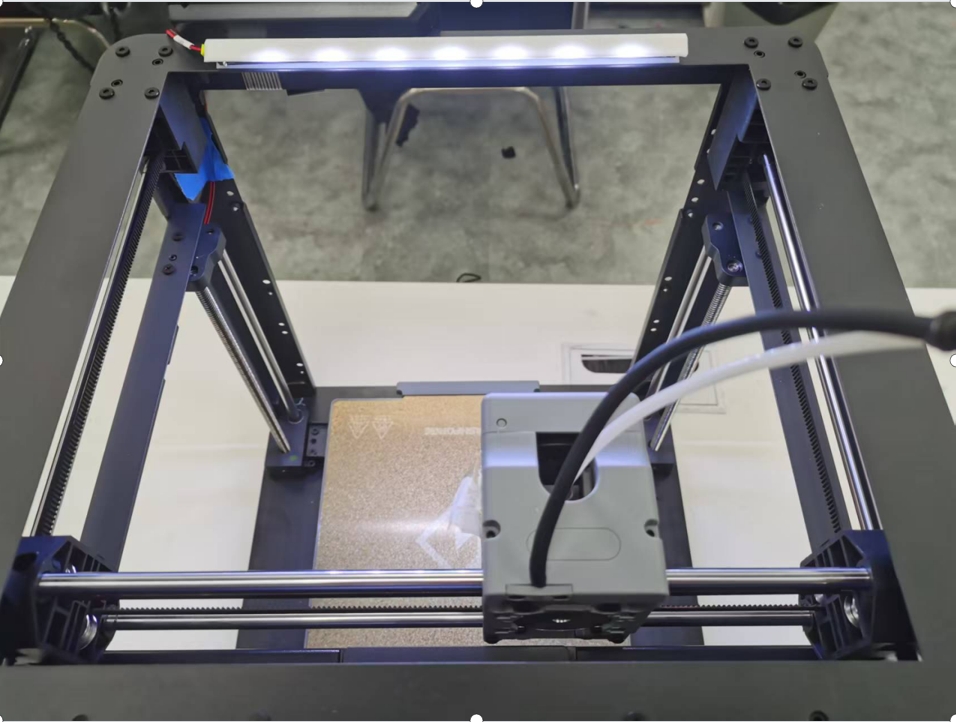

12. Volvé a poner la tapa de atrás y prendé la máquina. Cuando la impresora arranque, la luz LED se debería prender sola.
Nota: La impresora no tiene un botón físico en el panel de control para la luz. Para manejarla, tenés que usar Orca-Flashforge o Flashmaker.
Cómo controlar la luz LED
1. Podés prender o apagar la luz directamente desde la interfaz de Orca-Flashforge.
2. También tenés la opción de controlar la iluminación usando la aplicación Flashmaker.
Importante: Antes de intentar controlar la luz, fijate que el software esté bien conectado a la impresora a través de la red.
Galería de referencia
Fuente: Adaptado al español desde el wiki Flashforge (licencia CC BY-SA). Revisión técnica por equipo Breva.
