Este artículo te da una visión general de la estructura mecánica y los componentes eléctricos de la serie Adventurer 5M. La idea es que tengas una buena base para entender cómo funciona el equipo y le saques el mayor provecho.
Principio de funcionamiento de la serie Adventurer 5M
La serie Adventurer 5M imprime objetos 3D fundiendo filamento, que sale por el nozzle y se deposita capa por capa. Los archivos STL se pasan a un formato que la impresora entiende (como GX o gcode) usando un slicer como FlashPrint 5, que le dice a la máquina cómo moverse y a qué velocidad.

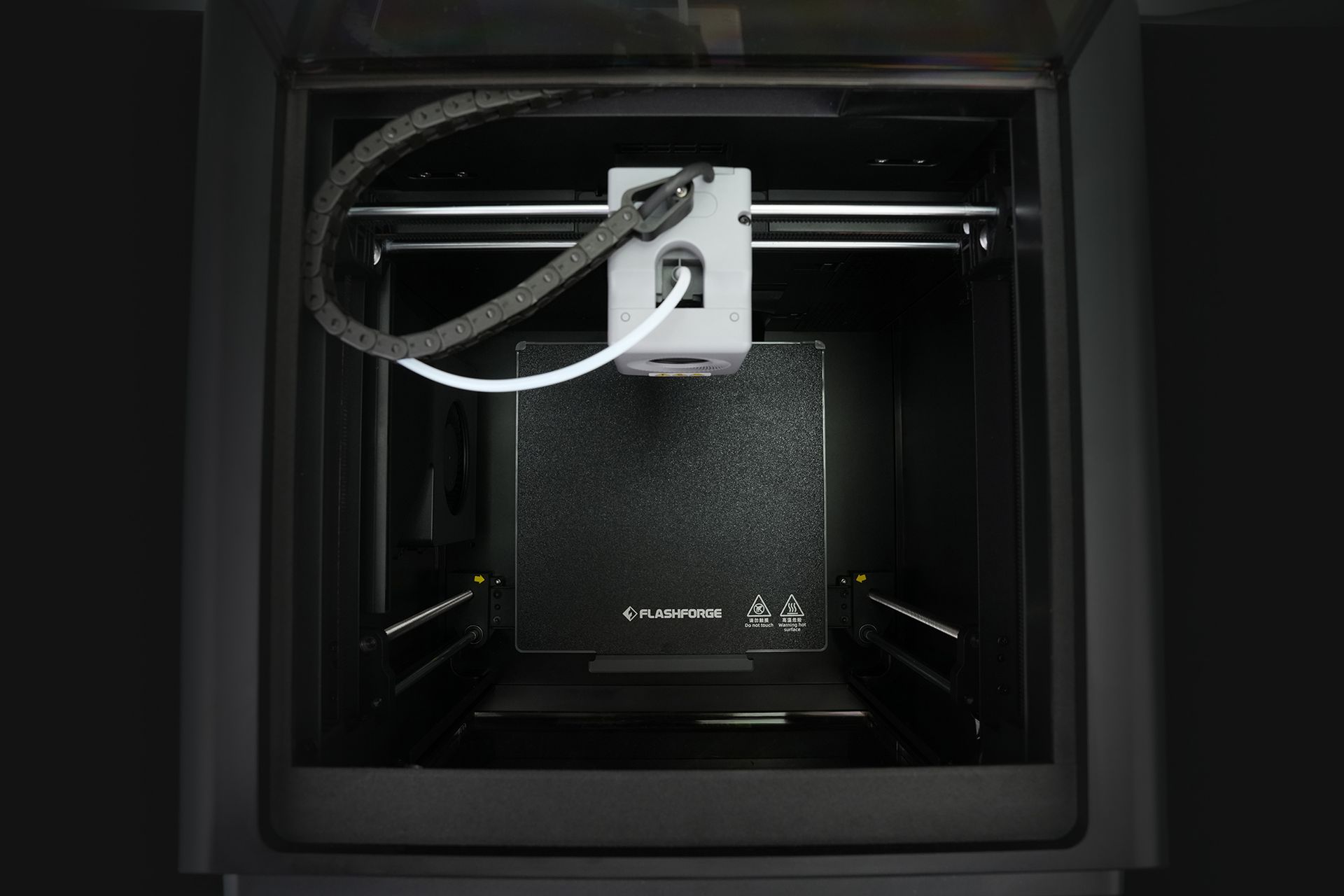

Estructura CoreXY
Este sistema usa dos motores que laburan juntos para controlar los ejes X e Y. Si giran para el mismo lado, mueven el carro en X; si van para lados opuestos, lo mueven en Y. Este diseño asegura movimientos precisos, estables y aceleraciones muy rápidas.
Las ventajas de CoreXY son: menos inercia al tener los motores fijos, mayor velocidad de impresión sin perder detalle y un diseño más compacto que aprovecha mejor el espacio de la impresora.
Eje Z

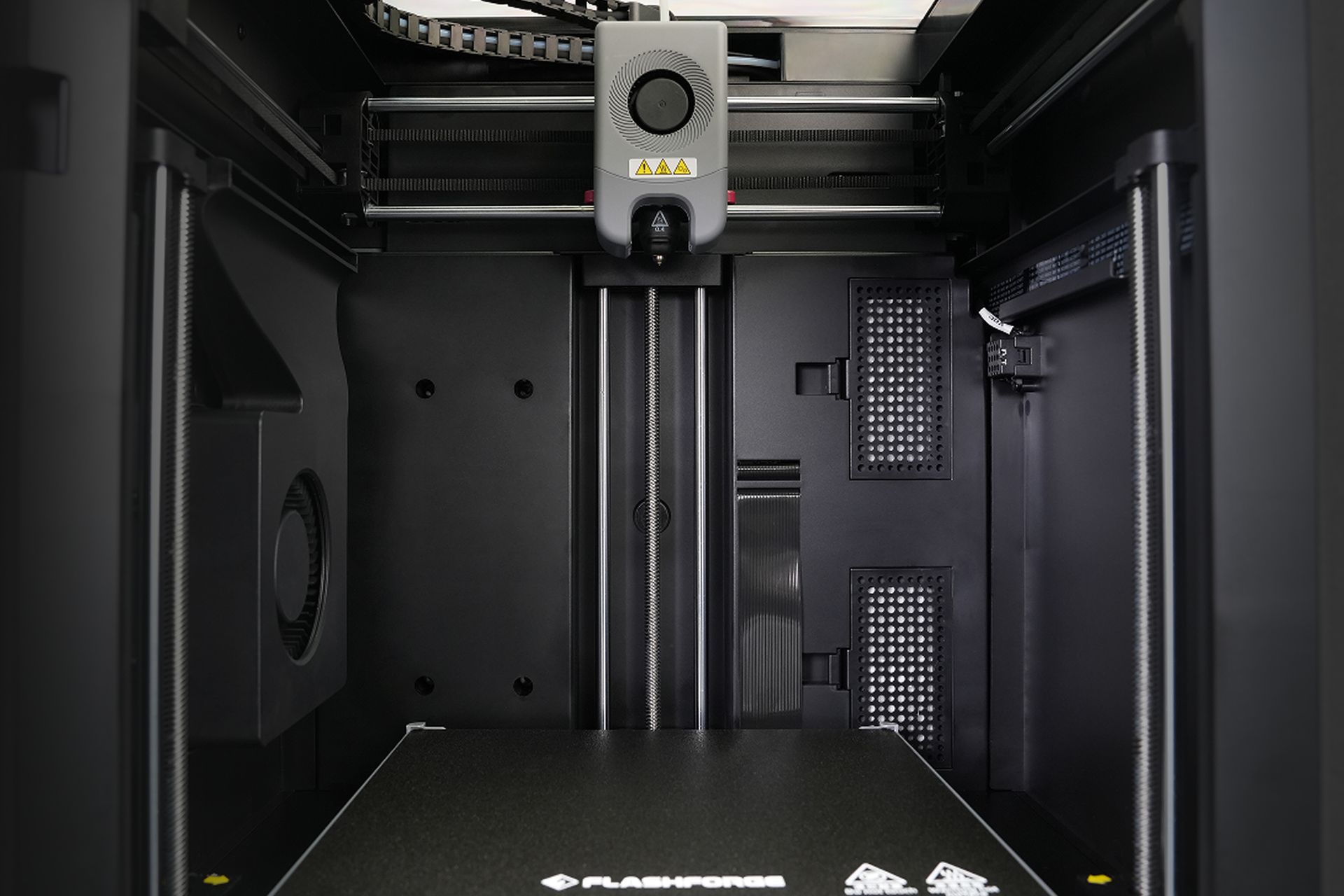

El eje Z usa tres tornillos de avance conectados a los motores mediante correas. La cama tiene un sensor de presión en la base que permite calibrar la altura y el nivelado automáticamente, para que la primera capa te quede impecable sin vueltas.
Extruder y Hotend

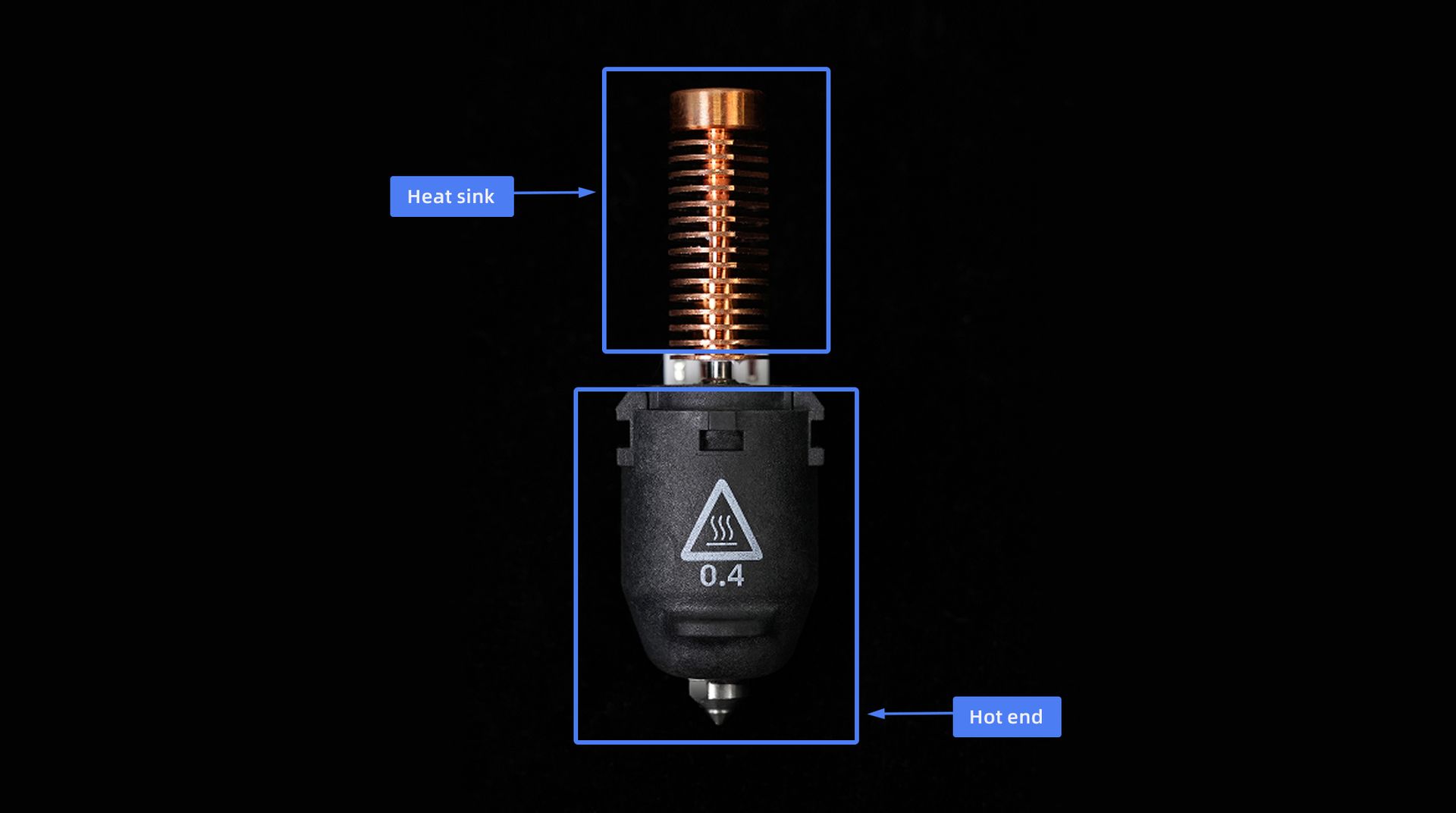

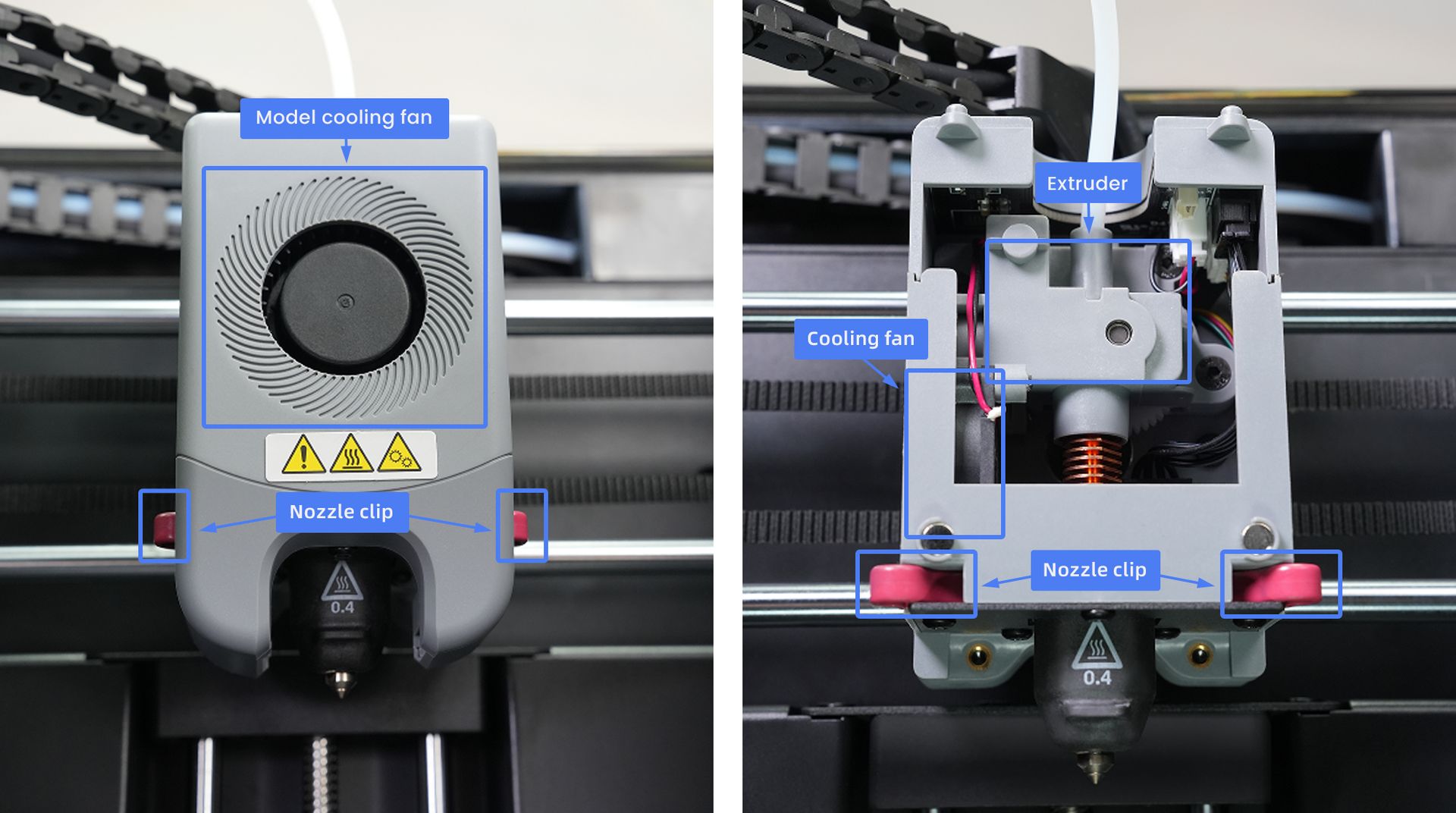

El extruder empuja el filamento hacia el hotend, donde se funde. Podés sacar el hotend rápido apretando los clips de sujeción al mismo tiempo. Viene con ventiladores para enfriar el disipador y evitar que se tape el nozzle.

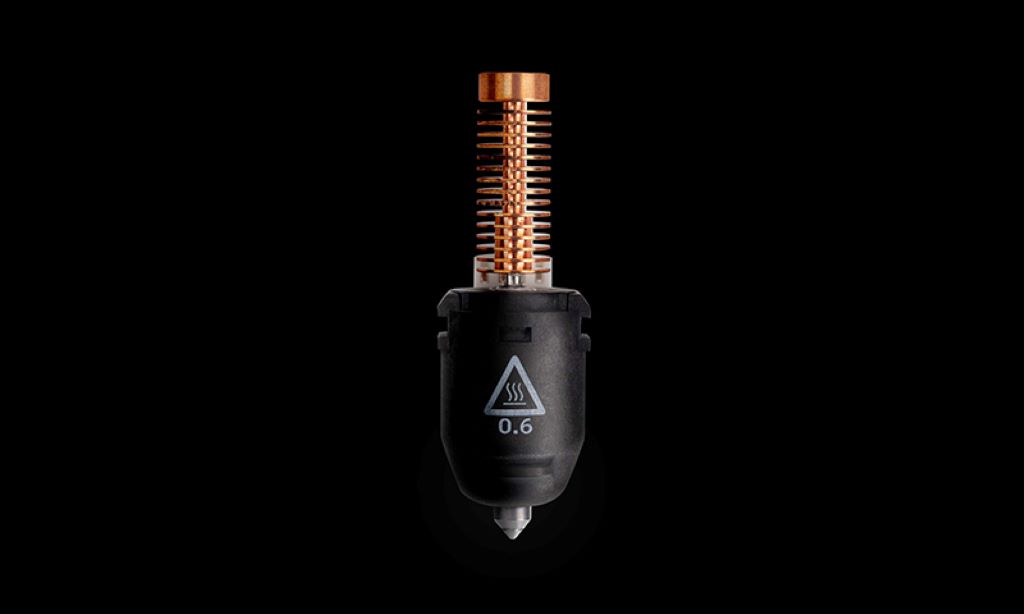

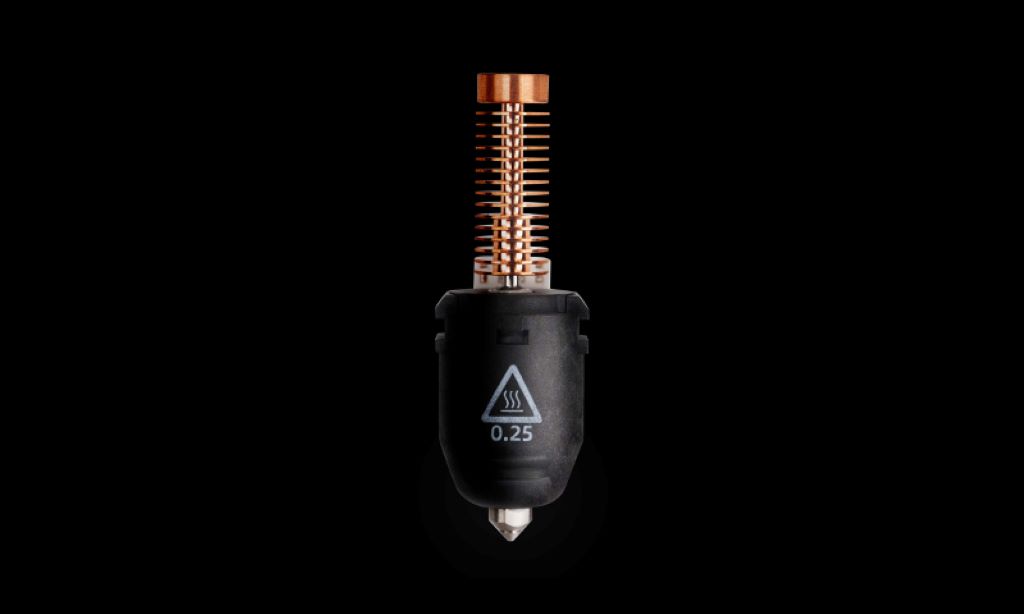

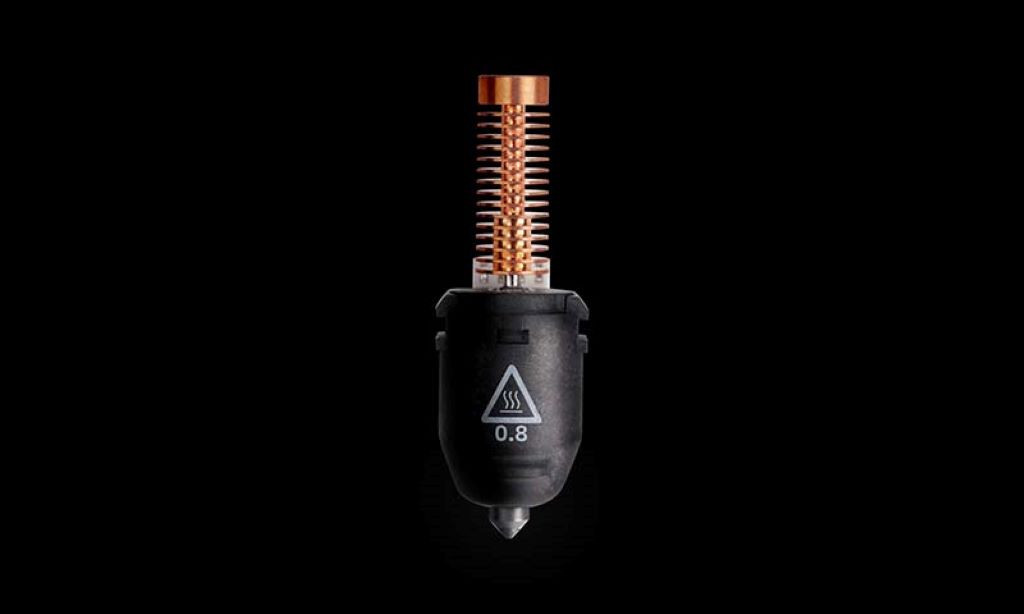

Tenés nozzles de 0.25mm, 0.4mm (acero inoxidable) y de 0.6mm o 0.8mm (acero de alta resistencia). Se recomienda usar los de 0.4mm o menos para PLA y PETG, y los más grandes para TPU o filamentos con fibra de carbono (CF).
Cama calefaccionada y Build plate

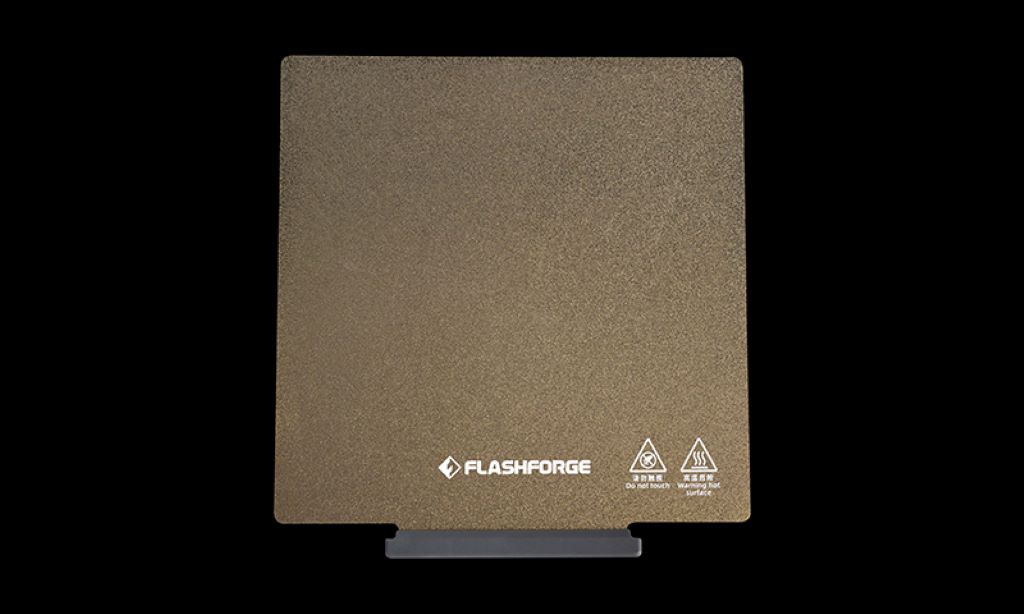

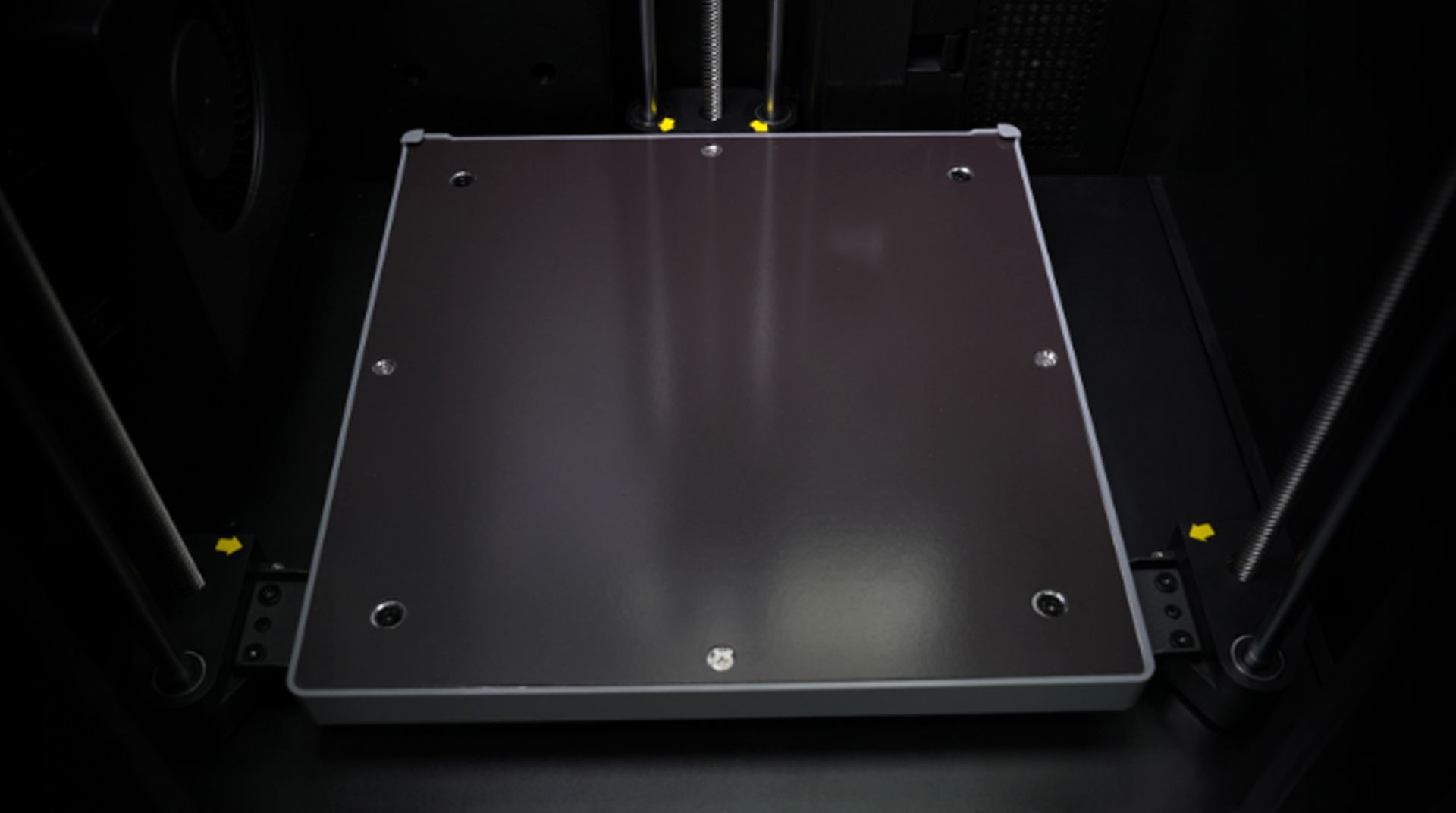

La cama llega hasta los 110°C, lo que ayuda a que las piezas se peguen bien y no se levanten (warping). El build plate es una lámina de acero PEI flexible que podés sacar para despegar las piezas fácilmente una vez terminadas.
Sistema de enfriamiento y filtrado

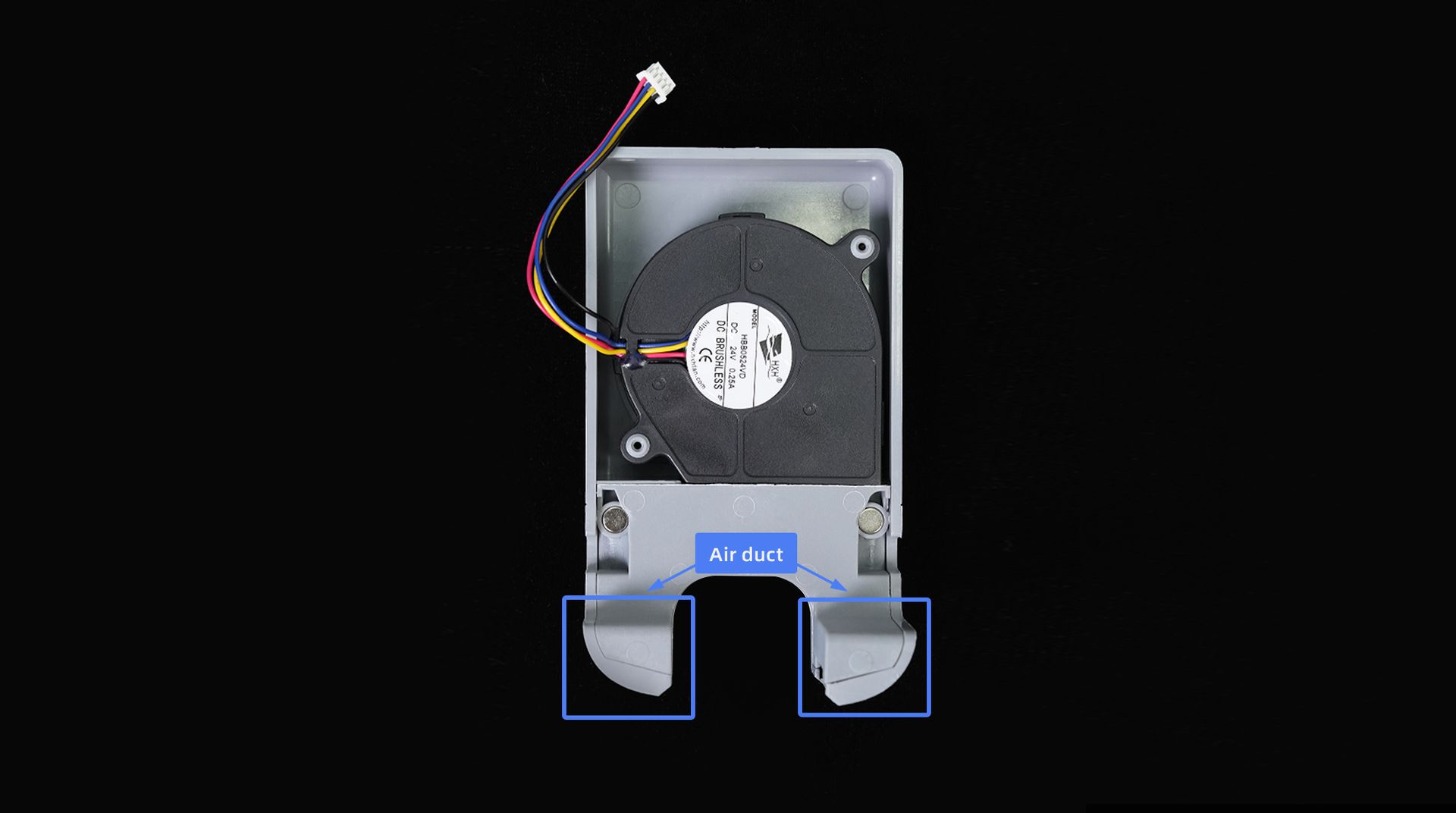

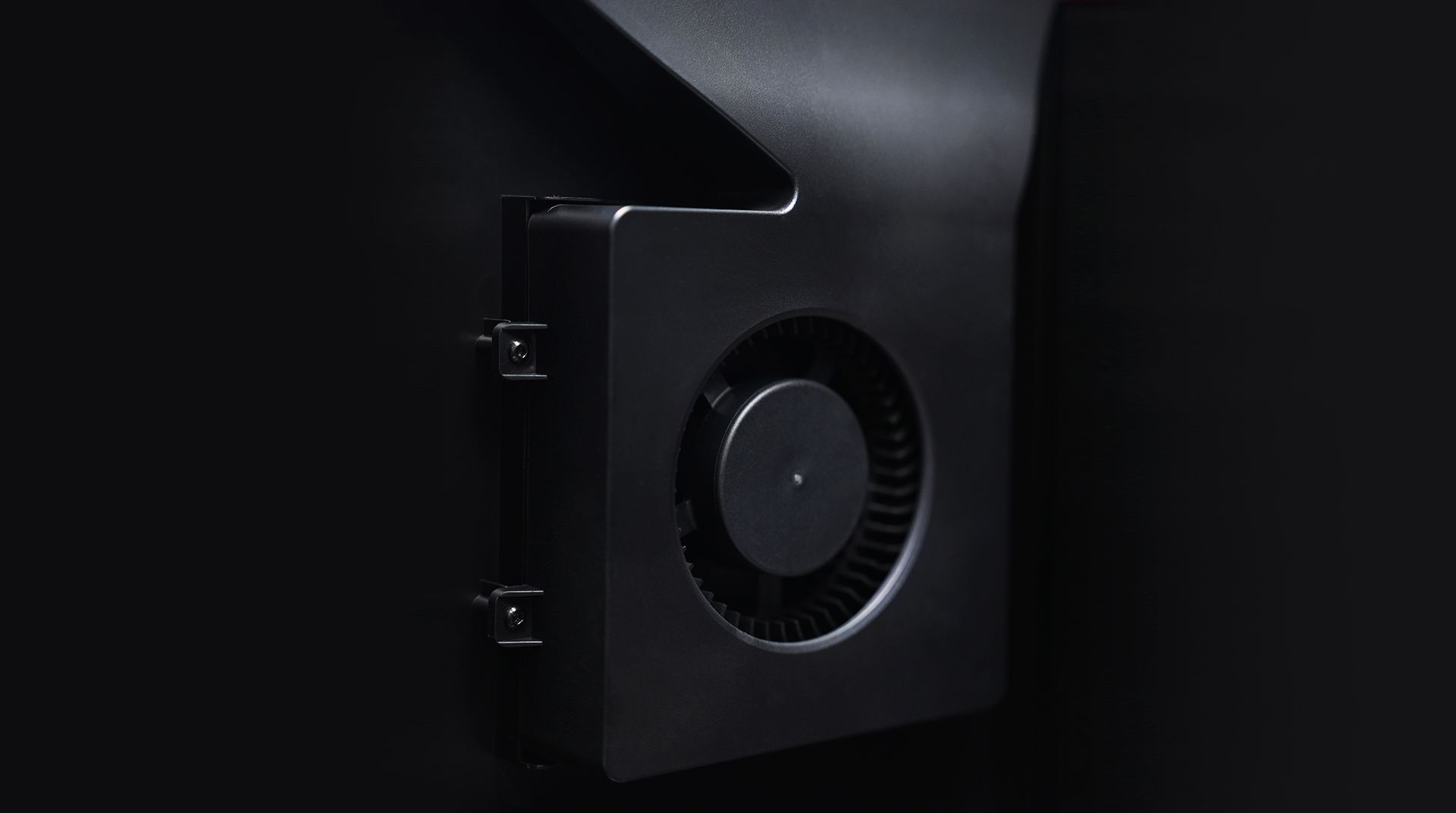

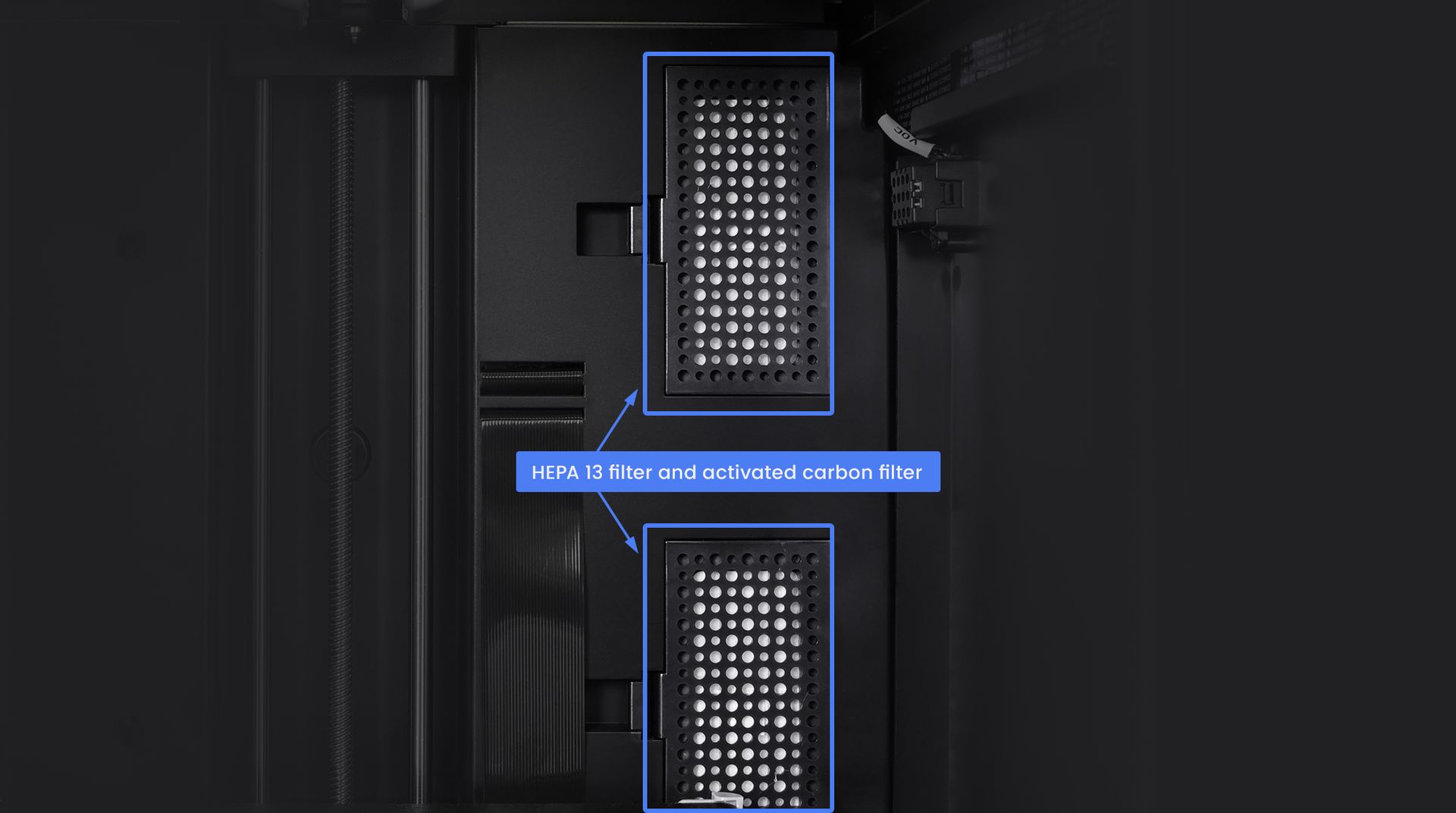

La máquina tiene ventiladores de capa con conductos a ambos lados. La Adventurer 5M Pro suma un ventilador auxiliar para enfriar la cámara más rápido. Además, la Pro trae un sistema de doble filtración (HEPA y carbón activado) que bloquea el 99% de las partículas y vapores (VOCs), manteniendo el aire limpio.
Parte trasera de la impresora
Atrás vas a encontrar los tornillos para ajustar la tensión de las correas y el spool holder para colgar el rollo de filamento.
Galería de referencia
Fuente: Adaptado al español desde el wiki Flashforge (licencia CC BY-SA). Revisión técnica por equipo Breva.
