Los filamentos reforzados con fibra de carbono o fibra de vidrio son materiales de ingeniería que ofrecen una rigidez y estabilidad dimensional superiores, ideales para piezas mecánicas exigentes. Su principal desafío reside en su naturaleza abrasiva, que requiere hardware específico y un manejo cuidadoso para evitar problemas de extrusión y desgaste prematuro.
Qué es

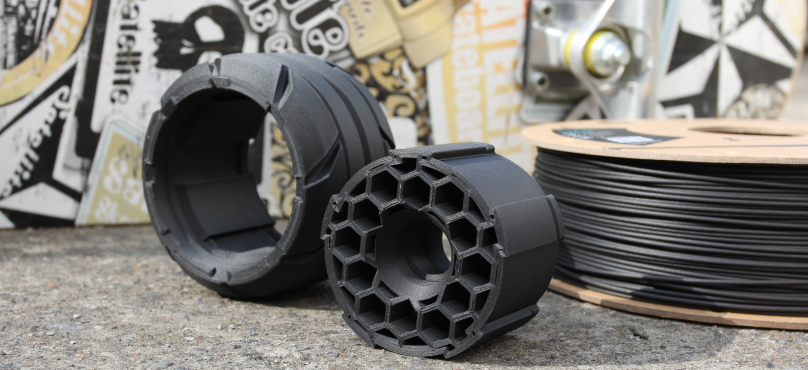

Cuando hablamos de filamentos reforzados, nos referimos a matrices termoplásticas cargadas con partículas o fibras cortas de carbono o vidrio. Estas fibras actúan como un armazón interno que incrementa drásticamente la resistencia a la tracción, la rigidez y, en muchos casos, la resistencia térmica del material base. No se trata solo de estética; son materiales diseñados para que las piezas impresas soporten cargas de trabajo reales en entornos de alta temperatura o fricción.
La fibra de carbono mejora la rigidez y reduce la deformación térmica, mientras que la fibra de vidrio suele ofrecer mayor resistencia al impacto y durabilidad estructural, aunque a menudo es todavía más abrasiva que la de carbono. Debido a estas fibras, el material se vuelve extremadamente rígido y quebradizo en estado de filamento antes de la impresión, lo que cambia por completo las reglas del juego en cuanto a manipulación y almacenamiento.
Causas
- Abrasividad extrema: Las fibras de carbono y vidrio actúan como una lija fina que desgasta rápidamente los componentes de bronce, latón o acero inoxidable estándar en cuestión de pocos metros de extrusión.
- Fragilidad mecánica: A diferencia de un filamento puro, los reforzados no soportan bien las curvaturas cerradas. Si el recorrido del filamento desde el spool hasta el extrusor tiene giros bruscos, el material se fractura internamente, provocando obstrucciones.
- Higroscopicidad incrementada: Las fibras actúan como una esponja. Incluso si la matriz plástica original es relativamente estable, la adición de fibras aumenta la velocidad a la que el material absorbe humedad del ambiente, lo que genera fallos en la superficie, burbujas y problemas de adhesión entre capas.
- Tensión superficial y warping: Especialmente en materiales de alta temperatura como PA-CF o PPA-CF, las tensiones internas generadas durante el enfriamiento rápido pueden provocar un warping severo si no se controla adecuadamente la temperatura de la cámara.
Diagnóstico paso a paso
- Observá la superficie: Si notás una textura rugosa irregular, presencia de "pelos" o puntos brillantes, probablemente el filamento está húmedo.
- Verificá el desgaste del nozzle: Si empezás a ver una subextrusión progresiva, es muy probable que tu nozzle haya perdido su diámetro nominal debido a la abrasión de las fibras, lo que requiere un cambio inmediato por uno de material endurecido.
- Revisá el recorrido de alimentación: Si escuchás ruidos de "clic" en el extrusor y la impresión falla, verificá si el filamento se rompió dentro del tubo PTFE o si hay polvo de fibra acumulado en los engranajes.
- Analizá la adhesión entre capas: Si la pieza se despega o delamina fácilmente, es una señal clara de que necesitás aumentar la temperatura del hotend o, fundamentalmente, la temperatura de la cámara.
Soluciones
- Usá hardware endurecido: Es mandatorio reemplazar el nozzle estándar por uno de acero endurecido o con punta de rubí. Los engranajes del extrusor también deben ser de acero endurecido si imprimís estos materiales de forma recurrente.
- Secado riguroso antes y durante: No confíes en el estado del filamento recién sacado de la caja. Usá una caja secadora y mantenelo ahí durante toda la impresión. La humedad es la causa principal de fallos en materiales reforzados.
- Evitá sistemas AMS o CFS: La fragilidad de estos filamentos los hace incompatibles con los sistemas de alimentación automática. Las fibras pueden fracturarse dentro de los tubos o atascar los mecanismos de retracción. Alimentá siempre desde un spool externo con un recorrido directo y suave hacia el extrusor.
- Controlá la temperatura de la cámara: Para materiales de alta ingeniería, una cámara climatizada entre 50 °C y 60 °C es vital. Esto reduce las tensiones internas y mejora radicalmente la adhesión entre capas, evitando el warping sin comprometer la integridad estructural.
Configuración recomendada
| Parámetro | Valor recomendado | Notas por marca/material |
|---|---|---|
| Nozzle | Acero endurecido / Rubí | Indispensable para cualquier CF/GF. |
| Temperatura hotend | +5-10 °C vs. base | Requiere mayor fluidez para arrastrar la carga de fibra. |
| Temperatura cámara | 50-60 °C | Solo para ABS-CF, PA-CF, PPA-CF, PPS-CF. No usar en PLA/PETG. |
| Secado | 65-80 °C por 8-12h | Vital para PA/PPA reforzados. |
| Velocidad | Reducir un 20-30% | La abrasión aumenta con la velocidad y la contrapresión. |
Errores comunes al intentar solucionarlo
- Usar nozzles de bronce o acero inoxidable: Se destruyen en cuestión de gramos, perdiendo la precisión dimensional y generando problemas de flujo constantes.
- Forzar el material a través de un AMS: Aunque algunas máquinas lo permitan, es una receta segura para terminar con un atasco complejo de limpiar dentro de los canales internos del sistema.
- Ignorar la humedad ambiental: Pensar que "el filamento venía sellado al vacío" es suficiente. El proceso de fabricación suele dejar trazas de humedad que deben eliminarse obligatoriamente antes de imprimir.
- Mantener retracciones altas: Con filamentos reforzados, las retracciones largas o muy rápidas aumentan el riesgo de rotura del filamento dentro del hotend o extrusor debido a la rigidez que le otorgan las fibras. Mantené las retracciones lo más cortas posible y ajustá el flujo.
