El nozzle es el componente crítico donde la teoría se convierte en pieza física. Entender la relación entre el diámetro, el material y el mantenimiento preventivo es la diferencia entre una impresión fallida por subextrusión y una pieza con acabado industrial. Si usás materiales abrasivos o buscás velocidad, tu elección de nozzle lo define todo.
Qué es
El nozzle es la pieza final del hotend, encargada de modelar el filamento fundido con precisión micrométrica. Su función no es solo dejar salir el plástico, sino actuar como una cámara de presión que estabiliza el flow. En ecosistemas modernos como Bambu Lab o las series K1 de Creality, el nozzle suele venir integrado en un hotend de una sola pieza o con sistemas de cambio rápido para minimizar fugas de filamento y facilitar la calibración del Z-offset.
Causas de desgaste y fallas
- Abrasion por carga de partículas: Filamentos con fibra de carbono (CF), fibra de vidrio (GF) o aditivos metálicos actúan como una lija, agrandando el diámetro interno del nozzle de acero inoxidable o latón en pocas horas de uso.
- Acumulación de residuos carbonizados: Mantener el hotend caliente sin extruir provoca que el filamento se degrade dentro de la zona de fundición, creando depósitos de carbón que bloquean parcialmente la salida.
- Heat creep: Una disipación ineficiente en el cold end hace que el filamento se ablande antes de llegar al nozzle, provocando atascos que parecen ser del nozzle pero se originan más arriba.
- Impactos contra el build plate: Un Z-offset mal configurado o fallas en la nivelación automática pueden deformar la punta del nozzle, alterando la geometría del orificio de salida.
Diagnóstico paso a paso
- Inspección del acabado superficial: Si notás que las líneas de las paredes externas son inconsistentes o tienen textura rugosa, es probable que el orificio del nozzle esté deformado o desgastado.
- Prueba de extrusión al aire: Calentá el hotend a la temperatura de trabajo y extruí 50 mm de filamento. El hilo debe salir recto y constante. Si sale con un ángulo pronunciado o se enrula hacia el nozzle, tenés una obstrucción parcial.
- Medición del diámetro de línea: Imprimí un cubo de una sola pared. Si el ancho de línea medido con calibre es significativamente mayor al configurado en el slicer (ej: 0.55 mm para un nozzle de 0.4 mm), el nozzle está agrandado por abrasión.
- Detección de clumping: En máquinas como la A1 o P1S, fijate si el sensor de fuerza detecta acumulaciones de material en la punta. El clumping suele ser el primer síntoma de un nozzle que pierde temperatura o está sucio externamente.
Soluciones
- Cold Pull — Es el método más efectivo para limpiar el interior. Calentá el hotend a la temperatura de fusión del filamento cargado (ej: 220 °C para PLA), insertá filamento de limpieza o Nylon manualmente, bajá la temperatura a 90-100 °C y, una vez alcanzada, tirá con un movimiento firme hacia arriba. La punta del filamento extraído debería tener la forma interna del nozzle, arrastrando toda la suciedad.
- Limpieza con aguja de acupuntura — Introducí una aguja del diámetro correspondiente (0.4 mm generalmente) por la punta del nozzle caliente para romper obstrucciones sólidas. Usá esto solo como medida temporal, ya que no remueve el residuo, solo lo desplaza.
- Uso de Hot Hex Wrench — Para atascos severos en el cold end del hotend (típico en la serie P2S), calentá una llave Allen pequeña con un soplete, insertala por la entrada superior del hotend para que se funda con el plástico trabado, esperá a que enfríe y tirá de todo el bloque de plástico hacia afuera.
- Reemplazo de la Silicone Sock — Si el nozzle tiene fluctuaciones de temperatura constantes, verificá que la funda de silicona esté íntegra. Una silicone sock rota permite que el ventilador de capa enfríe el nozzle prematuramente, causando atascos por falta de fluidez.
Configuración recomendada
| Material del Nozzle | Uso ideal | Compatibilidad y Notas |
|---|---|---|
| Acero Inoxidable | PLA, PETG, TPU | Estándar en serie A1. No apto para abrasivos. Buena higiene. |
| Acero Endurecido | PA-CF, PET-CF, PLA-CF | Mandatorio para filamentos con fibra. Menor conductividad térmica (subir +5 °C). |
| Acero con recubrimiento de Cromo | High Speed / High Flow | Ideal para K1 Max o X1C. Reduce la adhesión externa de plástico. |
| 0.2 mm | Miniaturas / Texto | Layer height máximo: 0.12 mm. Muy propenso a atascos. |
| 0.4 mm | Uso general | Equilibrio perfecto. Layer height recomendado: 0.08 mm a 0.28 mm. |
| 0.6 mm | Abrasivos / Velocidad | Evita atascos de fibras de carbono. Reduce tiempo de impresión en piezas grandes. |
Mantenimiento y Calibración

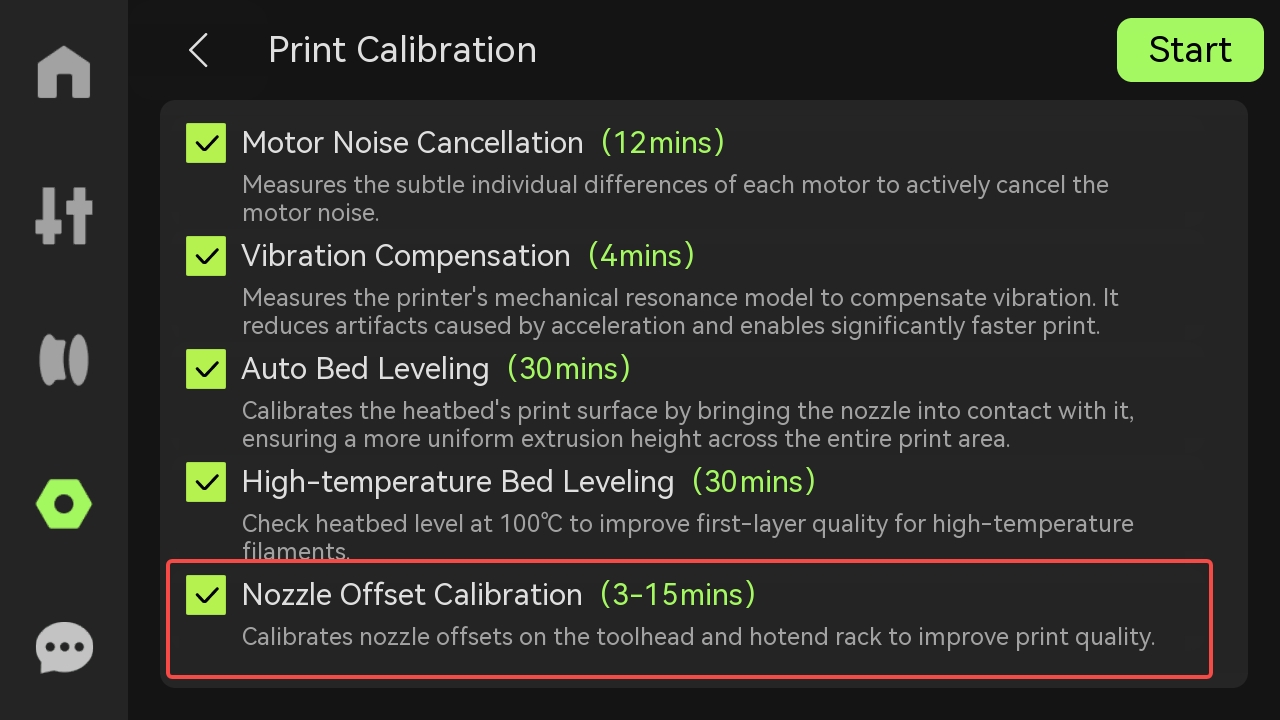

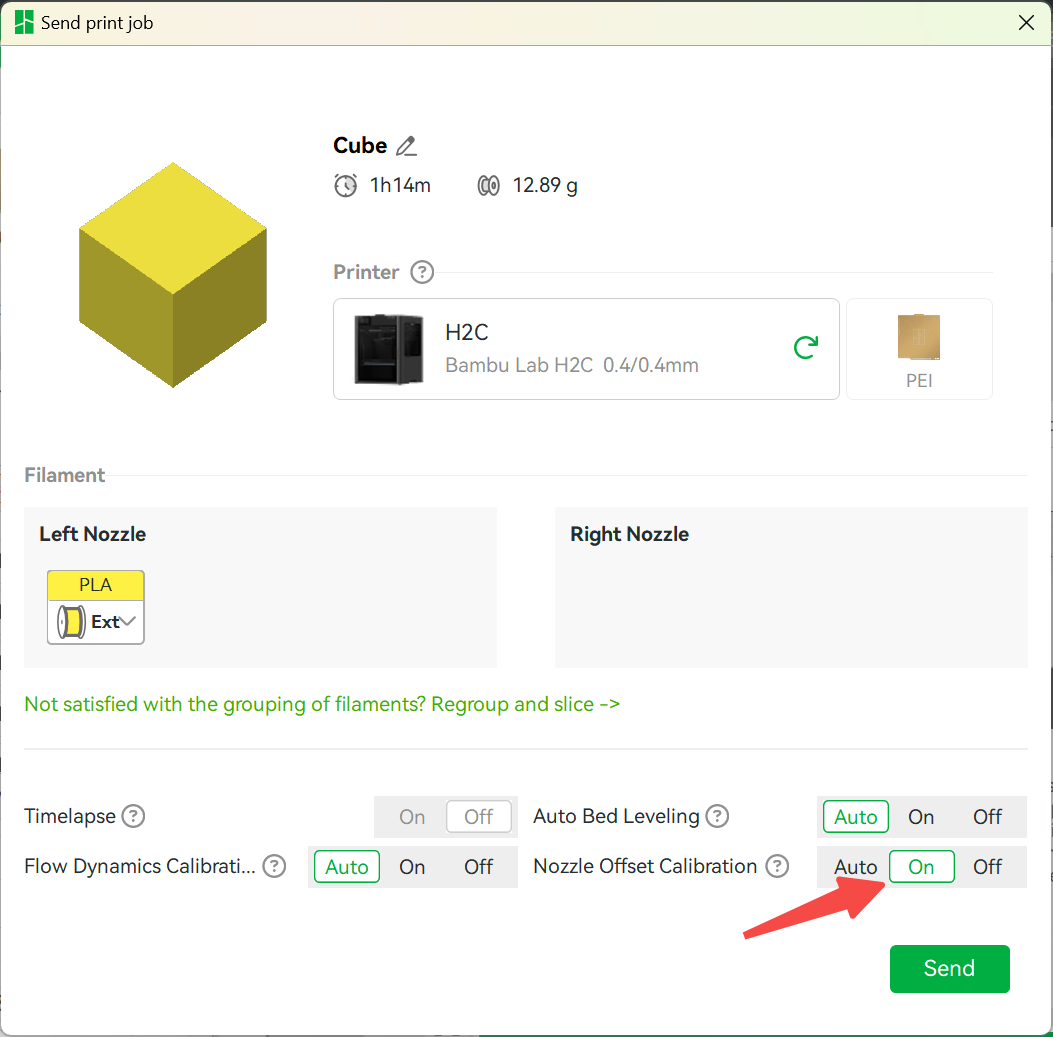

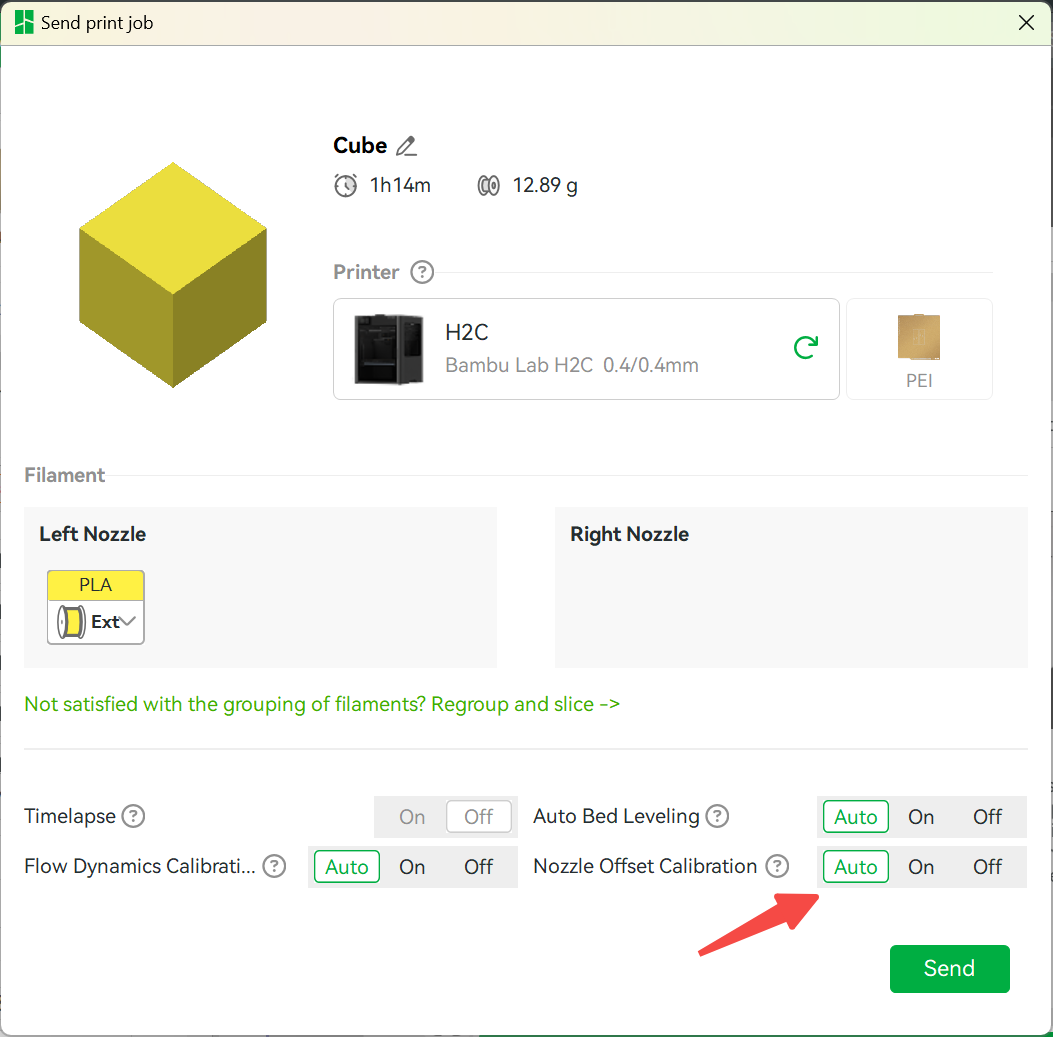

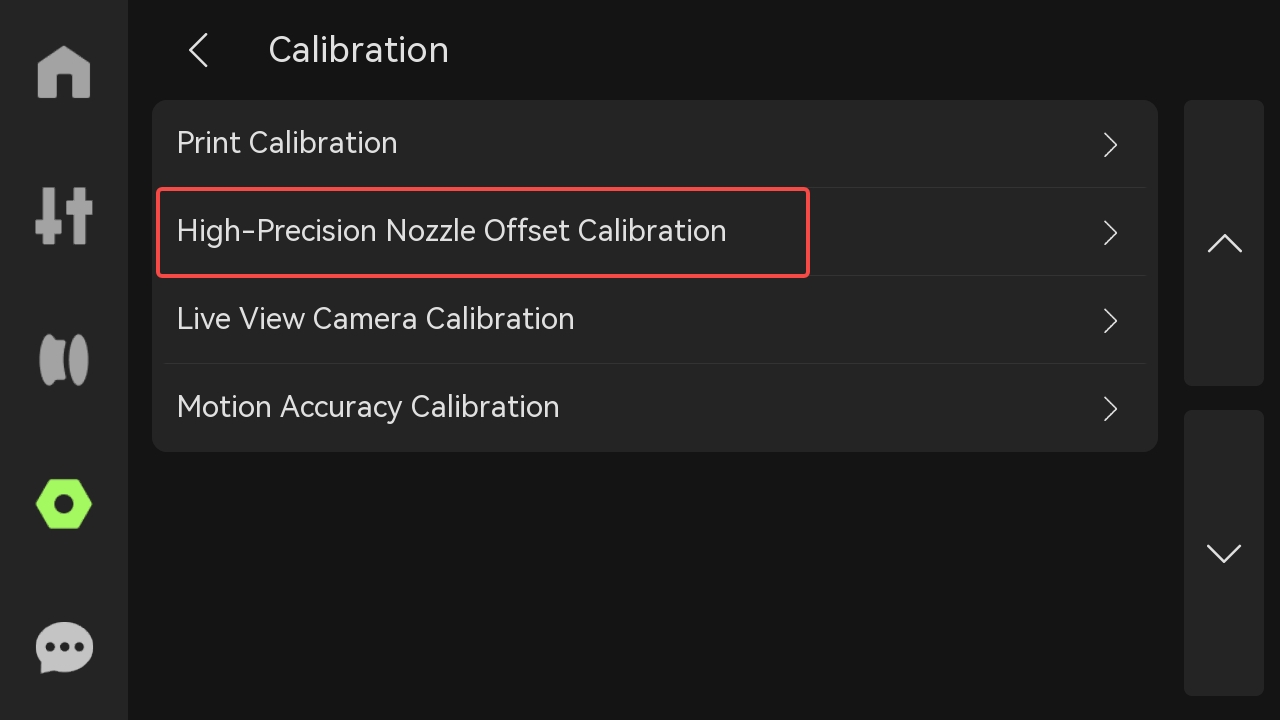

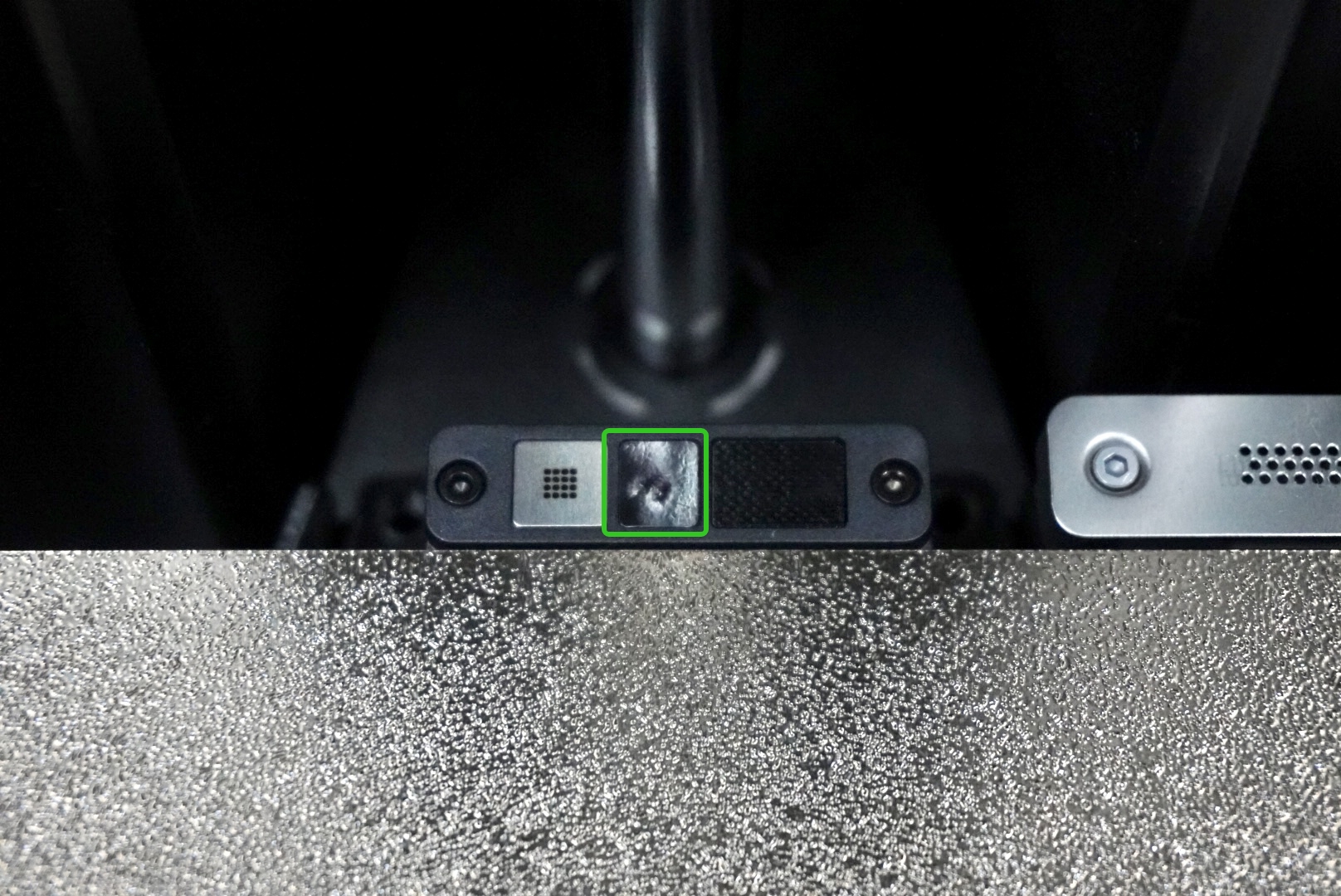

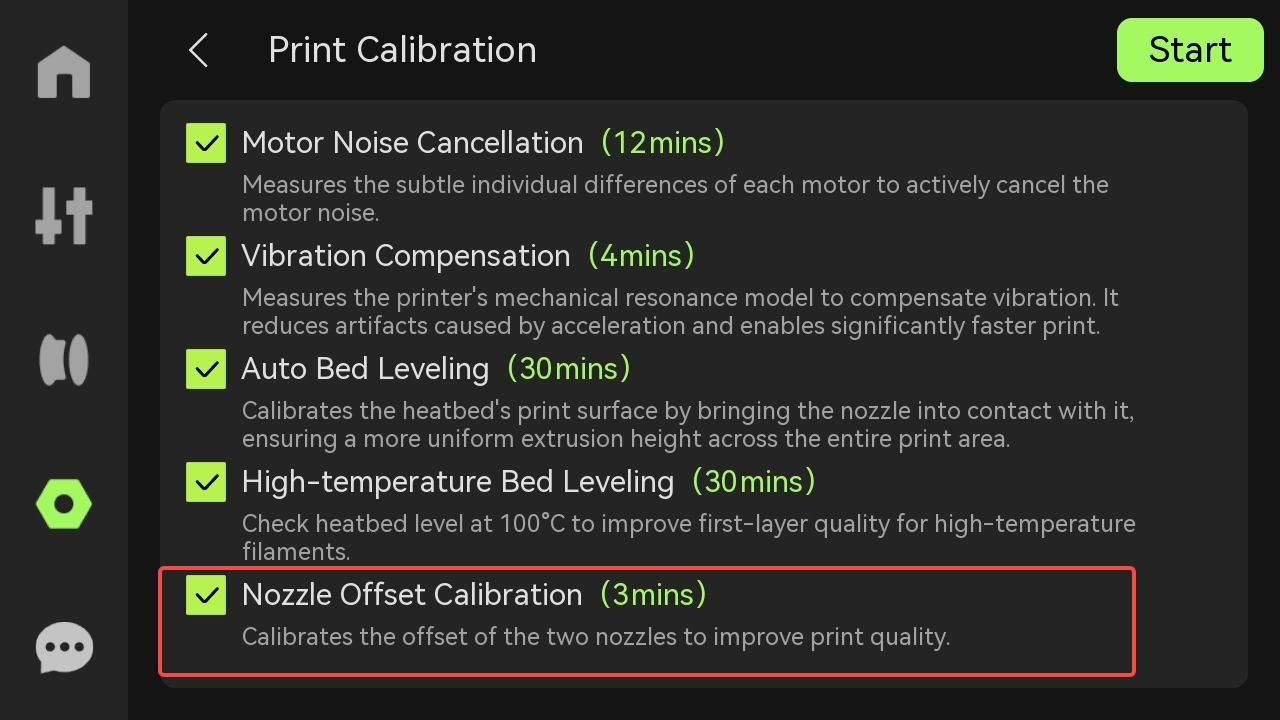

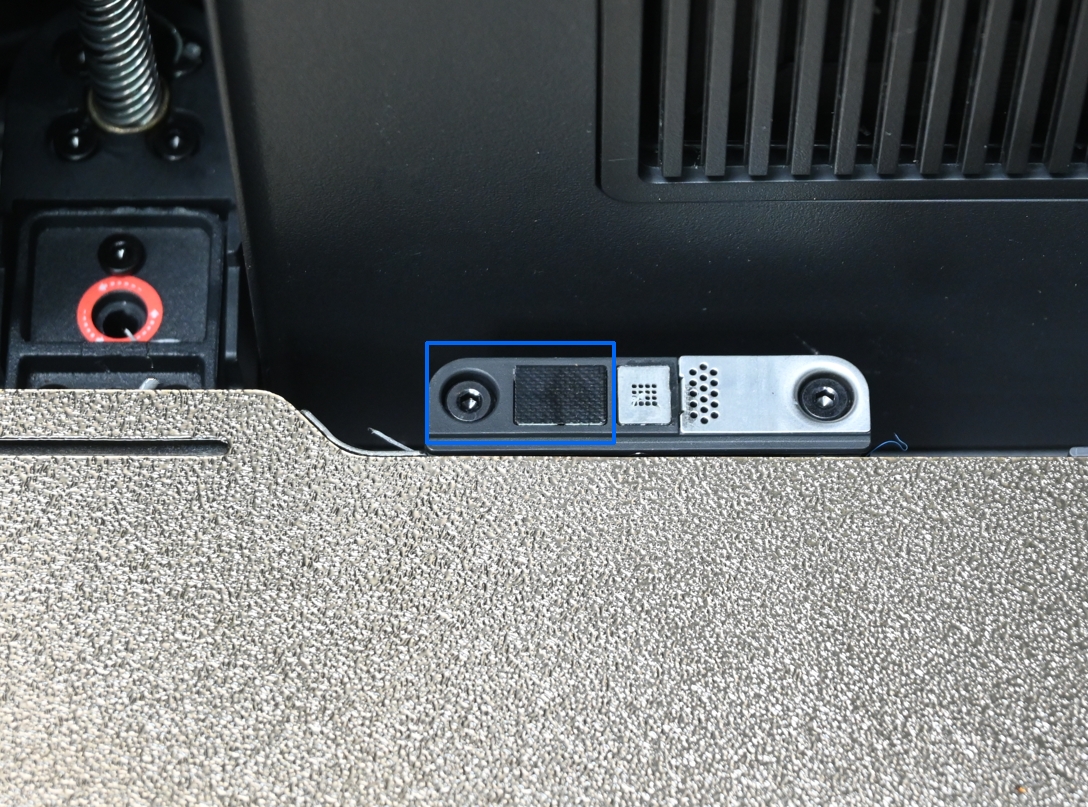

Cada vez que cambies un nozzle, especialmente en sistemas que no son de una sola pieza, tenés que realizar una calibración de Z-offset. En impresoras con sistema de doble nozzle como la H2D, la calibración de offset en los ejes XY y Z es obligatoria para asegurar que ambos nozzles estén perfectamente alineados y no colisionen con la pieza. Usá la función de calibración automática del firmware (OTA) si está disponible, o realizá un test de primera capa manual para asegurar la adhesión correcta sobre el PEI.
Errores comunes al intentar solucionarlo
- Limpiar el nozzle en frío con la aguja: Vas a quebrar la aguja dentro del nozzle, inutilizándolo por completo.
- Ajustar el nozzle en frío: En sistemas clásicos (tipo V6 o MK8), el ajuste final siempre debe hacerse a temperatura de trabajo (ej: 240 °C) para evitar fugas por dilatación térmica.
- No configurar el diámetro en el slicer: Cambiar un nozzle de 0.4 mm por uno de 0.6 mm sin avisarle a Bambu Studio u OrcaSlicer va a resultar en una subextrusión masiva y piezas sin integridad estructural.
- Ignorar el desgaste del acero inoxidable: Pensar que el acero inoxidable aguanta fibra de carbono. El carbono es más duro que el acero inoxidable común; solo el acero endurecido o el carburo de tungsteno resisten la abrasión prolongada.
