Glosario de la A1 mini

En esta página vas a encontrar explicaciones breves sobre cada componente principal de la A1 mini y links a la tienda de Bambu Lab para que los puedas comprar. Si no encontrás el link o el repuesto no está disponible para compra directa, por favor contactate con nuestro equipo de Soporte Técnico para que te demos una mano. Tenés guías detalladas sobre cómo cambiar cada parte en la página principal de la Wiki de la A1 mini y en la descripción de cada producto en la tienda.

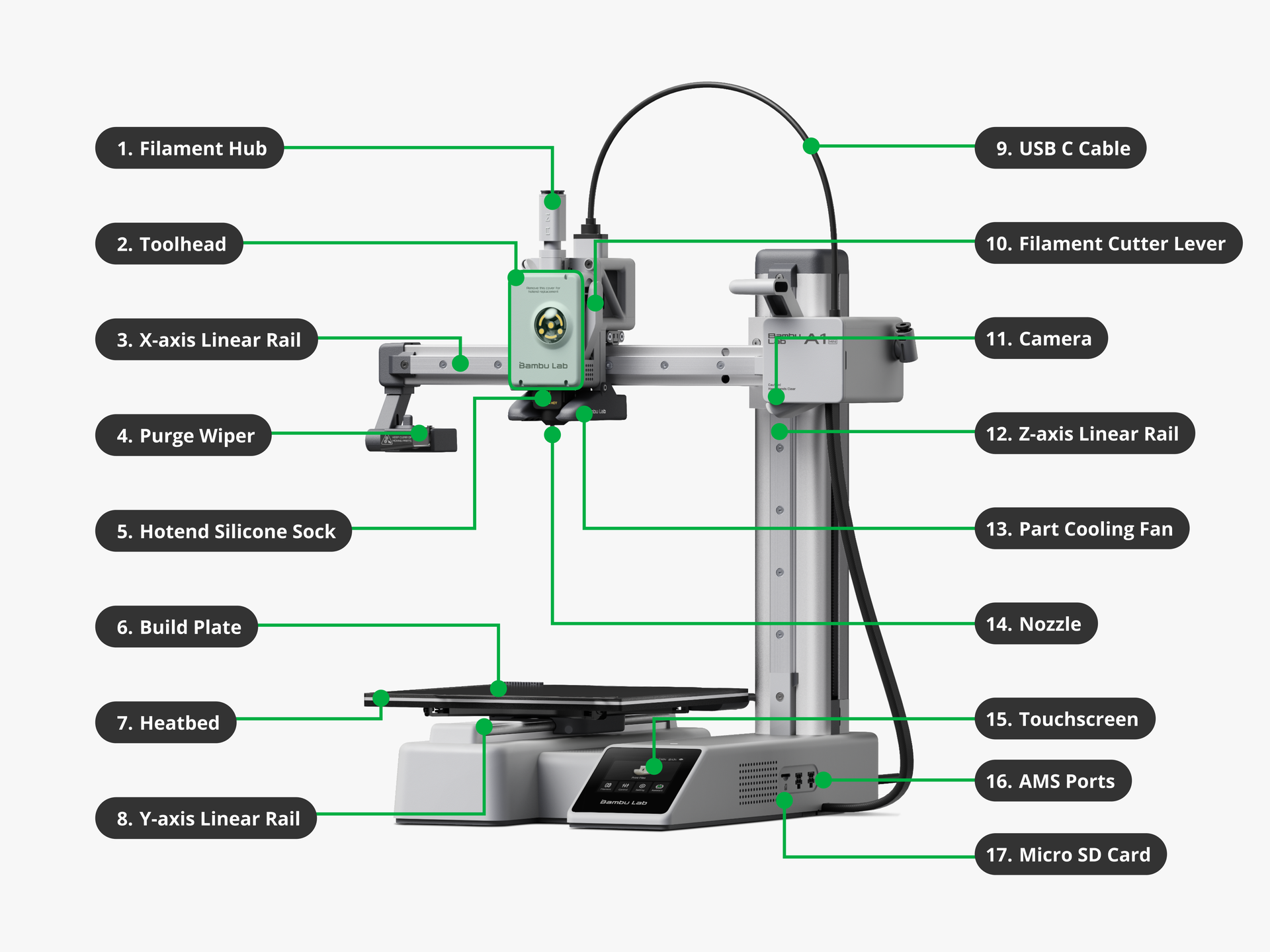

Vista frontal

• Filament Hub: Este componente se usa para conectar todos los tubos de PTFE al Toolhead. También contiene el sensor de filamento.
• Toolhead: Este componente contiene múltiples partes como el extruder, hotend, ventilador de capa, placa del Toolhead y el motor del extruder.
• X-axis linear rail: Es el riel lineal que proporciona un movimiento suave para el Toolhead en el eje X durante la impresión.
• Purge Wiper: Este componente ayuda a eliminar el filamento purgado antes y durante la impresión.
• Funda de silicona del hotend: Se coloca en el hotend para mantenerlo limpio y asegurar que la temperatura se mantenga estable.
• Build plate: Es la superficie que se adhiere magnéticamente a la cama caliente y sobre la cual se imprime el modelo.
• Cama caliente (Heatbed): Este componente se mueve en el eje Y durante la impresión y sostiene la build plate de forma magnética. También incluye los nozzle wipers.
• Riel lineal del eje Y: Es el riel lineal que permite el movimiento suave de la cama caliente en el eje Y durante la impresión.
• Cable USB C: Este componente conecta el Toolhead con la placa principal (Mainboard).
• Palanca del cortador de filamento: Proporciona la fuerza mecánica a la cuchilla de corte de filamento.
• Cámara: Permite el monitoreo remoto de la impresión 3D y la visualización en Bambu Studio y Bambu Handy.
• Riel lineal del eje Z: Es el riel lineal que permite el movimiento suave del eje X sobre el eje Z durante la impresión.
• Ventilador de capa: Este componente enfría las líneas de capa impresas para solidificar el filamento rápidamente.
• Nozzle: Se encarga de derretir el filamento antes de que la impresora deposite las capas del modelo 3D.
• Pantalla táctil: Permite la interacción táctil con la impresora y también muestra información y mensajes de error.
• Puertos AMS: Permiten conectar el AMS Lite a la impresora para realizar impresiones multi-color y multi-material.
• Tarjeta Micro SD: Es un dispositivo de memoria que almacena los archivos de impresión 3D, videos de Timelapse e información de logs.

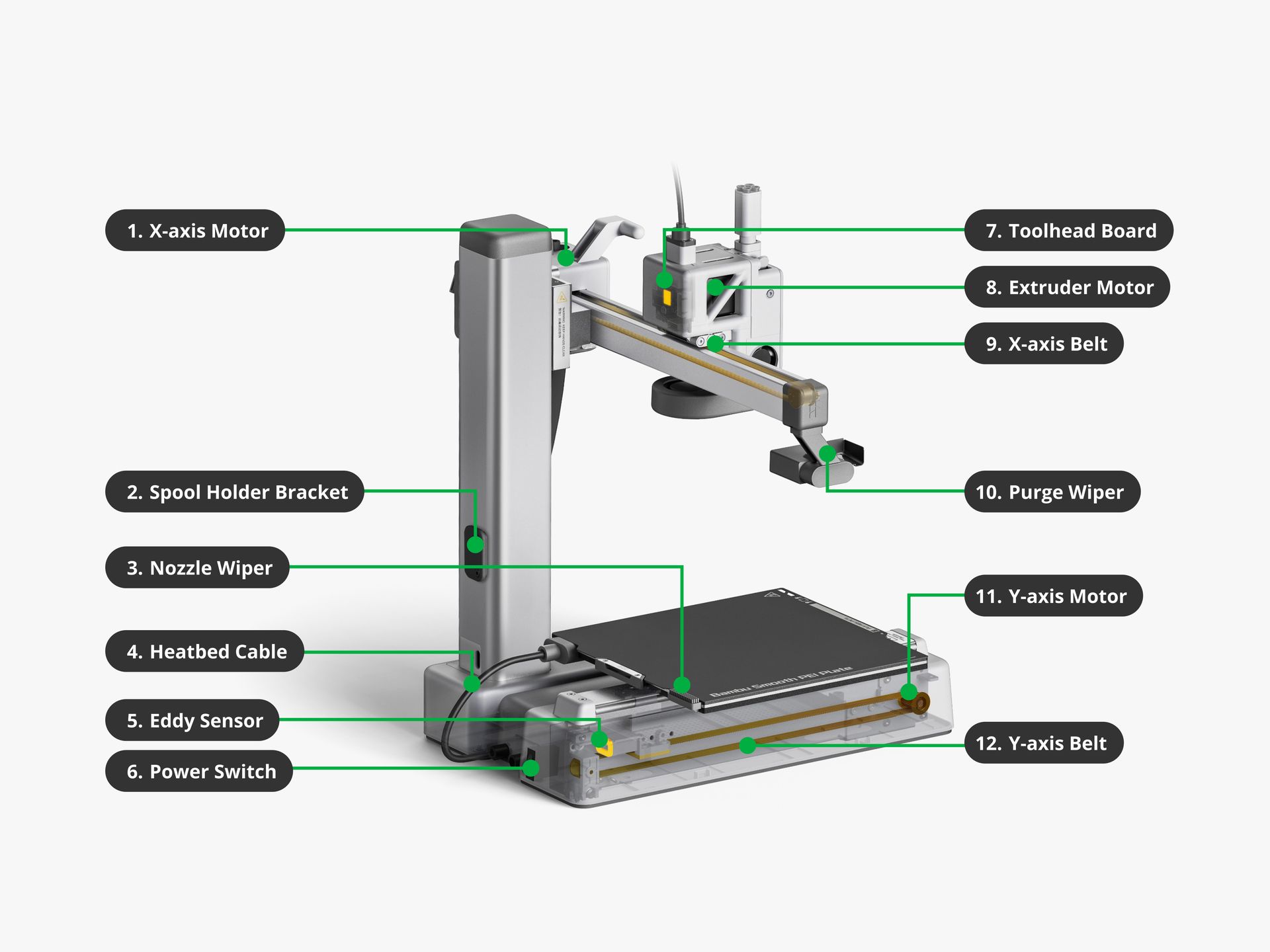

Vista lateral

• Motor del eje X: Se utiliza para mover el Toolhead hacia adelante y hacia atrás a lo largo del eje X.
• Soporte del portabobinas: Se usa para sujetar el portabobinas en la parte trasera de la A1 mini.
• Nozzle wiper: Se utiliza para limpiar el nozzle antes de comenzar un trabajo de impresión.
• Cable de la cama caliente: Proporciona energía a la cama caliente y señal de los sensores a la placa madre.
• Eddy Sensor: Este componente se utiliza durante la calibración de la cama caliente.
• Interruptor de encendido: Se usa para prender y apagar la impresora.
• Placa del Toolhead: Es el circuito impreso principal del cabezal que proporciona conectividad a sus componentes.
• Motor del extruder: Es el motor unido a la unidad del extruder que le da movimiento al conjunto de engranajes.
• Correa del eje X: Es el componente de transmisión para el conjunto del eje X que permite el movimiento en dicha dirección.
• Purge Wiper: Ayuda a remover el filamento purgado antes y durante la impresión.
• Motor del eje Y: Se utiliza para mover la cama caliente hacia adelante y hacia atrás a lo largo del eje Y.
• Correa del eje Y: Es el componente de transmisión para el conjunto del eje Y que permite el movimiento en dicha dirección.

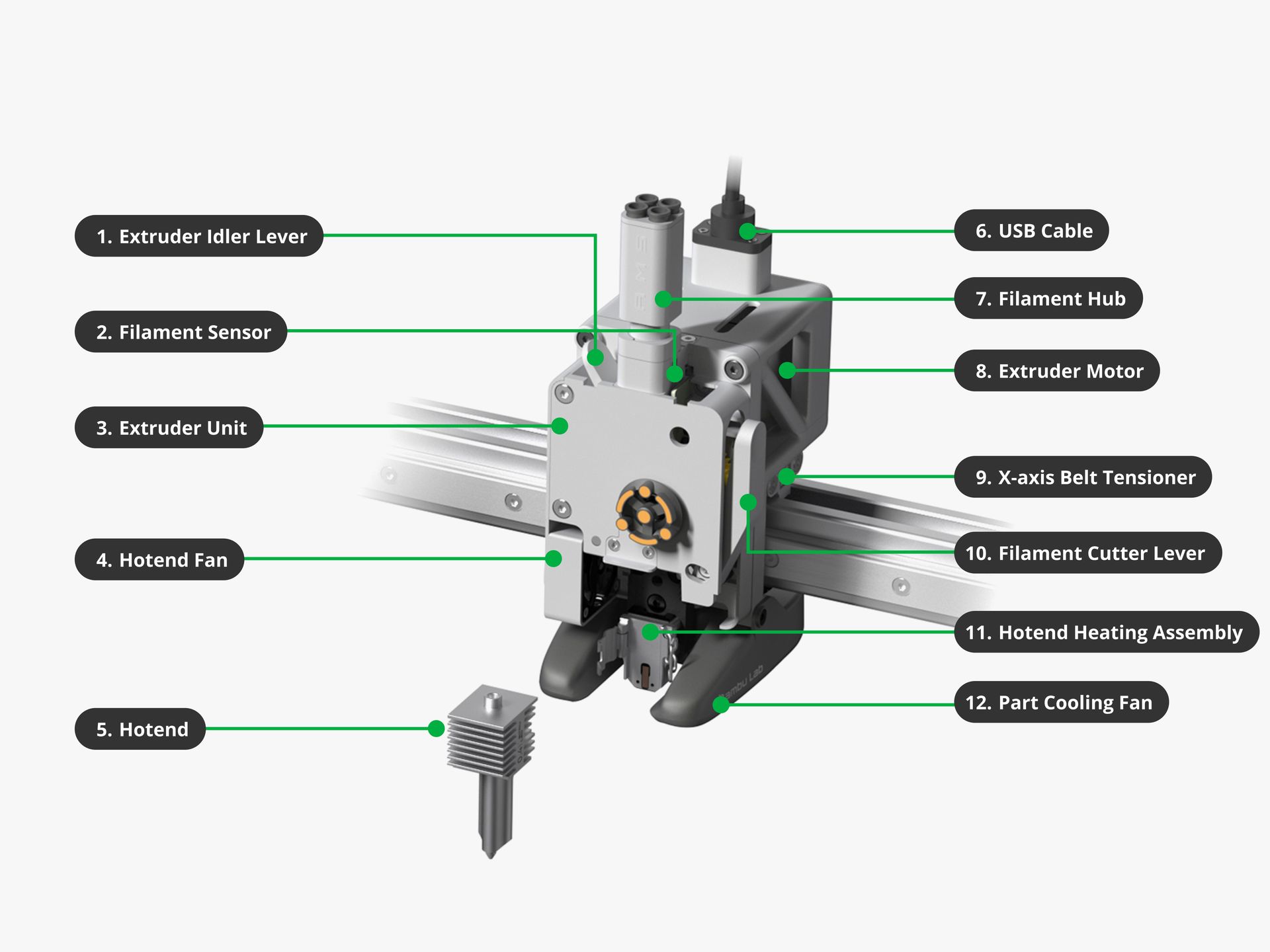

Vista del Toolhead

• Palanca del idler del extruder: Se usa para aplicar presión contra el idler del extruder para ayudar con la extrusión. Es parte de la unidad del extruder.
• Sensor de filamento: Se ubica dentro del Filament Hub y detecta la presencia y el movimiento del filamento.
• Unidad del extruder: Es el componente que controla el movimiento del filamento y lo empuja a través del hotend.
• Ventilador del hotend: Se usa para enfriar tanto el hotend como el bloque calentador.
• Hotend: Derrite el filamento antes de que la impresora deposite las líneas de capa del modelo 3D.
• Cable USB: Conecta el Toolhead con la placa principal.
• Filament Hub: Se usa para conectar todos los tubos de PTFE al Toolhead y contiene el sensor de filamento.
• Motor del extruder: Motor unido a la unidad del extruder que mueve los engranajes.
• Tensor de la correa del eje X: Componente encargado de ajustar la transmisión del eje X para asegurar el movimiento correcto.
• Palanca del cortador de filamento: Proporciona la fuerza mecánica para la cuchilla de corte.
• Bloque calentador del hotend: Proporciona calor al hotend y permite un intercambio rápido para facilitar su reemplazo.
• Ventilador de capa: Enfría las líneas de capa impresas para que el filamento solidifique rápido.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
