Guía de desempaquetado de la A1 mini y el A1 mini combo

¡Felicitaciones por tu nueva impresora! En esta guía te vamos a explicar paso a paso cómo desempaquetar y dejar lista tu A1 mini o el combo con AMS lite de forma segura. Seguí estos pasos con atención para que todo quede bárbaro y no te mandes ninguna macana al armarla.

Recordatorio importante:

El eje Y de la A1 mini utiliza ruedas de guía metálicas, lo que significa que no vas a tener que andar ajustando los componentes de movimiento a cada rato. Sin embargo, vas a necesitar lubricarlos y limpiarlos seguido para reducir el desgaste y el ruido, mantener la precisión y evitar que los rieles se oxiden.

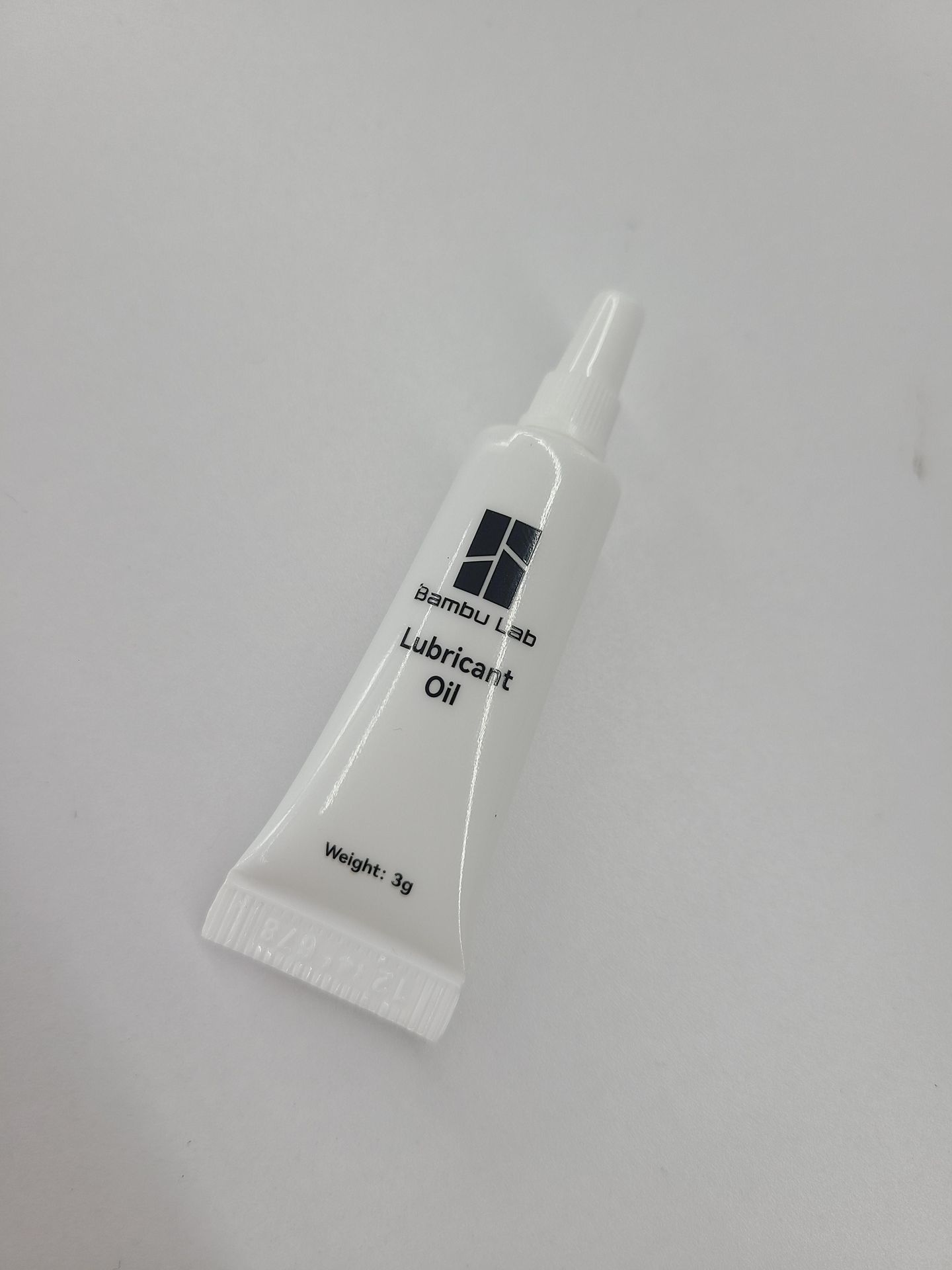

Cada máquina sale con algo de lubricación de fábrica, pero se le aplica apenas un poquito para evitar que el exceso de aceite chorree por la carcasa durante el transporte y deje manchas feas. Por eso, te recomendamos fuertemente aplicar una buena cantidad de aceite lubricante en los rieles del eje Y ni bien la saques de la caja, asegurándote de que todo el riel quede bien lubricado.

El aceite viene incluido en la caja de accesorios. Podés mirar el video adjunto para ver cómo se aplica correctamente.

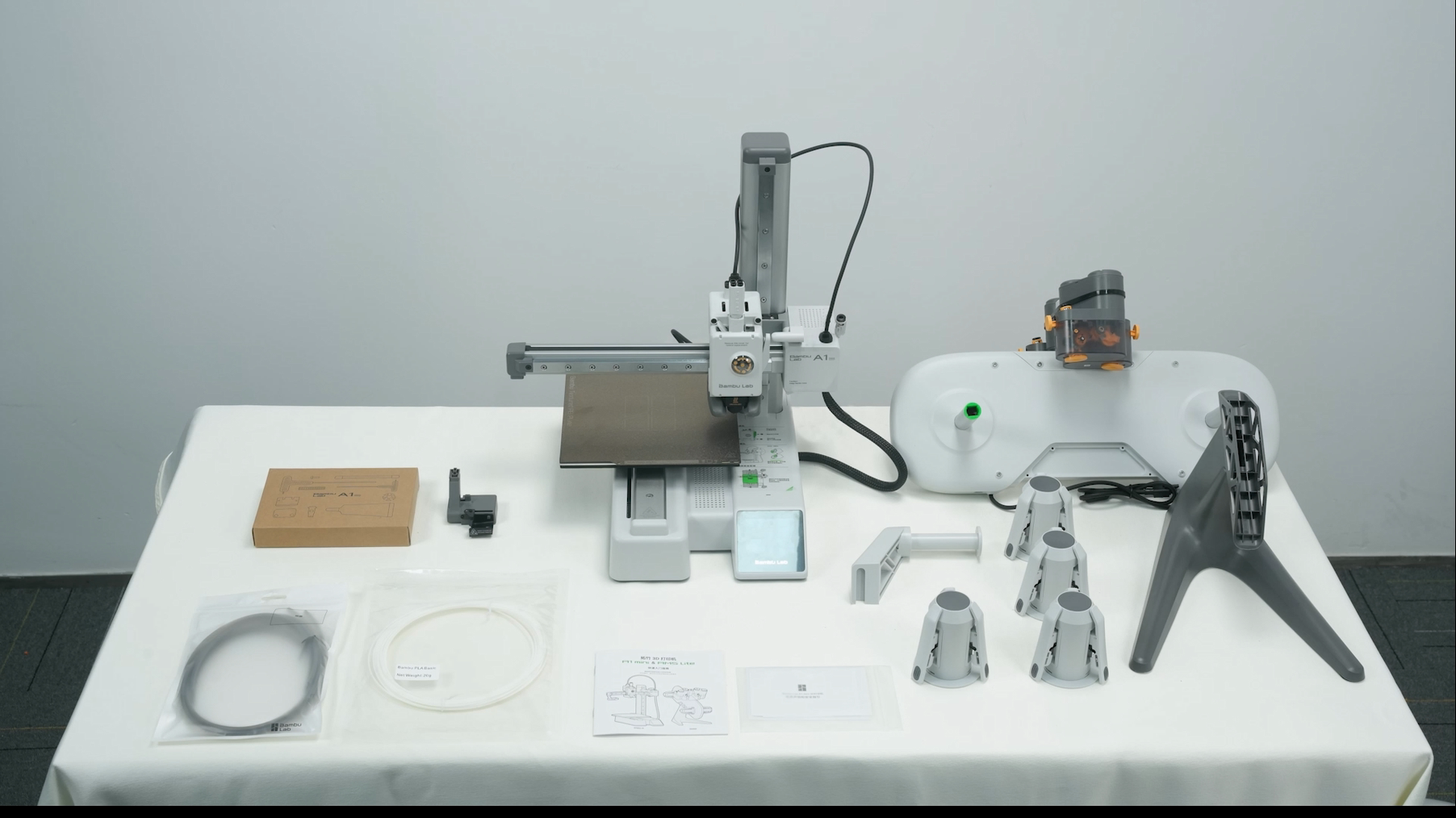

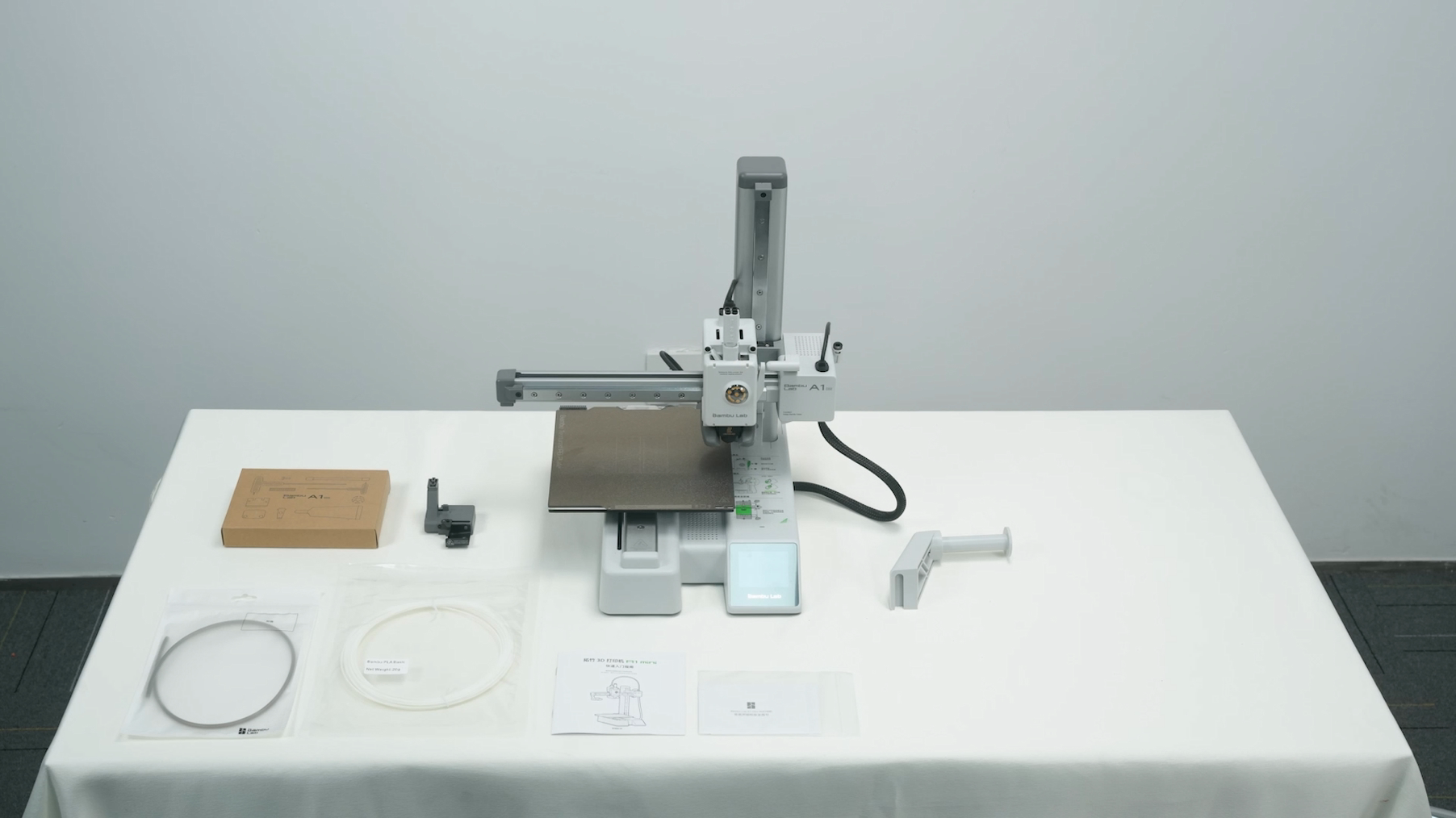

Pasos para desempaquetar la A1 mini, el AMS lite y sus accesorios

Tené en cuenta que la espuma protectora puede variar un poco respecto a la que se ve en los videos. Guiate por lo que recibiste; por ejemplo, algunas máquinas traen espuma debajo de la cama caliente que tenés que sacar sí o sí.

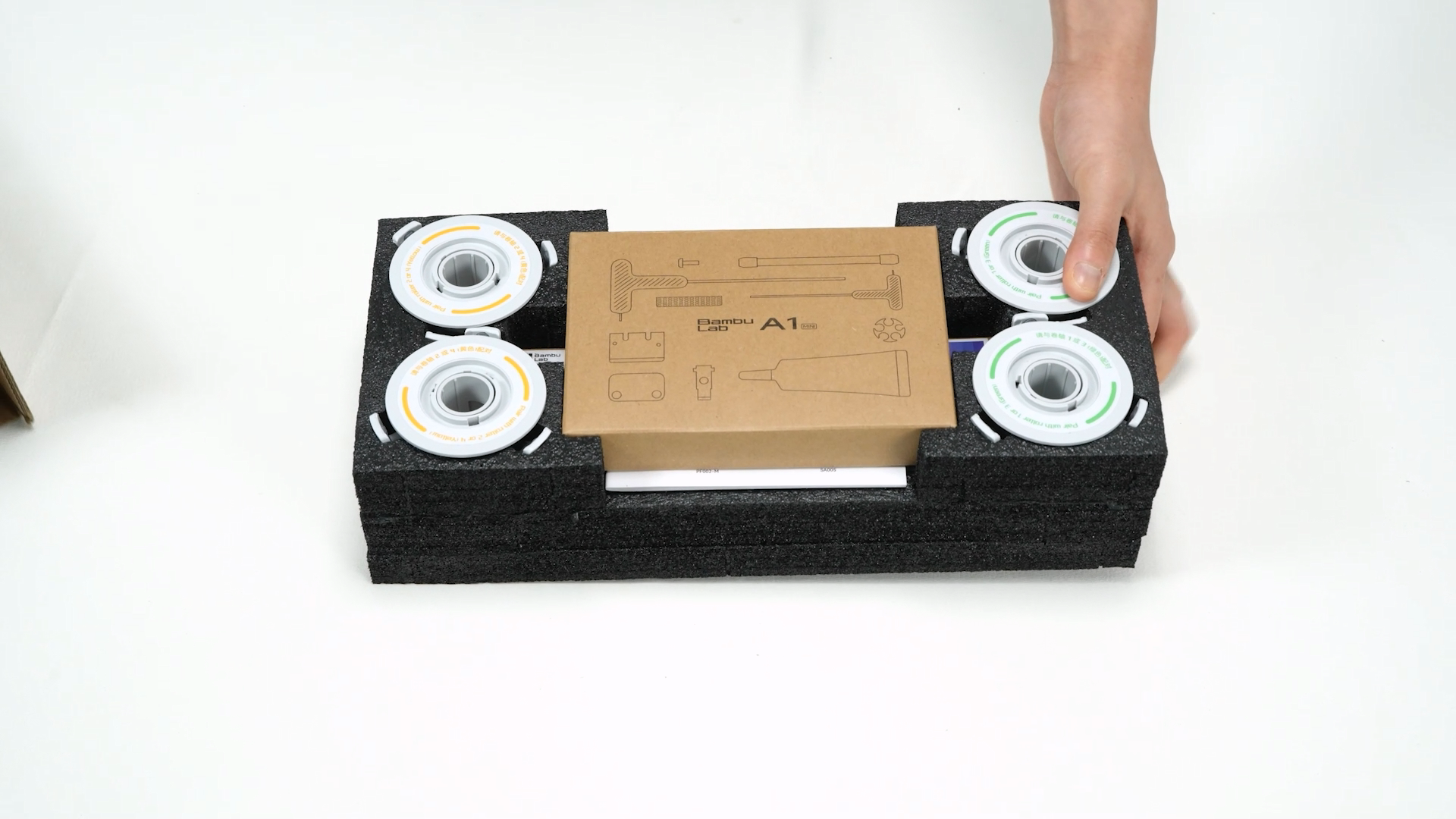

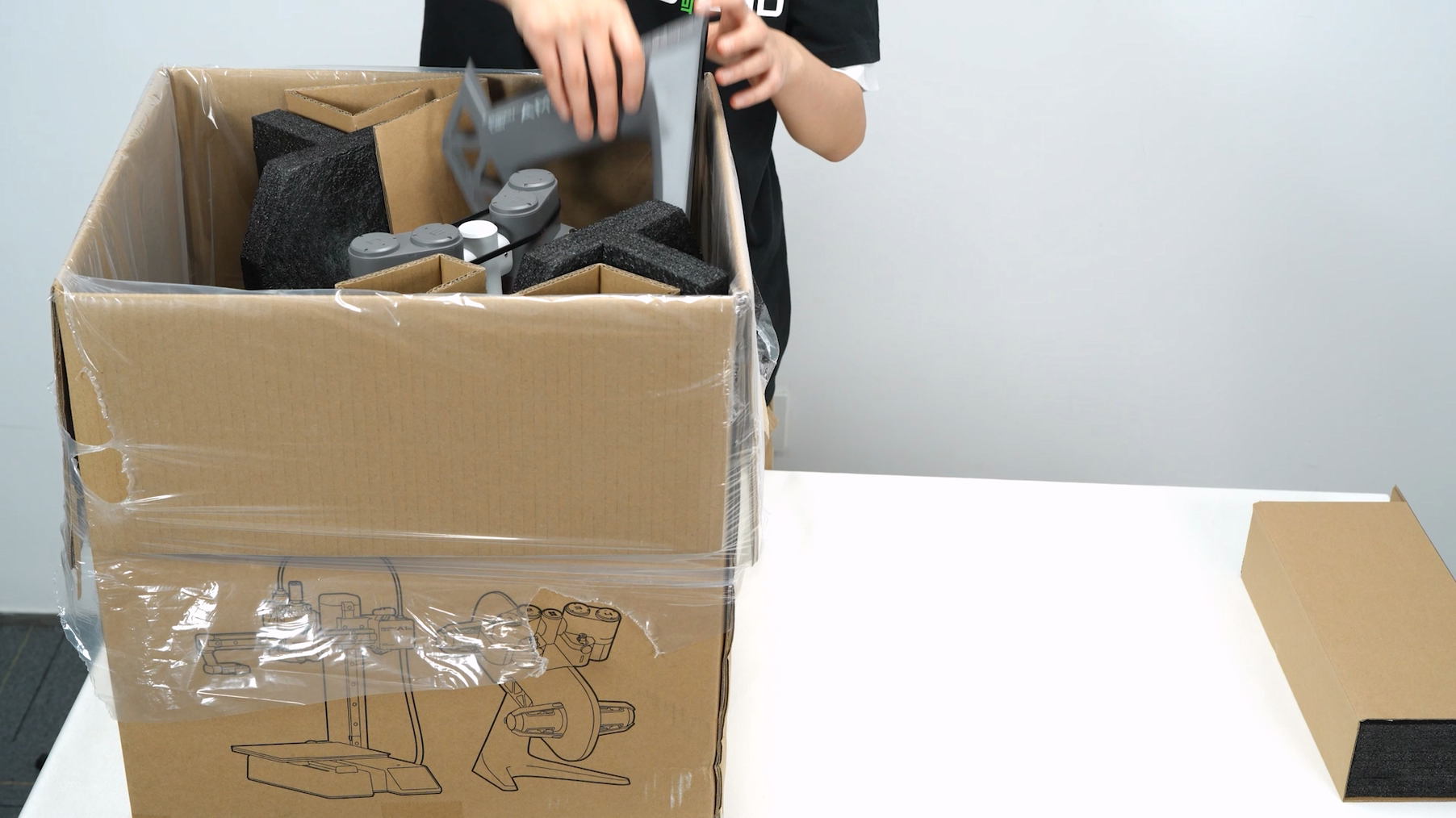

1. Sacá el cartón protector de la parte de arriba

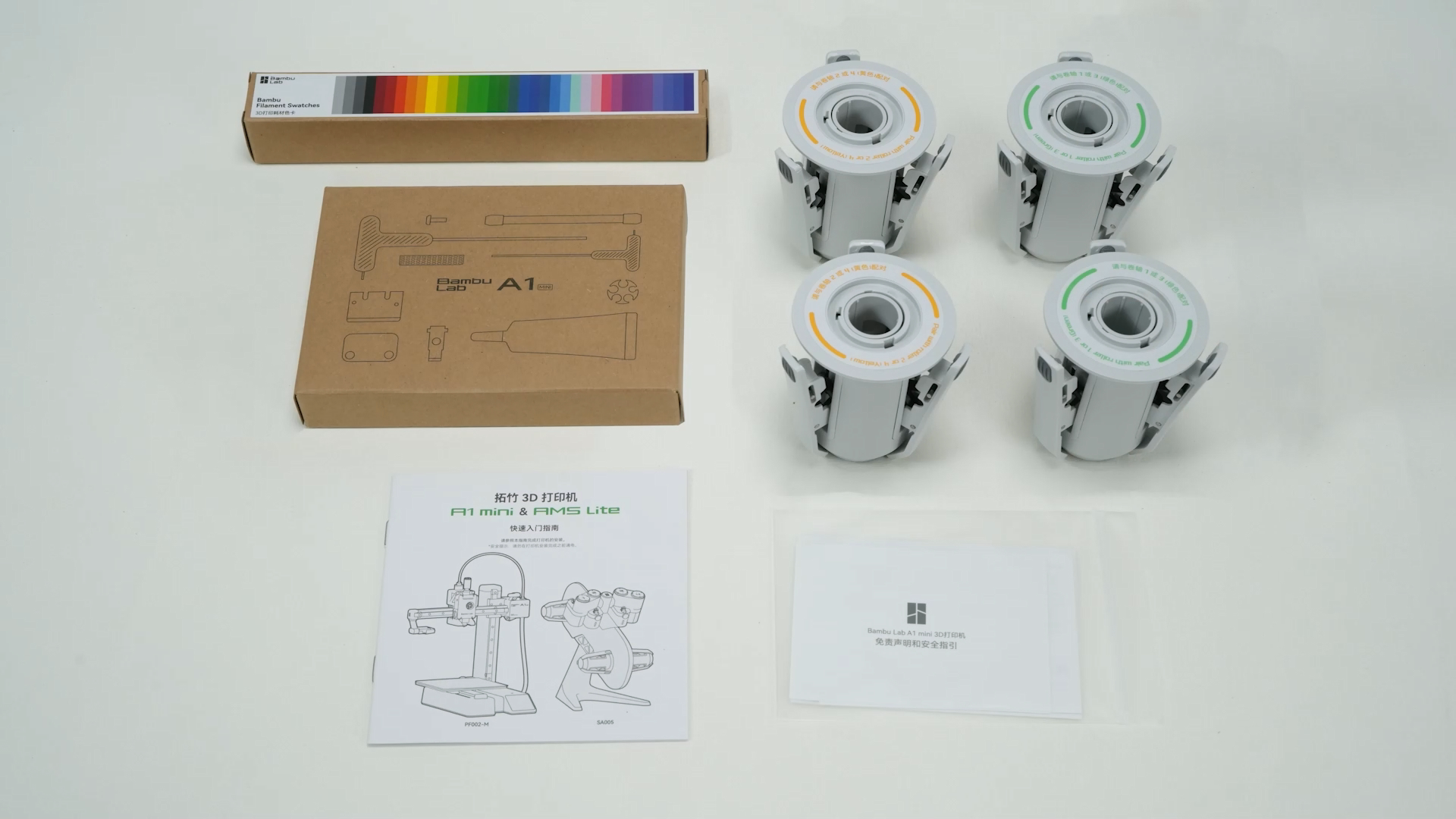

Andá sacando los componentes de a uno y no peles todas las bolsas de plástico juntas. Algunos accesorios pueden estar metidos en la espuma, así que revisá bien antes de tirar nada.

2. Leé la guía de inicio rápido

Pegale una leída a la guía y familiarizate con las precauciones de antemano. Cuando levantes la impresora, sostené la tapa trasera del eje Z con la mano y evitá tocar los rieles metálicos de los ejes Z y X.

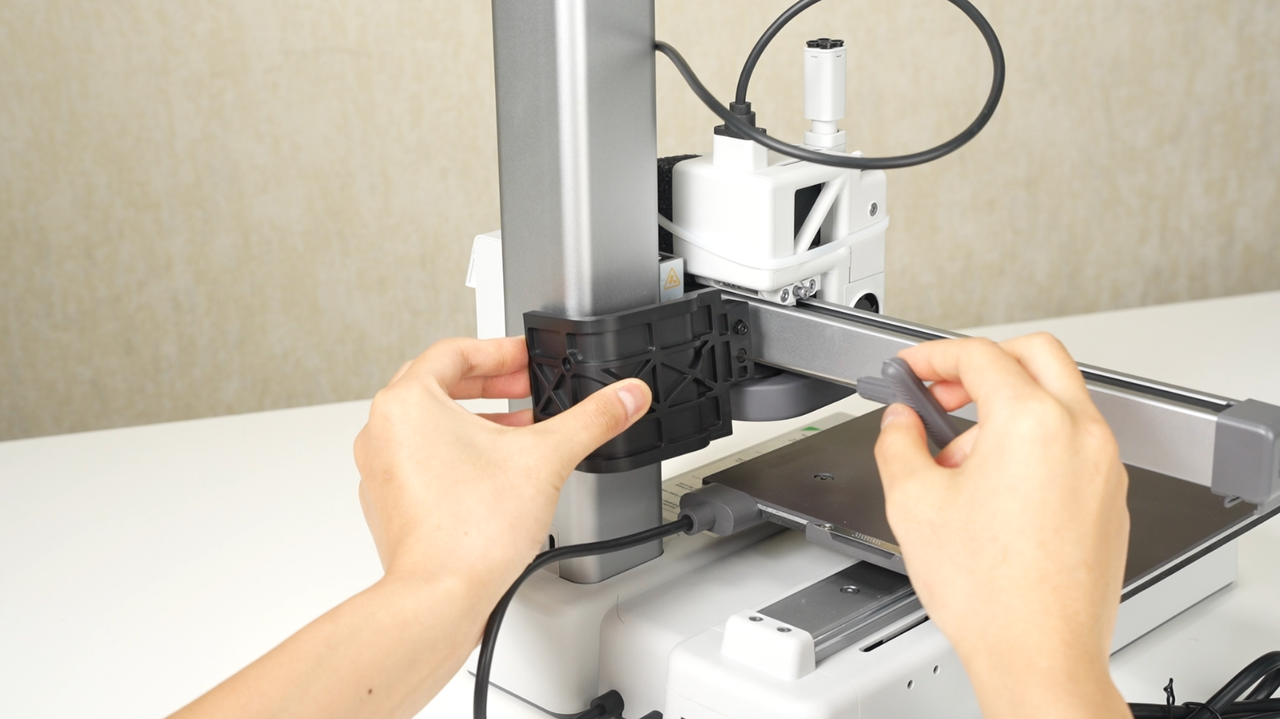

Desbloqueo del limitador del eje Z y del cabezal

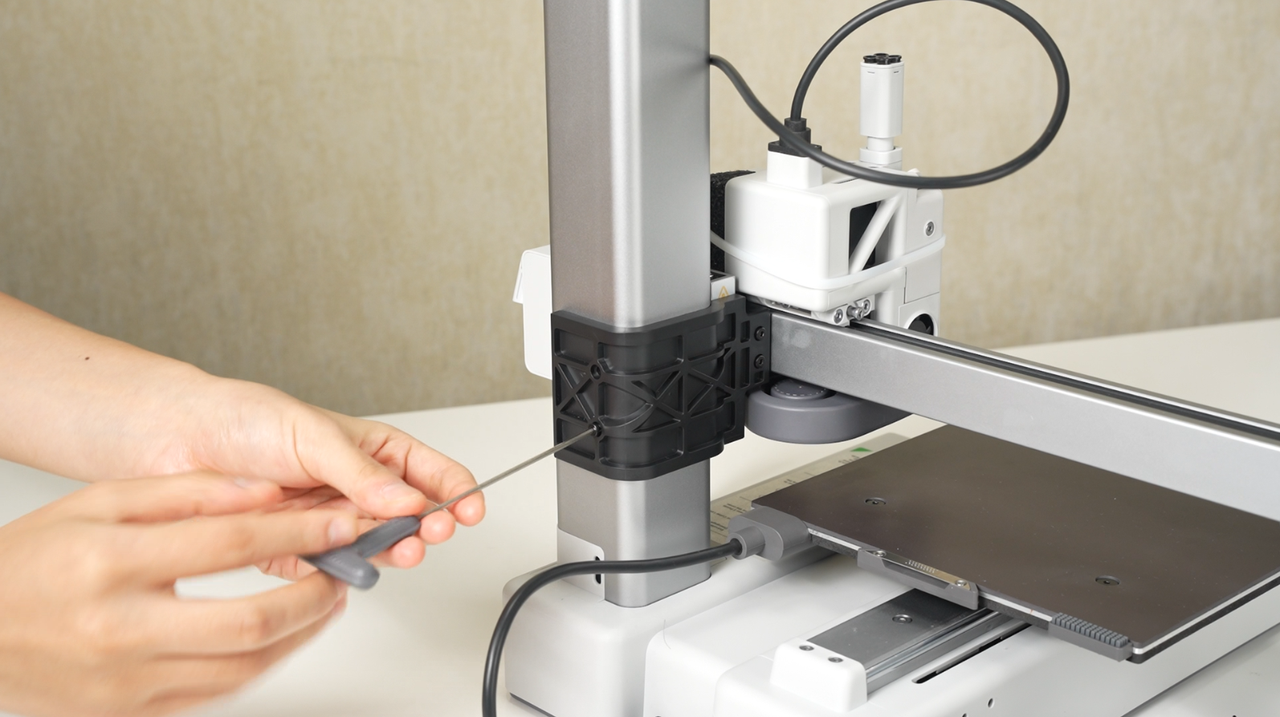

• Sacá los 4 tornillos para liberar el limitador del eje Z que protege a la impresora durante el flete.

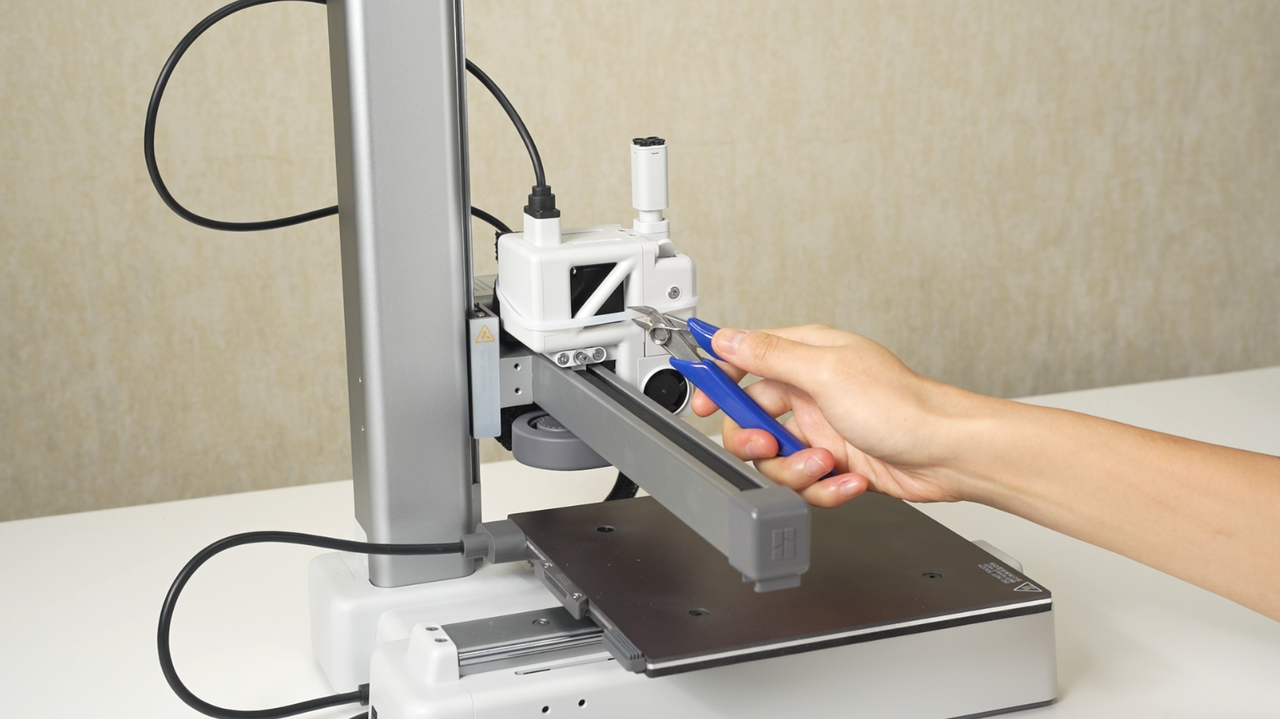

• Cortá el precinto (zip-tie) que viene envolviendo el cabezal de herramientas.
• Mové el cabezal un poquito a la izquierda y retirá la espuma protectora.

Ajustes finales e instalación de componentes

• Ajustá los tornillos de la cama caliente.
• Instalá el nozzle wiper: Colocá el limpiador de purga en su lugar.
• Soporte de filamento: Instalá la placa base con los 2 tornillos M3-8 de la caja de accesorios. Ojo con la orientación al ponerlo. Después deslizá el soporte de arriba hacia abajo hasta que trabe.
• Films protectores: Sacá los films de la cámara y de la pantalla. Si la pantalla trae dos capas, sacá la de afuera (la que tiene solapa). Si trae una sola, te recomendamos dejarla puesta para evitar rayones mientras la usás.

Cómo armar el AMS lite

• Poné el cuerpo del AMS lite sobre el soporte (con el cable hacia la parte de atrás).
• Aseguralo con los 4 tornillos BT3-8 que vienen en la caja de accesorios.
• Soportes giratorios: Deslizalos hasta el fondo. Tené cuidado de hacer coincidir los colores (amarillo con amarillo, verde con verde) para no romper nada.
• Una vez listo, poné el AMS lite a la derecha de la A1 mini y conectá los tubos PTFE.

Encendido e inicialización

Instalá el organizador de cables, prendé la impresora y el AMS lite. Colocá la PEI plate texturizada sobre la cama caliente y seguí las instrucciones que te van apareciendo en pantalla para completar la inicialización y la calibración automática.

Apéndice: Instalación del soporte de filamento externo y cómo arrancar tu primera impresión con la A1 mini.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
