Esta página presenta los componentes principales de la impresora 3D A1 mini para que entiendas bien cómo funciona tu equipo. Es una guía técnica detallada que te va a servir para familiarizarte con el hardware y los procesos de impresión.
¿Cómo funciona la A1 mini?
La A1 mini es una máquina que usa filamento plástico para crear objetos 3D, transformando modelos digitales en piezas físicas. El principio de funcionamiento de la A1 mini suele seguir estos pasos:
Creación o adquisición de un modelo digital:
Primero, necesitás crear un modelo 3D o conseguir uno ya existente. Esto lo podés hacer con software de diseño asistido por computadora (CAD), recursos online u otras fuentes.
Slicing
Después, el Bambu Studio hace el slicing del modelo digital en muchas capas finas. La información de cada capa se traduce automáticamente a un lenguaje que la impresora entiende, conocido como gcode. Este código le indica a la impresora los recorridos y las velocidades de los distintos ejes durante el proceso de impresión.
Preparando la impresora
Antes de arrancar a imprimir, tenés que preparar el equipo. Esto incluye cargar el filamento, colocar la build plate y calibrar los parámetros de la impresora para asegurar la calidad de la pieza.
Impresión
Una vez que está todo listo, la A1 mini imprime capa por capa sobre la plataforma hasta construir el objeto por completo.
El sistema de movimiento de la A1 mini

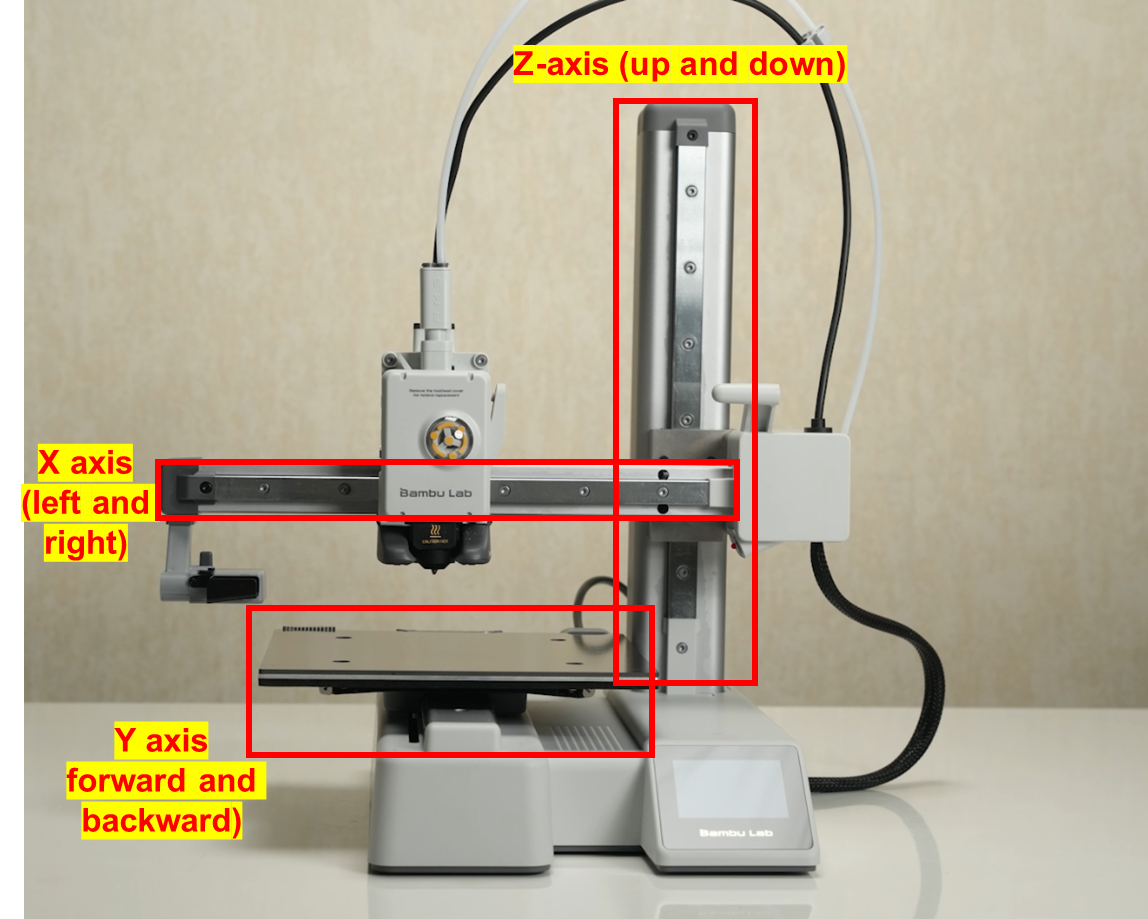

La A1 mini utiliza un sistema de movimiento de coordenadas cartesianas, que consiste en los siguientes componentes:
Movimiento del eje X
El movimiento del eje X incluye un riel de guía horizontal y un travesaño. El cabezal de impresión está fijo en un bloque que se desliza libremente por el riel. Al controlar el movimiento de izquierda a derecha de este bloque, el cabezal se posiciona con precisión en la dirección del eje X.
Movimiento del eje Y

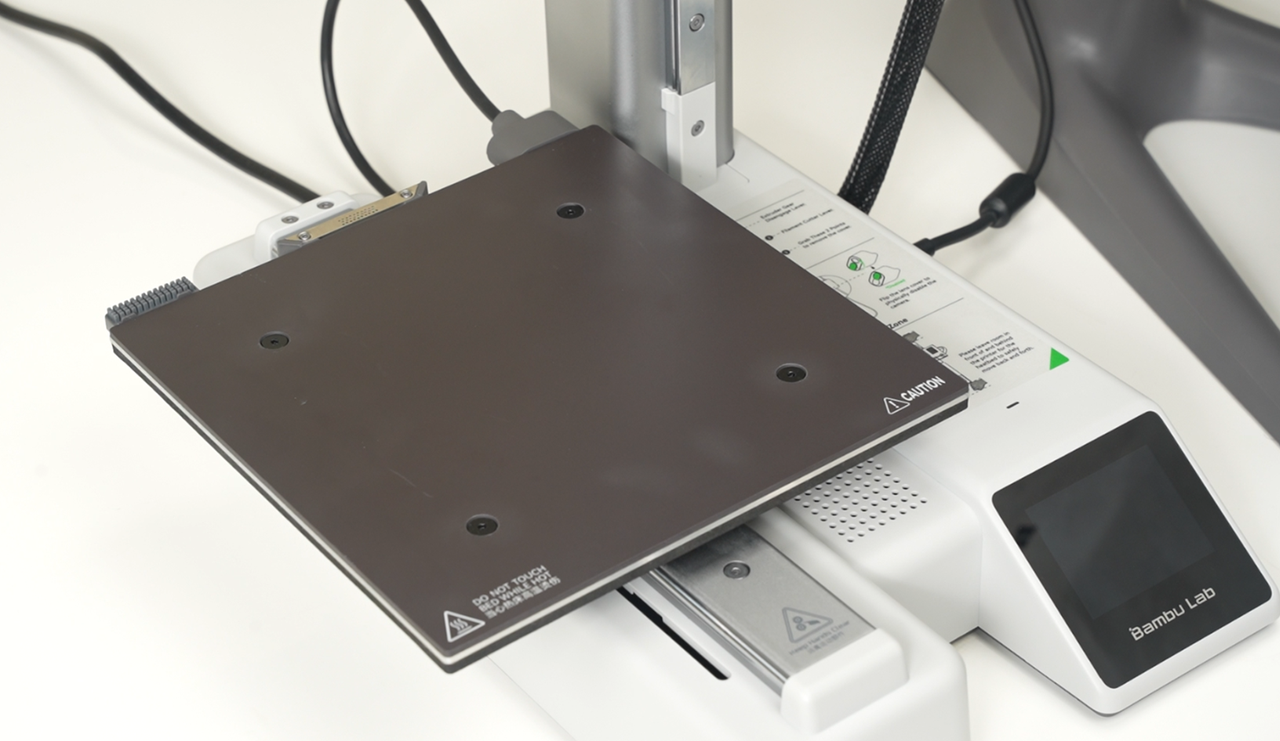

El movimiento del eje Y consiste en un riel de guía horizontal y una plataforma de impresión. La plataforma está sobre el riel y puede moverse hacia adelante y hacia atrás. Controlando este movimiento se logra la posición en el eje Y.
Movimiento del eje Z
El movimiento del eje Z se usa para controlar la posición vertical del cabezal respecto a la plataforma de impresión. Incluye un lead screw, una tuerca, un acople y un motor stepper. El motor hace girar el lead screw a través del acople, controlando así el movimiento vertical del cabezal.
La A1 mini puede posicionar el cabezal con exactitud en las tres direcciones controlando estos movimientos. Por lo general, estos ejes se mueven mediante motores y sus circuitos controladores. La ruta y velocidad del cabezal se definen al leer el archivo de impresión a través del controlador de la máquina.

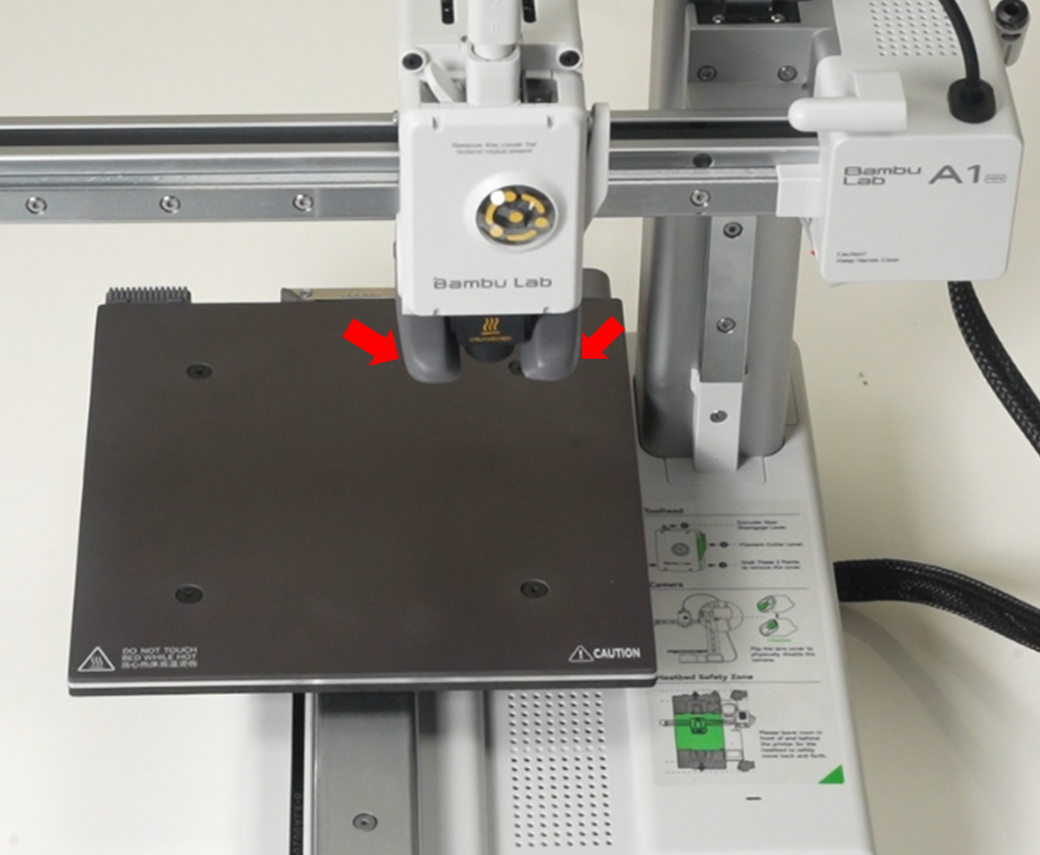

Módulo del tool head
El cabezal o unidad del tool head es uno de los componentes clave de la A1 mini. Este módulo consiste principalmente en: el ensamblaje del hotend, la unidad del extruder, la unidad del cortador (cutter), el filament hub y el sensor de filamento.

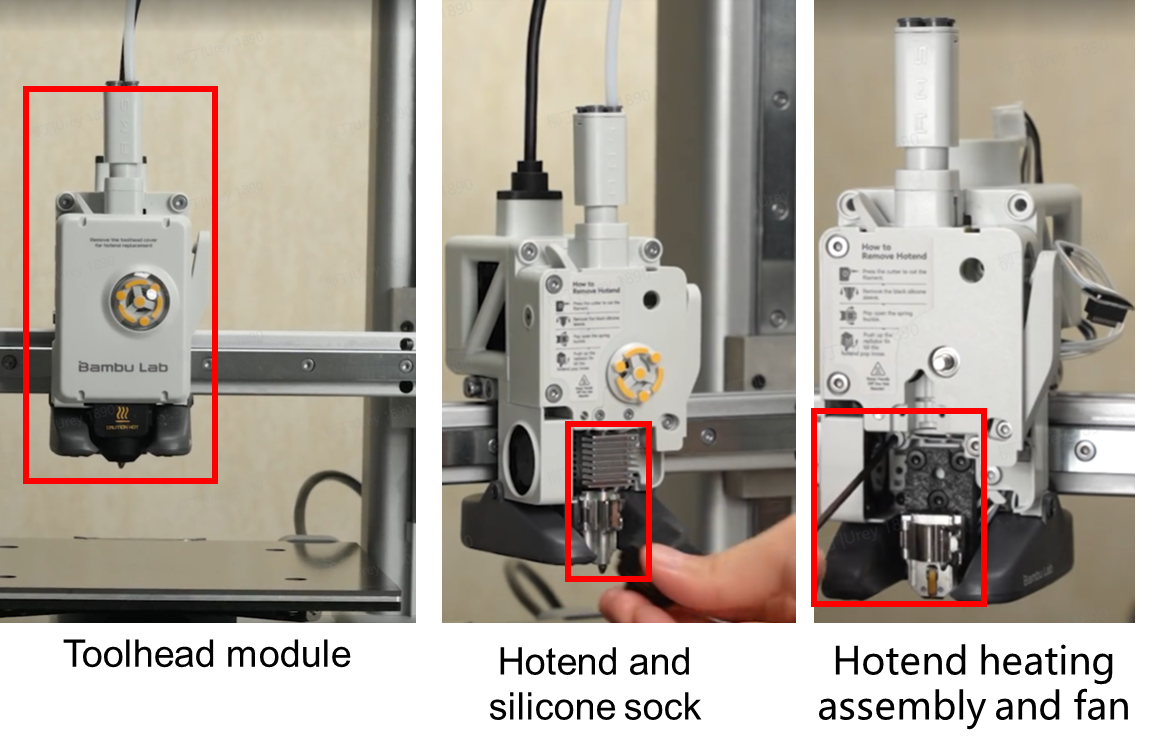

Ensamblaje del hotend

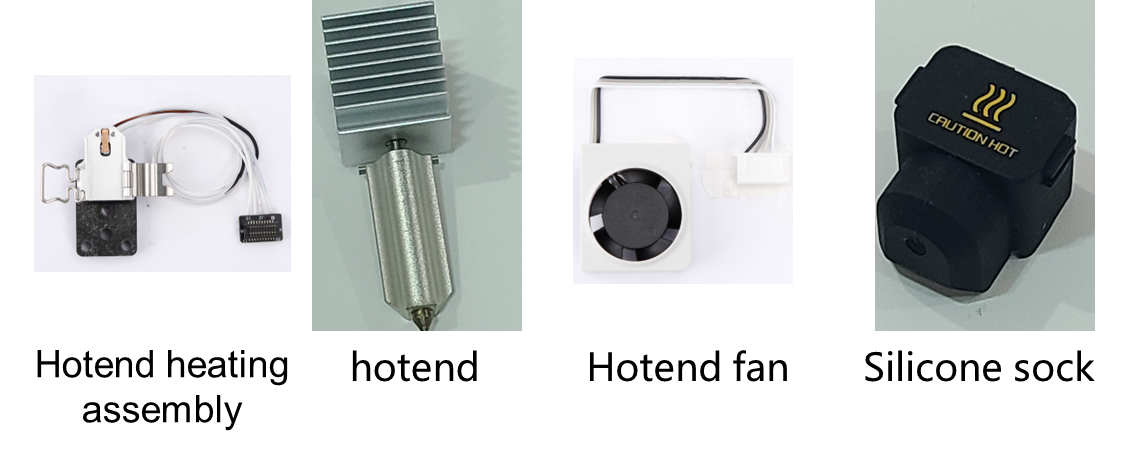

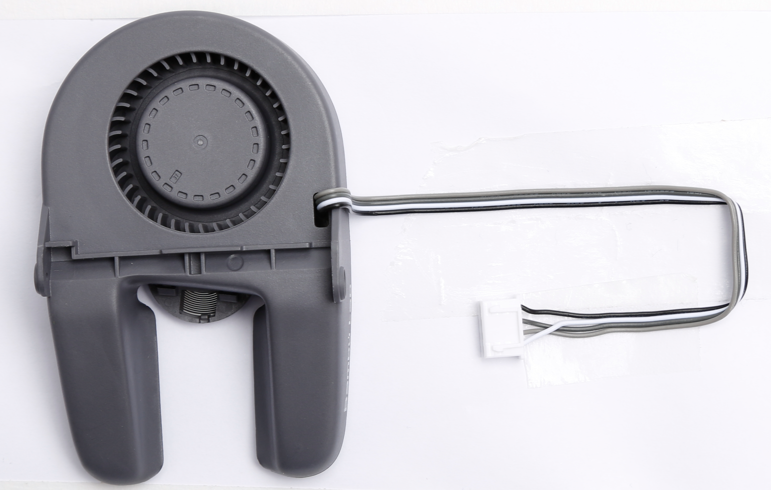

Es un componente central del módulo del tool head, formado por el calentador del hotend, el hotend propiamente dicho (que integra el nozzle y el disipador de calor), el ventilador del hotend y la funda de silicona. El hotend se encarga de calentar el filamento a una temperatura específica, derretirlo y depositarlo en capas finas para generar el objeto.

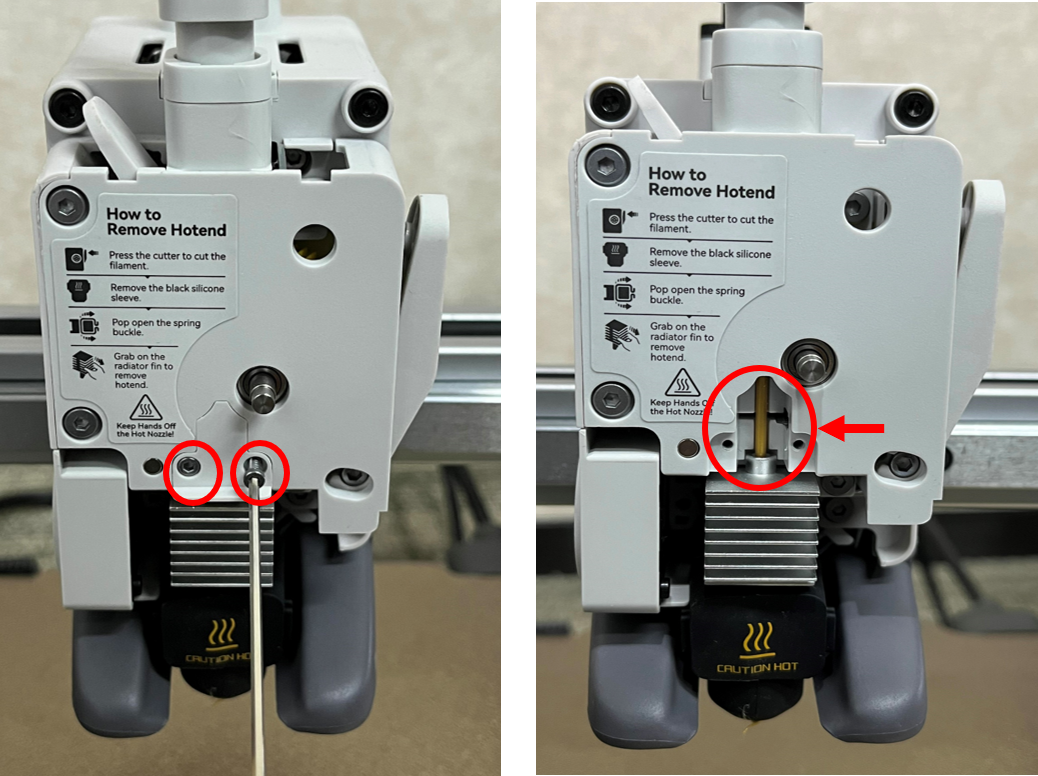

Diferentes filamentos requieren distintas temperaturas. Por ejemplo, el PLA se imprime a temperaturas bajas (alrededor de 210-220 °C), mientras que el PETG requiere temperaturas más altas (cerca de 250-260 °C). Al igual que la clásica serie X1, la A1 mini tiene un diseño de hotend integrado que combina el nozzle y el disipador, logrando un calentamiento mucho más rápido que un hotend común. Además, facilita el cambio rápido del hotend sin tener que desenchufar conectores diminutos o buscar un destornillador específico.
Unidad del extruder

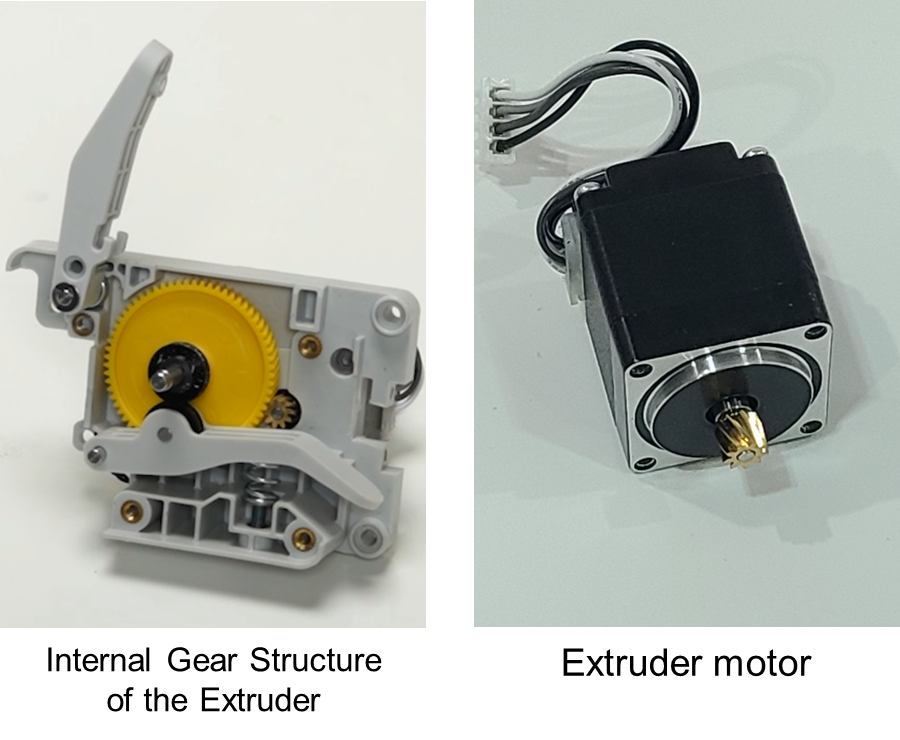

El motor del extruder y sus engranajes son piezas esenciales. El motor tira del filamento desde el carretel y lo empuja hacia el hotend. Una vez caliente y fundido, el filamento sale por el nozzle para crear el modelo. El motor del extruder es crítico para controlar con precisión la cantidad de material extruido.

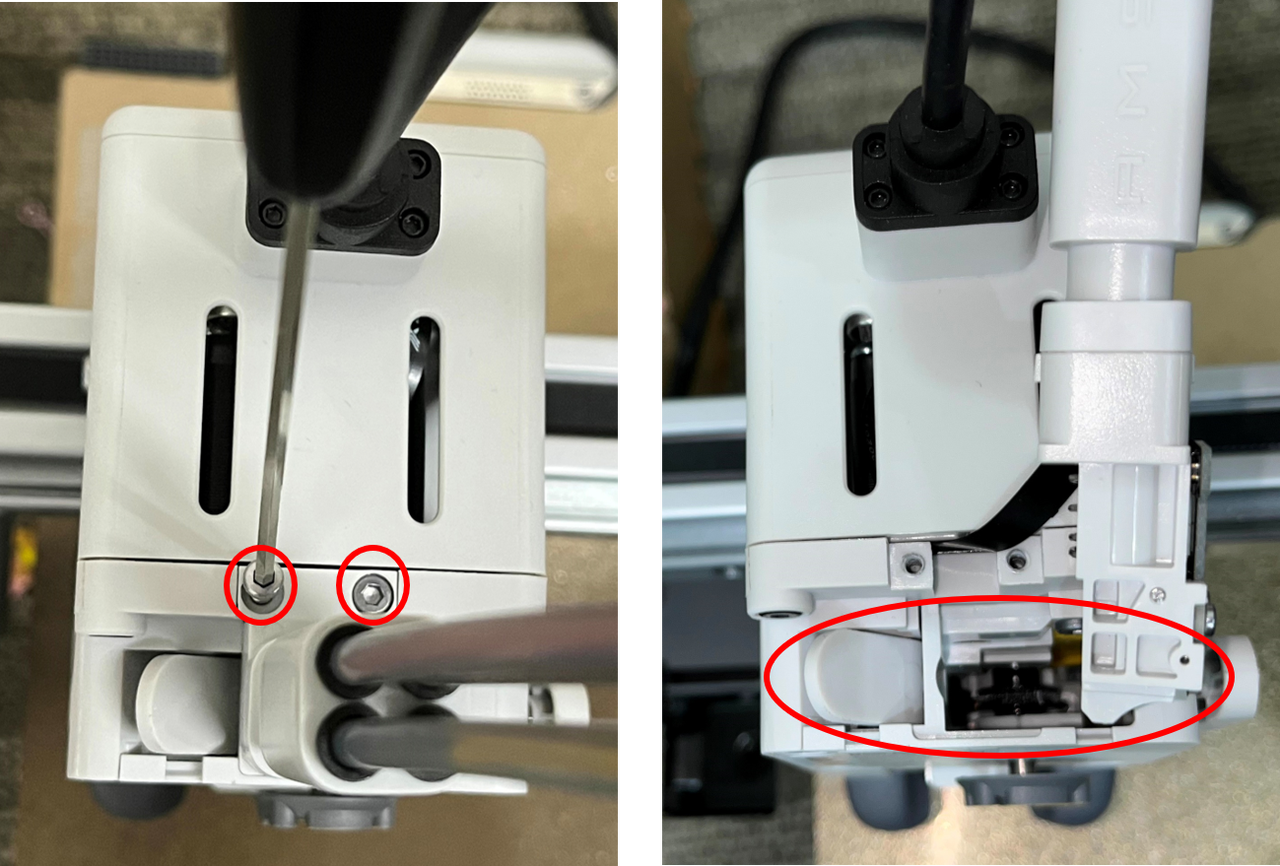

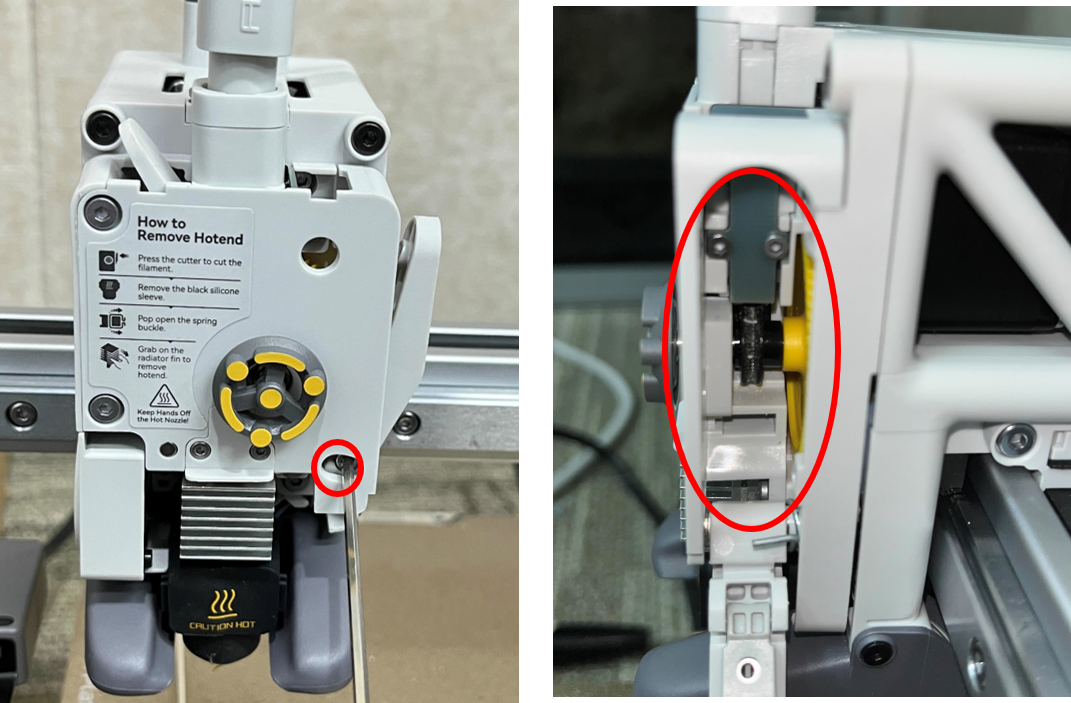

En la unidad del extruder, se puede sacar una pequeña tapa para observar si hay atascos en los engranajes. También podés mirar los engranajes desde el costado soltando la palanca del cortador. Si se junta polvillo de filamento en los engranajes, podés usar esta posición para limpiar los restos.

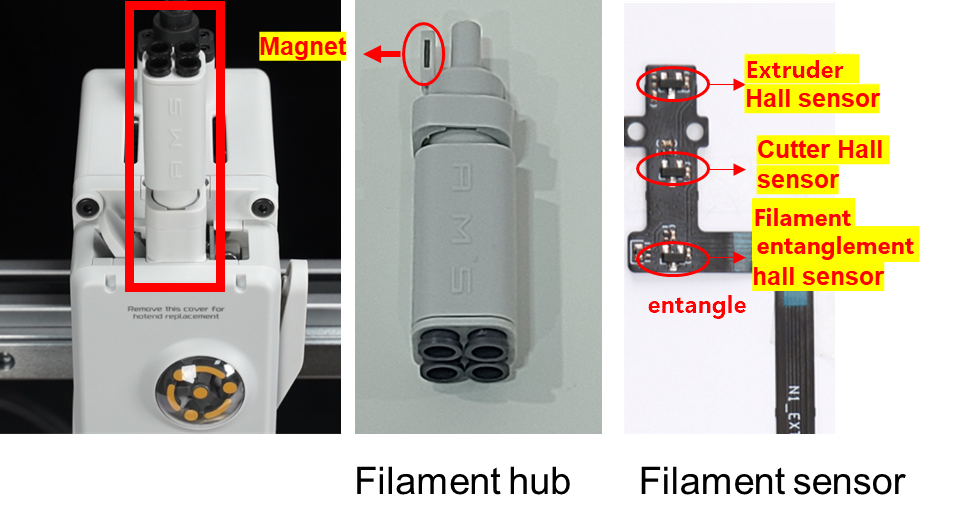

El filament hub se puede retirar con cuidado desde arriba (ojo al tirar del cable del sensor de filamento) para revisar si los engranajes del extruder están obstruidos.
Cutter

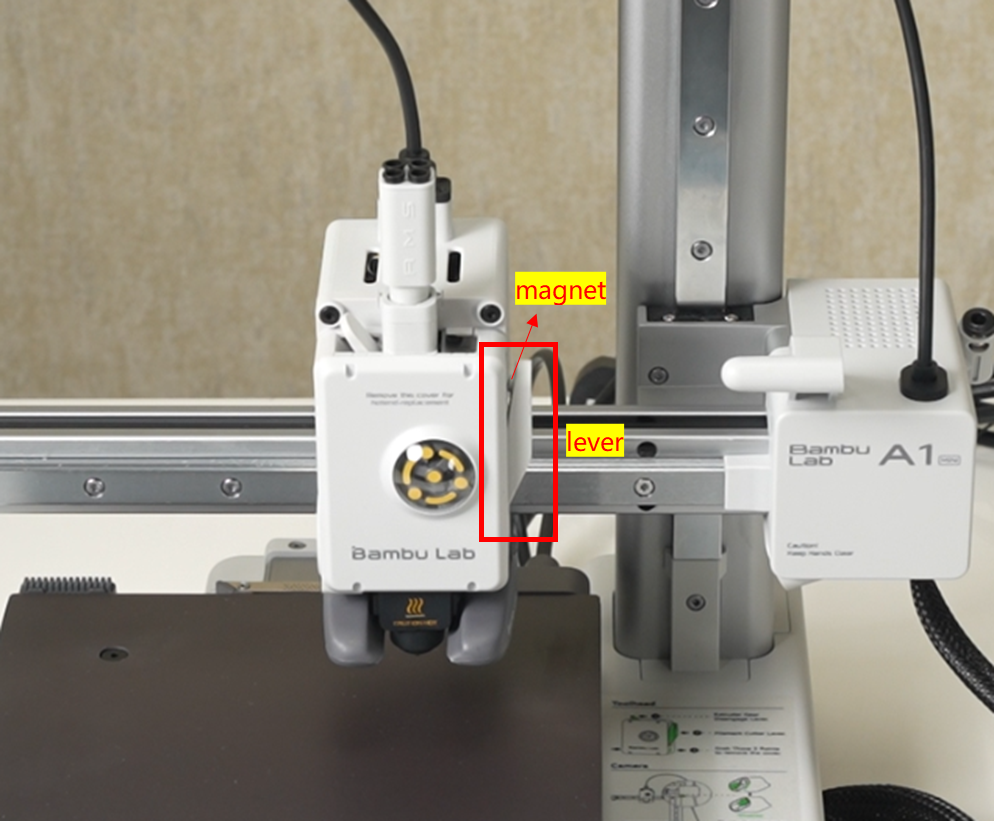

La palanca del cortador (cutter) está instalada en el tool head para sujetar la cuchilla y el imán de detección de posición. La cuchilla se activa para cortar el filamento al presionar la palanca durante el proceso. Después de cortar, la cuchilla
