Este artículo te va a guiar para solucionar el problema de comunicación con el AMS 2 Pro. Fijate paso a paso cómo diagnosticarlo.
Descripción del problema
Cuando conectás el AMS 2 Pro a la impresora y lo prendés, los indicadores LED de las cuatro ranuras del alimentador titilan dos veces en rojo. Además, ni la pantalla del equipo ni el software te reconocen el AMS 2 Pro.
Advertencia de seguridad
Antes de meter mano en la impresora o en su electrónica (incluyendo los cables del cabezal), apagala y desenchufala de la corriente. Así evitás tocar la pantalla sin querer o armar un cortocircuito, lo que podría quemar los componentes y ser un peligro para vos.
Cuando estés arreglando o diagnosticando la máquina, fijate siempre la temperatura del hotend y la cama caliente. No trabajes si todavía están calientes. Si o sí tenés que hacer algo con alta temperatura, ponete guantes térmicos para laburar seguro.
Guía paso a paso
Confirmá la versión del cable

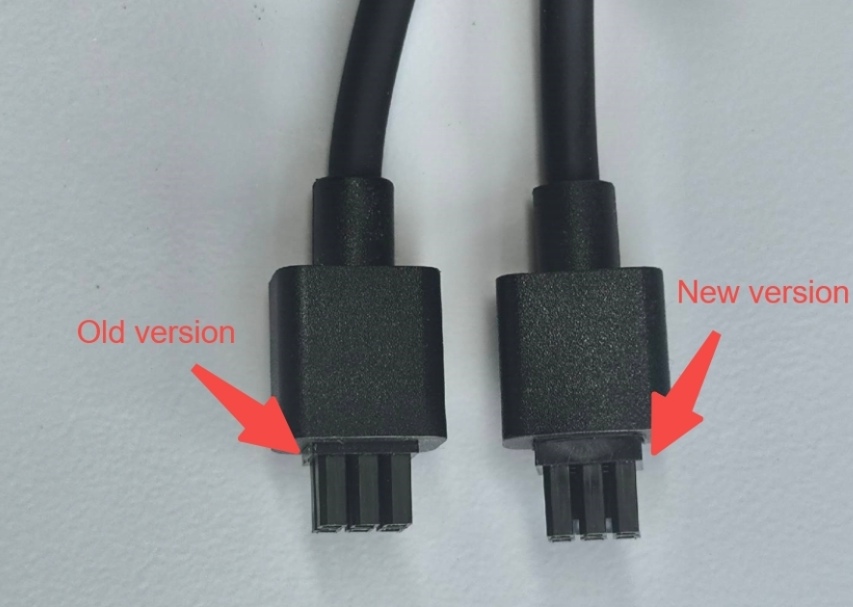

El encastre del cable que viene con el AMS tiene 1.1 mm de alto, mientras que el del AMS 2 Pro tiene 2.5 mm. Si usás el cable viejo con el AMS 2 Pro o el AMS HT, seguro vas a tener problemas de comunicación. Usar cables genéricos también te puede traer el mismo drama.
Revisión de los pines

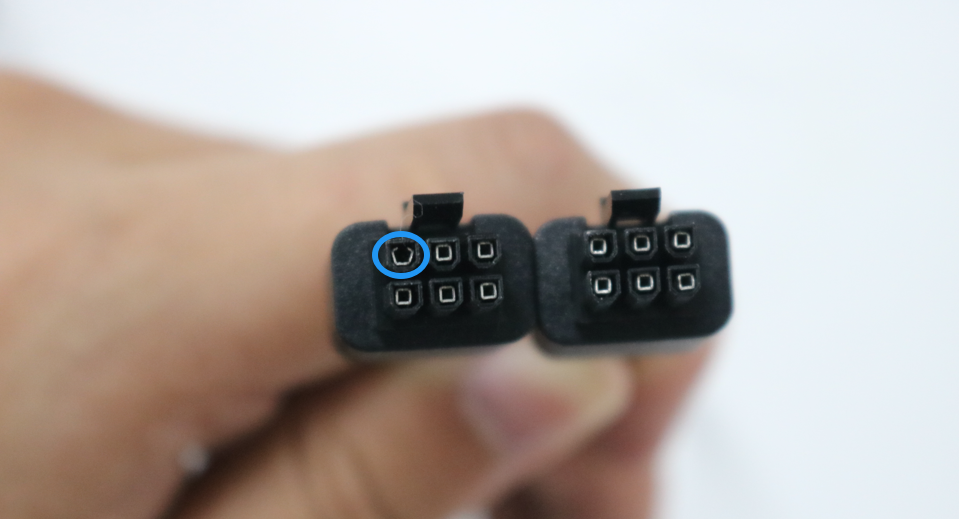

Primero, probá desconectar y volver a enchufar el cable de 6 pines, y después prendé la máquina para ver si agarra viaje. Si la falla sigue, mirá bien los pines del cable de 6 pines para ver si hay alguno doblado o suelto.
Verificación cruzada
Si tenés tanto un AMS como un AMS 2 Pro, podés enchufar el AMS solo y prenderlo para probar. Si el AMS anda lo más bien, eso te confirma que el problema está en el AMS 2 Pro. Por el contrario, si la falla sigue, viene por el lado de la impresora o del buffer.
Revisá las conexiones internas

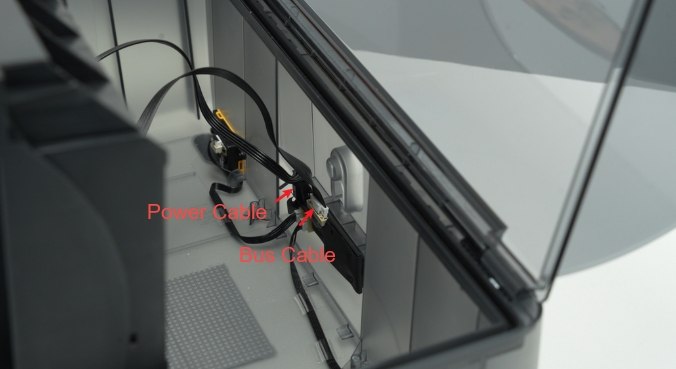

Pegale una mirada a los pasos de la Guía de Desarmado. Fijate si el cable interno de señal del Bus adentro del AMS se soltó. Destrabá el conector, volvé a enchufarlo bien y prendé la máquina de nuevo para ver si arranca. Si sigue sin andar y no tenés un multímetro a mano, contactate con el soporte técnico para que te den una mano.
Prueba con multímetro
Usar un multímetro te va a ayudar a encontrar la falla justo en el clavo. Si no estás canchero usándolo, podés mirar la Guía de uso del multímetro. ⚠️ Nota importante: Este paso es solo para los que ya tienen un multímetro en casa. No es obligatorio para la garantía y no hace falta que lo hagas sí o sí.
Medición de la placa del AMS 2 Pro

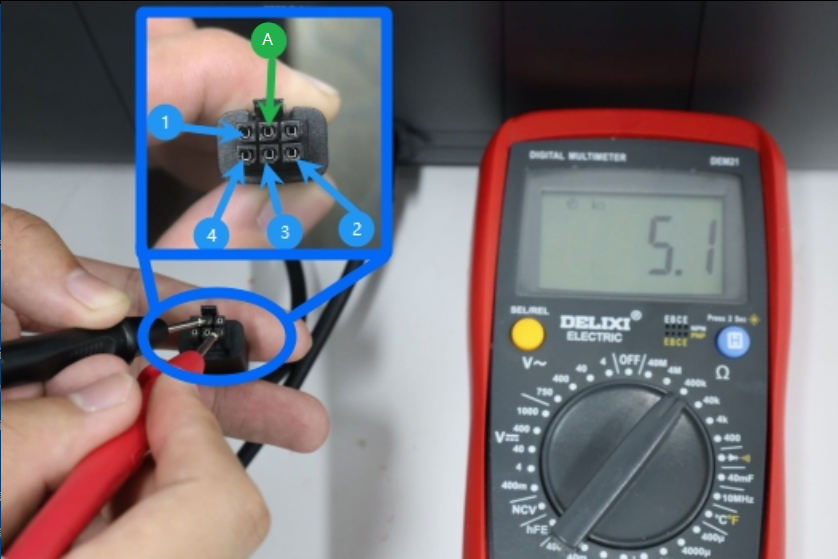

Primero, enchufá el cable de 6 pines en el AMS 2 Pro. Después, poné la punta negra en el pin Verde A, y medí los pines Azules del 1 al 4 con la punta roja, anotando los valores de resistencia (te tienen que dar entre 4-6 KΩ). Después de eso, sacá el marco principal y pegá el conector al marco con un poco de cinta.

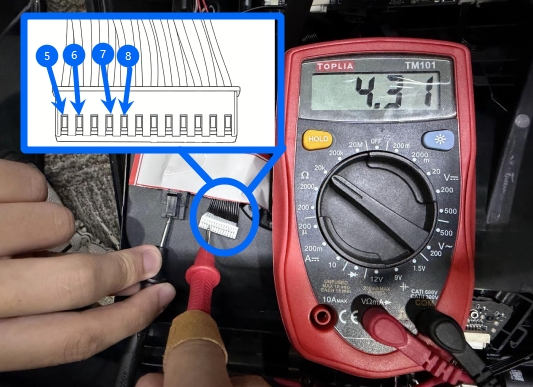

Poné la punta negra en el segundo terminal del cable de alimentación, usá la punta roja para medir los pines Azules del 5 al 8 de la ficha blanca, y anotá esos cuatro valores de resistencia. Anotá posta lo que te dé. Si las medidas están muy cerca de la referencia (4-6 KΩ), pasá al paso siguiente para medir la impresora. Si te da cualquier cosa, hablá con el soporte y pasales los resultados.
Medición de la impresora

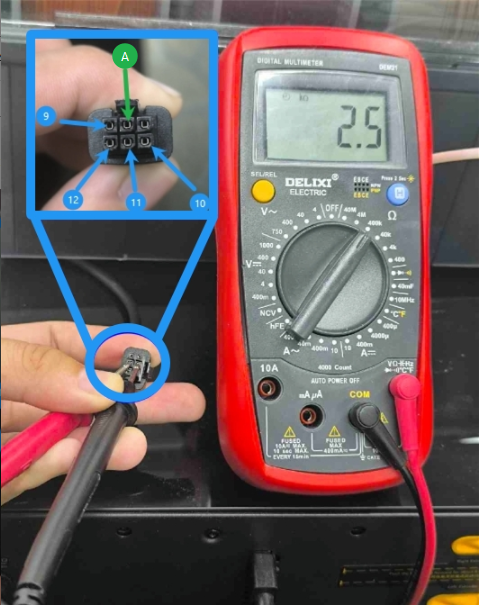

Para las máquinas serie H: Primero, conectá una punta del cable de 6 pines a la impresora. Después, poné la punta negra en el pin Verde A, y la roja en los pines Azules del 9 al 12, y anotate los 4 valores. Ojo: Durante la medición, andá ajustando la escala del multímetro según haga falta. El pin 9 y 10 tienen que darte entre 0.8-1.5 KΩ, y el 11 y 12 entre 2-3 KΩ.

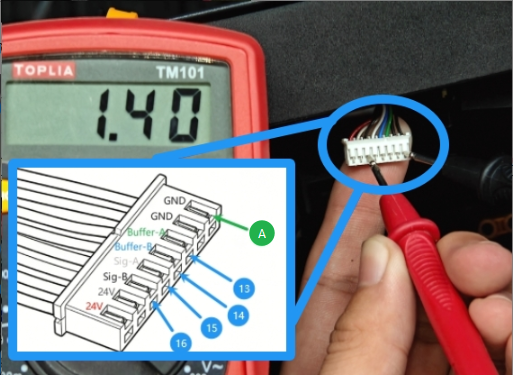

Después, medí la resistencia del cable entre el buffer y la placa MC. Mirate la Guía de Desarmado para sacar el buffer y desconectar la ficha para medir. Poné la punta negra en el pin Verde A, después medí los pines Azules del 13 al 16 con la punta roja. Los pines 13 y 14 te tienen que dar 55-65 KΩ, y los 15 y 16 entre 1-3 KΩ. Anotate todos los valores que te dieron y contactate con el soporte.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
