Esta guía te va a ayudar a diagnosticar y solucionar problemas cuando la luz LED de relleno de tu impresora no funciona como corresponde. Seguí estos pasos detallados para identificar si el fallo está en la placa controladora, en el cableado o en el mismo componente LED.
Fenómeno
El brillo de la luz LED es muy tenue o directamente no se prende.
Causas y soluciones
- La luz LED se quemó o el cable está dañado; en este caso, hay que cambiar la luz LED de relleno.
- La placa AP se quemó y necesita ser reemplazada.
- La conexión MC-AP está interrumpida. Según dónde esté el problema, puede que haga falta cambiar el cable de conexión MC-AP o las placas relacionadas.
Advertencia de seguridad y estado de la máquina antes de empezar
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier trabajo de mantenimiento en ella o en su electrónica, incluyendo los cables del cabezal de herramientas. Dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que provocaría daños electrónicos adicionales y riesgos de seguridad.
Al realizar mantenimiento o solucionar problemas, puede que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora sigue encendida.
Por lo tanto, desconectá siempre la impresora de la fuente de energía antes de trabajar. Si tenés alguna duda sobre este proceso, abrí un ticket en nuestra página de soporte y te vamos a ayudar lo antes posible.
Herramientas necesarias
- Llave hexagonal H2.0
- Multímetro
- Pinzas
Guía de operación
1. Revisar la placa AP

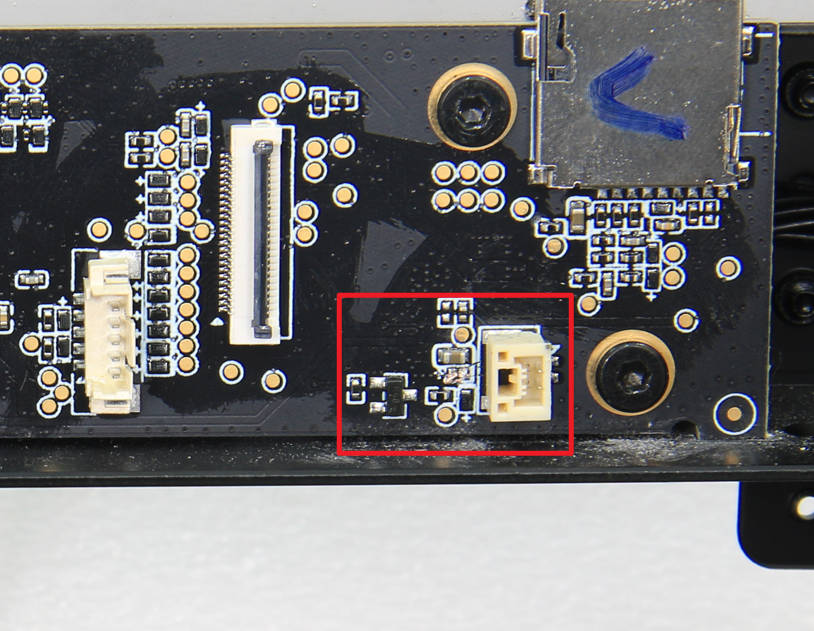

Si la falla aparece después de haber modificado o cambiado la luz de relleno, puede que el circuito de control en la placa AP esté dañado. Revisá los conectores de la luz LED en la placa AP según las imágenes de referencia.

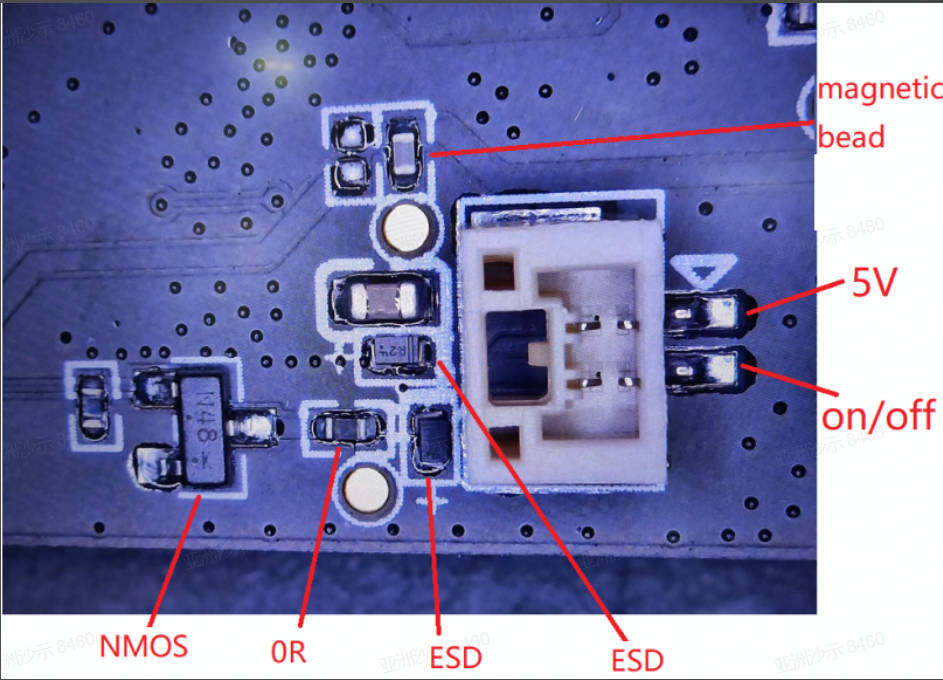

- Si instalaste una lámpara de 5V con una corriente mayor a 0.3A, la resistencia 0R o la perla de ferrita pueden haberse dañado (circuito abierto), impidiendo que la luz se prenda o apague.
- Si entró un voltaje mayor a 5V en el conector, el componente ESD puede haberse sobrecalentado y dañado. Si ves una marca de quemadura en su superficie, probablemente sea un cortocircuito.
2. Revisar la conexión MC-AP

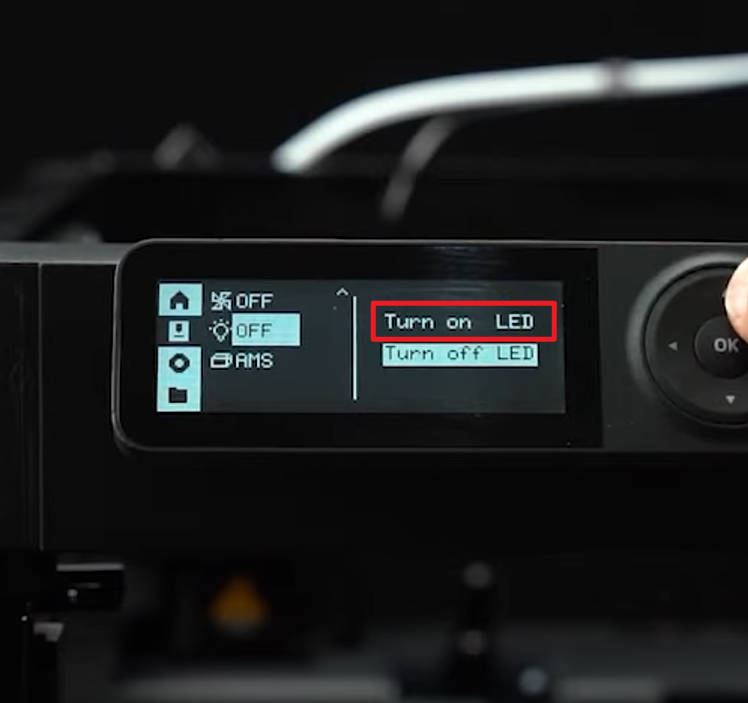

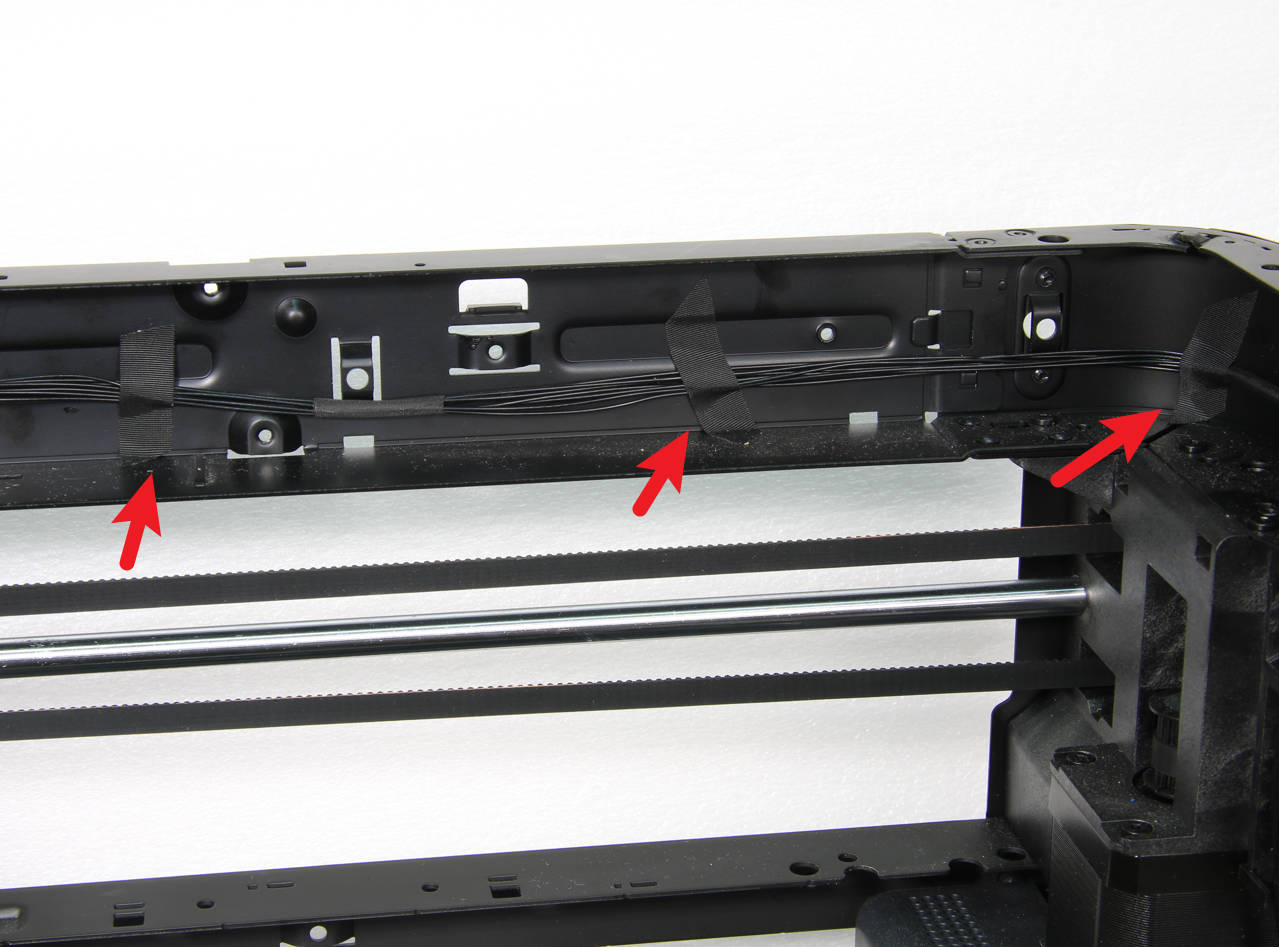

Antes de desarmar la impresora, hacé una prueba simple: prendé la máquina, encendé la luz LED, sacá la cinta de fijación del cable AP-MC y sacudí un poco el cable. Si la luz vuelve a la normalidad, hay un falso contacto y tenés que revisar los conectores.

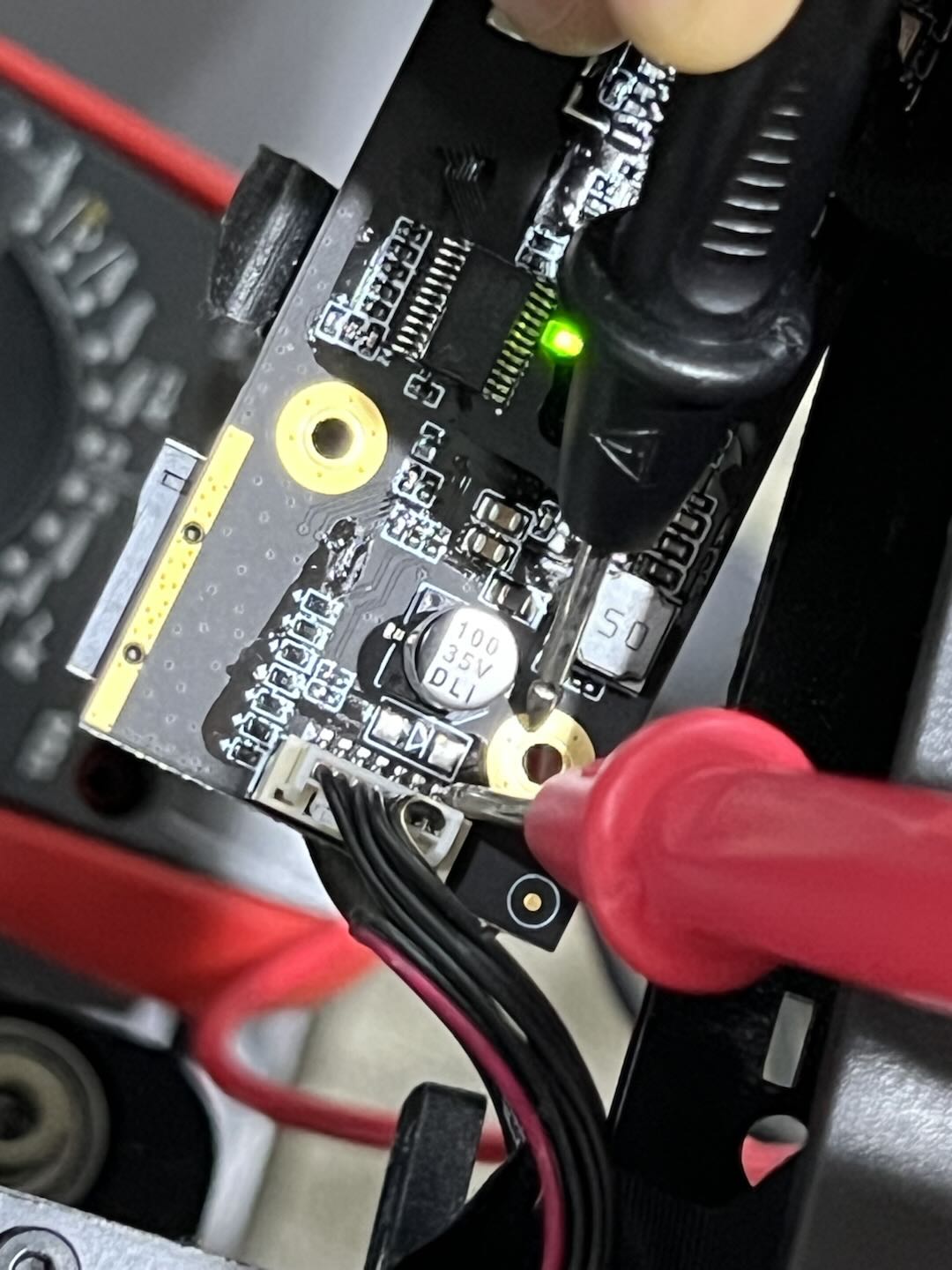

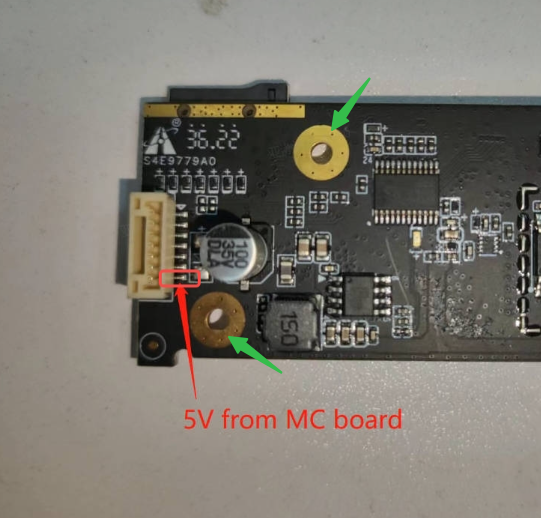

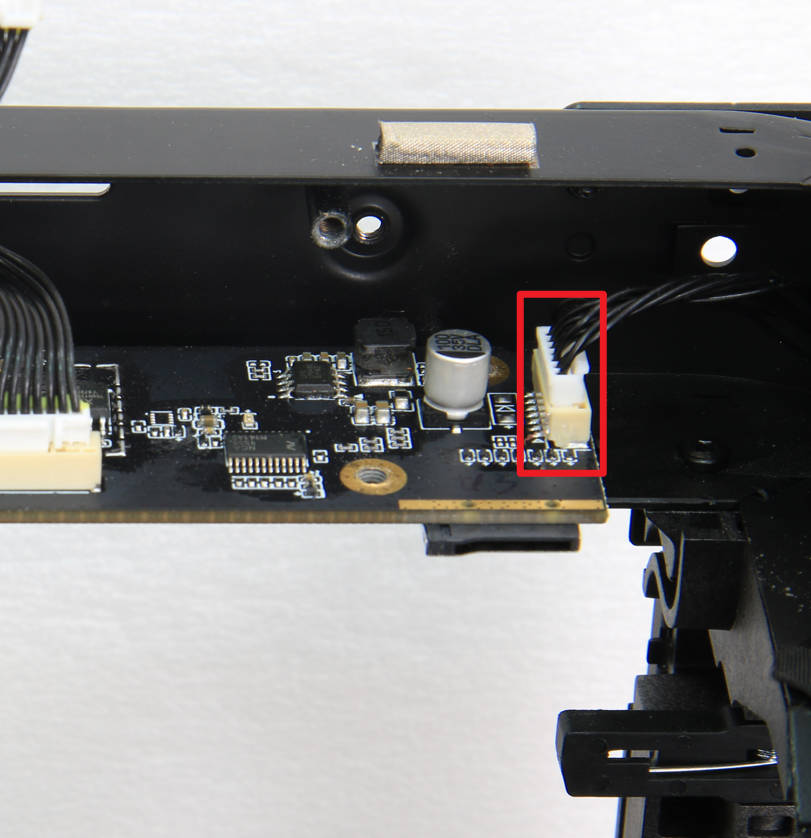

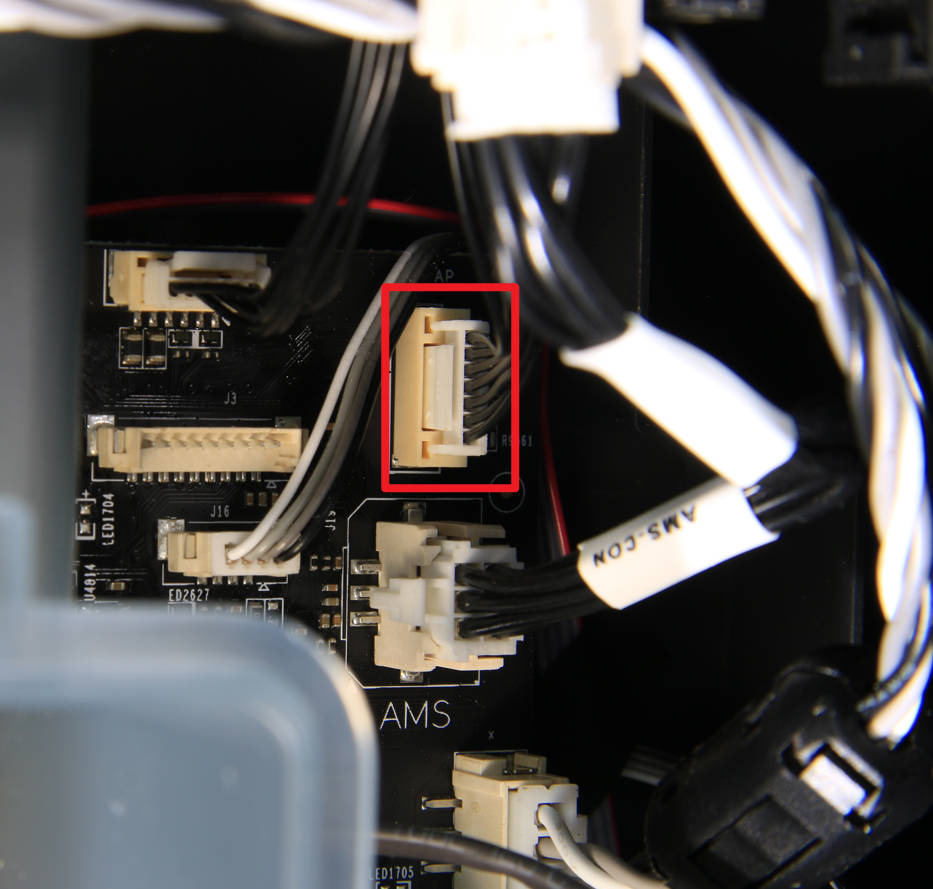

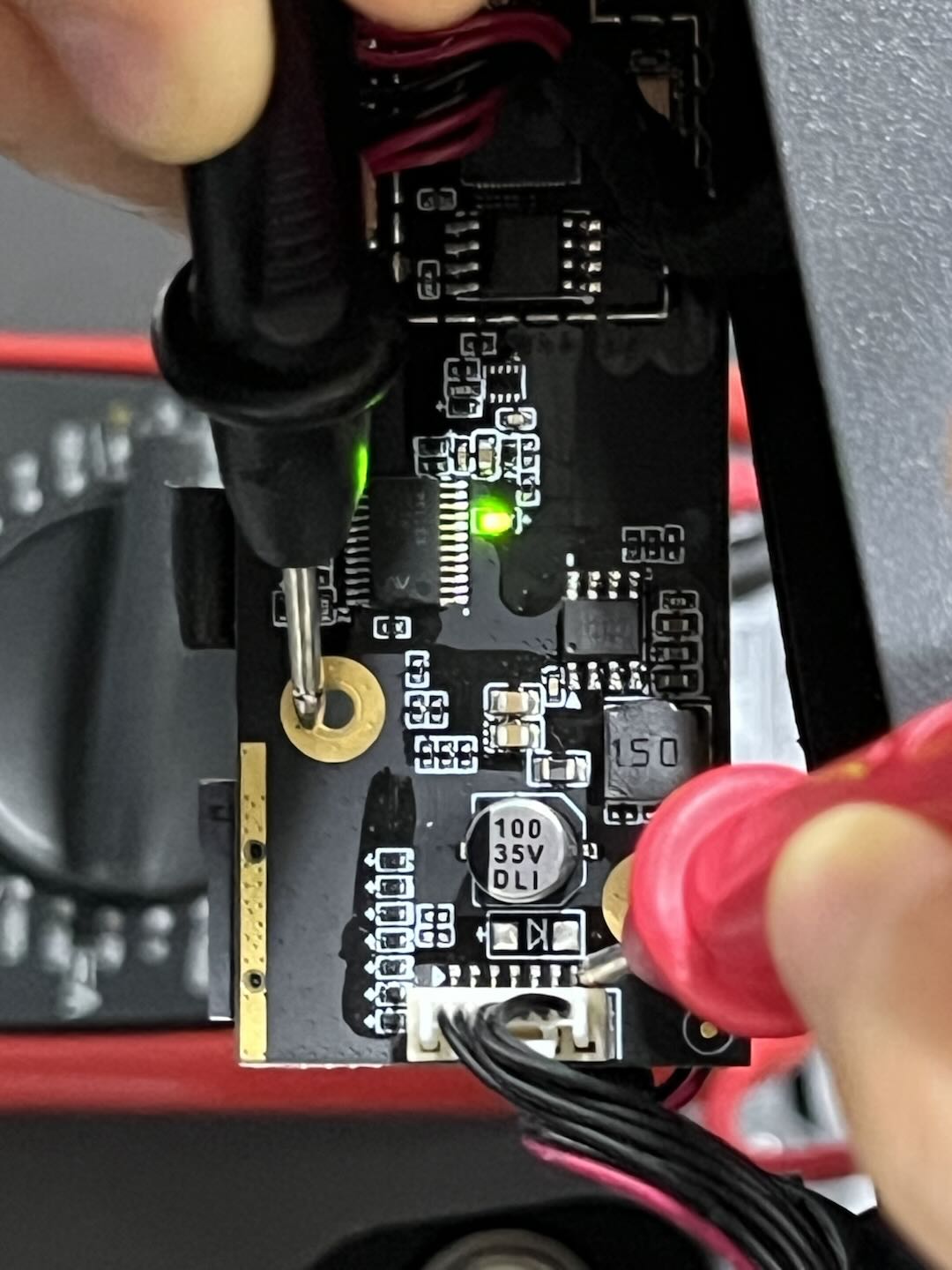

Ubicá los conectores del cable en la placa AP y en la placa MC. Confirmá que no haya desconexiones o cables sueltos, y que los enchufes y zócalos estén en buen estado. Si tenés un multímetro, podés medir el voltaje de salida en el pin de 5V de la placa AP para confirmar que sea el correcto.
3. Revisar la luz LED de relleno
Si la impresora funciona bien en todo lo demás excepto por la luz LED, y tenés otra P1P a mano, podés probar intercambiando el componente. Si no tenés otra impresora, directamente comprá o solicitá una luz LED de relleno nueva para el reemplazo.
4. Revisar otras fallas
Si la impresora presenta otros fallos además de la luz LED, tratá de resolver el problema consultando las guías de solución de problemas correspondientes a esas otras fallas.
Notas finales
Esperamos que esta guía te haya sido de ayuda. Queremos asegurarnos de que puedas realizar el mantenimiento de forma segura y efectiva; si tenés dudas antes de empezar, contactate con nuestro equipo de atención al cliente. Estamos para ayudarte.
