Esta guía te presenta los síntomas, las causas y los procedimientos para solucionar fallas eléctricas en las impresoras de la serie P1. Mirá bien los pasos para identificar qué componente está causando el problema de alimentación.
¿Cuándo usar esta guía?

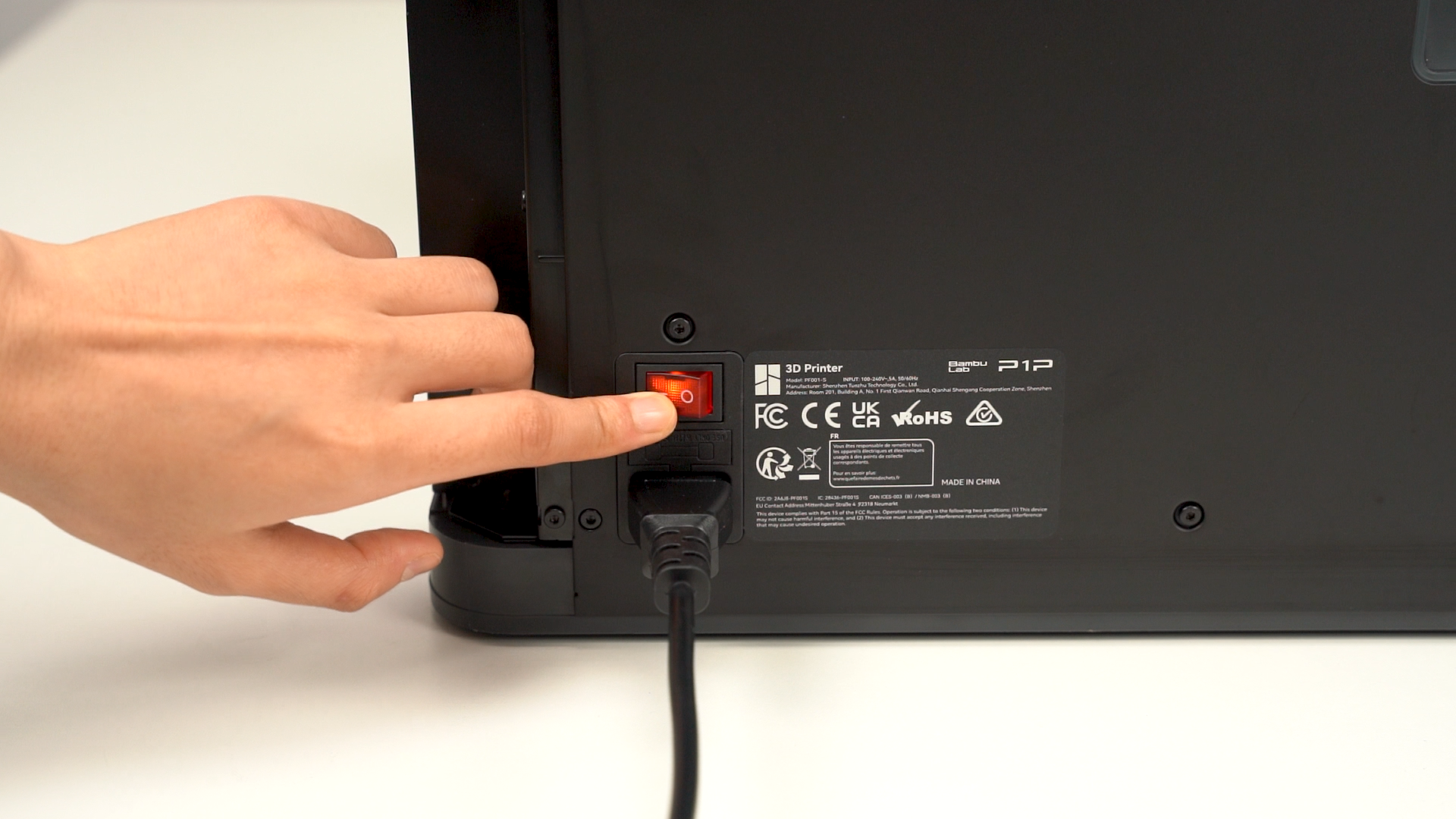

Usala si después de enchufar el cable y prender la impresora, la luz de encendido brilla pero la pantalla no recibe corriente. Al mismo tiempo, vas a notar que uno o más indicadores LED de las placas de circuito no funcionan como deberían.
Tené en cuenta que algunos videos de esta guía pueden no cargar bien en navegadores de celular; te recomendamos usar una PC para ver este contenido.
Estados normales de los indicadores

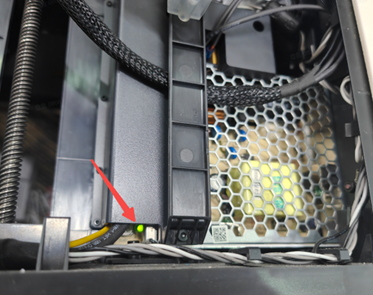

- Placa TH: El indicador LED está siempre verde.
- Placa MC: Parpadea en verde una vez cada 5 segundos.
- Placa AP: Tiene una luz verde que parpadea una vez por segundo.

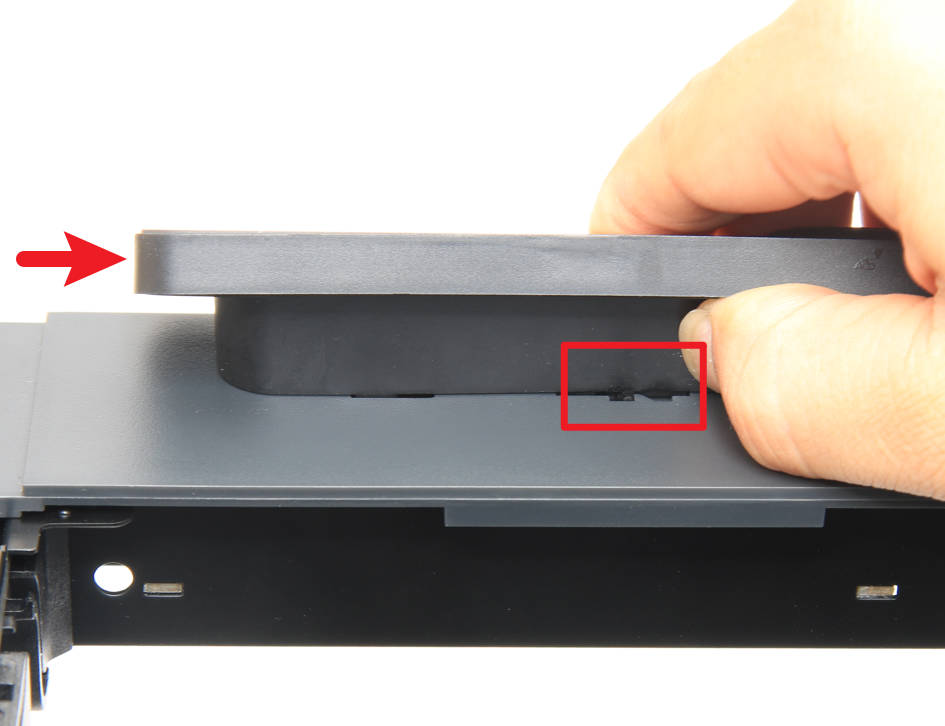

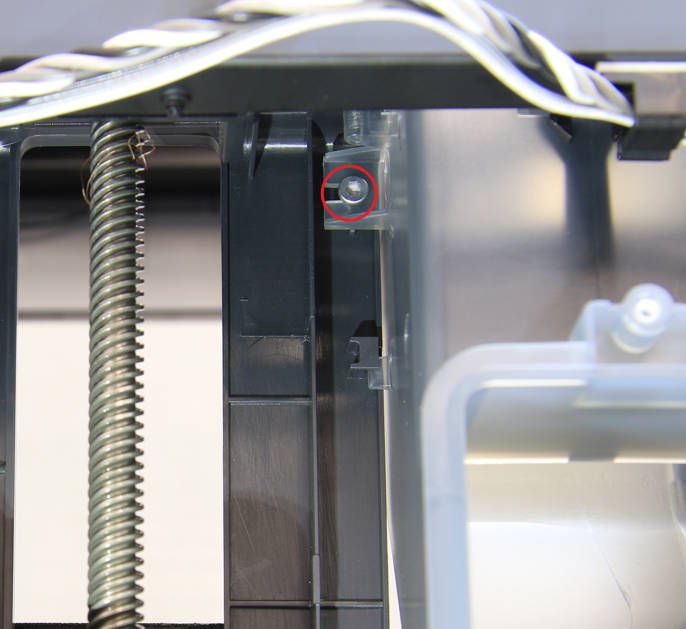

Para ubicar el LED de la placa AP, primero tenés que destrabar la pantalla: presioná la hebilla que está abajo y empujala hacia la derecha para soltarla.
Diferencia entre fallas de circuito y problemas de pantalla negra o con parpadeo
Si la pantalla no prende y el indicador de la AP falla, pero los de la MC y TH están bien, la falla es solo de la placa AP, de sus componentes o del cable MC-AP. En este caso, fijate en el link de chequeo de pantalla y placa AP. Si al desenchufar el LED de cámara y pantalla la luz de la AP sigue mal, vas a tener que cambiar la placa AP y el cable MC-AP.

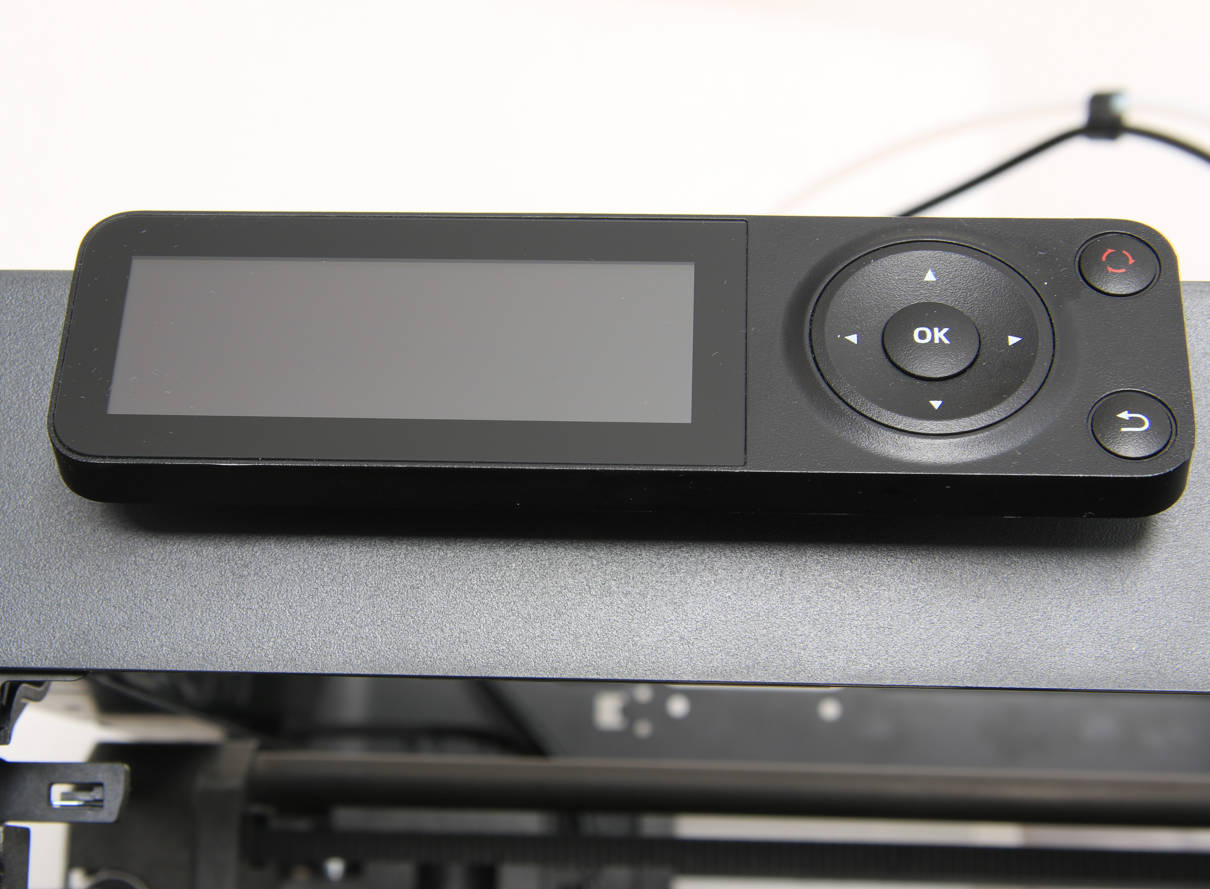

Si la pantalla no tiene luz de fondo, pero todos los LEDs de las placas están bien, el problema es de la pantalla o de su cable de conexión.
Si la pantalla tiene luz de fondo pero no muestra nada, y los LEDs están normales, la falla puede ser la tarjeta SD, la pantalla, el cable de conexión o un tema de firmware.
Herramientas necesarias
- Llave Allen H1.5
- Llave Allen H2.0
- Pinza (Tweezer)
Aviso de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier mantenimiento, especialmente en la electrónica o los cables del tool head. Laburar con la máquina prendida puede causar un corto, dañar los componentes y ser peligroso para vos.
Durante el proceso podrías tener que desarmar partes, dejando cables expuestos que pueden tocar metal u otros componentes electrónicos mientras la impresora está prendida. Por eso, apagala y desenchufala siempre antes de empezar. Si tenés dudas, abrí un ticket de soporte y te damos una mano.
Posibles causas de la falla de alimentación

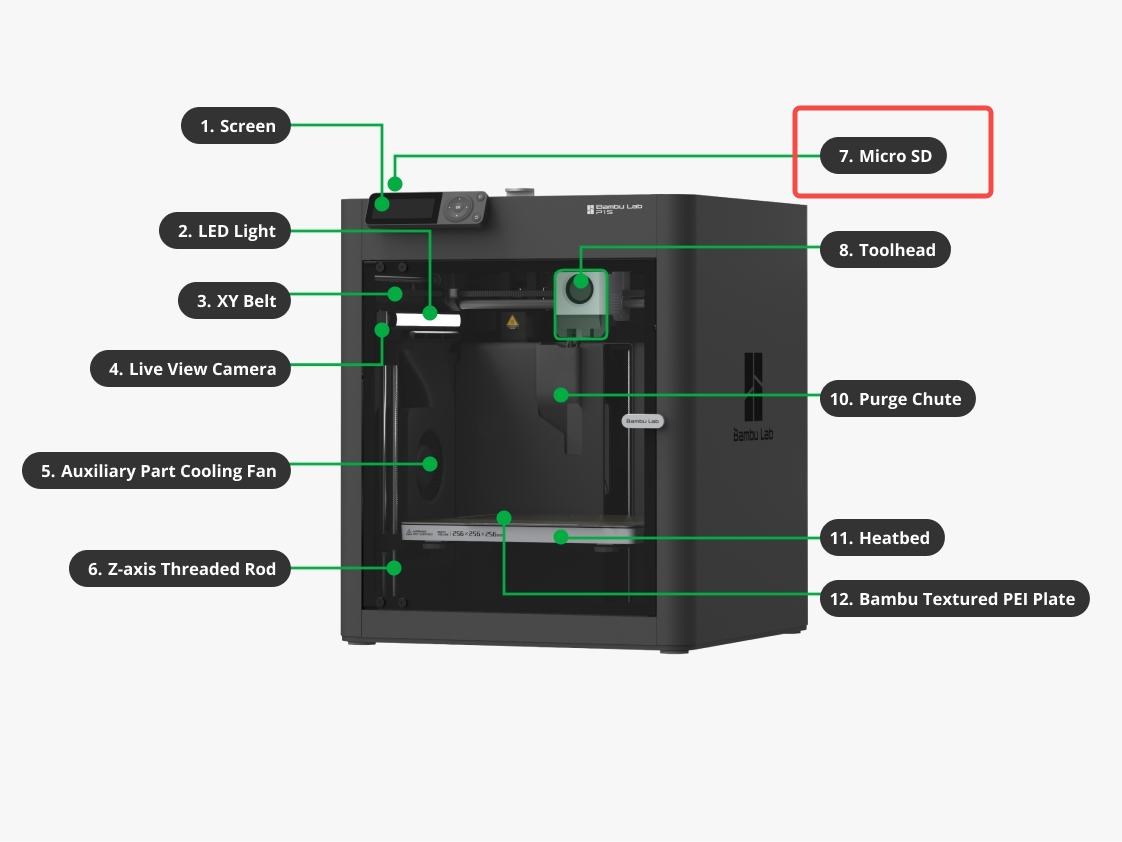

- 1. Tarjeta MicroSD fallada: Una tarjeta en mal estado causa fallas en la placa AP, apagando el indicador y dejando la pantalla negra.
- 2. Salida anormal de la fuente de alimentación de 24V: El voltaje de entrada de las placas es de 24V. Si la fuente falla, los indicadores no van a prender.
- 3. Cortocircuito de 24V: Si alguna placa (TH, MC, AP) o componente como un ventilador, calentador o motor tiene un corto, afecta a todo el circuito de la impresora.

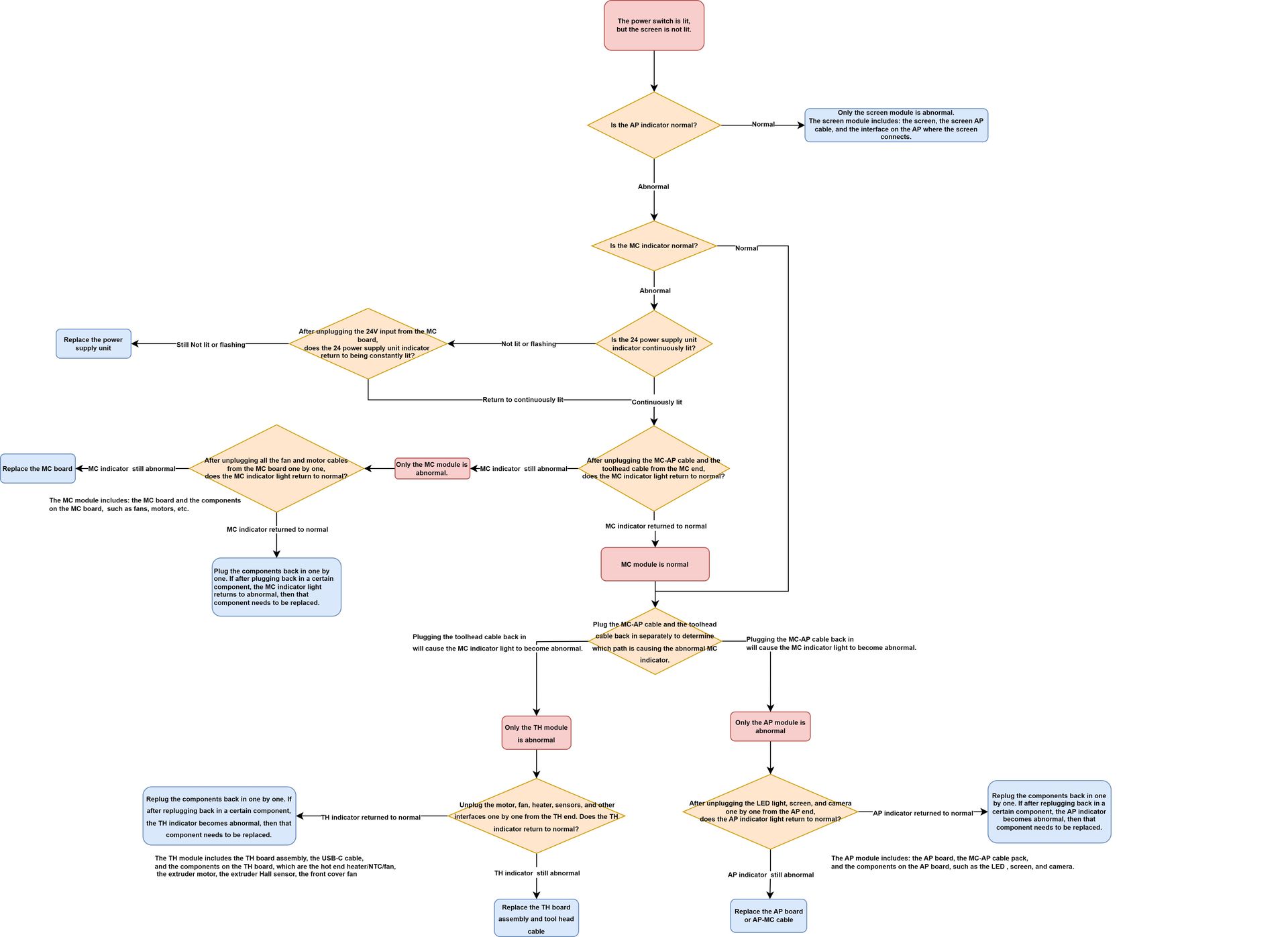

Guía de resolución
- Revisá la tarjeta MicroSD: Sacala y fijate si la placa AP vuelve a la normalidad.
- Verificá la fuente de alimentación de 24V: Asegurate de que la salida de voltaje sea la correcta.
- Identificá el componente con problemas: Usá el método de prueba y error conectando y desconectando partes metódicamente hasta encontrar cuál causa el fallo en la placa de control.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
