En esta guía te explicamos en detalle las posibles causas por las que puede fallar el homing y el leveling en tu impresora X1 o P1. Además, te damos los pasos a seguir y las soluciones para que puedas arreglarlo vos mismo de forma segura.
Síntomas
- Durante la etapa de preparación, el cabezal choca contra el marco de la impresora mientras se mueve hacia la rampa de purga, haciendo un ruido tipo "clic" muy fuerte.
- Durante el homing del eje Z, la impresora muestra el error "Z-axis homing failed" y cancela la impresión.
Advertencia de seguridad
Antes de hacer cualquier mantenimiento en la impresora o en sus componentes electrónicos (incluyendo el cable del cabezal), apagala y desenchufala de la corriente. Esto es para evitar toques accidentales en la pantalla o cortocircuitos que puedan dañar la electrónica o ser peligrosos para vos.
Cuando estés revisando o manteniendo la impresora, fijate primero la temperatura del hotend y de la cama. Evitá tocar nada si están calientes. Si es indispensable trabajar así, usá guantes resistentes al calor para protegerte.
Anomalía en el homing de los ejes XY
Control de posición límite

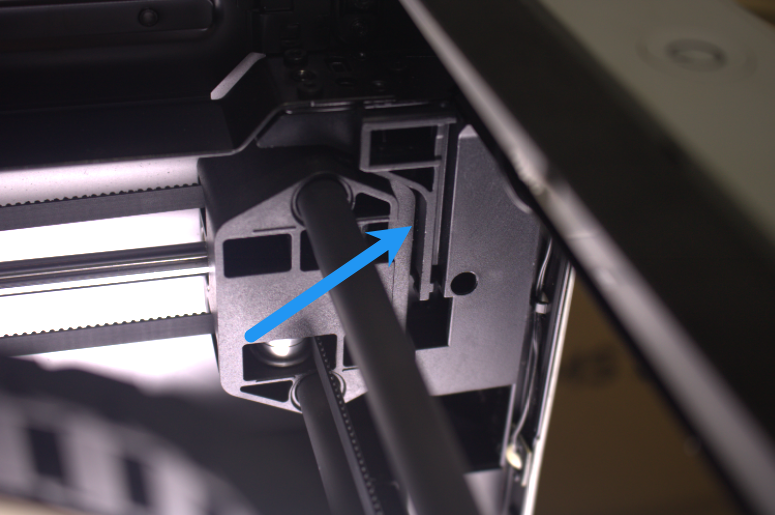

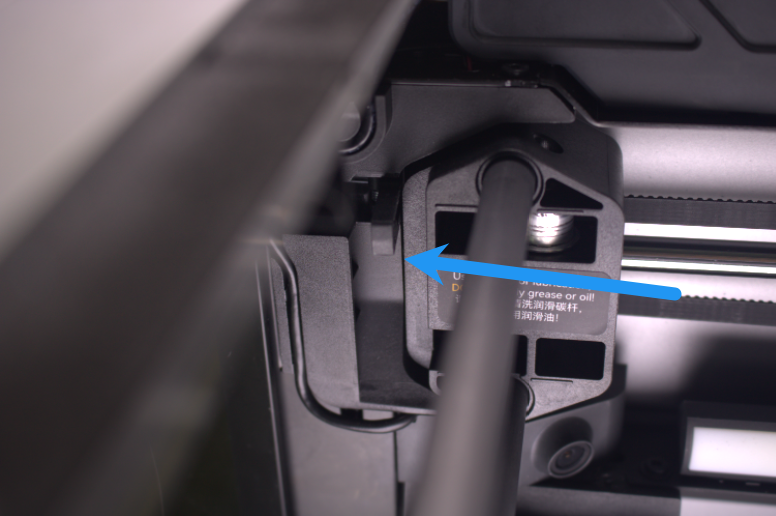

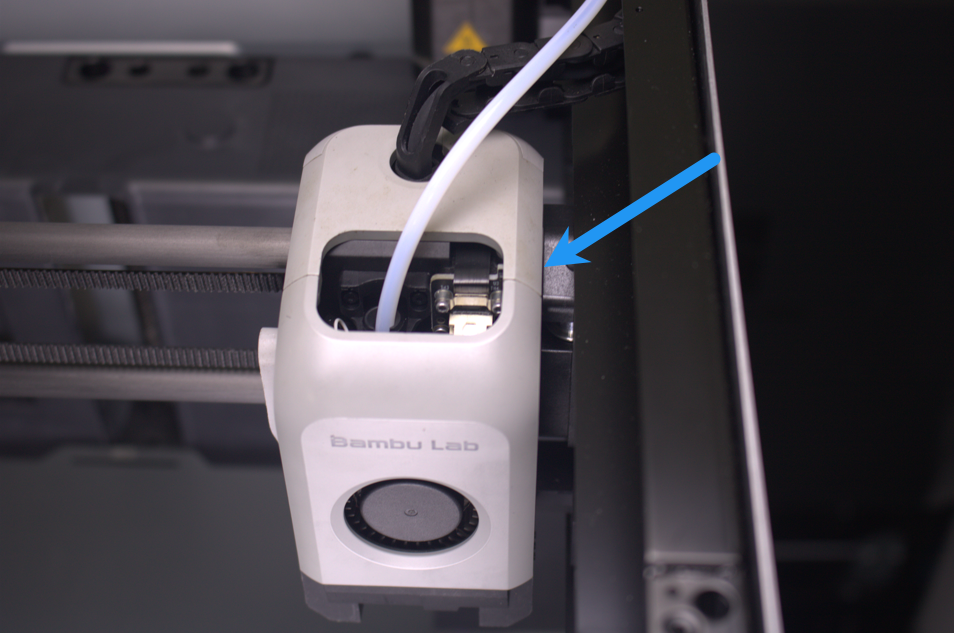

Durante el homing, el cabezal debería tocar el límite derecho del eje X y el marco frontal. Si notás algo raro, apagá la impresora y mové el cabezal a mano de adelante hacia atrás para ver si hay algo que lo esté trabando o bloqueando en los límites.
Límite derecho: Revisá que llegue al final sin problemas.
Marco frontal: Ambos lados (izquierdo y derecho) deberían tocar el marco frontal al mismo tiempo. Si ves que no están sincronizados, vas a tener que volver a tensar la correa XY.
Test de movimiento del cabezal
Primero, mové el cabezal hacia adelante y atrás. Si sentís resistencia o ves que tironea, lo más probable es que el problema sea el motor AB o el eje Y. Si se mueve bien así, pero falla al moverlo de izquierda a derecha, suele ser por demasiada resistencia en las varillas de carbono del eje X.
- Probá mover el cabezal a la izquierda y derecha. Si se desliza suave, el problema es una anomalía en el eje Y. En este caso (o si las varillas de carbono tienen mucha resistencia), hacé el mantenimiento siguiendo las recomendaciones de limpieza de la serie X1.
- Si todavía sentís resistencia al moverlo de izquierda a derecha, mové el cabezal en diagonal para identificar cuál es el motor AB que falla. Gracias a la estructura CoreXY, cuando movés el cabezal en diagonal solo funciona un motor a la vez:
- Si hay resistencia al mover de arriba-izquierda a abajo-derecha, el motor A falla.
- Si hay resistencia al mover de arriba-derecha a abajo-izquierda, el motor B falla. En ese caso, fijate la guía para reemplazar el motor XY.
Anomalía en el homing del eje Z
Revisión de la cama y de la build plate
La impresora hace el homing del eje Z "detectando la fuerza del nozzle al tocar la cama". Por eso, para que el homing salga bien, asegurate de que la punta del nozzle esté limpia y que la superficie de la build plate esté rígida.

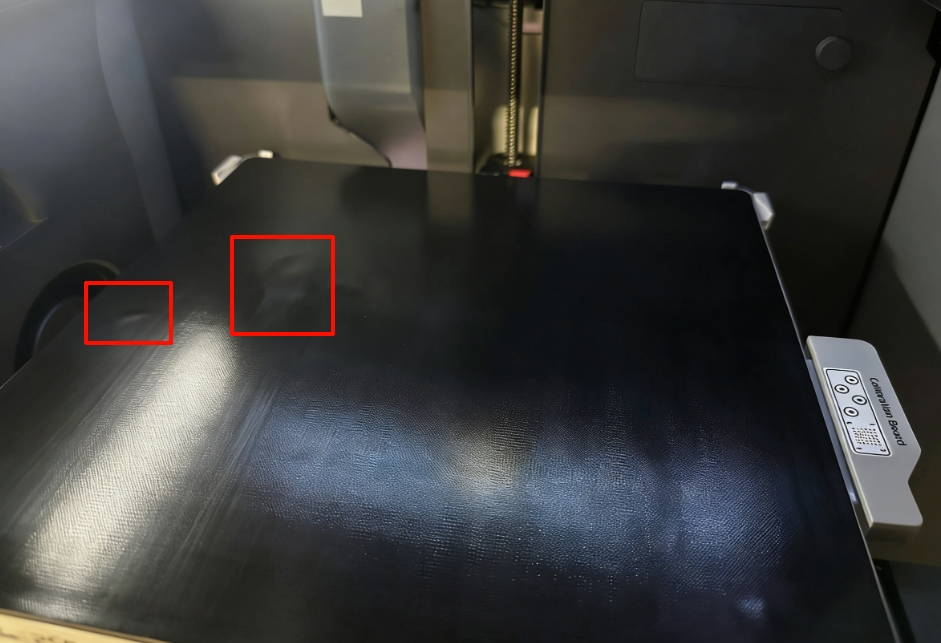

Iluminá de costado y mirá bien de cerca la cama y la build plate buscando bultos o cosas extrañas.

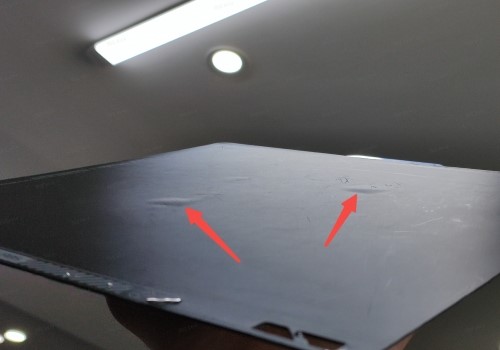

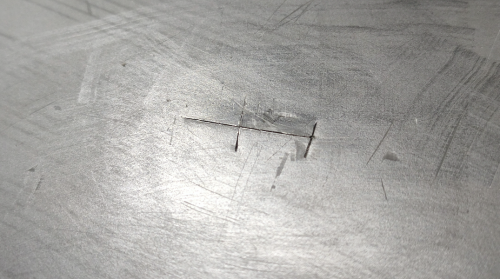

Si la build plate tiene bultos, lo mejor es cambiar la lámina. Si necesitás usar la impresora ya mismo, podés hacer unos tajitos chiquitos con una cuchilla en la superficie del bulto para que salga el aire y quede plana.
Código de error posible: HMS_0300-0D00-0002-0001: Anomalía en el homing de la cama, posiblemente por bultos en la build plate o un nozzle sucio.
Revisión del nozzle

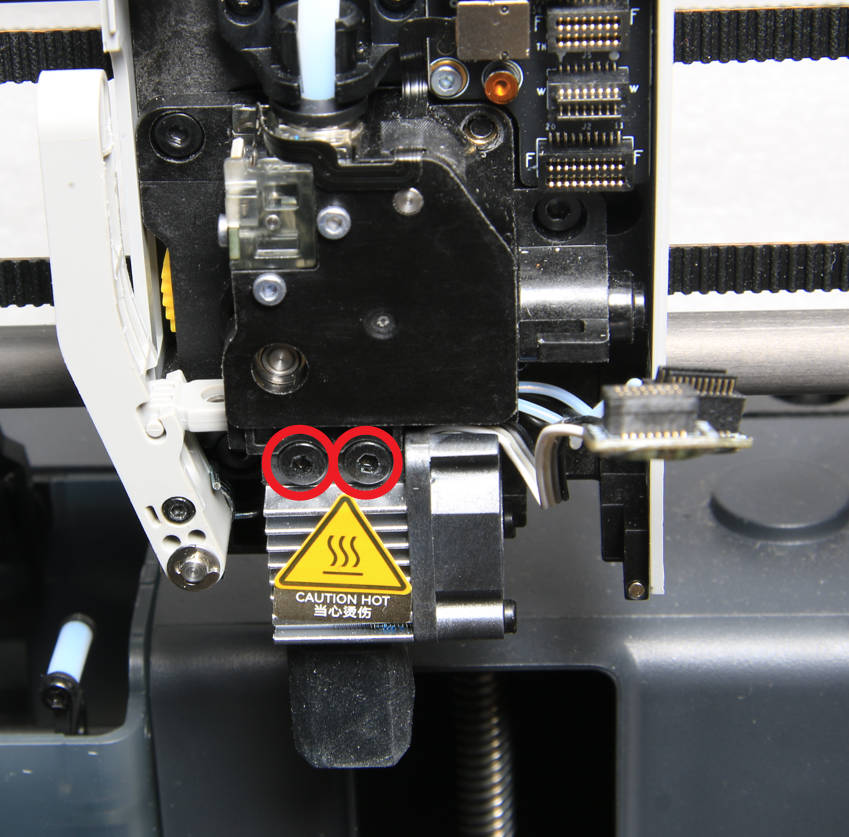

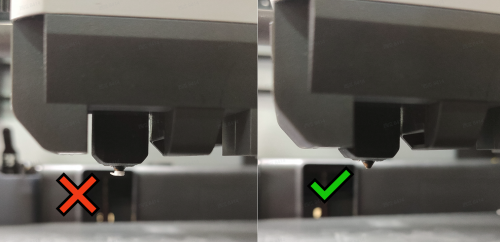

Normalmente, la impresora limpia el nozzle sola antes de imprimir, pero a veces no queda del todo bien y hay que darle una mano. Asegurate también de que los dos tornillos que sujetan el hotend estén bien apretados.
Revisión del lead screw del eje Z

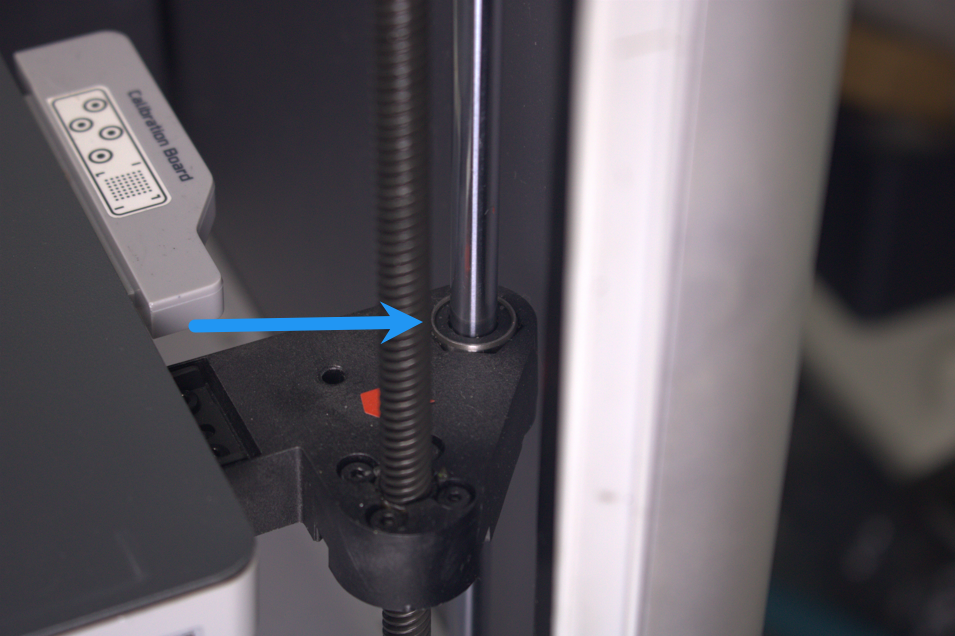

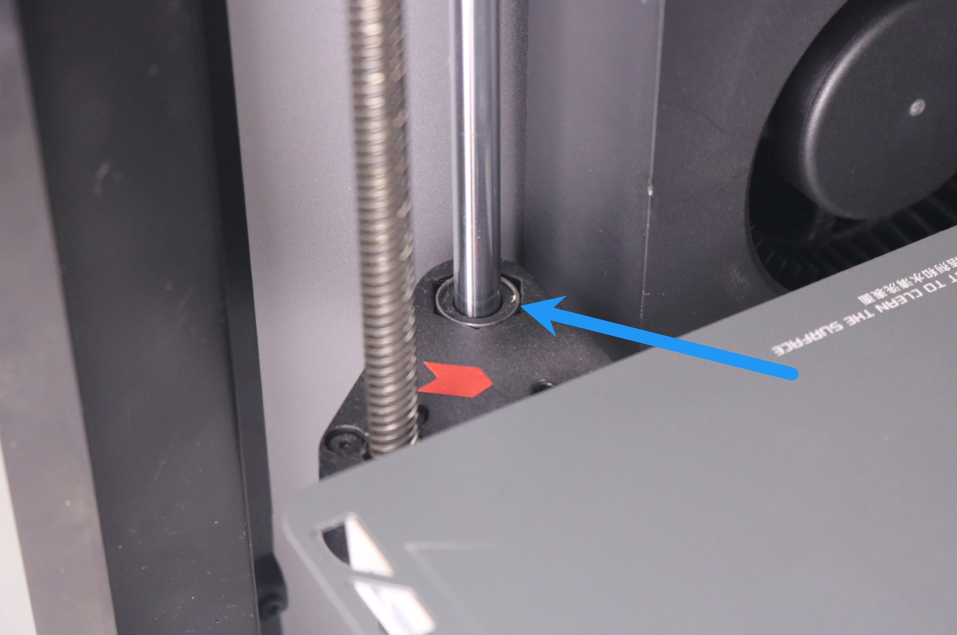

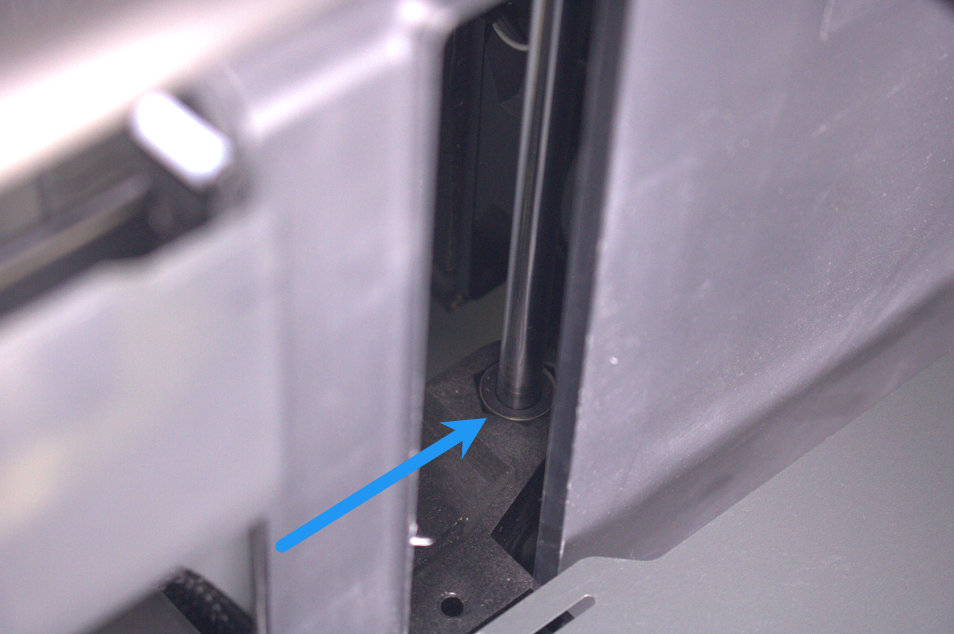

Fijate que en la superficie del deslizador del eje Z no haya nada raro y que los rodamientos no se estén asomando o saliendo de su lugar.

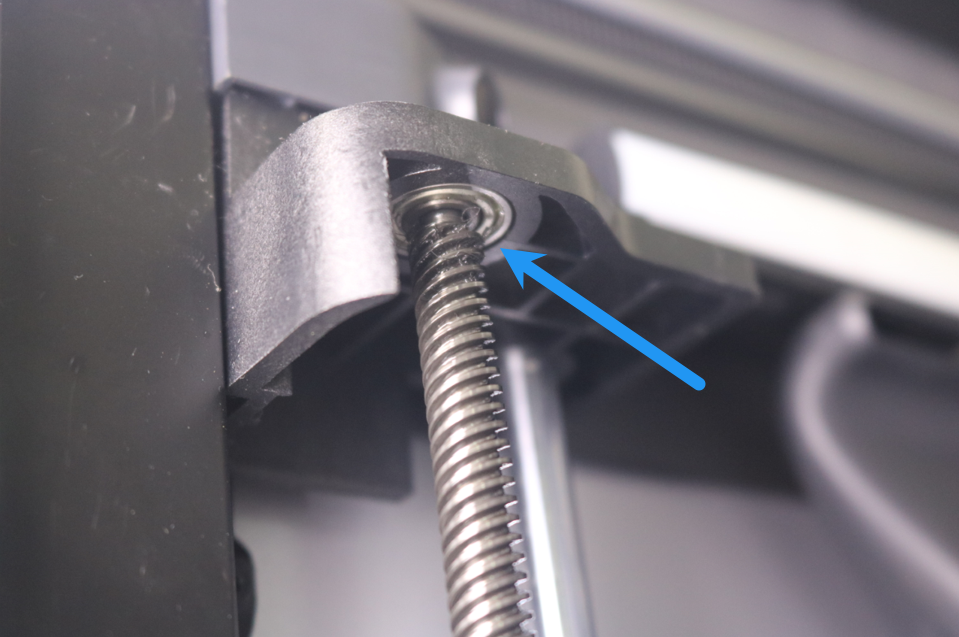

También chequeá que en la parte de arriba del lead screw no haya suciedad o restos de filamento. Si ves que un rodamiento se salió, mirá la guía de ajuste de rodamientos lineales de la serie X1/P1.
Dato: los rodamientos suelen salirse porque entra mugre en los tres agujeros de la base, lo que los empuja hacia afuera. Cuando los acomodes, limpiá bien todo adentro de los agujeros para que no vuelva a pasar.
Interferencia con la rampa de purga o la build plate
Fijate si la cama choca con la rampa de purga. Debería haber un espacio de 1 a 2 mm entre la cama y la rampa cuando la cama sube. También chequeá que la build plate no esté rozando los revestimientos internos de la impresora (lados izquierdo y derecho).
Revisión de la base de la impresora
Sacá la tapa de vidrio de arriba y acostá la impresora de costado. Mirá si hay algo trabando el motor de Z o la polea de distribución. Después de limpiar, tirá de la correa de Z y fijate si la cama sube y baja suavemente.
Roce del cable de señal de la cama
Subí la cama despacio hasta que casi toque el nozzle. Mirá adentro de la cámara y fijate si el cable de la cama que está al lado del lead screw de Z no quedó demasiado tirante. Si el cable se ve relajado, está todo bien.
Notas finales
Si después de probar todo esto seguís con problemas, te recomendamos ajustar la cama y volver a testear la funcionalidad completa de la impresora desde el menú de calibración.
