Introducción al micro lidar de Bambu Lab y métodos para distinguir las versiones (rojo simple o rojo doble)

En este artículo vas a encontrar una introducción detallada sobre el micro lidar de Bambu Lab y los pasos para identificar qué versión tiene tu equipo. Es clave que sepas diferenciarlos para asegurar la compatibilidad de los repuestos y evitar daños eléctricos en tu impresora.

Nota

El término "rojo" que se menciona en este artículo se refiere a la luz infrarroja. Por lo tanto, "rojo simple" significa la versión IR-azul, y "rojo doble" se refiere a la versión de IR dual.

Introducción al Micro Lidar de Bambu Lab

El Micro Lidar de Bambu trae precisión de nivel micrométrico a la impresión 3D. El sistema mide la altura del nozzle, calibra el flujo y escanea la primera capa, por lo que las posibilidades son infinitas.

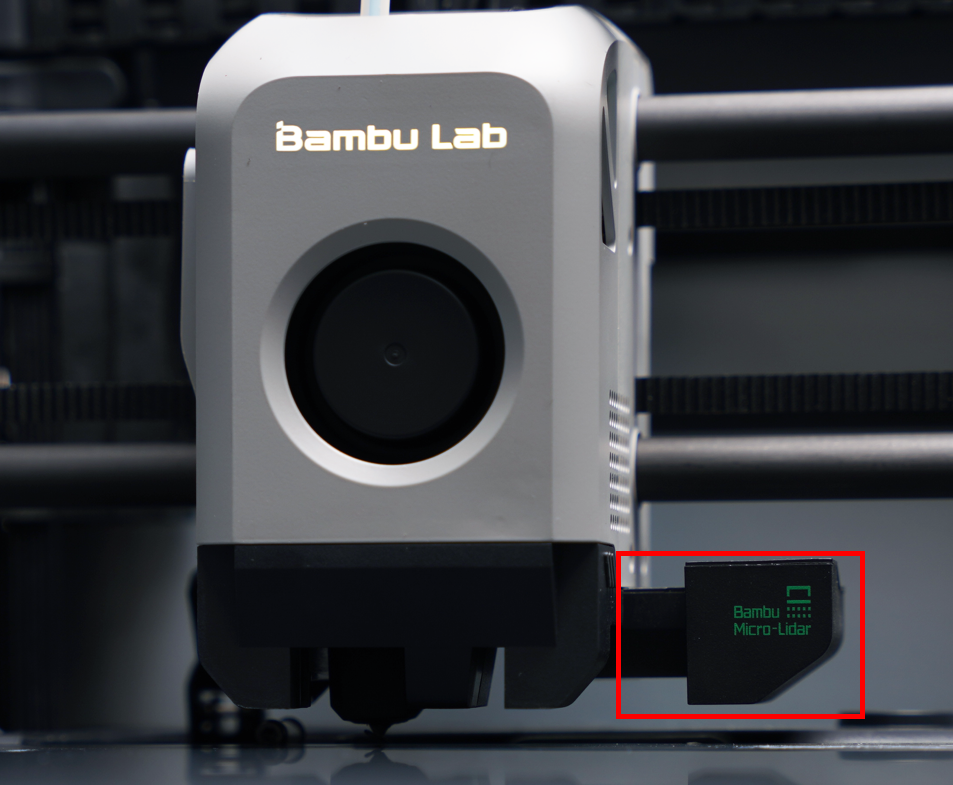

Vista general del Micro LiDAR de Bambu Lab

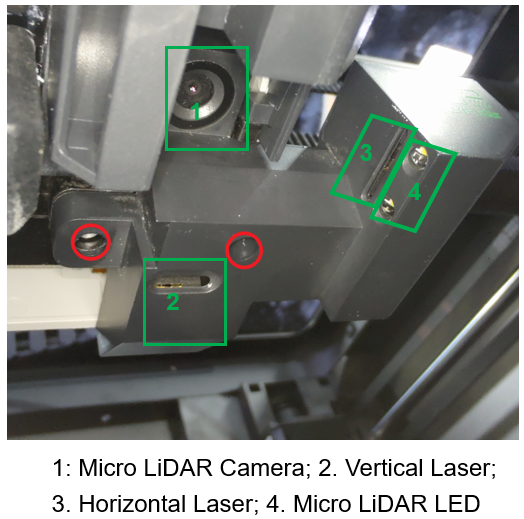

Detalle del funcionamiento y componentes del Micro LiDAR de Bambu Lab.

Modelos de Micro Lidar de Bambu Lab

Actualmente, la X1 Carbon se entrega con dos tipos de micro LiDAR. La distinción clave es que vienen equipados con dos tipos de láseres (fijate en el detalle de abajo). Esta variación es producto de cambios en nuestro cronograma de producción. No hay forma de elegir cuál vas a recibir, pero quedate tranquilo que no hay diferencias funcionales entre la versión de láser IR dual y la de combinación IR-azul.

• Versión 1 (IR dual): Producto láser de Clase 1. Longitud de onda: 850 nm / 850 nm. Salida máxima: < 0.778 mW.
• Versión 2 (IR-azul): Producto láser de Clase 2. Longitud de onda: 405 nm / 808 nm. Salida máxima: < 1 mW.

¿Cómo sé qué modelo de Micro LiDAR tengo?

Tené en cuenta que cada versión de Micro LiDAR corresponde a una placa de circuito del cabezal (de ahora en más, placa TH). Si necesitás reemplazar el Micro LiDAR o la placa TH, tenés que usar el modelo de repuesto correcto para tu Micro LiDAR. Si no, vas a causar que los componentes electrónicos se quemen.

Con eso en mente, si tenés que cambiar alguna de estas piezas, por favor brindá la siguiente información al soporte técnico para confirmar el modelo exacto:

Método 1:

Cargá el log de la impresora abriendo un ticket; el soporte técnico te va a ayudar a confirmar el modelo analizando la información relevante del archivo.

Método 2:

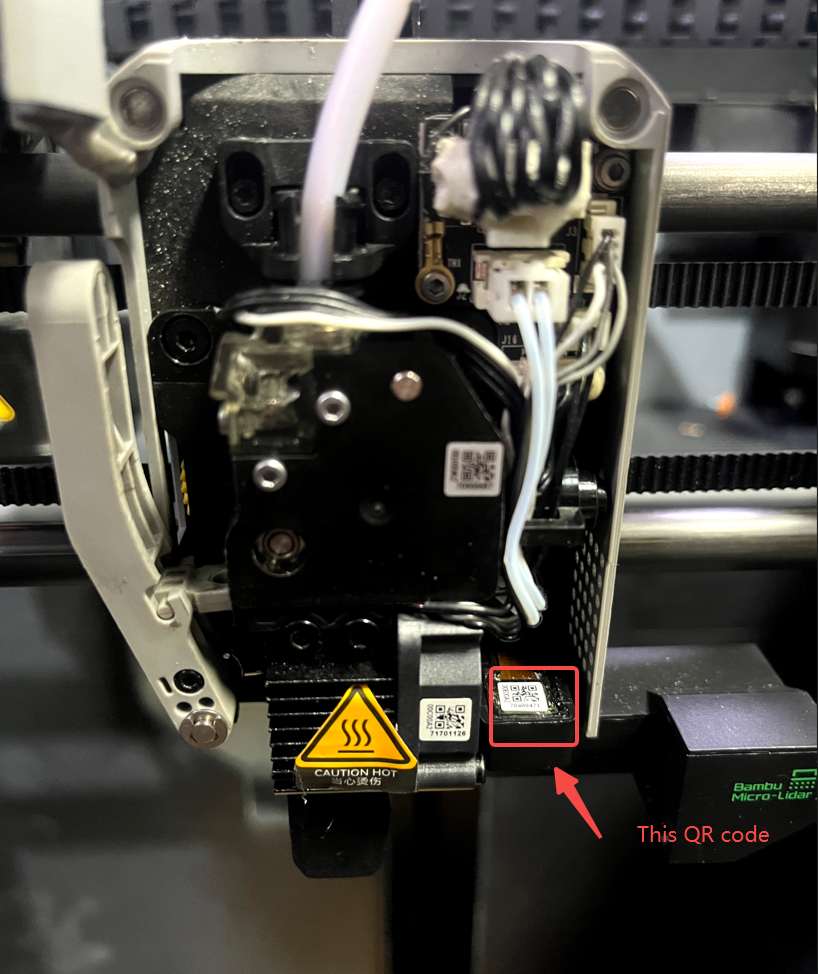

Abrí la tapa frontal del cabezal y sacale una foto al código QR del SN del Micro LiDAR, junto con la información del texto del SN obtenido al escanearlo.

Método 3:

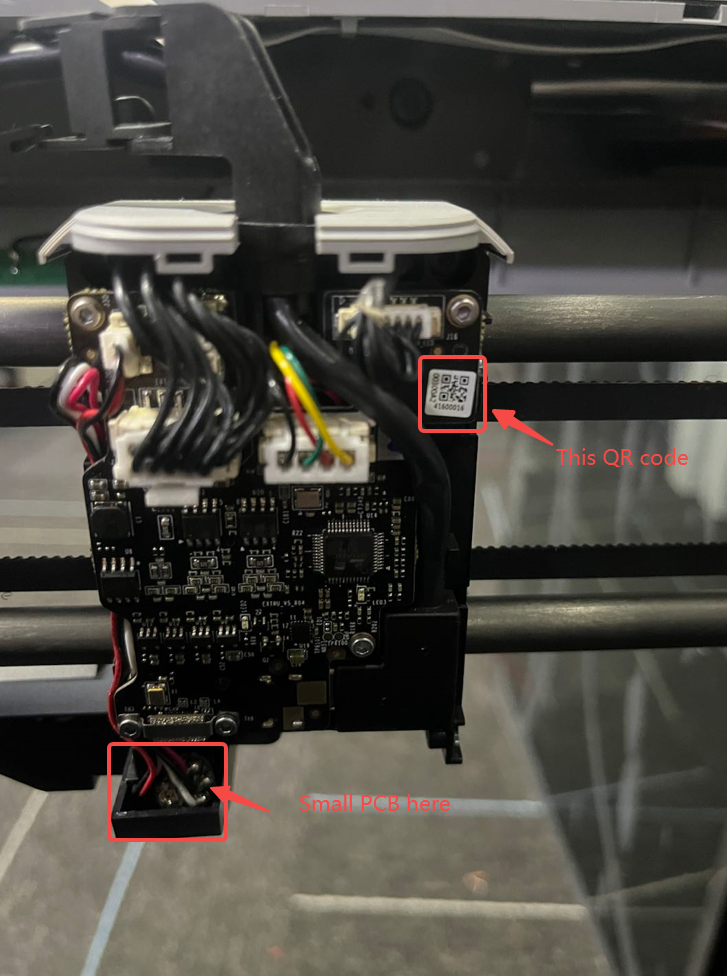

Abrí la tapa trasera del cabezal y sacale una foto al código QR de la placa TH y la información del SN. La ubicación específica del QR puede variar según la placa.

Método 4:

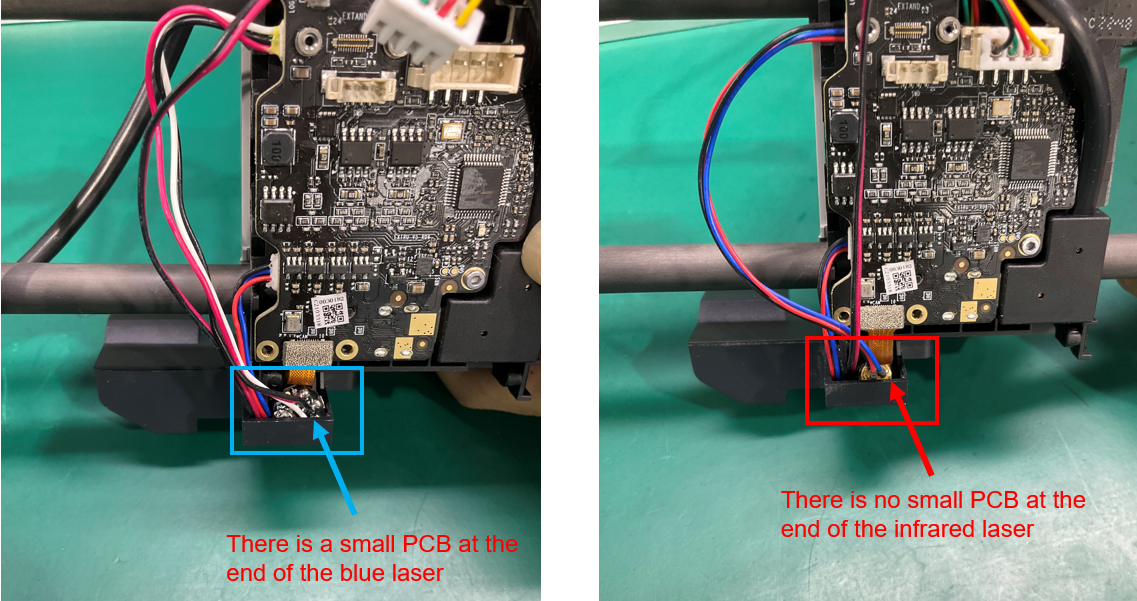

Mirá la parte de abajo del láser vertical. Si hay una placa (PCB) pequeña en la base, es la combinación de láser IR-azul. Si no ves esa placa pequeña, es un láser infrarrojo dual.

Método 5:

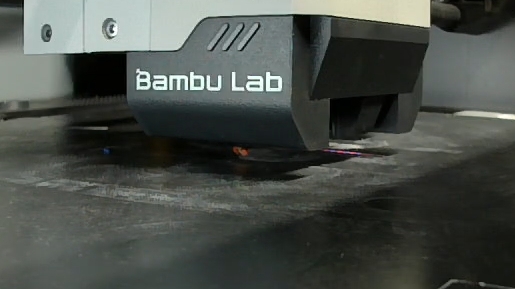

Observá el color que emite el láser en una grabación de video. La luz del láser IR dual es invisible al ojo humano y solo se puede ver a través de una cámara. Considerá que algunas cámaras tienen filtro IR, lo que puede dificultar la visión de la luz. En general, este método no es 100% preciso; si hay un problema con el LiDAR, el sistema HMS te va a notificar.

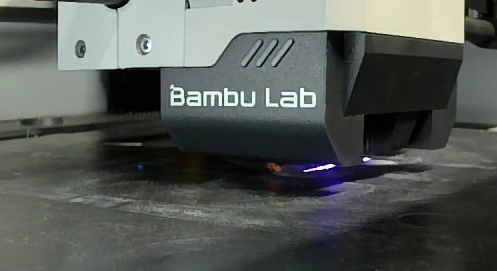

• Luz azul del láser vertical.

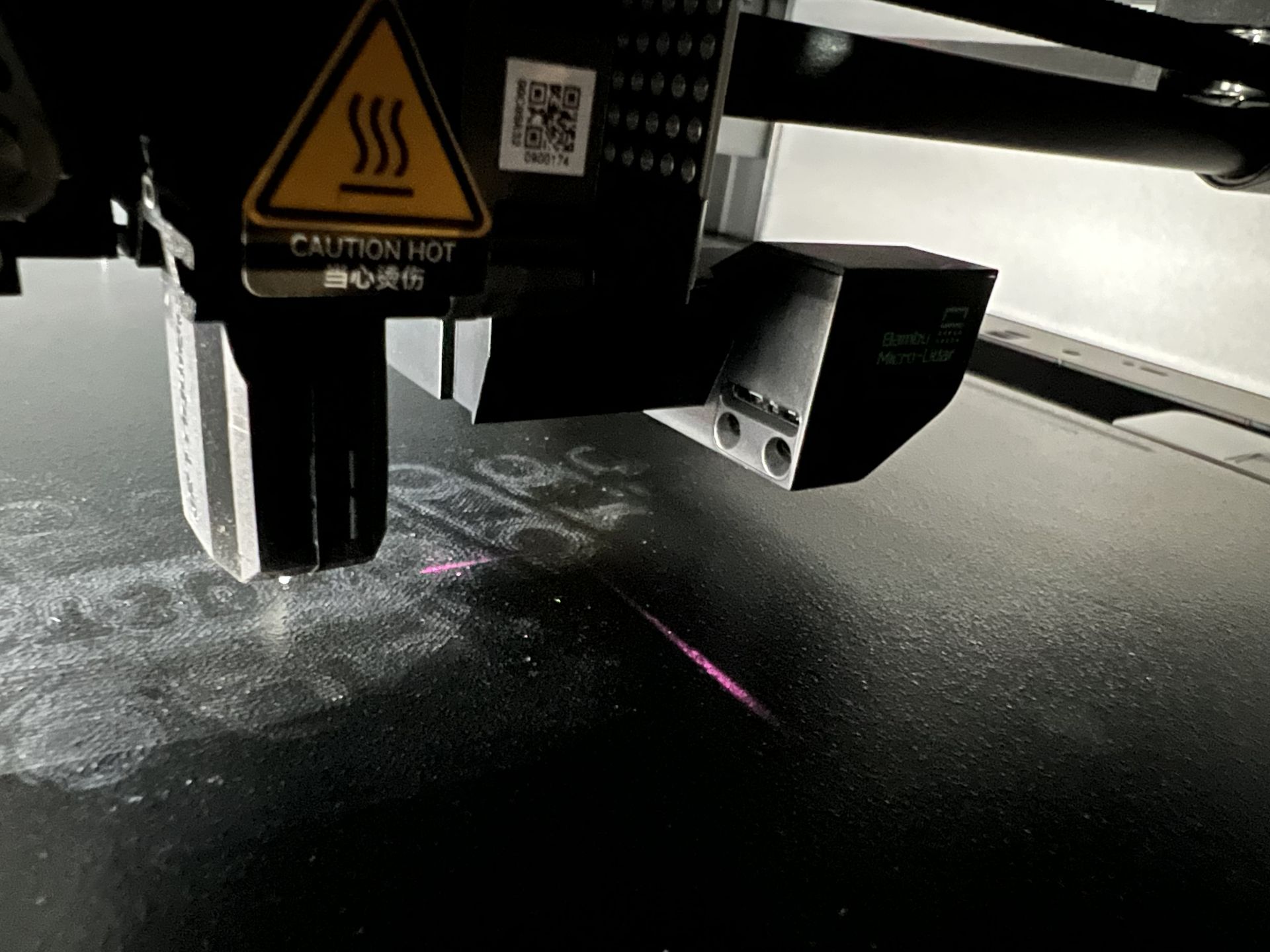

• Luz infrarroja de los láseres horizontales (invisible al ojo humano).

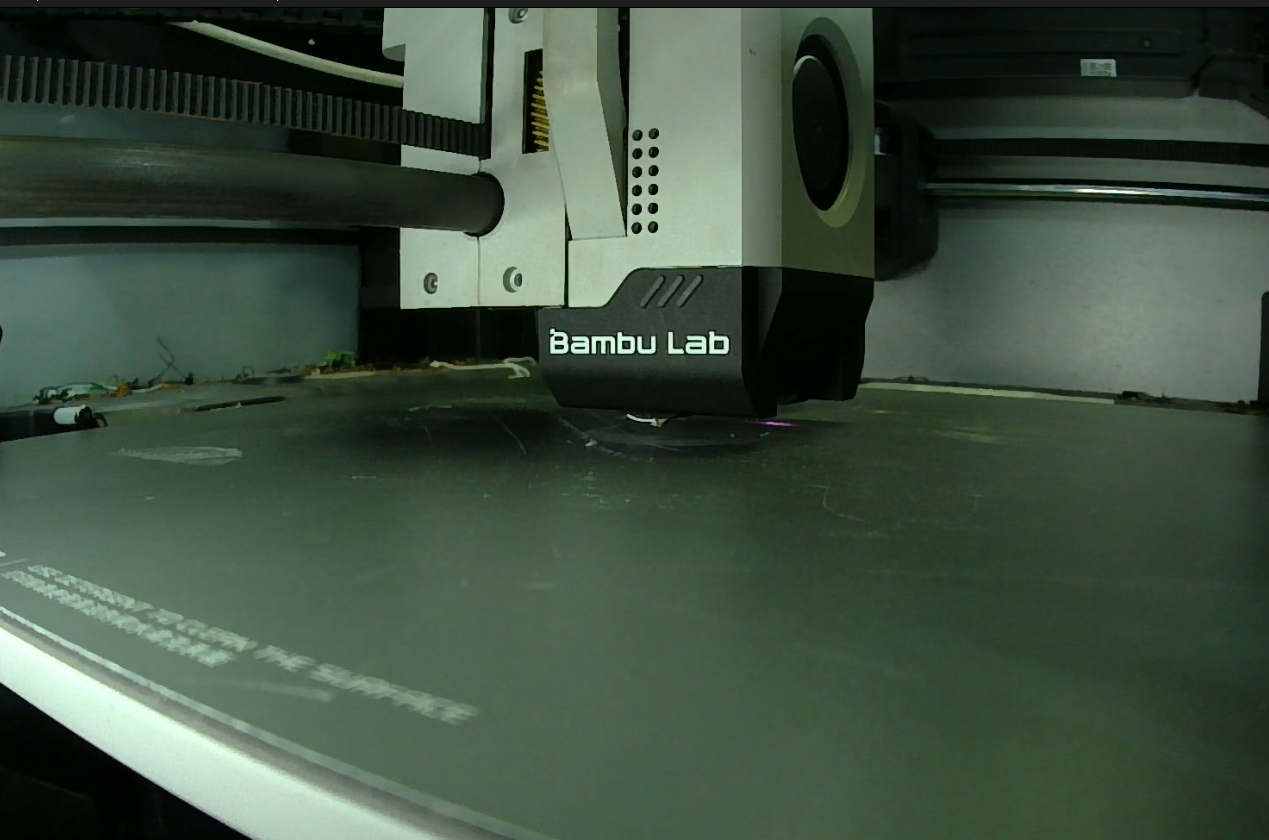

En la mayoría de los casos, solo se ve la luz del láser horizontal en los videos de la cámara interna. Como la cámara está a la izquierda, captura el láser horizontal que viene de la derecha, pero el build plate refleja la luz infrarroja vertical hacia atrás, por lo que la cámara no suele captarla.

Conclusión

En resumen, te recomendamos que uses los Métodos 1 y 2 al mismo tiempo para asegurar una confirmación confiable. No importa qué modelo tengas, la funcionalidad es la misma. ¡Usalo con confianza y disfrutá de tus impresiones!

Lógica para determinar las versiones del micro lidar y la placa TH:

Antes de pedir una placa TH o un micro lidar para X1 Carbon / X1, verificá las versiones para evitar problemas de compatibilidad.

• Micro Lidar SN: Si empieza con 00ExxA es de combinación rojo simple; si empieza con 00ExxB es de láser IR dual.
• Placa TH SN: Las versiones 003xxA y 003xxB son para rojo simple. Las versiones 003xxC, 003xxD y 003xxY (donde Y es cualquier letra después de la D) son para el láser IR dual.

Explicación de la lógica: Si el SN del Micro Lidar empieza con 00ExxA, significa que el láser es la combinación IR-azul.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
