X1 Series Glossary

En esta página vas a encontrar explicaciones breves sobre cada uno de los componentes principales de la X1 Series, junto con enlaces a la tienda de Bambu Lab para comprar repuestos. Si no ves el link o el componente no está disponible para compra directa, por favor ponete en contacto con nuestro equipo de Soporte al Cliente para que podamos ayudarte. Tenés guías detalladas sobre cómo reemplazar cada pieza en la página principal de la Wiki de la X1 Series y en la descripción de cada producto en la tienda.

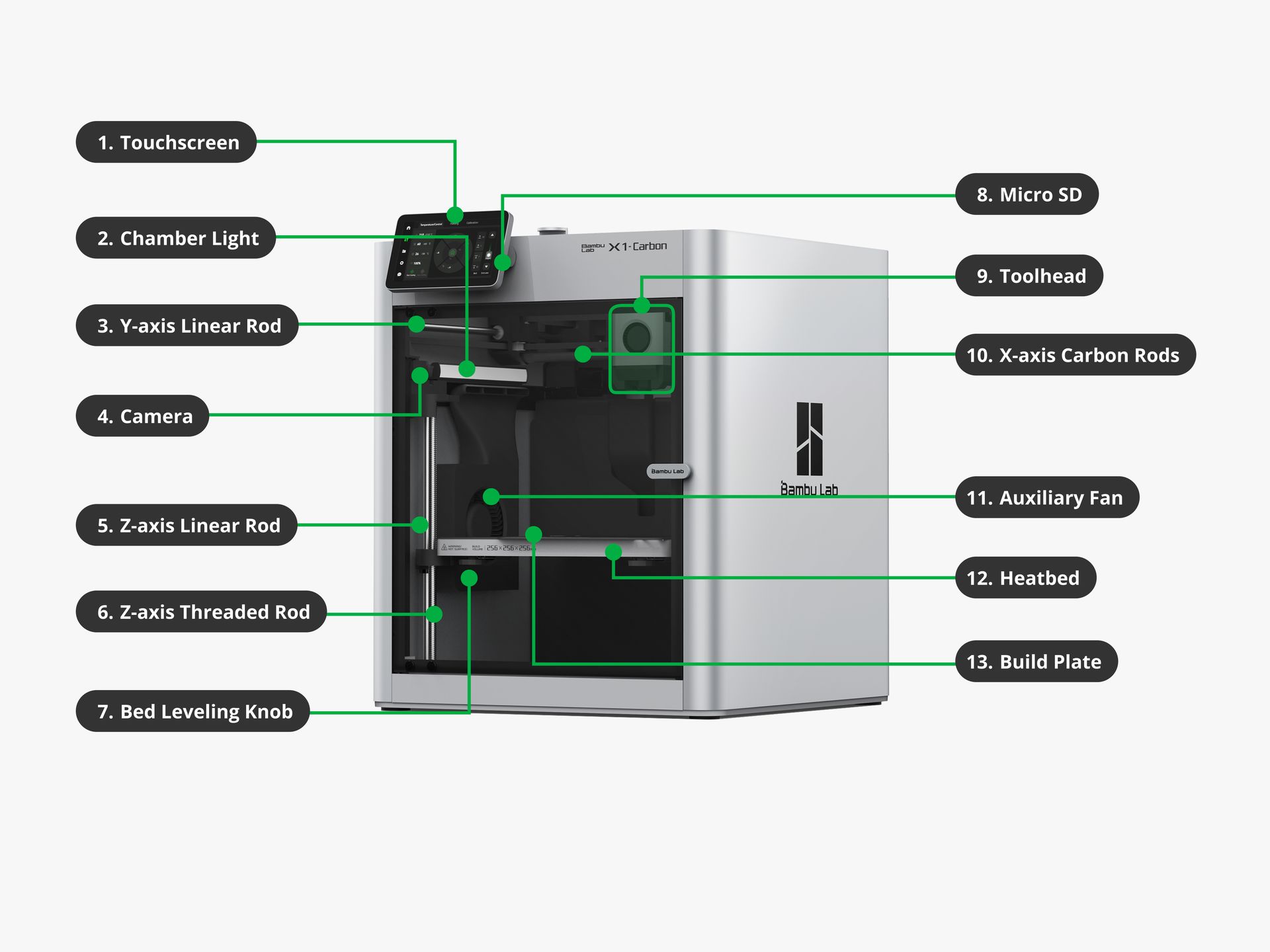

Vista frontal

• 1. Pantalla táctil: Este componente permite la interacción táctil con la impresora y también muestra información y mensajes de error.
• 2. Luz de la cámara: Se utiliza para iluminar la cámara de la impresora.
• 3. Varilla lineal del eje Y: Este componente es parte del sistema de movimiento del eje Y.
• 4. Cámara: Permite el monitoreo remoto de la impresión 3D y la visualización desde Bambu Studio y Bambu Handy.
• 5. Varilla lineal del eje Z: Este componente se utiliza en el sistema de movimiento del eje Z.
• 6. Varilla roscada del eje Z: Se utiliza para el sistema de movimiento del eje Z (conocida también como lead screw).
• 7. Perilla de nivelación de la cama: Está unida a la cama calefaccionada y permite realizar la nivelación manual.
• 8. Micro SD: Es el dispositivo de memoria que almacena los archivos de impresión 3D, los videos de Timelapse y la información de los logs.
• 9. Cabezal (Toolhead): Contiene múltiples partes como el extruder, hotend, ventilador de capa, carcasa frontal, placa del cabezal y el motor del extruder.
• 10. Varillas de carbono del eje X: Forman parte del sistema de movimiento del eje X, sobre las cuales se desplaza el cabezal.
• 11. Ventilador auxiliar: Se usa para ayudar a enfriar las capas impresas más rápido y así lograr una mayor velocidad de impresión.
• 12. Cama calefaccionada: Es donde se instala magnéticamente la build plate y se mueve sobre el eje Z durante la impresión.
• 13. build plate: Es la superficie que se acopla magnéticamente a la cama calefaccionada y sobre la cual se imprime el modelo.
• 14. Soporte de carrete: Se encarga de mantener el carrete en su lugar para que el filamento pueda desenrollarse sin problemas durante la impresión.
• 15. Espátula (Scraper): Se utiliza para retirar el modelo de la build plate después de la impresión 3D.
• 16. Buffer de filamento: Se usa junto con la unidad AMS para evitar enredos de filamento, proporcionando un camino suave y controlado, además de espacio de almacenamiento temporal durante la carga y retracción del material.

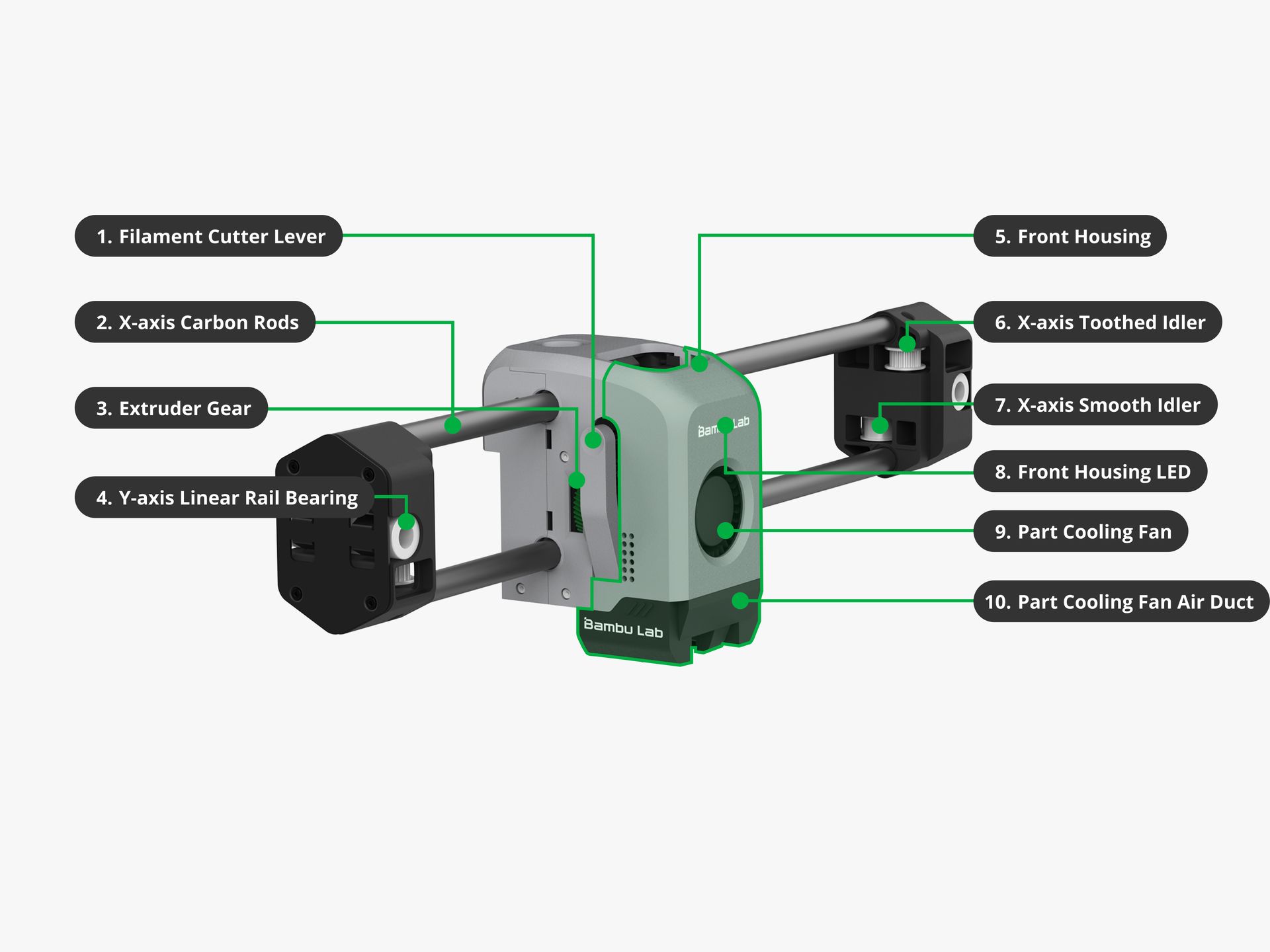

Vista del cabezal

• 1. Palanca del cortador de filamento: Proporciona la fuerza mecánica a la cuchilla de corte de filamento.
• 2. Varillas de carbono del eje X: Parte del sistema de movimiento del eje X donde se desplaza el cabezal.
• 3. Engranaje del extruder: Es el motor conectado a la unidad del extruder que proporciona movimiento al conjunto de engranajes.
• 4. Rodamiento del riel lineal del eje Y: Parte del sistema de movimiento del eje Y que permite que el eje X se mueva hacia adelante y hacia atrás.
• 5. Carcasa frontal: Parte del conjunto del cabezal que contiene el ventilador de capa y el ducto de aire.
• 6. Polea dentada (Idler) del eje X: Componente del sistema de movimiento del eje X por donde pasa la correa.
• 7. Polea lisa (Idler) del eje X: Componente del sistema de movimiento del eje X por donde pasa la correa.
• 8. LED de la carcasa frontal: Ilumina el logo de Bambu Lab en la parte delantera del cabezal.
• 9. Ventilador de capa: Enfría las líneas de las capas impresas para solidificar el filamento rápidamente. Es parte del conjunto de la carcasa frontal.
• 10. Ducto de aire del ventilador de capa: Ayuda a dirigir el flujo de aire del ventilador de capa. Es parte del conjunto de la carcasa frontal.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
